Jaltest OHW (Off-Highway) -diagnostiikkalaite

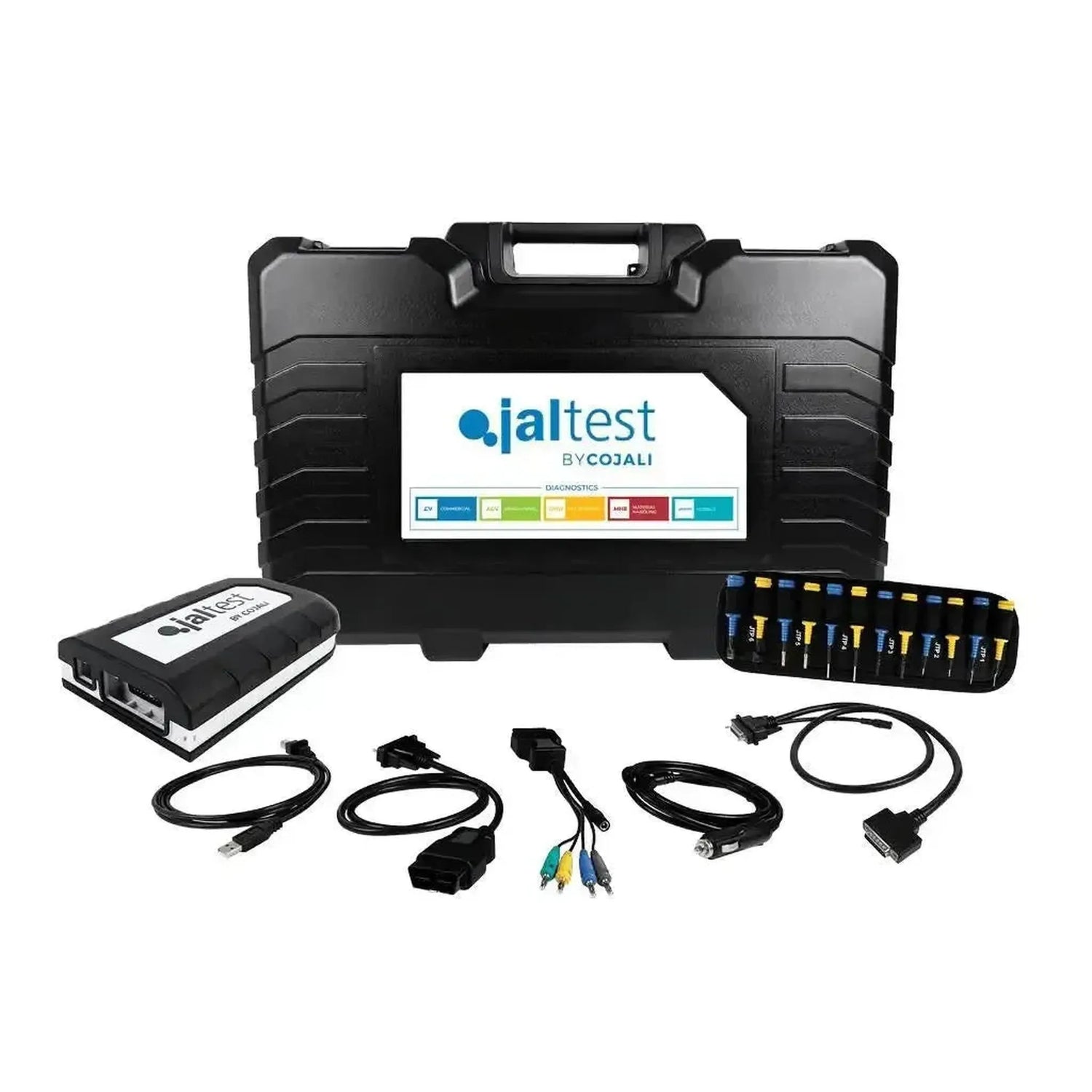

Pakkauksen sisältö

Laukku sisältää laitteiston, jolla muodostat yhteyden, ja ohjelmistooikeudet, jotka avaavat OHW-moduulin. Laitteisto on sama kuin erillisessä sarjassa 70001052; diagnostiikkalaitteistojen ero on ohjelmistomoduulissa, ei laukussa. Alla on kuvattu jokainen osa, mitä se on ja mikä viittenumero siihen kuuluu.

Laitteisto

• Jaltest Link V9 (70001015): Diagnostiikkaväline, jonka kytket koneen diagnostiikkapistokkkeeseen, 26-napainen DB26-liitin kaapeliin ja USB-C tietokoneeseen.
• Multipin Kit (70002001): Kaksikymmentä JTP01–JTP10-multipinia, jokainen kahdessa värivaihtoehdossa, liitäntäkaapeli JTP101 ja kaksi virtakaapelia — JDC10AM2 akun napaliittimillä ja JDC20AM2 sytytyspistokkeelle.
• OBD-kaapeli, 16-napainen (JDC213.9): Tavallisen diagnostiikkaliitännän standardikaapeli.
• USB-C-kaapeli (JDC107.9B): Yhteys Linkin ja kannettavasi välillä.
• 100 cm:n jatkokaapeli (JDC100): 26-napaisen DB26-liitin ja Link-laitteen leveä liitin.
• Salkku (70003015): Kompakti malli, 505 x 381 x 146 mm.

Ohjelmisto

• Ohjelmisto (29308): Kertaostos, joka avaa OHW-moduulin.
• Lisenssin aktivointi, kaksitoista kuukautta (74001014): Oikeus käyttää sitä ensimmäisen vuoden ajan.
• INFO Online OHW (29476): Ohjelmiston tekniset tiedot. Se on ohjelmistossa, ei ole saatavana erikseen ja on vuonna 2026 ilmainen.
• Jaltest GRP: Cojali-yrityksen korjaamo-ohjelmisto asiakkaita, koneita ja raportteja varten.

Kannettava tietokone ja merkkikohtaiset kaapelit eivät sisälly. Katso Kaapelit ja tietokone tämän sivun alempaa.

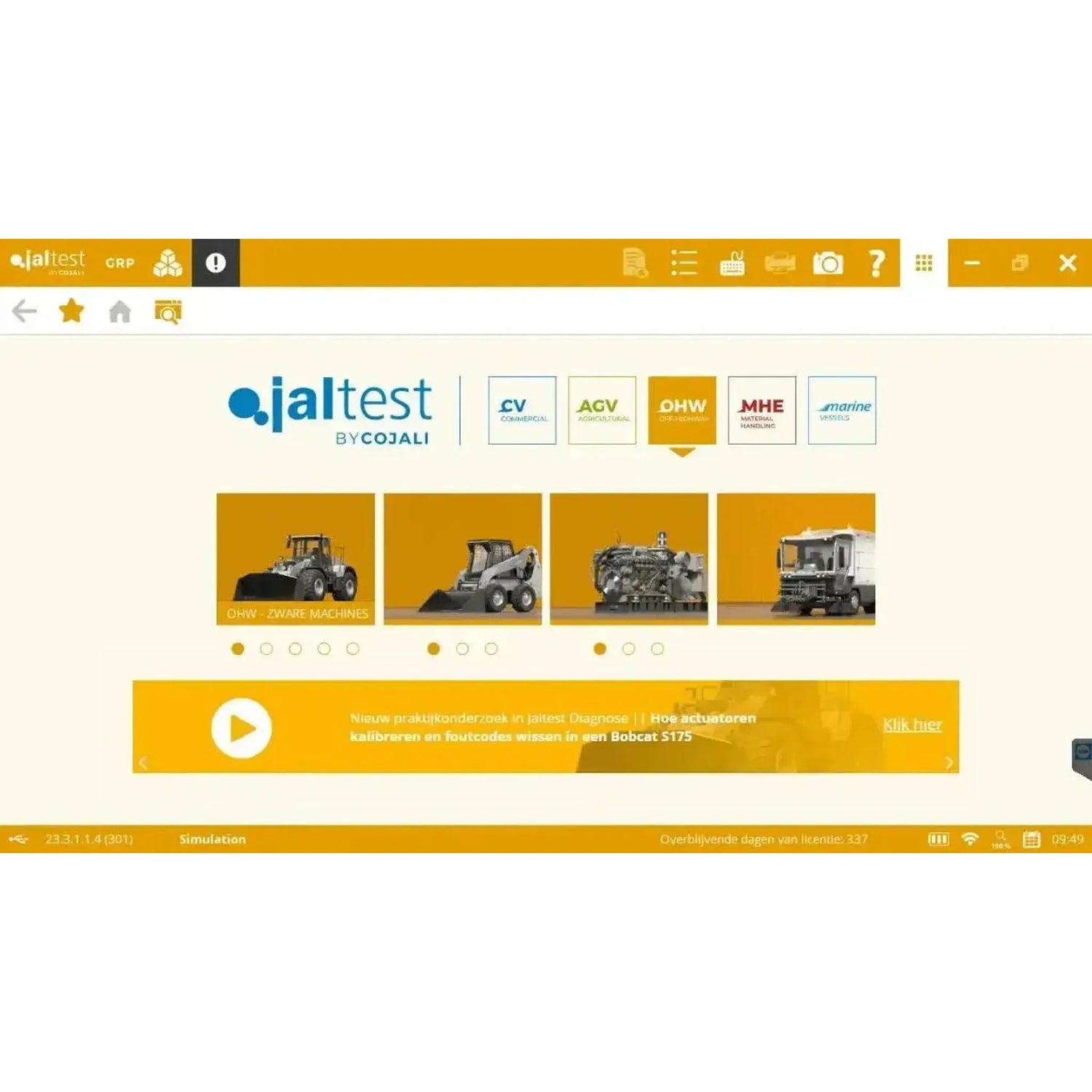

Mille koneille ja järjestelmille

Jaltest OHW kattaa kolme ryhmää — raskaat koneet, pienkalusto ja paikallaan olevat moottorit — joilla jokaisella on oma tukiintojen luettelo. Merkki luettelossa tarkoittaa, että siitä on tuki, ei sitä, että jokainen malli ja valmistusvuosi on täysin tuettu; monet merkit ovat kahdessa luettelossa, koska ne valmistavat sekä raskaita että pieniä koneita. Jako maanosan mukaan viittaa maahan, josta merkki on peräisin, ei nykyiseen omistajaan.

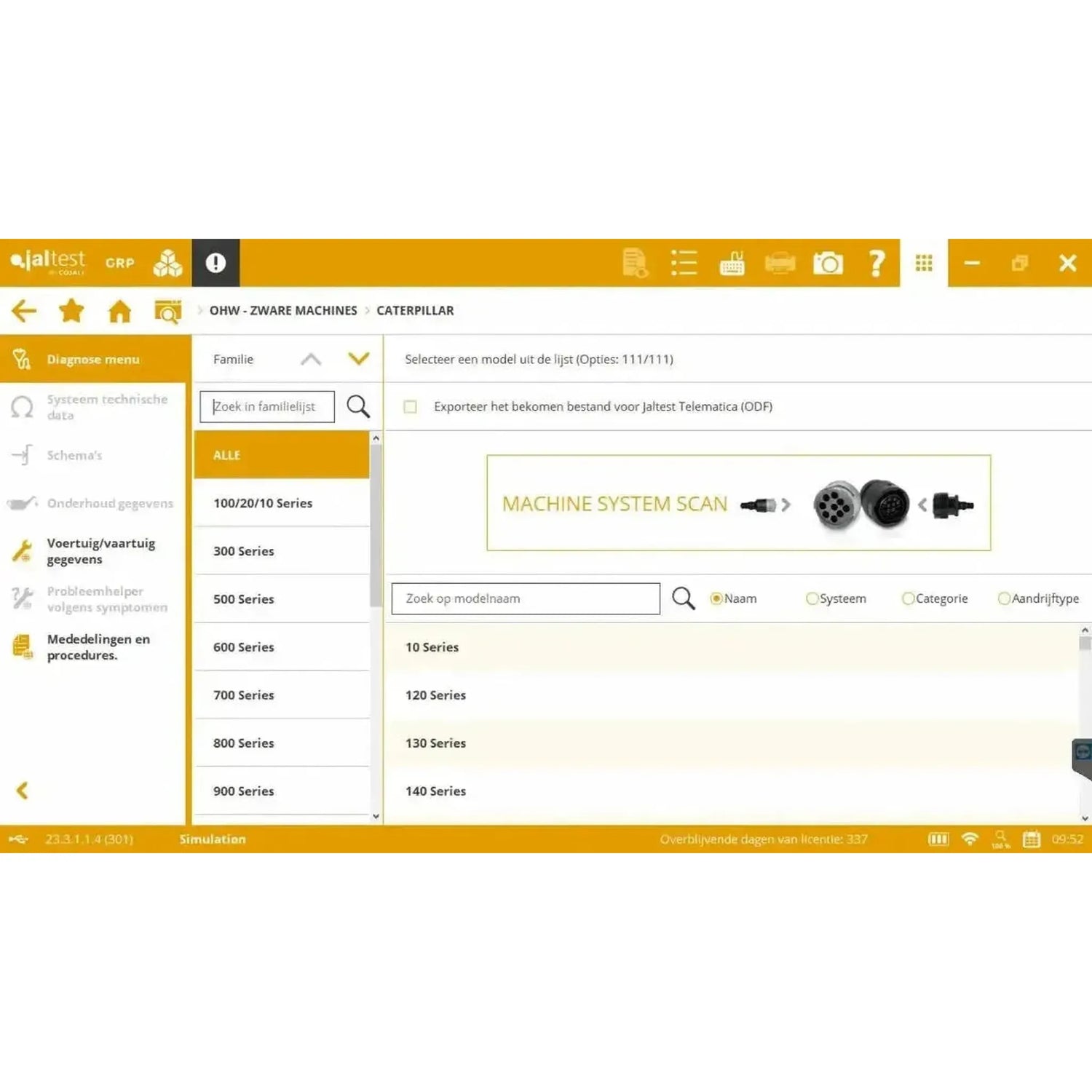

Koneet

• Raskaat koneet: Kaivukoneet, pyöräkuormaajat, kuorma-autot, telakaivukoneet, liikkuvat ja telakraanat.
• Kompakti kalusto: Minikaivurit, kompaktit dumperit, skidisteerit ja kompaktit pyöräkuormaimet.
• Tienrakentaminen: Asfalttinivalaimet, vieritoret ja jyrät sekä jyrsintäkoneet.
• Stationäärimoottorit: Irrallaan olevat moottorit ja moottorikokonaisuudet kolmellakymmenellä valmistajalta.

Raskas kalusto

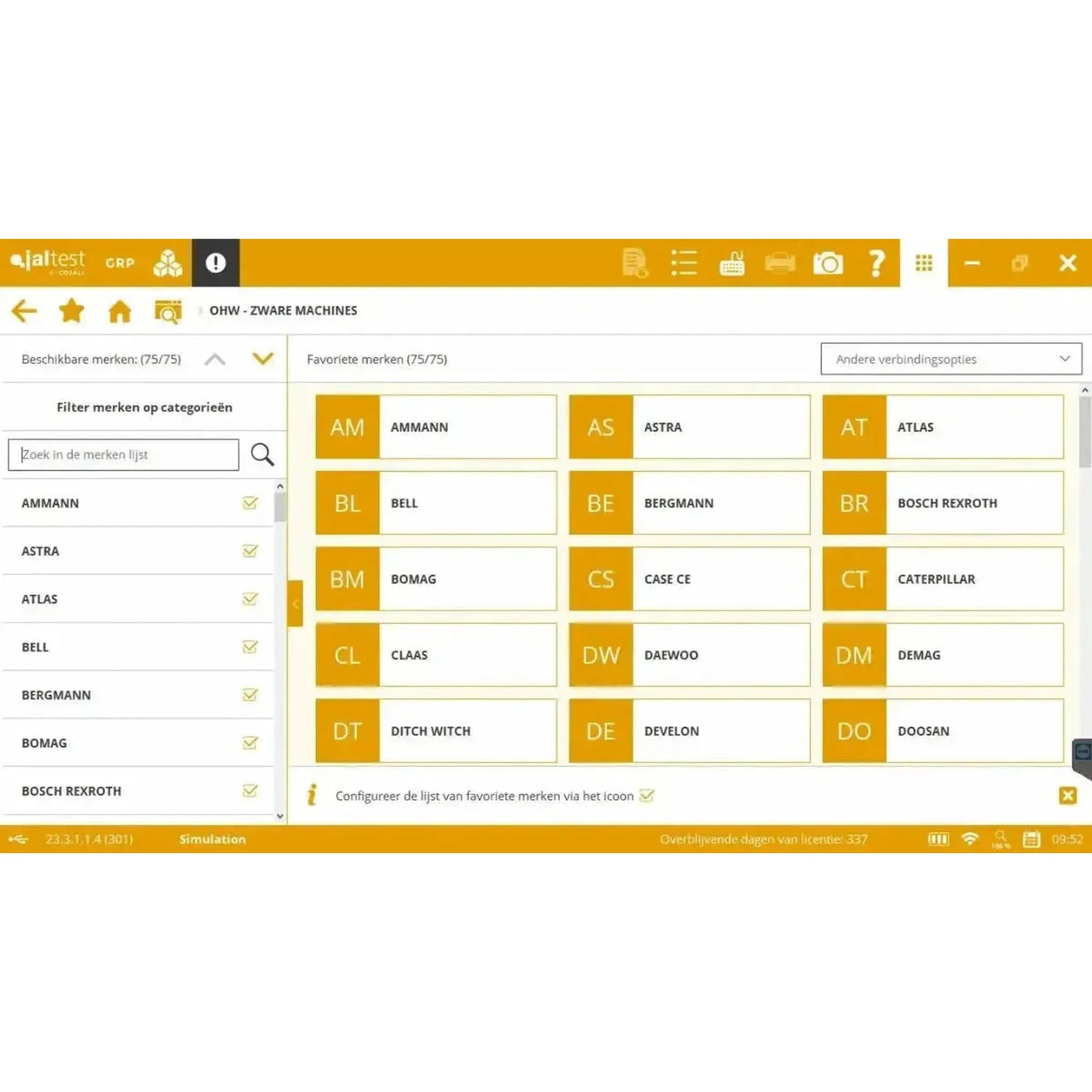

Tunnetut valmistajat, joiden raskaita kaluston mallit kuuluvat Jaltest OHW -kattavuuteen: Atlas, Bell, Bobcat, Bomag, Case CE, Caterpillar, Develon, Doosan, Hitachi, Hyundai CE, JCB, John Deere, Kobelco, Komatsu, Liebherr, Mercedes-Benz, New Holland CE, Sany, Sennebogen, Terex, Volvo CE, Wirtgen, XCMG ja Zoomlion.

Kaikki 99 raskaskaluston merkkiä, jaoteltuina maailmanosittain:

Pieni kalusto

Tunnetut valmistajat, joiden pienet kaluston mallit kuuluvat Jaltest OHW -kattavuuteen: Ahlmann, Ausa, Avant, Bobcat, Case CE, Caterpillar, Gehl, Giant, Hitachi, JCB, Knikmops, Komatsu, Kramer, Kubota, Manitou, Mecalac, Menzi Muck, Merlo, Schäffer, Takeuchi, Thwaites, Volvo CE, Wacker Neuson, Weidemann ja Yanmar.

Kaikki 86 kompaktin kaluston merkkiä, jaoteltuina maailmanosittain:

Kiinteat moottorit

Tunnetut valmistajat, joiden paikallaan käytettävät moottorit kuuluvat Jaltest OHW -kattavuuteen: Caterpillar, Cummins, Deutz, Hatz, Isuzu, John Deere, Kubota, Liebherr, MAN, Mercedes-Benz, MTU, Perkins, Scania, Volvo Penta ja Yanmar.

Kaikki 30 moottorumerkkiä, jaoteltuina maailmanosittain:

Eurooppa sisältää Yhdistyneen kuningaskunnan, Turkin ja Venäjän. Kiina on erillään Aasiasta, johon kuuluvat Japani, Etelä-Korea, Intia ja Taiwan. Muu-kategoriassa ovat valmistajat Australiasta ja Afrikasta sekä niiden muutaman merkin, joiden alkuperää ei voitu selvittää.

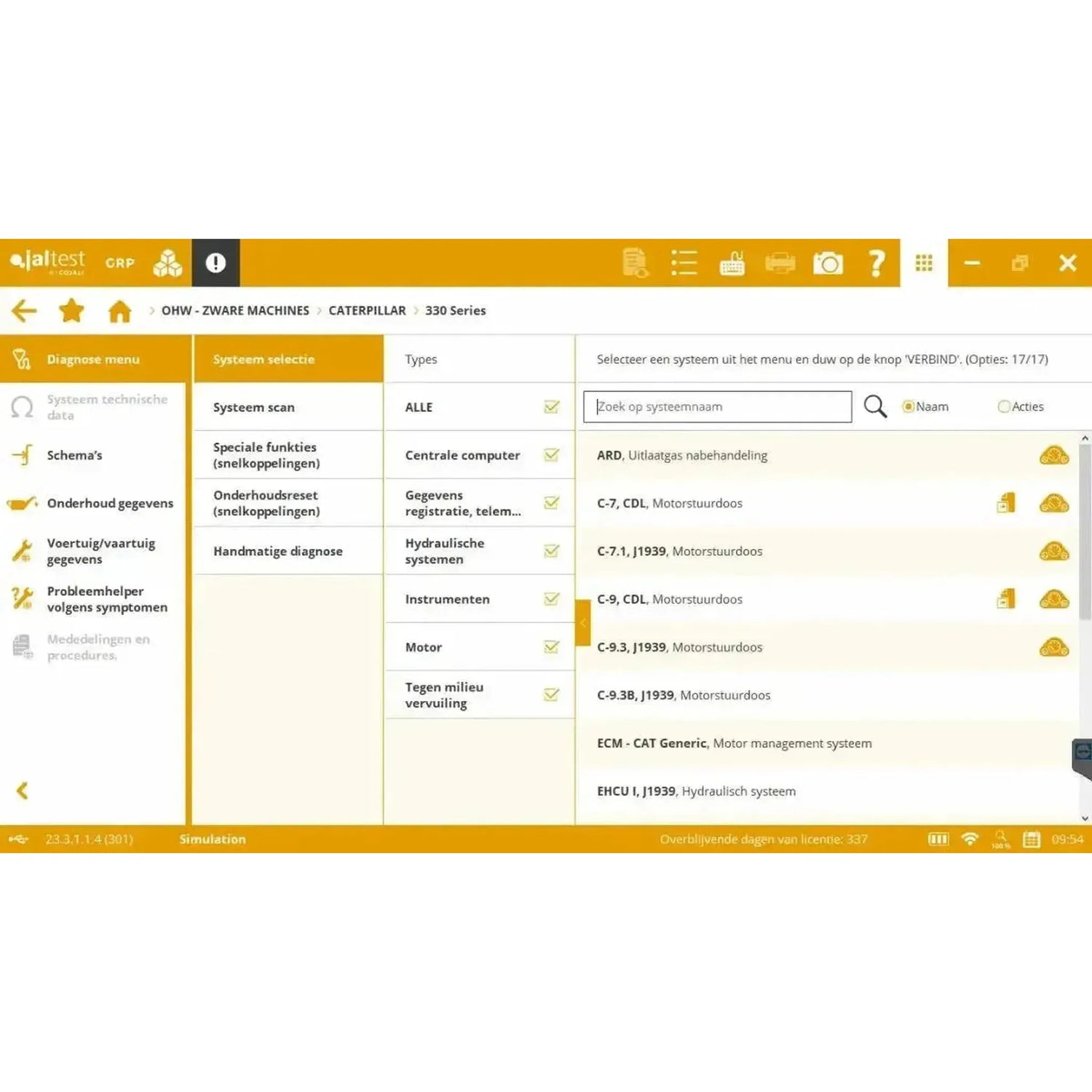

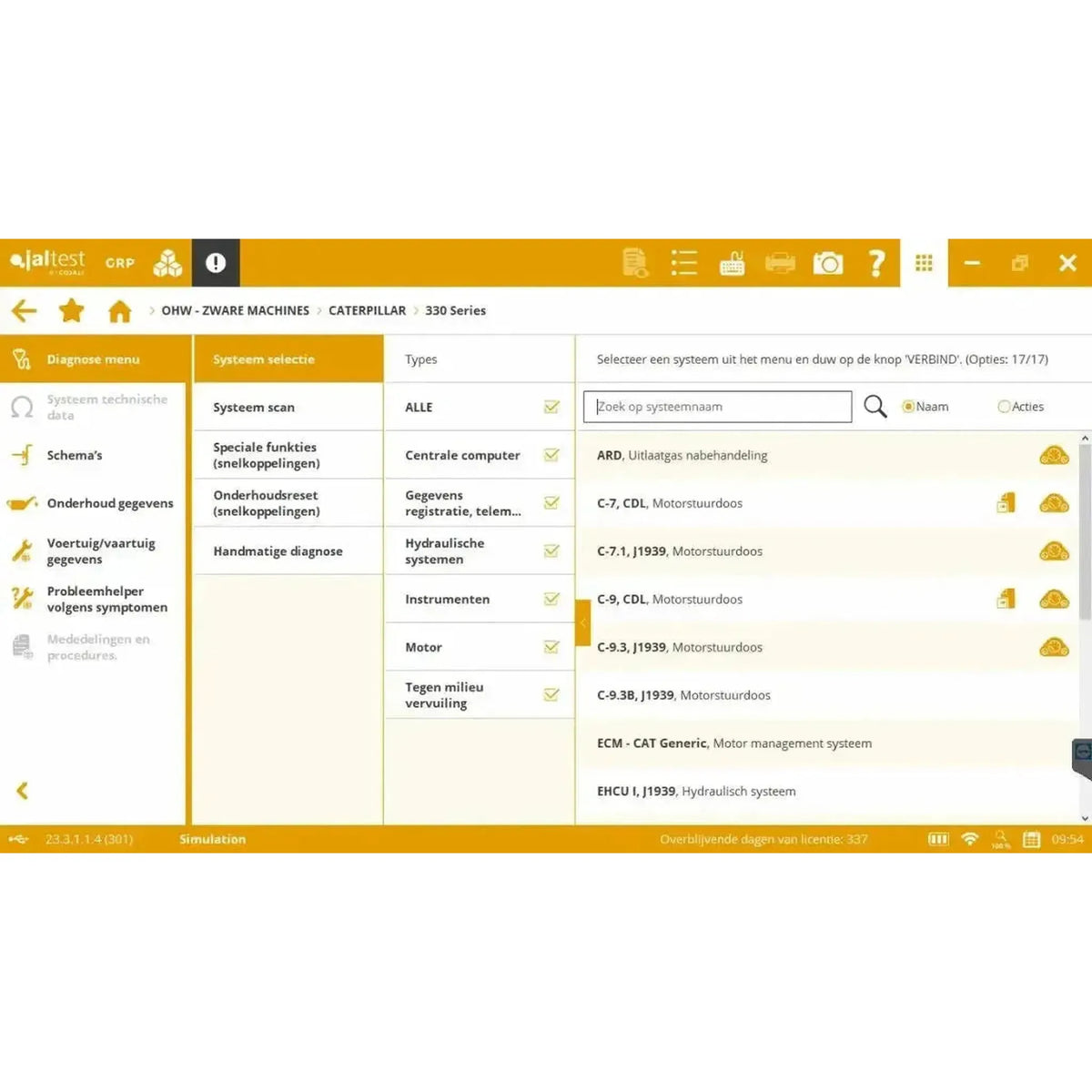

Koneen järjestelmät

• Moottori: Koneen moottorinohjausyksikkö (ECM).
• Pakokaasun jälkikäsittely: Hiukkassuodatin, SCR ja AdBlue.
• Keskustietokoneen: Ajoneuvon keskustietokoneen ja yhdyskäytävän.
• Vaihteisto: Vaihteiston ohjaus.
• Hydrauliikka: Koneen hydraulisten ohjausyksiköiden.
• Jäähdytys: Koneen jäähdytysjärjestelmä.
• Instrumenttipaneeli: Näyttö ja mittariyksikkö.
• Telemaatiikka: Telemaatikamoduuli ja tiedonkeruujärjestelmä.

Mitä voit sillä tehdä

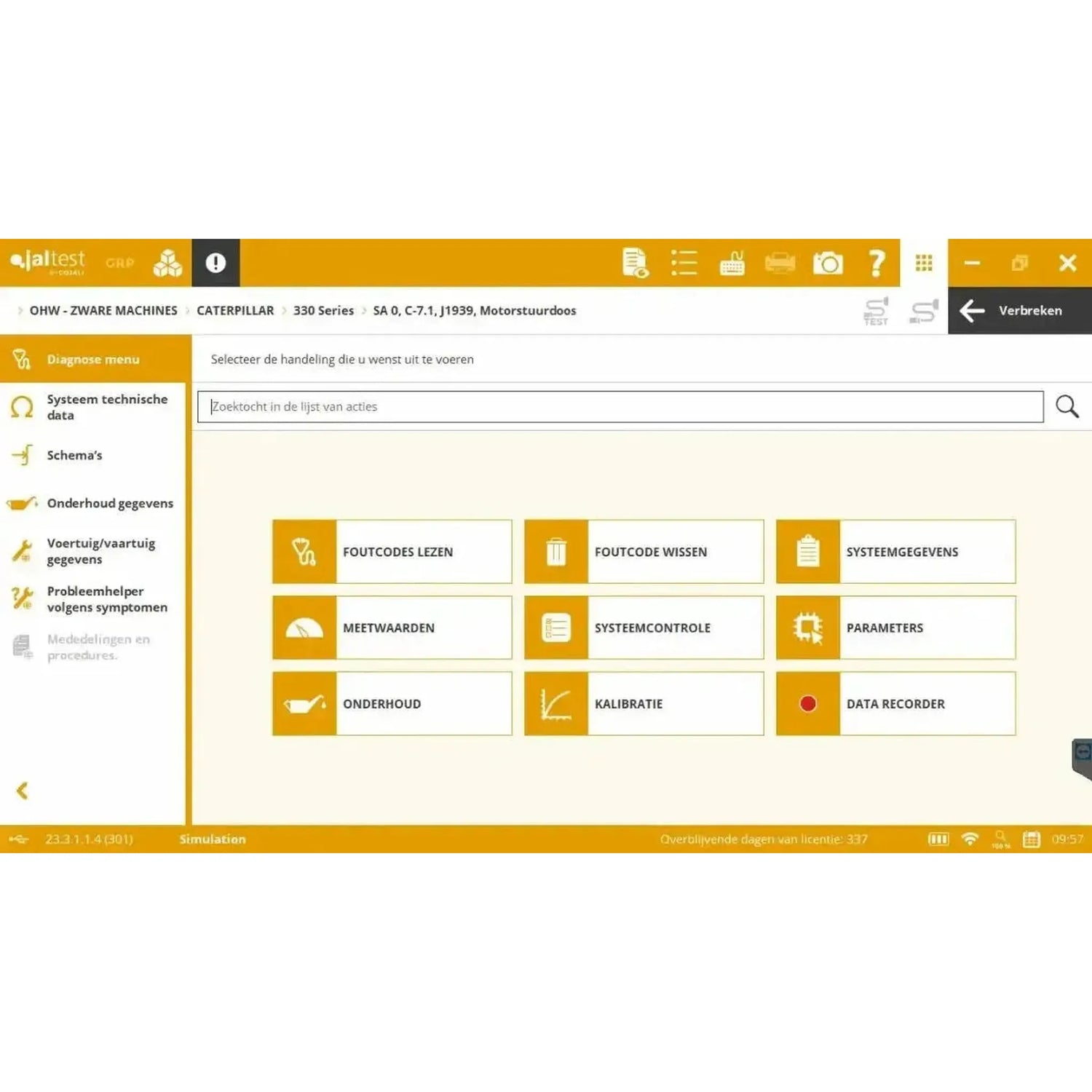

OHW-modulilla luet koneen ohjausyksiköiden tiedot, seuraat mittausarvoja reaaliajassa ja ohjaat komponentteja. Lisäksi pakkaukseen sisältyy viiteopas, jossa on vikahakijat, kaaviot ja huolto-ohjeet käsiteltävän järjestelmän osalta.

Diagnoosi ja huolto

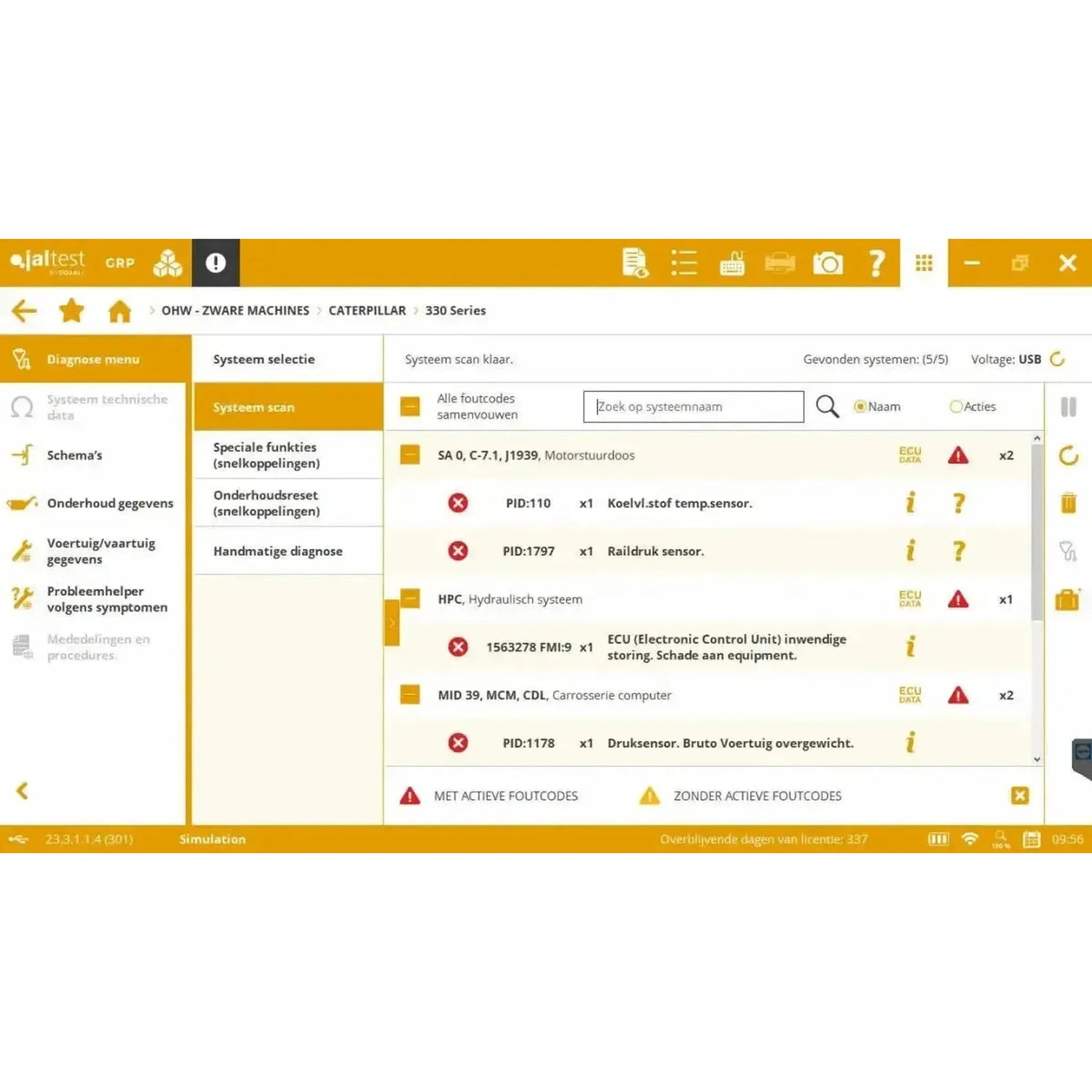

• Vikakoodejen lukeminen: Järjestelmät tunnistetaan automaattisesti kunkin viakoodin vikahakin kanssa.
• Mittaarvot: Liitettyjen anturien arvot, jotka voidaan seurata reaaliajassa.

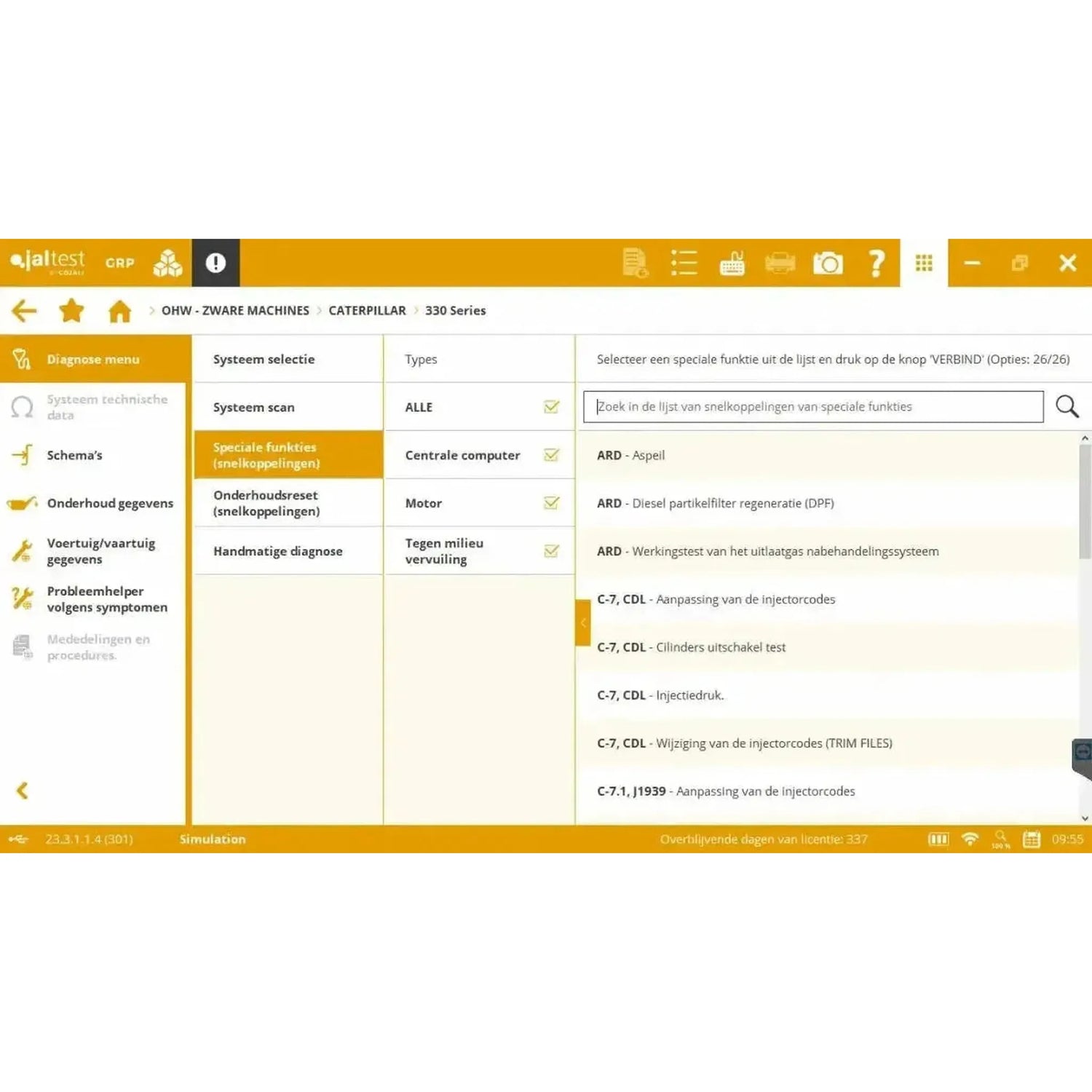

• Komponenttien ohjaus: Muun muassa hiukkassuodattimen regenerointi, sylintereiden poistamiskokeet ja injektorien koodaus.
• Parametrit ja kalibroinnit: Ohjausyksiköiden määritys ja järjestelmien säätö, muun muassa työkaluventtiilin ja hydrostaattisen yksikön kalibrointi.
• Ohjausyksikön tiedot: Sarjanumero, ohjelmistoversio ja muut ohjausyksikön tiedot.
• Huollon palautus: Hiukkassuodattimen ja SCR-katalysaattorin huollon palautus huollon jälkeen.

Tekniset tiedot sisällytetty

• Häiriönhakija: Virhekoodin tai oireen perusteella.
• Tekniset tiedot: Järjestelmän ja koneen tekniset tiedot.

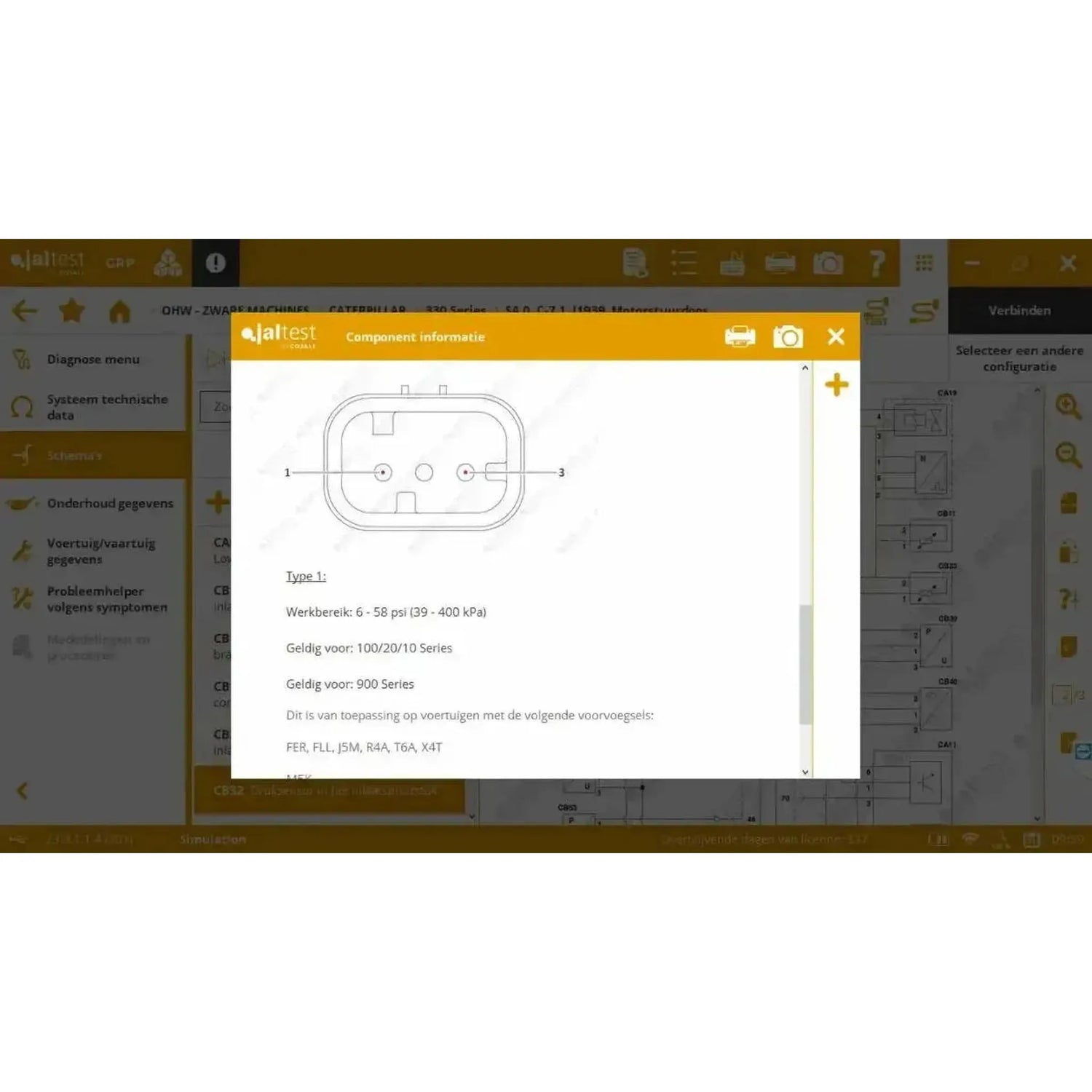

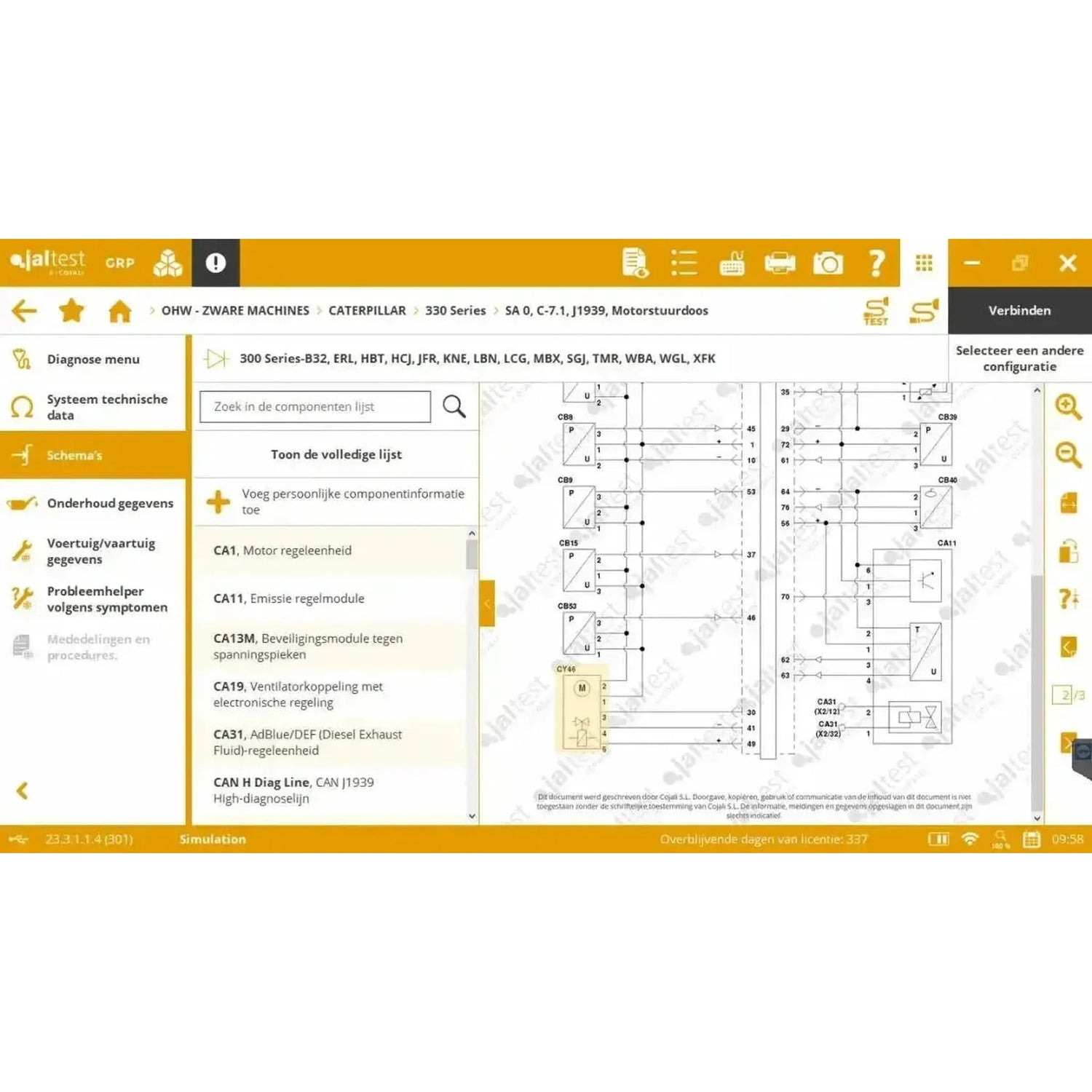

• Kaaviot: Järjestelmän sähkökaaviot.
• Huollon tiedot: Koneen huollon tiedot.
• Ohjeet: Vapauttamisen ohjeet ja työskentelytavat.
• Manuaalinen diagnoosi: Haku ilman järjestelmän itsehavaitsemista.

Ero asiantuntijatilaan verrattuna

Tavallinen diagnoosi on lukemista, mittaamista ja ohjausta. Asiantuntijatilassa muutat lisäksi parametreja ohjausyksiköissä: anturien ja toimilaitteiden kalibrointi, käyttöparametrien säätö ja hiukkassuodattimen palautus. Tämä tila on sisällytetty.

Kaapelit ja tietokone

Koteloon sisältyy 16-napainen OBD-kaapeli vakioliitäntää varten. Jos koneessa on merkkikohtainen liitin, siihen tarvitaan erillinen kaapeli; maanrakennus- ja kaivuutyöissä ei ole koskaan vaadittu standardoitua OBD-liitäntää, joten nämä liittimet ovat edelleen käytössä myös uusissa koneissa. Itse ohjelmisto toimii Windows-tietokoneella.

• Täydellinen kaapeliset (70002026): Kaapelit Mercedes-Benzille ja MTU:lle, Deutz-moottoreille, Catille ja Perkinsille, Volvo Constructionille, ZF Ergopowerille, Hitachille, Komatsulle, Liebherrille ja vihreälle 9-napaiselle Deutsch-liittimelle.
• Peruskaapeliset (70002030): Kaapelit Deutz-moottoreille, Catille ja Perkinsille, Caterpillarille, Volvo Constructionille, Kubotalle, Yanmarille ja vihreälle 9-napaiselle Deutsch-liittimelle.
• Yksittäiset kaapelit: Saatavilla myös yksittäin, muun muassa Bobcatille, Doosanille, Hidromeikille, Hyundai CE:lle ja Bosch Rexrothille.
• Huoltoavaimet: Merlolle ja Liebherrille on omat huoltoavaimet.
• Tietokone: Ohjelmisto toimii Windowsilla. Cojali toimittaa Jaltest Rugged PC:n ja A140 Rugged PAD:in; molemmat ovat saatavilla erikseen verkkokaupastamme.

Oikea kaapeli koneellesi määräytyy koneen diagnostiikka-liitäntään, ei moottorin koteloon merkityn merkin perusteella. Tarkista liitäntö itse koneesta ennen tilaamista: Jos kyseessä on 16-napainen OBD2-liitin, riittää mukana tuleva JDC213.9; jos kyseessä on merkkikohtainen liitin, tarvitaan merkkikohtainen kaapeli: Se sisältyy yhteen kahdesta kaapelisetistä tai on tilattavissa erikseen.

Lisenssi ja uusiminen

Ohjelmistolisenssit on voimassa kaksitoista kuukautta aktivoinnista alkaen ja uusitaan sitten vuosittain päivityslisensillä (29760). Niin kauan kuin lisenssi on voimassa, saat kaikki uudet ohjelmistoversiot ja pääset käsiksi teknisiin tietoihin.

• Jatkaminen: Vuosittain päivityslisensillä (29760), kukin kerta kahdentoista kuukauden ajaksi.
• Voimassaoloaika: Kaksitoista kuukautta aktivoinnista.
• Asennukset: Enintään viisi tietokonetta. Jaltest-laite on aina tarpeen ohjelmiston suorittamiseen.
• Rekisteröinti: Aktivoinnin yhteydessä, jokaisen uuden ohjelmistoversion yhteydessä ja sen jälkeen kuuden kuukauden välein.
• Moduulin ostaminen jälkeenpäin: Myöhemmin ostettu moduuli tasataan voimassa olevaan lisenssiin; maksat suhteellisesti.
• Uusimatta jättäminen: Diagnoosi toimii viimeksi asennetulla versiolla, mutta pääsy teknisenä tietoon lakkaa. Cojali tukee vanhentuneita lisenssejä vielä vuoden ajan.

Valinnaiset laajennukset

OHW-moduulin lisäksi on saatavilla laajennuksia, joita voit tilata erikseen. Niitä ei tarvita diagnostiikkaan, mutta ne laajentavat viitemateriaaleja, tukea tai työkaluja. Alla on, mitä maansiirtotyökaluja kuuluu.

• Jaltest GSE: Lentokenttien laitteistojen moduuli. Tämä edellyttää aktiivista Jaltest OHW -lisenssiä; laajentaminen kuorma-autoihin tai MHE:hen on mahdollista, mutta ei pakollista.
• Jaltest Multi-Purpose Vehicle (29348): Erillinen moduuli monitoimisille ajoneuvoille ja pyyhkiville koneille, meillä Jaltest-pyyhkijakoneiden sarja.
• Jaltest INFO Web OHW: Sama viiteaineisto web-alustan kautta, kuukausittain tai vuosittain.
• Jaltest ATS: Yhden vuoden pääsy Cojali-yrityksen englanninkieliseen tekniseen tukipalveluun. Jatkuu automaattisesti; voit peruuttaa kirjallisesti kolmekymmentä päivää ennen voimassaoloajan päättymistä.
• Jaltest Central Services: Toimenpiteet, jotka Cojalin asiantuntijat suorittavat puolestanne, per toimenpide.
• Jaltest-työkalut: Muun muassa maatalouteen, OHW:hen ja sisäiseen kuljetukseen tarkoitettu AdBlue-puhdistussarja, jota käytetään annostelu-moduulin puhdistamiseen.

Pakkauksen sisältö

• 1x Jaltest Link V9 -liitäntä (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-nasteinen DB26 – 16-nasteinen OBD2 -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC100) | Link V9 26-nasteinen DB26 -jatkokaapeli (100 cm) | Liitäntä
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29308) | OHW (Off-Highway) | Ohjelmiston aktivointi
• 1x Jaltest (74001014) | OHW (Off-Highway) | Ohjelmiston lisenssi
• 1x Jaltest INFO Online OHW (29476)
