Jaltest MHE (Material Handling Equipment) -diagnostiikalaite

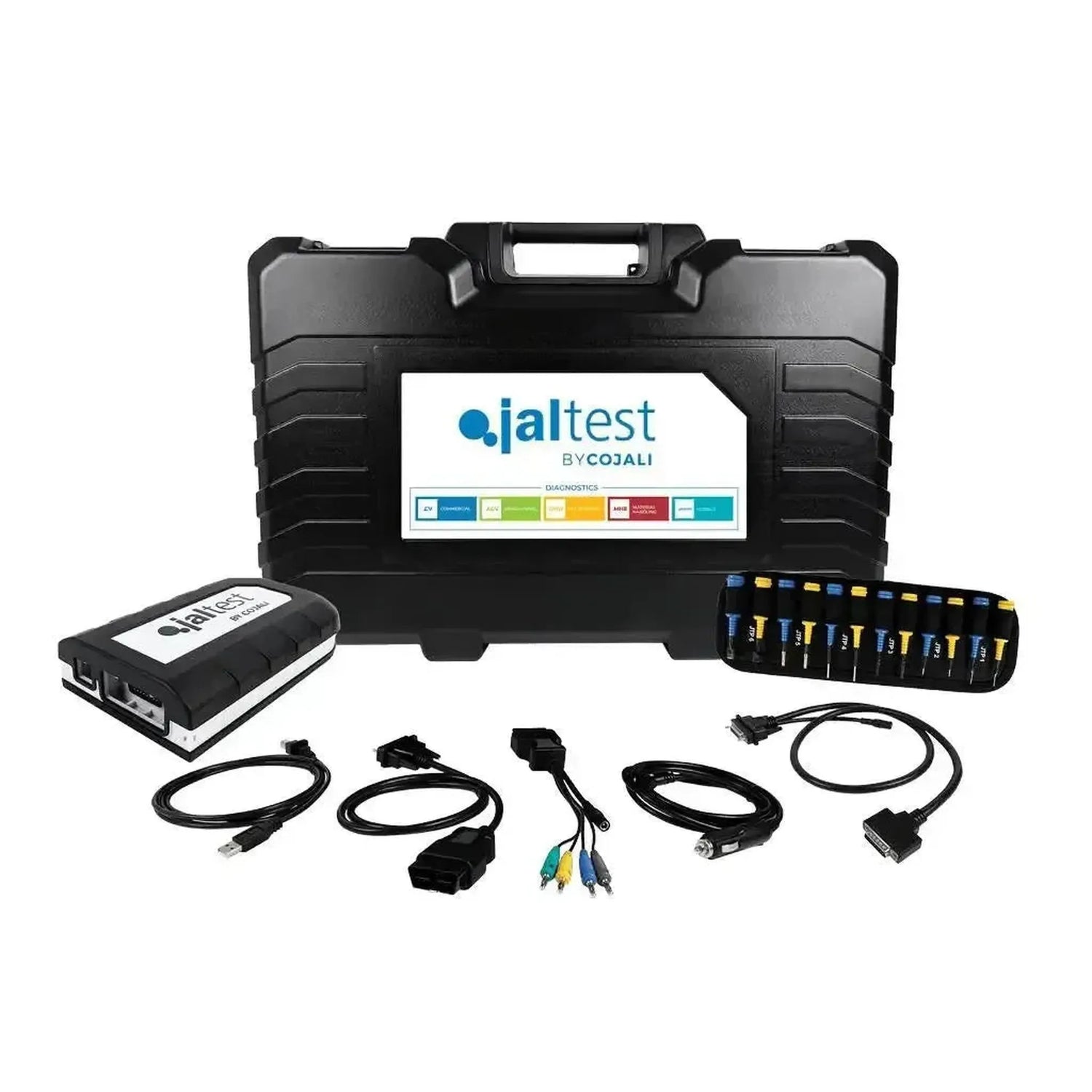

Pakkauksen sisältö

Laukussa on laitteisto, jolla muodostat yhteyden, sekä ohjelmistoikeuksien, joilla avataan MHE-moduuli. Laitteisto on sama kuin erillisessä sarjassa 70301001, joka on ainoa Jaltest-laukku, johon sisältyy myös USB-syöttökaapeli JDC60AM2. Alla on jokaisen komponentin kuvaus ja nimiketunnus.

Laitteisto

• Jaltest Link V9 (70001015): Diagnostiikkaväline, jonka kytket koneen diagnostiikkapistokkkeeseen, 26-napainen DB26-liitin kaapeliin ja USB-C tietokoneeseen.
• Multipin Kit (70002001): Kaksikymmentä JTP01–JTP10-multipinia, jokainen kahdessa värivaihtoehdossa, liitäntäkaapeli JTP101 ja kaksi virtakaapelia — JDC10AM2 akun napaliittimillä ja JDC20AM2 sytytyspistokkeelle.
• OBD-kaapeli, 16-napainen (JDC213.9): Tavallisen diagnostiikkaliitännän standardikaapeli.
• USB-C-kaapeli (JDC107.9B): Yhteys Linkin ja kannettavasi välillä.
• 100 cm:n jatkokaapeli (JDC100): 26-napaisen DB26-liitin ja Link-laitteen leveä liitin.
• USB-syöttökaapeli (JDC60AM2): Syöttää virtaa Jaltest Link V9 -laitteeseen USB-A-portin kautta koneissa, joissa diagnostiikkapistorasiasta ei tule virtaa. Tämä kaapeli sisältyy vain MHE-laukkuun.
• Salkku (70003015): Kompakti malli, 505 x 381 x 146 mm.

Ohjelmisto

• Ohjelmisto (75001001): Kertaluonteinen hankinta, joka avaa MHE-moduulin.
• Lisenssin aktivointi, kaksitoista kuukautta (75001009): Oikeus käyttää sitä ensimmäisen vuoden ajan.
• INFO Online MHE (29477): Tekniset tiedot ohjelmistoon. Sisältyy paketissa, sitä ei voi ostaa erikseen ja se on ilmainen vuonna 2026.
• Jaltest GRP: Cojali-yrityksen korjaamo-ohjelmisto asiakkaita, koneita ja raportteja varten.

Kannettava tietokone ja merkkikohtaiset kaapelit eivät sisälly. Katso Kaapelit ja tietokone tämän sivun alempaa.

Mille koneille ja järjestelmille

Jaltest MHE kattaa koko sisäkuljetusalan — trukki, varastokuljettava, teleskooppivaruste, henkilönostin ja satamateknologia — yhdellä kattavuusluettelolla kaikille konelaajeille eikä erillistä luetteloa jokaiselle lajille. Luetteloon sisältyvä merkki tarkoittaa, että kattavuus on olemassa, mutta se ei tarkoita, että jokaista mallia ja valmistusvuotta tuetaan täysin. Maanosan mukaan tehty jako viittaa merkillä olevaan maahan, ei nykyiseen omistajaan.

Koneet

• Trukki: Polttomoottorilla varustetut trukit ja sähköiset vastapaino-trukki.
• Varastokuljettava: Reach-kuljettavat, sähköiset alustakärryt, paalot ja keräyspaletit.
• Teleskooppivaruste: Teleskoopivarusteet, myös maatalousvalmisteet ja rakentamisen valmisteet.
• Henkilönostin: Niveljalka- ja saksihenkilönostimet.
• Satamateknologia: Sataman trukki, reachstacker-kuljettava, materiaalinkäsittelylaitteet ja satamakraana.

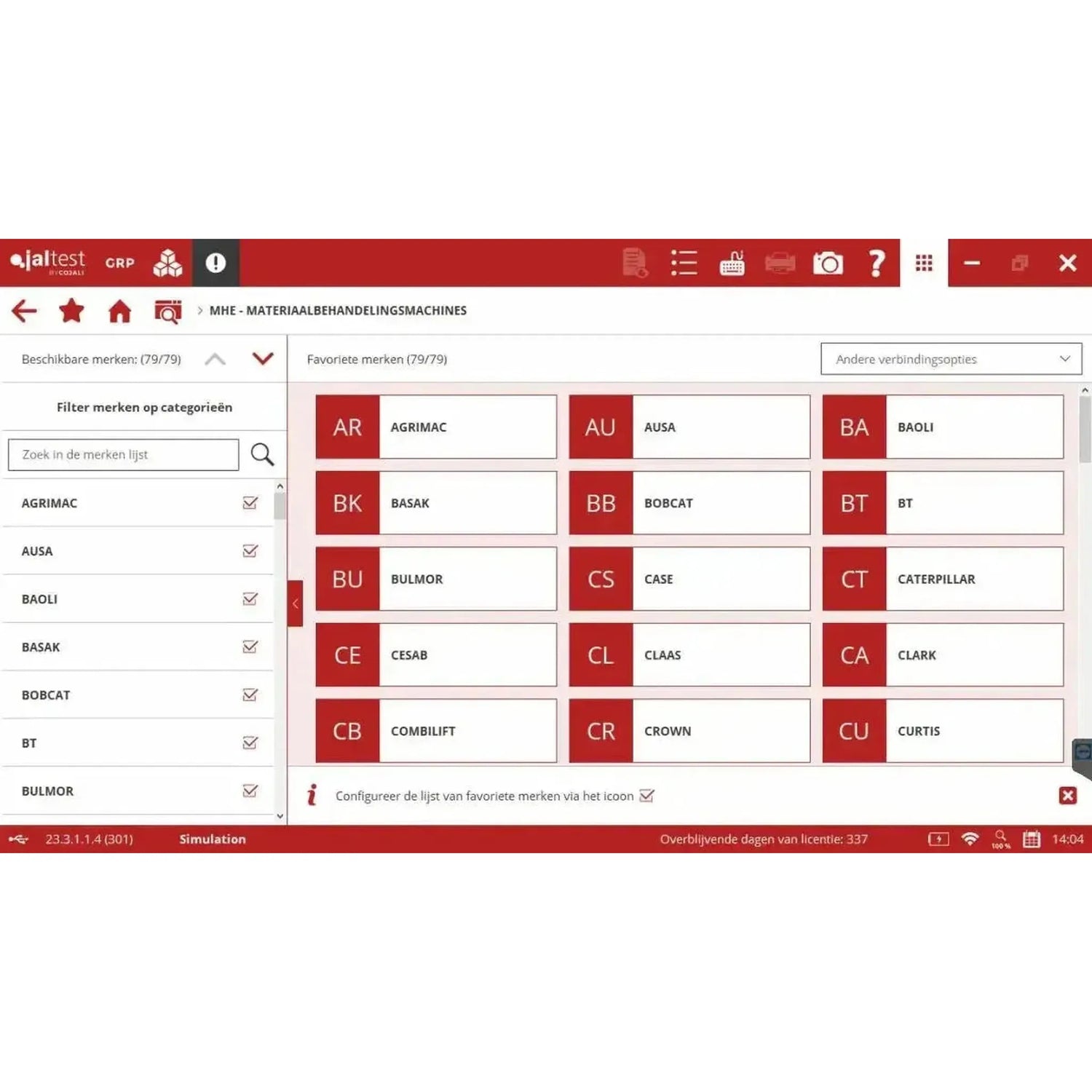

Mitkä merkit voit lukea

Tunnetut merkit Jaltest MHE:n tuessa: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers ja Yale.

Kaikki 105 merkkiä, jaoteltuna maanosan mukaan:

Eurooppa sisältää Yhdistyneen kuningaskunnan, Turkin ja Venäjän. Kiina on erillään Aasiasta, johon kuuluvat Japani, Etelä-Korea, Intia ja Taiwan. Muu-kategoriassa ovat valmistajat Australiasta ja Afrikasta sekä niiden muutaman merkin, joiden alkuperää ei voitu selvittää.

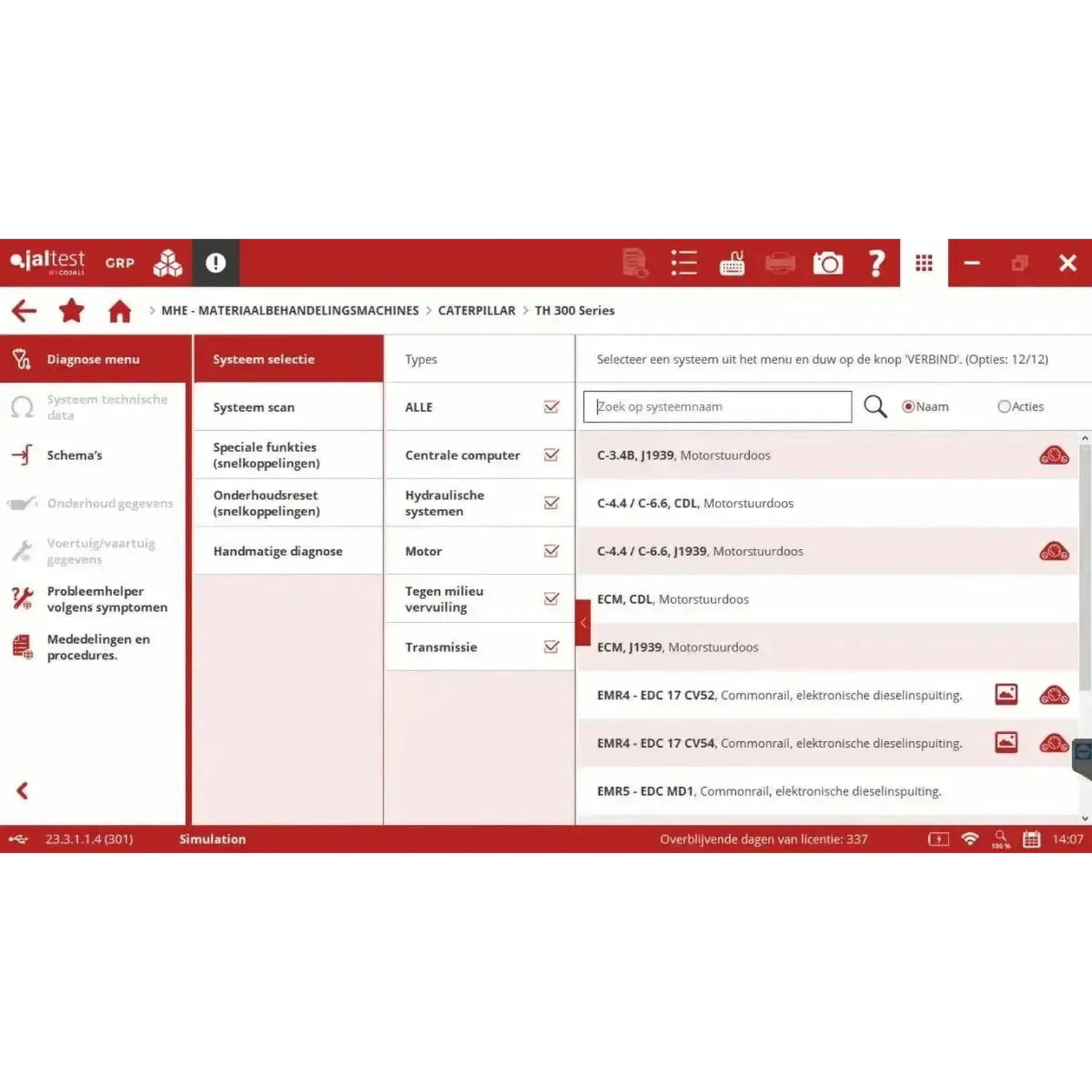

Koneen järjestelmät

• Moottorinohjaus: Diesel-, nestekaasu- ja kaasumoottoreiden moottoriohjainyksikköt.
• Keskusyksikkö: Konetta ohjaava keskusajoneuvojen tietokone.
• Tehomoduulit: Sähkökoneiden veto- ja pumppuohjaus, myös Zapin ja Curtisin laitteista.
• Ohjausjärjestelmä: Sähköinen ohjausavustin.
• Vaihteisto: Vaihteiston ohjaus.
• Jälkikäsittely: Dieselkoneiden hiukkassuodatin ja AdBlue-moduuli.
• Instrumenttipaneeli: Näyttö ja mittariyksikkö.
• Hydrauliikka: Koneen hydrauliset järjestelmät.

Mitä voit sillä tehdä

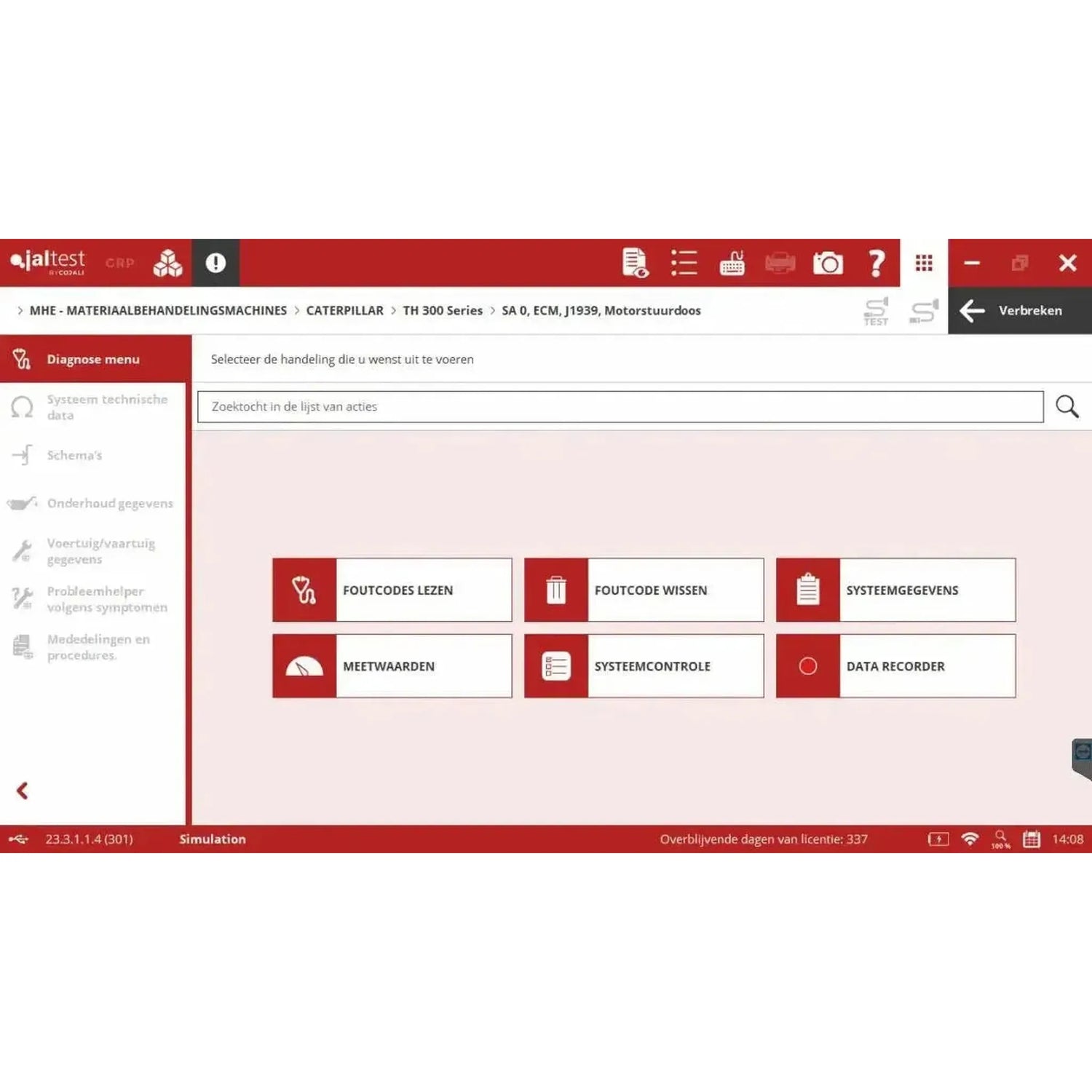

MHE-moduulilla luet koneen ohjainyksiköt, seuraat mittausarvoja reaaliajassa ja ohjaat komponentteja. Lisäksi mukana on referenssimateriaali, jossa on vikaetsijät, kaaviot ja huollon tiedot käyttämäsi järjestelmän osalta.

Diagnoosi ja huolto

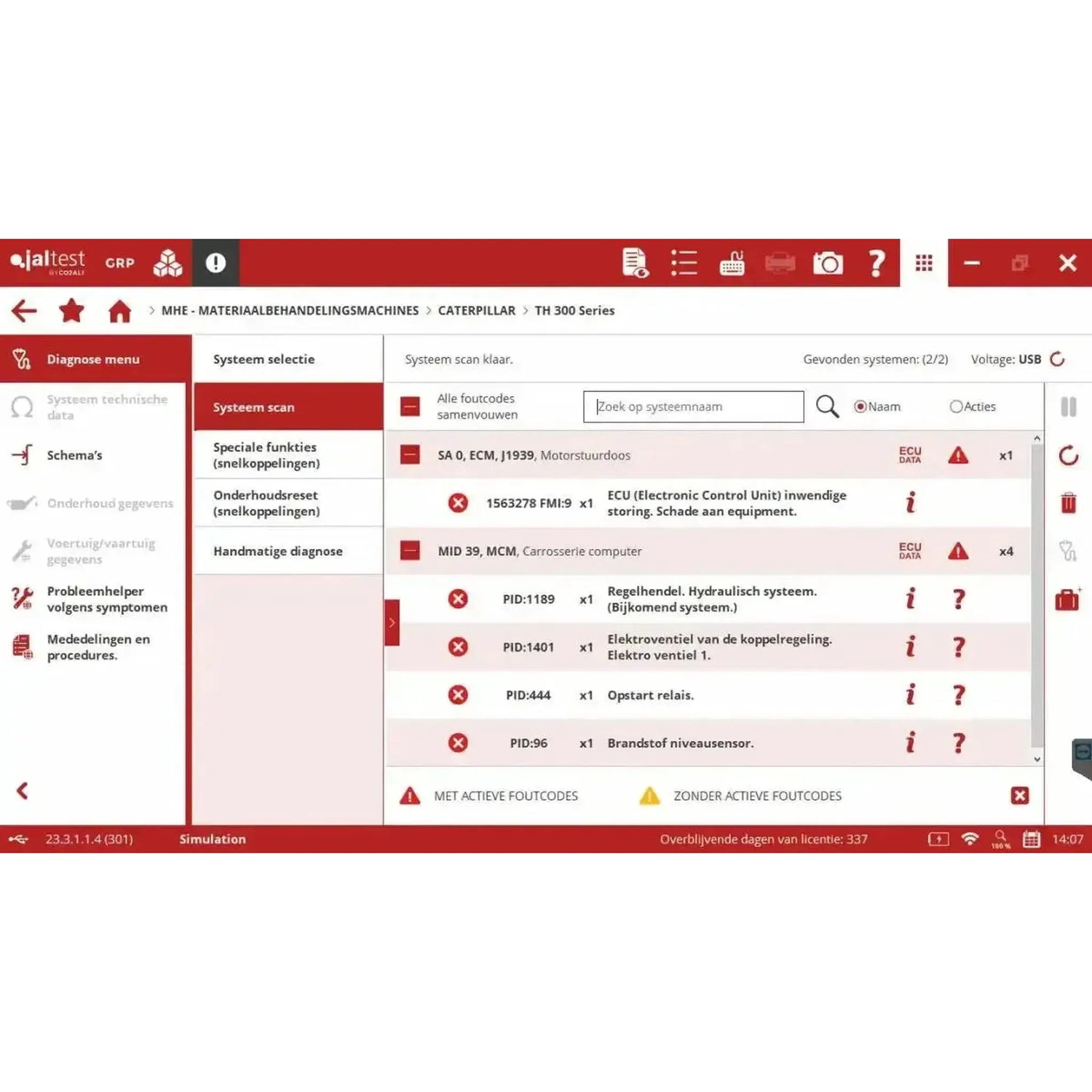

• Vikakoodejen lukeminen: Järjestelmät tunnistetaan automaattisesti kunkin viakoodin vikahakin kanssa.
• Mittaarvot: Liitettyjen anturien arvot, jotka voidaan seurata reaaliajassa.
• Komponenttien ohjaus: Kaksisuuntaiset testit, joissa voit ajaa komponenttia kannettavalta tietokoneelta.

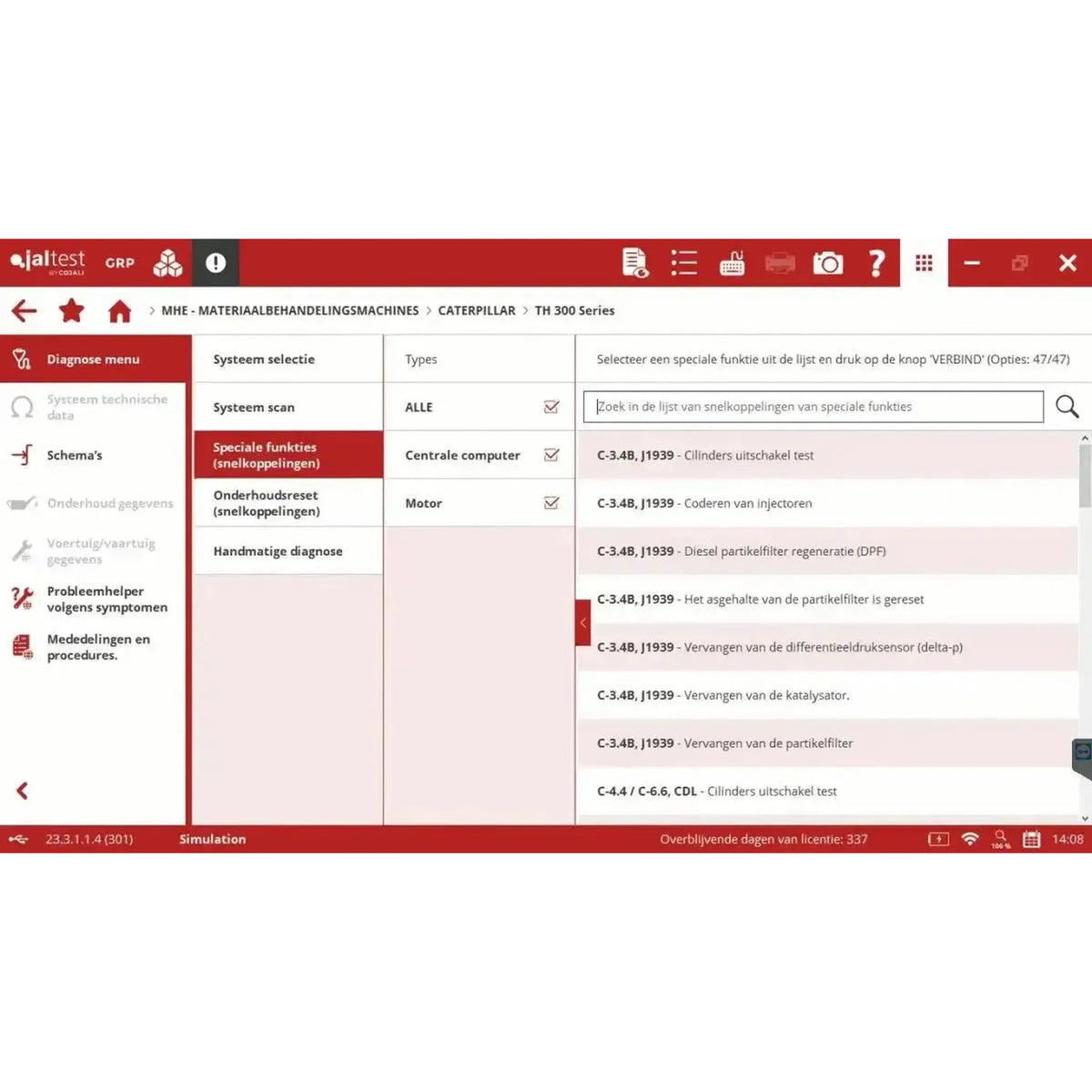

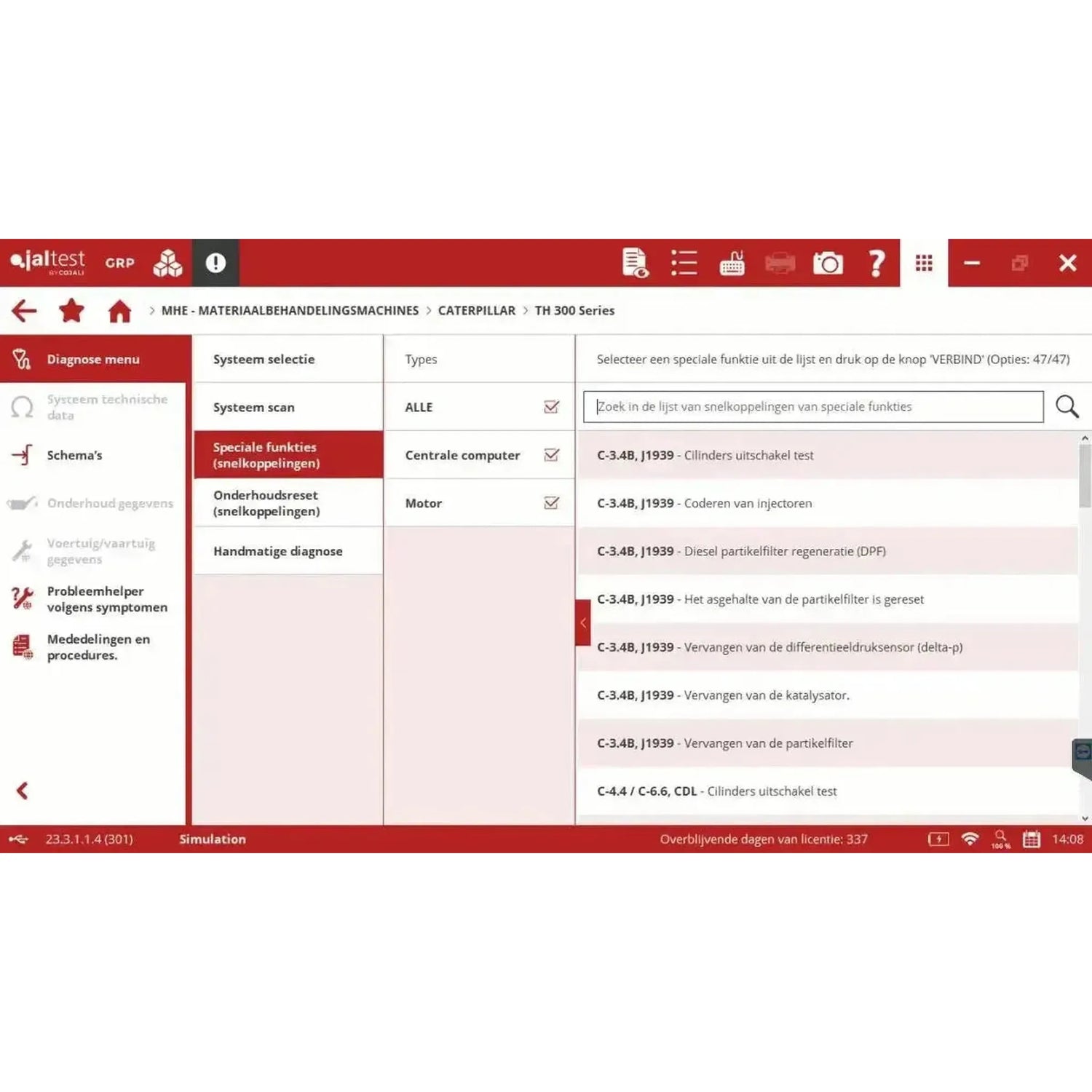

• Parametrit ja kalibroinnit: Muun muassa hiukkassuodattimen regenerointi, jälkikäsittelyreset, ruiskutussuutinten kalibrointi ja hydrauliikan kalibrointi.
• Ohjausyksikön tiedot: Sarjanumero, ohjelmistoversio ja muut ohjausyksikön tiedot.
• Huolto: Koneen huoltotiedot ja huoltotoiminnot.

Tekniset tiedot sisällytetty

• Häiriönhakija: Virhekoodin tai oireen perusteella.
• Tekniset tiedot: Järjestelmän ja koneen tekniset tiedot.

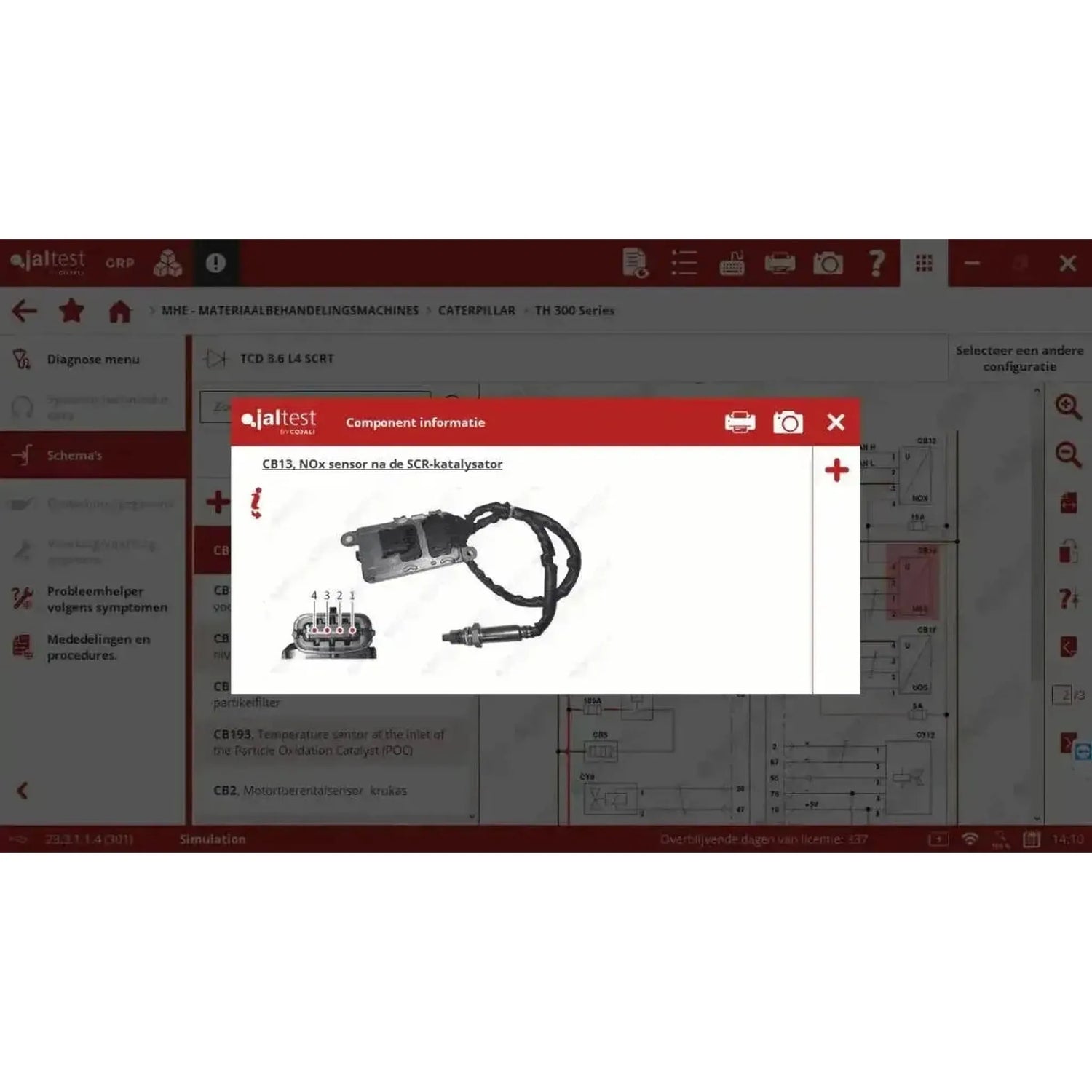

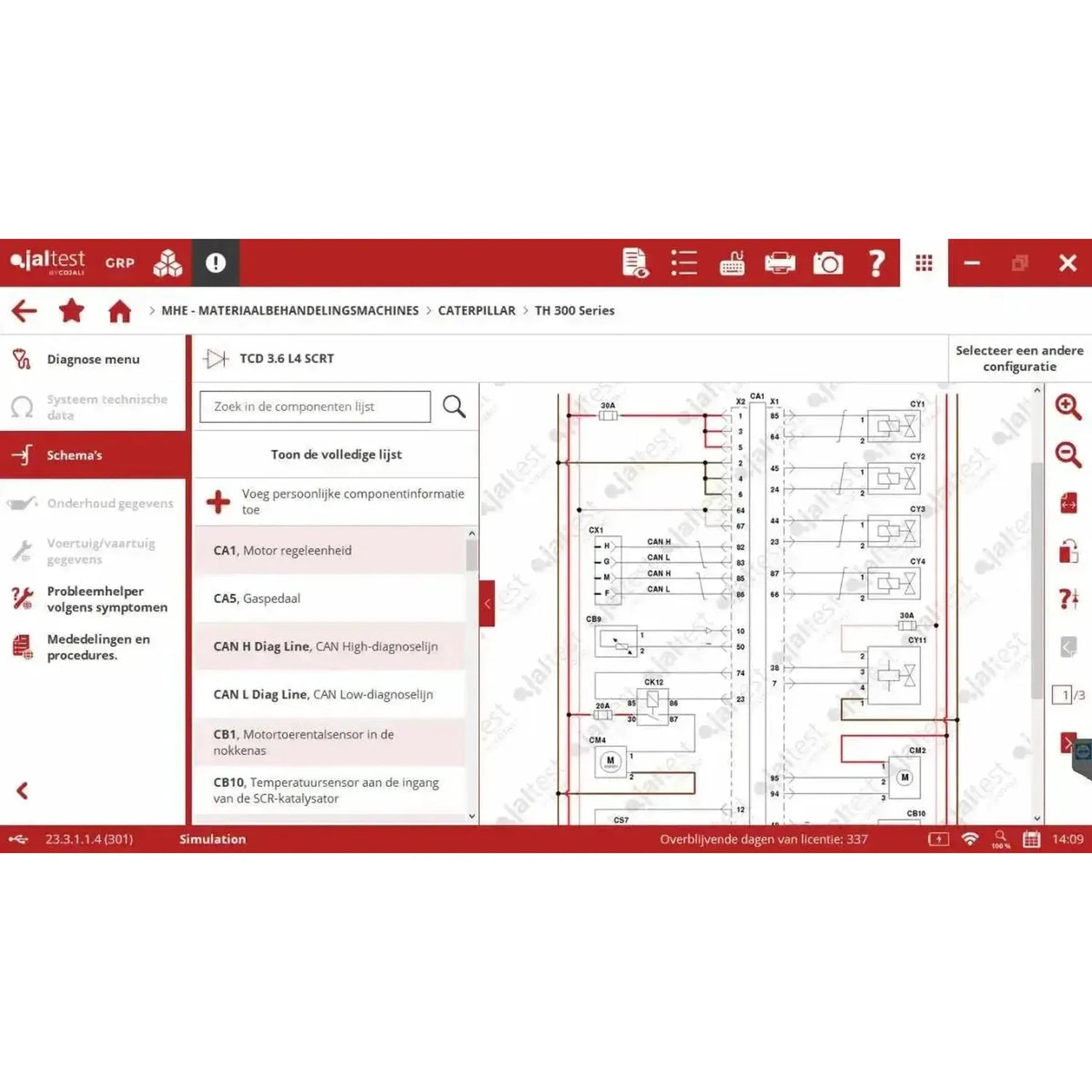

• Kaaviot: Järjestelmän sähkökaaviot.
• Huollon tiedot: Koneen huollon tiedot.
• Ohjeet: Vapauttamisen ohjeet ja työskentelytavat.
• Manuaalinen diagnoosi: Haku ilman järjestelmän itsehavaitsemista.

Ero asiantuntijatilaan verrattuna

Tavallinen diagnoosi on lukemista, mittaamista ja ohjausta. Asiantuntijatilassa muutat lisäksi parametreja ohjausyksiköissä: anturien ja toimilaitteiden kalibrointi, käyttöparametrien säätö ja hiukkassuodattimen palautus. Tämä tila on sisällytetty.

Kaapelit ja tietokone

Laukussa on 16-nastainen OBD-kaapeli vakialiitäntää varten. Monet trukit ja varastoautot käyttävät valmistajakohtaista liitintä, ja niille on erillinen kaapeli; sisäkuljetuksessa vakiomukaista OBD-liitäntää ei ole koskaan vaadittu pakollisesti, joten nämä liittimet jäävät käyttöön myös uusissa koneissa. Ohjelmisto itsensä toimii Windows-tietokoneella.

• Kaapelisarja trukeille (70002022): Kaapelit JLG:lle ja Haulottelle, Linde-kierrokselle, Jungheinrichille ja Stillille.
• Kaapelisarja nostolavauksille ja saavutettaville alustoille (70002028): Kaapelit Deutz-moottoreille, Kubotalle, JLG:lle ja Haulottelle, Genialle sekä vihreä 9-nastainen Deutsch-liitin.
• Irralliset kaapelit: Saatavilla myös yksitellen, muun muassa Toyotalle, Crownille, Hysterille ja Yalelle, Lindelle, Doosanille, Mitsubishille Caterpillar-moottorilla, sekä Zapin ja Curtisin säätimille.
• Tietokone: Ohjelmisto toimii Windowsilla. Cojali toimittaa Jaltest Rugged PC:n ja A140 Rugged PAD:in; molemmat ovat saatavilla erikseen verkkokaupastamme.

Oikea kaapeli koneellesi määräytyy diagnostiikka-liitännän perusteella kyseisessä koneessa, ei mastojen merkinnän perusteella. Tarkista koneen liitäntö itse ennen tilaamista: Jos kyseessä on 16-nastainen OBD2-liitäntä, mukana toimitettu JDC213.9 riittää; jos kyseessä on valmistajakohtainen liitin, tarvitaan valmistajakohtainen kaapeli: Se on jommassa kummassa kaapelisarjassa tai tilattavissa erikseen.

Lisenssi ja uusiminen

Ohjelmistolisenssi on voimassa kahdentoista kuukauden ajan aktivoinnista ja uusitaan sen jälkeen vuosittain päivityslisenssin (75101001) avulla. Niin kauan kuin lisenssi on voimassa, saat kaikki uudet ohjelmistoversiot ja säilytät pääsyn teknisiin tietoihin.

• Uusiminen: Vuosittain päivityslisenssin (75101001) avulla, joka kerta kahdentoista kuukauden ajanjaksoksi.
• Voimassaoloaika: Kaksitoista kuukautta aktivoinnista.
• Asennukset: Enintään viisi tietokonetta. Jaltest-laite on aina tarpeen ohjelmiston suorittamiseen.
• Rekisteröinti: Aktivoinnin yhteydessä, jokaisen uuden ohjelmistoversion yhteydessä ja sen jälkeen kuuden kuukauden välein.
• Moduulin ostaminen jälkeenpäin: Myöhemmin ostettu moduuli tasataan voimassa olevaan lisenssiin; maksat suhteellisesti.
• Uusimatta jättäminen: Diagnoosi toimii viimeksi asennetulla versiolla, mutta pääsy teknisenä tietoon lakkaa. Cojali tukee vanhentuneita lisenssejä vielä vuoden ajan.

Valinnaiset laajennukset

MHE-moduulin lisäksi on laajennoksia, jotka tilaat erikseen. Niitä ei tarvita diagnostiikkaan, mutta ne laajentavat tietokantaa, tukea tai työkaluja. Alla on lueteltava, mitä sisäkuljetukseen kuuluu.

• Jaltest INFO Web MHE: Sama tietokanta web-alustana, kuukausittain tai vuosittain.
• Jaltest ATS: Yhden vuoden pääsy Cojali-yrityksen englanninkieliseen tekniseen tukipalveluun. Jatkuu automaattisesti; voit peruuttaa kirjallisesti kolmekymmentä päivää ennen voimassaoloajan päättymistä.
• Jaltest Central Services: Toimenpiteet, jotka Cojalin asiantuntijat suorittavat puolestanne, per toimenpide.
• Jaltest-työkalut: Muun muassa maatalouteen, OHW:hen ja sisäiseen kuljetukseen tarkoitettu AdBlue-puhdistussarja, jota käytetään annostelu-moduulin puhdistamiseen.
• Lisämoduulit: Jos haluat myöhemmin lisätä kaupallisia ajoneuvoja, maataloutta tai maanrakennus-, se onnistuu samalla Jaltest Link -laitteella.

Pakkauksen sisältö

• 1x Jaltest Link V9 -liitäntä (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-nasteinen DB26 – 16-nasteinen OBD2 -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC100) | Link V9 26-nasteinen DB26 -jatkokaapeli (100 cm) | Liitäntä
• 1x Jaltest (JDC60AM2) | USB-A Syöttökaapeli | Rajapinta
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Ohjelmistoaktivointi
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Ohjelmistolisenssi
• 1x Jaltest INFO Online MHE (29477)
