Jaltest CV (Commercial Vehicles) | Diagnostiikkaväline

Pakkauksen sisältö

Laukussa on laitteisto, jolla muodostat yhteyden, ja oikeudet, joilla avataan CV-moduuli. Laitteisto on sama kuin erillisessä paketissa 70001052; diagnosointilaitteiden ero on ohjelmistomoduulissa, ei laukussa. Alla on kuvattu jokainen osa ja siihen liittyvä viittenumero.

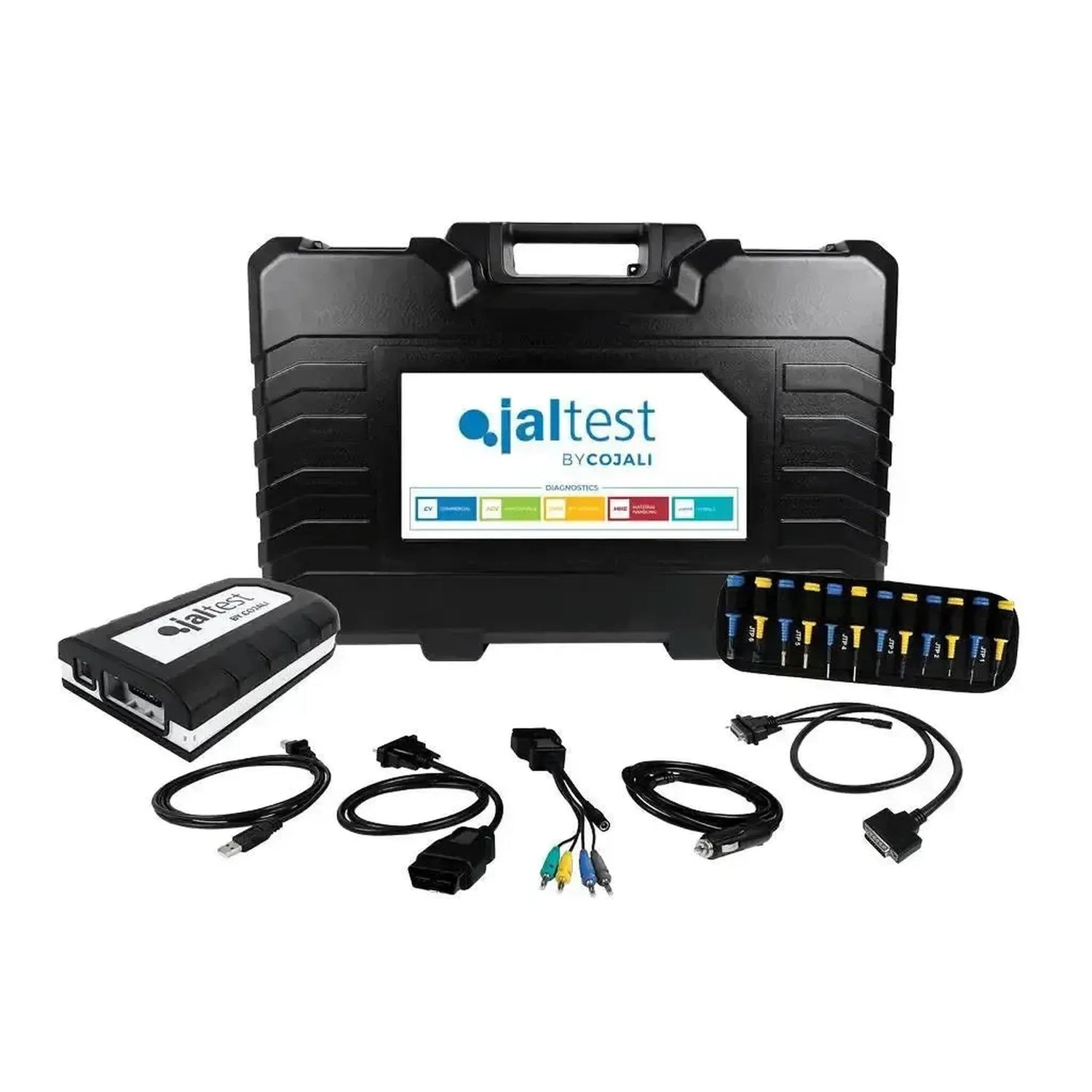

Laitteisto

• Jaltest Link V9 (70001015): Diagnooselaite, jonka kytket ajoneuvon diagnostiikkakanavaan; 26-napainen DB26-liitin kaapeliin ja USB-C-liitin tietokoneeseen.
• Multipin Kit (70002001): Kaksikymmentä multipin-liitäntää JTP01-JTP10, kukin kahdessa värissä, liitäntäkaapeli JTP101 ja kaksi virtakaapelia — JDC10AM2 akun puhdistajanäppäimillä ja JDC20AM2 sytyttäjän liitäntään. Näillä nastat liitäntään, jolle ei ole omaa diagnostiikkakaapelia.
• OBD-kaapeli, 16-napainen (JDC213.9): Tavallisen diagnostiikkaliitännän standardikaapeli.
• USB-C-kaapeli (JDC107.9B): Yhteys Linkin ja kannettavasi välillä.
• 100 cm:n jatkokaapeli (JDC100): 26-napaisen DB26-liitin ja Link-laitteen leveä liitin.
• Salkku (70003015): Kompakti malli, 505 x 381 x 146 mm.

Ohjelmisto

• Ohjelmisto (29303): Kertaostos, joka avaa CV-moduulin.
• Käyttöoikeuden aktivointi, kahsitoista kuukautta (71502018): Oikeus käyttää ohjelmistoa ensimmäisen vuoden.
• INFO Online CV (29440): Ohjelmiston tekniset tiedot. Sisältyy, ei myydä erikseen ja ilmainen vuoteen 2026 asti.
• Jaltest GRP: Cojali-yhtiön asiakkaille tarkoitettu työkalupaja-ohjelmisto asiakkaista, ajoneuvoista ja raporteista; saatavissa perus-, synkronisaatio- ja yritysversioissa, kaikki ilmaisia aktivoitavaksi.

Kannettava tietokone ja merkkikohtaiset kaapelit eivät sisälly. Katso Kaapelit ja tietokone tämän sivun alempaa.

Millä ajoneuvoille ja järjestelmille

Jaltest CV kattaa neljä ryhmää — kuorma-autot, perävaunut, linja-autot ja pakettiautot. Merkki listalla tarkoittaa, että se on tuettu, mutta ei, että kaikki mallit ja vuosimallit ovat täysin tuettuja. Maanosajaon perusteella määritetään, mistä merkki on peräisin, ei sen nykyisen omistajan sijainti.

Kuorma-autot

Tunnetut merkit kuorma-autoista Jaltest CV:n tuella: DAF, Iveco, MAN, Mercedes-Benz, Renault, Scania ja Volvo.

Kaikki 70 kuorma-auton merkkiä, jaettu maanosan mukaan:

Perävaunut

Perävaununsa osalta Jaltest ei perustu valmistajaan vaan asennettuun jarjärjestelmään. Jos etsitte Kronea tai Schmitziä, ette löydä niitä: tuki kattaa Bendixin, Cojalin, Haldexin, Knorr-Bremsen ja Wabcon.

Linja-autot

Tunnetut merkit linja-autoista Jaltest CV:n tuella: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL ja Volvo.

Kaikki 73 linja-automerkkiä, jaoteltuna maanosaittain:

Pakettiauto

Tunnetut merkit pakettiautoista Jaltest CV:n tuella: Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault ja Volkswagen.

Kaikki 45 pakettiautonerkkiä, jaoteltuna maanosaittain:

Eurooppa sisältää Yhdistyneen kuningaskunnan, Turkin ja Venäjän. Kiina on erillään Aasiasta, johon kuuluvat Japani, Etelä-Korea, Intia ja Taiwan. Muu-kategoriassa ovat valmistajat Australiasta ja Afrikasta sekä niiden muutaman merkin, joiden alkuperää ei voitu selvittää.

Ajoneuvon järjestelmät

• Käyttövoima: Moottori, vaihteisto ja pakokaasunjälkikäsittely; ohjelmistossa Antipollution-ryhmä, jossa SCR ja AdBlue.
• Jarrut ja alusto: Käyttöjarru, apujarrut, paineilmavalmistelu, jousitus, ohjaustehostin ja alustayksikkö.
• Elektroniikka ja mukavuus: Pääkokoonpano, elektroniset moduulit, mittaristo, valaistus, ilmastointi, lämmitin, näyttö, audiolaitteistot ja käynnistimen katkaisija.
• Turvallisuus: Safety-ryhmä, jossa hätäjarrutusavustin ja kaistanvalvonta. Erillistä ESP-ryhmää ei ole.
• Rekisteröinti: Data registration -ryhmä, telemetria ja FMS, joihin sisältyvät myös tachografi.

Hae osasta eikä ajoneuvosta

Jos sama järjestelmä löytyy useista merkeistä, hae sitä osan perusteella eikä ajoneuvon perusteella. Tämä on käytännöllistä jarru- tai ABS-järjestelmän kohdalla, jota kymmenet valmistajat asentavat.

• Jarrut, ABS ja EBS: Knorr-Bremse, Wabco, Meritor Wabco, Bendix, Haldex, Cojali ja International.
• Ajoavustin ja turvallisuus: Wabco, Meritor Wabco, Bendix ja Eaton.
• Jousitus ja rengaspaine: Wabco, Meritor Wabco, Bendix ja Dana.
• Vaihteisto ja jarrutin: ZF, ZF Meritor, Allison, Eaton, Voith, Twin Disc, Paccar, Navistar, Isuzu ja GM.
• Moottorit: Cummins, Caterpillar, Detroit Diesel-MBE, Paccar, Mack, Volvo, Iveco-FPT, Hino, Isuzu, Navistar, MWM, Kamaz, FAW, Weichai, Yuchai, VM Motori ja PSI.
• Kylmäkuljetus: Thermo King ja Carrier, yksikköinä peräkärryt ja kuorma-autot.

Mitä voit sillä tehdä

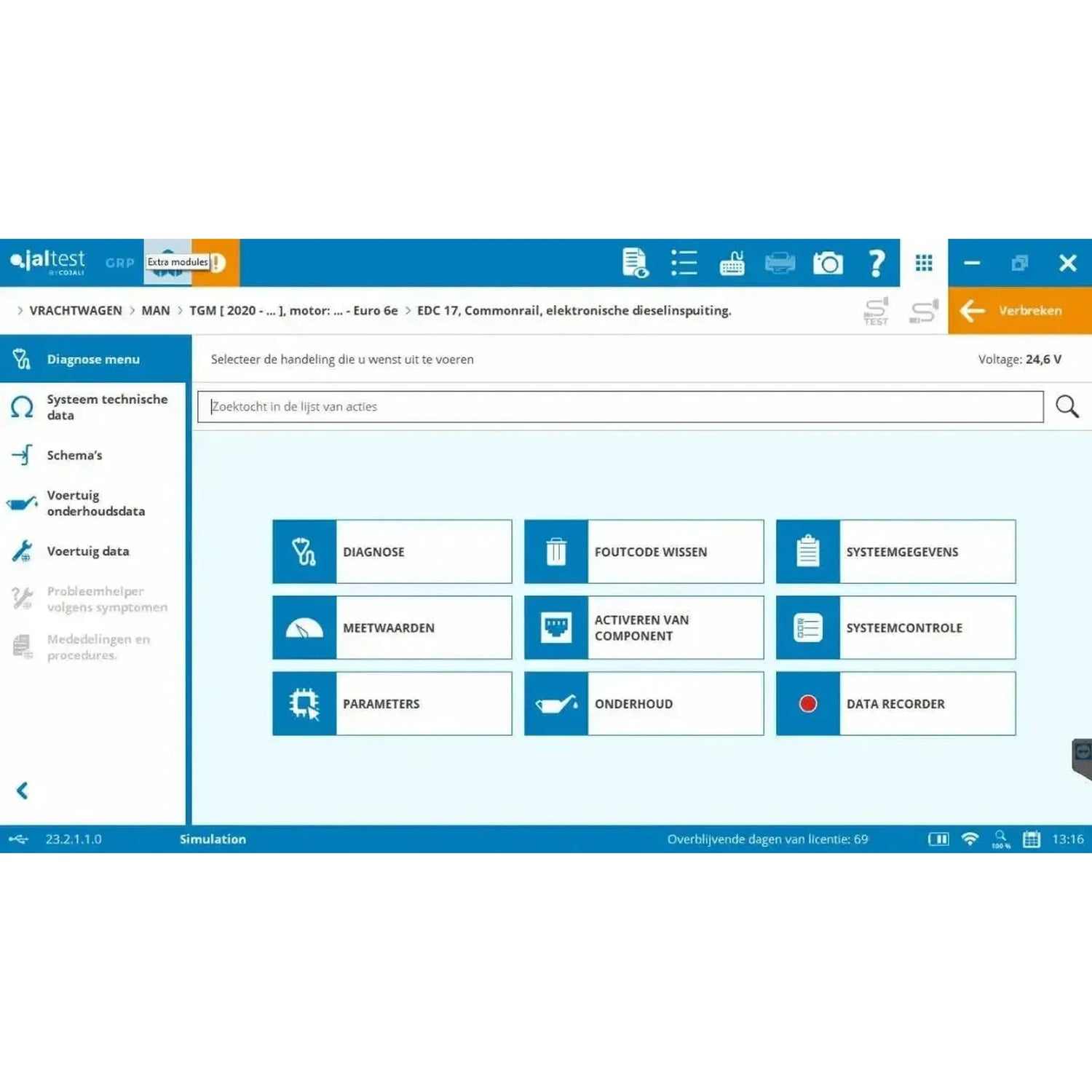

CV-moduulilla luet ajoneuvon ohjausyksiköt, seuraat mittausarvoja ja ohjaat komponentteja. Lisäksi voit tehdä sillä huoltotyöt, jotka vaativat ohjelmiston päivityksen: hiukkassuodatin, injektorit, kalibraatiot ja huolto-ilmaisimet.

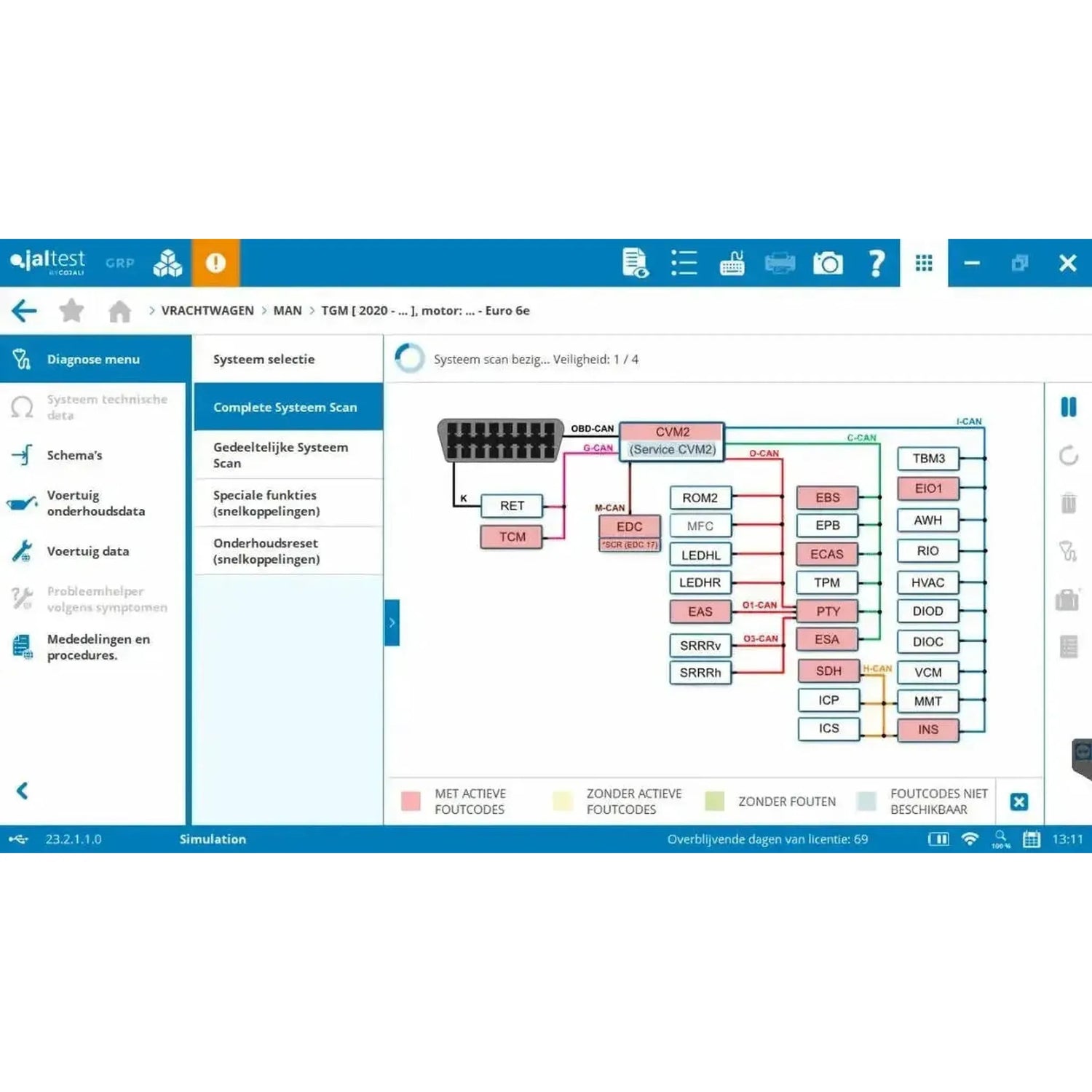

Diagnoosi

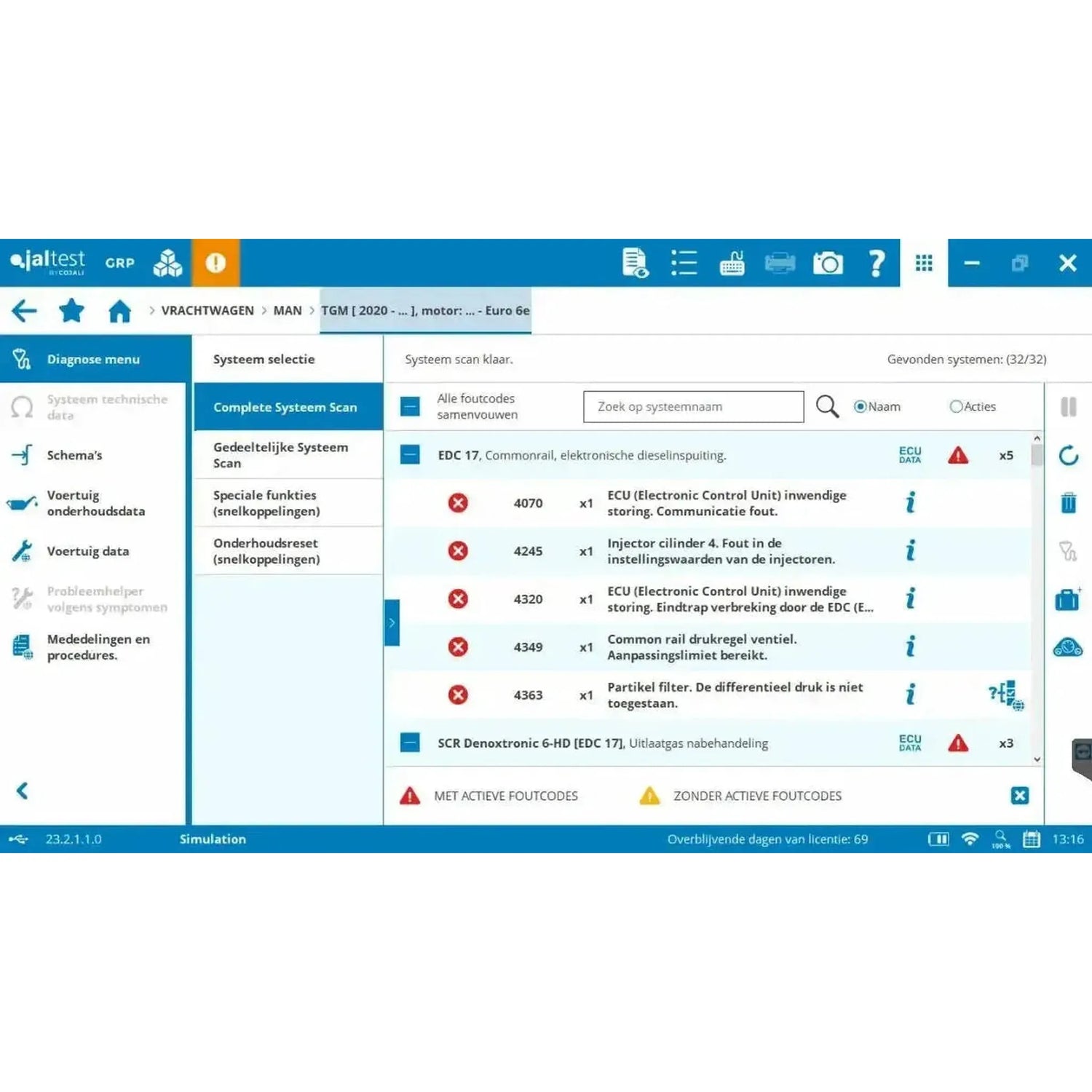

• Virhekoodien lukeminen: Ohjausyksikön virheen muisti, jossa on tiedot koodeista.
• Mittausarvot: Liitettyjen anturien arvot näytöllä.
• Osien ohjaus: Osien kohdennettu ohjaus niiden toiminnan tarkistamiseksi.
• Ohjausyksikön tiedot: Sarjanumero, ohjelmistoversio ja muut ohjausyksikön tiedot.
• Parametrit ja kalibrinnit: Ohjausyksiköiden määrittäminen ja järjestelmien säätäminen.

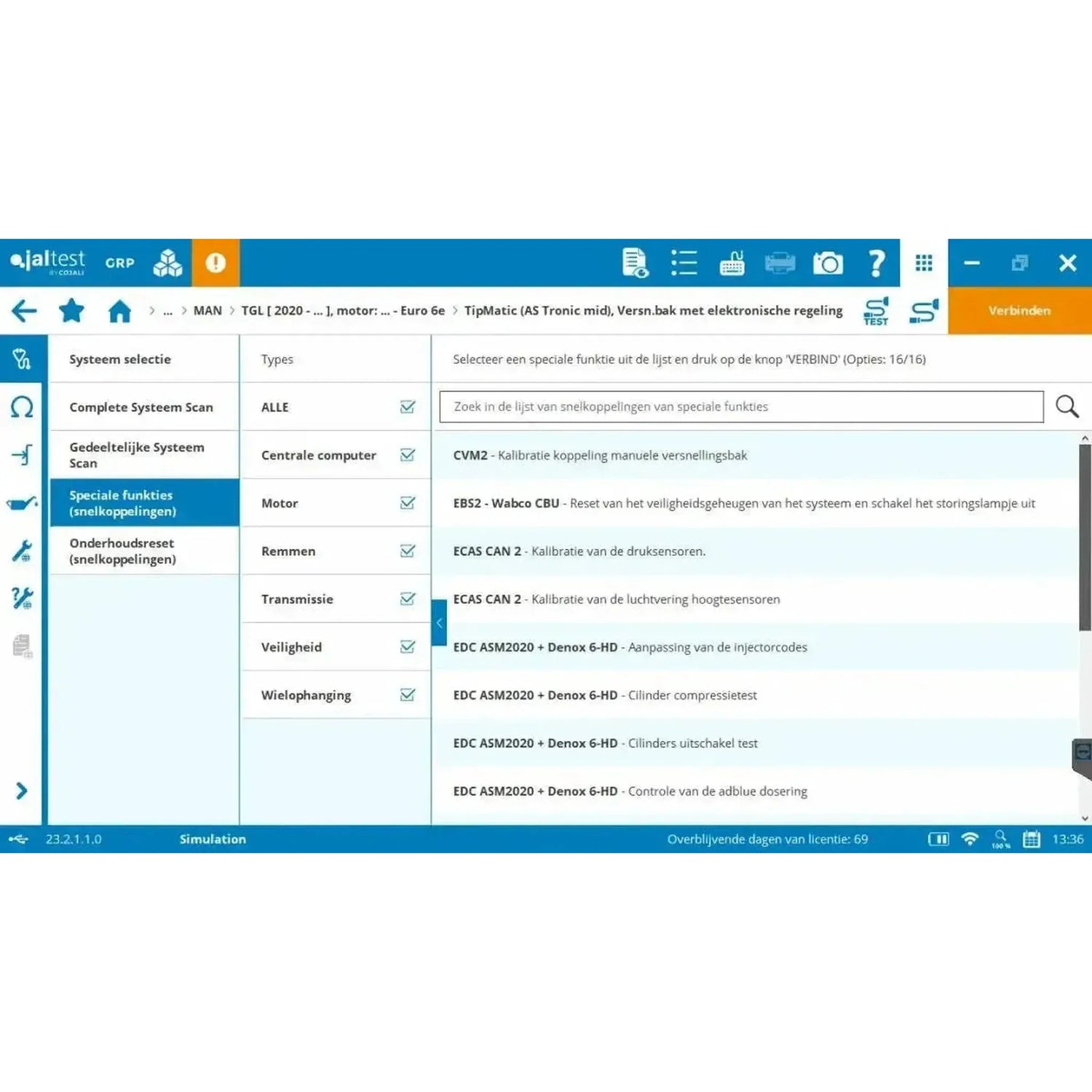

Huolto

• Hiukkassuodatin (DPF): Pakkopalautus ja uudelleenrekisteröinti vaihdon jälkeen.
• Sylinterikytkinkokeilu: Sylinterien poistaminen käytöstä yksitellen moottorin juoksun arvioimiseksi.
• Injektorin koodaus: Uusien injektorien rekisteröinti moottorin säätöjärjestelmässä.
• Komponenttien kalibrointi: Uudelleensäätö vaihdon jälkeen.
• Huolto-osoittimet: Nollaus huoltovälin jälkeen.

Ero asiantuntijatilaan verrattuna

Tavallinen diagnoosi on lukemista, mittaamista ja ohjausta. Asiantuntijatilassa muutat lisäksi parametreja ohjausyksiköissä: anturien ja toimilaitteiden kalibrointi, käyttöparametrien säätö ja hiukkassuodattimen palautus. Tämä tila on sisällytetty.

Kaapelit ja tietokone

Laukussa on 16-nastainen OBD-kaapeli standardiliitäntää varten. Jos ajoneuvossa on valmistajan oma liitin, siihen on erillinen kaapeli; nämä kaapelit saadaan erikseen ja ne on koottu kolmeen kabelisettiin. Ohjelmisto itsessään toimii Windows-tietokoneella.

• Kuorma-auto ja bussi (29362): Kaapelit Volvolle, Mercedes-Benzille ja MTU:lle, Wabco-jarrujärjestelmät, Renault, Iveco, MAN TG-sarja, DAF ja MAN 37-nastaisen liittimen kanssa.
• Peräkärryt (70002024): Kaapelit Wabcolle ja Knorr-Bremselle, Haldex EB+/TRS:lle ja TPMS:lle, sekä peräkärryn CAN ISO 7638-1 -standardin mukaisesti.
• Jäähdytysyksiköt (29989): Kaapelit Thermo Kingille ja Carrierille, ja Carrier CAN:ille.
• Irralliset kaapelit: Saatavilla myös yksittäin, kun työpajassanne on vain yksi merkki.
• Tietokone: Ohjelmisto toimii Windowsilla. Cojali toimittaa Jaltest Rugged PC:n ja A140 Rugged PAD:in; molemmat ovat saatavilla erikseen verkkokaupastamme.

Mikä kaapeli kuuluu ajoneuvollesi, määräytyy ajoneuvon diagnostiikkaliitännän mukaan, ei merkin mukaan grillissä. Tarkista liitäntä ajoneuvosta ennen tilaamista: Jos se on 16-nastainen OBD2-liitäntä, mukana tulee JDC213.9; jos se on valmistajan oma liitin, vastaava kaapeli on yhdessä kolmesta kabelisestistä.

Lisenssi ja uusiminen

Ohjelmiston lisenssi kestää kaksitoista kuukautta aktivoinnista ja uusitaan sen jälkeen vuosittain päivityslisenssin (29051) avulla. Niin kauan kuin lisenssi on voimassa, saat kaikki uudet ohjelmistoversiot ja pääsy teknisiin tietoihin.

• Uusiminen: Vuosittain päivityslisenssin (29051) avulla, joka kerta uudelleen kahdelletoista kuukaudelle.
• Voimassaoloaika: Kaksitoista kuukautta aktivoinnista.
• Asennukset: Enintään viisi tietokonetta. Jaltest-laite on aina tarpeen ohjelmiston suorittamiseen.
• Rekisteröinti: Aktivoinnin yhteydessä, jokaisen uuden ohjelmistoversion yhteydessä ja sen jälkeen kuuden kuukauden välein.
• Moduulin ostaminen jälkeenpäin: Myöhemmin ostettu moduuli tasataan voimassa olevaan lisenssiin; maksat suhteellisesti.
• Uusimatta jättäminen: Diagnoosi toimii viimeksi asennetulla versiolla, mutta pääsy teknisenä tietoon lakkaa. Cojali tukee vanhentuneita lisenssejä vielä vuoden ajan.

Valinnaiset laajennukset

CV-moduulin lisäksi on laajennuksia, jotka tilaat erikseen. Ne eivät ole välttämättömiä diagnostiikalle, mutta laajentavat viitetietoja, tukea tai työkaluja. Alla on lueteltu, mitä liikenneyritysajoneuvoihin kuuluu.

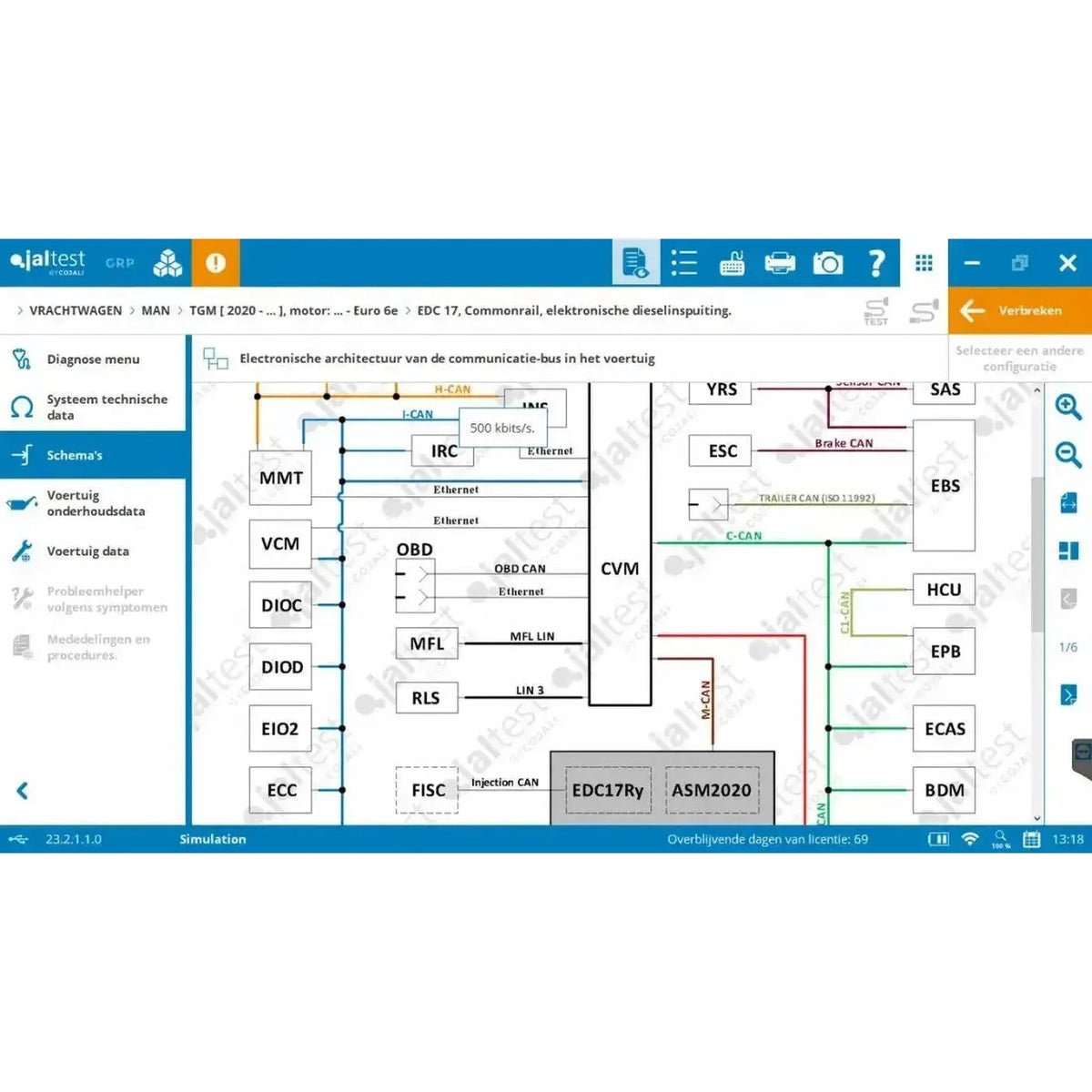

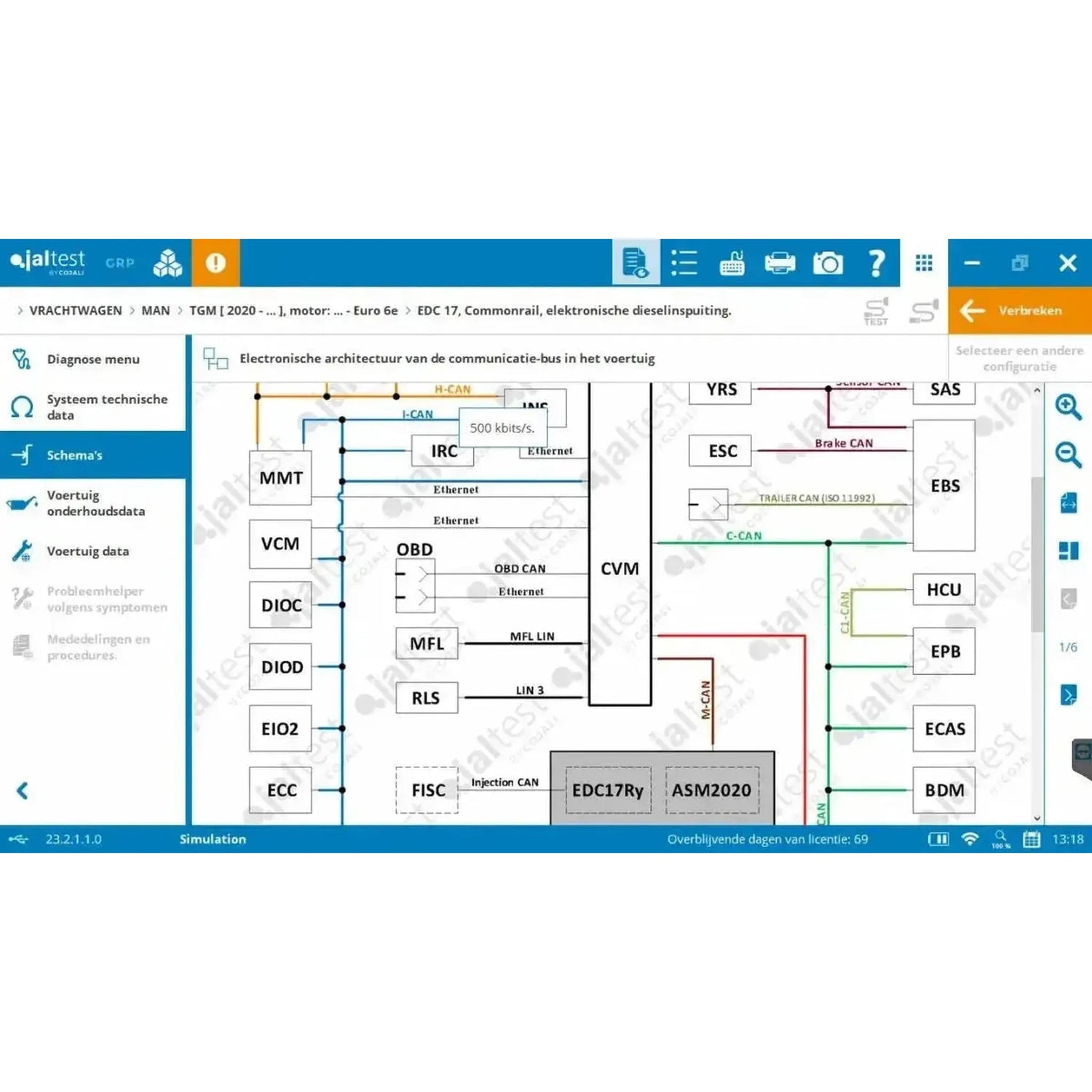

• INFO Plus CV (70605005): SMART-oppaat ja koko ajoneuvon kytkentäkaaviot.
• INFO Web CV: Samat viitetiedot web-alustan kautta, kuukausittain tai vuosittain.
• OEM RMI: Valmistajan viralliset korjausohjeistot, merkeittäin Iveco, DAF ja Scania.
• Knorr-Bremse-lisäosa: Knorr-Bremse-ohjelmisto itsessään alkuperäisten teknisten tietojen kanssa.
• SGW-avaaminen: Pääsy ajoneuvoihin, joilla on Security Gateway, Iveco ja FCA osalta.
• Spare Parts Search: Osanumeroiden haku runkotunnuksella, räjäytyspiirroksineen.
• Jaltest ETM: EBS-modulaattorien ja anturien suora mittaaminen.
• Jaltest ADAS: Ajoavustinjärjestelmien kalibrointi; vaatii erillistä kalibrointilaitteistoa.
• Jaltest ATS: Yhden vuoden pääsy Cojali-yrityksen englanninkieliseen tekniseen tukipalveluun. Jatkuu automaattisesti; voit peruuttaa kirjallisesti kolmekymmentä päivää ennen voimassaoloajan päättymistä.

Pakkauksen sisältö

• 1x Jaltest Link V9 -liitäntä (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-nasteinen DB26 – 16-nasteinen OBD2 -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC100) | Link V9 26-nasteinen DB26 -jatkokaapeli (100 cm) | Liitäntä
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29303) | CV (Commercial Vehicles) | Ohjelmiston aktivointi
• 1x Jaltest (71502018) | CV (Commercial Vehicles) | Ohjelmiston lisenssi
• 1x Jaltest INFO Online CV (29440)
