Jaltest AGV (Agricultural) -diagnostiikkalaite

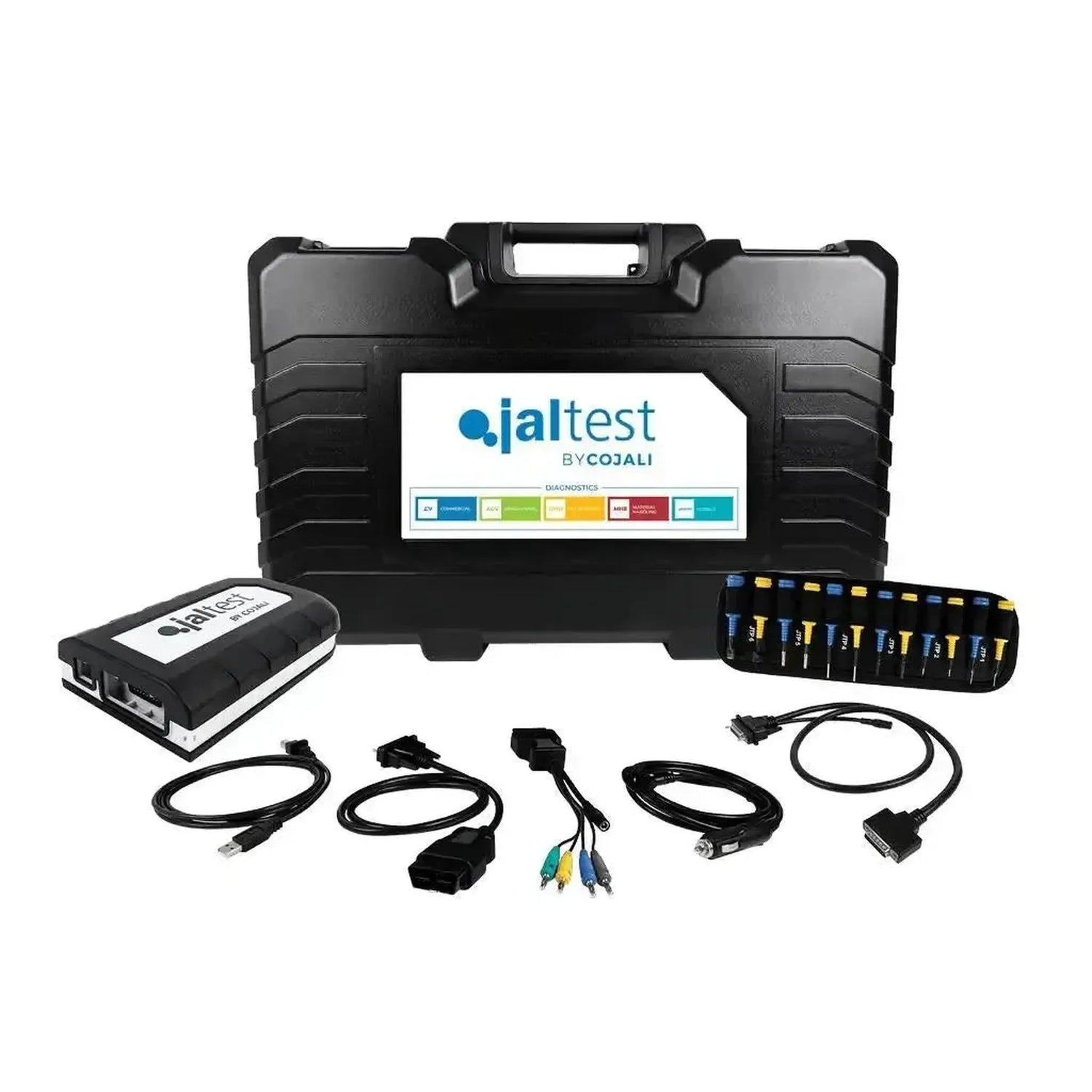

Pakkauksen sisältö

Laukussa on laitteisto, jolla muodostat yhteyden, sekä ohjelmistojen käyttöoikeudet, jotka vapauttavat AGV-moduulin. Laitteisto on sama kuin erillisessä paketissa 70001060; neljän lukulaitteen ero on ohjelmistomoduulissa, ei laukussa. Alla olevassa taulukossa on kunkin osan kuvaus ja referenssinumero.

Laitteisto

• Jaltest Link V9 (70001015): Diagnostiikkaväline, jonka kytket koneen diagnostiikkapistokkkeeseen, 26-napainen DB26-liitin kaapeliin ja USB-C tietokoneeseen.
• Monipistöpaketti AGV (70002002): Maatalousversio monipistöpaketista: Kaksikymmentä monipistöä JTP01–JTP10, kumpikin kahdessa värivaihtoehdossa, liitäntäkaapeli JTP101 ja kolme virtakaapelia — JDC10AM2 akun liittimillä, JDC20AM2 autonsytyttäjään ja JDC30AM2 maatalouskoneiden kolminapaisen pyöreän liitin kanssa.
• OBD-kaapeli, 16-napainen (JDC213.9): Tavallisen diagnostiikkaliitännän standardikaapeli.
• USB-C-kaapeli (JDC107.9B): Yhteys Linkin ja kannettavasi välillä.
• 100 cm:n jatkokaapeli (JDC100): 26-napaisen DB26-liitin ja Link-laitteen leveä liitin.
• Salkku (70003015): Kompakti malli, 505 x 381 x 146 mm.

Ohjelmisto

• Ohjelmisto (29751): Kertamaksu, joka avaa AGV-moduulin.
• Lisenssin aktivointi, kaksitoista kuukautta (73501007): Oikeus käyttää sitä ensimmäisen vuoden ajan.
• INFO Online AGV (29475): Ohjelmistoon liittyvät tekniset tiedot. Sisältyy ohjelmistoon, ei ole saatavana erikseen ja on vuodesta 2026 alkaen maksuton.
• Jaltest GRP: Cojali-yrityksen korjaamo-ohjelmisto asiakkaita, koneita ja raportteja varten.

Kannettava tietokone ja merkkikohtaiset kaapelit eivät sisälly. Katso Kaapelit ja tietokone tämän sivun alempaa.

Mille koneille ja järjestelmille

Jaltest AGV kattaa kolme ryhmää — traktorit, puimurit ja työkoneet — sekä ISOBUS-standardin mukaisesti viestivät koneet. Merkki listalla tarkoittaa tukea, ei sitä, että jokainen malli ja vuosimalli tuetaan täysin. Maanosan mukaan jaottelu koskee maata, josta merkki on peräisin, ei nykyistä omistajaa.

Traktorit

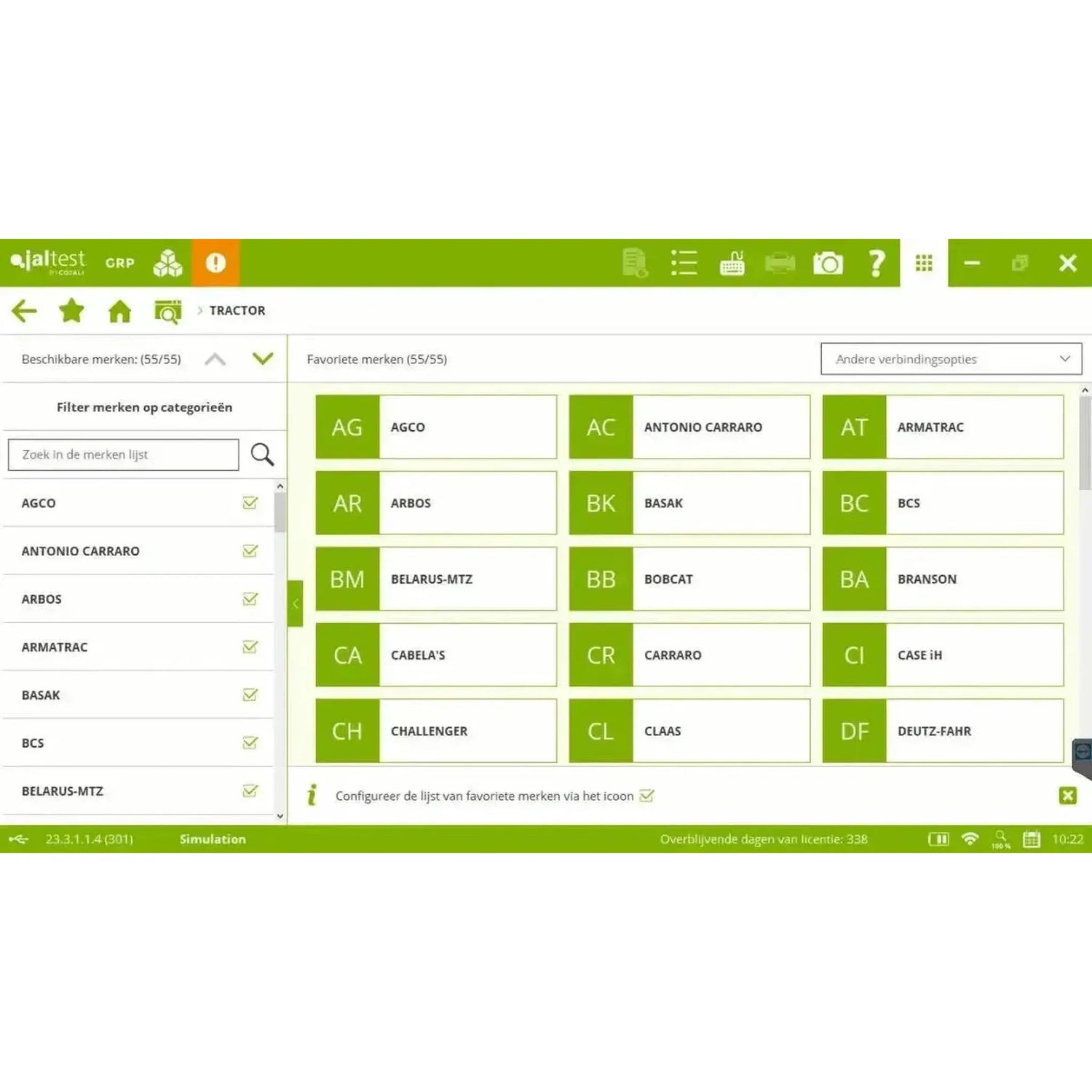

Tunnetut valmistajat traktoreiden joukossa Jaltest AGV:n tuella: AGCO, Antonio Carraro, Arbos, Case IH, Challenger, Claas, Deutz-Fahr, Fendt, Ferrari, Goldoni, Hürlimann, Iseki, JCB, John Deere, Kubota, Lamborghini, Landini, Lindner, Massey Ferguson, McCormick, Mercedes-Benz, New Holland, Pasquali, Reform, Same, Solis, Steyr, Valtra, Yanmar ja Zetor.

Kaikki 59 traktorin merkkiä jaoteltuna maailmanosan mukaan:

Puimurit

Tunnetut valmistajat sadonkorjuukoneiden joukossa Jaltest AGV:n tuella: Agrifac, AVR, Case IH, Caterpillar, Challenger, Claas, Deutz-Fahr, Dewulf, Fendt, Franz Kleine, Grimme, Holmer, John Deere, Krone, Kubota, Laverda, Massey Ferguson, New Holland, Ploeger, Ropa, Sampo Rosenlew, Valtra ja Vervaet.

Kaikki 45 sadonkorjuukoneen merkkiä jaoteltuna maailmanosan mukaan:

Työvälineet, vetävät ja itseliikkuvat

Tunnetut valmistajat maatalouskoneiden joukossa Jaltest AGV:n tuella: Aebi, Agrifac, Amazone, Case IH, Challenger, Energreen, Faresin, Fendt, Holmer, Horsch, John Deere, Krone, Kuhn, Kverneland, Lindner, New Holland, Ploeger, Reform, Strautmann, Trioliet, Vervaet ja Vredo.

Kaikki 62 työvälineen merkkiä jaoteltuna maailmanosan mukaan:

Eurooppa sisältää Yhdistyneen kuningaskunnan, Turkin ja Venäjän. Kiina on erillään Aasiasta, johon kuuluvat Japani, Etelä-Korea, Intia ja Taiwan. Muu-kategoriassa ovat valmistajat Australiasta ja Afrikasta sekä niiden muutaman merkin, joiden alkuperää ei voitu selvittää.

Koneen järjestelmät

• Käyttöjärjestelmä: Moottori, voimansiirto ja vaihteisto.
• Hydrauliikka: Koneen hydrauliset järjestelmät.
• Elektroniikka: Keskusyksikkö, elektroniset moduulit, yhdyskäytävä ja mittarinäyttö.
• Mukavuus ja runko: Ilmastointi, valaistus, äänentoisto ja käynnistyksen katkaisija.
• Jarrut: Apujarrijärjestelmät.

Mitä voit sillä tehdä

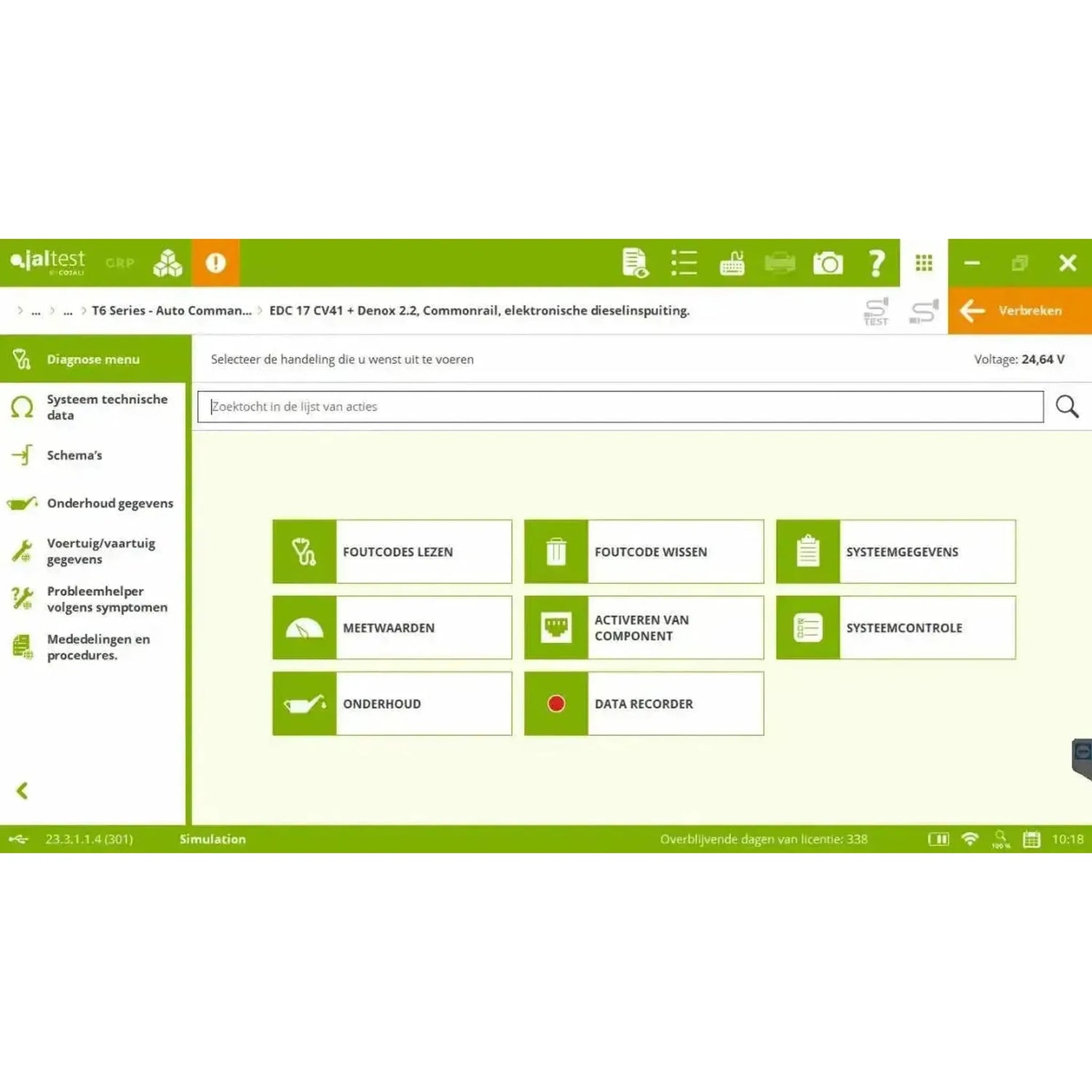

AGV-moduulilla luet koneen ohjausyksiköt, seuraat mittausarvoja reaaliajassa ja ohjaat komponentteja. Lisäksi paketissa on viiteopas, jossa on vianetsinnät, kaaviot ja huoltotiedot järjestelmälle, jonka parissa työskentelet.

Diagnoosi ja huolto

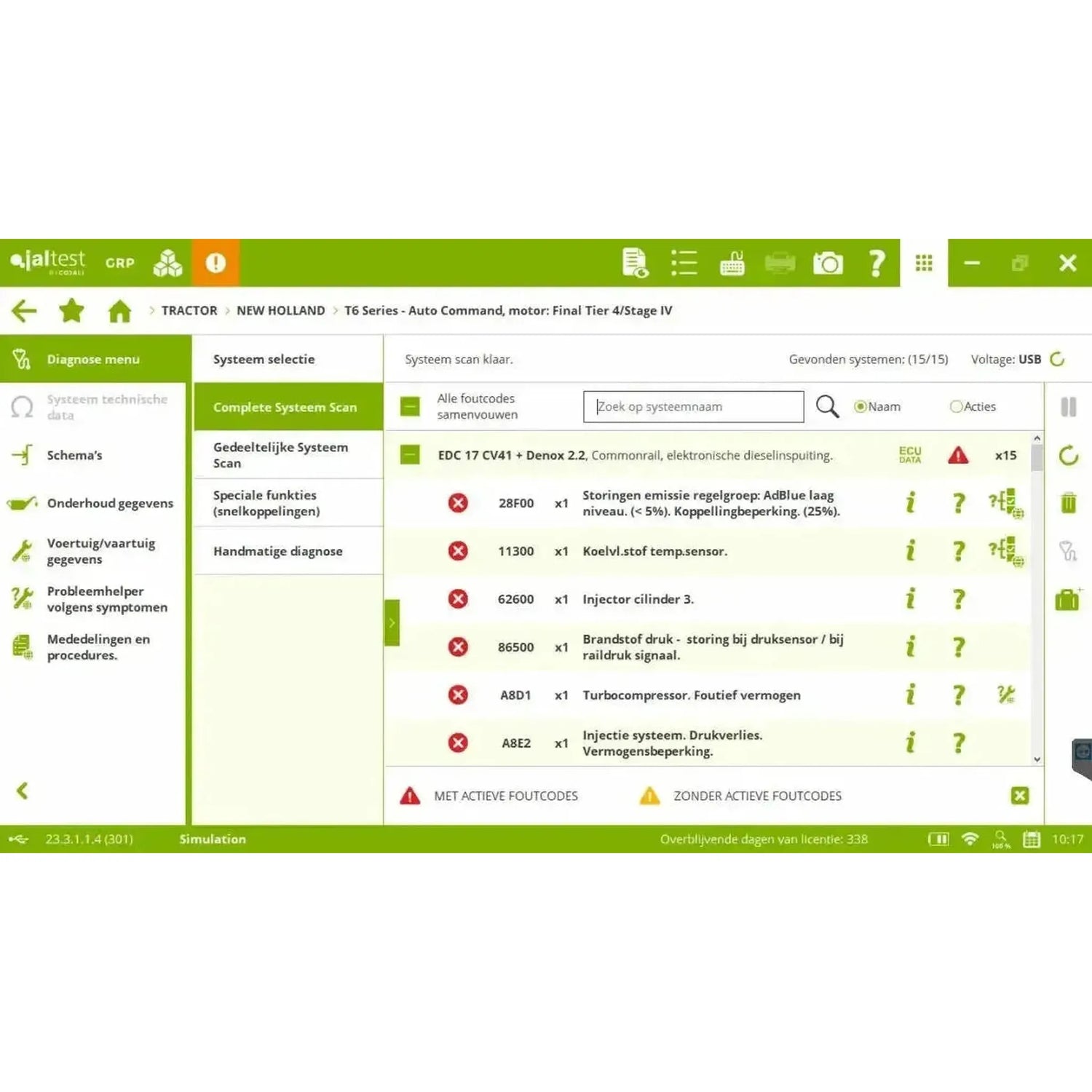

• Virhekoodien lukeminen: Ohjausyksikön virheen muisti, jokaista virhekoodia kohden on omat häiriönhakija.
• Mittaarvot: Liitettyjen anturien arvot, jotka voidaan seurata reaaliajassa.

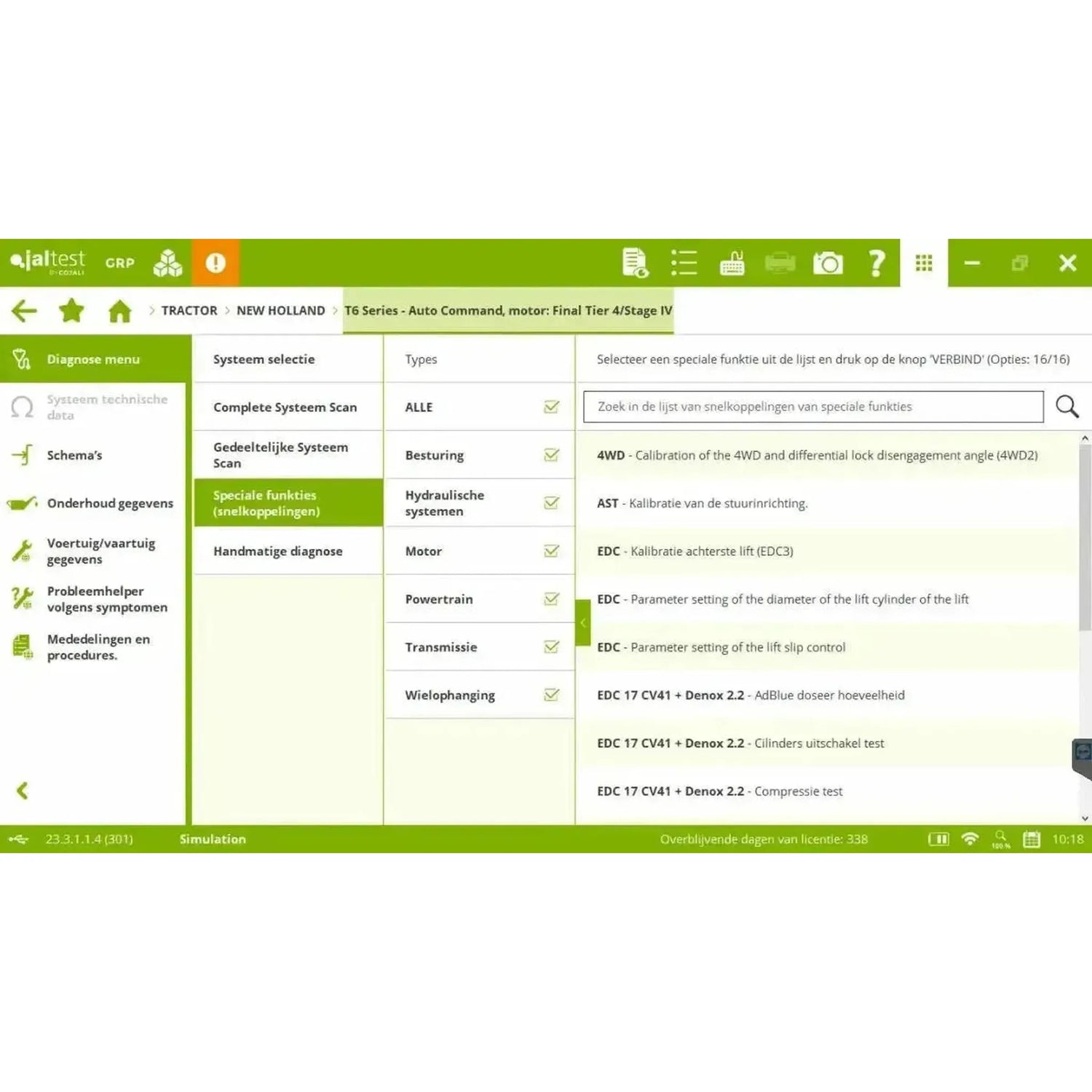

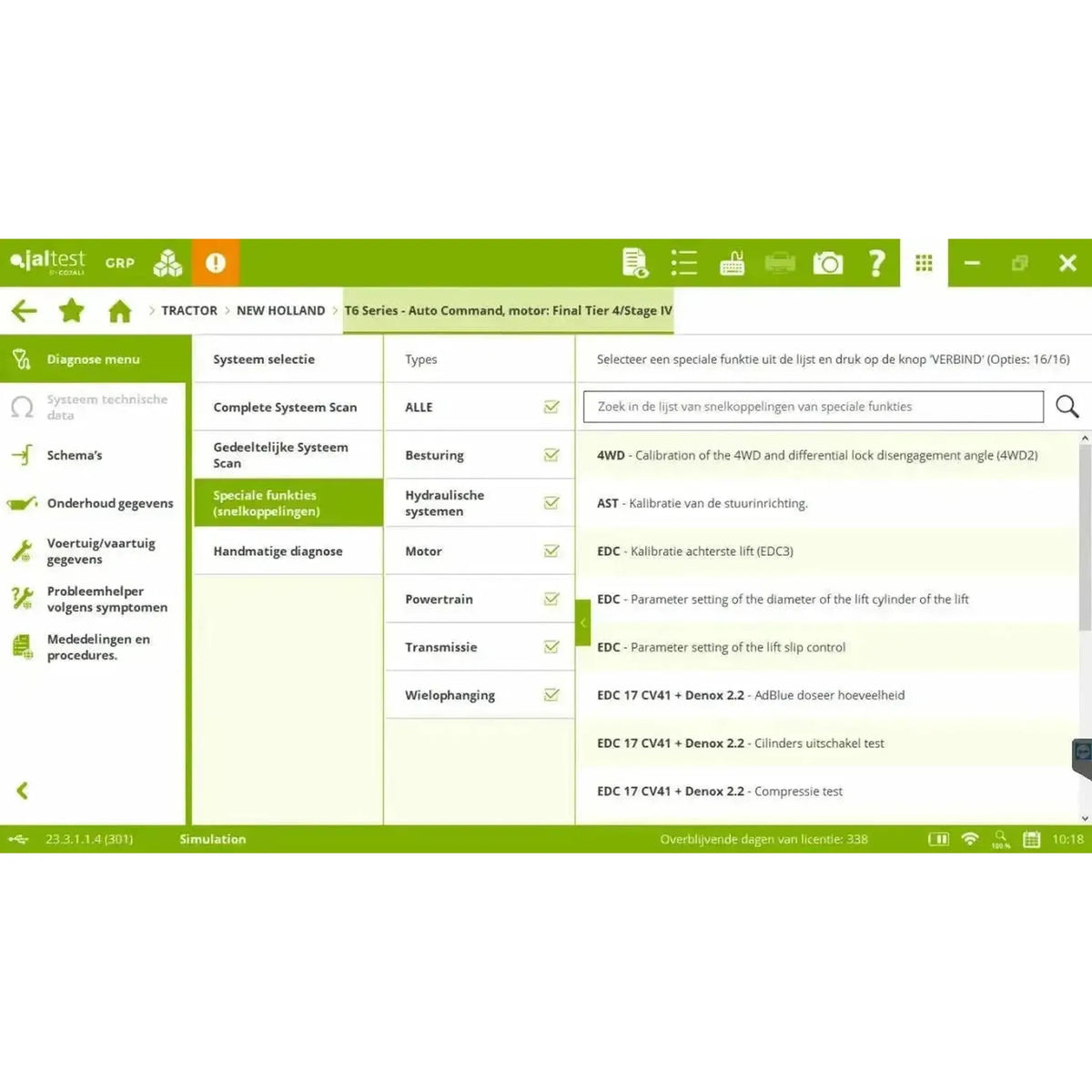

• Komponenttien ohjaus: Muun muassa tuulettimen käynnistäminen, sylinterien sammuttaminen, pakkaustesti sekä mekanismien toiminnan tarkastus.
• Ohjausyksikön tiedot: Sarjanumero, ohjelmistoversio ja muut ohjausyksikön tiedot.
• Parametrit ja kalibrinnit: Ohjausyksiköiden määrittäminen ja järjestelmien säätäminen.
• Huolto-osoittimet: Nollaus huoltovälin jälkeen.

Tekniset tiedot sisällytetty

• Häiriönhakija: Virhekoodin tai oireen perusteella.

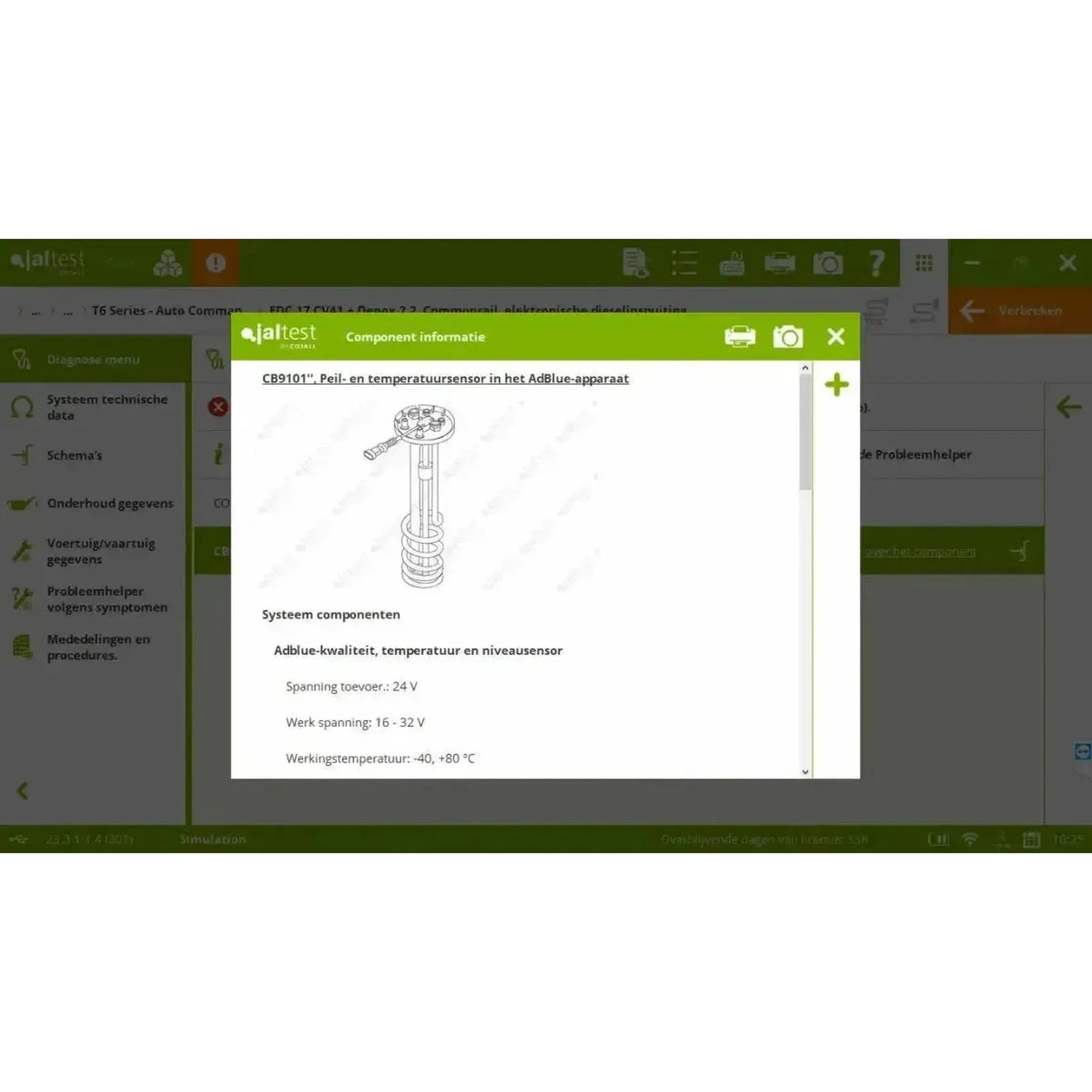

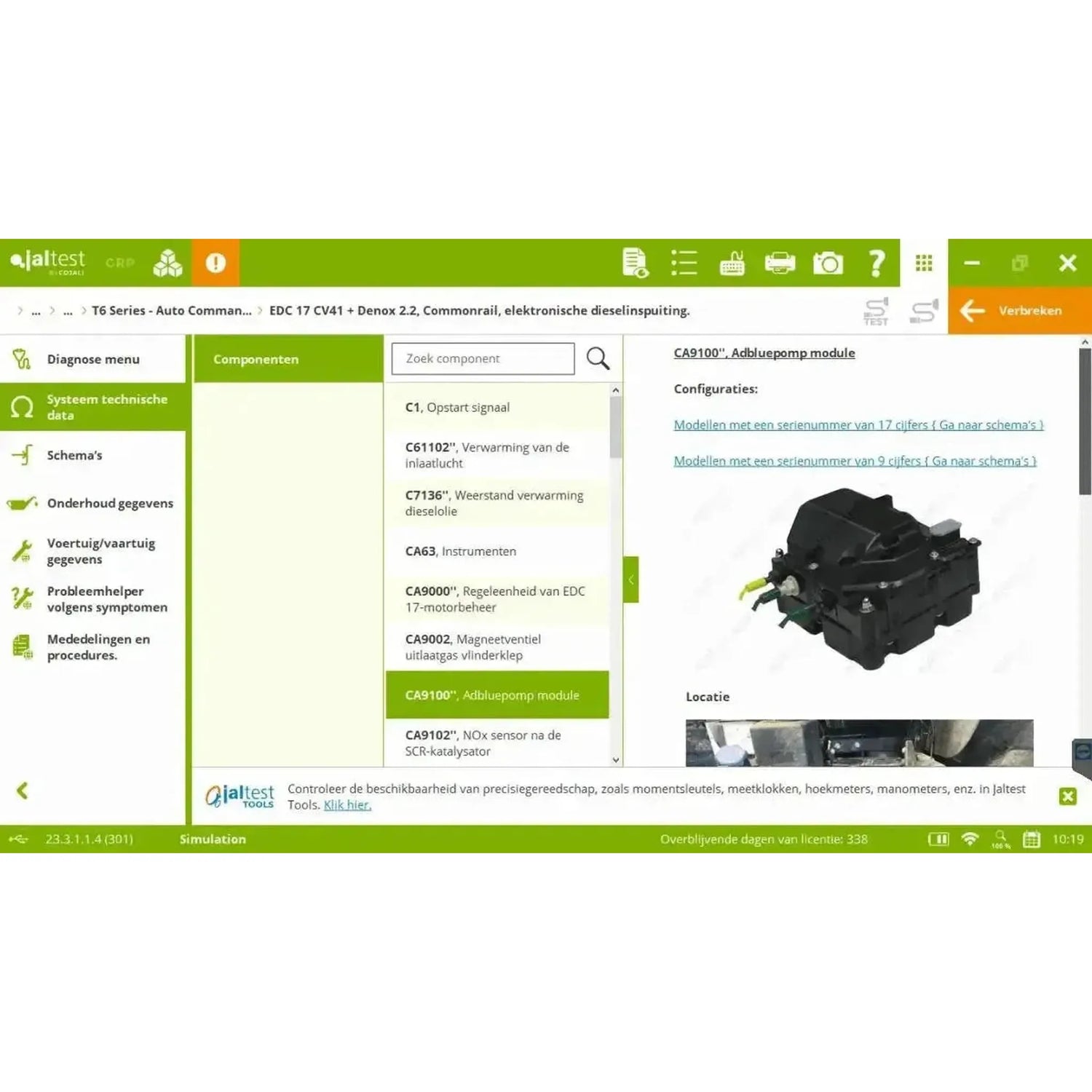

• Tekniset tiedot: Järjestelmän ja koneen tekniset tiedot.

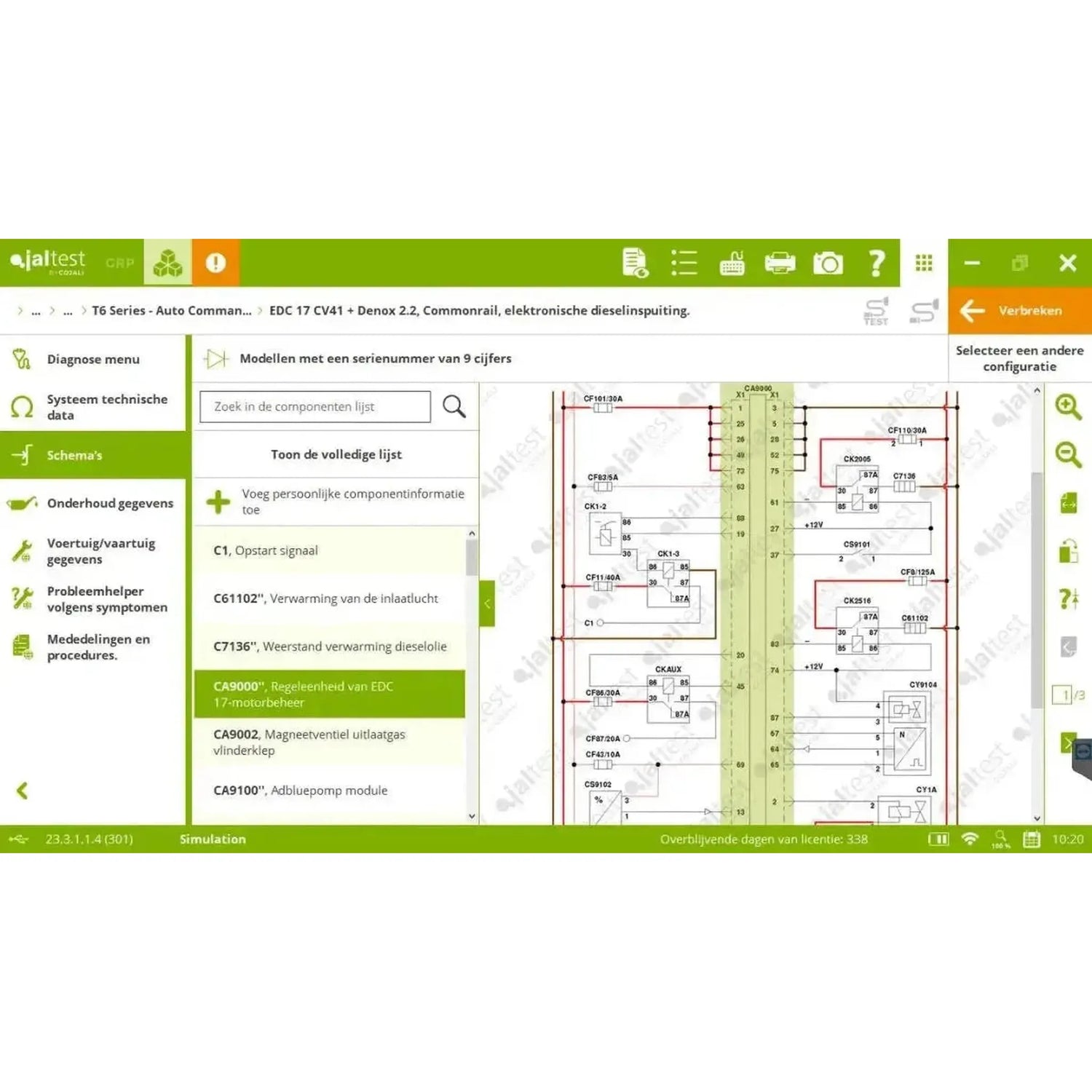

• Kaaviot: Järjestelmän sähkökaaviot.
• Huollon tiedot: Koneen huollon tiedot.
• Ohjeet: Vapauttamisen ohjeet ja työskentelytavat.
• Manuaalinen diagnoosi: Haku ilman järjestelmän itsehavaitsemista.

Ero asiantuntijatilaan verrattuna

Tavallinen diagnoosi on lukemista, mittaamista ja ohjausta. Asiantuntijatilassa muutat lisäksi parametreja ohjausyksiköissä: anturien ja toimilaitteiden kalibrointi, käyttöparametrien säätö ja hiukkassuodattimen palautus. Tämä tila on sisällytetty.

Kaapelit ja tietokone

Laukussa on 16-napainen OBD-kaapeli vakioliitäntää varten. Jos koneessa on valmistajan oma liitin, siihen on olemassa erillinen kaapeli. Maataloudessa ei ole koskaan vaadittu vakioitua OBD-liitäntää, joten nämä liittimet säilyvät myös uusissa koneissa. Ohjelmisto itsensä toimii Windows-tietokoneella.

• Maatalouskaapelisarja (70002003): Kaapelit Deutz-moottoreille, Cat ja Perkins, Fendt, CNH-ryhmän katkaisijalle, Deutz-Fahr Same ja Lamborghini kanssa, Massey Ferguson, Landini, Kubota sekä vihreä 9-napainen Deutsch-liitin.
• Irralliset kaapelit: Saatavilla myös yksittäin, kun työpajassanne on vain yksi merkki.
• Tietokone: Ohjelmisto toimii Windowsilla. Cojali toimittaa Jaltest Rugged PC:n ja A140 Rugged PAD:in; molemmat ovat saatavilla erikseen verkkokaupastamme.

Se, mikä kaapeli sopii koneeseenne, määrittyy koneen diagnoosiliitin, ei moottorin kotelossa olevan merkin perusteella. Tarkista koneen liitin ennen tilaamista: Jos se on 16-napainen OBD2-liitäntä, mukana tuleva JDC213.9 riittää; jos se on valmistajan oma liitin, vastaava kaapeli on maatalouskaapelisarjassa.

Lisenssi ja uusiminen

Ohjelmistolisenssi on voimassa kaksitoista kuukautta aktivoinnista lukien ja se uusitaan sitten vuosittain päivityslisenssin (29764) avulla. Niin kauan kuin lisenssi on voimassa, saatte kaikki uudet ohjelmistoveriot ja pysyy pääsy teknisenä tietoon.

• Uusiminen: Vuosittain päivityslisenssin (29764) avulla, aina uudelleen kaksitoista kuukaudeksi.
• Voimassaoloaika: Kaksitoista kuukautta aktivoinnista.
• Asennukset: Enintään viisi tietokonetta. Jaltest-laite on aina tarpeen ohjelmiston suorittamiseen.
• Rekisteröinti: Aktivoinnin yhteydessä, jokaisen uuden ohjelmistoversion yhteydessä ja sen jälkeen kuuden kuukauden välein.
• Moduulin ostaminen jälkeenpäin: Myöhemmin ostettu moduuli tasataan voimassa olevaan lisenssiin; maksat suhteellisesti.
• Uusimatta jättäminen: Diagnoosi toimii viimeksi asennetulla versiolla, mutta pääsy teknisenä tietoon lakkaa. Cojali tukee vanhentuneita lisenssejä vielä vuoden ajan.

Valinnaiset laajennukset

AGV-moduulin lisäksi on laajennuksia, jotka tilataatte erikseen. Ne eivät ole välttämättömiä diagnoosin suorittamiseksi, mutta laajentavat hakuteosta, tukea tai työkaluja. Seuraavassa on mitä maataloudelle on saatavilla.

• Jaltest INFO Web AGV: Sama hakuteos verkkosivustona, kuukausittain tai vuosittain.
• Jaltest ATS: Yhden vuoden pääsy Cojali-yrityksen englanninkieliseen tekniseen tukipalveluun. Jatkuu automaattisesti; voit peruuttaa kirjallisesti kolmekymmentä päivää ennen voimassaoloajan päättymistä.
• Jaltest Central Services: Toimenpiteet, jotka Cojalin asiantuntijat suorittavat puolestanne, per toimenpide.
• Jaltest ISOBUS: Erillinen tuotelinja koneiden ISOBUS-yhteensopivuuden parantamiseksi, omalla laitteistolla (85002007) ja lisenssillä (85104010).
• Jaltest-työkalut: Muun muassa AdBlue-puhdistussarja maatalouteen, OHW ja sisäiseen kuljetukseen.

Pakkauksen sisältö

• 1x Jaltest Link V9 -liitäntä (70001015)
• 1x Multipin Kit Jaltest AGV (70002002)
• 1x Jaltest (JDC213.9) | Link V9 26-nasteinen DB26 – 16-nasteinen OBD2 -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC100) | Link V9 26-nasteinen DB26 -jatkokaapeli (100 cm) | Liitäntä
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29751) | AGV (Agricultural) | Ohjelmistoaktivointi
• 1x Jaltest (73501007) | AGV (Agricultural) | Ohjelmistolisenssi
• 1x Jaltest INFO Online AGV (29475)
