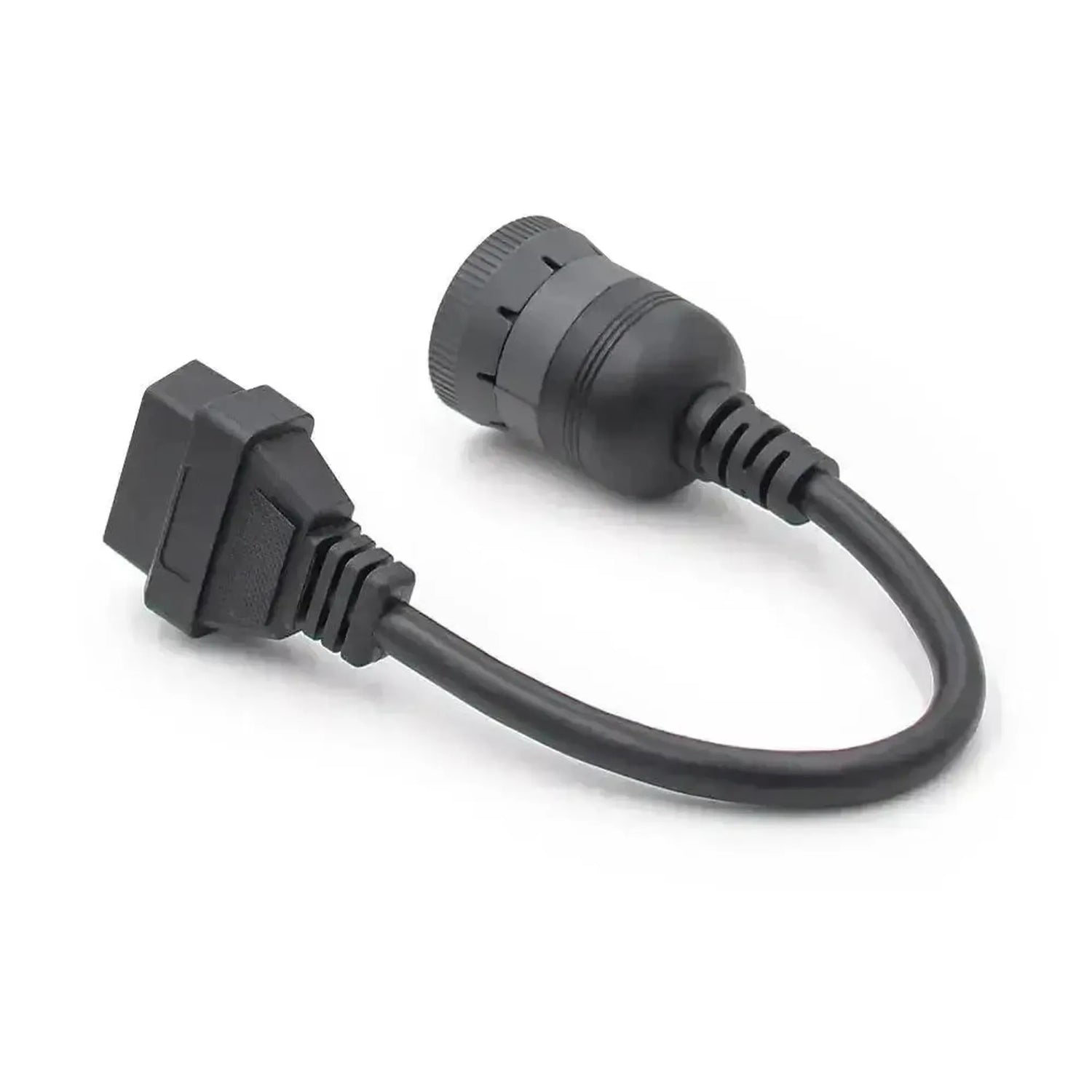

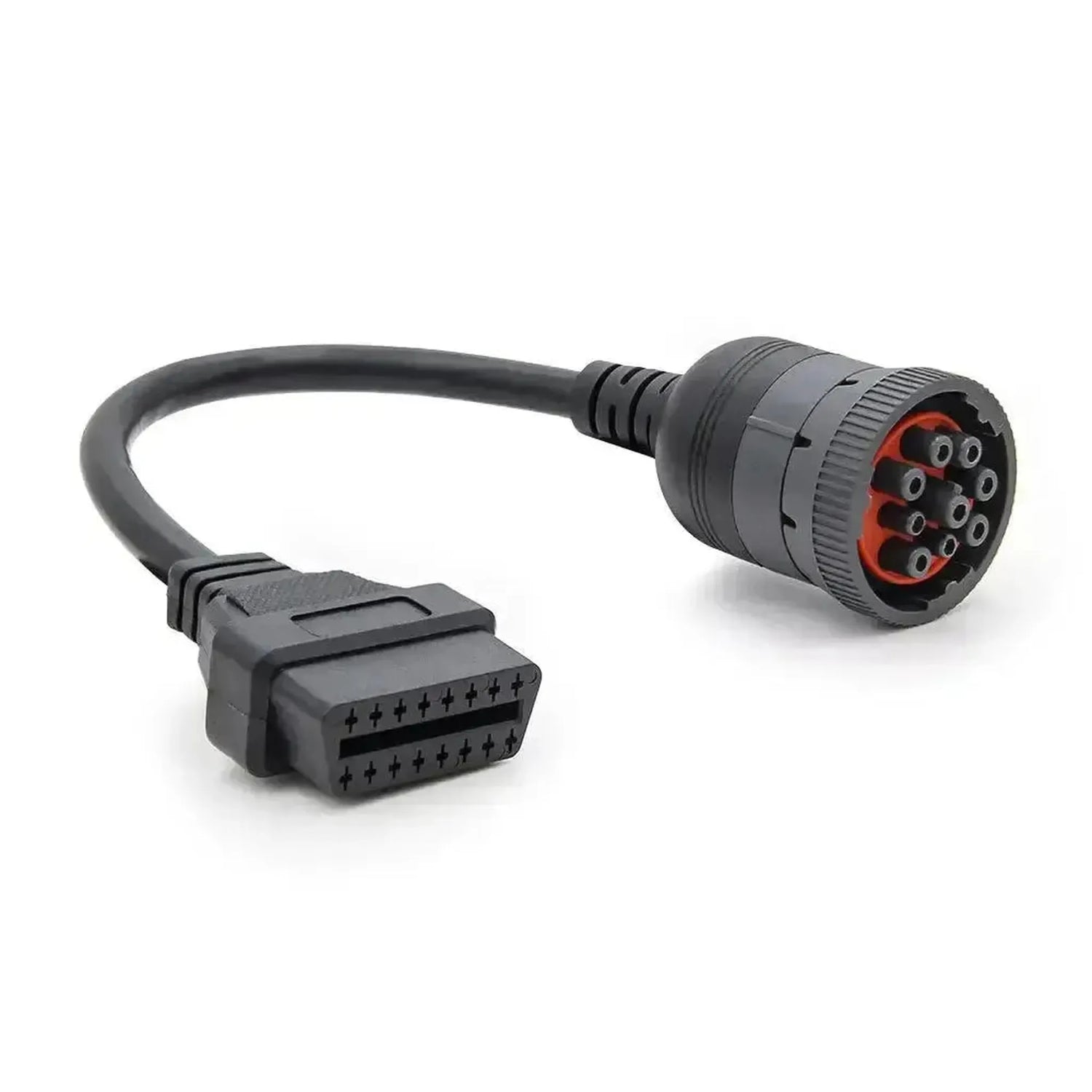

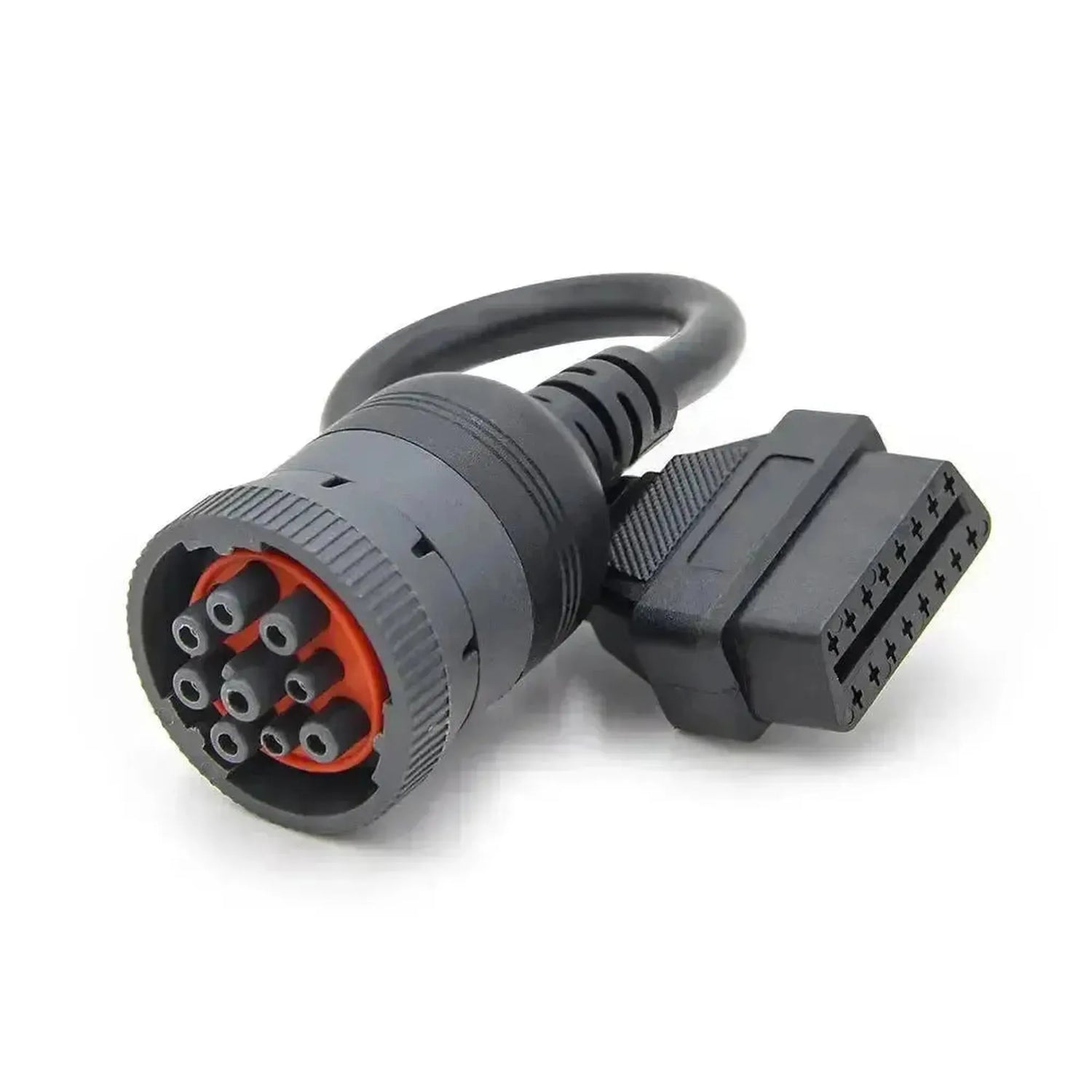

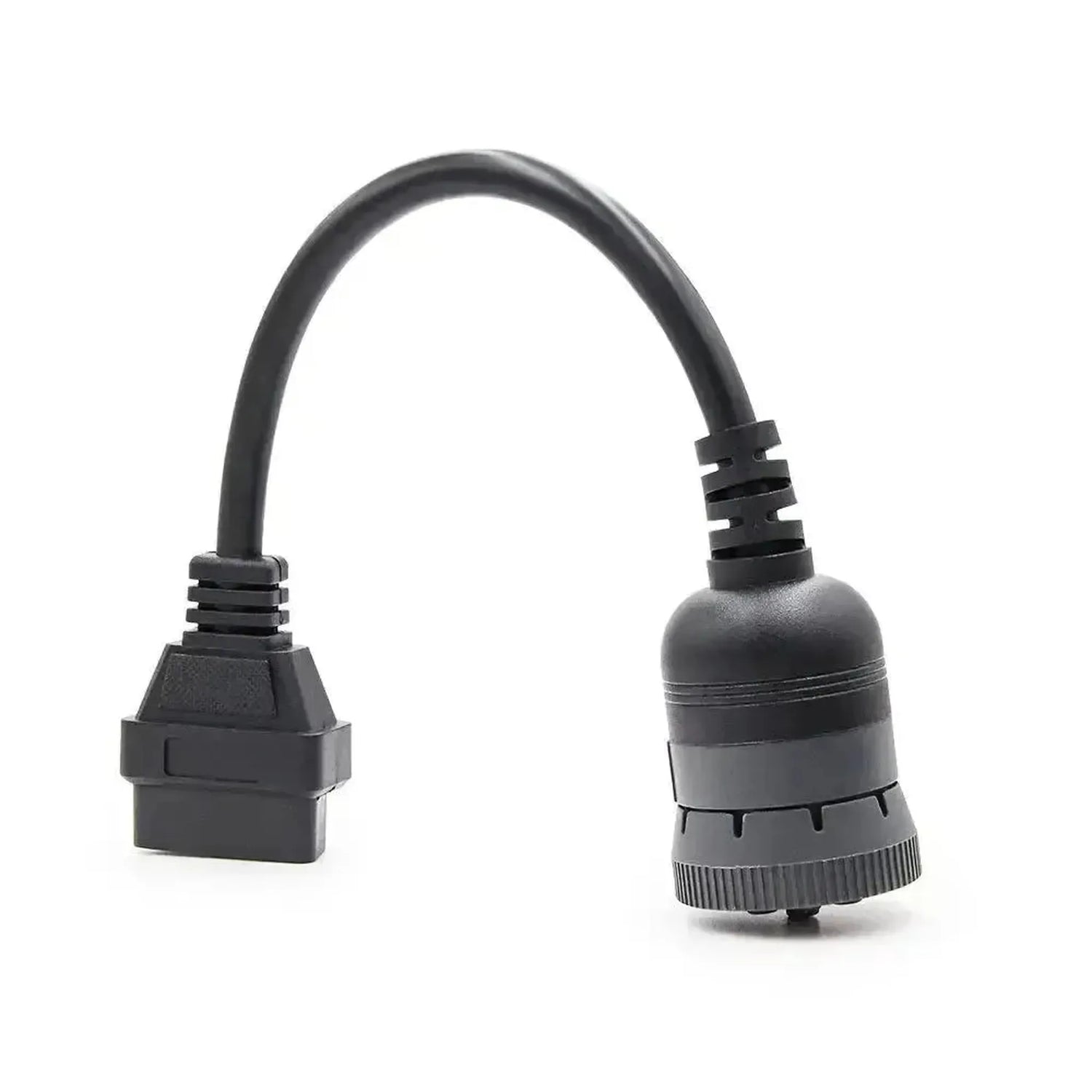

Tämä sovituskaapeli yhdistää SAE J1939 -standardin mukaisen pyöreän 9-pinnisen Deutsch-liittimen lukulaitteeseen, jossa on 16-pinninen OBD2-liitin. Noin vuodesta 2001 lähtien useimmat raskaiden ajoneuvojen valmistajat ovat käyttäneet tätä liitäntää. Se sijaitsee ohjaamossa.
J1939-CAN-väylän kautta voit lukea omalla lukulaitteellasi moottorin ja voimansiirron vikakoodit ja live-datan. Kaapelissa on musta tyypin 1 -liitin, joka sopii noin vuoteen 2015 asti valmistettuihin liitäntöihin. Kaapeli muuntaa liitännän ainoastaan fyysisesti. Lukulaitteen on itse tuettava J1939-diagnoosia.
ETUJA
HUOMIOITAVAA
Käyttökohteet ja toiminnot
Kaapeli on tarkoitettu hyötyajoneuvojen ja raskaan kaluston huoltomekaanikoille, joissa on musta 9-pinninen J1939-liitäntä.
Järjestelmät, joihin pääset käsiksi
- J1939-datalinja: CAN-väylän ohjainyksiköt.
- Moottorinohjaus: Moottorinhallinta.
- Voimansiirto: Varustuksesta riippuen.
Mitä voit tehdä
- Vikakoodit: Lukeminen ja poistaminen järjestelmittäin.
- Live-data: Ajantasaisten mittausarvojen tarkastelu.
- ECU-tiedot: Ohjainyksikön tunnistetiedot.
Näin käytät sitä
- Liitännän etsiminen: Etsi pyöreä 9-pinninen liitäntä ohjaamosta.
- Kytkeminen: Työnnä 9-pinninen liitin paikalleen ja kiristä rengas.
- Lukulaitteen liittäminen: Kytke 16-pinninen liitin kaapeliin.
- Virta päälle: Kytke virta päälle, mutta älä käynnistä moottoria.
- Lukeminen: Valitse valikosta merkki tai J1939-diagnoosi.
Yhteensopivat ajoneuvot ja käyttökohteet
Ratkaisevaa on musta 9-pinninen Deutsch-liitäntä J1939-väylälle. Sitä löytyy muun muassa seuraavien merkkien ajoneuvoista ja koneista:
Freightliner:
- Kuorma-autot 9-pinnisellä liitännällä: 2006–2015.
Caterpillar:
- Koneet 9-pinnisellä liitännällä: Valmistusvuosi tyypistä riippuen.

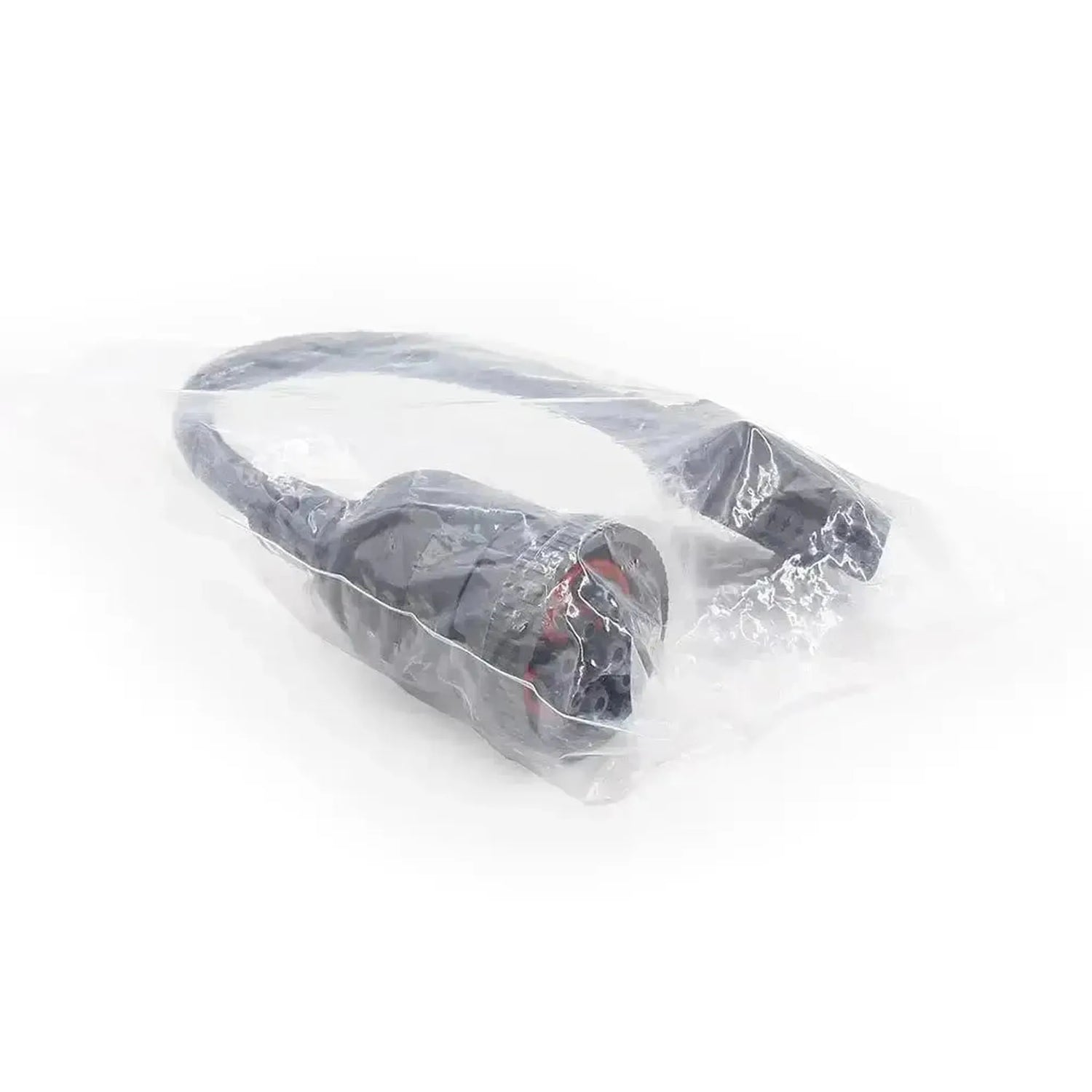

Pakkauksen sisältö
- 1x Universaali 9-pinninen J1939 – 16-pinninen OBD2 sovituskaapeli | Hyöty- ja työajoneuvo
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- AsTools
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Välijohto

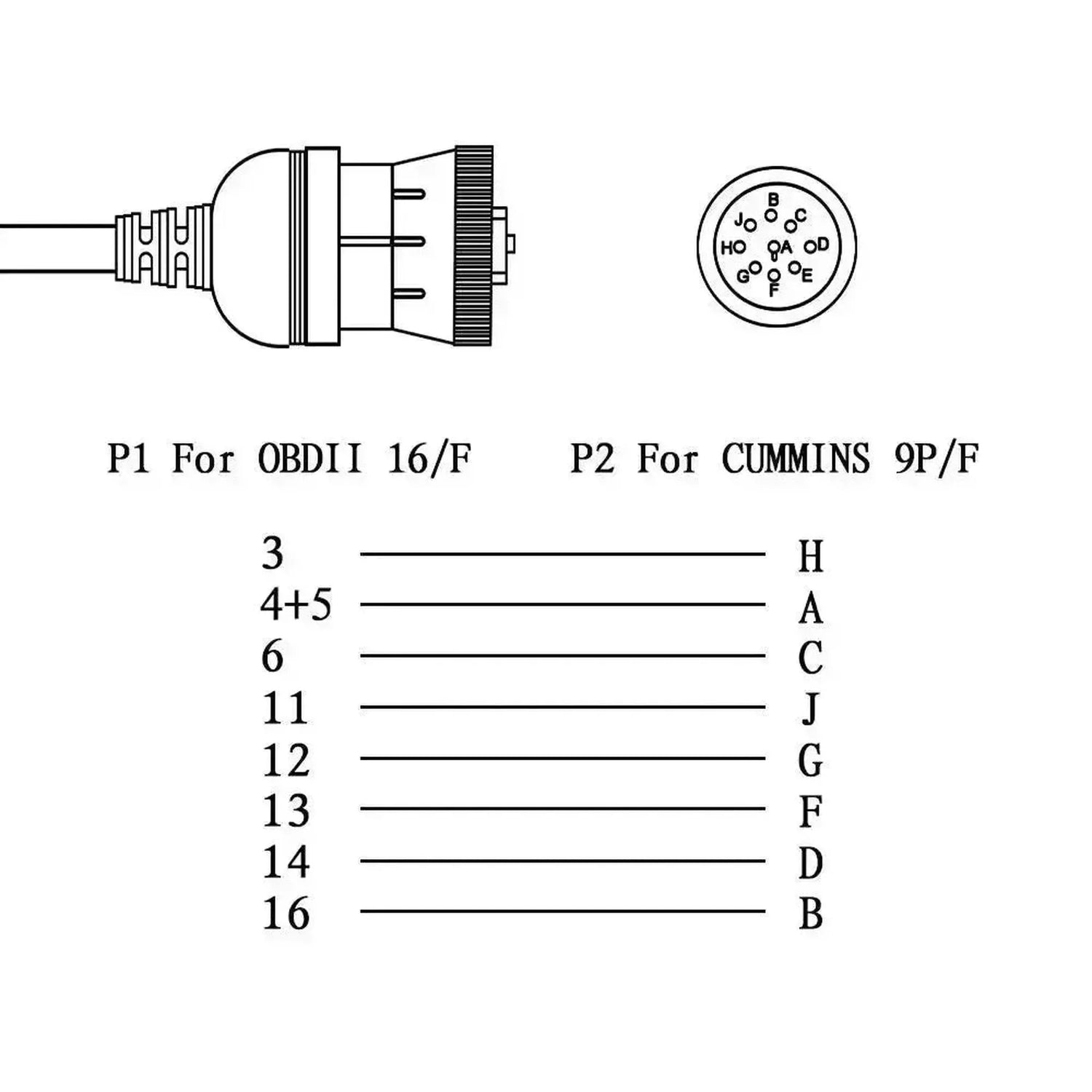

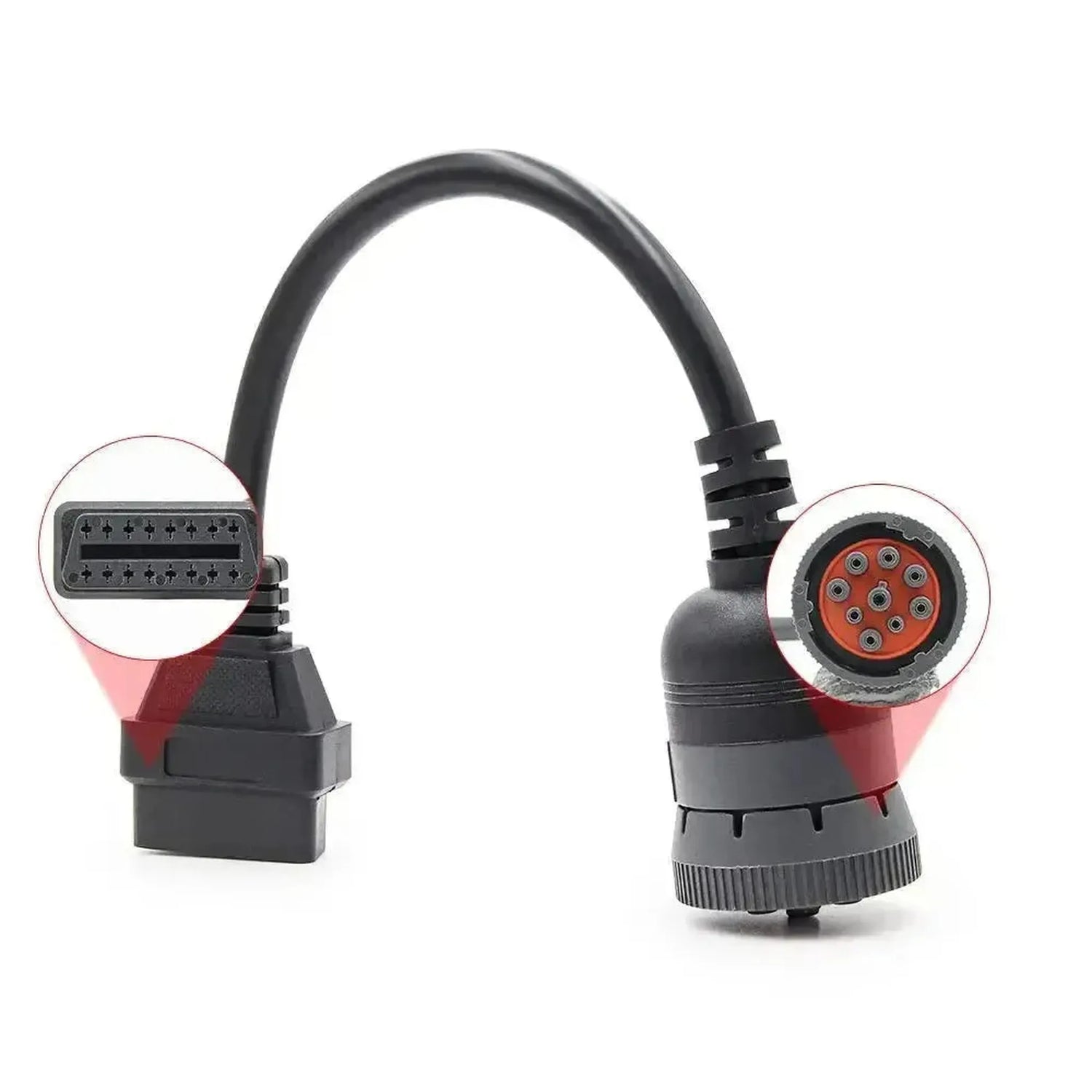

Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 9-napainen Deutsch, musta (tyyppi 1)
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2 (J1962)
- Mitä tiedonsiirtolinjoja pitkin johto välittää signaalit. Ajoneuvon ja testerin on käytettävä samaa tiedonsiirtotapaa.Tiedonsiirto
- CAN-bus
- SAE J1939
Muut tekniset tiedot
- Käyttökohde
- Hyötyajoneuvot ja koneet, joissa on 9-pinninen Deutsch-diagnoosiliitäntä (SAE J1939, tyyppi 1)
- Toiminta
- Passiivinen, ei protokollamuunnosta
- Segmentti
- Hyöty- ja työajoneuvo
