Toepassingen en functionaliteiten

De UltraDiag Moto is bedoeld voor motorwerkplaatsen en monteurs die veel verschillende merken onderhouden. Hieronder staat wat het toestel kan.

Diagnosefuncties

• Auto VIN: De motor herkennen via het VIN.
• Alle systemen: Motor, ABS, transmissie, dashboard en meer.
• Foutcodes: Lezen en wissen per regelmodule.
• Live data: Als tekst of grafiek.
• Actuatortests: Injectoren, gasklep en ventilatoren aansturen.
• ECU-informatie: Softwareversie en onderdeelnummers.

Software

• Diagnoserapporten: Resultaten opslaan en delen.
• Diagnose-feedback: Een probleem met logbestanden aan Topdon melden.
• Hulp op afstand: Ondersteuning via Remote Desktop.
• Updates via WiFi: Software en firmware bijwerken.

Zo gebruikt u hem

1. Registreren: Registreer de tablet en werk hem via WiFi bij.
2. Kabel kiezen: Zoek met DLC-locatie de poort en de juiste kabel op.
3. Aansluiten: Contact uit, sluit de VCI aan en koppel via Bluetooth.
4. Scannen: Herken de motor via het VIN en scan alle systemen.
5. Herstellen: Gebruik live data, tests en servicefuncties en wis de codes.

Service en onderhoudsfuncties

De UltraDiag Moto heeft een uitgebreide set service- en resetfuncties. Welke functie werkt, verschilt per merk, model en bouwjaar.

Motor en transmissie

• Onderhoudsinterval: De servicemelding terugzetten na een beurt.
• Gasklep (TPS): De gasklep inleren na reiniging of vervanging.
• Stationair toerental: Het stationaire toerental afstellen.
• CO-afstelling: De CO-waarde van de motor afstellen.
• Lucht-brandstof (A/F): De mengselwaarden resetten.
• Koppeling: De koppeling opnieuw inleren.
• ECU reset: Een regelapparaat terugzetten.

Remmen en onderstel

• ABS ontluchten: Lucht uit het ABS-systeem verwijderen.
• Stuurhoeksensor (SAS): De sensor kalibreren.
• Hellingshoeksensor: De sensor kalibreren na vervanging.
• TPMS: Het bandenspanningssysteem resetten.

Elektrisch systeem

• Accuregistratie (BMS): Een nieuwe accu aanmelden.
• Startonderbreker (IMMO): Sleutels inleren, verschilt per merk.
• Kilometerstand (ODO): Schrijven na vervanging van het dashboard.
• VIN schrijven: Het VIN in een regelapparaat zetten.

Algemeen en modules

• Personalisatie: Instellingen van de motor aanpassen.
• Functies aan of uit: Fabrieksinstellingen in- of uitschakelen.
• Cruise control: Het systeem kalibreren.
• Componenten adapteren: Nieuwe onderdelen aanmelden.

Speciale functies en mogelijkheden

Naast diagnose en service geeft de tablet reparatie-informatie:

• TSB's: Technische servicebulletins van de fabrikant.
• DLC-locatie: Waar de diagnosestekker op de motor zit.
• DLC-query: Welke van de 29 kabels u nodig heeft.
• Dekking opzoeken: Per model de ondersteunde functies.

Ondersteunde voertuigmerken

Bepalend is de combinatie van merk, model en bouwjaar, niet het merk alleen. De dekking verschilt per functie; controleer vooraf of uw model en de gewenste functie erin staan.

Merken voor diagnose

Topdon noemt Europese, Aziatische, Amerikaanse en Chinese motormerken.

• Europees: Adiva, Agusta, AJP, Aprilia, Benelli, Benelli DSK, BMW, Brixton, Brose, Brough, Derbi, Ducati, Fantic, FB Mondial, Geon, GGTechnik, Gilera, Goes, HM, Husqvarna, Italjet, KL, KSR Moto, KTM, Lambretta, Lexmoto, Macbor, Malaguti, Mash, MBK, MBP, MH, Minsk, Mitt, Morini, Moto Guzzi, Motron, Mutt, Overbikes, Peugeot, Piaggio, Qooder, Quadro, Rieju, Sherco, Sinnis, Stels, SWM, Triumph, Trmotor, Ural, Vent, Verve, Vespa, Wottan
• Aziatisch: Aeon, Bajaj, Daelim, Hartford, Honda, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TGB, TVS, Yamaha
• Amerikaans: AKT, Arctic Cat, BRP, Coleman, CSC, Dafra, Harley-Davidson, Indian, Keller, Polaris, RVM, UM, Victory
• Chinees: CFMOTO, Haojue, Hisun, Keeway, Voge, Zeeho

Topdon werkt de dekking met software-updates bij. Per model ziet u de dekking in de tablet onder Vehicle Coverage Lookup.

Licentie-informatie

Bij aanschaf via AsTools krijgt u 1 jaar software-updates.

• Bij aanschaf: Registreer de tablet en werk hem volledig bij.
• Het eerste jaar: Nieuwe modellen, functies en correcties, via WiFi.
• Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
• Na 1 jaar: Voor nieuwe software en modellen verlengt u de licentie.
• Verlengen: Met de Topdon UltraDiag Moto update-licentie, los verkrijgbaar in onze webshop.

Verpakkingsinhoud

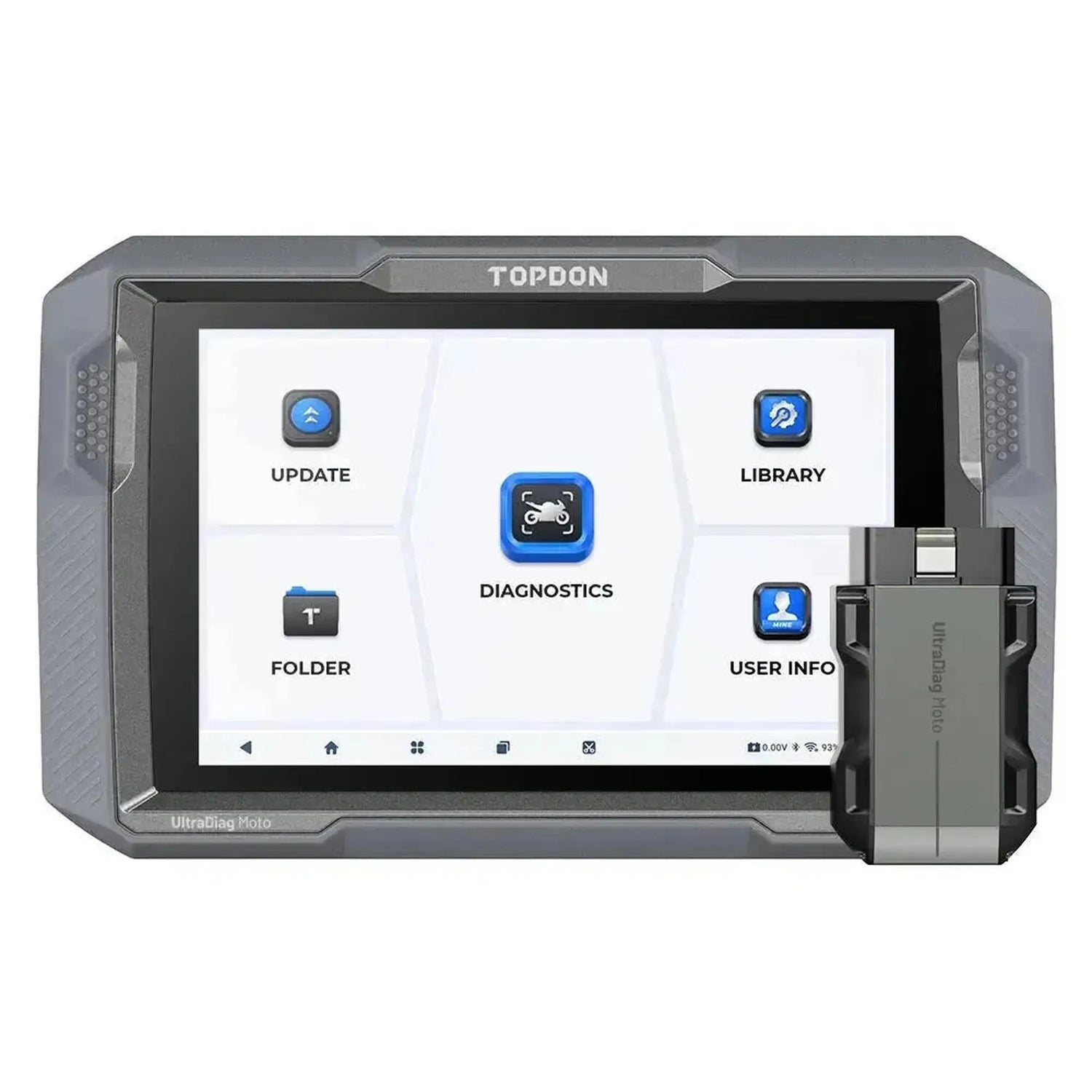

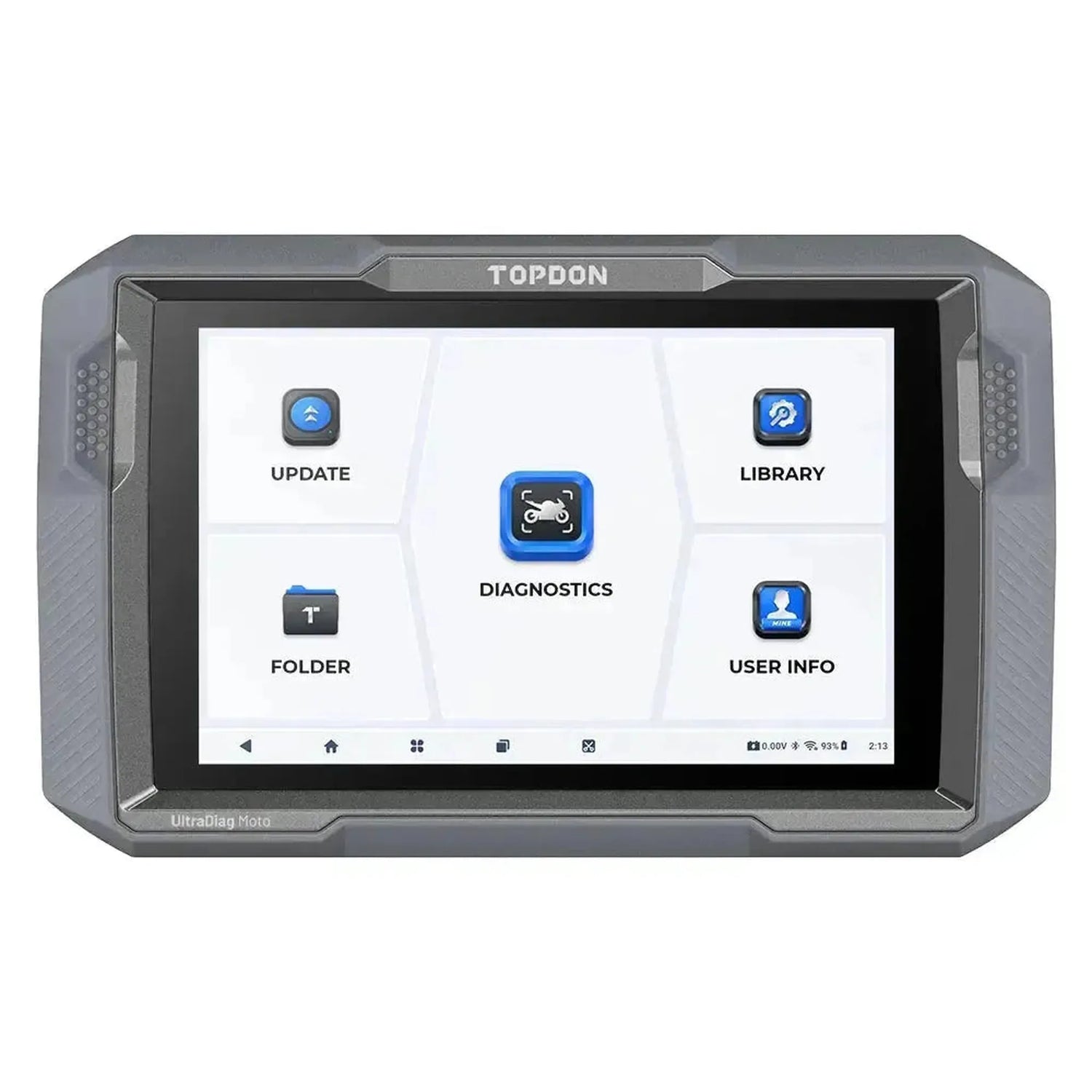

• 1x Topdon UltraDiag Moto-tablet
• 1x UltraDiag Moto VCI
• 29x Motorfiets-diagnosekabels
• 1x OBD2-verlengkabel
• 1x 3-in-1 voedingsadapter
• 1x USB-A naar USB-C-kabel
• 1x Snelstartgids
• 1x Opbergkoffer
