Topdon TopScan Moto 3-in-1 Kabelpaketti lisävarusteet on fyysinen laajennussarja moottoripyörien diagnostiikkaan eri merkeillä. Tämän kaapelisarjan tarkoitus on muodostaa luotettava yhteys tavallisen 16-nastaisen OBD2-diagnostiikkalaitteen ja moottoripyörien merkkikohtaisten dataporttien välille. Sarjan ominaisuuksiin kuuluvat sovitinkaapelit, joissa on tarkka laitteistopinni-out K-line- ja CAN-bus-kommunikaatiosignaalien reititykseen moottorin ohjausyksiköstä (ECU) testauslaitteeseeen.
Yhdistettäessä sisäinen johdotus muuntaa ajoneuvon liittimen erityisen nastoituksen mekaanisesti ja sähköisesti standardoituun J1962 OBD2-liitäntään. Tämä mahdollistaa lukemisen, koodauksen ja vikakoodin poistamisen yleiskäyttöisillä laitteilla. Moottoripyöräjärjestelmille, jotka eivät toimita 12V-virtaa omasta diagnostiikkaportista, järjestelmä käyttää 3-nastaista siirtokaaapelia integroiduilla akun nastoilla. Näin saadaan käyttöjännite suoraan ajoneuvon akusta, mikä takaa vakaan virransyötön diagnostiikkalaitteelle aktiivisten diagnostiikkaprosessien aikana.
VAHVUUDET
HUOMIOITAVAT ASIAT
Sovellutukset ja toiminnot
Tämä sovitinsarja mahdollistaa yleiskäyttöisten diagnostiikkaapuvälineiden liittämisen suljettuihin, merkkikohtaisiin moottoripyöräverkkoihin tiedonsiirron muodostamiseksi.
- OBD2-signaalin muunnos: Muuntaa ajoneuvon liittimen erityisen nastoituksen mekaanisesti ja sähköisesti standardiin 16-nastaisen naaihin OBD2-muotoon, jotta vakio-OBD-liittimet voidaan yhdistää.
- Ulkoinen virransyöttö: Toimittaa integroitujen krokodiiliklamppien kautta vakaan 12V-käyttöjännitteen yhdistettyyn diagnostiikkalaitteeseen vanhempien moottoripyörien luettaessa, jotka eivät toimita virtaa diagnostiikkaportista.
- Laitteistopohjainen protokollan siirto: Helpottaa oikean johdoituksen muodostamista kommunikaatiosignaalien, kuten CAN High, CAN Low ja K-line, virheettömälle siirrolle moottorin ohjausyksikön ja diagnostiikkalaitteen välillä.
Erikoisominaisuudet ja mahdollisuudet
Kaapelipaketti sisältää erityisiä rakenteita diagnostiikkaistuimien tehokkaamman ja turvallisemman järjestelyn toteuttamiseksi korjaamossa.
- Yhdistetty Y-kaapeliasettelu: Yhdistää usein käytetyt 4-nastoinen ja 6-nastoinen liitäntä Harley-Davidsonille yhteen kattavaan sovitinkaapeliin, jolloin oikea liitin on heti käytettävissä ilman kaapelien vaihtamista.
- Integroitu sulakepidike: Akun nastaliitin on varustettu vaihdettavalla standardisulakkeella plus-johdossa. Tämä suojaa sekä diagnostiikkalaitetta että ajoneuvon sähköistöä jännitepiikeiltä ja oikosululta testauksen aikana.

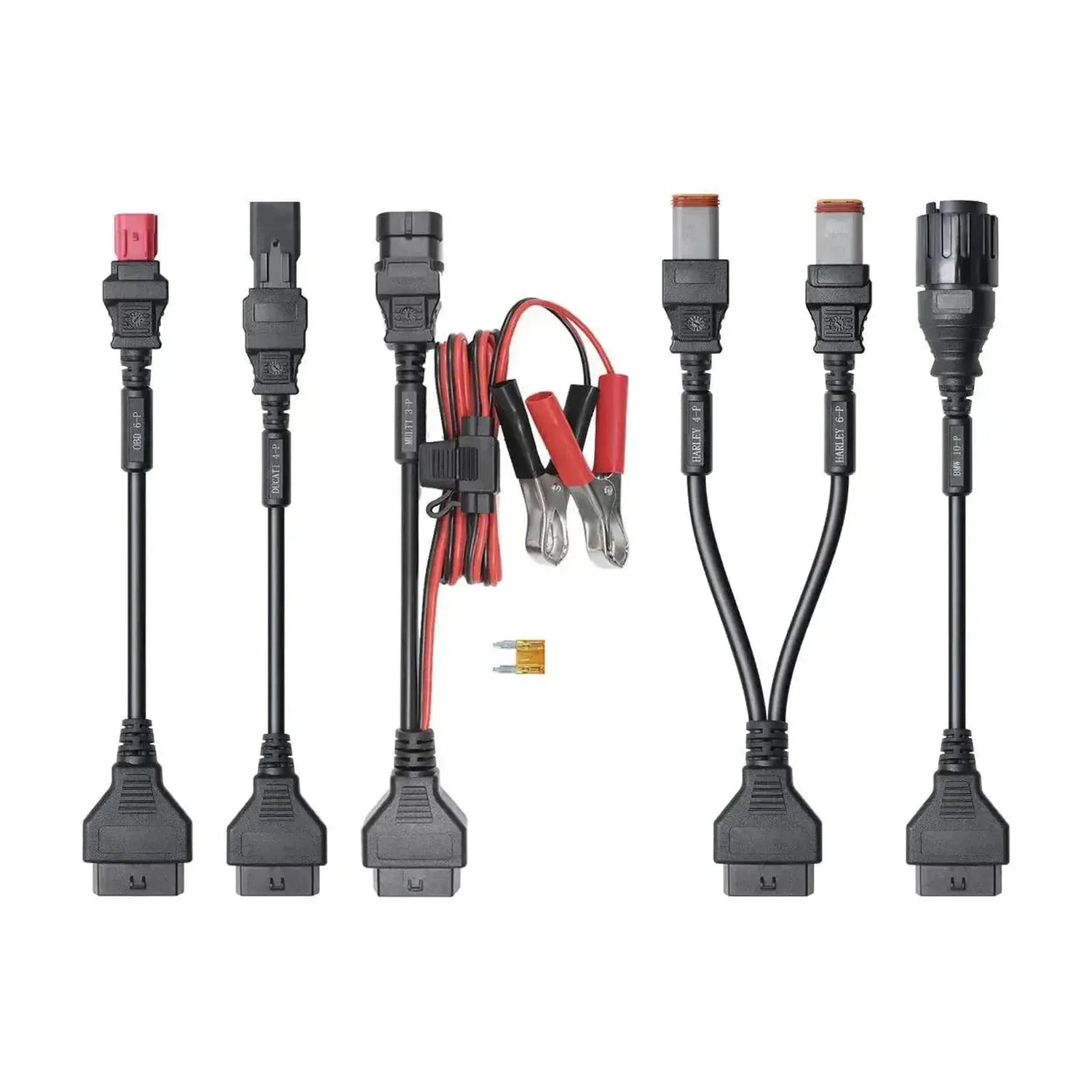

Pakkauksen sisältö
- 1x Topdon TopScan Moto 3-in-1 Kabelpaketti
- 1x OBD 6-P sovitinkaapeli (punainen)
- 1x DUCATI 4-P sovitinkaapeli
- 1x MULTI 3-P sovitinkaapeli 12V akun nastoilla
- 1x HARLEY 4-P ja 6-P Y-sovitinkaapeli
- 1x BMW 10-P sovitinkaapeli
- 1x Varasulake
Tekniset tiedot
| Määrittely | Kuvaus |
|---|---|
| Tuotteen valmistaja | Topdon |
| Tuotemalli | TopScan Moto 3-in-1 Kabelpaketti |
| Testauslaitteen liitäntä | 16-nastainen OBD2 (J1962) naaras |
| Moottoripyörien liittimet | BMW 10-nastainen, Harley 4-nastainen, Harley 6-nastainen, Ducati 4-nastainen, OBD 6-nastainen, Multi 3-nastainen |
| Tuetut protokollat | Pass-through CAN-väylään ja K-linjalle (testerin mukaan) |
| Virransyöttötapa | Ajoneuvon diagnostiikkakautta tai mukana toimitettujen 12 V akun liittimien kautta |
| Sähköinen suojaus | Integroitu sulake ulkoisen virransyöttökaapelin yhteydessä |
