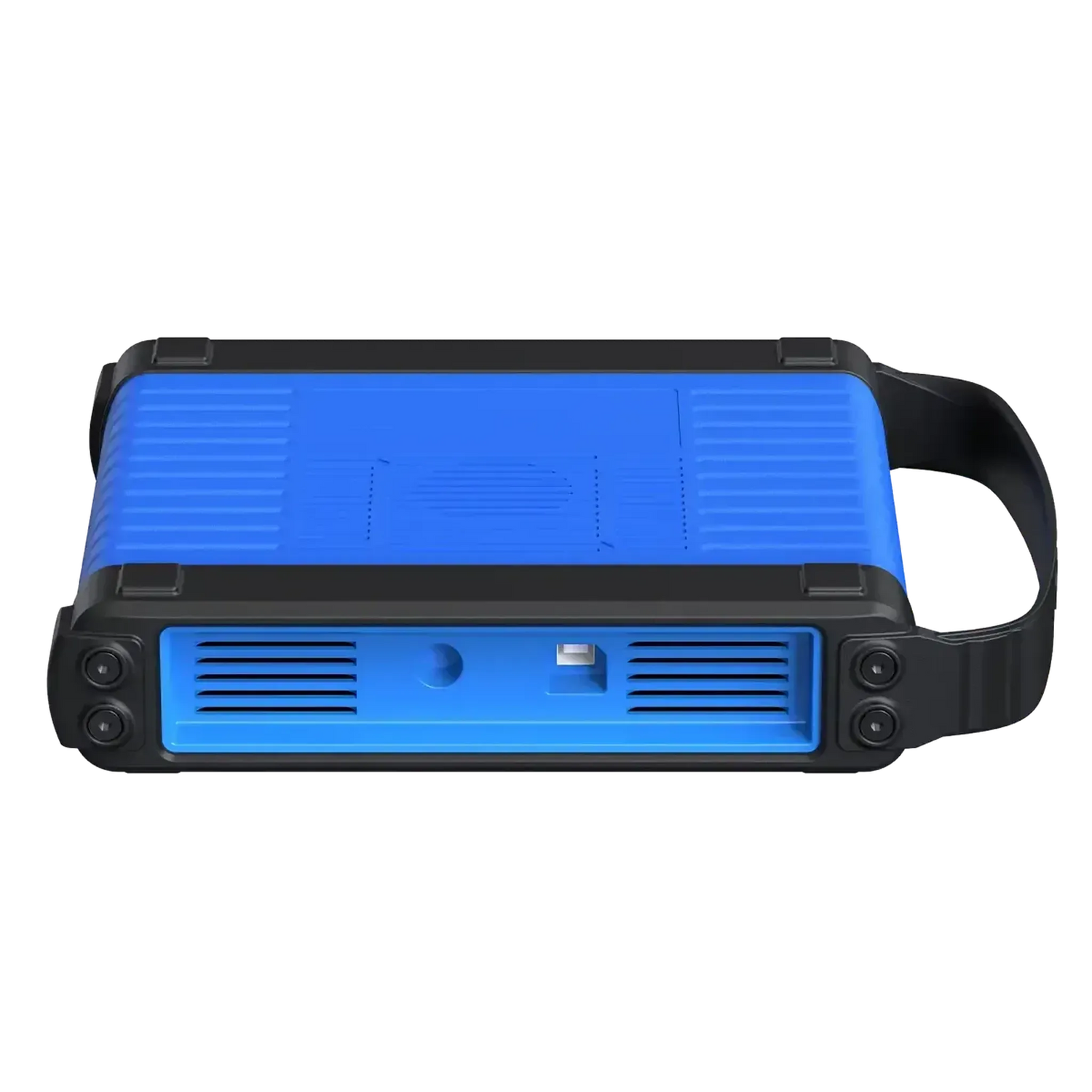

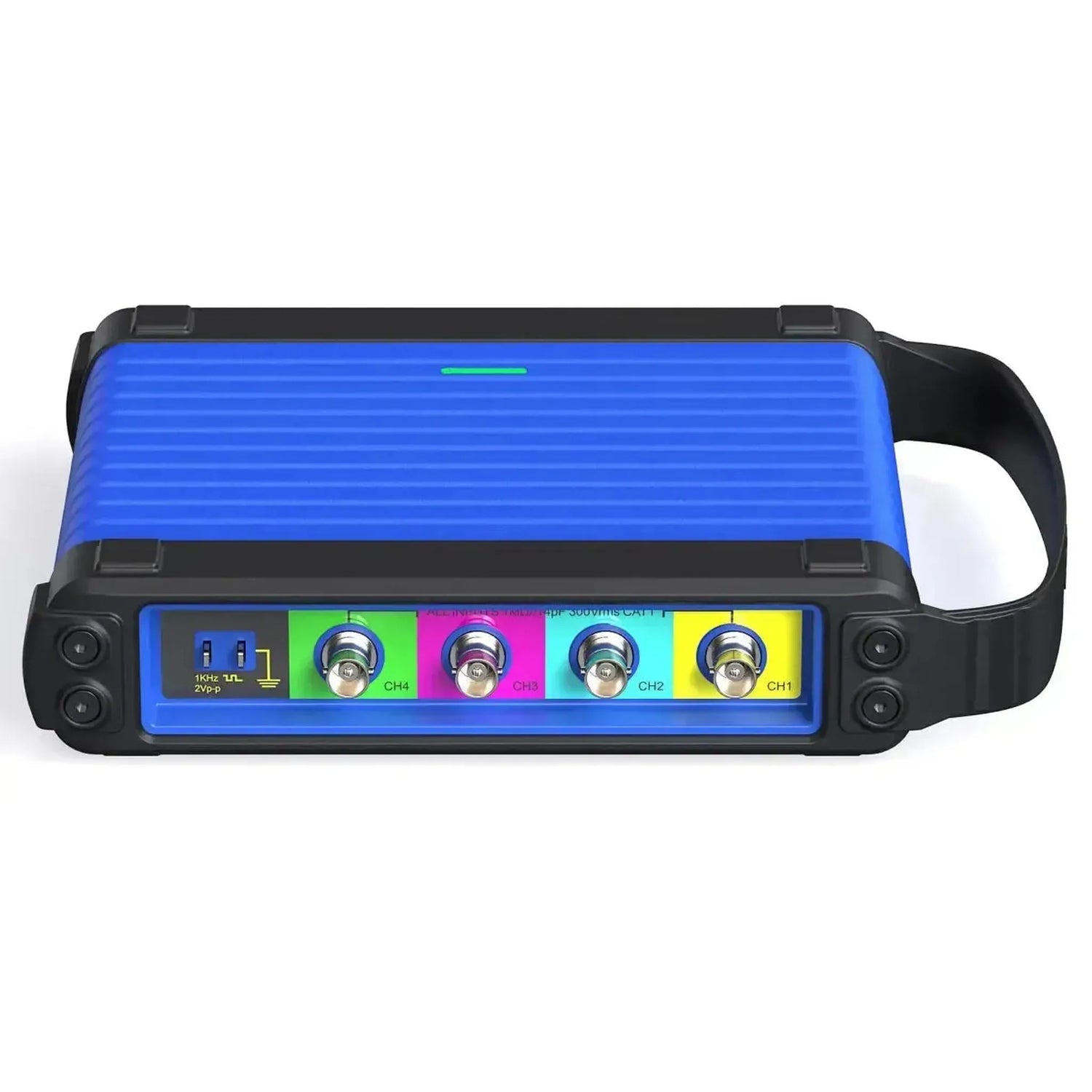

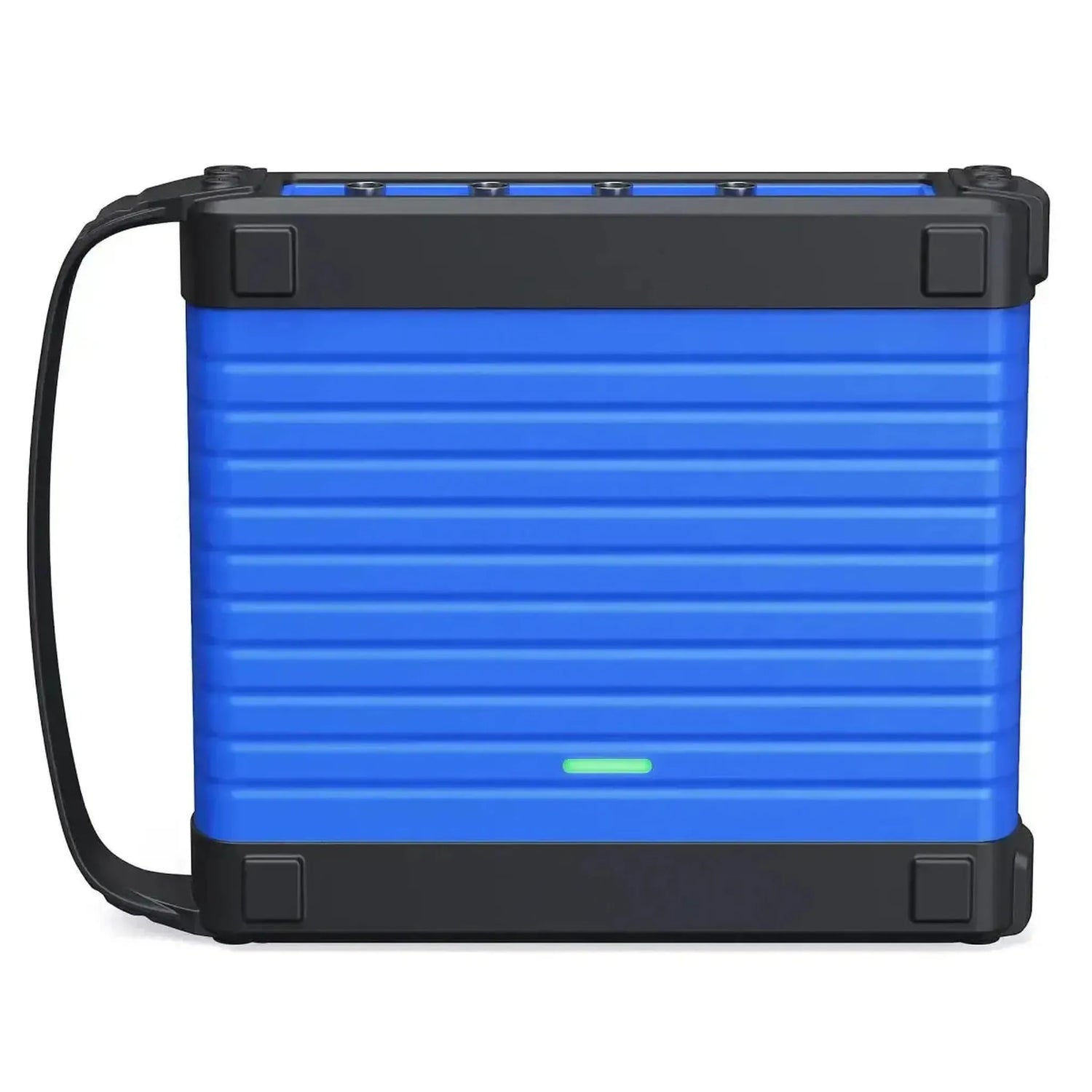

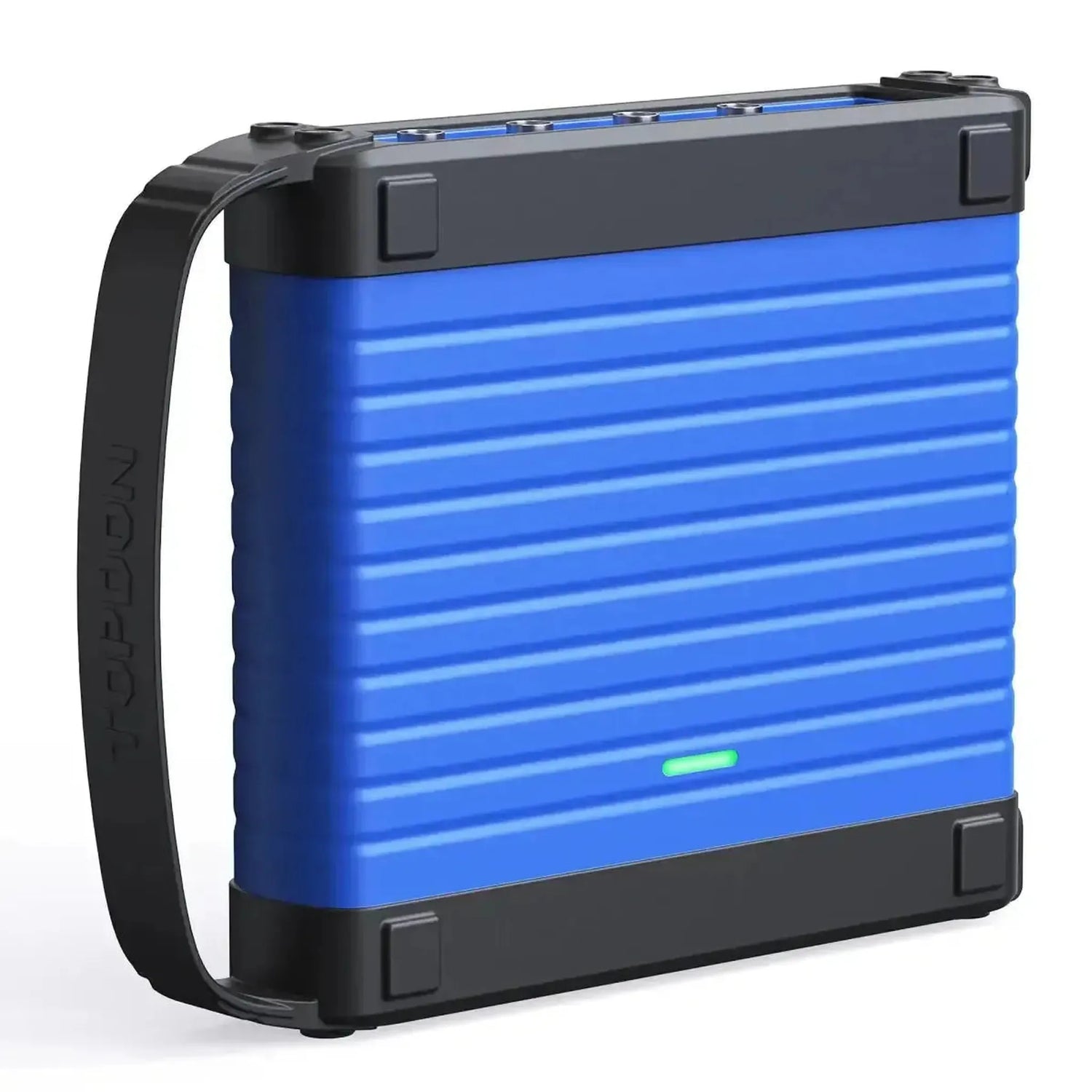

Topdon Phoenix Scope | Oskilloskooppi (4-kanavainen)

Topdon Phoenix Scope on 4-kanavainen oskilloskooppi, joka on kehitetty autosähköisen ja johdotusongelmien diagnosointiin. Laite toimii laajennusmoduulina Topdon Phoenix sarjan diagnostiikkatableteille ja tarjoaa 100 MHz kaistanleveyden ja 1 GSa/s näytteenottonopeuden. Se tallentaa piiriosignaaleja ja signaalinkuvioita, mikä mahdollistaa teknikkoille yksityiskohtaiset havainnot ja vikaanalyysit, mukaan lukien satunnaisten häiriöiden havaitseminen pitkän näytteenottoajan ansiosta.

Oskilloskoopissa on 50 Mpts muistin syvyys, mikä mahdollistaa sekä signaalin kokonaiskuvan tarkastelun että yksityiskohtien suurentamisen. Järjestelmä tukee 23 erityypistä automaattista mittausta ja kehittyneitä laukaisutoimintoja, kuten reunaa ja pulssinleveyttä. Käyttäjät voivat tallentaa, toistaa ja suorittaa matemaattisia operaatioita aaltomuodoille, mukaan lukien yhteen- ja vähennyslasku, kertolasku, jakolasku sekä Fast Fourier Transform (FFT). Järjestelmäasetukset voidaan tallentaa konfiguraatiotiedostoiksi ja ladata suoraan uudelleen käyttöä varten.

Soveltaminen ja toiminnallisuus:

Tämä oskilloskooppi on suunniteltu ajoneuvon sähköisten signaalien yksityiskohtaiseen analysointiin. Toiminnallisuus sisältää:

• Ajoneuvospesifikaaliset testit: Esiohjelmoidut testit piireille, sensoreille, toimilaitteille, sytytysille ja viestintäverkoille (kuten CAN ja LIN) erilaisille ajoneuvon malleille spesifioitujen parametrien kanssa.
• Automaattiset mittaukset: Tarjoaa 23 erilaista automaattista mittausta, jotka voidaan valita yhdellä klikkauksella, mikä yksinkertaistaa parametrien manuaalista säätöä.
• Kehittyneet laukaisutoiminnot: Laajat laukaisu- mahdollisuudet monimutkaisten signaalien vakaiden aaltomuotojen tallentamiseksi ja analysoimiseksi.
• Korkea muistin syvyys: 50 Mpts syvyys mahdollistaa yksityiskohtaisten signaalitietojen tallentamisen ja syvällisen suurentamisen tietohäviön ilman.
• Tallennus ja toisto: Aaltomuodot voidaan tallentaa ja varastoida tietyssä muodossa myöhempää analyysia ja vertailua varten.
• Matemaattiset operaatiot: Tukee erilaisia matemaattisia funktioita (yhteen- ja vähennyslasku, kertolasku, jakolasku) ja FFT:tä syvälliseen signaalien analysointiin.
• Kohdistintoiminta: Itsenäiset vaaka- ja pystysuuntaiset kohdistimet sekä kohdistimen seuranta tarkkoja aaltomuodon mittauksia varten.

Pakkauksen sisältö:

• 1x Topdon Phoenix Scope
• 2x BNC-banaaniliitin kaapeli
• 2x Oskilloskooppi-anturi
• 8x Krokotiiliterminaali (4x punainen, 4x musta)
• 1x Back-pinning anturisarja
• 1x USB Type-C kaapeli
• 1x Käyttöohje

Tekniset tiedot:
