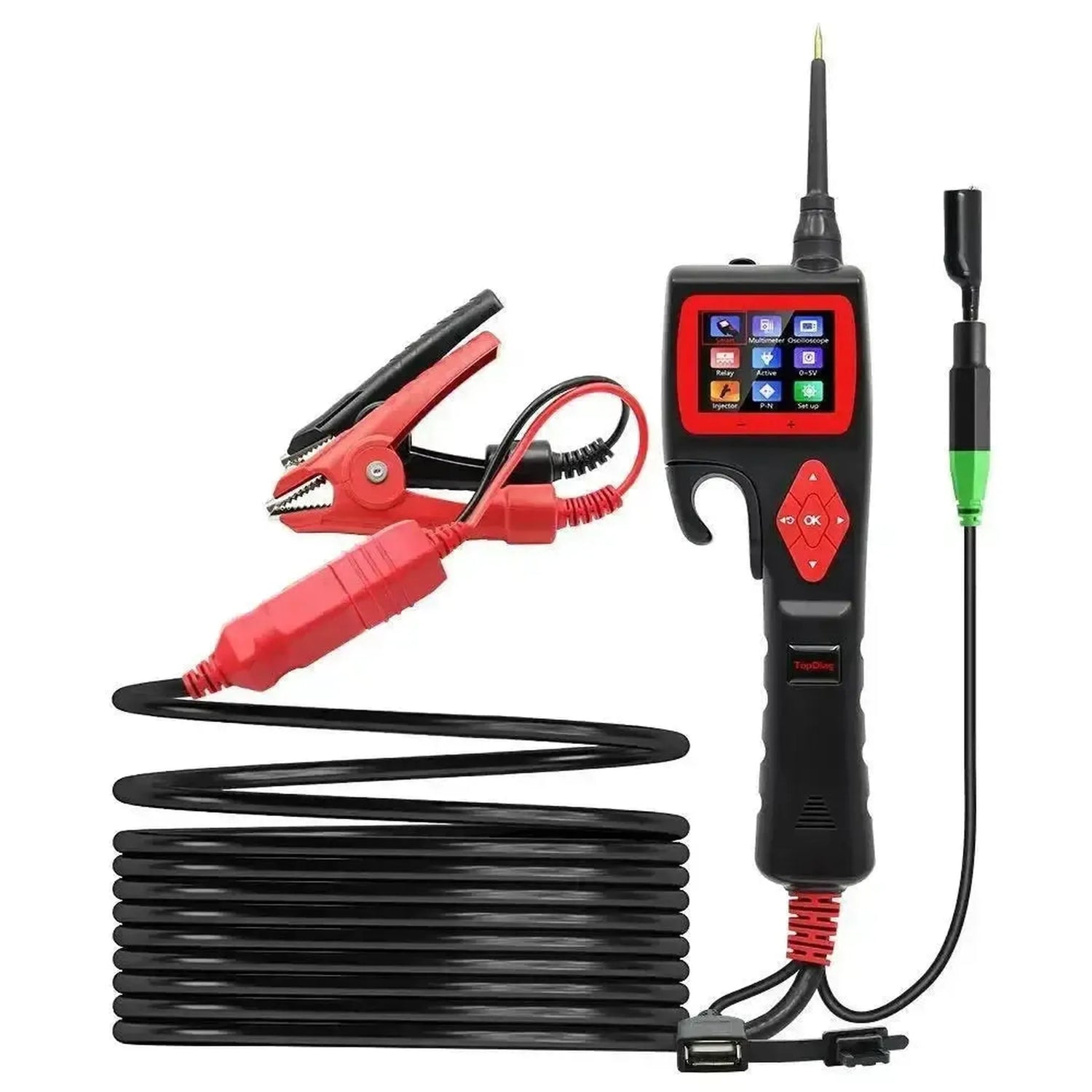

TopDiag P200 on multimetrillä ja oskilloskoopilla varustettu piirintestari 12 V ja 24 V ajoneuvoille. Sen virransyöttö tulee ajoneuvon akusta, ja se toimii alueella 9–30 V. Se mittaa jännitettä alkaen 0,1 V, vastusta välillä 1 Ω–200 kΩ ja virtaa enintään 18 A, ja näyttää signaalit käyrinä oskilloskooppitilassa.
Smart-tilassa laite tunnistaa itse, onko kyseessä jännite vai vastus. Erilliset testit ovat saatavilla releille, ruiskuttimille, diodeille ja napaisuudelle, ja voit aktivoida komponentteja enintään 18 A:n virralla. Säädettävä 0–5 V virtalähde simuloi anturisignaaleja. Säädettävä virrankatkaisin ja 25 A:n sulake suojaavat sekä testeriä että ajoneuvoa. Kaikki on pakattu säilytyslaukkuun.
ETUJA
HUOMIOITAVAA
Käyttökohteet ja toiminnot
P200 on tarkoitettu asentajille ja autosähköasentajille, jotka haluavat johdotuksen lisäksi tarkastaa antureita, toimilaitteita, releitä ja ruiskuttimia.
Mittaus

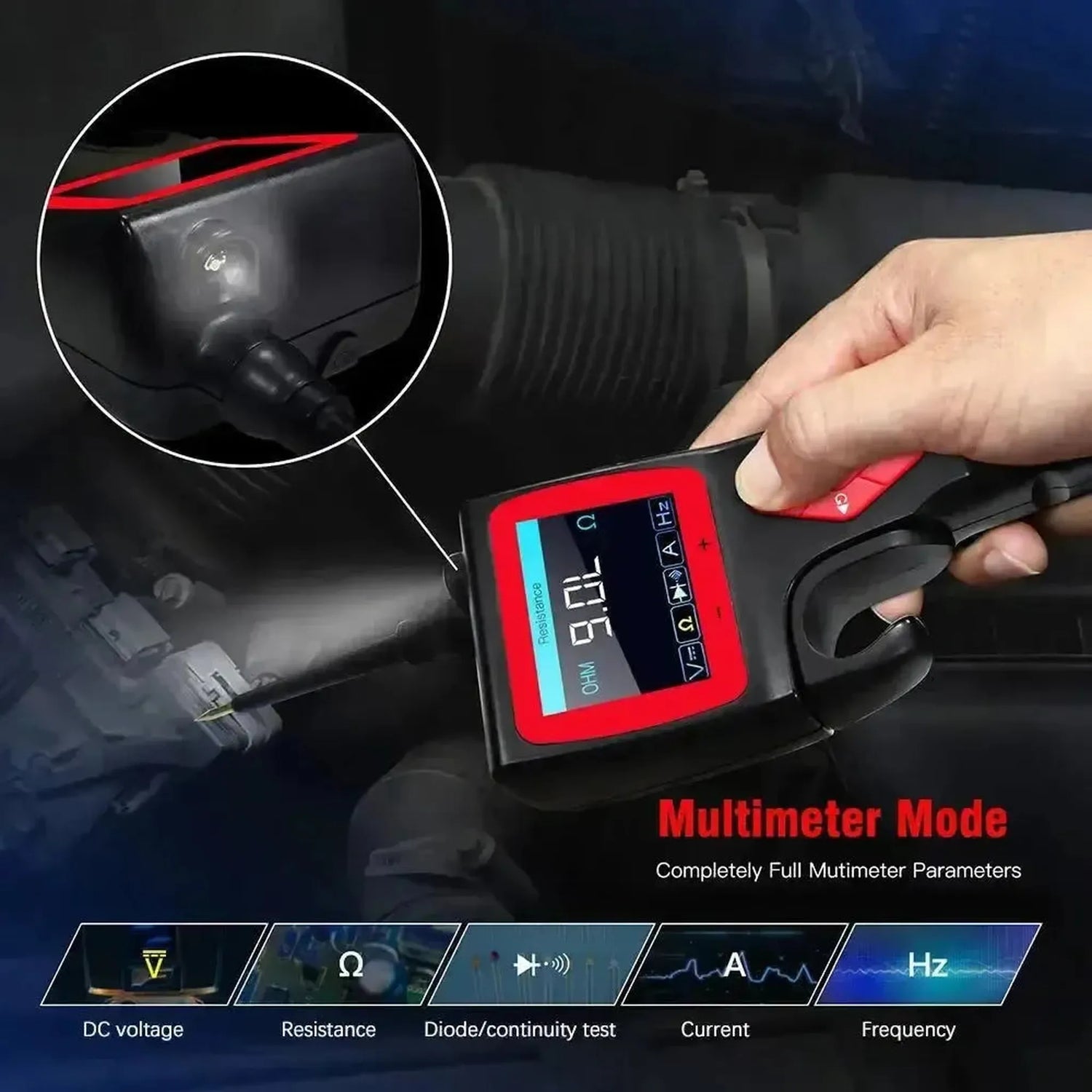

- Multimetri: Jännite, vastus, diodi, jatkuvuus, virta ja taajuus.
- Oskilloskooppi: Signaalit käyrinä näytöllä.
- Smart-tila: Tunnistaa itse jännitteen tai vastuksen.
- Napaisuus: Plus- ja miinusnapaisuuden testi.
Testaus ja aktivointi
- Relätesti: Mukana toimitetulla relätestijohdolla.
- Ruiskutintesti: Ruiskuttimien ohjaus ja tarkastus.
- Komponenttien aktivointi: Käsin tai ajoneuvossa, enintään 18 A.
- 0–5 V virtalähde: Anturisignaalin simulointi.
Käyttöohje
- Kytkentä: Kytke testeri ajoneuvon akkuun.

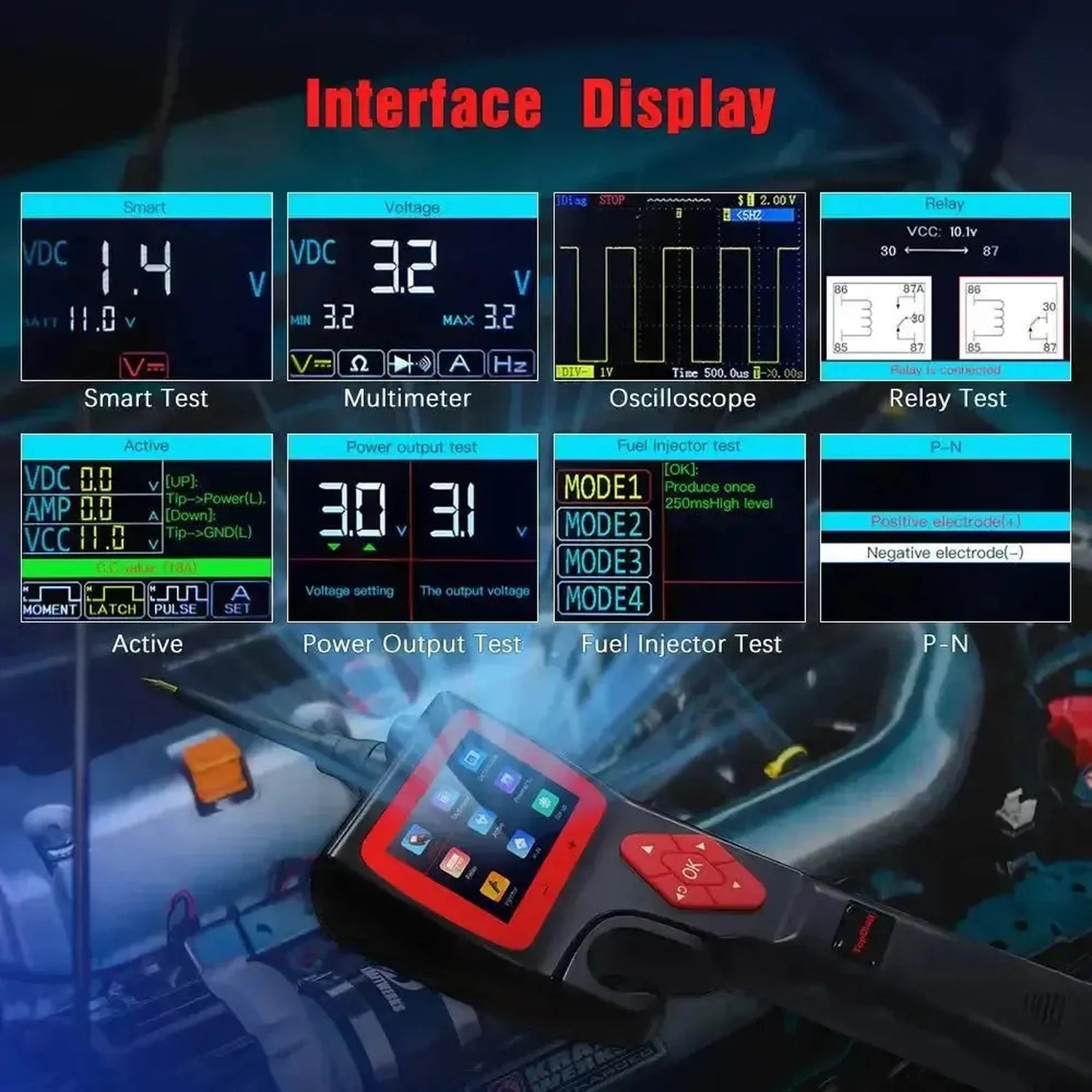

- Tilan valinta: Smart, multimetri, oskilloskooppi, rele tai ruiskutin.
- Mittaus: Kosketa mittauspistettä ja lue näyttö.
- Aktivointi: Kytke plus tai maa komponenttiin sen testaamiseksi.
- Päivitys: Päivitä ohjelmisto verkossa.
Erikoistoiminnot ja ominaisuudet
Mikä erottaa P200:n tavallisesta tehotestauskynästä:
- Värinäyttö: TFT, 320 × 240, taustaväri valittavissa.
- Säädettävä suojaus: Virrankatkaisimen ylikuormitusraja valitaan itse.
- Verkkopäivitykset: Uudet toiminnot päivityksen kautta.
- Monikielinen: Valikko useilla kielillä.

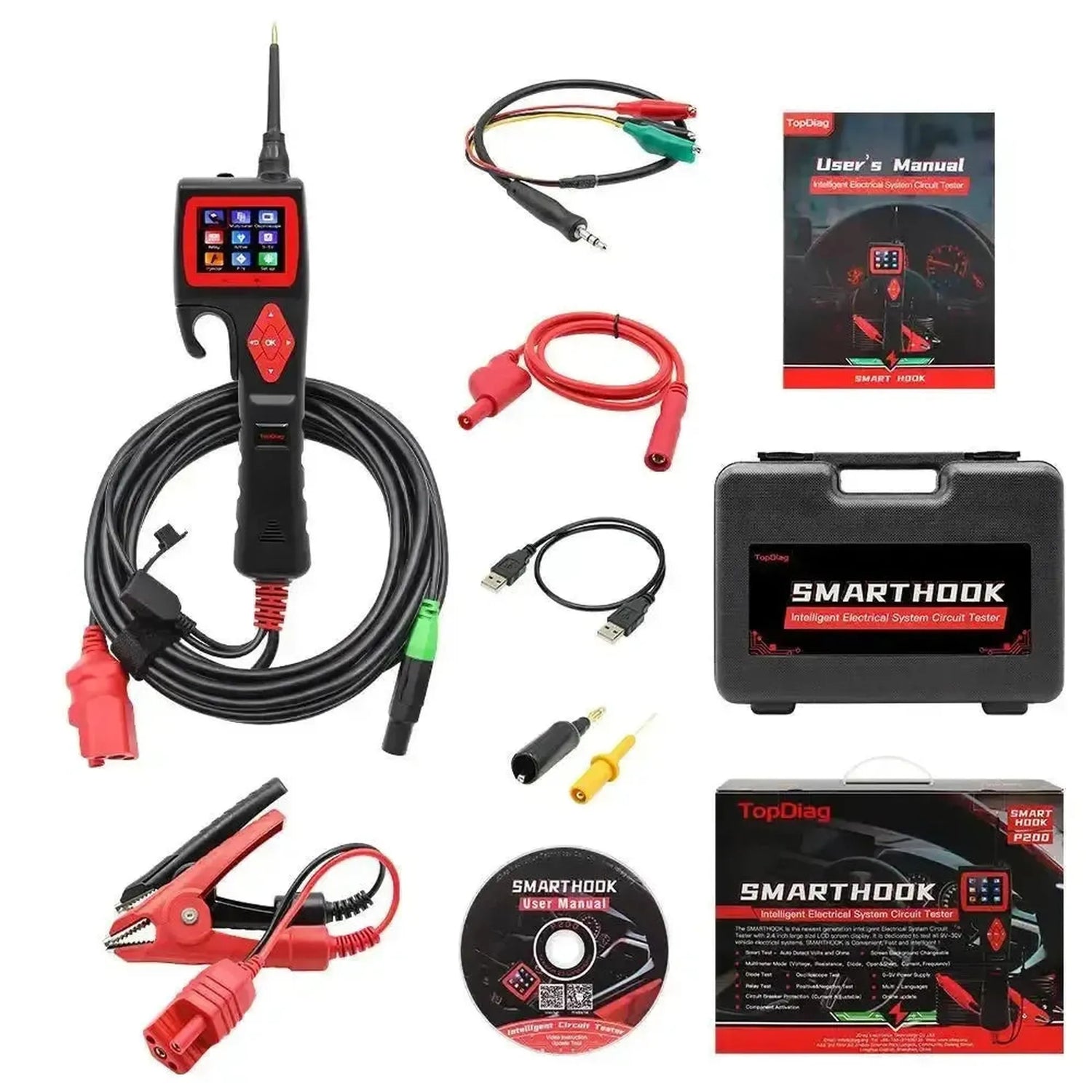

Toimituksen sisältö
- 1x TopDiag P200
- 1x Kuparinen mittauspiste
- 1x Liitäntäjohto
- 1x Akkupuristimet, punainen ja musta
- 1x Releen testikaapeli
- 1x Mittapisteadapteri
- 1x Sulake 25 A
- 1x Säilytyslaukku
- 1x Käyttöopas
Tekniset tiedot
Yleistä
- Testerin valmistava merkki.Merkki
- TopDiag
- Millainen laite on kyseessä. Piiritesteri tarkistaa virran ja maadoituksen, kaapelinetsijä paikantaa johtoja ja oikosulkuja.Testerin tyyppi
- Piiritesteri
- Mihin ajoneuvon järjestelmäjännitteeseen testerin voi liittää. Kuorma-autojen testaamiseen tarvitaan vähintään 24 V.Sopii järjestelmäjännitteelle
- 9-30 V
- Mistä tester saa virtansa. Ajoneuvon akun tai piirin kautta paristoja ei tarvitse vaihtaa.Virtalähde
- Ajoneuvon akun kautta
Mittaus
- Millä jännitealueella tester mittaa tarkasti. Laajempi alue on hyödyllinen raskaammissa ajoneuvoissa.Tasajännitteen mittausalue
- 0,1-100 V
- Mitä vastusarvoja tester pystyy mittaamaan, esimerkiksi antureista tai johdoista.Vastuksen mittausalue
- 0-200 kΩ
- Voiko tester näyttää signaalin kuvaajana. Näin näet häiriöt, jotka tavallinen mittaus ei havaitse.Oskilloskooppi
- Kyllä
Testitoiminnot
- Tester voi syöttää virtaa osiin, kuten moottoriin tai lamppuun, jotta näet toimivatko ne.Komponenttien aktivointi
- Kyllä
- Tester auttaa löytämään oikosulun tai katkenneen johdon sijainnin. Tämä säästää paljon etsintäaikaa.Oikosulun ja katkoksen paikannus
- Kyllä
- Tester tunnistaa itse, onko pisteessä plus, maa vai ei mitään. Kätevä nopeaan työskentelyyn.Automaattinen testi
- Kyllä
- Tarkistaa, johtaako johto tai liitos virtaa.Jatkuvuustesti
- Kyllä
- Näyttää, onko liitännässä plus vai miinus.Napaisuuden tarkistus
- Kyllä
- Tarkistaa, päästääkö diodi virran läpi vain yhteen suuntaan.Diodintesti
- Kyllä
- Tester voi ohjata suuttimia pulsseilla nähdäkseen toimivatko ne oikein.Suuttimen testaus
- Kyllä
- Tarkistaa, kytkeytyykö rele oikein.Releen testaus
- Kyllä
- Tester voi tarkistaa myös akun kunnon.Akkutesti
- Kyllä
Näyttö ja käyttö
- Näytön kuvapisteiden määrä. Enemmän pikseleitä tarkoittaa terävämpää kuvaa.Näytön resoluutio
- 320 x 240 pixels
- Tester antaa äänimerkin, jotta sinun ei tarvitse jatkuvasti katsoa näyttöä.Äänimerkki
- Kyllä
Suojaus
- Miltä virheiltä tester suojaa itseään ja ajoneuvoa. Tämä estää vahinkoja väärän kytkennän yhteydessä.Suojaukset
- Ylivirta
- Oikosulku
Mitat ja paino
- Missä lämpötiloissa testeriä voi käyttää, esimerkiksi kylmässä korjaamossa.Käyttölämpötila
- 0-60 °C
- Missä lämpötiloissa testerin voi säilyttää turvallisesti.Säilytyslämpötila
- -40-70 °C
Muut tekniset tiedot
- Tyyppi
- Piiritesteri multimetrillä ja oskilloskoopilla
- Käyttöjännite
- 9–30 V, syöttö 12 V tai 24 V akusta
- Jännite
- 0,1–100 V
- Resistanssi
- 1 Ω–200 kΩ
- Virta
- 0–18 A, jatkuva 18 A
- Erikoistestit
- Rele, ruiskutin, diodi, napaisuus
- Virransyöttö pois
- 0–5 V säädettävissä
- Suojaukset
- Säädettävä virtakatkaisin, sulake 25 A
- Näyttö
- TFT-värinäyttö, 320 × 240
- Paino
- Noin 1,8 kg laukun kanssa
