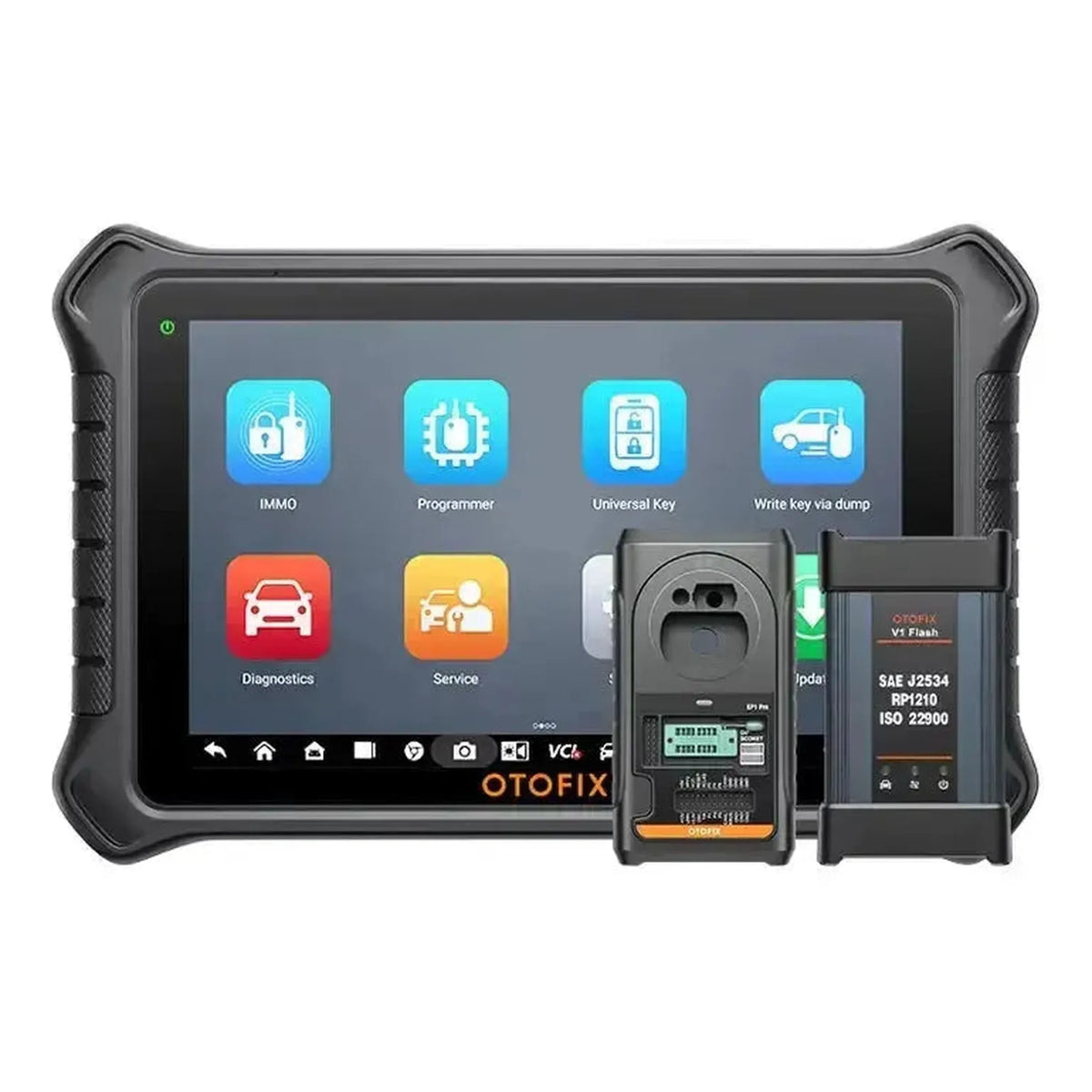

OTOFIX IM2 | Avainohjelmoija | Auto

Diagnostiikkatoiminnot

OTOFIX IM2 tarjoaa kaikkien järjestelmien diagnostiikkaa OE-tasolla, jolloin kaikki ajoneuvon elektroniset järjestelmät voidaan lukea ja testata. AutoVIN nopeuttaa ajoneuvon tunnistamista ja järjestelmän laajuisten skannauksien suorittamista.

• Auto VIN: Automaattinen ajoneuvon tunnistus VIN-koodin perusteella oikean ajoneuvoprofiilin nopeaa valintaa varten.
• Virhekoodien luku ja poistaminen: DTC-koodien luku ja poistaminen kaikissa tuetuissa ajoneuvon järjestelmissä.
• Live Data: Reaaliaikainen anturiarvot ja parametrien näyttäminen ajoneuvon käytön aikana.
• Freeze Frame Data: Tallennettujen hetkellistietueiden näyttäminen anturiarvoineen silloin, kun virhykoodi tallennettiin.
• ECU-tiedot: ECU-tunnisteen, ohjelmistoversion ja laitteistotietojen luku.
• Aktiivinen testi: Toimilaitteiden ja komponenttien ohjaaminen toimintaa tarkistamaan ilman manuaalista käyttöä.
• Online- ja offline-koodaus: ECU-asetusten muuttaminen palvelinpohjaisella koodauksella tai manuaalisesti offline-tilassa (Online-koodaus ei ole saatavilla Mercedes-Benzille).
• ECU-ohjelmointi: Offline-ECU-ohjelmointi, joka sisältää tyhjien ECU-yksiköiden lataamisen ja nykyisten ECU-ohjelmistojen päivittämisen.
• Hidden Function: Piilotettujen ajoneuvotoimintojen aktivoiminen (ei saatavilla Mercedes-Benzille).
• Guided Function: Ohjatut menettelyt tietyille korjauksille (ei saatavilla Mercedes-Benzille, BMWlle ja JLRlle).
• DoIP ja CAN-FD: Nykyaikaisten viestintäprotokollien tuki (lisäsovittimet vaaditaan).

Avain- ja EEPROM-toiminnot

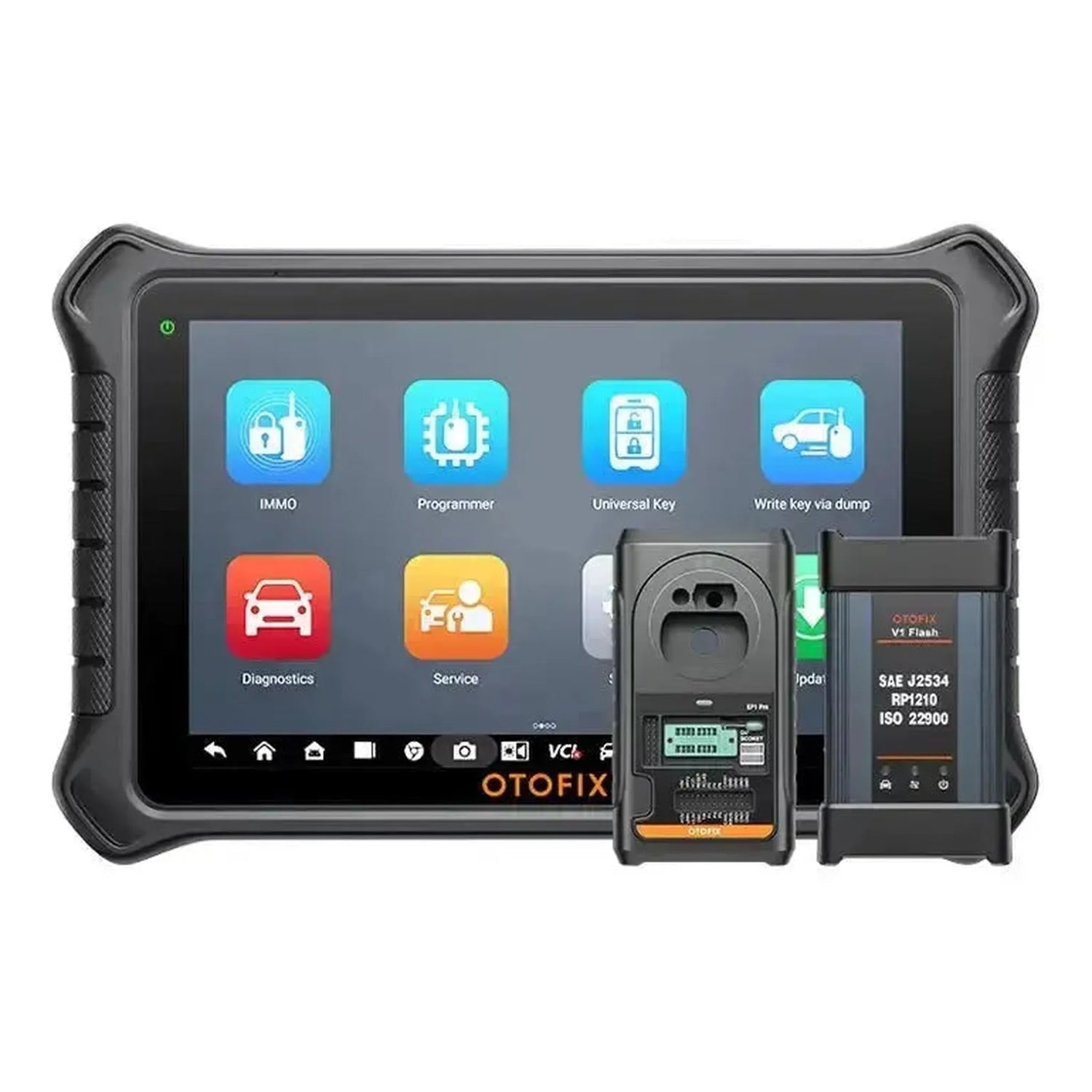

IM2 on kehitetty ensisijaisesti avainohjelmointia ja IMMO-työtä varten. Laite tukee sekä OBD-menettelyjä että pöytätyötä XP1 Pro -ohjelmointivälineen kautta.

• Read/Write EEPROM: EEPROM-tietojen luku ja kirjoitus avain- ja immobiliserikomponenteille.
• Read/Write MCU: Mikrokontrollerin luku ja kirjoitus laajennettuja ohjelmointitehtäviä varten.
• Read/Write Engine ECU: Pääsy moottorin ECU-yksiköihin tietojen lukemista ja uudelleenprogrammointia varten.
• Read/Write IMMO ECU: Immobiliseri-ECU-yksiköiden luku ja kirjoitus avainohjelmointia ja -nollausta varten.
• IMMO ECU Reset ja Adaption: Alkuperäisten IMMO-tietojen poistaminen ja korvaavan IMMO-komponentin aktivointi.
• IMMO ECU Refresh ja Coding: Mukauttamisen, yhteensovittamisen ja IMMO-järjestelmien personoinnin suorittaminen.
• IMMO Data Backup ja Restore: IMMO-tietojen varmuuskopiointi ennen avainohjelmointia ja palauttaminen tarvittaessa.
• Read PIN/CS Code: PIN- ja CS-koodien luku, kun kaikki alkuperäiset avaimet häviävät.
• Add Key ja Key Learning: Lisäavainten lisääminen tai nykyisten avainten korvaaminen OBD-liitäntöjen tai pöytätyöskentelyn kautta.
• Key Generation: Immobiliseri-tietojen luominen uudelle terälliselle tai älykkaalle avaimelle.
• Key Deletion: Järjestelmästä poistuvan avainten poistaminen.
• Remote Control Learning: Korvaavien kauko-ohjauksien luominen alkuperäisen häviämisen varalle.
• Universal Key Information Detection: Yleisten avainten tietojen tunnistaminen.
• Write Key to ECU by Programmer: Avaimet kirjoittaminen ECU-yksikköön ohjelmointivälineen kautta.
• Key Unlocking: Käytettyjen avainten avaaminen uudelleenkäyttöä varten.
• Taajuuden tunnistaminen: Etäkäyttöjen taajuuden mittaaminen valvontaa varten.
• Sirun simulointi: Avainsirujen simulointi (vaatii vapaaehtoisen APB112-lisäosan).
• Avaimen kirjoittaminen muistikuvasta: Avaimen kirjoittaminen EEPROM-muistikuvaan perustuen.
• Etäkäytön oppiminen: Etäkäyttöjen opettaminen ajoneuvolle.

Huolto- ja ylläpitotoiminnot

OTOFIX IM2 tukee yli 40 huolto- ja ylläpitotoimintoa. Saatavilla olevat toiminnot voivat vaihdella ajoneuvon merkin, mallin ja vuosimallin mukaan.

Moottori ja voimansiirto

• Öljynhuollon nollaus: Huolto-ilmaisimen nollaaminen öljynvaihddon jälkeen.
• Ottosuodattimen regenerointi: Pakko-regenerointi hiukkasten kuormituksen vähentämiseksi.
• Jälkikäsittelyjärjestelmän nollaus: Pakokaasun jälkikäsittelyjärjestelmän nollaaminen huollon jälkeen.
• Ruiskuttimen koodaus: Uusien ruiskuttimien koodaaminen niiden yksilöllisten kalibrointiarvojen perusteella.
• Kaasuventtiilin oppiminen: Kaasuventtiilin asennon opettaminen vaihtamisen tai puhdistamisen jälkeen.
• Vaihtuvan geometrian turbon oppiminen: Muuttuvan turbogeometrian opettaminen.
• EGR-venttiilin oppiminen: EGR-venttiilin asennon opettaminen vaihtamisen jälkeen.
• Nokka-akselin asennon oppiminen: Nokka-akselin asennon opettaminen moottoriohjaukselle.
• Sylinterin tasapainotesti: Sylinterien välisen tasapainon tarkistamistesti.
• Ilma/polttoaine-suhteen nollaus: Ilma-polttoaine-suhteen adaptiivisten arvojen nollaaminen.
• Sähköisen vesipumpun alustaminen: Sähköisesti käytettävän vesipumpun alustaminen.
• Jäähdytysnesteen ja kylmäaineen huolto: Jäähdytysjärjestelmien huoltotoiminto.
• Säätimen nollaus: Säätimen nollaaminen vaihtamisen tai huollon jälkeen.

Vaihteisto ja voimansiirto

• Vaihteiston kytkimen oppiminen: Vaihteiston kytkimen adaptiivisten arvojen opettaminen.
• Kytkimen oppiminen: Kytkimen adaptointimenetelmä.
• Vaihteiston adaptiivisten arvojen nollaus: Vaihteiston ohjauksen adaptiivisten arvojen nollaaminen.

Jarru- ja vakautusjärjestelmät

• Sähköisen pysäköintijarrun huolto: EPB:n avaaminen ja sulkeminen jarrutöiden yhteydessä.
• ABS-järjestelmän ilmaus: ABS-järjestelmän automaattinen ilmaus.
• Jarrujärjestelmän ilmaus: Hydraulisen jarrujärjestelmän ilmaus.
• Ohjauskulmansensorin kalibrointi: Ohjauskulmansensorin kalibrointi rinnakkaistamisen tai vaihtamisen jälkeen.

Ohjaus ja alusta

• Rengaspaineen valvontasensorin nollaus: TPMS-sensorien nollaaminen ja opettaminen.
• Rengaskoon muuttaminen: Rengaskoon muuttaminen ajoneuvon ohjelmistossa.
• Ilmajousituksen kalibrointi: Ilmajousituksen korkeudensensorien kalibrointi.
• Mukautuvan vakionopeuden hallinnon kalibrointi: ACC-tutkan tai -sensorien kalibrointi.

Korin ja mukavuusjärjestelmät

• Ikkunoiden, ovien ja katon alustaminen: Sähköisesti käytettävien ikkunoiden, ovien ja liukukatoissa alustaminen.
• Liukukaton alustaminen: Liukukaton alustamismenetelmä.
• Istuimen kalibrointi: Istuimen muistin kalibrointi vaihtamisen tai korjaamisen jälkeen.
• Etuvalon kalibrointi: Mukautuvan etuvalon kalibrointi.
• Sade- ja valosaisen kalibrointi: Sade- ja valosaisen kalibrointi.
• Ilmastoinnin huolto: Ilmastointijärjestelmän huoltofunktiot.

Sähkö- ja turvallisuusjärjestelmät

• Akun rekisteröinti: Uuden akun rekisteröinti ajoneuvon järjestelmään.
• Turvatyynyn nollaus: Turvatyynyjärjestelmän nollaus aktivoinnin jälkeen.
• Start/stop-järjestelmän nollaus: Start-stop-järjestelmän nollaus.
• Gateway-moduulin datakalibrointi: Gateway-moduulin tietojen kalibrointi.
• FRM-moduulin nollaus: Jalkatilan moduulin (FRM) nollaus.
• Suurjänniteakun huolto: Hybridi- ja sähköajoneuvojen HV-akun huoltofunktiot.
• Suurjännitekehikon jännitteettömäksi kytkeminen: HV-järjestelmän turvallinen jännitteettömäksi tekeminen.
• Resolver-anturin kalibrointi: Sähköisen voimansiirtolaitteen resolver-anturin kalibrointi.

Muut huolto- ja kunnossapitofunktiot

• Matkamittarin korjaus: Matkamittarin säätö instrumenttipaneelin vaihdon jälkeen.
• Kielen muuttaminen: Ajoneuvon valikkovärin muuttaminen.
• Huoltohistorian nollaus: Ajoneuvon järjestelmän huoltohistorian nollaus.
• Kuljetustilan poistaminen tai aktivoiminen: Kuljetusmoodin kytkeminen päälle tai pois päältä.
• Nopeusrajoittimen ja PTO:n asettaminen: Nopeusrajoittimen ja voimanottolaitteen asetukset.

Erityisfunktiot ja ominaisuudet

Tavallisten diagnostiikka- ja huoltofunktioiden lisäksi IM2 tarjoaa useita lisäominaisuuksia, jotka laajentavat työskentelyn mahdollisuuksia korjaamossa.

• Smart Mode: Ohjatut menettelyt, jotka johdattavat käyttäjää askel askeleelta avainohjelmoinnin läpi. Sopii kokemattomammille teknikoille.
• Expert Mode: Suora pääsy yksittäisiin IMMO-funktioihin kokeneille avainasiantuntijoille, joilla on monimutkaisempia tehtäviä.
• Remote Expert: Mahdollisuus saada etäkonsultaatio asiantuntijalta tehtävän aikana.
• Cloud Report Management: Diagnoosirapporttien online-hallinta ja varmuuskopiointi.
• SCAN VIN ja SCAN License: VIN-koodin tai rekisteritunnuksen skannaus ajoneuvon nopeaa tunnistamista varten.
• Remote Desk: Etäpääsy laitteelle tukea tai ohjaamista varten.
• Data Manager: Tallennettujen ajoneuvo-tietojen, raporttien ja lokitiedostojen hallinta.
• MaxiViewer: Funktioiden ja ajoneuvojen kattavuuden viiteopas.
• MaxiVideo: Valinnaisen endoskoopin tuki visuaalista tarkastusta varten.
• MaxiScope: Valinnaisen oskilloskooppimoduulin tuki.

Tuetut ajoneuvojen merkit

OTOFIX IM2 tukee laajaa valikoimaa ajoneuvojen merkkejä eri alueista. Kunkin merkin käytettävissä olevat funktiot voivat vaihdella mallin ja valmistusvuoden mukaan.

• Eurooppalaiset: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS Automobiles, Ferrari, Fiat, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, MAN, Maserati, Maybach, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Vauxhall, Volvo, Volkswagen
• Aasialaiset: Acura, Daewoo, Daihatsu, Force Motors, Fuso, Genesis, Hino, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota, UD Trucks
• Amerikkalaiset: Chevrolet, Chrysler, Dodge, Ford, General Motors, Jeep

Valinnaiset lisäosat ja laajennukset

IM2:a voidaan laajentaa valinnaisten laitteistojen sovittimilla, jotka avaavat avainohjelmointi- ja ohjelmointitoiminnallisuuden tietyille merkeille.

Laitteistomoduulit ja tarvikkeet

• GBOX3 Adapter: Sovitin nopeampaa salasanan laskentaa ja avainohjelmointi varten Mercedes-Benz ja BMW ajoneuvoissa.
• APB112 Smart Key Emulator: Moduuli autoavainsirujen jäljittelyyn ja purkamiseen sekä kelapuutoksien havaitsemiseen.
• IMKPA Adapter Kit: 12 sovittimen sarja kehittyneisiin avainohjelmointifunktioihin. Yhteensopiva Mercedes-Benzin, BMWn, VWn ja Audin kanssa.

Lisenssin tiedot

OTOFIX IM2:n mukana tulee 2 vuotta ilmaista ohjelmistopäivityksiä. Tänä aikana uusia ajoneuvoprofiileja, ominaisuuksia ja protokollatukea voidaan lisätä online-päivitysten kautta. Lisenssikauden jälkeen päivitysten vastaanottaminen edellyttää lisenssin uusimista.

• Lisenssiaika: 2 vuotta ilmaista ohjelmistotukea rekisteröinnin jälkeen.
• Ohjelmistopäivitykset: Päivitykset voivat lisätä uusia ajoneuvoja ja toimintoja.
• Laajennetut ominaisuudet: Jotkin ominaisuudet edellyttävät aktiivista lisenssiä.
• Lisenssin umpeuduttua: Laite yleensä jatkaa toimintaansa olemassa olevilla ominaisuuksilla.

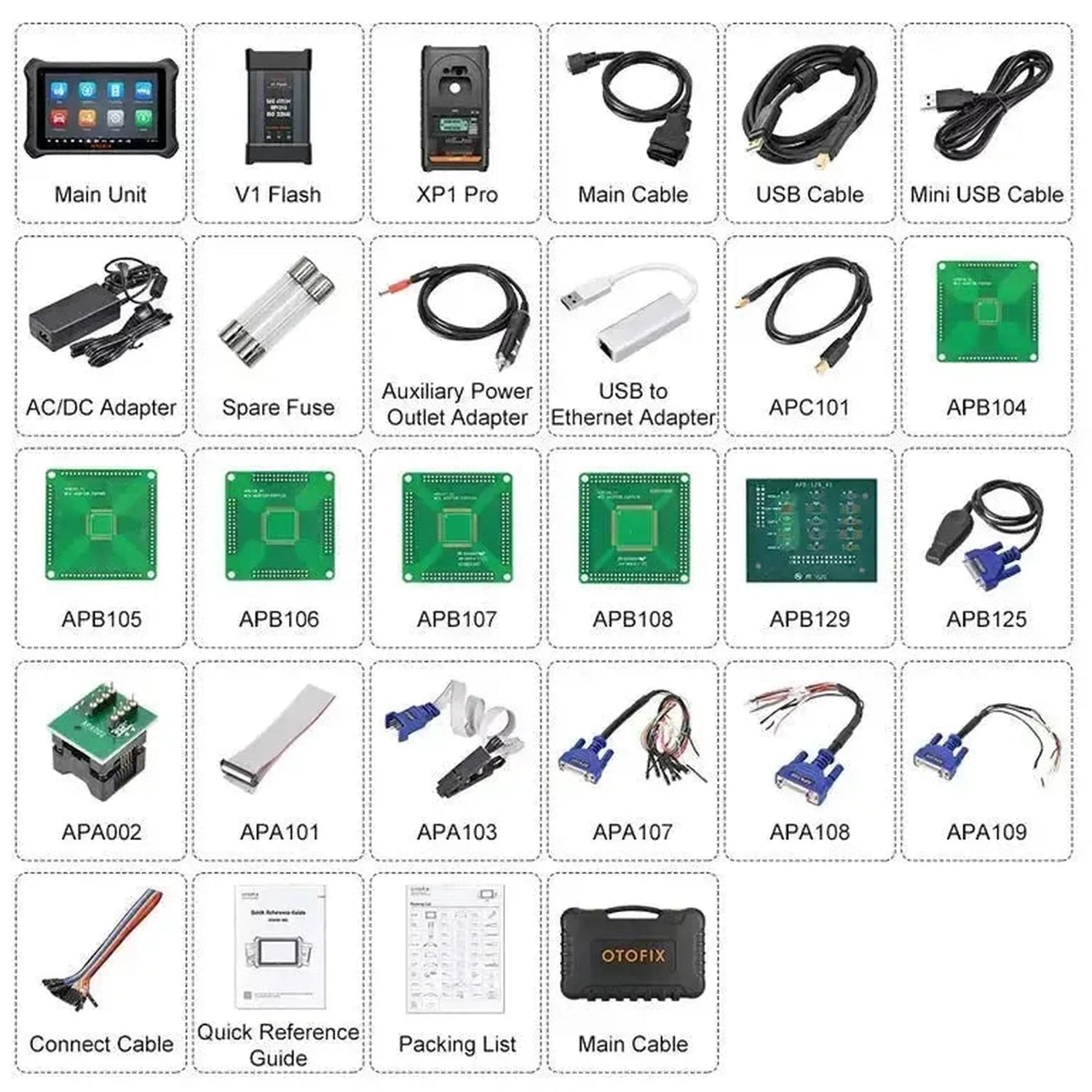

Pakkauksen sisältö

• 1x OTOFIX IM2 -avainohjelmoija
• 1x V1 Flash J2534 -liitäntä
• 1x XP1 Pro -avainohjelmoija
• 1x pääkaapeli
• 1x USB-kaapeli (2 m)
• 1x mini-USB-kaapeli
• 1x AC/DC-virtalähde (12V)
• 2x varasyke (6x30mm)
• 1x apuvirtalähteen sovitin
• 1x USB-Ethernet-sovitin
• 1x APC101 (USB-kaapeli)
• 1x APB104 (MCU_FQFP64)
• 1x APB105 (MCU_FQFP80)
• 1x APB106 (MCU_FQFP112)
• 1x APB107 (MCU_FQFP144)
• 1x APB108 (MCU_FQFP176)
• 1x APB109 (EEPROM-sovitin)
• 1x APB125 (Mercedes-Benz infrapunasarja)
• 1x APA002 (EEPROM-pistoke)
• 1x APA101 (signaalikaapeli)
• 1x APA103 (EEPROM-puristin)
• 1x APA107 (ECU-kaapeli)
• 1x APA108 (MCU-kaapeli)
• 1x APA109 (MC9S12-kaapeli)
• 1x liitäntäkaapeli
• 1x pikaopas
• 1x pakkaukseen sisältyvien osien luettelo

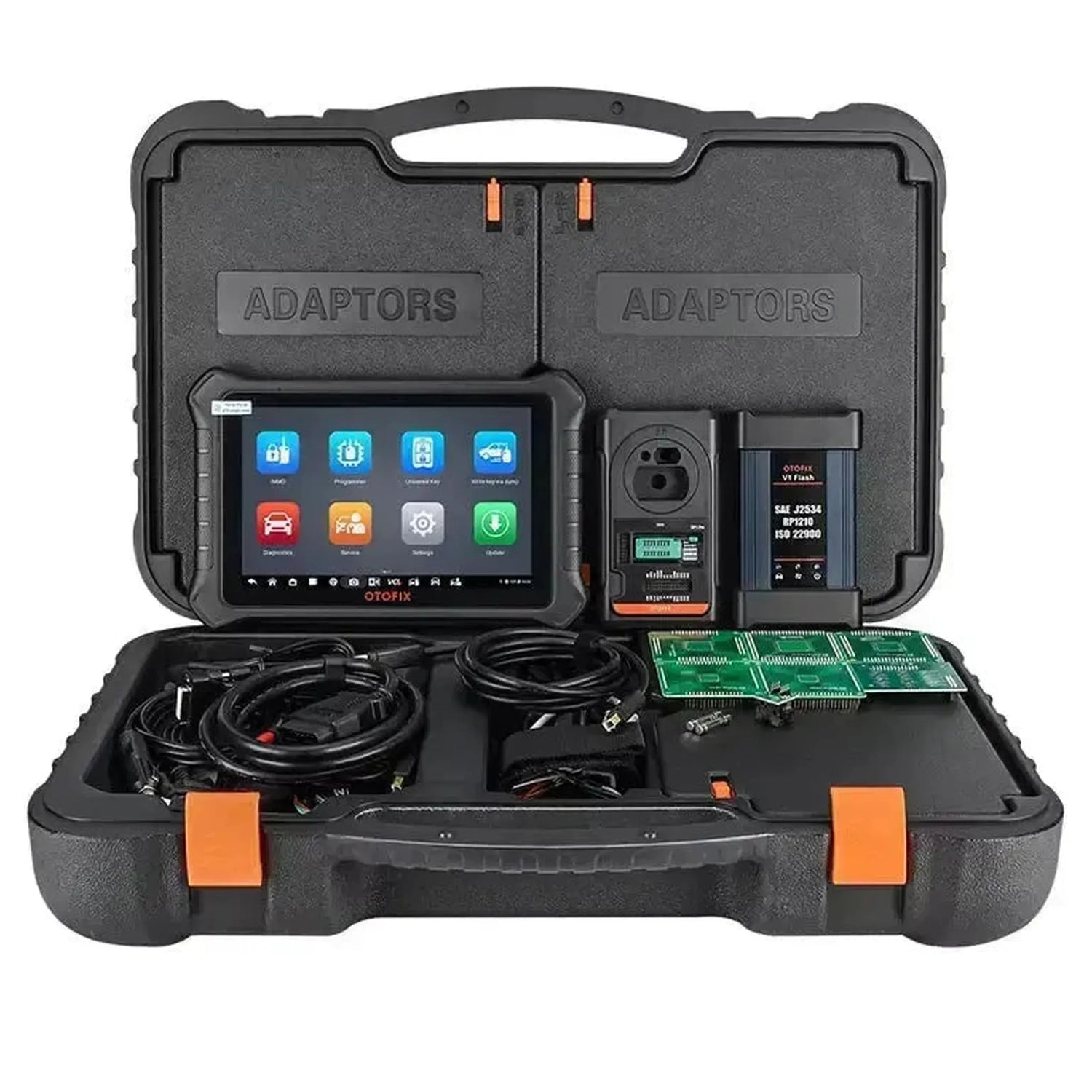

• 1x kuljettava kotelo
