OBDSTAR  |  SKU: M023

OBDSTAR (M023) | Suzuki 6-nastainen OBD – Jälleenmyyjä/tila-kytkin-adapterkaapeli | Moottoripyörä

€26,95 alv:n kanssa
€22,27 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

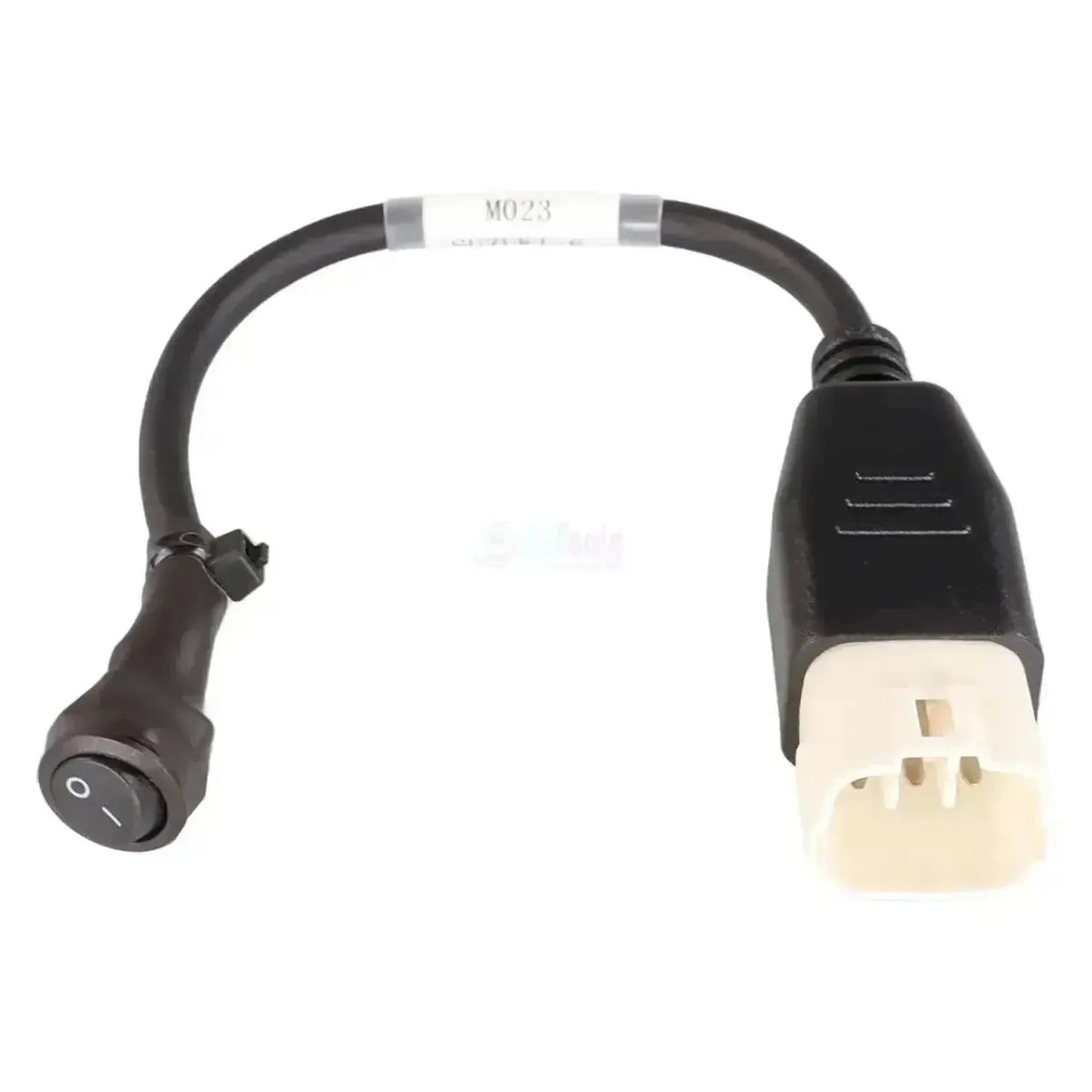

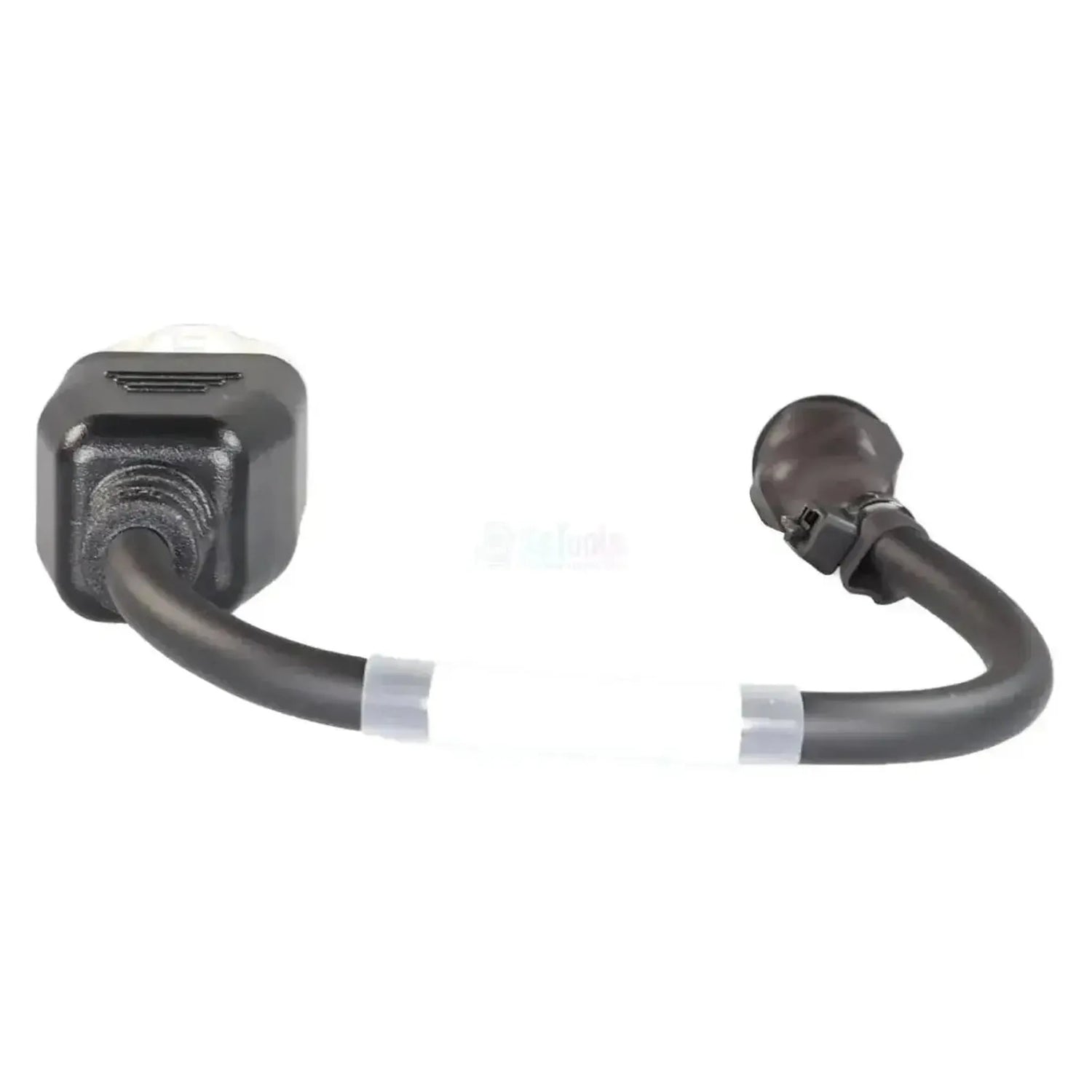

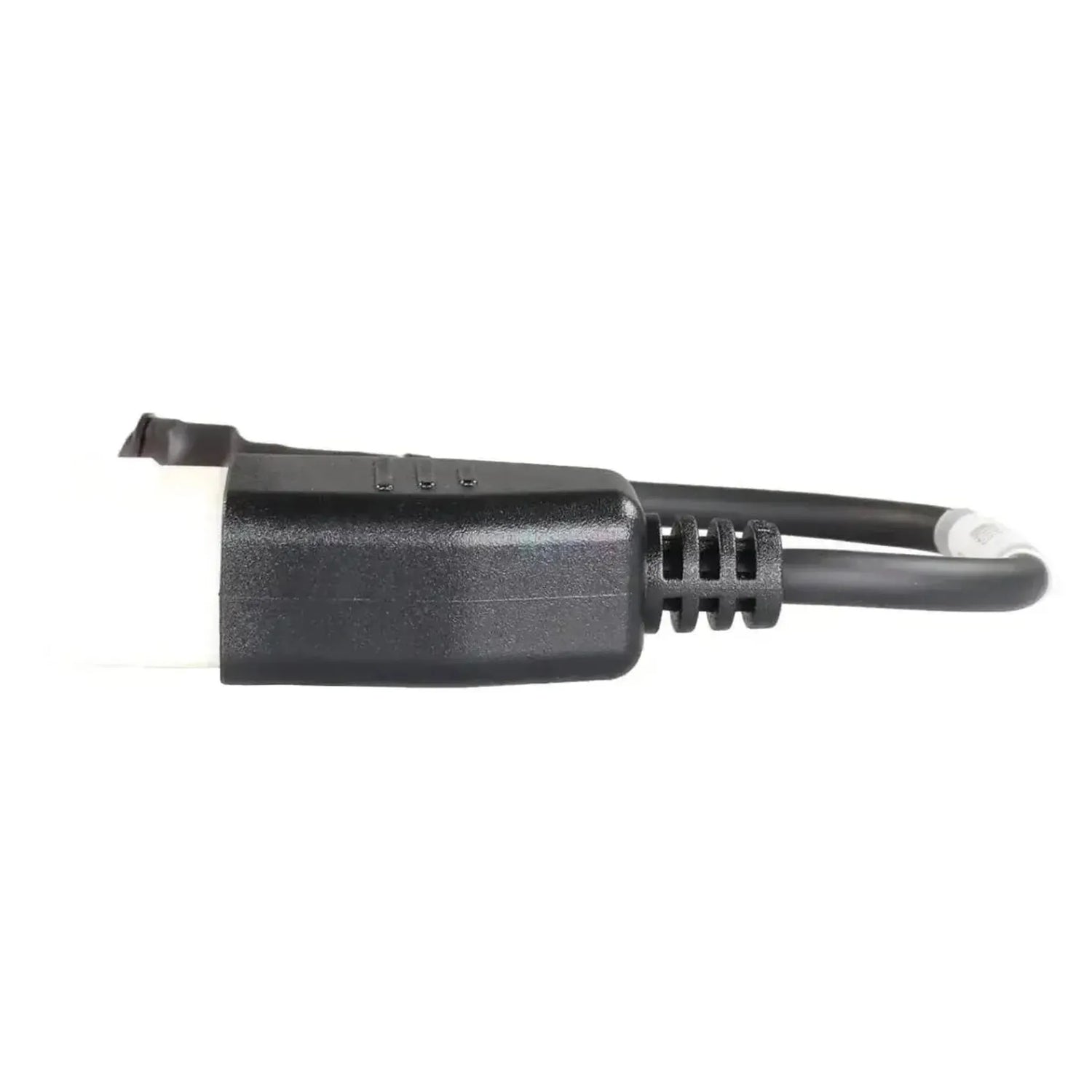

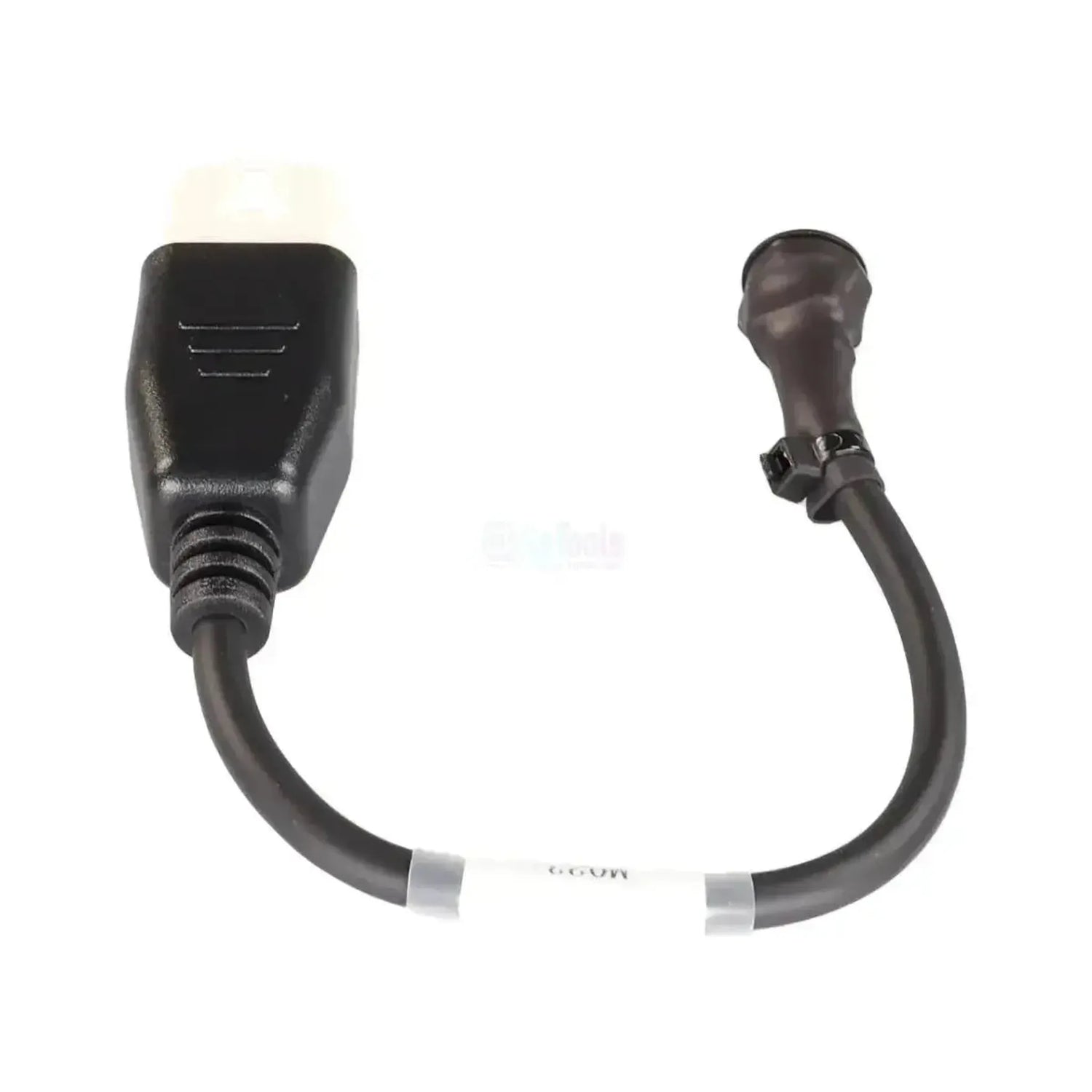

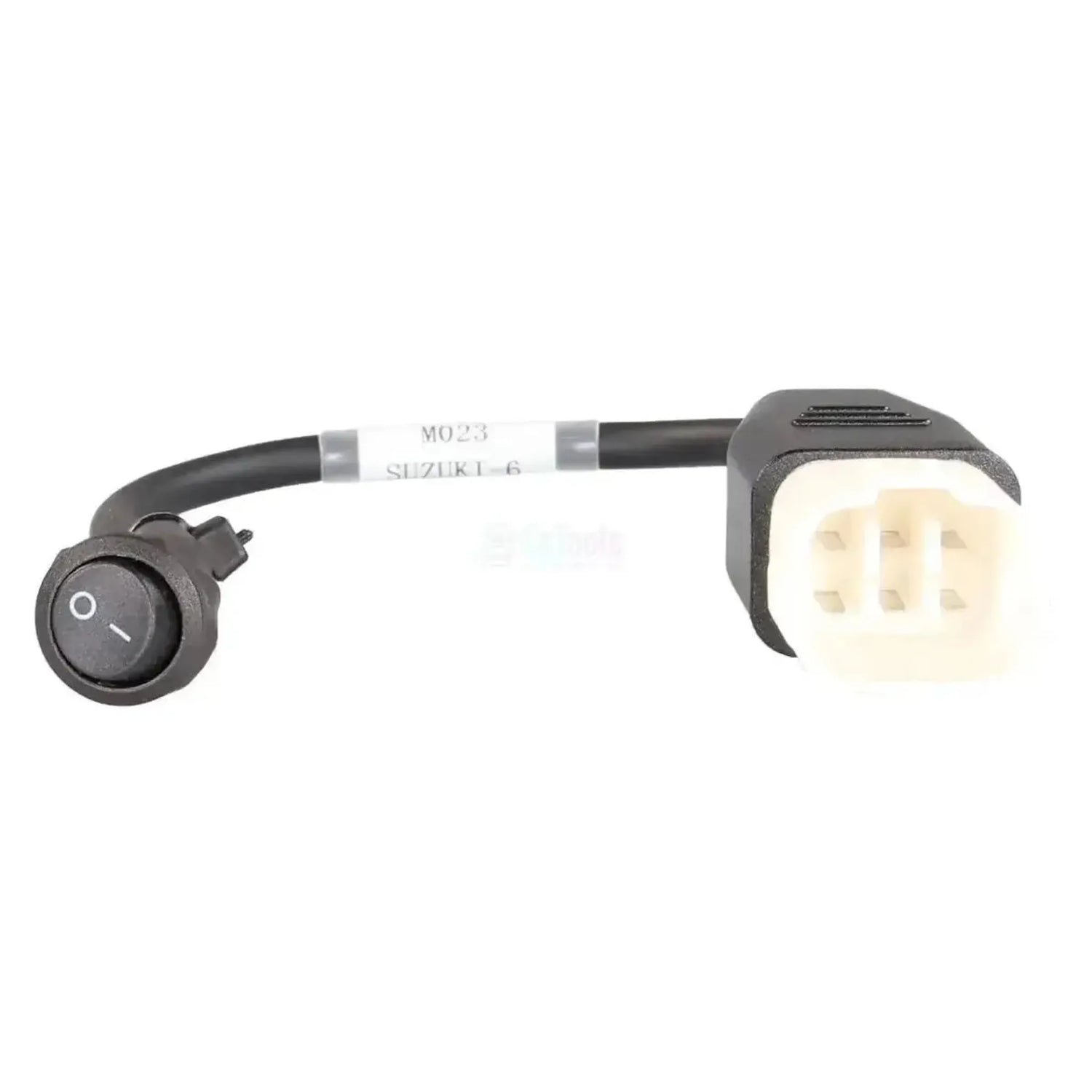

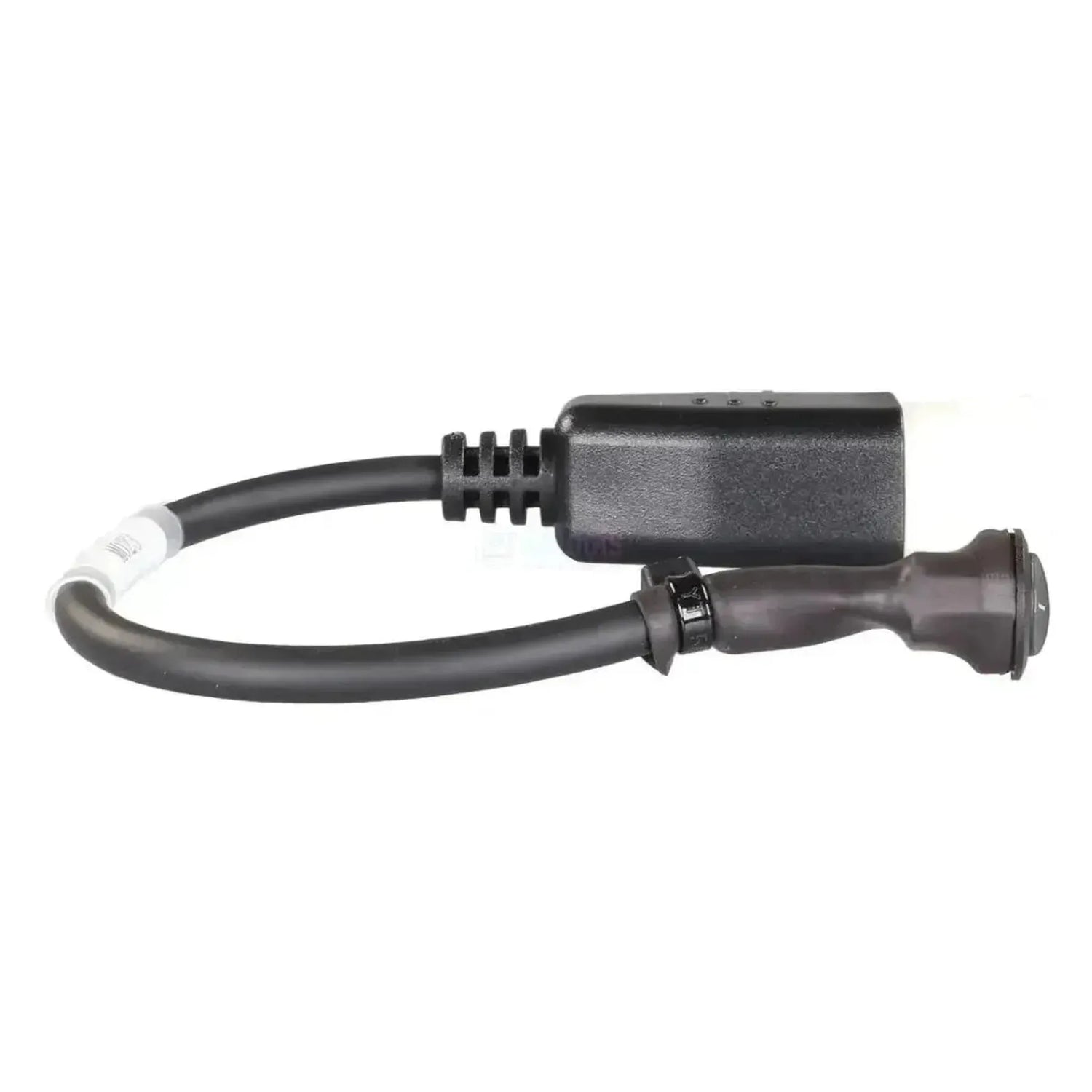

OBDSTAR M023 liitetään harmaaseen 6-nastaiseen Suzuki-diagnoosiliitäntään ja kaapelissa on kytkin. Liitäntä sijaitsee yleensä istuimen alla. Kaapelin toinen pää liitetään OBDSTAR-laitteesi pääkaapeliin.

Kytkimellä asetat moottoripyörän jälleenmyyjätilaan. Tässä tilassa mittaristo näyttää injektion FI-vikakoodit. Kun kytkin on pois päältä, luet laitteella moottorinohjauksen tiedot. Ilman kytkintä M012A tekee saman tälle liitännälle. Laitteen täytyy itse tukea Suzuki-diagnoosia.

ETUJA

✔Kytkin on kaapelissa; erillistä siltaa tai johtoa ei tarvita.
✔Jälleenmyyjätilassa luet FI-koodit suoraan mittaristosta.
✔Yksi kaapeli useille sarjoille, GSX-R1000:sta V-Stromiin ja SV650:een.
✔Kaapeli toimii passiivisesti: ohjelmistoja ja asetuksia ei tarvita.

HUOMIOITAVAA

✕Lukulaitteesi on tuettava Suzuki-diagnoosia 6-nastaisen liitännän kautta; kaapeli ei muunna protokollia.
✕Yksinkertainen EOBD-koodinlukija ei toimi tämän kaapelin kautta; se lukee vain yleisiä OBD2-tietoja.
✕Ei punaiseen 6-nastaiseen Euro 5 -liitäntään; siihen on tarkoitettu M025.
✕Jos kytkin on väärässä asennossa, et saa etsimääsi tilaa.

Sovellukset ja toiminnot

Kaapeli on tarkoitettu työpajoille, jotka lukevat Suzuki-moottoripyöriä harmaalla 6-nastaisella liittimellä.

Järjestelmät, joihin pääset käsiksi

  • Moottorinohjaus: Injektio ja sytytys.
  • Mittaristo: Näyttää FI-koodit jälleenmyyjätilassa.

Mitä voit tehdä

  • Jälleenmyyjätila: Kytkeminen päälle ja pois kytkimellä.
  • FI-koodit: Luettavissa mittaristosta.
  • Vikakoodit: Lukeminen ja tyhjentäminen laitteella.
  • Live-data: Anturiarvojen tarkastelu reaaliajassa.

Näin käytät sitä

  1. Liitännän etsiminen: Irrota istuin ja etsi 6-nastainen liitin.
  2. Liittäminen: Kytke M023 diagnoosiliitäntään.
  3. Tilan valinta: Aseta kytkin haluttuun asentoon.
  4. Laitteen liittäminen: Liitä laitteesi pääkaapeli.
  5. Lukeminen: Kytke virta päälle ja lue koodit.

Yhteensopivat ajoneuvot ja sovellukset

Ratkaisevaa on harmaa 6-nastainen Suzuki-diagnoosiliitäntä. Kaapeli sopii seuraaville Suzuki-malleille, joissa on tämä liitin:

Suzuki:

  • GSX-R1000 / GSX-R1000R: Euro 4 -versio vuodesta 2017.
  • GSX-R125: Euro 4 -versio vuodesta 2017.
  • GSX-S125: Euro 4 -versio vuodesta 2017.
  • GSX-S750: Euro 4 -versio vuodesta 2017.
  • GSX-S1000 / GSX-S1000F: Euro 4 -versio vuodesta 2017.
  • V-Strom 650 (DL650): Euro 4 -versio vuodesta 2017.
  • V-Strom 1000 (DL1000): Euro 4 -versio vuodesta 2017.
  • SV650 / SV650X: Euro 4 -versio vuodesta 2018.
💡
Hyödyllistä tietää: Suzuki käyttää kolmea erityyppistä diagnoositulppaa: valkoinen 4-napainen, harmaa 6-napainen ja Euro 5 -malleissa punainen 6-napainen liitin. Katso siksi ensin istuimen alla olevan liittimen väri ja napojen määrä.

Pakkauksen sisältö

  • 1 kpl OBDSTAR (M023) | Suzuki 6-napainen OBD – Dealer/Modus Switch -sovitinkaapeli | Moottoripyörä

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
OBDSTAR
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Välijohto

Soveltuvuus

Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
  • OBDSTAR
Tarvitseeko johto erillisen virtaliitännän, esimerkiksi akkuvaraimien kautta. Passiivinen johto toimii ilman sitä.Oma virtalähde tarvitaan

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
6-napainen Suzuki
Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
16-nastainen OBD2
Mitä tiedonsiirtolinjoja pitkin johto välittää signaalit. Ajoneuvon ja testerin on käytettävä samaa tiedonsiirtotapaa.Tiedonsiirto
  • K-line
Onko johdossa kytkin esimerkiksi myyjäliikkeen tilan aktivointiin. Se tarvitaan joissakin moottoripyörissä.Tilanvaihtokytkin

Mitat ja paino

Johdon tai sovittimen paino.Paino
0,1 kg

Muut tekniset tiedot

Käyttökohde
Suzuki-moottoripyörät, joissa on 6-napainen diagnoositulppa
Toiminta
Passiivinen, jälleenmyyjätilan kytkimellä
