OBDSTAR  |  SKU: N019

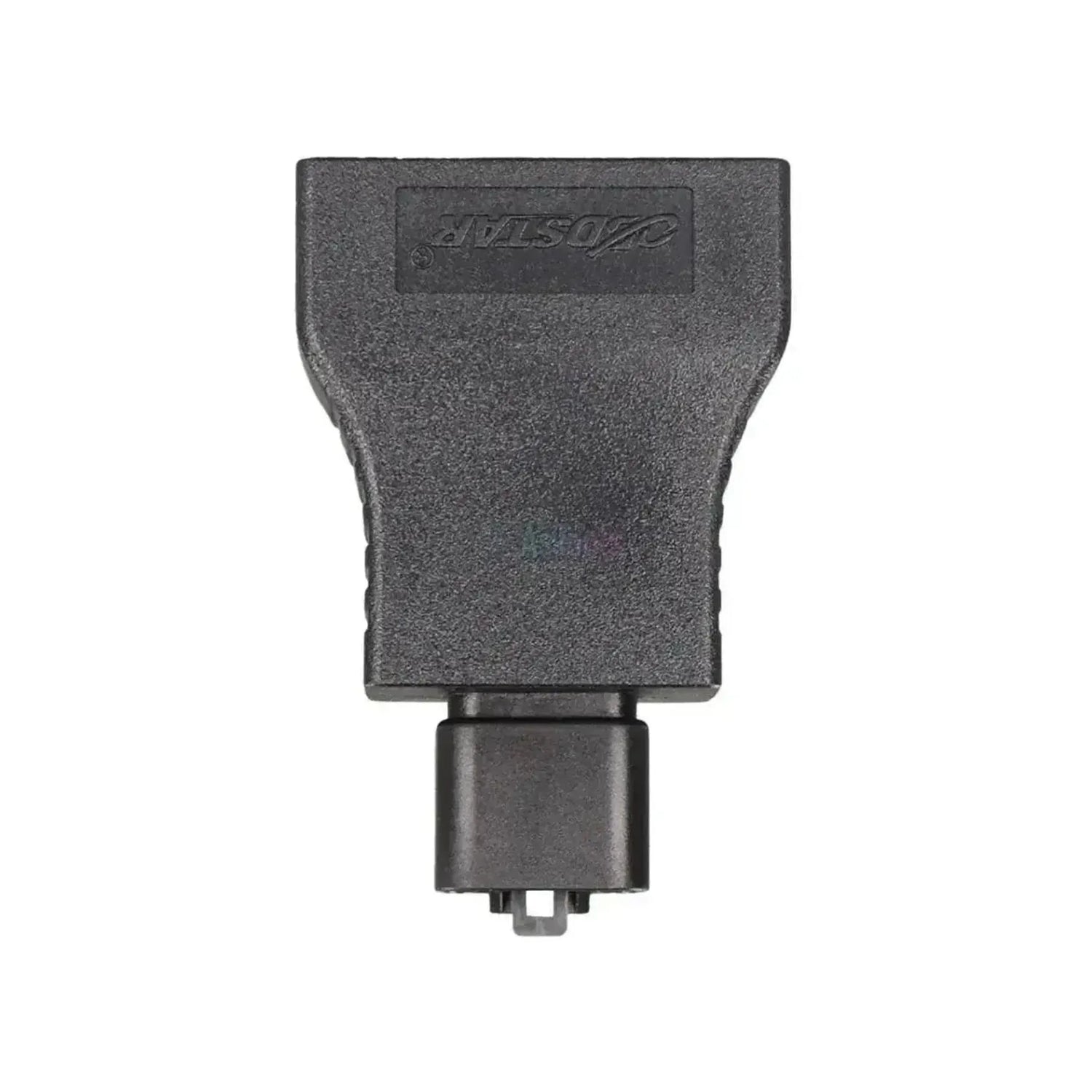

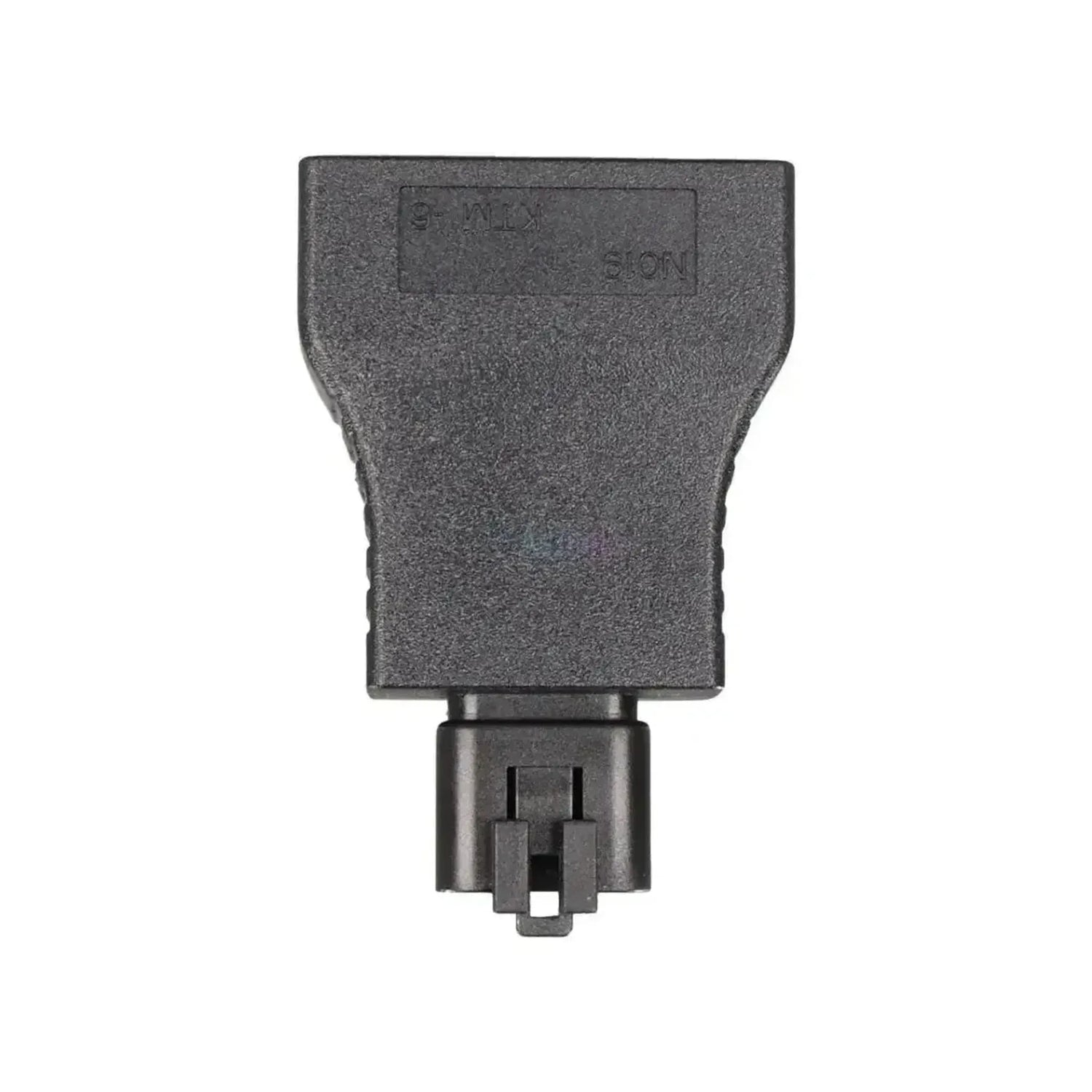

OBDSTAR (N019) | KTM 6-nastainen OBD – 16-nastainen OBD2-sovitin | Moottorikelkka

€24,95 alv:n kanssa
€20,62 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

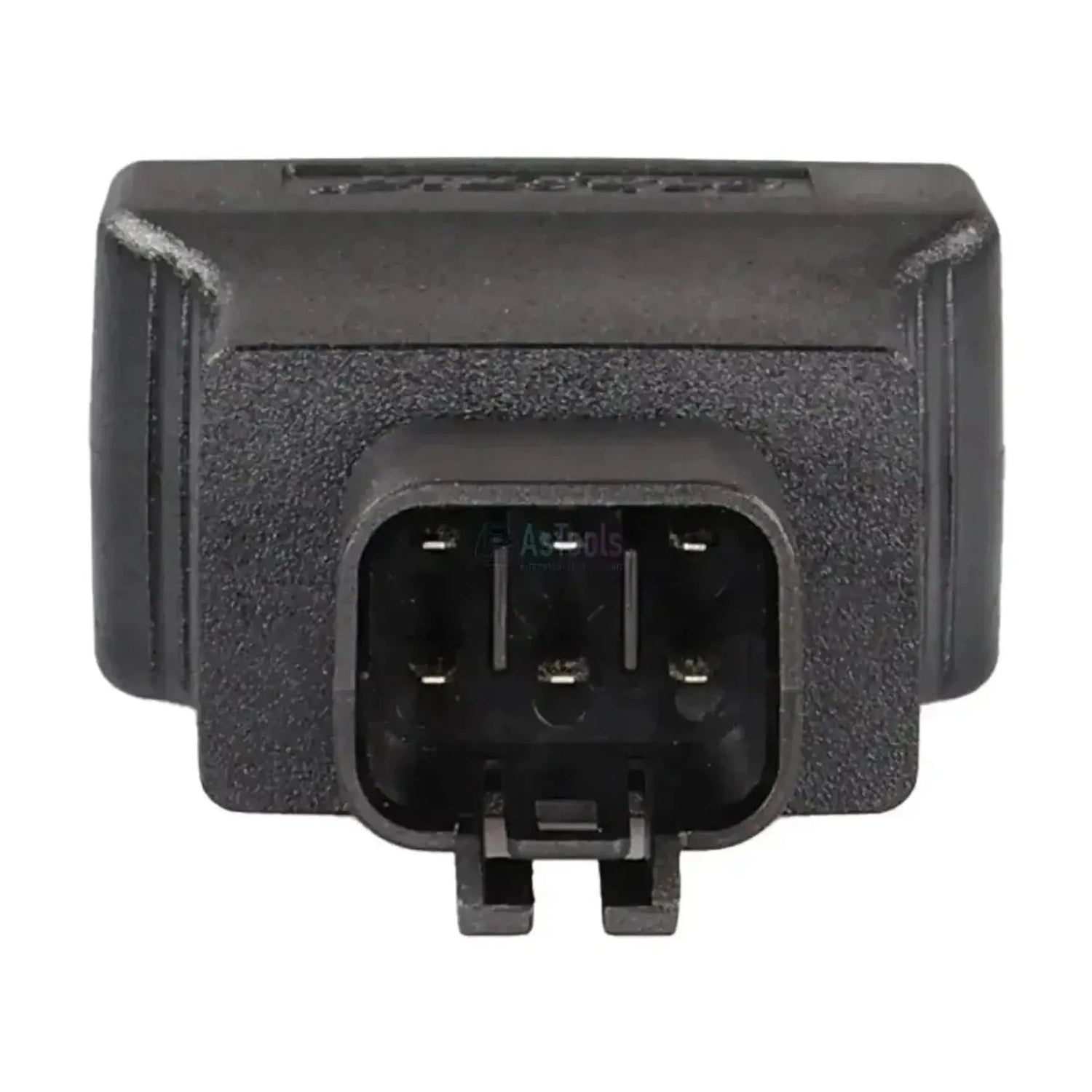

OBDSTAR N019 -sovitin yhdistää KTM:n 6-napaisen diagnostiikkakytkimen ajoneuvon puolella 16-napaisen OBD2-väylään (J1962) laitteen puolella. Ajoneuvon puolella kompakti 6-napainen liitin liittyy moottoripyörän merkkikohtaiseen diagnostiikkakytkimeen, joka sijaitsee tavallisesti istuin alla tai kuuman osan takana.

KTM käyttää monissa malleissaan omaa 6-napaista diagnostiikkakytkintä. Sovitin kääntää sen napakartoituksen ja signaalilinjat vastaamaan J1962-napoja, jotta kommunikointi muun muassa K-linjan tai CAN-väylän välityksellä säilyy mahdollisena. Sovittimessa ei ole aktiivista elektroniikkaa: signaalinsiirto on täysin passiivista, joten sovitin ei vaikuta ajoneuvon kommunikaatioon. Sovitin asetetaan moottoripyörään, eikä se itse käsittele tietoja. Mitä voidaan lukea tai ohjelmoida, määritetään kytkettävän OBDSTAR-laitteen moottoripyörätuen perusteella. Alla oleva mallilista on jaettu sarjoittain ilman erillisiä rakennusvuosia; lähde mainitsee vain, että kyseessä ovat 6-napaisen kytkimen versiot.

VAHVUUDET

✔Suoraan KTM-kytkimeen — diagnostiikkaväylityslaite liitetään 6-napaisen kytkimen päälle ilman lisäjohtoja.
✔Täysin passiivinen siirto — aktiivisen elektroniikan puuttuessa ei synny häiriöitä ajoneuvon kommunikointiprotokolliin.
✔Laaja sovellettavuus merkillä — sovitin kattaa Duke-, RC-, Adventure-, SMC- ja off-road-sarjat edellyttäen, että niillä on 6-napainen liitin.

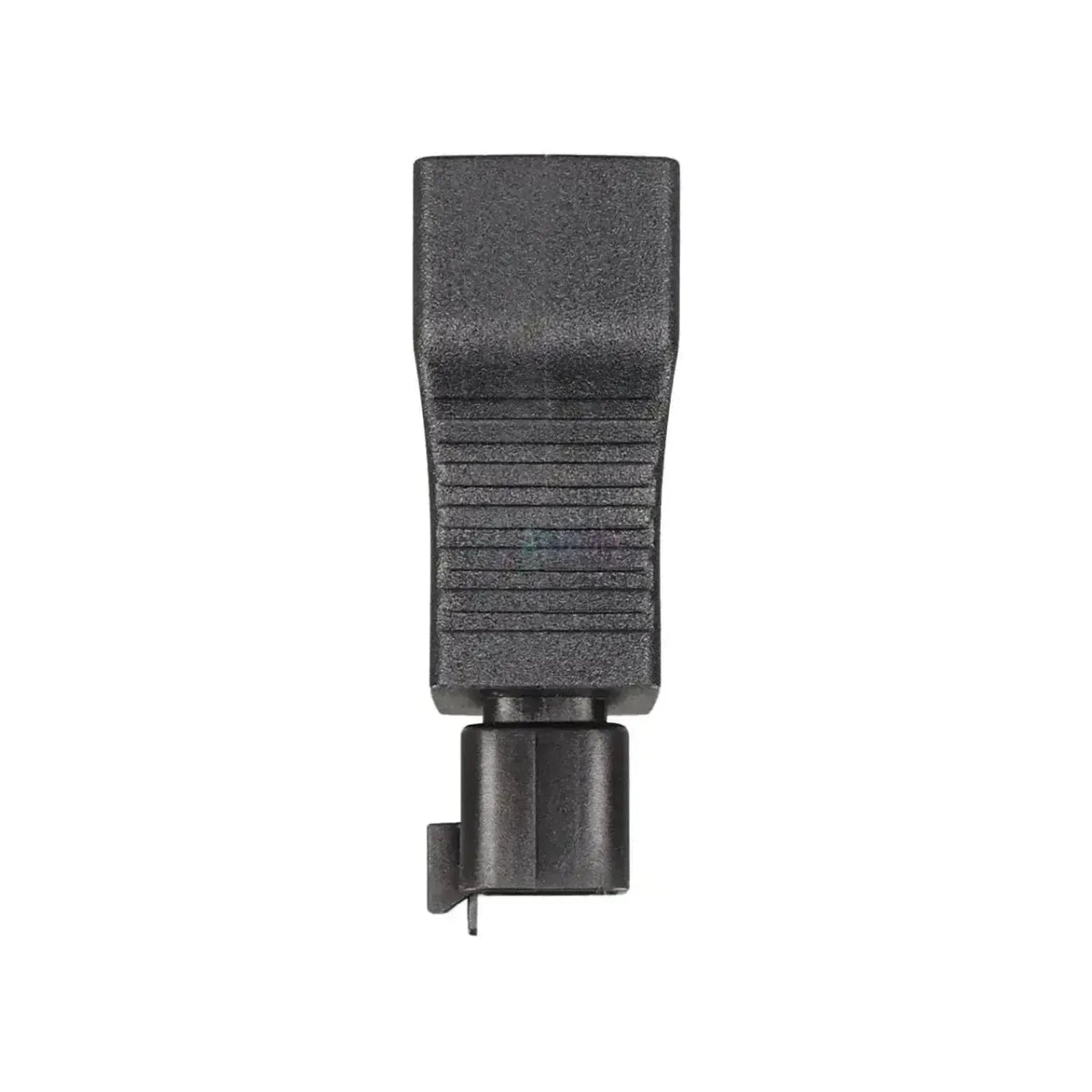

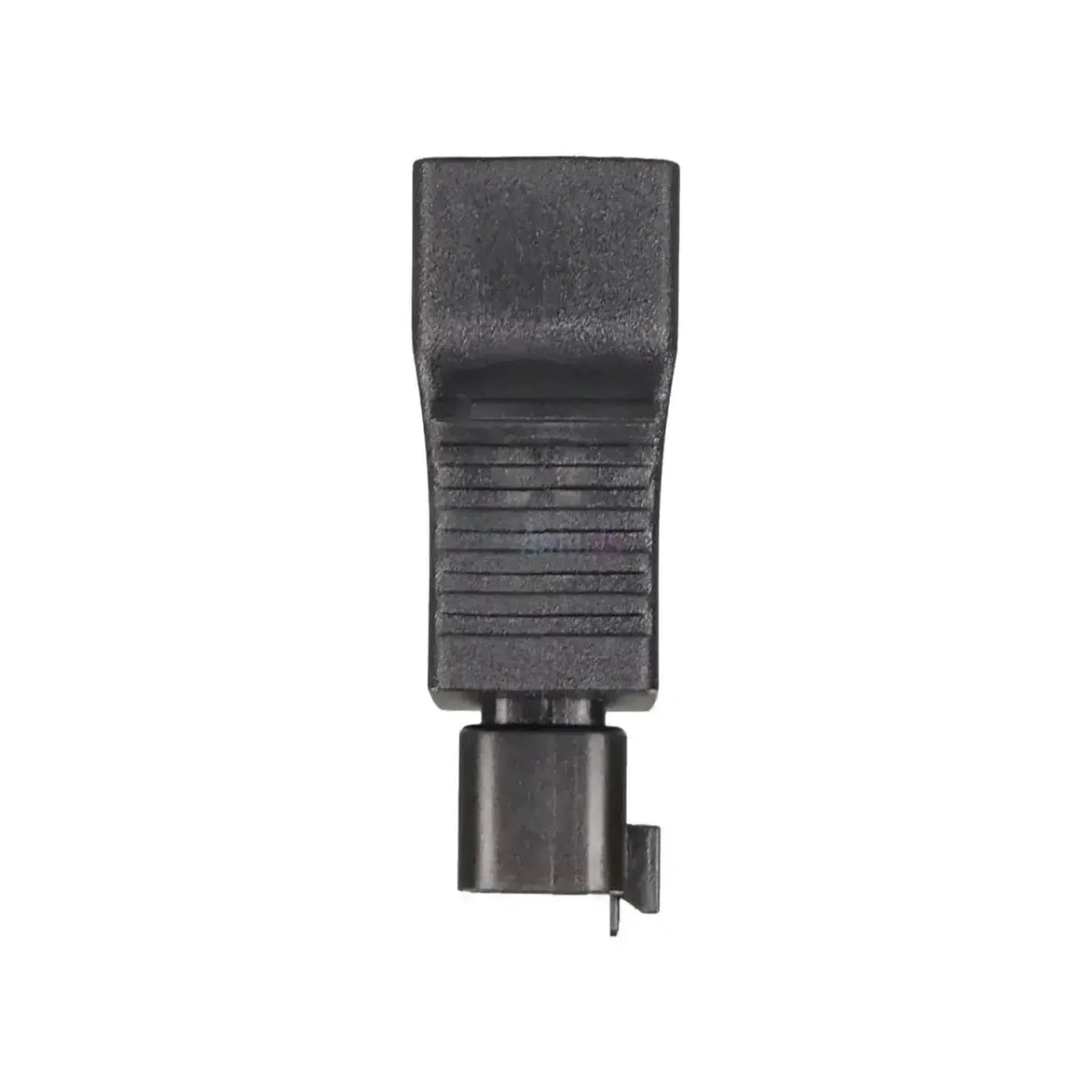

✔Kompakti kaksiosainen rakenne — kiinteä liitin ajoneuvon puolella ja vakio-OBD2-väylä laitteen puolella, kätevä kuuman osan takana.

HUOMIOITAVAA

✕Sidottu OBDSTAR-laitteisiin — sovitin on tarkoitettu OBDSTAR-lukija- ja ohjelmointilaitteille; yhteensopivuus muiden valmistajien laitteiden kanssa ei ole tuettu.
✕Avaa vain kytkimen — diagnostiikkakyvyt tulevat sovittimesta eivät vaan laitteestasi; ilman KTM-tukea ohjelmistossa yhteys ei anna mitään.
✕Rakennusvuosia ei määritelty — lähde mainitsee sarjoittain vain "eri rakennusvuosia 6-napaisen diagnostiikan kytkinten kanssa". Saman sarjan sisällä voi siis esiintyä poikkeavia kytkimiä.
✕Ei muille merkeille tai kytkimille — moottoripyörät ilman KTM:n 6-napaista kytkintä, myöskään muiden merkkien, eivät ole saavutettavissa tällä sovittimella.

Soveltaminen ja toiminnot

OBDSTAR-laitteella, jolla on moottoripyörätuki, sovitin tukee seuraavia työtehtäviä KTM-malleilla, joissa on 6-napainen portti.

Ohjausyksiköt joihin pääset

  • Moottoripyörän ohjausyksiköt: Sovitin antaa pääsyn ohjausyksiköihin, jotka on kytketty 6-napaisen diagnostiikan kytkimen kautta.
  • Moottorijärjestelmä: Moottorijärjestelmää käytetään K-linjan tai CAN-väylän kautta toteutuksesta riippuen.

Mitä voit tehdä

  • Viankoodejen lukeminen: Tallennettuja ja nykyisiä virhekoodeja (DTC:itä) voidaan kysyä ohjausyksiköistä.
  • Viankoodejen poistaminen: Vahvistettuja virhekoodeja voidaan poistaa diagnostiikan tai korjauksen jälkeen kyseisen ohjausyksikön muistista.
  • Livedatan suoratoisto: Nykyisiä anturiarvoja ja ajoparametreja voidaan seurata moottorijärjestelmän analysointia varten.
  • Signaalin muuntaminen: KTM 6-napainen signaali siirretään passiivisesti J1962-muotoon, jotta laite tulkitsee ajoneuvon kommunikaation oikein.
  • Huomio: Sovitin ei lisää diagnostisia toimintoja sen ulkopuolelle, mitä kytkettävä OBDSTAR-laite mallissa tukee.

Yhteensopivat ajoneuvot ja sovellukset

Määräävä tekijä on 6-napainen KTM-diagnostiikan liitin, ei sarja tai kuutiotilavuus. Samassa sarjassa on versioita, joissa on ja joissa ei ole tätä liitintä. Lähde ei anna sarjakohtaisia rakennusvuosia; tarkista liitin istuin alla tai kuuman osan takana.

KTM:

  • Duke-sarja (125, 200, 390, 690, 790, 890, 990): (eri rakennusvuosia 6-napaisen diagnostiikan kytkimen kanssa)
  • RC-sarja (125, 200, 390): (eri rakennusvuosia 6-napaisen diagnostiikan kytkimen kanssa)
  • Adventure-sarja (390, 790, 890, 990, 1090, 1190, 1290): (eri rakennusvuosia 6-napaisen diagnostiikan kytkimen kanssa)
  • SMC / SMC R (690): (eri rakennusvuosia 6-napaisen diagnostiikan kytkimen kanssa)
  • EXC / EXC-F / XC-W (off-road-mallit 6-napaisen diagnostiikan kytkimen kanssa): (rakennusvuosia ei määritetty lähteessä)
💡
Hyvä tietää: KTM-moottoripyörien diagnostiikan liitin sijaitsee tavallisesti istuin alla tai kuuman osan takana; mallin käyttöopas antaa tarkan sijainnin. Tarkista käyttöoppaasta, onko mallissasi 6-napainen liitin, ennen tilaamista.

Pakkauksen sisältö

  • 1x OBDSTAR (N019) | KTM 6-pins OBD – 16-pins OBD2 Adapter | Motorfiets

Tekniset tiedot

Määritys Kuvaus
Merkki OBDSTAR
Nimikenumero N019
Tyyppi Sovitin
Käyttötarkoitus Diagnostiikkakytkentä KTM-moottorpyöriin, joissa on valmistajan oma 6-nastainen liitin
Ajoneuvon puolen liitäntä KTM 6-nastainen OBD

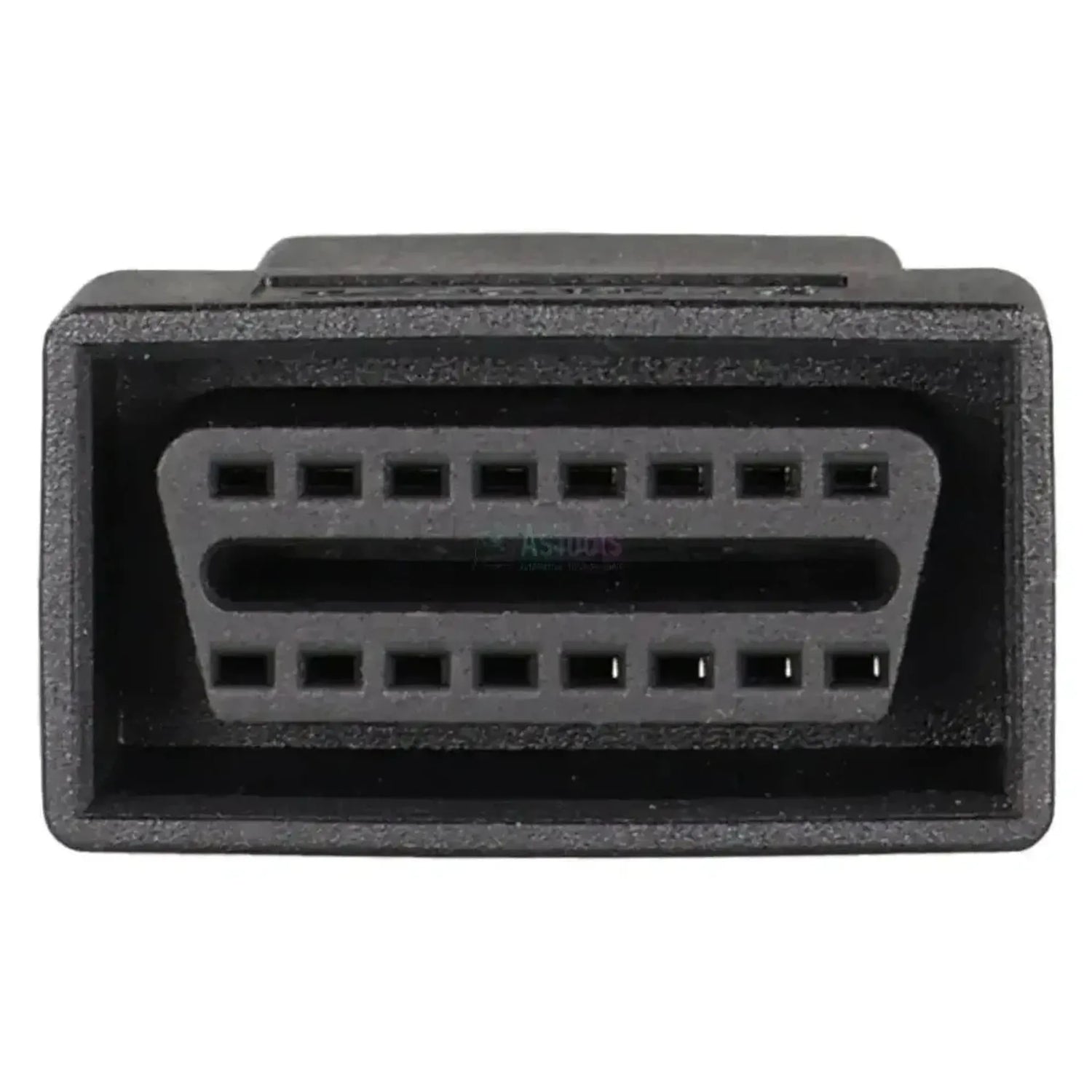

Laitteen puolen liitäntä 16-nastainen OBD2
Tiedonsiirto K-line tai CAN-bus, passiivisti välitetty J1962-standardiin
Ohjainyksiköt Moottorpyörän ohjainyksiköt, mukaan lukien moottorijärjestelmä
Segmentti Moottorpyörä
Tuetut merkit KTM
Mallisarja Duke, RC, Adventure, SMC/SMC R ja EXC/EXC-F/XC-W 6-nastaisen liittimen kanssa
Käytön edellytykset OBDSTAR-lukulaite moottorpyörätuella, kuten MS50, MS70 tai MotoMaster
Lisäksi tarvittava OBDSTAR-laitteen vakio 16-nastainen OBD2-kaapeli
Paino 0,05 kg
