OBDSTAR | SKU:
M034
OBDSTAR (M034) | Harley Davidson 4+6-pin OBD – 16-pin OBD2 -sovitinkaapeli | Moottoripyörä
Normaali hinta
€36,95 alv:n kanssa
€30,54 ilman alv:a
Ei saatavilla
Takuu suoraan AsTools:lta
Takuu suoraan AsTools:lta
Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.
2 vuoden takuu kaikille tuotteille
2 vuoden takuu kaikille tuotteille
Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.
Helppo palautus
Helppo palautus
Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.
Ammattimainen asiakaspalvelu
Ammattimainen asiakaspalvelu
Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

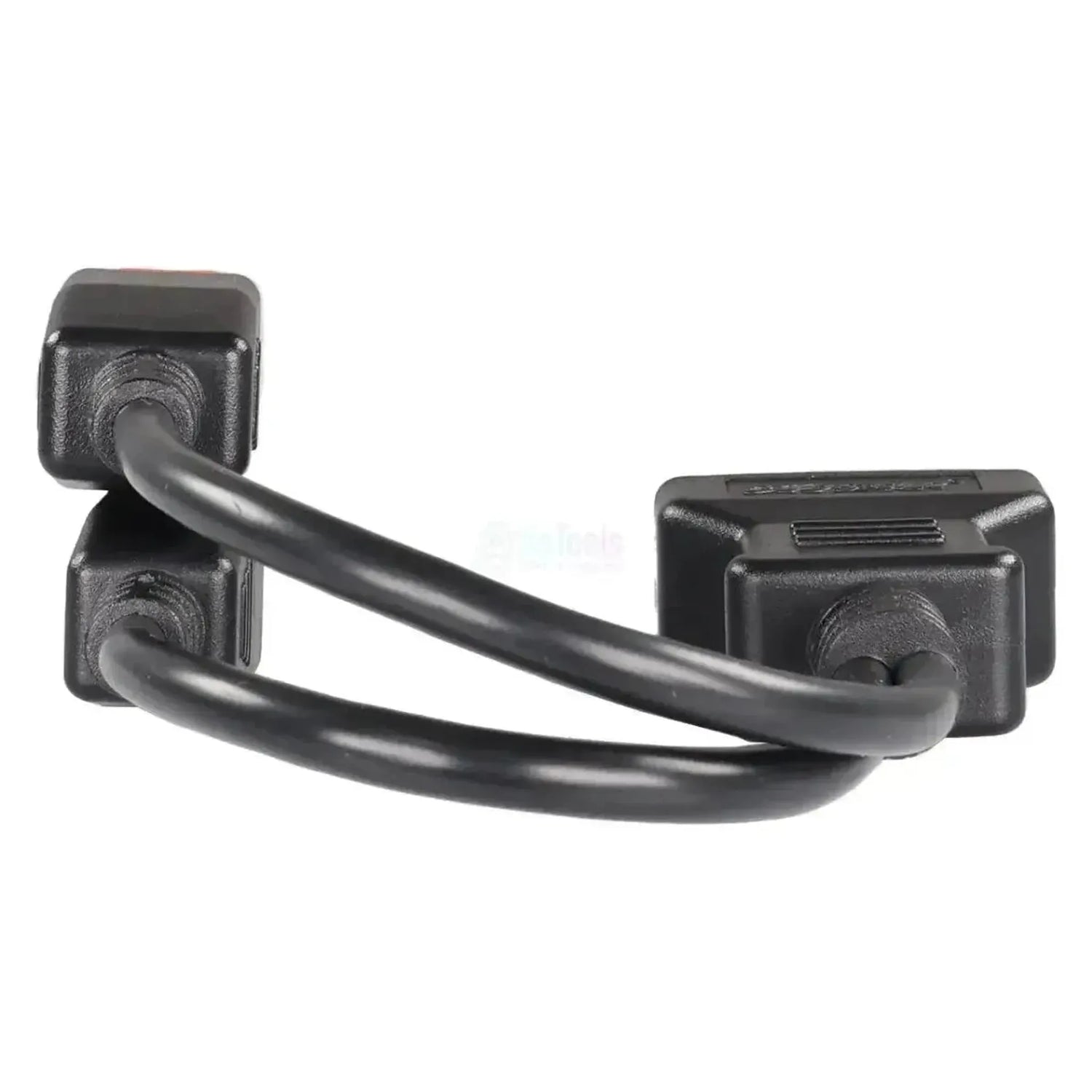

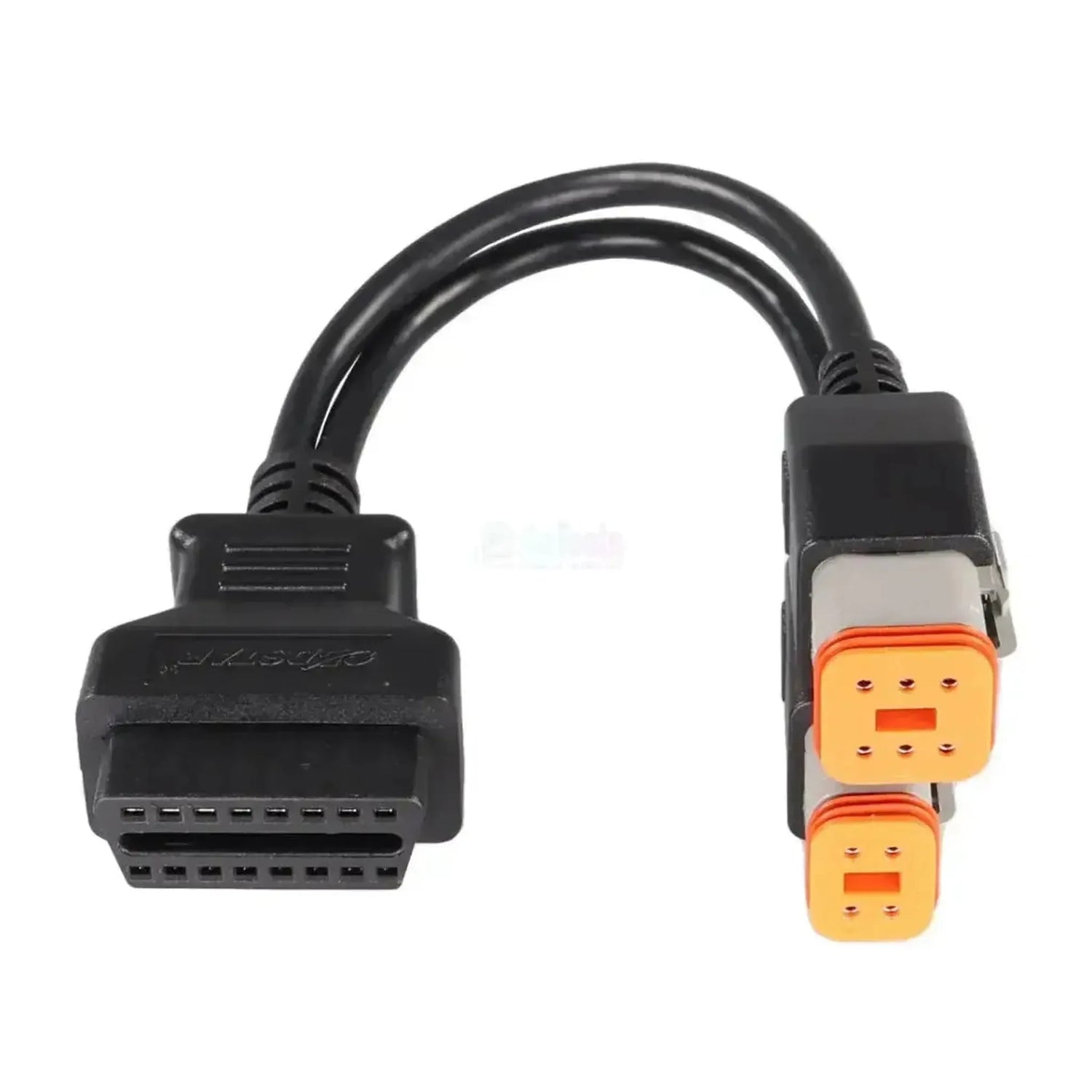

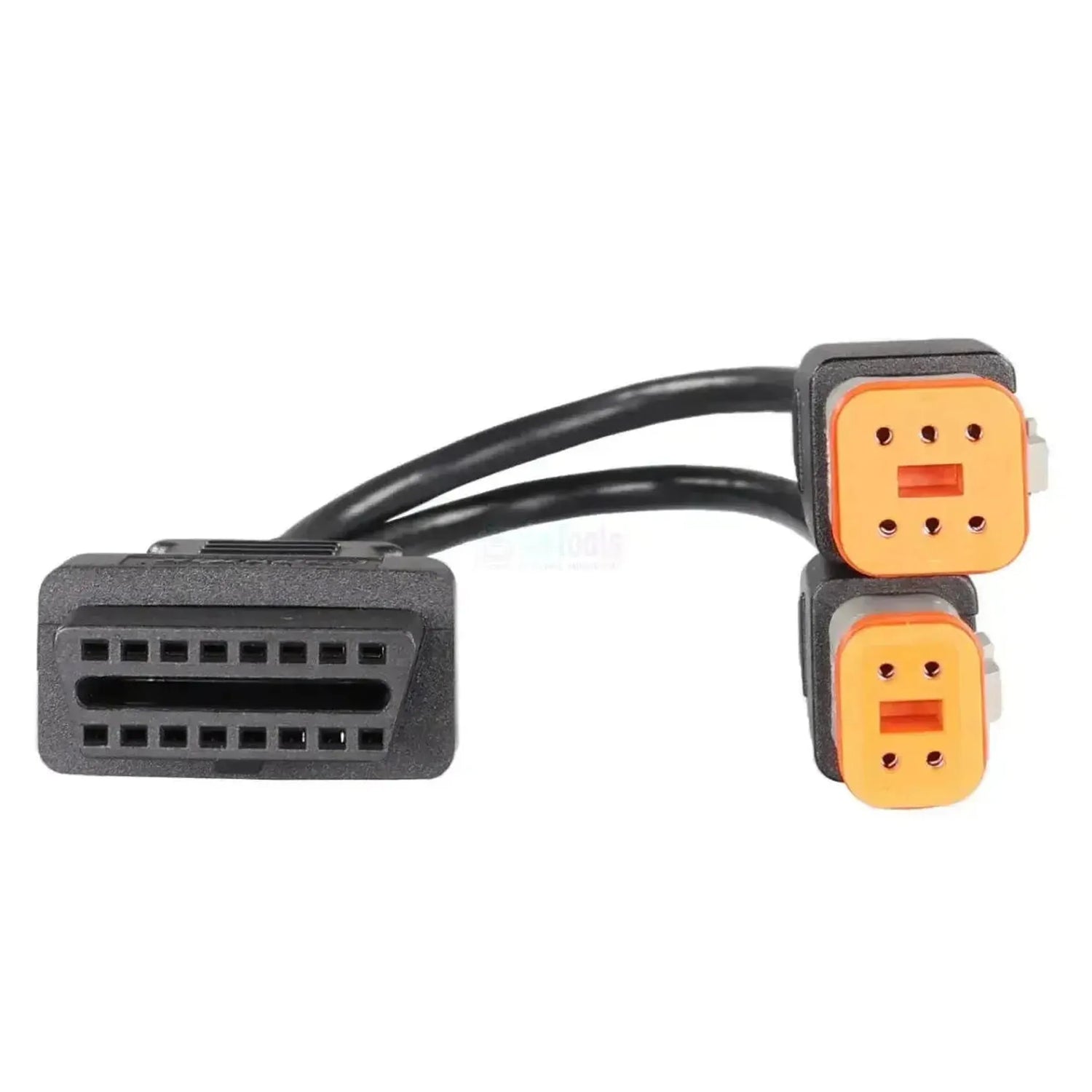

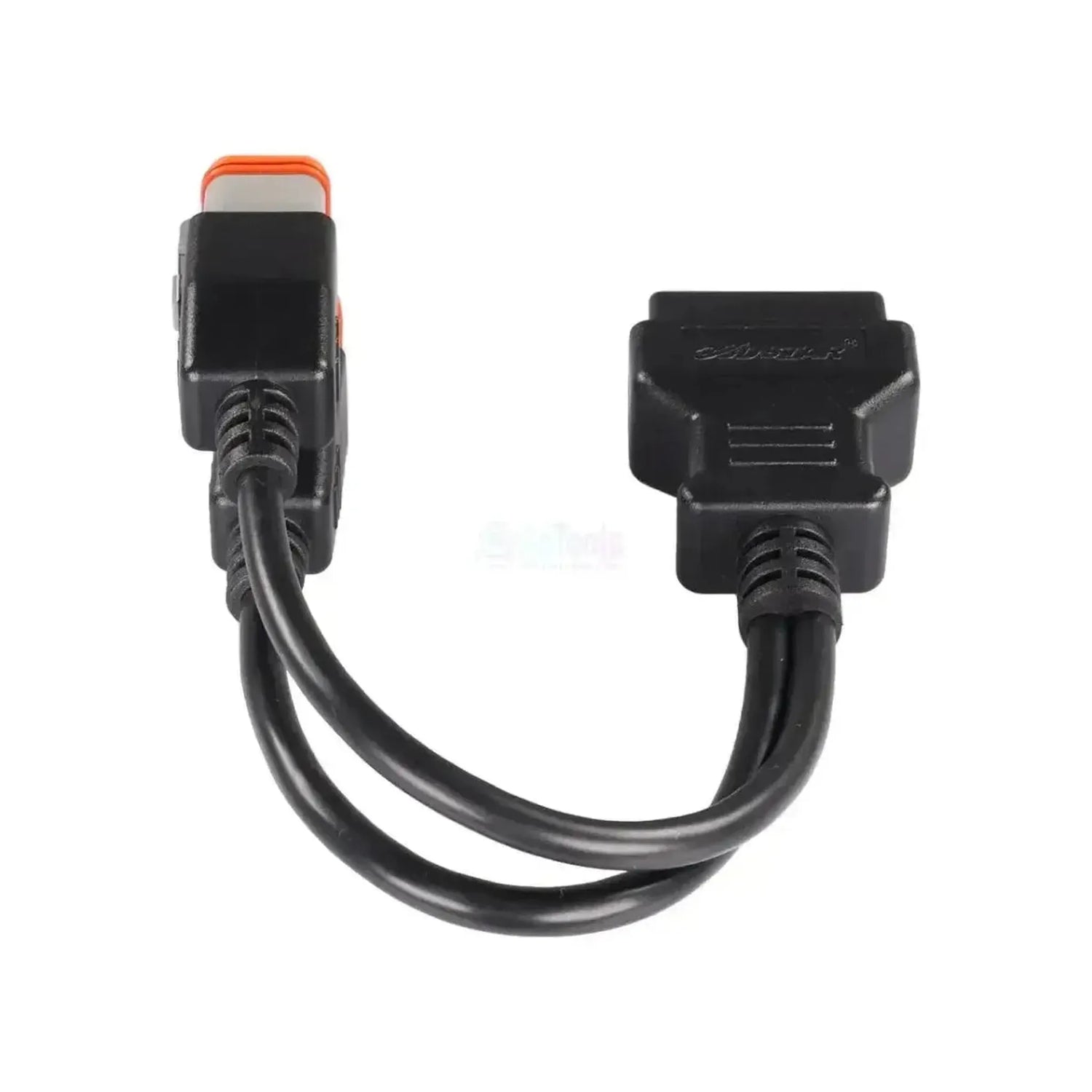

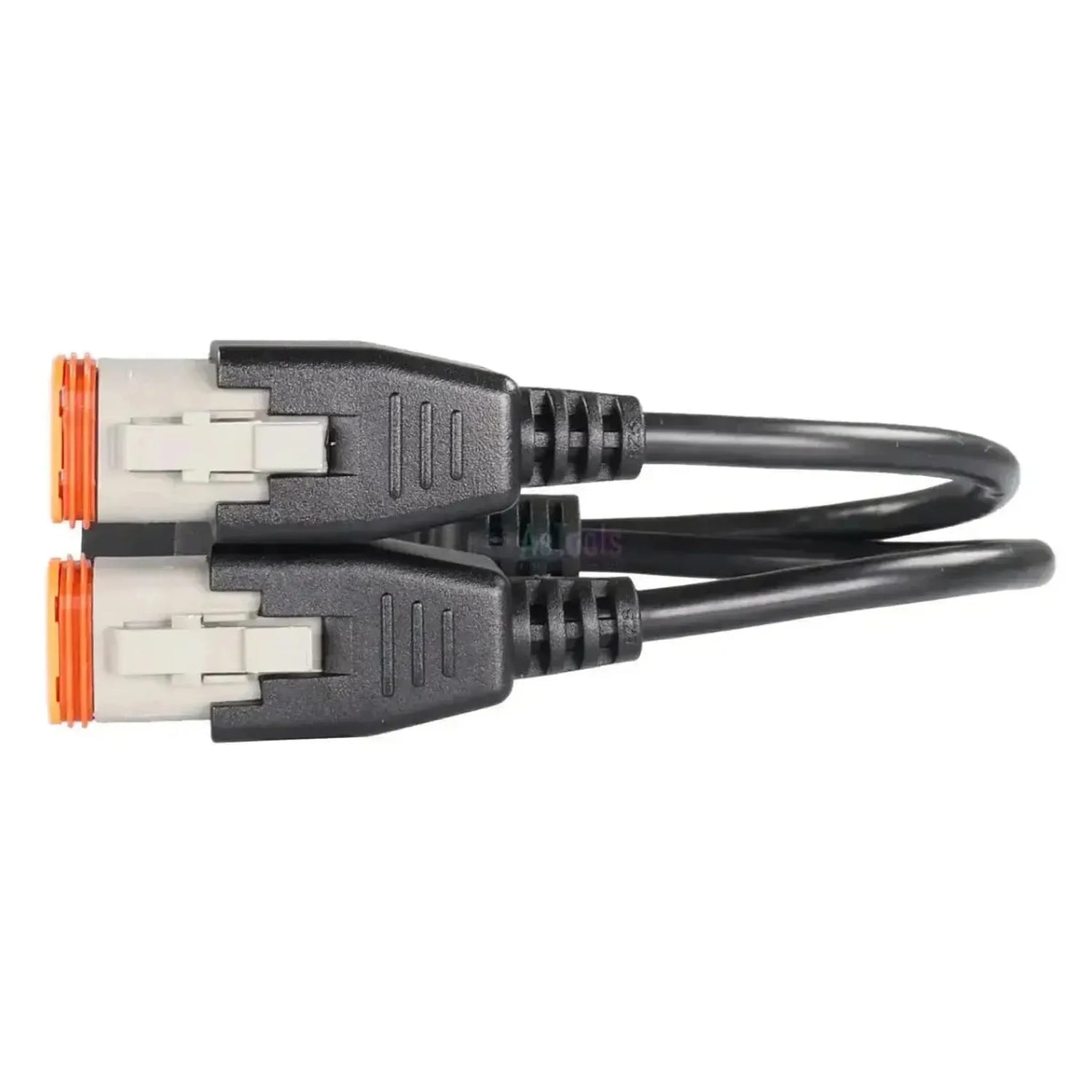

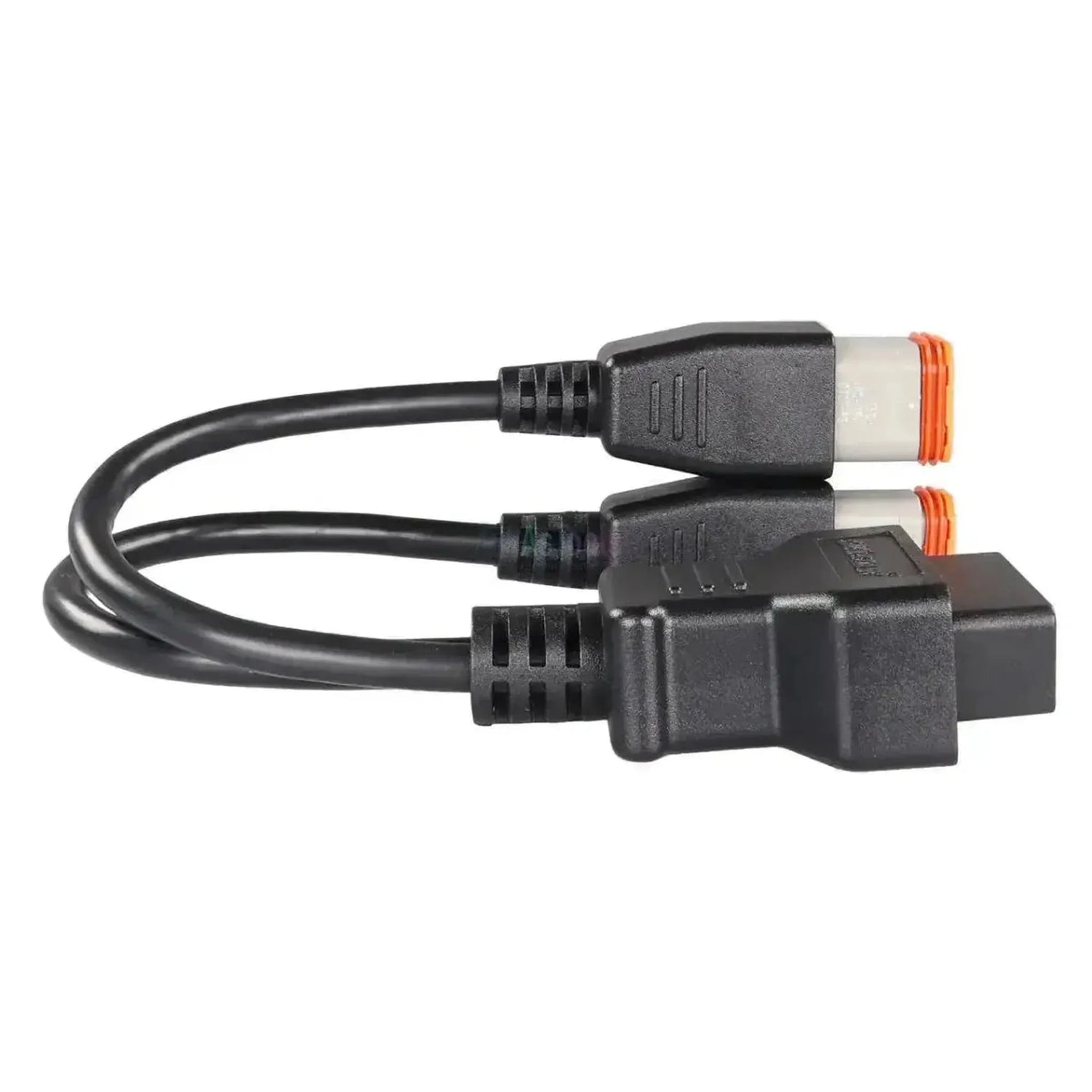

De OBDSTAR M034 verbindt de diagnoseaansluiting van Harley-Davidson-motorfietsen met de 16-pins OBD2-ingang van uw OBDSTAR-toestel. De kabel heeft een 4-pins en een 6-pins stekker. De aansluiting zit onder het zadel of achter een zijkap, afhankelijk van de modelreeks.
Oudere Harley's met J1850-communicatie hebben de 4-pins stekker. De CAN-bus-modellen hebben de 6-pins stekker. Met één kabel bereikt u dus beide generaties. U leest en wist foutcodes, bekijkt live data en gebruikt de speciale functies die uw toestel biedt. De kabel zet de aansluiting alleen fysiek om. Het toestel moet zelf de Harley-Davidson-diagnose ondersteunen, zoals de iScan Harley-Davidson en de MOTOMASTER.
PLUSPUNTEN
✔Eén kabel voor de 4-pins en de 6-pins Harley-aansluiting; u heeft geen tweede kabel nodig.
✔Geschikt voor de grote modelreeksen, van Sportster en Dyna tot Softail en Touring.
✔De M034 hoort standaard bij de OBDSTAR iScan Harley-Davidson; als losse kabel vervangt of vult u hem aan.
✔De kabel werkt passief: Er is geen eigen software of instelling nodig.
AANDACHTSPUNTEN
✕Uw uitleesapparaat moet de merkspecifieke Harley-Davidson-diagnose via de 4-pins of 6-pins aansluiting ondersteunen; de kabel zet geen protocollen om.
✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen de standaard OBD2-gegevens van auto's.
✕Gebruik de juiste stekker voor uw motorfiets; de andere stekker blijft los.
✕Welke functies u krijgt, verschilt per modelreeks, bouwjaar en de software van uw toestel.
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen en monteurs die Harley-Davidson-motorfietsen met de 4-pins of 6-pins aansluiting uitlezen.
Regeleenheden die u kunt benaderen
- Motorregeling: Injectie en ontsteking.
- ABS: Op modellen met ABS.
- Instrumenten: Teller en verlichting.
- Overige modules: Per model en uitrusting.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Live data: Actuele meetwaarden bekijken.
- Identificatie: Gegevens van de regeleenheid.
- Overige functies: Waar het toestel ze biedt.
Zo gebruikt u hem
- Aansluiting zoeken: Zoek de stekker onder het zadel of een zijkap.
- Stekker kiezen: Tel de pinnen: 4 of 6.
- Aansluiten: Steek de passende stekker in de aansluiting.
- Toestel koppelen: Sluit de 16-pins stekker aan op het toestel.
- Uitlezen: Zet het contact aan en kies Harley-Davidson.
Compatibele voertuigen en toepassingen
Bepalend is de 4-pins of 6-pins diagnoseaansluiting. De 4-pins stekker hoort bij de J1850-modellen, de 6-pins stekker bij de CAN-bus-modellen:
Harley-Davidson, 4-pins (J1850):
- Touring (FLH/FLT): 2002 tot 2013.
- Softail: 2001 tot 2010.
- Dyna: 2004 tot 2011.
- Sportster: 2007 tot 2013.
- V-Rod: 2002 tot 2016.
Harley-Davidson, 6-pins (CAN-bus):
- Touring (FLH/FLT): 2014 tot 2020.
- Softail: 2011 tot 2020.
- Dyna: 2012 tot 2017.
- Sportster: Vanaf 2014.
- Street (XG): 2015 tot 2020.
💡
Goed om te weten: Bij de Softail zit de aansluiting onder het zadel, bij het achterspatbord. Bij Dyna, Sportster en Touring vanaf 2008 zit hij achter de linker zijkap; bij de Touring haalt u eerst de linker zijkoffer weg. Bij de V-Rod zit hij achter de rechter framekap.
Verpakkingsinhoud
- 1x OBDSTAR (M034) | Harley Davidson 4+6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- OBDSTAR
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Välijohto
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- OBDSTAR
- Tarvitseeko johto erillisen virtaliitännän, esimerkiksi akkuvaraimien kautta. Passiivinen johto toimii ilman sitä.Oma virtalähde tarvitaan
- Ei
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- Harley Davidson 4+6-napainen OBD
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2 (J1962)
- Mitä tiedonsiirtolinjoja pitkin johto välittää signaalit. Ajoneuvon ja testerin on käytettävä samaa tiedonsiirtotapaa.Tiedonsiirto
- K-line
- CAN-bus
Mitat ja paino
- Johdon tai sovittimen paino.Paino
- 0,1 kg
Muut tekniset tiedot
- Toepassing
- Harley-Davidson-motorfietsen met de 4-pins of 6-pins diagnoseaansluiting
- Aansluiting apparaatzijde
- 16-pins OBD2 (J1962)
- Werking
- Passief, geen protocolconversie
- Geschikt voor
- OBDSTAR iScan Harley-Davidson en MOTOMASTER
- Segment
- Motorfiets
