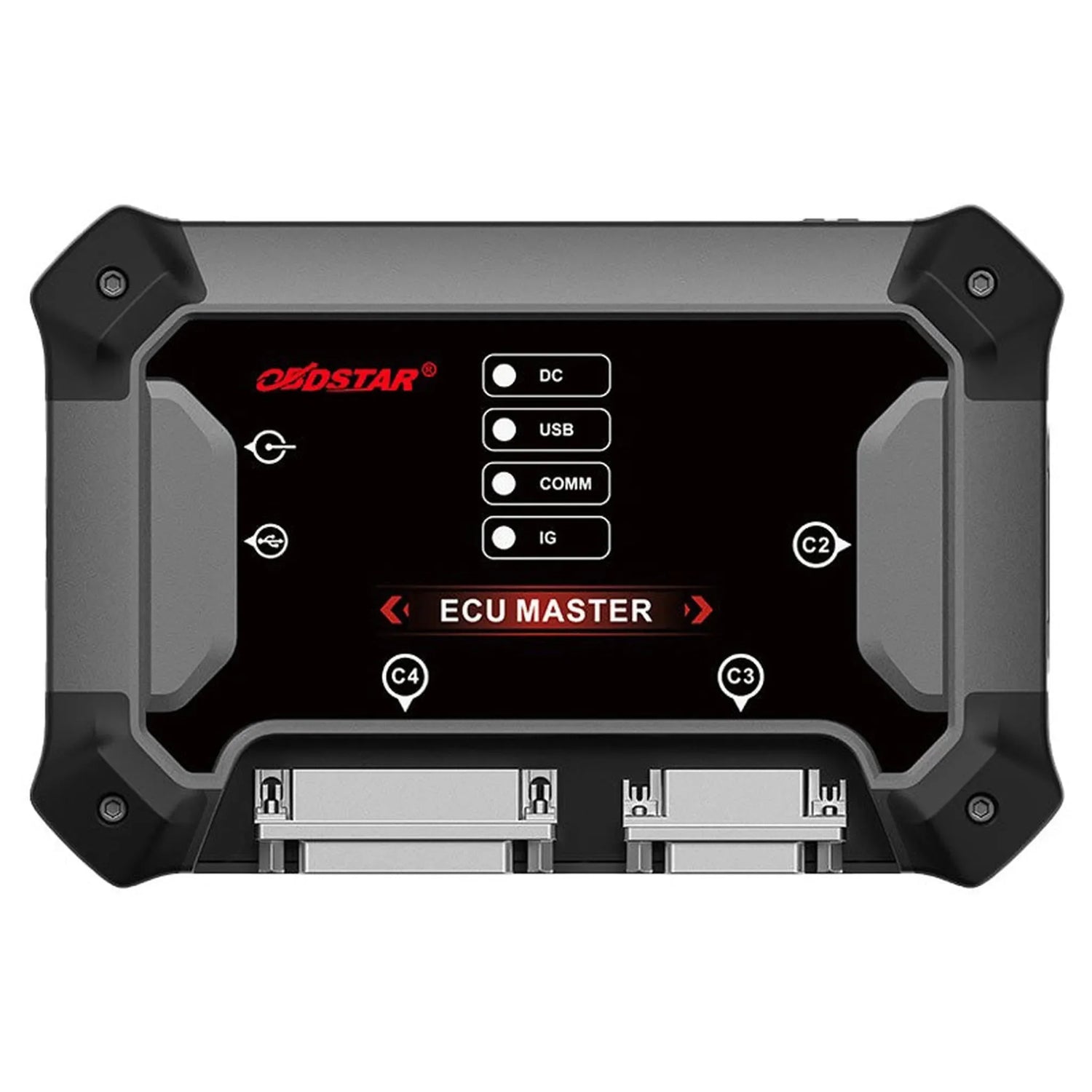

OBDSTAR ECU Master (A+B+C+D) | Ohjelmoija

Toepassingen en functionaliteiten

De volledige uitvoering is bedoeld voor ECU-specialisten en werkplaatsen met een gemengd aanbod. Hieronder staat wat elke configuratie toevoegt en welke bewerkingen u ermee doet.

Per configuratie

• A: Personenauto en EV: ECM, TCM, BCM en BMS/VCU.
• B: Motorfiets: motormanagement van ruim honderd merken.
• C: Bedrijfswagen, landbouw en terreinmachine: ECM, TCM en BCM.
• D: Crash Reset: airbag, batterijbewaking en stuurhoeksensor.

Bewerkingen

• Klonen: De data van een defecte regelaar overzetten naar een vervanger.
• VIN: Het chassis- of framenummer lezen en schrijven.
• Virgin: Een gebruikte regelaar terugzetten naar ongebruikt.
• Kilometerstand: De opgeslagen stand in de regelaar kalibreren.
• CheckSum: De controlesom herberekenen na een wijziging.
• IMMO: IMMO-data omzetten en ontsleutelen, IMMO aan of uit.
• MAPS en lock/unlock: Bij zware regelaars: tabellen lezen en beveiliging openen.
• Resets: Crashdata wissen, MVBM en SAS terugzetten.

Werkwijzen

• OBD: Via de diagnosepoort, zonder de regelaar uit te bouwen.
• BENCH: De uitgebouwde regelaar op de werkbank, via de BENCH-C V1-kabel.
• BOOT: De regelaar in bootmodus starten via een verbinding op de print.
• JTAG: Directe toegang tot de processor, via de C4-10-adapter.
• BDM: De tweede debug-interface, ook via de C4-10-adapter.

Zo gebruikt u hem

1. Software installeren: Download de ECU Master-software bij OBDSTAR en installeer die op een Windows-pc.
2. Registreren: Registreer het toestel, zodat de configuratie op uw serienummer wordt vrijgeschakeld.
3. Aansluiten: Verbind het toestel met de pc en de lader, en sluit de regelaar aan via OBD, BENCH-C V1 of C4-10.
4. Back-up maken: Zoek de regelaar op merk of type, lees de data uit en bewaar een back-up.
5. Bewerken: Voer de bewerking uit en schrijf de data terug.

Speciale functies en mogelijkheden

Configuratie A (personenauto en EV), met naam genoemd door OBDSTAR:

• Mercedes-Benz: FBS3/FBS4-transmissies: VIN via bench, virgin en personalisatie.
• Transmissies: AISIN, BMW 8HP GEN3 en JLR 8HP/9HP.
• Ford: MG1/MD1 GEN2, ook de CAN FD-uitvoeringen, via OBD of bench.
• Volkswagen-groep: SIMOS, ME17 en EDC17; bij EV ook Bosch VC1 en VCU8.x.
• Hyundai: KEFICO SBW (shift-by-wire).

Configuratie B (motorfiets):

• Harley-Davidson CAN en J1850: 2-pins en 3-pins CAN en J1850: data lezen en schrijven via bench, VIN lezen.
• Harley-Davidson MT21: Data lezen en schrijven via bench, VIN lezen en kilometerstand kalibreren.
• Honda Keihin: M32R, SH705X, MPC560 en RH850: lezen en schrijven via bench.
• CFMOTO: MSE6.0, MSE8.0, MSE9.0, US6.0 en ME17 (MED17.8.10): klonen via bench.
• Kawasaki Denso: 21175-serie: lezen en schrijven via bench.

Configuratie C (bedrijfswagen):

• Mercedes-Benz PLD: MR-A2 tot en met MR-A8: klonen via bench of boot.
• Mercedes-Benz ACM en ADM: ACM2, ACM2.1, ACM2.2, ADM2 en ADM3: via bench.
• Mercedes-Benz MCM2: MCM2 en MCM2.1 (D2 tot D5): bench of boot, lock/unlock en VIN.
• MAN: FFR, PTM, EDC7C3 en EDC7C32: via bench, JTAG of BDM.
• Scania: EMS S6, S7, S8 en EMD1, EGC4, EEC3, COO7, COO8 en OPC5: via bench of JTAG.
• Volvo: EMS2.2, EMS2.3 en EMS2.4: via bench.

Ondersteunde voertuigmerken

Bepalend is de regelaar in het voertuig, niet het merk alleen. OBDSTAR verdeelt de dekking over afzonderlijke lijsten per modulegroep. Een merk in de ECM-lijst hoeft niet in de transmissielijst te staan; kijk daarom bij de bewerking die u nodig heeft.

Motormanagement (ECM)

Ruim 135 merken, inclusief landbouw- en terreinmachines.

• Europees: Abarth, Alfa Romeo, Alpina, Artec, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, Dallara, Deutz, DS, Fendt, Ferrari, Fiat, Iveco, Jaguar, JCB, Lada, Lamborghini, Lancia, Land Rover, MAN, Manitou, Maserati, McLaren, Mercedes-Benz, MG, MINI, Opel, Peugeot, Porsche, Renault, Saab, Seat, Škoda, Smart, Tagaz, Tecnoma, UAZ, Valtra, Vauxhall, Volkswagen, Volvo
• Aziatisch: Ashok Leyland, Daewoo, Daihatsu, Datsun, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Komatsu, Lexus, Luxgen, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso, Nissan, PGO, SsangYong, Subaru, Suzuki, Tata, Toyota
• Amerikaans: AGCO, Bobcat, Buick, Cadillac, Case, Challenger, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, John Deere, Lincoln, Massey Ferguson, Pontiac, Saturn, Shelby
• Chinees: Aeolus, BAIC, Borgward, Brilliance, BYD, Changan, Changfeng, Changhe, Chery, Dayun, Dongfeng, FAW, Fencon, Foday, Forthing, Foton, GAC, Geely, Great Wall, Hafei, Haval, Hawtai, Huanghai, JAC, Jinbei, JMC, Joylong, Kama, Leopaard, Lifan, Lovol, Lynk&Co, Maxus, Oting, Ruiqi, SAIC, SGMW, Soueast, SWM, Traum, Voyah, Weiwang, Xiali, Yangwang, Zotye, ZX Auto

Transmissie (TCM)

51 merken.

• Europees: Alfa Romeo, Alpina, Aston Martin, Audi, Bentley, BMW, Citroën, Dacia, Daimler, David Brown, DS, Iveco, Jaguar, Lamborghini, Land Rover, MAN, Maserati, Mercedes-Benz, MINI, Morgan
• Aziatisch: Daewoo, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mazda, Mitsubishi
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, Lincoln, Mercury
• Chinees: Aeolus, Changan, Chery, FAW, Geely, Great Wall, Haval, Lifan, Lynk&Co

Carrosserie en overige modules (Body)

20 merken.

• Europees: Alfa Romeo, Ferrari, Fiat, Iveco, Jaguar, Lancia, Land Rover, Maserati, PSA, Renault, Škoda, Smart, Volkswagen, Volvo
• Aziatisch: Mazda
• Amerikaans: Chrysler, Dodge, Ford, GM, Jeep

Batterijmanagement en voertuigregelmodule (BMS/VCU)

12 merken.

• Europees: Audi, BMW, Fiat, Mercedes-Benz, Porsche, Seat, Škoda, Volkswagen
• Chinees: Geely, Great Wall, SAIC, Yangwang

Motorfiets (ECM Moto)

Ruim honderd merken, van de grote fabrikanten tot kleine Europese en Chinese bouwers.

• Europees: Adamoto, AJP, AJS, Aprilia, Baltmotors, Barton, Benelli, Beta, BMW, Bristol, Brixton, Derbi, Ducati, GasGas, Gilera, Goes, Herald, Husqvarna, Italjet, Junak, KSR Moto, KTM, Lambretta, Lexmoto, Macbor, Mash, Minsk, Mitt, Mondial, Moto Guzzi, Moto Morini, Motron Motorcycles, Mutt, Neco, Peugeot, Piaggio, Qooder, Quadro, Royal Alloy, Russkaya Mehanika, Sherco, Sinnis, Stels, SWM, Vespa, WK
• Aziatisch: Access, Aeon, Bajaj, Daelim, Hartford, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, SYM, TGB
• Amerikaans: Arctic Cat, Argo, Bennche, Bobcat, Briggs & Stratton, BRP, Can-Am, Harley-Davidson, Indian, Johnny Pag, Kohler, Massimo, Polaris
• Chinees: Benda, CFMOTO, Changjiang, Dayang, Gaokin, Hanway, Hisun, Jialing, Keeway, Kiden, Kove/Colove, Lifan, Linhai, Loncin, Odes/Aodes, QJ Benelli, QJMotor, Segway, Voge, Zongshen, Zontes
• Herkomst niet vastgesteld: BFR, Chironex, Freedom, Hunter Motorcycles, MGB, Polar Fox, Stallion, Vinto, Vitacci, Vortex, Wels

Bedrijfswagen, landbouw en terreinmachine: motormanagement (HD ECM)

Ruim 120 merken.

• Europees: Alexander Dennis, Artec, Autosan, Avia, Claas, DAF, Deutz, Dressta, Dynapac, Fendt, GAZ, Guleryuz, Hammel, Holmer, Hydrema, Iveco, JCB, Kalmar, KamAZ, Krone, Kuhn, Lamborghini, Landini, Laverda, MAN, Manitou, Matrot, MAZ Minsk, McCormick, Mercedes-Benz, Neoplan, New Holland, Otokar, PistenBully, Prinoth, Renault, Rostselmash, SAME, Scania, Sennebogen, Soilmec, Solaris, Steyr, Tecnoma, Temsa, Terberg, Valtra, VDL Citea, Volkswagen, Volvo, Wirtgen
• Aziatisch: Ashok Leyland, Doosan, Eicher, Force, Furukawa, Hino, Hitachi, Honda, Hyundai, Isuzu, Komatsu, Kubota, Mitsubishi, Mitsubishi Fuso, Morooka, Nissan, Tata, Tata-Daewoo, Yanmar
• Amerikaans: AGCO, Agrale, Bobcat, Buhler Versatile, Case, Caterpillar, Challenger, Ditch Witch, Ford, Freightliner, Hagie, Hyster, International, JBT, John Deere, Kenworth, MacDon, Mack, Massey Ferguson, Peterbilt, Tigercat, Volare, Western Star
• Chinees: BAIC, Bonluck, Brilliance, Dongfeng, FAW, Foton, Golden Dragon, Higer, JAC, JMC, King Long, LiuGong, Lovol, Sany, Shacman, XCMG, Yutong, Zhongtong
• Herkomst niet vastgesteld: BCI, BMC, Camox, CMI, Concorde, Croplands, Franzoi, Impex, PI Makina, Tico

Bedrijfswagen: transmissie (HD TCM)

10 merken.

• Europees: DAF, Irizar, Iveco, Liebherr, MAN, Mercedes-Benz, Scania, Setra
• Aziatisch: Hyundai
• Amerikaans: Link-Belt

Bedrijfswagen: carrosserie en chassis (HD BCM)

6 merken.

• Europees: DAF, Iveco, MAN, Mercedes-Benz, Scania
• Amerikaans: Freightliner

OBDSTAR werkt de functielijst met alle ondersteunde regelaars maandelijks bij; in de software zoekt u per merk of type.

Licentie-informatie

De software-updates lopen via een abonnement van OBDSTAR, per configuratie.

• Eerste jaar: 12 maanden gratis updates na registratie en activering van het toestel.
• Op tijd verlengen: Wie verlengt vóór de einddatum, krijgt korting op het abonnement.
• Na afloop: Software die u al heeft gedownload, blijft gewoon werken.
• Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
• Verlengen: Met de OBDSTAR ECU Master configuratie A&B&C&D update-licentie, los verkrijgbaar in onze webshop.

Verpakkingsinhoud

• 1x OBDSTAR ECU Master
• 1x Lader 14 V
• 1x M001C-hoofdkabel
• 1x USB-kabel (type B)
• 1x BENCH-C V1-kabel
• 1x Set jumperdraden (8 uitvoeringen)
• 1x 3-in-1-jumperverlengkabel
• 1x C4-10-adapter
• 1x W004-kabel
• 1x W005-kabel
• 1x W006-kabel
