OBDSTAR CAN DIRECT-V2 on kabeljoukko, jolla yhdistät ajoneuvon CAN-verkkoon suoraan OBD2-portin ohitse. Joukko sisältää pääkaapelin OBD2-liitäntöinä ja 4 mm banaanipistokkaina, kaksi johtoa läpäisevää anturipistettä (back-probe pinit) CAN-High- ja CAN-Low-johdoille sekä Jeep/Chrysler-merkkikohtaisen CAN-C-väyläliittimen. Ajoneuvon puolella joukko kytketään OBD-porttiin ja ajoneuvon sisäisiin tietoliikennejohtimiin; laitepuolella diagnostiikkalaitteisiin.

Tämä lähestymistapa on välttämätön, koska modernien ajoneuvojen Security Gateway (SGW) estää lukemisen ja kirjoittamisen tavanomaisen OBD2-portin kautta. Ottamalla yhteyden suoraan CAN-väylään ja FCA-ajoneuvoissa CAN-C-väylään, saat katkeamattoman datavirran ajoneuvoverkon ja testaajan välille. Anturit ottavat kontaktin verkkojohtojen kuparisydämeen, joten sinun ei tarvitse leikata tai poistaa johtoeristettä. Kabeljoukko avaa vain verkkoyhteyden – ei muuta. Mitä menettelyjä voit sen jälkeen suorittaa – avainten ohjelmointia, kojelaudan kalibrointia tai CAN-kehysten lukemista – määräävät oman laitteesi ohjelmisto ja lisenssit. Kabeljoukko ei itsessään laajenna ajoneuvotukea.

ETUJA

✔Pääsy Security Gatewayn ohi — yhteys muodostetaan fyysisesti CAN-verkkoon, joten luku- ja kirjoitustoiminnot eivät jää OBD2-portin gatewayn estämiksi.

✔Yhteys ilman johdoitusvaurioita — mukana toimitetut kierreanturitypit ottavat kontaktin CAN-High- ja CAN-Low-johtimen kuparisydämeen ilman, että sinun tarvitse avata suojusta pysyvästi.

✔FCA CAN-C-väylän oma liitin — mukana toimitettu Jeep/Chrysler-liitin kytketään suoraan CAN-C-verkkoon ilman erillistä ottokytkentää.

✔Vakioliitäntömateriaalit — joukko toimii OBD2-liitäntöinä ja 4 mm banaanipistokkaina, joten yhteyspuoli ei ole sidottu yhteen kiinteään kabelityyppiin.

HUOMIOITAVAA

✕Antureilla työskentely vaatii tarkkuutta — huolimaton verkkojohdon läpäisy voi johtaa johtimen katkokseen tai väylän oikosulkuun.

✕CAN-topologian tuntemus on välttämätöntä — sinun täytyy tietää, missä CAN-High ja CAN-Low kulkevat tässä ajoneuvossa; joukko ei osoita yhteyspisteitä sinulle.

✕Sovitettu OBDSTAR-laitteisiin — joukko on OBDSTAR-lisävaruste; vakio-banaanipistokkien avulla yhteys muihin valmistajiin kuuluviin laitteisiin on teknisesti mahdollinen, mutta tämä käyttö jää OBDSTAR-tuen ulkopuolelle.

✕Ei laajenna ajoneuvotukea — joukko muodostaa vain yhteyden; mitkä merkit ja menettelyt ovat käytettävissä, riippuu oman laitteesi ohjelmistosta.

Sovellukset ja toiminnot

Suoran väyläyhteyden avulla saavut ohjausyksiköitä, jotka ovat gatewayn takana.

Saavutettavat ohjausyksiköt

Käynnistysestin (IMMO): Moduuli, joka on osallisena proximity-avaimen ohjelmointiohjauksessa ja jonka käyttöä OBD-portin kautta estää gateway.
Mittaripaneeli: Kojelauta, jolle tarvitaan kirjoitusoikeudet muutoksissa ja kalibroinneissa.
Muut suojatut ohjausyksiköt: Moduulit, jotka sijaitsevat otetulla verkolla; mitkä ne ovat, vaihtelee ajoneuvon ja verkon rakenteen mukaan.

Mitä voit tehdä

Proximity-avainten ohjelmointi: Uusien älyavainten oppiminen ajoneuvoihin, joissa gateway estää IMMO-käytön OBD-portin kautta.
Mittaripaneelin kalibrointi: Kojelaudan muutokset ja kalibrointitoimet suora CAN-viestinnän kautta.
CAN-kehysten lukeminen: Raakadatan ja verkkopakettien haku verkkohälytystä varten.
Suojatun diagnostiikan suorittaminen: Aktiivisten testien ajaminen, pysyvien virhekoodien nollaus ja korjaustyöt gatewayn takana oleviin ohjausyksiköihin.
Huomaa: Mitkä toiminnot ovat todellisuudessa mahdollisia, riippuu ajoneuvosta, verkon rakenteesta ja OBDSTAR-laitteesi ohjelmistosta.

Yhteensopivat ajoneuvot ja sovellukset

Määräävä tekijä on Security Gatewayn esiintyminen ja CAN-verkon rakenne, ei malli. Lähde-asiakirjassa mainitaan alla olevat merkit soveltamisalueena ilman rakennusvuosien määrittelyä; puhutaan vain uusista malleista. Tarkista ensin, mikä verkko ajoneuvossa on ja missä voit ottaa yhteyden.

Toyota ja Lexus: Avaimen ohjelmointi muun muassa 4A-, 8A-, 8A-A8-, 8A-A9- ja 8A-AA-järjestelmissä.
FCA (Jeep, Chrysler, Dodge, Fiat ja Alfa Romeo): Suora yhteys CAN-C-verkkoon mukana toimitetun merkkikohtaisen liittimen kautta.
Renault: Uusimmat mallit CAN-väylään ottamisen kautta.
Opel: Uusimmat mallit CAN-väylään ottamisen kautta.

💡

Hyvä tietää: Kytke ajoneuvo suoran verkkoyhteyden aikana aina vakautettuun akkulaturiin: jännitevaihtelut voivat aiheuttaa tietovioitusta kytkettyihin moduuleihin. Tarkista ennen tilaamista, että pystyt saavuttamaan kyseisen ajoneuvon CAN-yhteyspisteet ja että laitteesi tukee haluttua menettelyä.

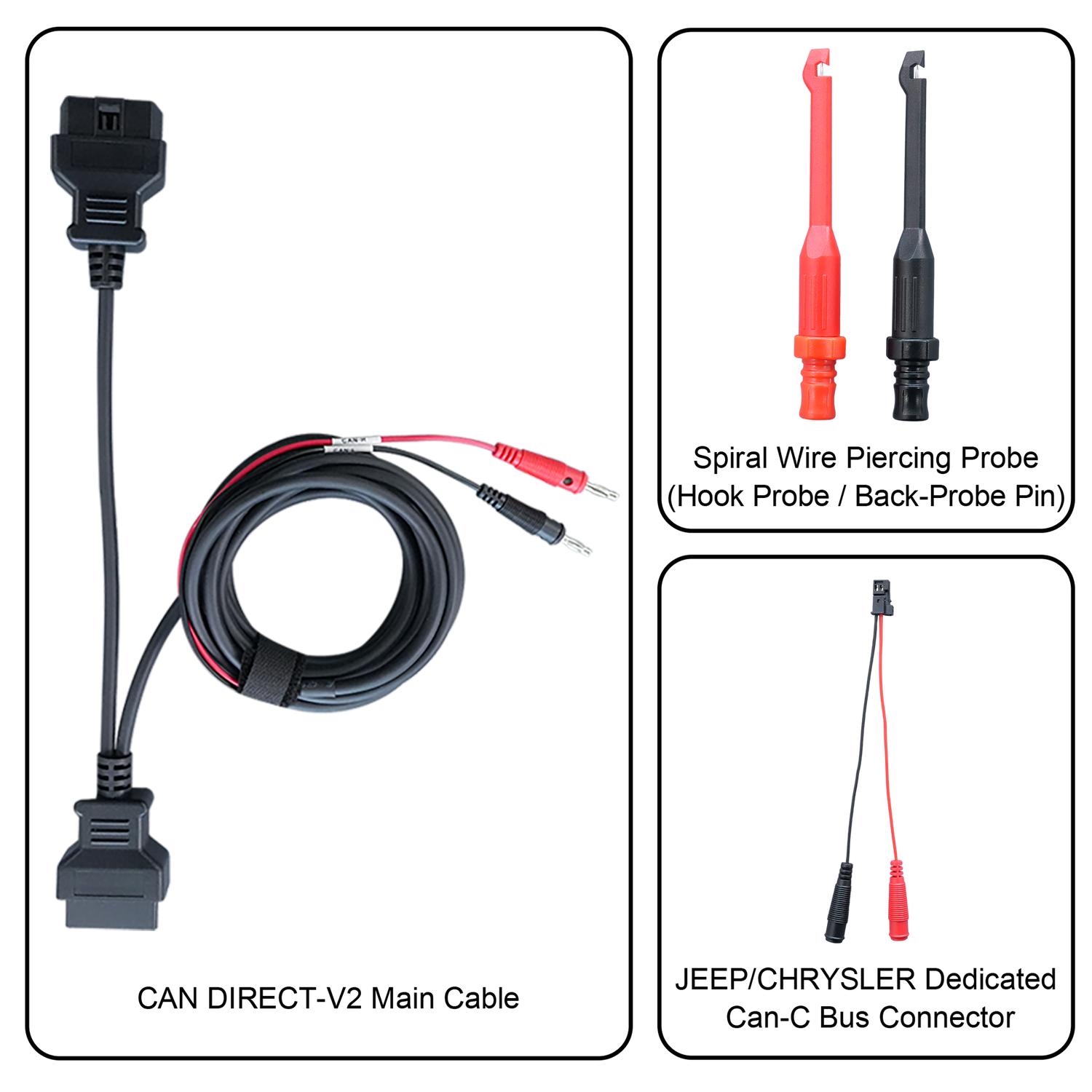

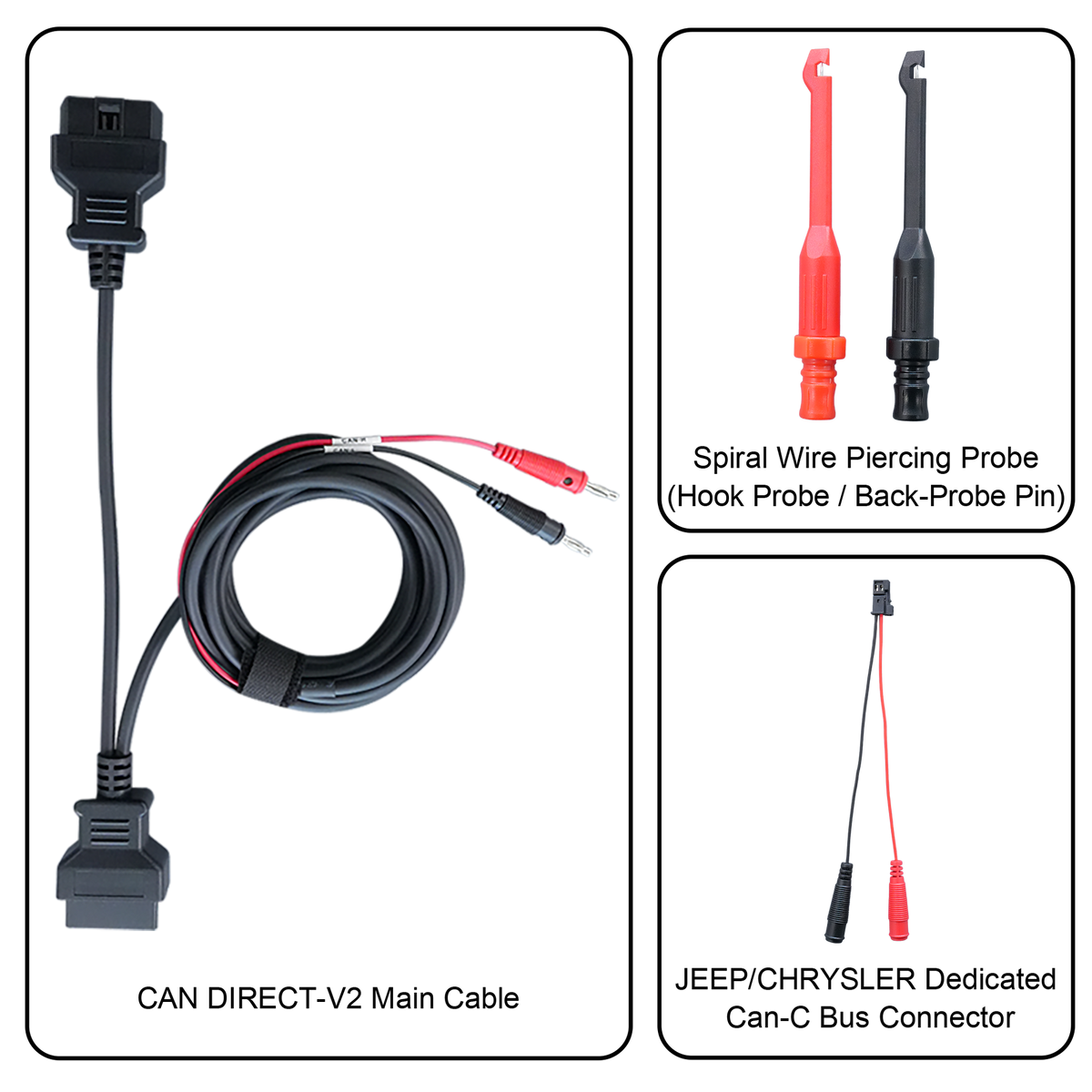

Pakkauksen sisältö

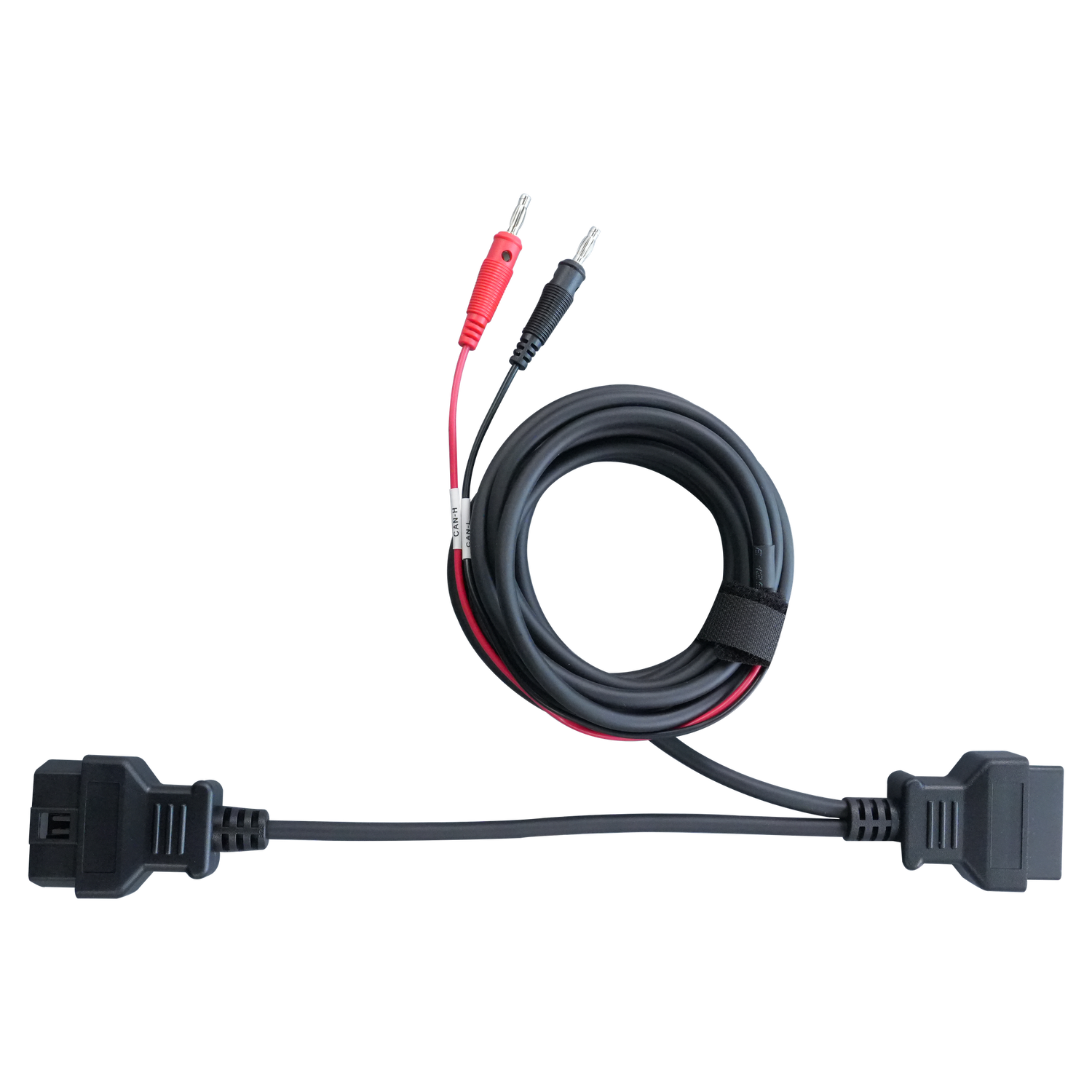

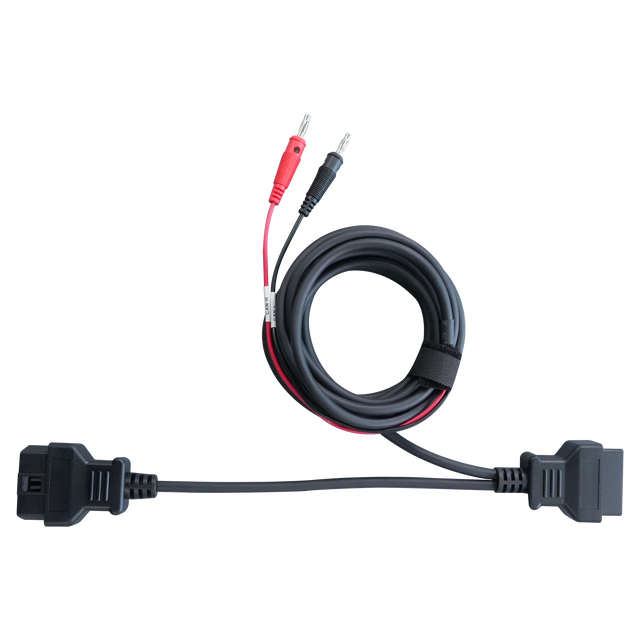

1x OBDSTAR CAN DIRECT-V2 pääkaapeli

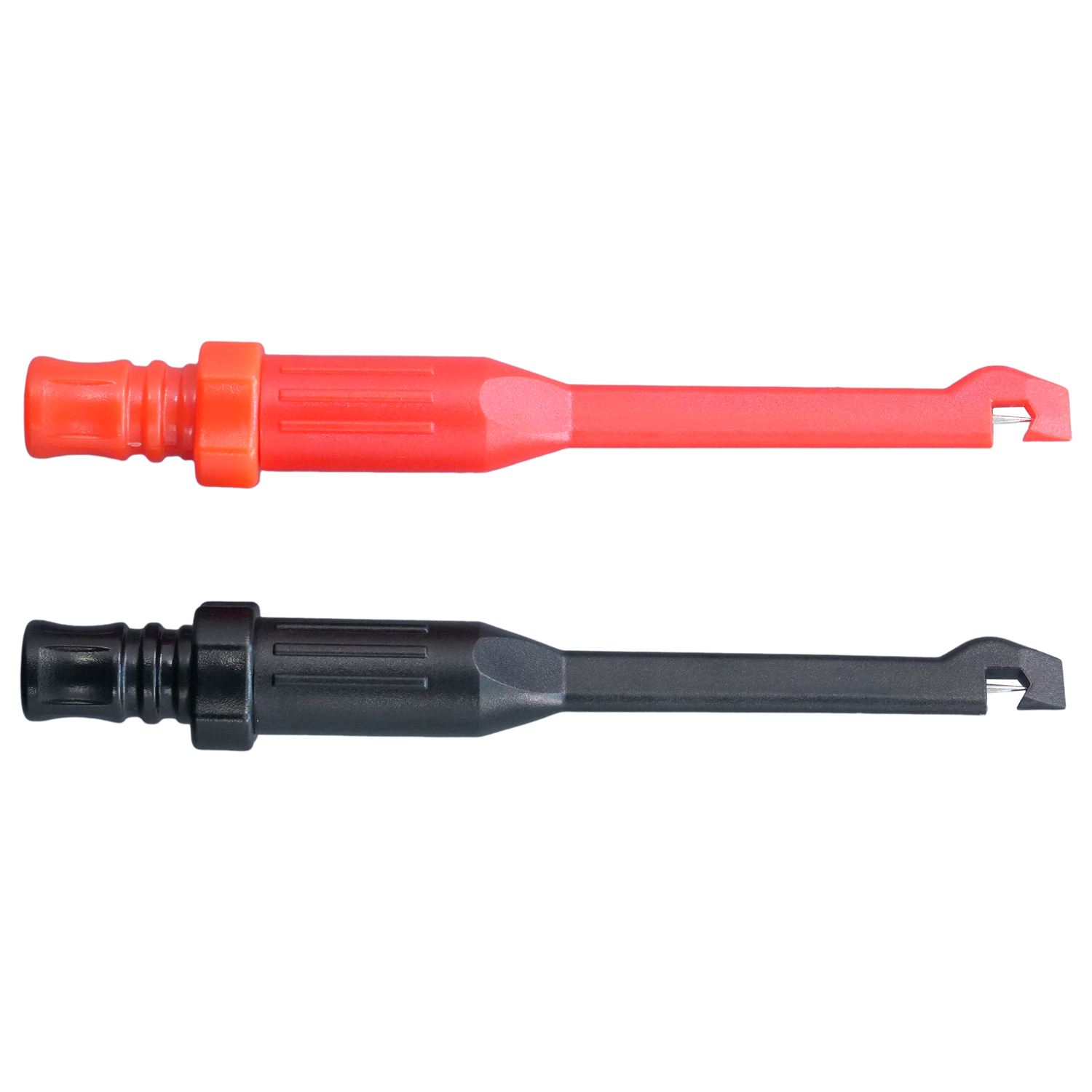

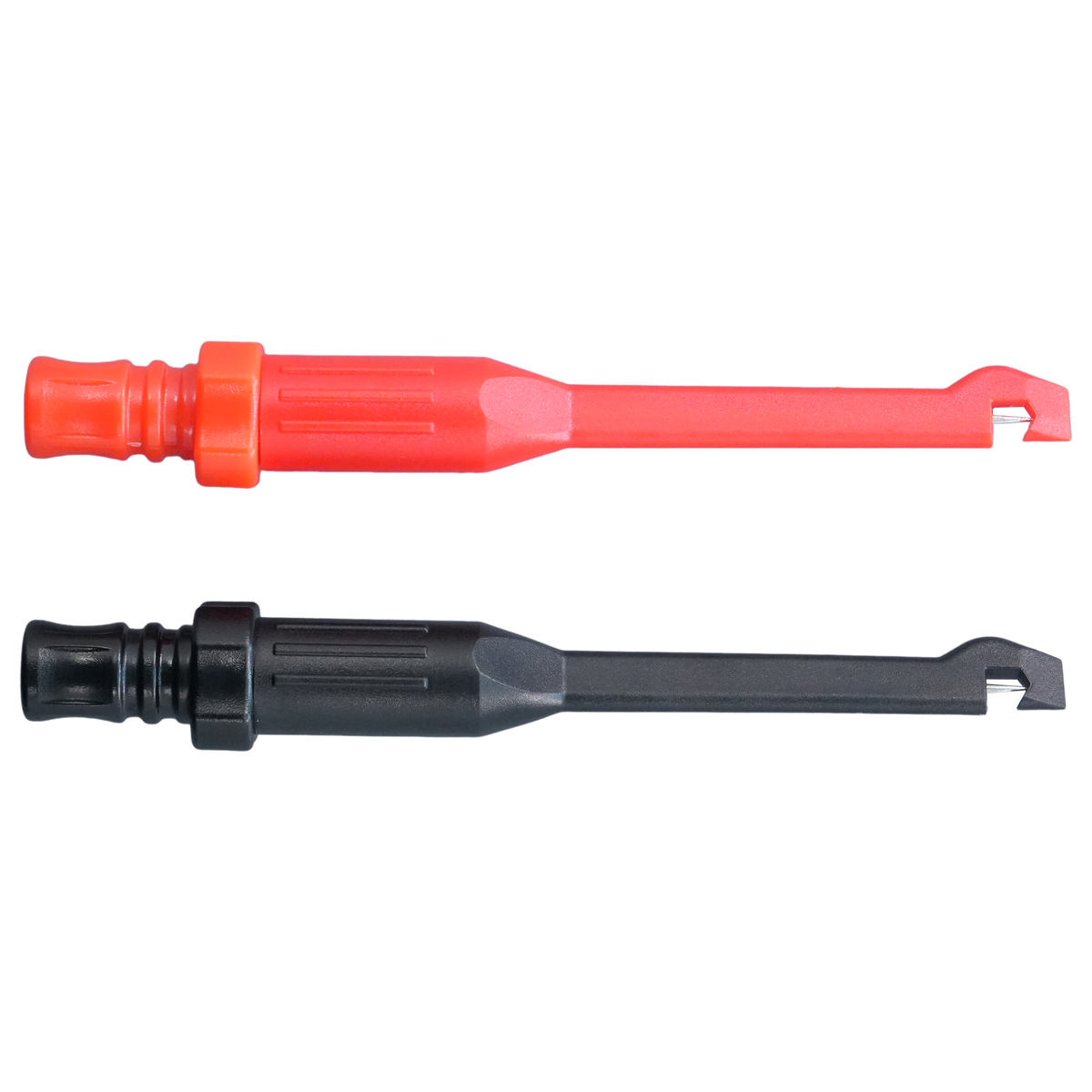

2x Kierreanturityippi läpäisevällä kärjellä (punainen/musta, back-probe pin)

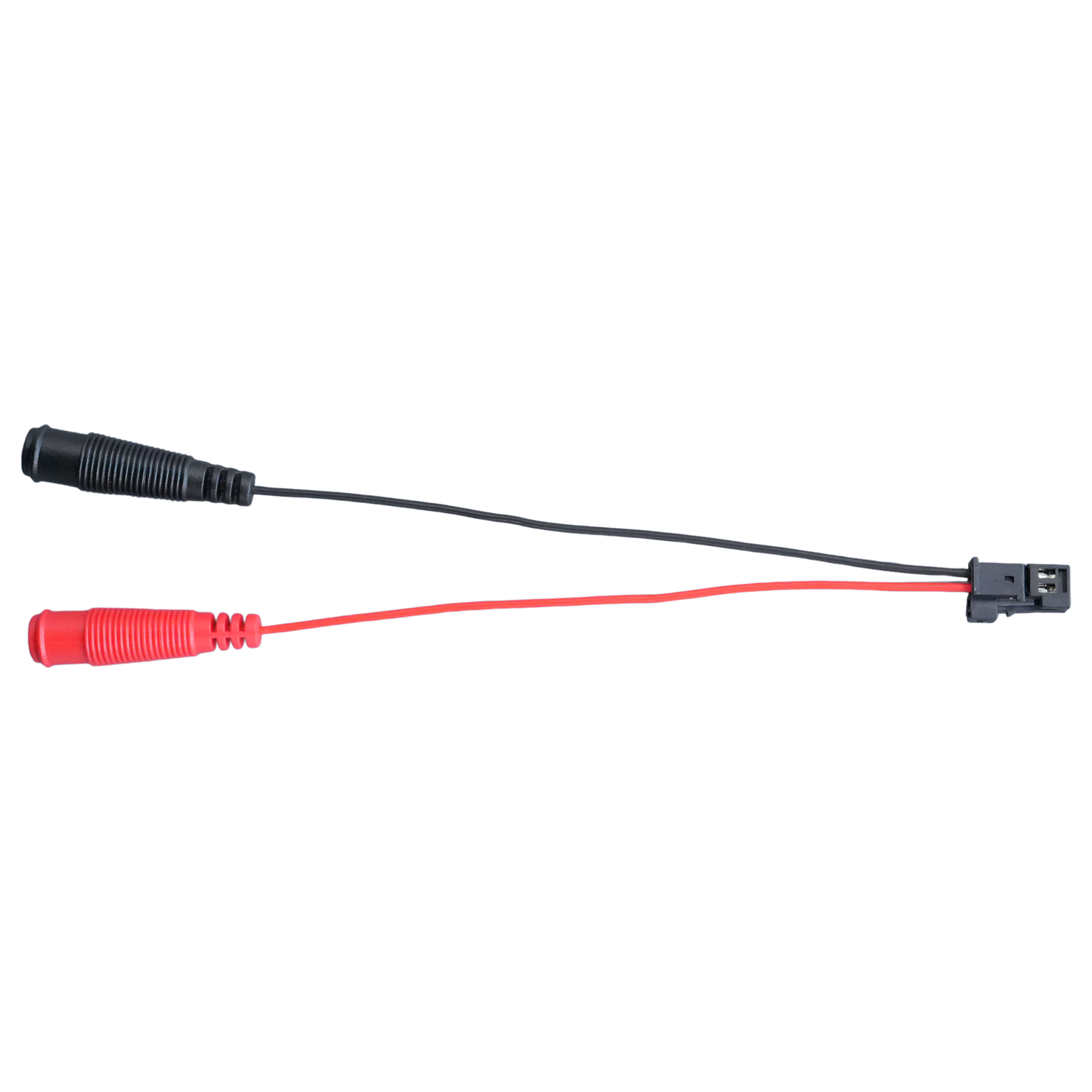

1x Jeep/Chrysler CAN-C väyläliittin

Tekniset tiedot

Tekniikka	Kuvaus
Merkki	OBDSTAR
Tuotenumero	CAN DIRECT-V2
Tyyppi	Jatkokaapeli
Käyttötarkoitus	SGW-ohitus / suora CAN-väylä-yhteys
Ajoneuvon puoleinen liitäntä	OBD2, 4 mm bananaliittimet, pistävät anturit ja valmistajakohtaiset Jeep/Chrysler CAN-C-liittimet
Laitteen puoleinen liitäntä	OBD2 ja 4 mm bananaliittimet
Tietoliikenne	CAN-väylä, CAN-C
Ohjausyksiköt	Käynnistyslukko (IMMO), mittaristo ja muut modulit gateway-laitteen takana
Segmentti	Lisävarusteet
Tuetut merkit	Toyota, Lexus, FCA (Jeep, Chrysler, Dodge, Fiat, Alfa Romeo), Renault ja Opel
Mallivalikoimat	Uudemmat mallit Security Gateway -laitteella; rakennusvuosia ei ole määritelty
Vaadittava käyttöä varten	OBDSTAR-lukulaite tai ohjelmoija, jossa on 16-nastainen OBD2-liitäntä
Lisäksi tarvittava	Vakavirtaiset akkulaturi käytön aikana; ajoneuvon johdotuskaavio
Paino	0,3 kg
