OBDSTAR  |  SKU: TCM-023

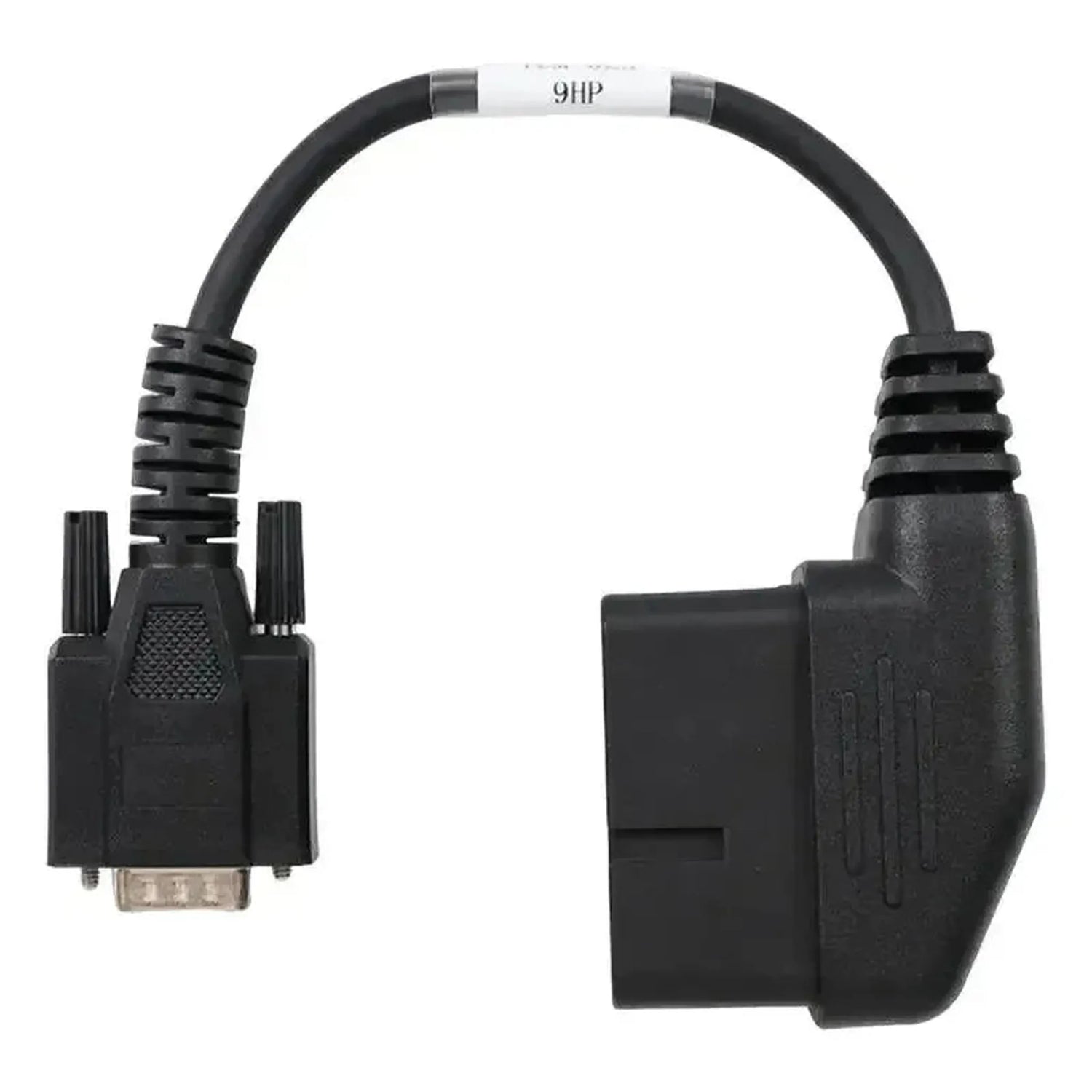

OBDSTAR (TCM-023) | ZF (9HP) 58-nastainen TCM – 15-nastainen DB15 -sovitinkaapeli | Henkilöauto

€33,95 alv:n kanssa
€28,06 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

Tämä OBDSTAR-kaapeli yhdistää ZF 9HP -yhdeksänvaihteisen automaatin voimansiirron ohjausyksikön (TCM) 58-napaisen liittimen OBDSTAR-laitteesi 15-napaiseen DB15-puoleen. 9HP:ssä TCM sijaitsee vaihteistossa.

Kaapelilla pääset suoraan käsiksi TCM:ään ajoneuvoverkon ulkopuolelta. Näin voit kloonata TCM:n vaihtoyksikköön ja lukea ja kirjoittaa MAP-tiedoston. Kaapeli toimii OBDSTAR DC706:n, X300 Classic G3:n ja Key Master G3:n kanssa. Laitteen täytyy itse tukea ZF 9HP:tä; kaapeli tarjoaa vain yhteyden.

ETUJA

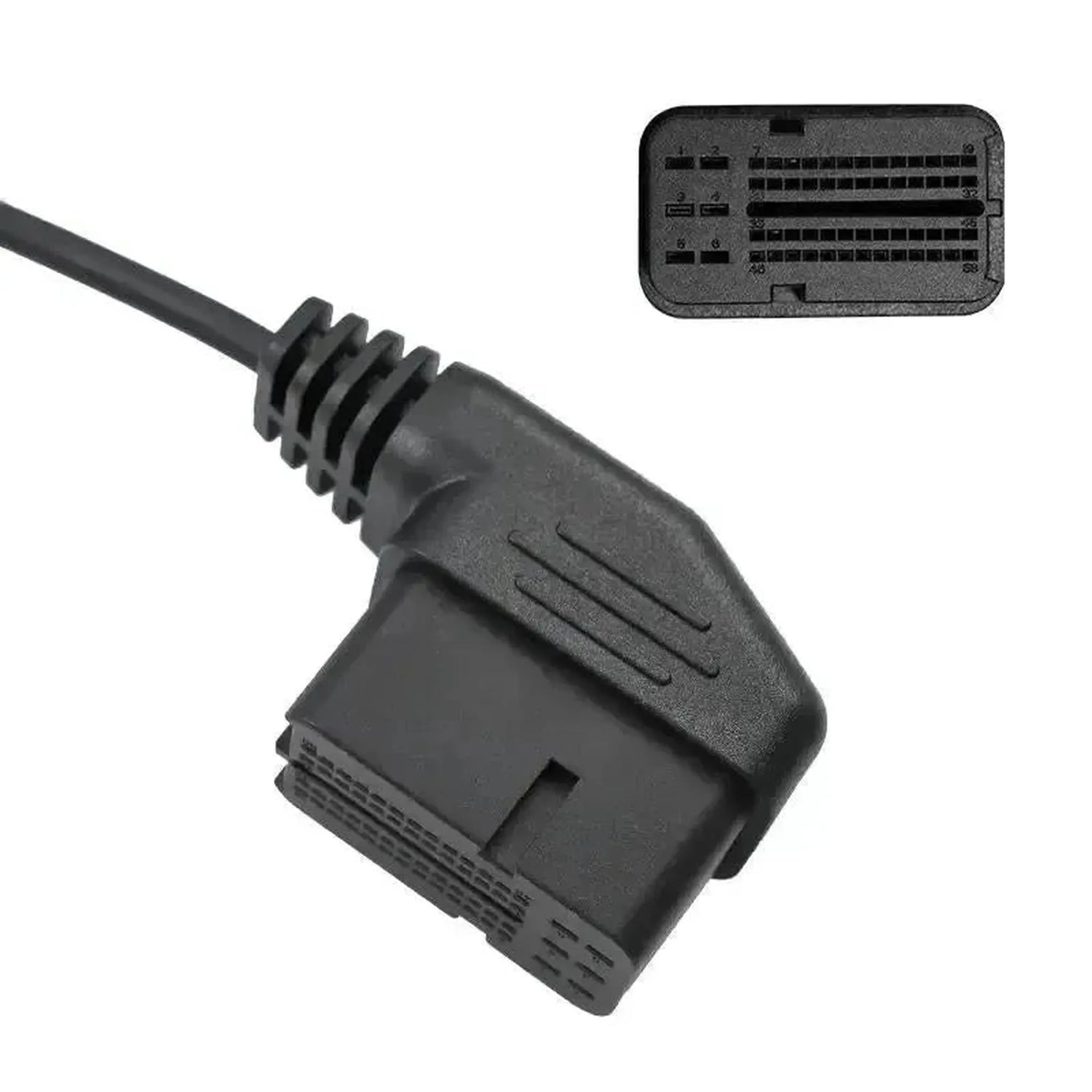

✔58-napainen liitin sopii suoraan ZF 9HP:n TCM:ään.
✔Työskentelet suoraan TCM:n kanssa myös silloin, kun yhteys OBD-porttiin ei onnistu.
✔Soveltuu työskentelyyn työpöydällä irrotetun yksikön kanssa.
✔Ei irrallisia johtoja eikä juottamista TCM:ään.

HUOMIOITAVAA

✕Laitteesi täytyy tukea tälle ohjausyksikölle merkkikohtaista toimintoa. Yksinkertainen EOBD-koodinlukija ei toimi tämän kaapelin kanssa.
✕Muun merkkisen diagnoosilaitteen kanssa tarvitaan OBDSTAR Converter V2. OBDSTAR-laitteella käytät kaapelia ilman muunninta.
✕Vain ZF 9HP:lle. Muissa automaateissa on eri liitin.
✕Työpöydällä TCM tarvitsee erillisen virransyötön.

Käyttökohteet ja toiminnot

Kaapeli on tarkoitettu korjaamoille ja ECU-asiantuntijoille, jotka kloonaavat tai ohjelmoivat uudelleen ZF 9HP -ohjausyksiköitä.

Ohjausyksikkö, johon pääset käsiksi

  • ZF 9HP -TCM: Yhdeksänvaihteisen vaihteiston ohjausyksikkö.
  • Irrallinen TCM: Myös irrotettuna, työpöydällä.

Mitä voit tehdä

  • Kloonaus: Tietojen siirtäminen korvaavaan TCM-moduuliin.
  • MAP-lukeminen: Ohjelmiston lukeminen varmuuskopioksi.
  • MAP-kirjoitus: Tietojen palauttaminen TCM:ään.
  • Diagnoosi: Vikakoodien lukeminen ja poistaminen.

Näin käytät sitä

  1. TCM:n vapauttaminen: Irrota TCM:n liitin tai irrota TCM.
  2. Liittäminen: Työnnä 58-napainen liitin suoraan TCM:ään.

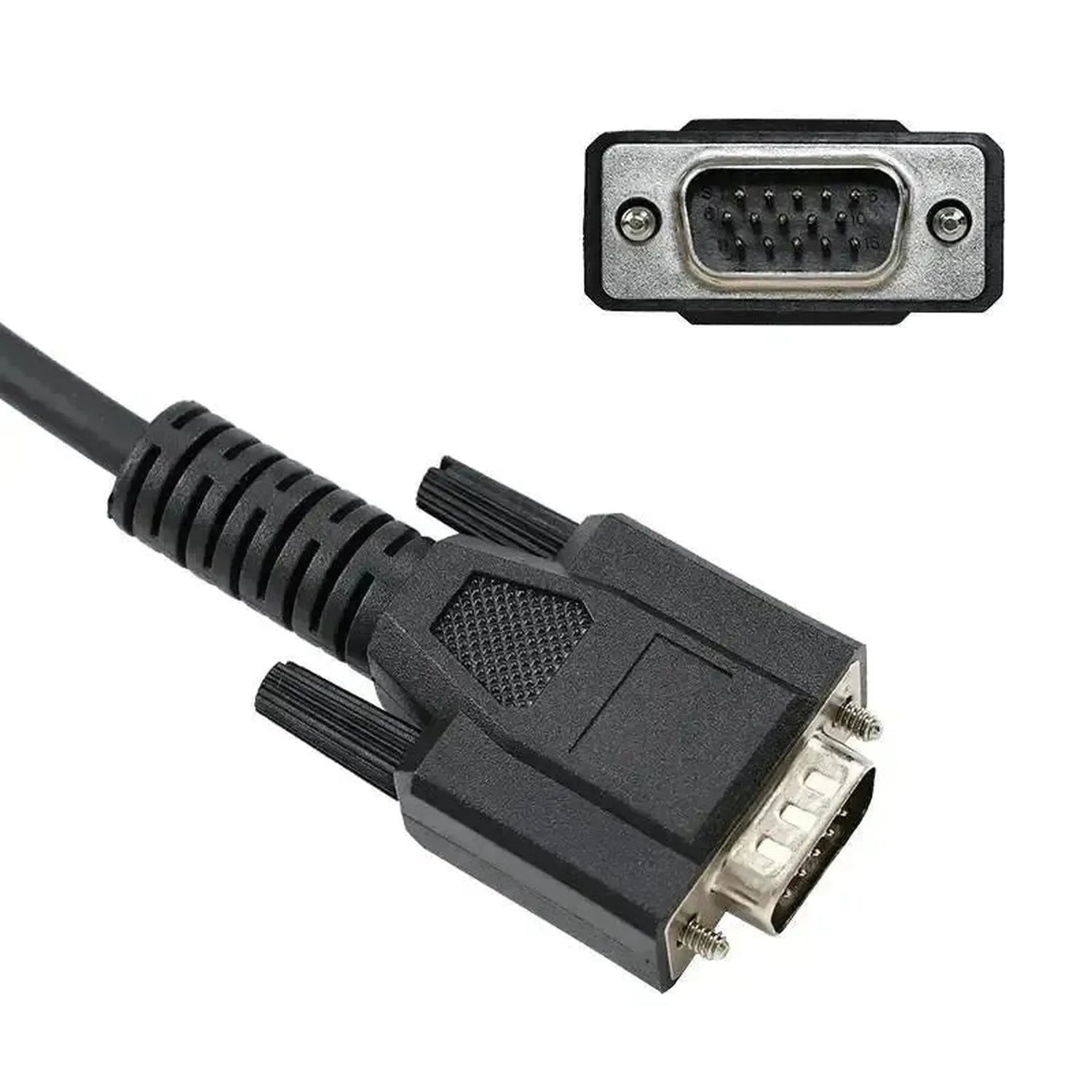

  3. Laitteen yhdistäminen: Liitä DB15-puoli OBDSTAR-laitteeseesi.
  4. Virransyöttö: Varmista TCM:n vakaa virransyöttö.
  5. Toiminnon valinta: Valitse valikosta oikea TCM ja toiminto.

Yhteensopivat ajoneuvot ja käyttökohteet

Ratkaisevaa on ZF 9HP -automaatin 58-napainen TCM-liitin. Alla olevissa malleissa on ZF 9HP:

Land Rover:

  • Discovery Sport (L550): ZF 9HP:llä varustetut versiot.
  • Range Rover Evoque (L551): ZF 9HP:llä varustetut versiot.

Jaguar:

  • E-Pace (X540): ZF 9HP:llä varustetut versiot.
💡
Hyvä tietää: ZF 9HP on yhdeksänvaihteinen automaatti poikittain asennetuille moottoreille. Tarkista vaihteiston tyyppi tyyppikilvestä ennen kaapelin liittämistä.

Pakkauksen sisältö

  • 1x OBDSTAR (TCM-023) | ZF (9HP) 58-nastainen TCM – 15-nastainen DB15 -yhteyskaapeli | Henkilöauto

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
OBDSTAR
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Välijohto
Ajoneuvot tai koneet, joissa johtoa voidaan käyttää. Näin näette nopeasti, soveltuuko se työpajanne kohteisiin.Ajoneuvotyypit
  • Henkilöauto

Soveltuvuus

Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
  • OBDSTAR

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
58-napainen TCM-liitin ZF 9HP
Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
15-napainen DB15

Diagnoositoiminnot

Voitte lukea, kloonata tai ohjelmoida uudelleen automaattivaihteiston ohjausyksikön (TCM).Vaihteiston ohjelmointi

Mitat ja paino

Johdon tai sovittimen paino.Paino
0,1 kg
Ohjausyksiköt
Vaihteiston ohjausyksikkö (TCM)
Mallivalikoima
Mallit, joissa on ZF 9HP -yhdeksänvaihteinen automaattivaihteisto

Muut tekniset tiedot

Käyttötarkoitus
ZF 9HP:n TCM:n kloonaus ja MAP-lukeminen/kirjoittaminen
Sopii
OBDSTAR DC706, X300 Classic G3 ja Key Master G3
