OBDSTAR | SKU: TCM-003

OBDSTAR (TCM-003) | Temic (DL501) 16-napaisuus TCM – 15-napaisuus DB15 Sovitinkaapeli | Henkilöauto

Name: OBDSTAR (TCM-003) | Temic (DL501) 16-napaisuus TCM – 15-napaisuus DB15 Sovitinkaapeli | Henkilöauto
Brand: OBDSTAR
SKU: TCM-003
Price: 31.95 EUR
Availability: InStock

€31,95 alv:n kanssa

€26,40 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

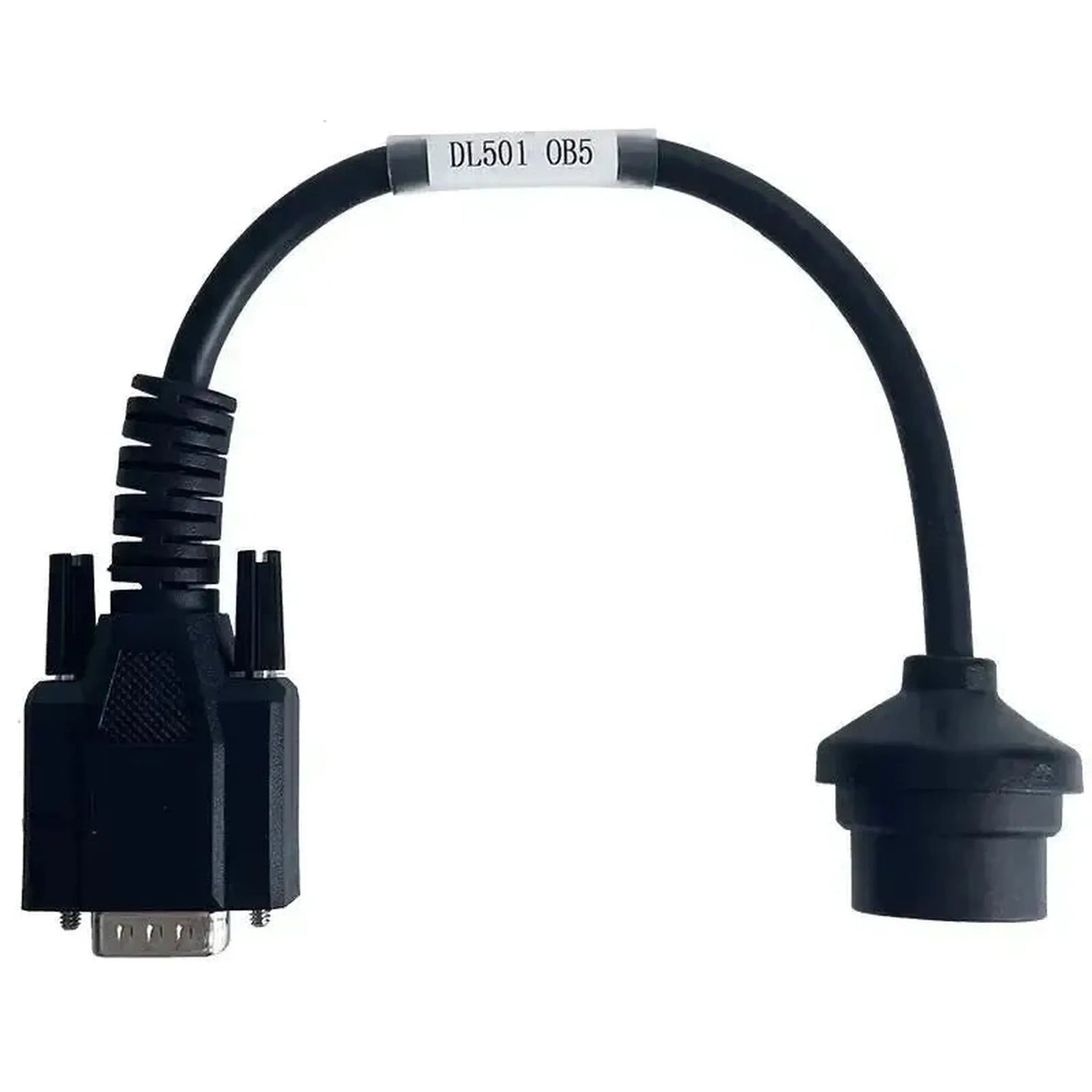

OBDSTAR TCM-003 yhdistää Temic DL501 (0B5) -vaihteiston 16-nastaisen TCM-liitännän ajoneuvopuolella 15-nastaisen DB15-liittimen laitepuolella. Kaapeli kytketään suoraan vaihteiston ohjausyksikköön, joka on asennettu suoraan vaihtajalle.

DL501 on seitsemänportainen S-tronic kaksoiskytkentävaihteisto, jota käytetään useissa Audi Quattro -malleissa Volkswagen-konsernissa. Tämän kaapelin avulla OBDSTAR-ohjelmisto pääsee suoraan ohjausyksikön muistiin, ohittaen standardin OBD2-portin. Kaapelin rakenne noudattaa DL501 TCM -liittimen nastaväliä, joten lisäsovitin ei tarvitse väliin. Kaapeli tekee yksikön saavutettavaksi; lukeminen ja uudelleenohjelmointi ovat oman ohjelmointilaitteesi toimintoja. Tärkeää on erottelu vaihteiston tyypin mukaan: samassa mallisarjassa esiintyy myös ZF 8HP -vaihteisto, jota tämä kaapeli ei tue. Alla oleva malliluettelo sisältää kunkin mallin valmistusvuodet ja moottorivaihtoehdot.

VAHVUUDET

✔Suora TCM-pääsy — DL501-liitäntään pääsee suoraan ilman standardin OBD2-portin välistä.

✔Nastaväli-spesifinen — rakenne on sovitettu DL501 (0B5) -liitäntään, mikä ehkäisee signaalien väärinkäsitykset.

✔Useita Quattro-malleja — sopii TCM:n lukemiseen ja uudelleenohjelmoitiin useissa Audi Quattro -versiossa.

✔Valmistusvuodet ja moottorit määritetty — kunkin mallin valmistusvuodet ja vastaavat moottorivaihtoehdot ovat tiedossa.

HUOMIOITAVAA

✕Vain OBDSTAR — kaapeli toimii OBDSTAR-lukijalaitteilla ja ohjelmointilaitteilla, ei muiden valmistajien laitteilla.

✕Ei lisätoimintoja — mitä voidaan lukea tai kirjoittaa, määrittelee ohjelmointilaitteesi ohjelmisto, ei kaapeli.

✕Sekaannus ZF 8HP:n kanssa — samassa mallisarjassa, myös silmänkohotuksen jälkeen, esiintyy ZF 8HP -vaihteisto; se on tämän kaapelin ulkopuolella.

✕Vain DL501 (0B5) — muut TCM-tyypit tai vaihteiston valmistajat vaativat eri kaapelin.

Sovellukset ja toiminnot

Yhteensopivan OBDSTAR-laitteen kanssa kaapeli tukee seuraavia toimintoja DL501-ohjausyksikössä.

Hallintayksiköt, joihin pääset

Vaihteiston ohjausyksikkö (TCM) Temic DL501: Kytketty suoraan vaihtajassa olevaan 16-nastaisen liittimen kautta.
Ei muita ajoneuvon järjestelmiä: Yhteys on tarkoitettu yksinomaan vaihteiston ohjausyksikkölle.

Mitä voit tehdä

TCM-tietojen lukeminen: DL501 S-tronic -vaihteiston nykyisten ohjelmisto- ja kalibrointitietojen kerääminen suoran 16-nastaisen yhteyden kautta.
TCM:n uudelleenohjelmointi: Uusien ohjelmisto- tai kalibrointitietojen kirjoittaminen takaisin, esimerkiksi yksikön vaihtamisen tai ohjelmistokorjausten jälkeen.
Nastavälin muuntaminen: DL501:n 16-nastainen liitäntä muuntaa laitteesi 15-nastaisen DB15-käyttöliittymän muotoon.
Vaihteiston tyypin varmistaminen: Tarkista, että ajoneuvo on varustettu DL501:llä eikä ZF 8HP:llä.
Huomautus: Tarkista vaihteiston tyyppi ennen kytkemistä; samassa mallisarjassa esiintyy molemmat vaihteistot.

Yhteensopivat ajoneuvot ja sovellukset

Määrääväksi tekijäksi tulee Temic DL501 (0B5) 16-nastaisen TCM-liittimen kanssa, ei malli tai valmistusvuosi sinänsä. Alla mainitut ajoneuvot ovat varustettuja tällä seitsemänportaisella S-tronic -vaihtajalla. Tarkista aina ennen käyttöä vaihteiston tyyppi, sillä samassa mallisarjassa voi esiintyä muita vaihteistoja.

Audi:

A4 (B8 / Type 8K): (2008–2015) — moottorit: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
A5 / S5 / RS5 (Type 8T / 8F): (2008–2016) — Quattro-mallit, joissa 2.0 TFSI/TDI kunnes 3.0 TFSI/TDI, S5 V6T/V8 ja RS5 4.2 V8
A6 / S6 (C7 / Type 4G): (2011–2014) — moottorit: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (enintään 272 hv; raskaampi BiTDI käyttää ZF 8HP:tä)
A7 / S7 Sportback (Type 4G8): (2010–2014) — moottorit: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
Q5 / SQ5 (Type 8R): (2008–2012/2013) — moottorit: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (silmänkohotuksen jälkeen 2012/2013 useat variantit siirtyivät ZF 8HP:hen)
S4 / RS4 (B8 / Type 8K): (2009–2015) — moottorit: 3.0 V6 Supercharged (S4), 4.2 V8 atmosferinen (RS4)

💡

Hyvä tietää: Temic DL501 TCM -liitäntä sijaitsee suoraan vaihtajassa, ja DL501 ja ZF 8HP esiintyvät samassa mallisarjassa. Tarkista vaihteiston tyyppi ajoneuvon tunnistenumeron tai vaihtajan tyyppikilven avulla ennen tilaamista.

Pakkauksen sisältö

1x OBDSTAR (TCM-003) | Temic (DL501) 16-nastainen TCM – 15-nastainen DB15 -muuntosarja | Henkilöauto

Tekniset tiedot

Spesifikaatio	Kuvaus
Merkki	OBDSTAR
Nimikenumero	TCM-003
Tyyppi	Sovitinkaapeli
Soveltuvuus	Suora TCM-yhteys Temic DL501 (0B5) -vaihteistoon OBD2-portin ohitse

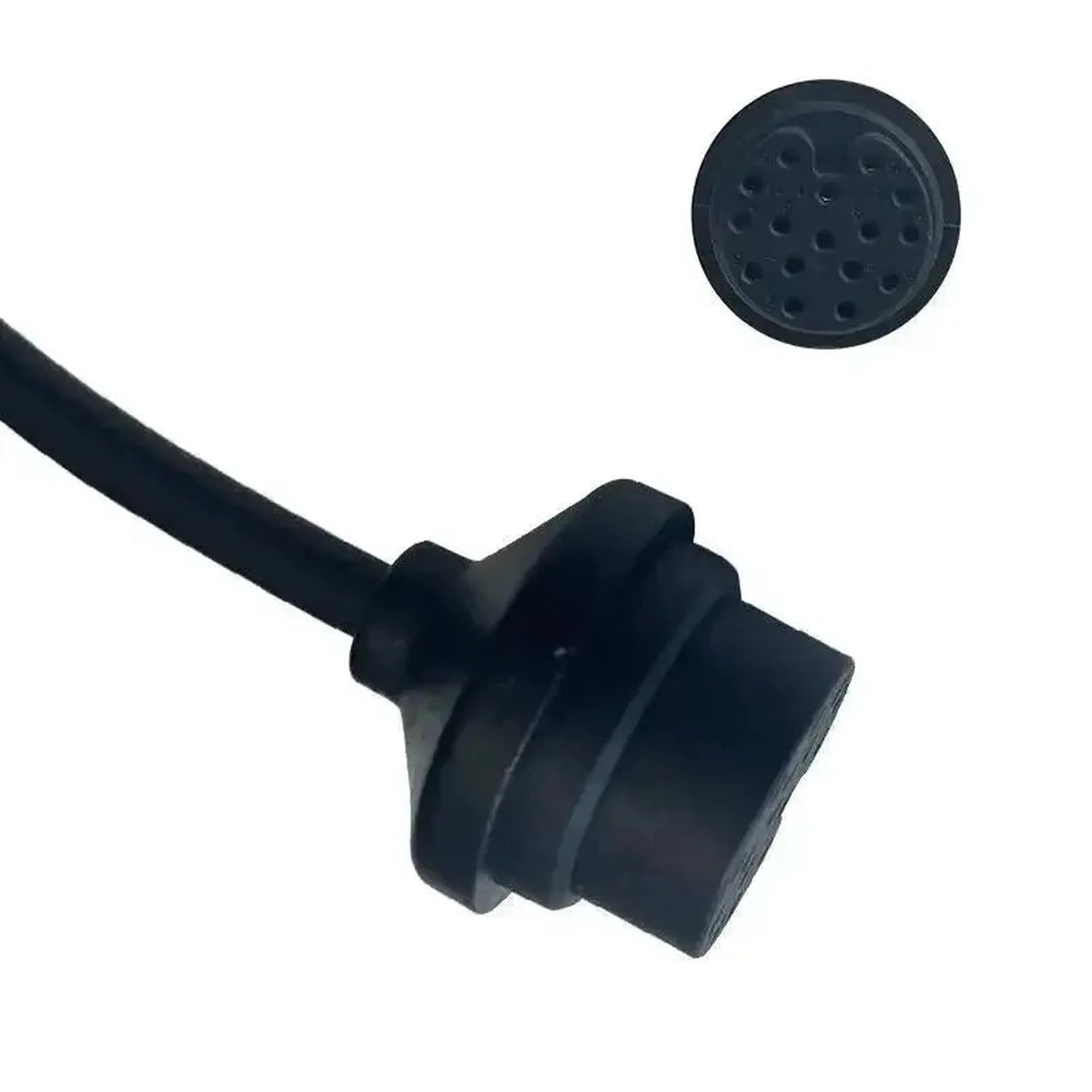

Ajoneuvon puoleinen liitäntä	Temic (DL501) 16-nastainen TCM

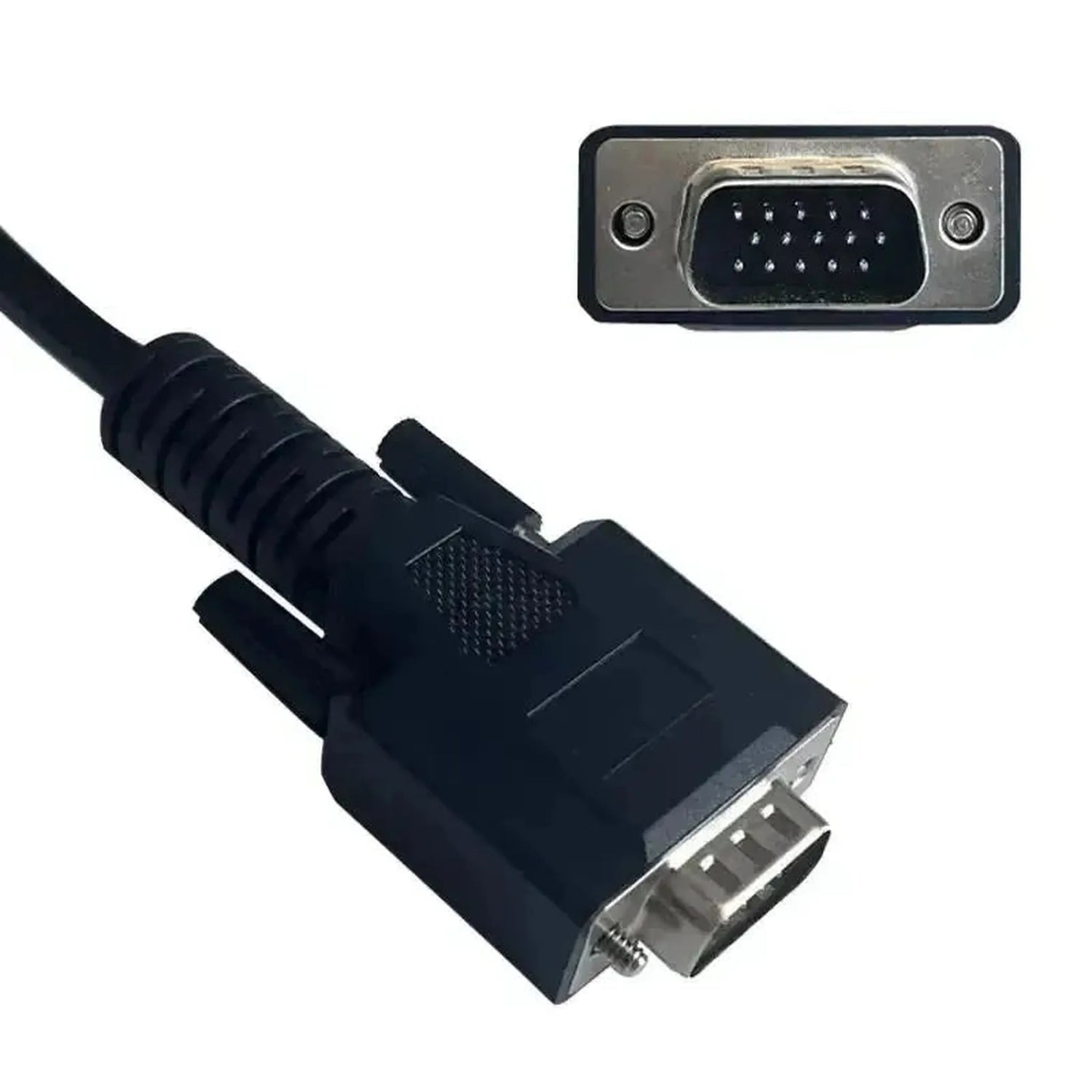

Laitteen puoleinen liitäntä	15-nastainen DB15
Ohjainyksiköt	DL501-vaihteiston ohjausyksikkö (TCM)
Segmentti	Henkilöauto
Tuetut merkit	Audi
Mallivalikoimat	Audi 2008–2016, mallista riippuen (katso malliluettelo)
Käyttöä varten tarvittava	OBDSTAR-ohjelmoija, jossa on 15-nastainen DB15-liitäntä, kuten DC706 MP001-kitillä
Lisäksi tarvittava	Fyysinen pääsy vaihteiston TCM:ään
Paino	0,1 kg
