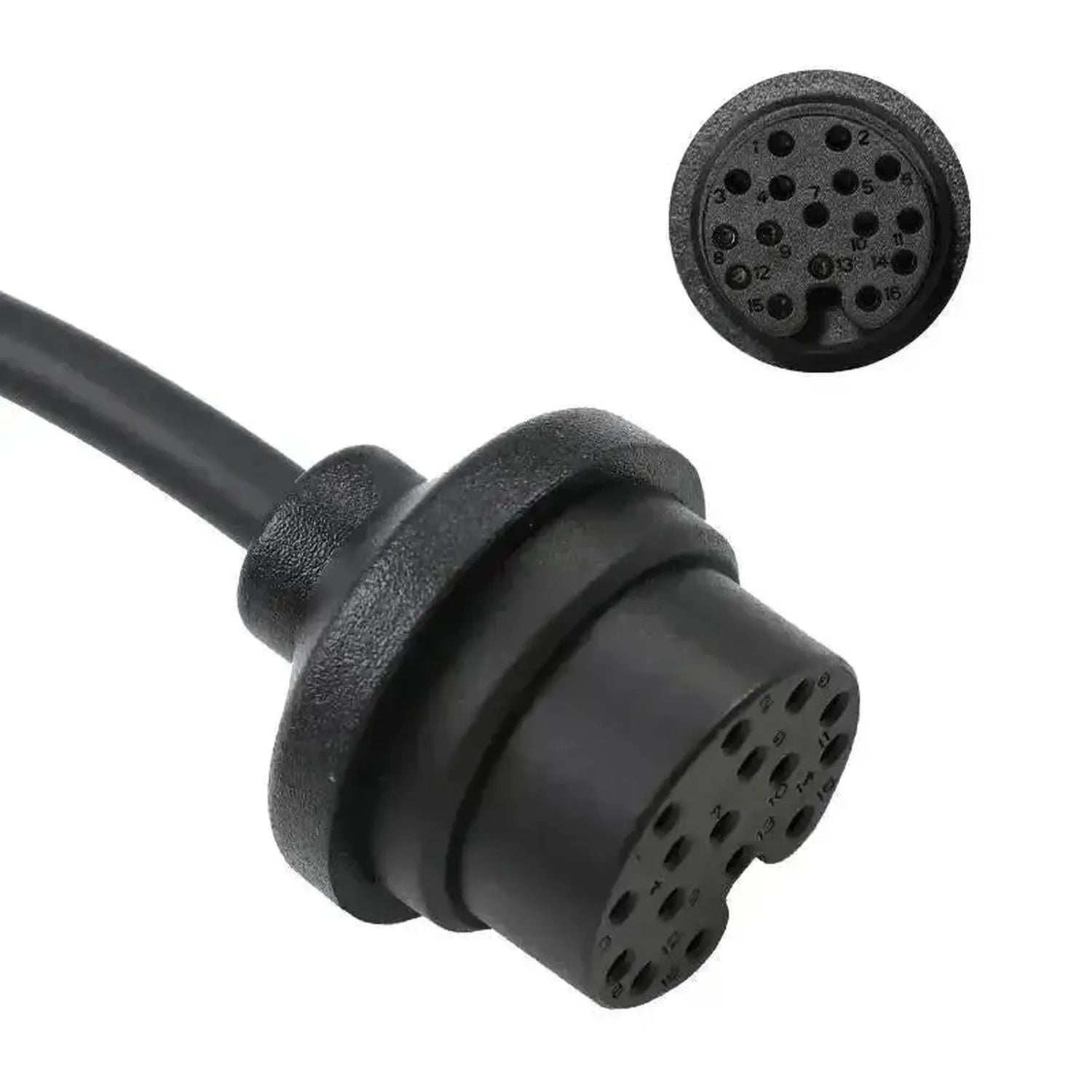

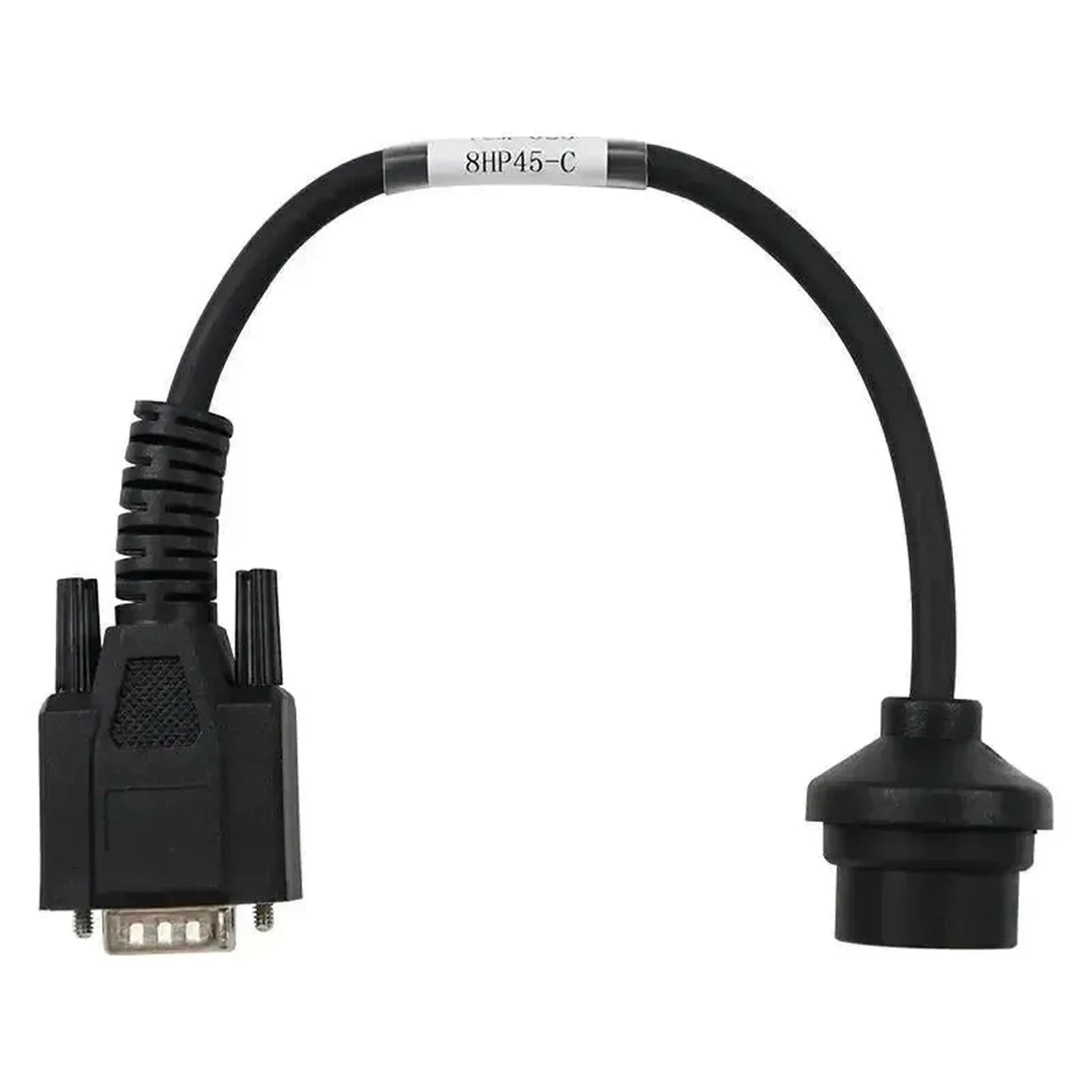

OBDSTAR TCM-025 on siirtokabeli, jonka ajoneuvopuolella on 16-nastainen pyöreä liitin vaihteistonohjainyksikölle ja laiteapuolella 15-nastainen DB15-liitin. 16-nastainen puoli liittyy suoraan ZF 8HP45 Gen 3 -yksikön runkokosketinasemaan, joka sijaitsee vaihteiston rungolla; myös irrotetun yksikön voit liittää siihen suoraan.
Tämä kabeli on spesifisesti tarkoitettu TCM-yksiköille, joissa on Infineon TC275-prosessori, ZF 8HP45-automaatin kolmas sukupolvi. Tämä versio esiintyy erityisesti Jaguar-, Land Rover-, BMW-, Mini- ja useiden FCA/Stellantis-mallien valmistusvuosina 2013 ja myöhemmin. Yhteys on täysin erillään ajoneuvon OBD2-järjestelmästä: DB15-puoli välittää signaalijohdot ohjelmistoohjelmalle, joka käyttää TC275:lle relevantteja protokollia ja datajohtoja TCM-palvelutehtäviin. Kabeli avaa pääsyn vain tähän ohjainyksikölle. Aiemmat sukupolvet ja muut ZF-vaihteistotyypit eivät kuulu piiriin, samoin kuin muulla prosessorilla varustetut versiot. Mahdolliset palvelutehtävät määräytyvät oman OBDSTAR-laitteistosi ohjelmiston mukaan; kabeli ei lisää itse mitään tukea.
VAHVUUDET
HUOMIOITAVAA
Sovellukset ja toiminnot
TCM-025 yhdistää ZF 8HP45 Gen 3 -yksikön TC275-prosessorilla OBDSTAR-laitteistosi DB15-sisäänottoon.
Hallintayksiköt, joihin pääset
- ZF 8HP45 Gen 3 TCM: Vaihteistonohjainyksikkö, jossa Infineon TC275-prosessori, rungon 16-nastaisen pyöreän liittimen kautta.
- Irrotettu yksikkö: Sama liitäntä on käytettävissä, kun TCM on ajoneuvon ulkopuolella pöydällä.
Mitä voit tehdä
- TCM-tietojen lukeminen: Ohjainyksiköntiedot noudetaan kabeliyhteyden kautta analyysiä tai varmuuskopiointia varten.
- Ohjelmiston kirjoittaminen tai väläyttäminen: Korvaavan tai päivitetyn ohjelmiston kirjoittaminen TC275-prosessoriin laiteohjelmiston päivittämiseksi tai palauttamiseksi.
- Kloonausmenettelyn suorittaminen: Alkuperäisen TCM-datan lukeminen ja kirjoittaminen korvaavaan yksikköön, jotta viallinen TCM voidaan vaihtaa ilman jakelijayrityksen ajoneuvokohtaista uudelleenkoodausta.
- Alustus vaihdettaessa: Oikean ohjelmistoversion kirjoittamisen jälkeen suoritettavat alustusaskeleet, jotka valmistavat uuden TCM:n käyttöä varten.
- Huomio: Mitä näistä vaiheista on käytettävissä, riippuu OBDSTAR-ohjelmistoohjelmasi ohjelmistosta ja lisenssistä; kabeli muodostaa vain yhteyden.
Yhteensopivat ajoneuvot ja sovellukset
TCM:n prosessorin variantti, ei malli, on ratkaiseva. Seuraavat ajoneuvot on varustettu ZF 8HP45 Gen 3 -yksiköllä TC275-prosessorilla. Tarkista aina ennen käyttöä olemassa olevan TCM:n tarkka prosessorin variantti.
BMW:
- 1-sarja F20 / F21 LCI (118i, 120i, M140i): (2015–2019)
- 2-sarja F22 / F23 (220i, M240i): (2014–2021)
- 3-sarja F30 / F31 / F34 LCI (320i, 330i, 340i): (2015–2019)
- 4-sarja F32 / F33 / F36 LCI (420i, 430i, 440i): (2015–2021)
- 5-sarja G30 / G31 (520i, 530i, 540i varhaiset versiot): (2017–2020)
Chrysler:
- 300 (V6-mallit): (2015–2021)
Dodge:
- Charger (V6-mallit): (2015–2021)
- Challenger (V6-mallit): (2015–2021)
Jaguar:
- F-Pace X761: (2016–2021)
- F-Type X152: (2013–2020)
- XE X760: (2015–2021)
- XF X260: (2015–2021)
- XJ X351: (2013–2019)
Jeep:
- Grand Cherokee WK2 (V6-mallit): (2015–2021)
Land Rover:
- Discovery 4: (2013–2016)
- Discovery 5: (2017–2021)
- Range Rover Sport L494: (2013–2022)
- Range Rover Vogue L405: (2013–2021)
Mini:
- Erilaiset mallit 8HP45 Gen 3:lla (LCI-versiot): (2015–2019)
Ram:
- 1500 Classic / V6 Pentastar-mallit: (2015–2021)
Pakkauksen sisältö
- 1x OBDSTAR (TCM-025) | ZF (8HP45-TC275) 16-nastainen TCM – 15-nastainen DB15 -sovitin | Henkilöauto
Tekniset tiedot
| Spesifikaatio | Kuvaus |
|---|---|
| Merkki | OBDSTAR |
| Nimikenumero | TCM-025 |
| Tyyppi | Sovitinkaapeli |
| Soveltuvuus | ZF 8HP45 Gen 3 -yksiköiden lukeminen, ohjelmoiminen, kloonaaminen ja alustaminen TC275-prosessorilla |
| Ajoneuvon puoleinen liitäntä | ZF (8HP45-TC275) 16-nastainen TCM |

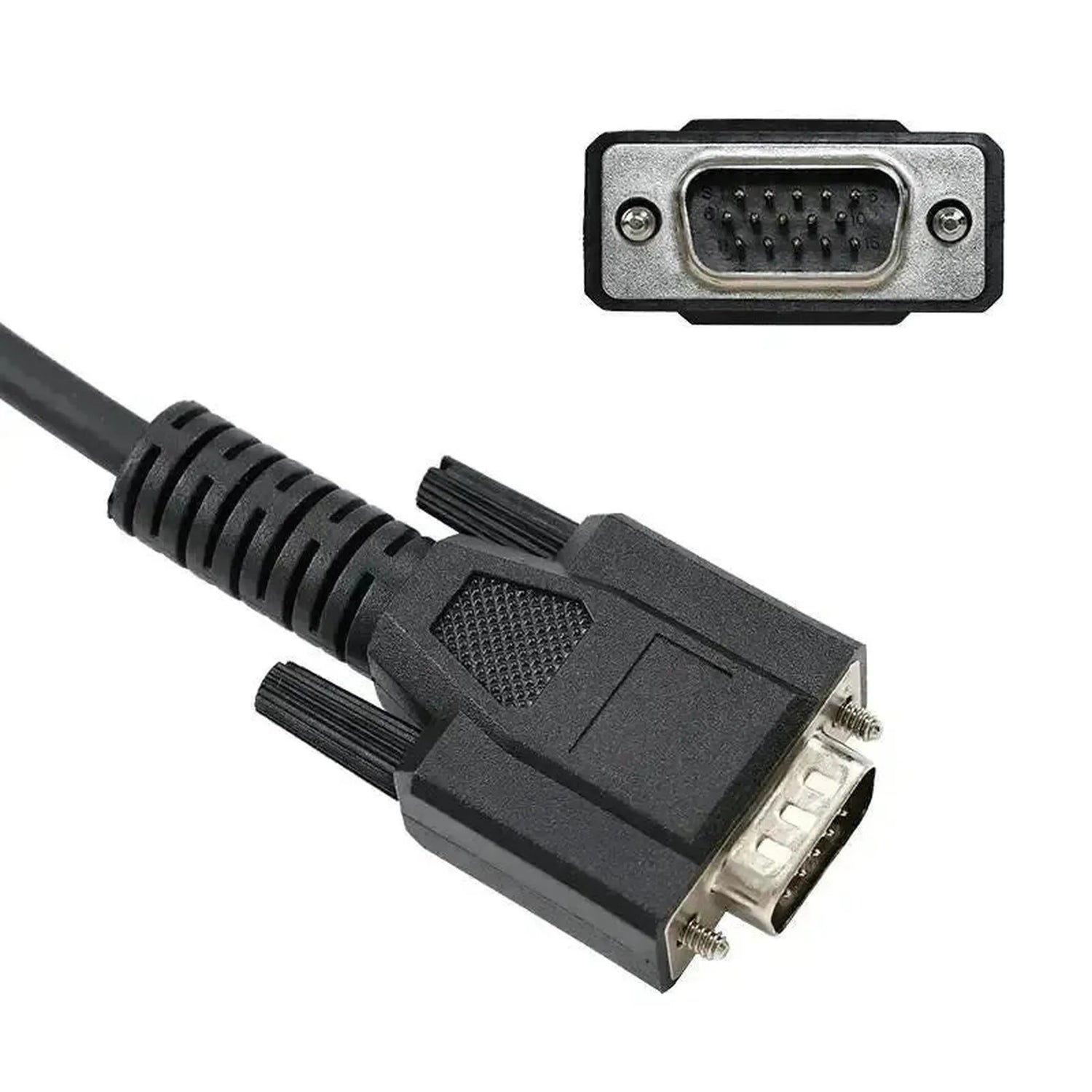

| Laitteen puoleinen liitäntä | 15-nastainen DB15 |
| Ohjainyksiköt | Vaihteiston ohjausyksikkö (TCM) Infineon TC275 -prosessorilla |
| Segmentti | Henkilöauto |
| Tuetut merkit | BMW, Chrysler, Dodge, Jaguar, Jeep, Land Rover, Mini ja Ram |
| Mallivalikoimat | Mallit ZF 8HP45 Gen 3 -yksikköillä TC275-prosessorilla, valmistusvuodet 2013 ja sitä myöhemmät |
| Käyttöä varten tarvittava | OBDSTAR-ohjelmoija, jossa on 15-nastainen DB15-liitäntä, kuten DC706 MP001-kitillä |
| Paino | 0,1 kg |
