Jaltest  |  SKU: JDC303A

Jaltest (JDC303A) | ZF Ecomat 3+6-pin OBD – 16-pin OBD2 -sovitinkaapeli | Yritys- ja työajoneuvot

€104,95 alv:n kanssa
€86,74 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

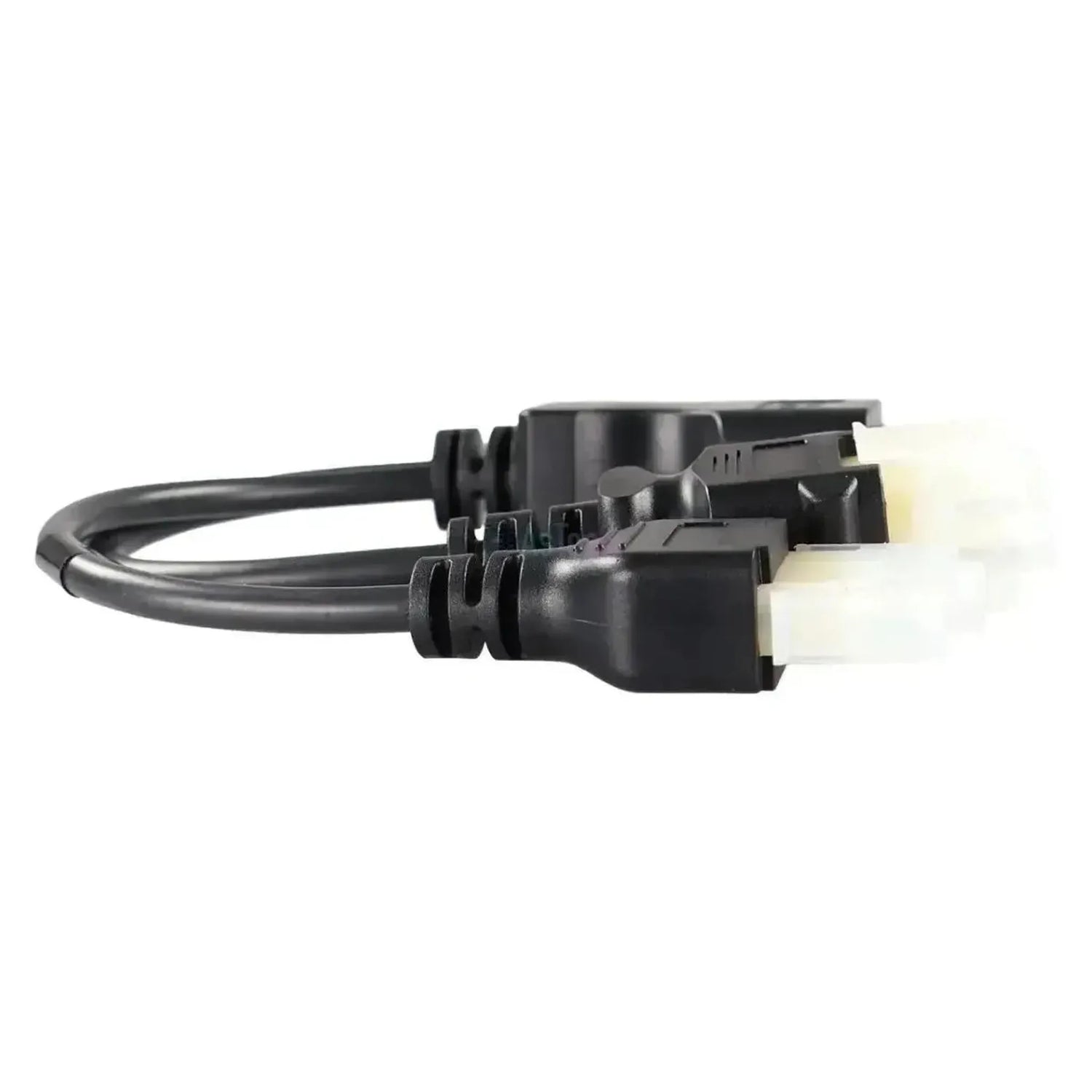

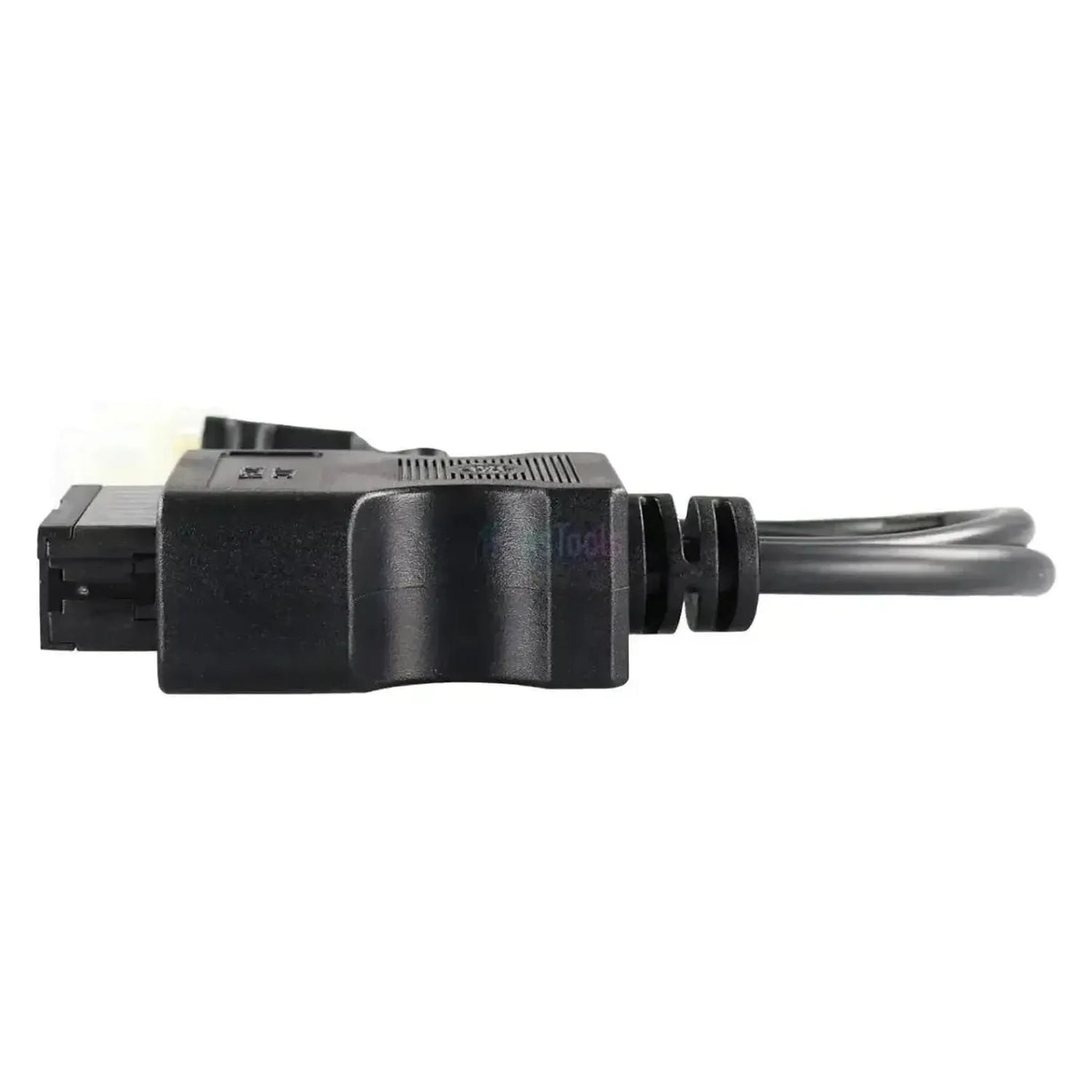

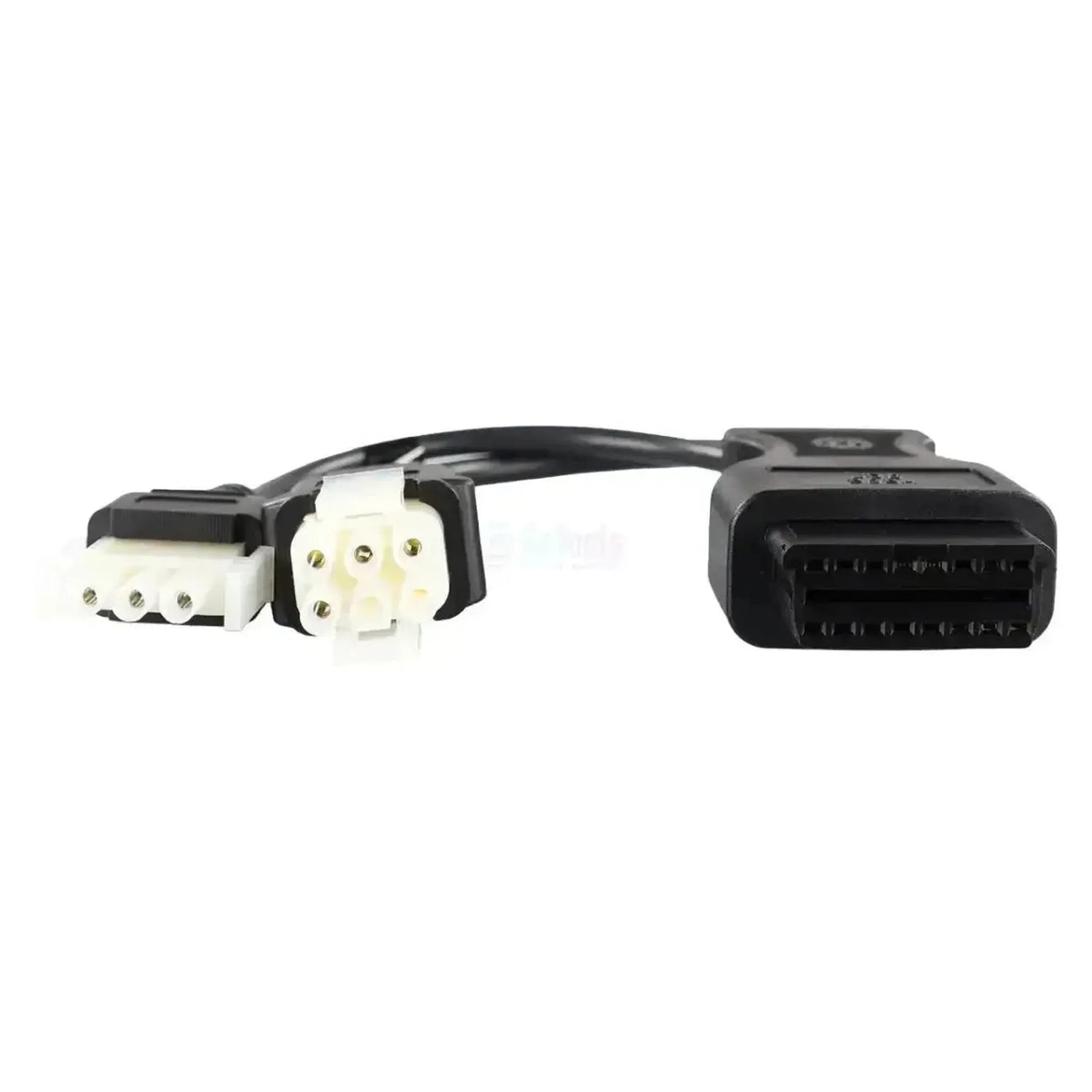

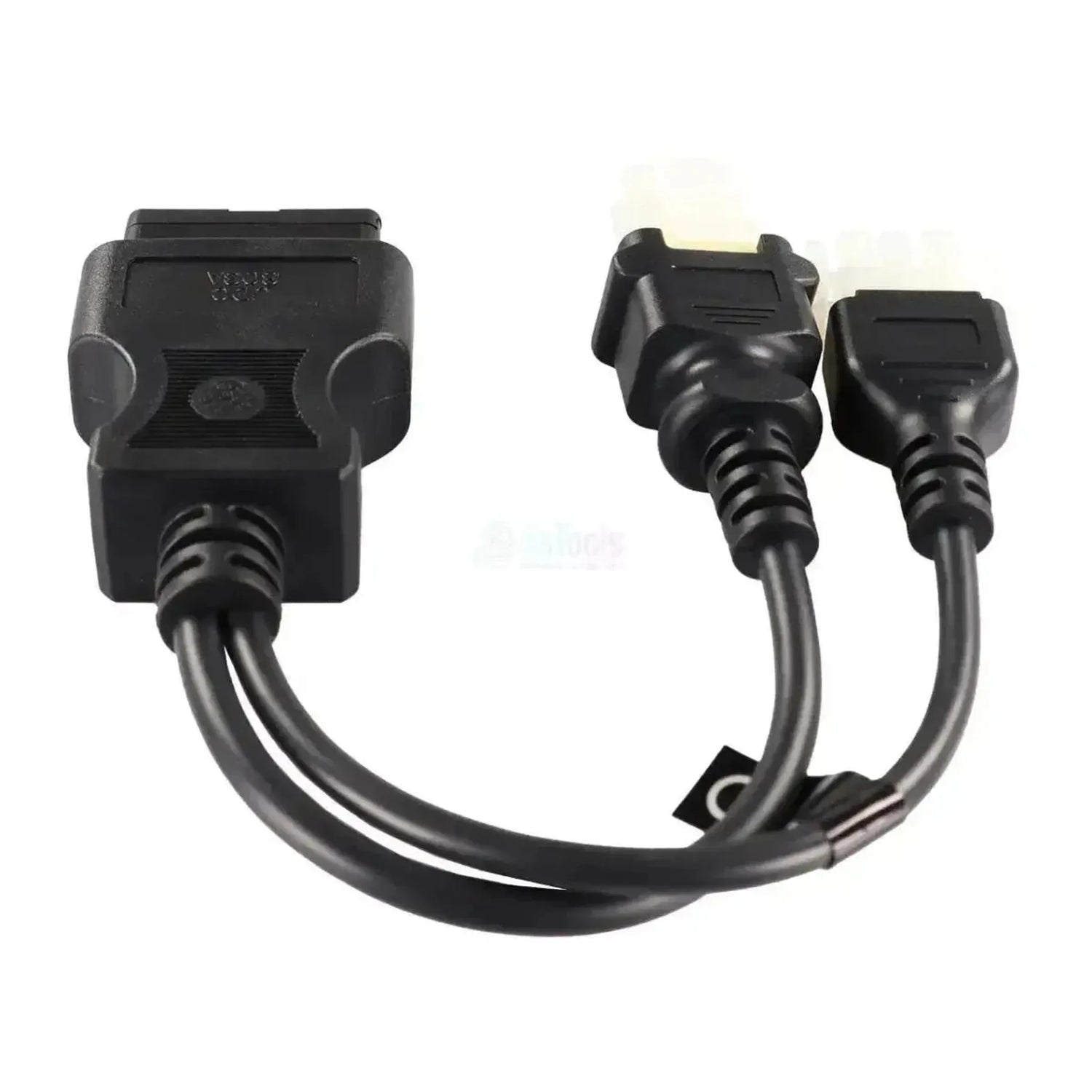

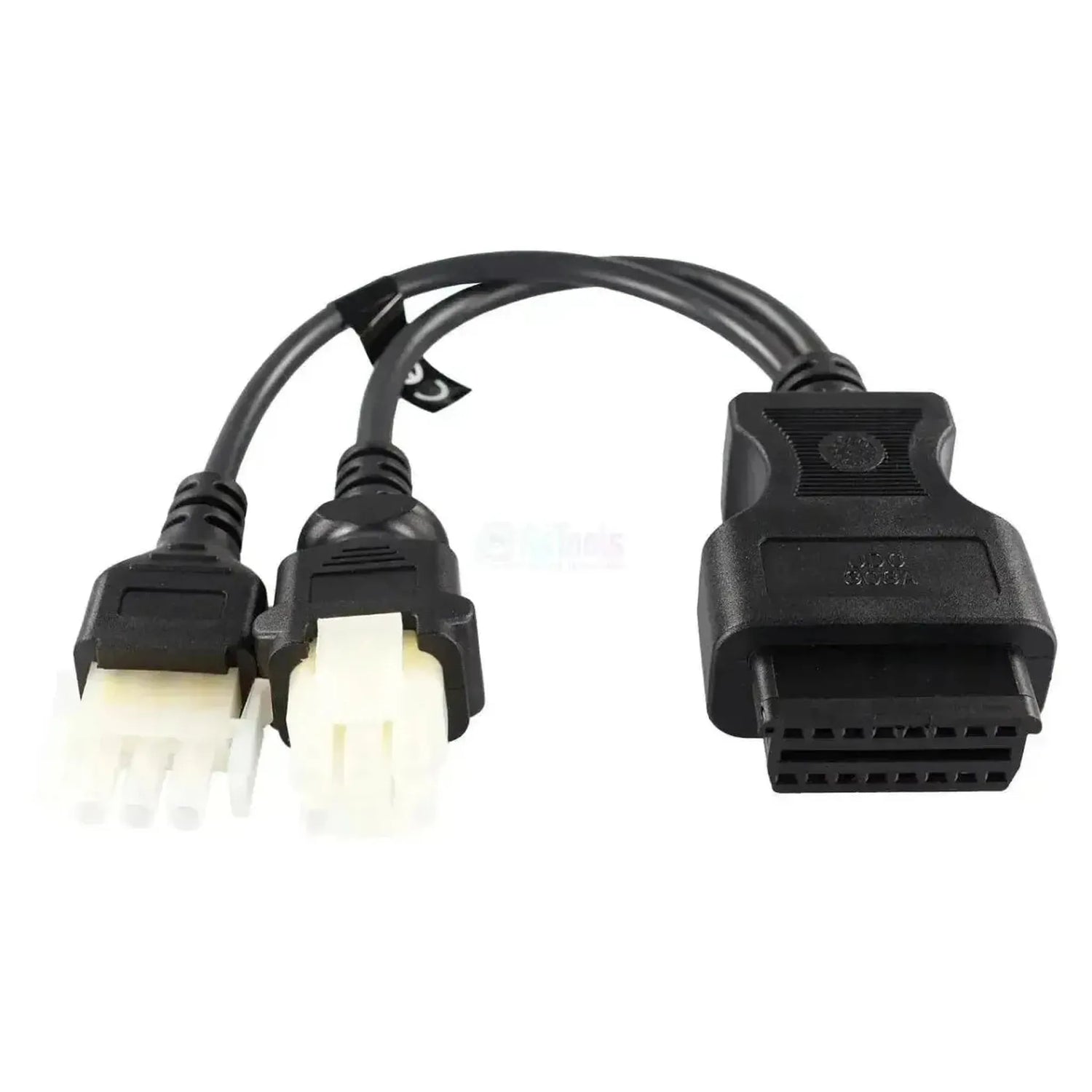

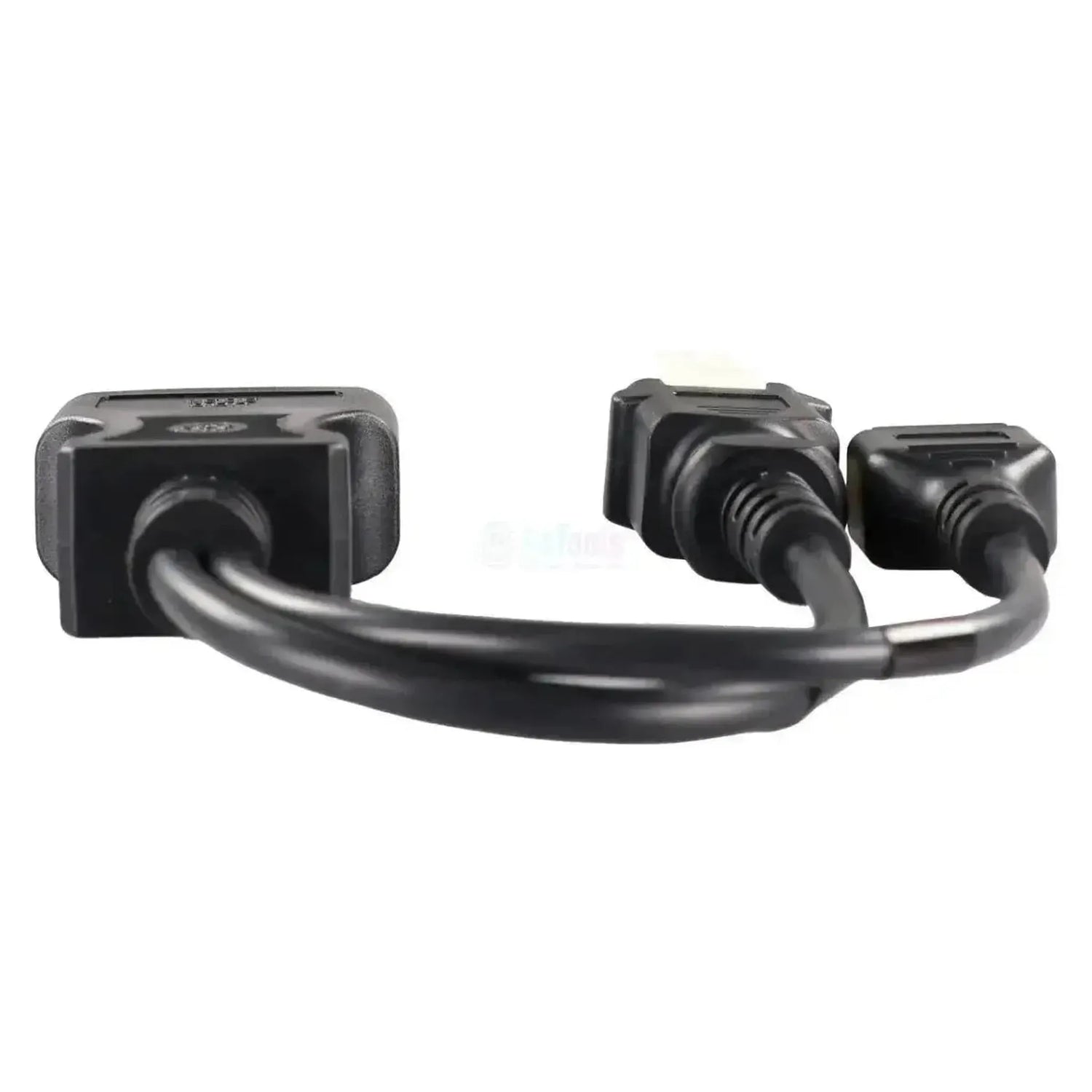

De Jaltest JDC303A verbindt de 3+6-polige diagnoseaansluiting van ZF met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Uit het OBD2-huis komen twee takken met naturelwitte nylon stekkers: Een met zes posities in twee rijen van drie en een met drie posities in één rij, elk met een zwarte trekontlasting. Het snoer meet 28 tot 30 cm en de kabel werkt met de Jaltest Link V8.1 en V9.

De aansluiting hoort bij de ZF-regeleenheid zelf en zit niet op de OBD-plaats van het voertuig. Daarachter liggen de eenheden uit de dekkingsgroep ZF Transmissions: De busautomaten Ecomat 1, Ecomat 2/4 en EcoLife, de geautomatiseerde bakken AS Tronic, AS Tronic Lite, EcoTronic, PowerLine, TraXon en AVS, en de retarders EST-32, EST-42 en Intarder 3. Omdat de stekker los staat van de voertuigdiagnose, blijft hij ook in gebruik als het voertuig zelf al een 16-pins OBD-aansluiting heeft. De kabel valt onder Jaltest CV.

PLUSPUNTEN

✔De ZF-eenheid met de 3+6-polige stekker is bepalend, niet het merk van de vrachtwagen, autobus of werkmachine.
✔U bereikt de hele dekkingsgroep ZF Transmissions: De automatische en geautomatiseerde versnellingsbakken en de ZF-retarders.
✔Bij Ecomat 1, Ecomat 2/4, AS Tronic, TraXon en de retarders staat ook het aansturen van componenten in de dekking.
✔De stekker staat los van de voertuigdiagnose en blijft dus bruikbaar op voertuigen die zelf al een 16-pins OBD-aansluiting hebben.

AANDACHTSPUNTEN

✕De Ecomat 4 Mate N-Lock en de EcoLife MCP hebben een eigen 9-polige aansluiting en vragen de JDC307A respectievelijk de JDC309A.
✕Alleen voor de 3+6-polige ZF-aansluiting; ZF gebruikte per generatie een eigen diagnosestekker.
✕De functieset verschilt per bak: Bij Ecomat 2/4 staan parameters wel in de dekking, bij Ecomat 1 en EcoLife niet.
✕Met 28 tot 30 cm is het snoer kort, en de aansluiting zit bij de bak en niet in de cabine.

Toepassingen en functionaliteiten

Met deze kabel benadert de Jaltest-software de ZF-regeleenheid die met de 3+6-polige stekker is uitgevoerd. Jaltest zet de ZF-systemen bij elkaar in de dekkingsgroep ZF Transmissions, ongeacht in welk voertuig de bak is ingebouwd. Wat u per eenheid kunt doen, verschilt per generatie.

Regeleenheden die u kunt benaderen

  • Ecomat 1: Eerste generatie busautomaat.
  • Ecomat 2/4: Busautomaat, met parameters.
  • EcoLife: Zestraps busautomaat.
  • AS Tronic (Lite): Geautomatiseerde bak.
  • EcoTronic, PowerLine: Versnellingsbakken ZF.
  • TraXon en AVS: Versnellingsbakken ZF.
  • Retarders: EST-32, EST-42 en Intarder 3.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Bak of retarder, met grafiek.
  • Componenten: Aansturen, o.a. Ecomat en TraXon.
  • Parameters: Onder meer Ecomat 2/4, AS Tronic Lite.
  • Kalibratie en reset: AS Tronic Lite en TraXon.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de twee witte stekkers bij de bak.
  2. Posities tellen: Zes en drie posities: Dan past hij.
  3. Aansluiten: Steek beide takken op de ZF-aansluiting.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  5. Uitlezen: Kies in Jaltest CV de ZF-eenheid.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het voertuigmerk. Deze kabel past op elke ZF-versnellingsbak en ZF-retarder met de 3+6-polige diagnoseaansluiting, in welk chassis die ook is ingebouwd. Omdat de aansluiting bij de bak hoort en niet bij het voertuig, geldt er geen bouwjaargrens.

ZF-versnellingsbakken:

  • Busautomaten: Ecomat 1, Ecomat 2/4 en EcoLife.
  • Geautomatiseerde bakken: AS Tronic, AS Tronic Lite, EcoTronic, PowerLine, TraXon en AVS.

ZF-retarders:

  • Hulpremmen: EST-32, EST-42 en Intarder 3 (EST-52/EST-54).

Voertuigen:

  • Vrachtwagens, autobussen en werkvoertuigen: Van uiteenlopende merken; de kabel volgt de ZF-eenheid en niet de chassisbouwer.
💡
Goed om te weten: Ziet u bij de bak twee witte stekkers, een met zes en een met drie posities, dan is dit de juiste kabel. Zit er in plaats daarvan één 9-polige aansluiting, dan gaat het om de Ecomat 4 Mate N-Lock (JDC307A) of de EcoLife MCP (JDC309A). Tel de posities bij de bak voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC303A) | ZF Ecomat 3+6-pins OBD - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
Jaltest
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Välijohto

Soveltuvuus

Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
  • Link V8.1
  • Link V9
Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
  • CV hyötyajoneuvot

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
3+6-napainen OBD
Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
16-nastainen OBD2

Diagnoositoiminnot

Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
Voitte käyttää osia itse testataksenne, ovatko ne rikki. Se vähentää vianetsintää.Komponenttien ohjaus
Voitte muuttaa ohjausyksiköiden asetuksia ja suorittaa kalibrointeja korjauksen tai osan vaihdon jälkeen.Parametrit ja kalibroinnit

Mitat ja paino

Ohjausyksiköt
Ecomat 1, Ecomat 2/4, EcoLife, AS Tronic, EcoTronic, TraXon
Viitenumero
JDC303A

Muut tekniset tiedot

Toepassing
ZF-versnellingsbakken en ZF-retarders met 3+6-polige diagnoseaansluiting
Lengte
28 - 30 cm
Regeleenheden
Ecomat 1, Ecomat 2/4 en EcoLife, AS Tronic en AS Tronic Lite, EcoTronic, PowerLine, TraXon en AVS (versnellingsbakken), EST-32, EST-42 en Intarder 3 (retarders)
Segment
Bedrijfs- en Werkvoertuig
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met licentie voor Jaltest CV
