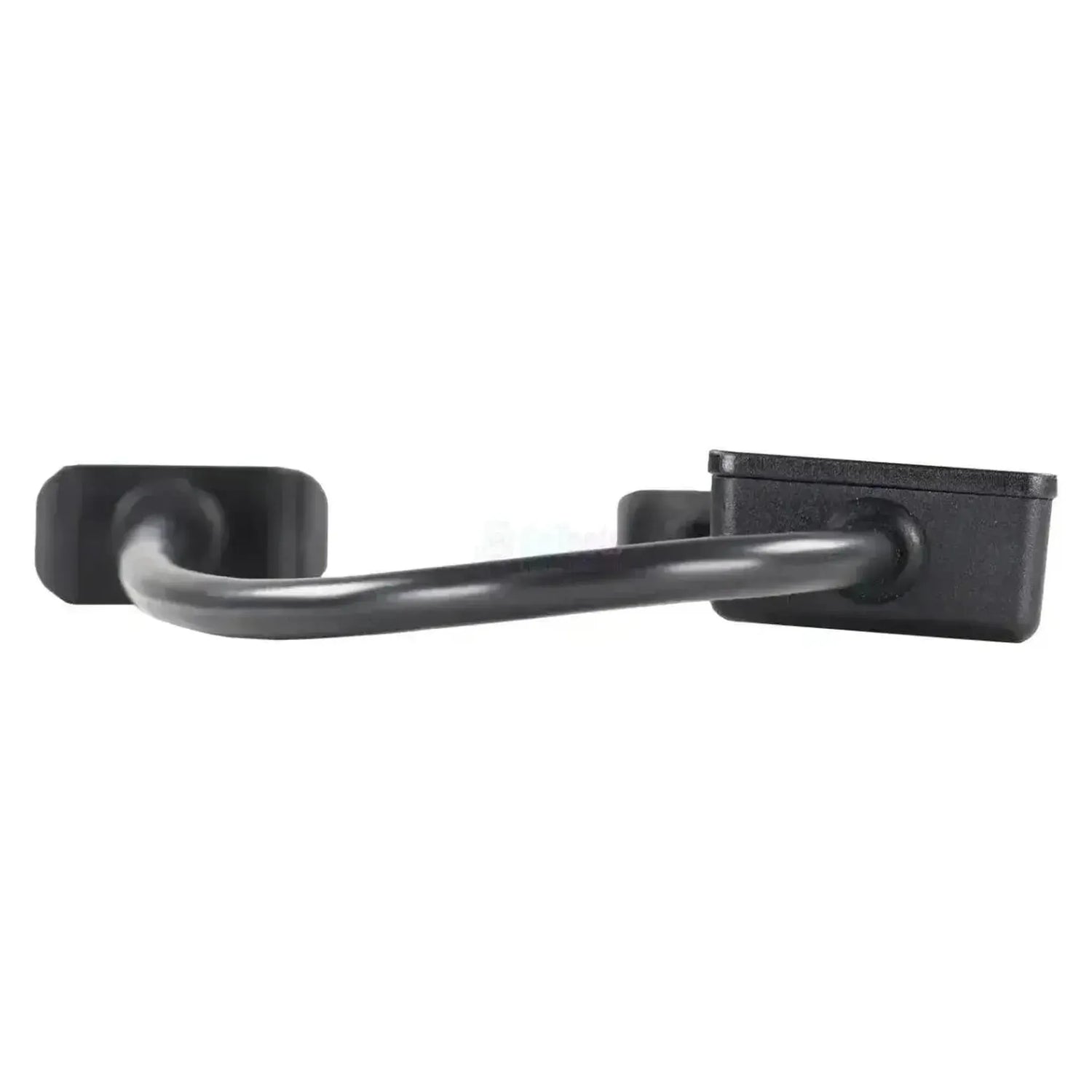

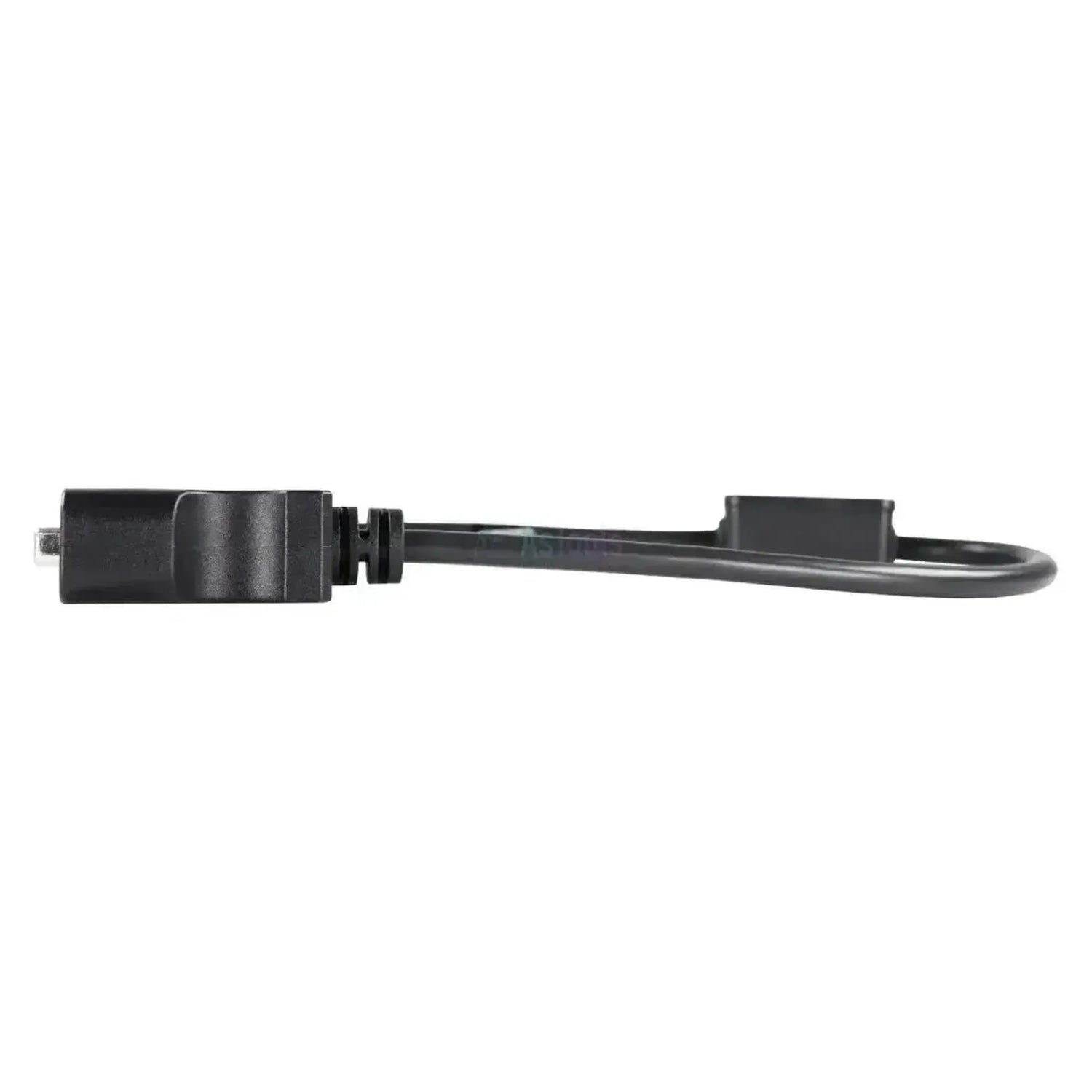

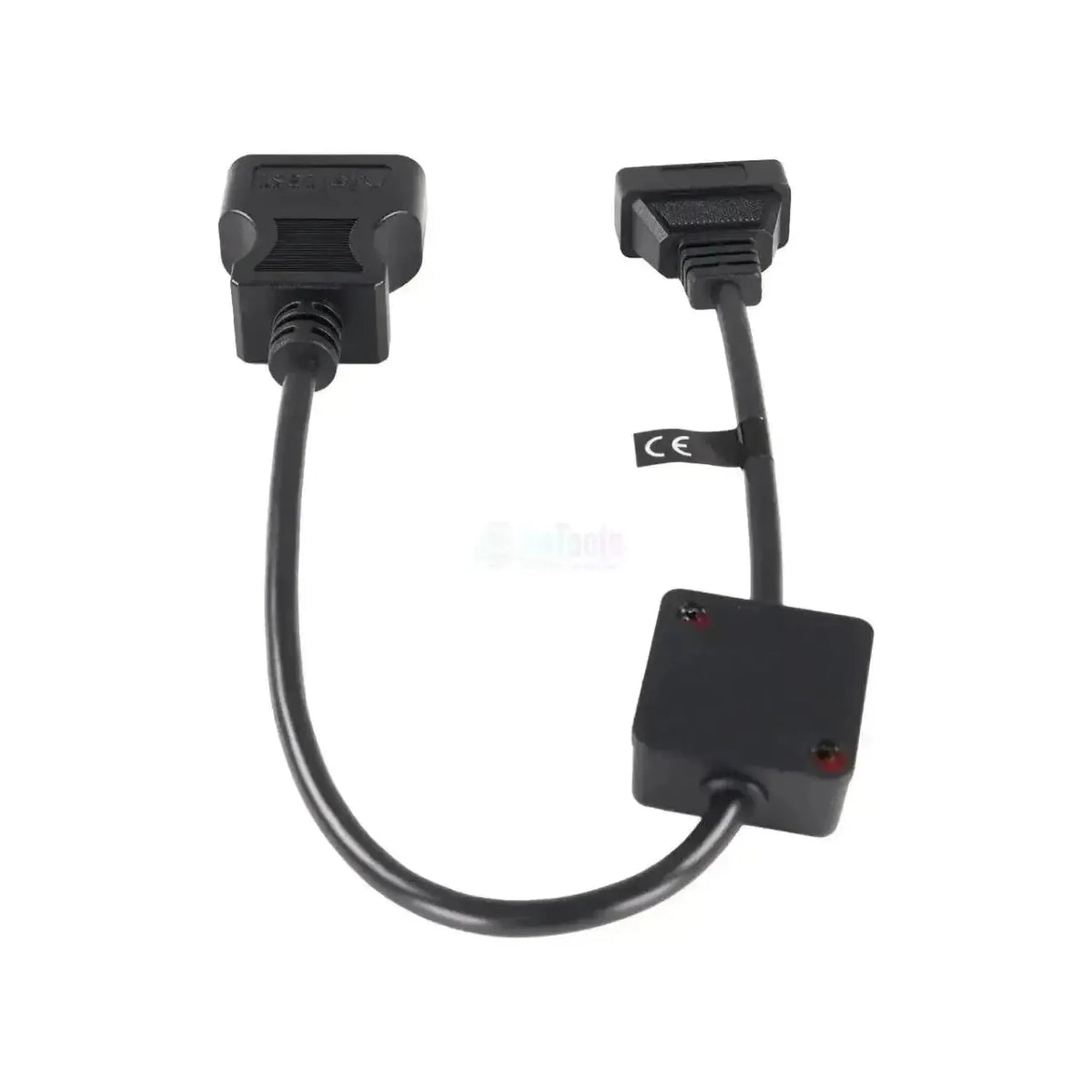

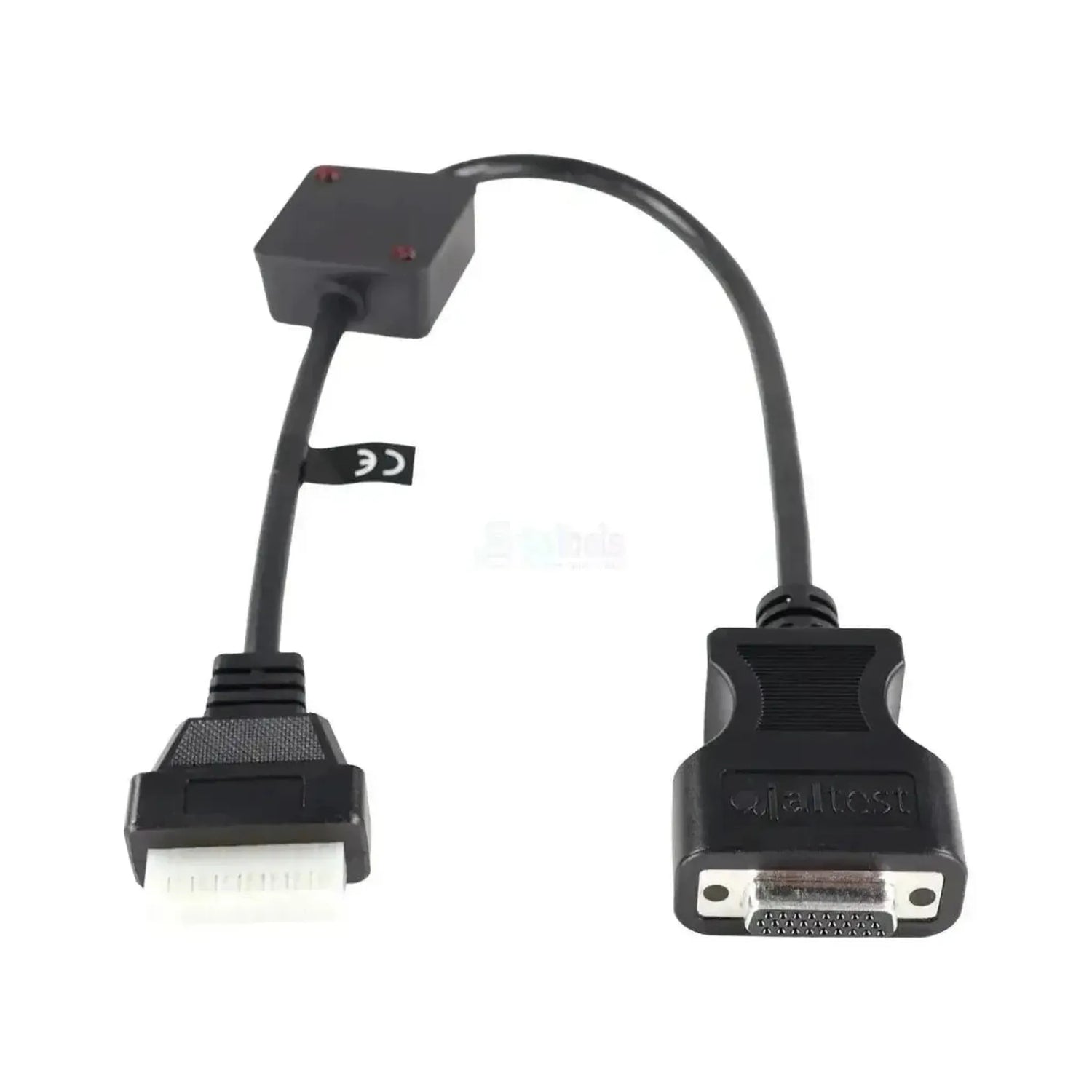

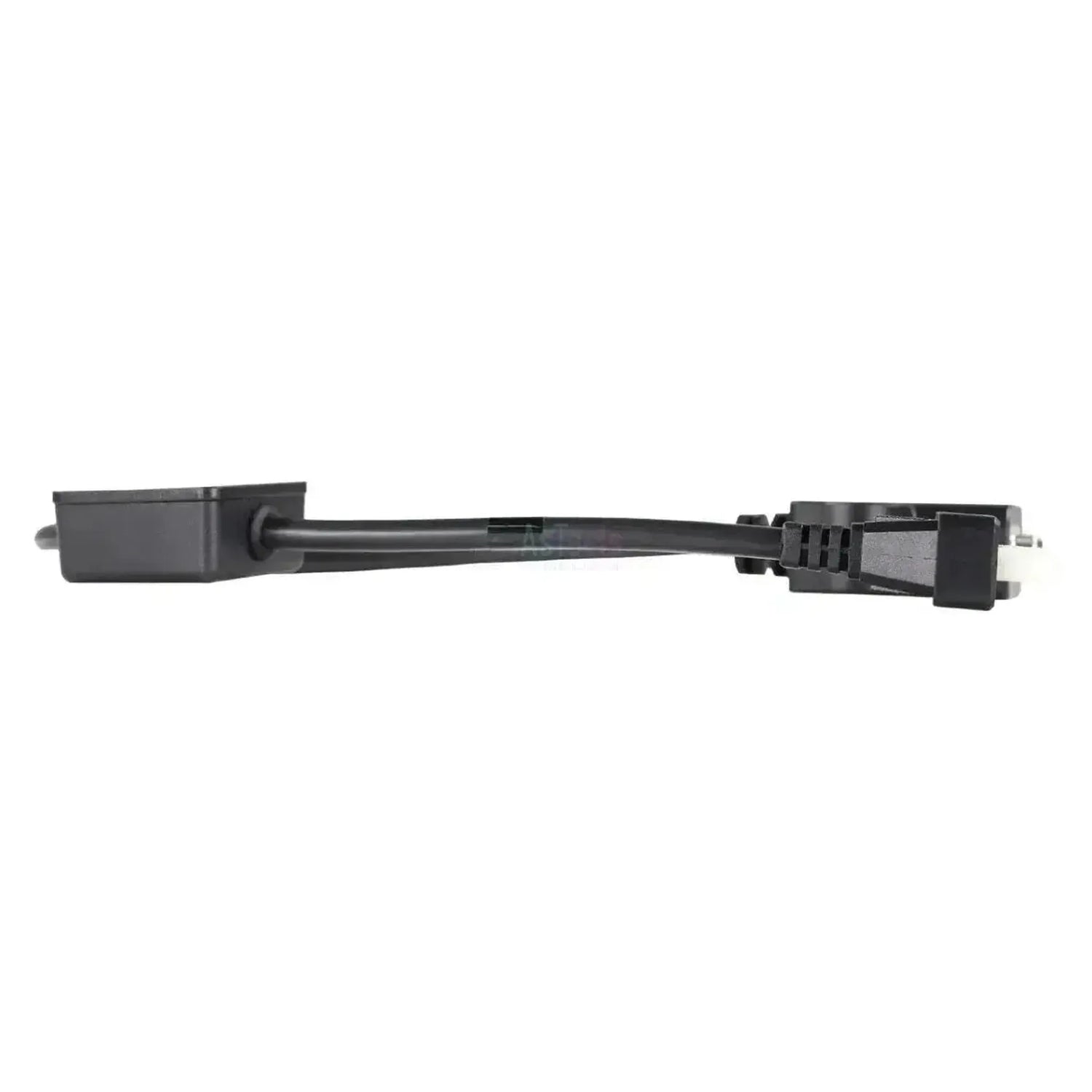

De Jaltest JDC564.9 is de diagnosekabel voor de 8-pins aansluiting van de Zapi-vermogensmodules in elektrisch aangedreven heftrucks en magazijntrucks. Aan de machinezijde zit een vlakke rechthoekige stekker met een witte pinhouder en acht penposities op één rij. Aan de interfacezijde eindigt de kabel op een 26-pins DB26, die rechtstreeks op de hoofdkabel van de interface past. De kabel meet 51 cm.
U kiest deze kabel op de regelaar in de machine, niet op het merk van de heftruck: Zapi maakt tractieregelaars die aan uiteenlopende machinebouwers worden geleverd. Met de kabel aangesloten leest de Jaltest-software de vermogensmodules TPM, TPMM en TPMS uit, deels over CAN en deels over RS232. Op alle uitvoeringen staan foutcodes, meetwaarden en parameters; bij de RS232-uitvoering komt daar live datamonitoring bij. De kabel valt onder Jaltest MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die elektrisch intern-transportmaterieel met een Zapi-vermogensmodule onderhouden. Welke uitvoering aanwezig is, verschilt per regelaar en per communicatieprotocol.
Regeleenheden die u kunt benaderen
- Zapi TPM (RS232): Seriële uitvoering, meeste functies.
- Zapi TPM (CAN): Zelfde module met CAN.
- Zapi TPMM (CAN): TPMM-uitvoering.
- Zapi TPMS (CAN): TPMS-uitvoering.
Wat u kunt doen
- Foutcodes: Lezen en wissen na reparatie.
- Meetwaarden: Sensoren en ingangen bekijken.
- Parameters: Configuratie lezen en aanpassen.
- Live data: Alleen bij Zapi TPM (RS232).
Zo gebruikt u hem
- Regelaar zoeken: Zoek de Zapi-regelaar in het elektrisch compartiment van de machine.
- Stekker controleren: Kijk naar de witte pinhouder met acht penposities op één rij.
- Aansluiten: Steek de JDC564.9 in de aansluiting op de regelaar.
- Link koppelen: Sluit de DB26-kant aan op de hoofdkabel van de Jaltest Link V9.
- Uitlezen: Zet de machine aan en kies in Jaltest MHE de Zapi-module.
Compatibele voertuigen en toepassingen
Bepalend is de regelaar, niet het machinemerk. De kabel hoort bij de Zapi-vermogensmodules met de 8-pins aansluiting in elektrisch aangedreven intern-transportmaterieel. Het typeplaatje van de heftruck zegt er niets over.
Zapi:
- Toepassing: Elektrische heftrucks, magazijntrucks en orderverzamelaars met een Zapi-vermogensmodule.
- Machinemerk: Niet bepalend; Zapi levert aan uiteenlopende machinebouwers.
- Uitvoeringen in de dekking: TPM (RS232 en CAN), TPMM (CAN) en TPMS (CAN).
Verpakkingsinhoud
- 1x Jaltest (JDC564.9) | Zapi 8-pins OBD - 26-pins DB26 Verloopkabel | Hef- en hijswerktuigen
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- MHE sisäinen kuljetus
- Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
- Nosto- ja trukkilaite
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 26-napainen DB26
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 8-napainen OBD
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Voitteko muuttaa ohjausyksikön asetuksia. Tarpeen osan vaihdon jälkeen tai järjestelmän toiminnan muuttamiseksi.Parametrien asetus
- Kyllä
Käyttö
- Viitenumero
- JDC564.9
- Ohjausyksiköt
- Zapi TPM (RS232 ja CAN), Zapi TPMM (CAN) ja Zapi TPMS (CAN)
Muut tekniset tiedot
- Toepassing
- Zapi-vermogensmodules (TPM, TPMM, TPMS)
- Lengte
- 51 cm
- Nodig om te gebruiken
- Jaltest Link V9 met licentie voor Jaltest MHE
