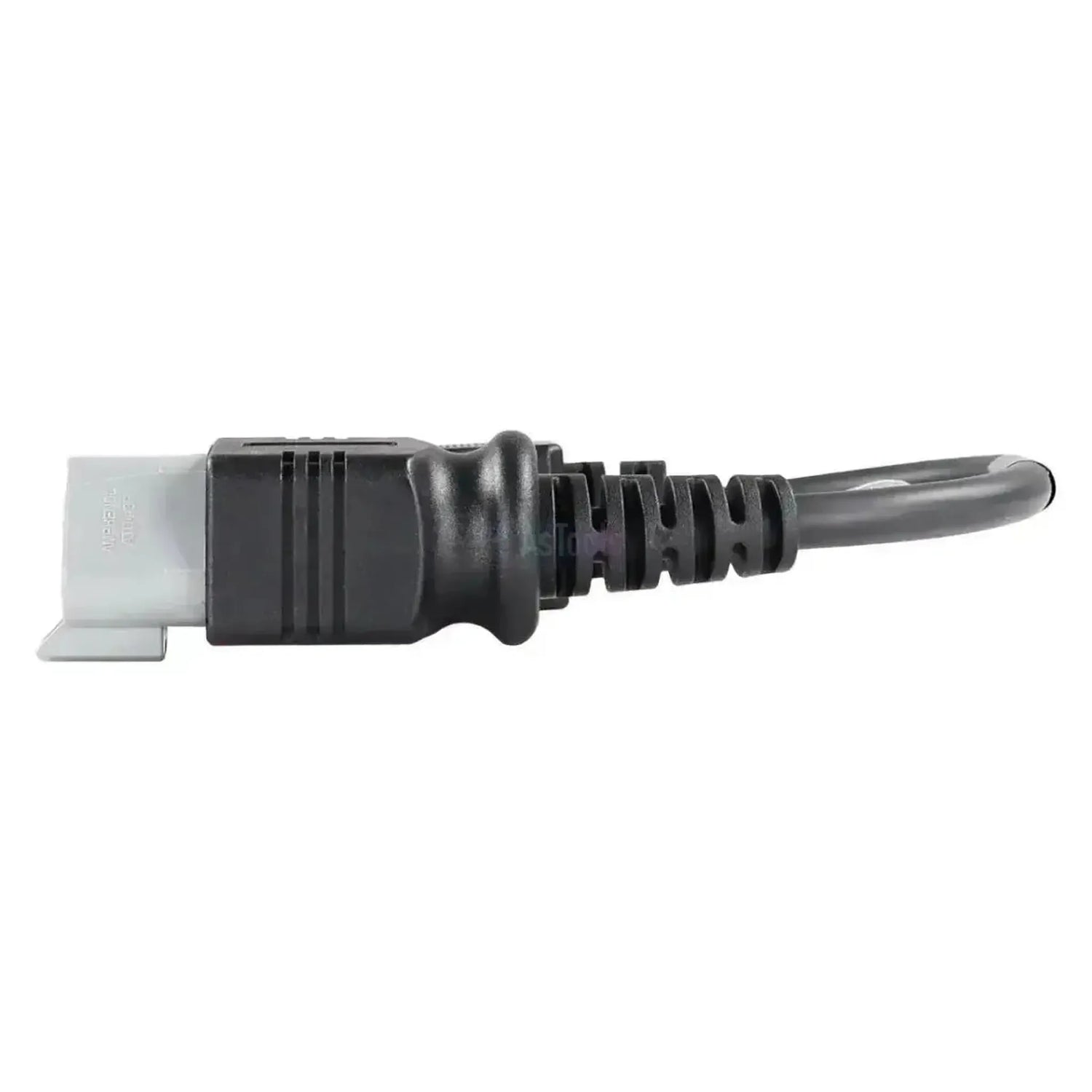

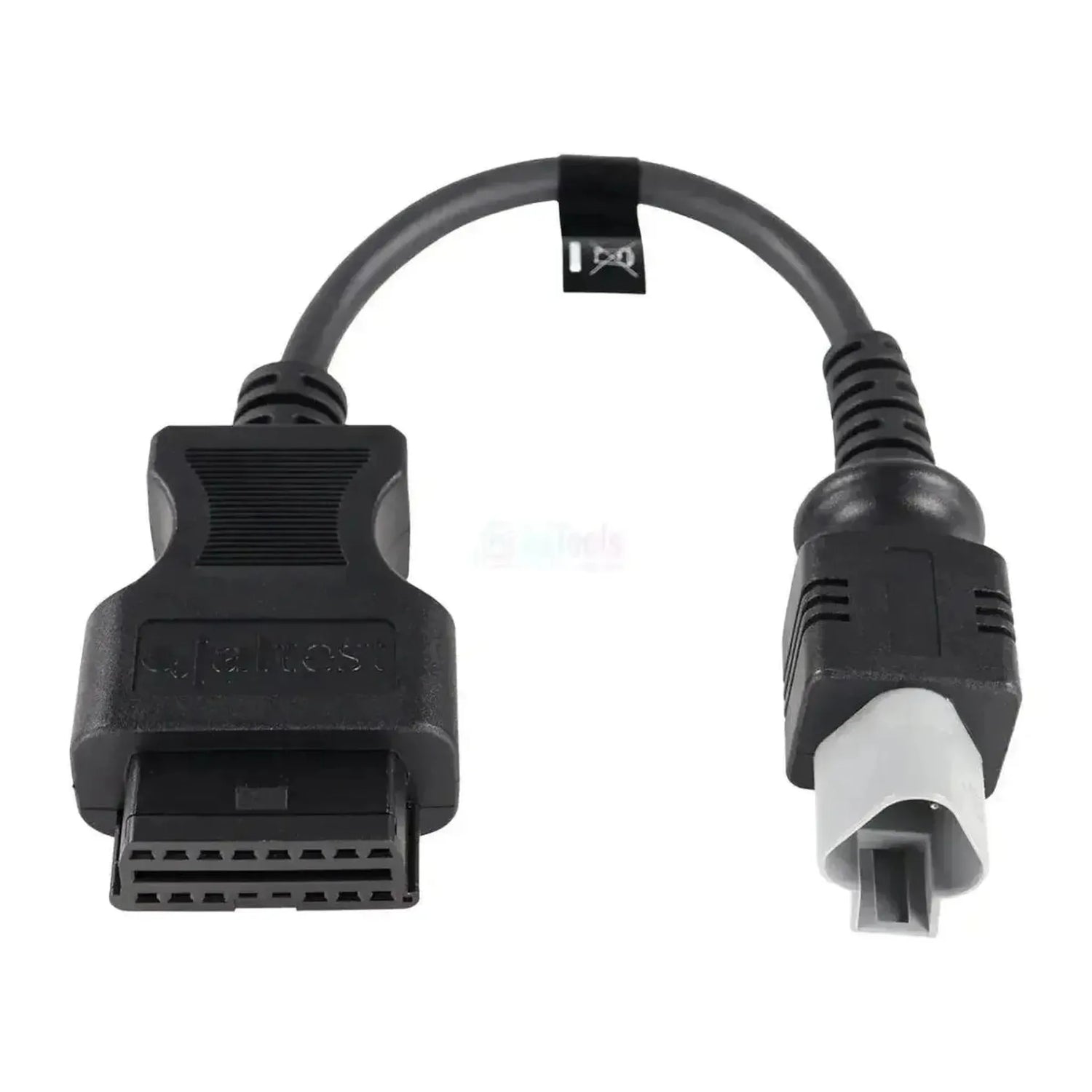

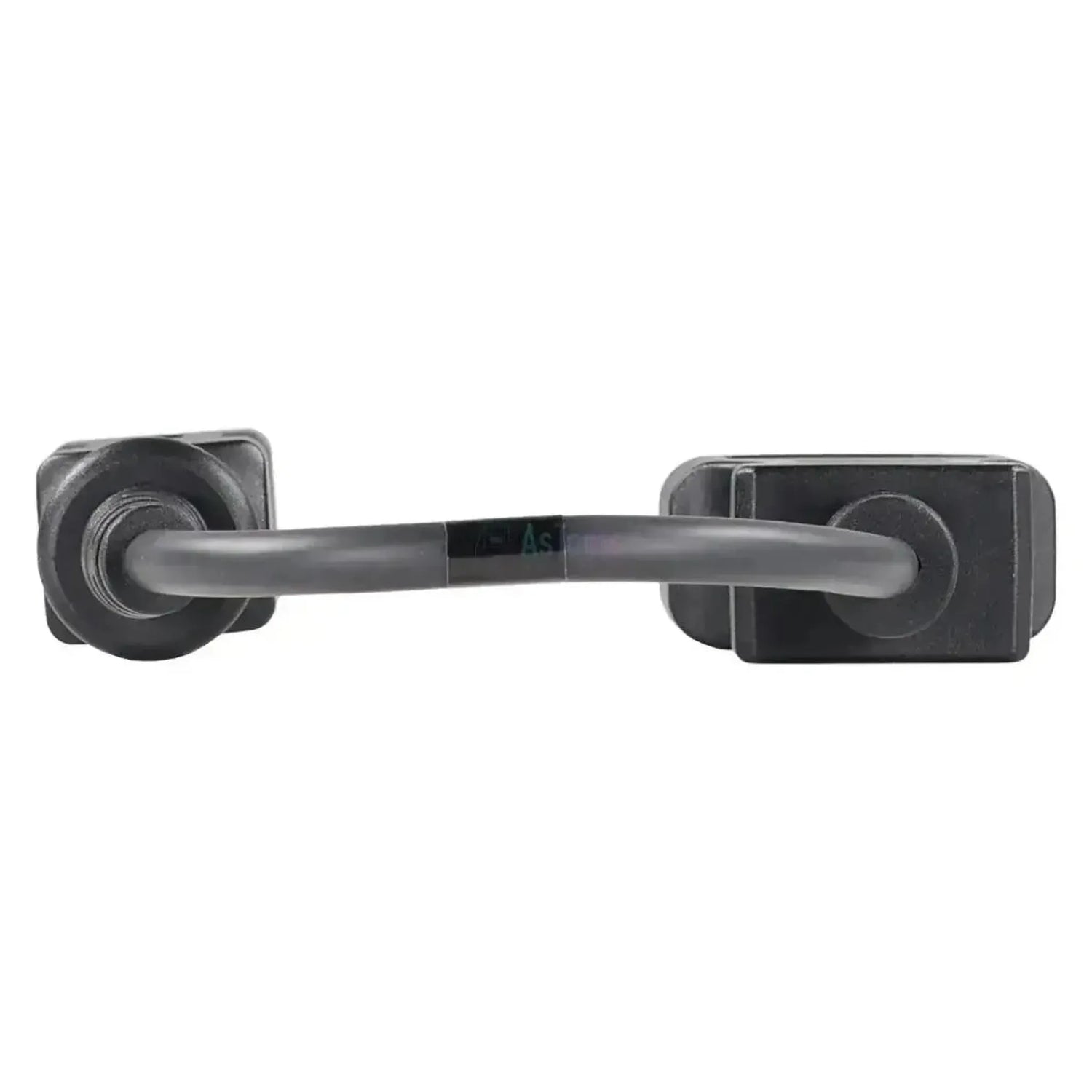

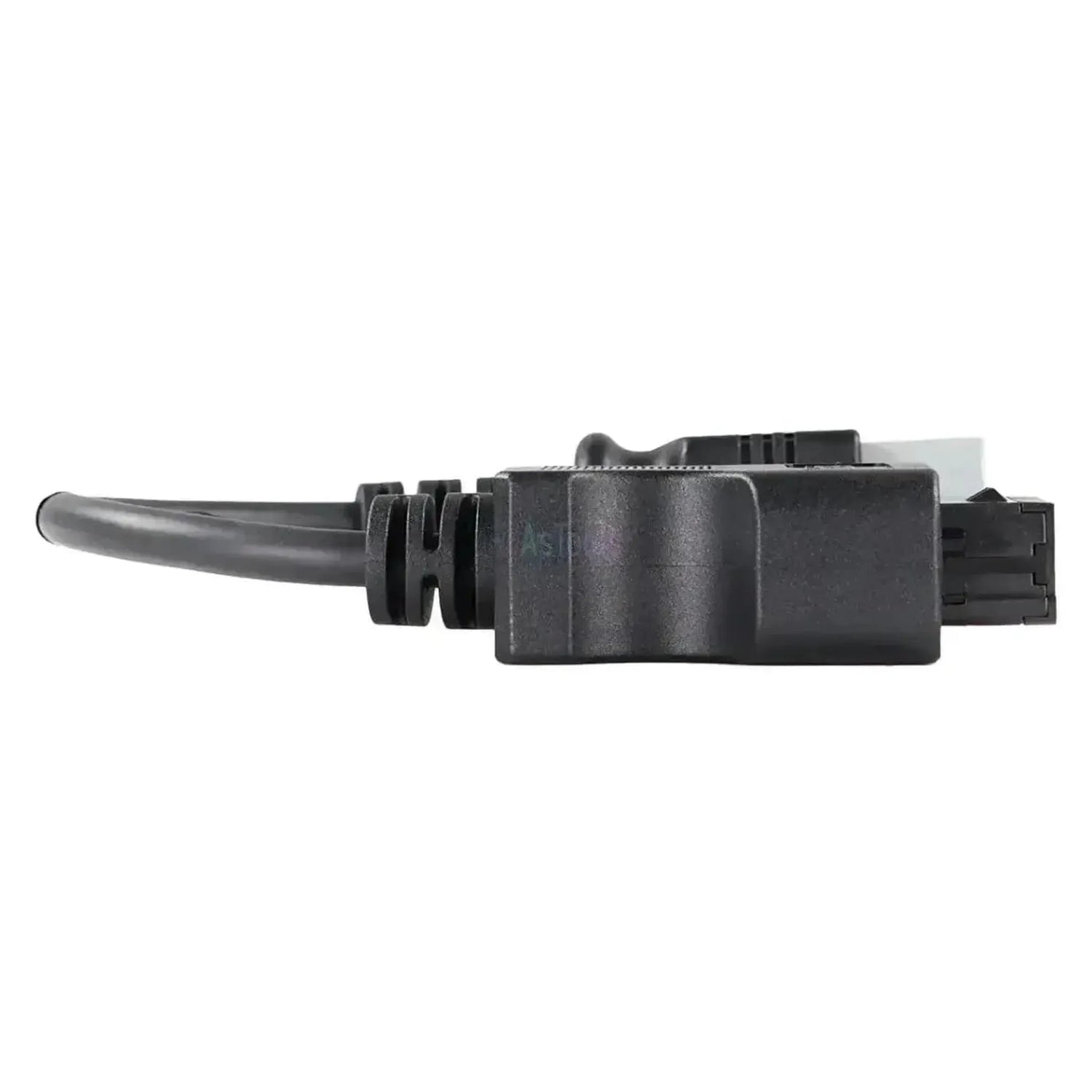

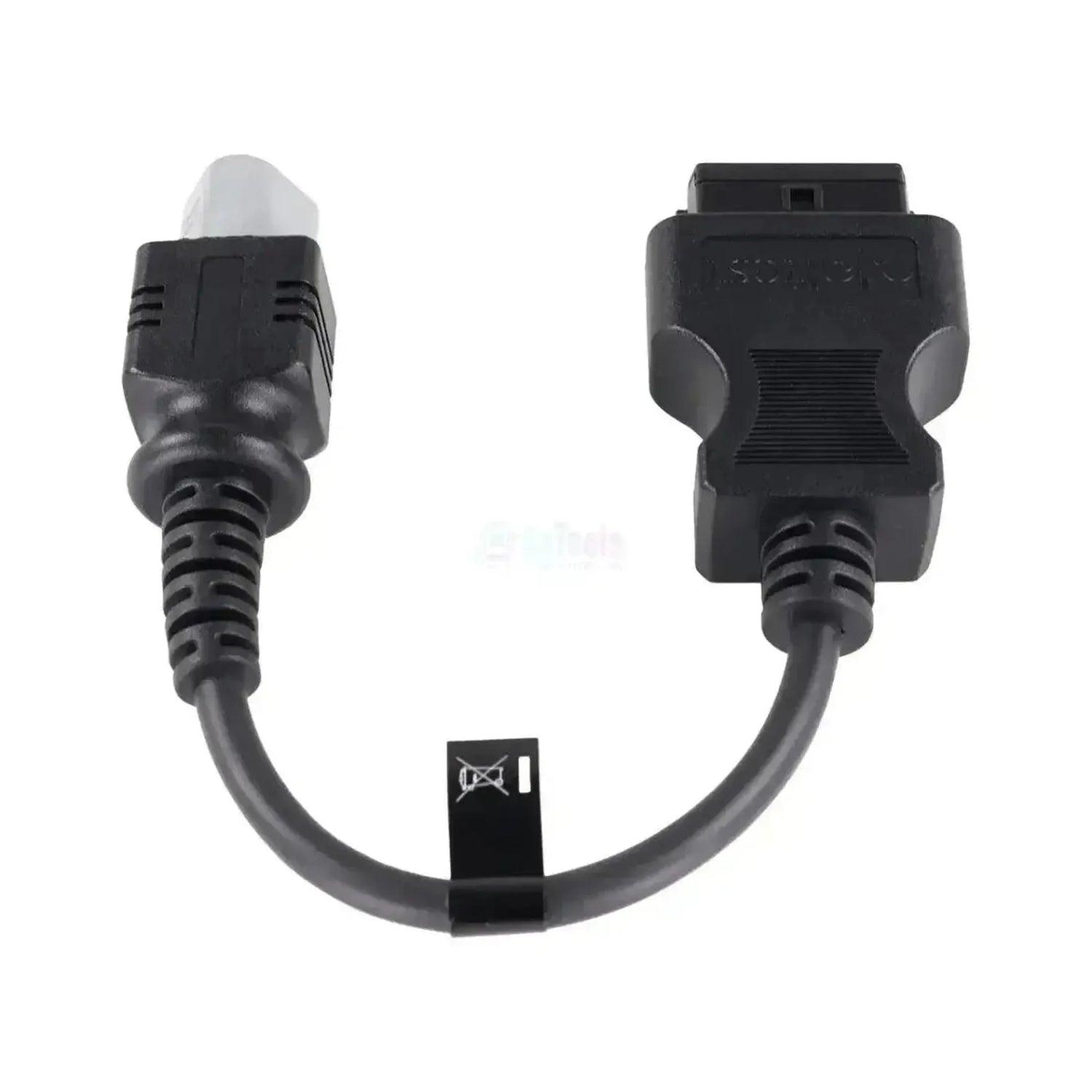

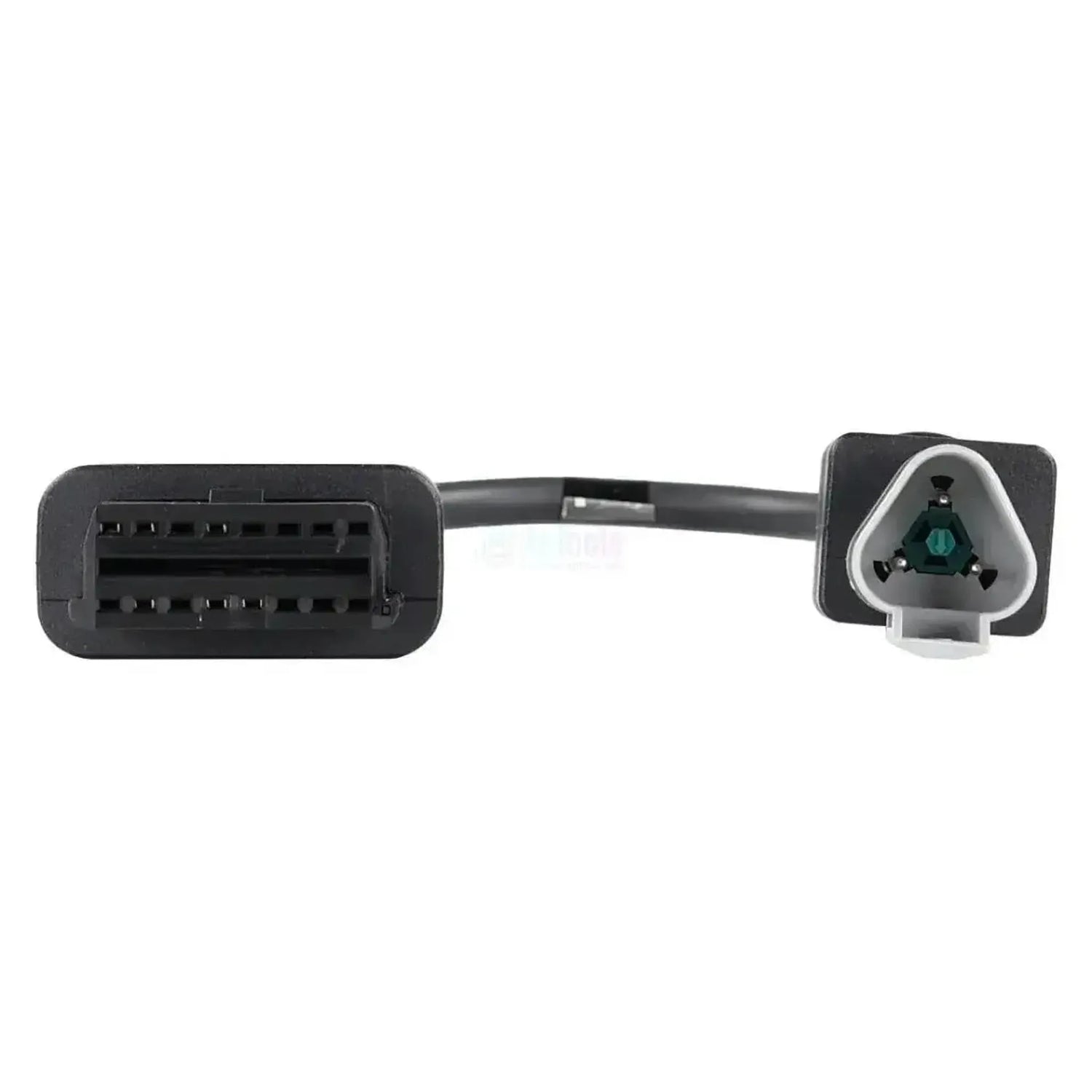

De Jaltest JDC612A is de diagnosekabel voor Yanmar, 3-pin. Hij koppelt de 3-pins aansluiting van de Yanmar-binnenboordmotoren aan de standaard 16-pins OBD2-aansluiting. Aan de motorzijde zit een lichtgrijze huls met een afgeronde driehoekige doorsnede, waarin drie pennen rond een groene wig staan. Het is een rechte kabel zonder aftakking van 28 tot 30 cm.
Zodra de verbinding staat, benadert de Jaltest-software drie motorregelingen en de bedieningspanelen: EDC Yanmar Bosch, EDC Yanmar Generic, de ECM en de panelen VC10 en VC20. Bij de Bosch-regeling staan ook componentaansturing en parameters in de dekking. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen en jachtwerven die Yanmar-binnenboordmotoren uitlezen. Via deze verbinding benadert u de regeleenheden van de motor en die van het bedieningspaneel; welke eenheden aanwezig zijn, hangt af van de motorserie aan boord.
Regeleenheden die u kunt benaderen
- EDC Yanmar Bosch: Motorregeling, met aansturing.
- EDC Yanmar Generic: Motorregeling, uitlezen en live data.
- ECM: Motorregeling, onder meer BY-serie.
- VC10 en VC20: Bedieningspaneel, zonder foutcodes.
Wat u kunt doen
- Foutcodes: Lezen bij de motorregelingen.
- Live data: Meekijken terwijl de motor draait.
- Componenten: Aansturen bij de EDC Yanmar Bosch.
- Parameters: Bij de Bosch-regeling en de panelen.
- Kalibratie en reset: Bij de VC10- en VC20-panelen.
Zo gebruikt u hem
- Aansluiting zoeken: Zoek de 3-pins stekker in de motorruimte.
- Aansluiten: Steek de JDC612A in de motorstekker.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Yanmar en de motorserie in Jaltest Marine.
Compatibele motoren en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Yanmar-binnenboordmotor met de driehoekige 3-pins aansluiting. Onderstaande series voert Jaltest Marine in de dekking.
Yanmar:
- JH-serie: 3JH40, 4JH45, 4JH57, 4JH80 en 4JH110.
- BY-serie: 4BY-150 t/m 6BY3-260Z, inclusief de BY2- en BY3-uitvoeringen.
- LV-serie: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 en de 8LV-320, 8LV-350 en 8LV-370.
- SY- en AYEM-serie: 6SY-STP2, 6SY655, 8SY-STP en de 6AYEM-GT, 6AYEM-ET en 6AYEM-ST.
- Bedieningspanelen: De VC10- en VC20-panelen die bij deze motoren horen.
Verpakkingsinhoud
- 1x Jaltest (JDC612A) | Yanmar 3-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Jaltest
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Välijohto
- Ajoneuvot tai koneet, joissa johtoa voidaan käyttää. Näin näette nopeasti, soveltuuko se työpajanne kohteisiin.Ajoneuvotyypit
- Vene
- Johtosarja, johon tämä johto myös kuuluu. Jos sarja on jo hankittu, johtoa ei tarvitse ostaa erikseen.Osa johtosarjaa
- Marine-johtosarja
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
- Link V8.1
- Link V9
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- Marine
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 3-napainen OBD
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2
Diagnoositoiminnot
- Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
- Kyllä
Mitat ja paino
- Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
- 30 cm
- Ohjausyksiköt
- EDC Yanmar Bosch, EDC Yanmar Generic, ECM, VC10, VC20
- Viitenumero
- JDC612A
Muut tekniset tiedot
- Toepassing
- Yanmar binnenboordmotoren
- Lengte
- 28 tot 30 cm
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008) en binnenboord (70002009)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 met Jaltest Marine
