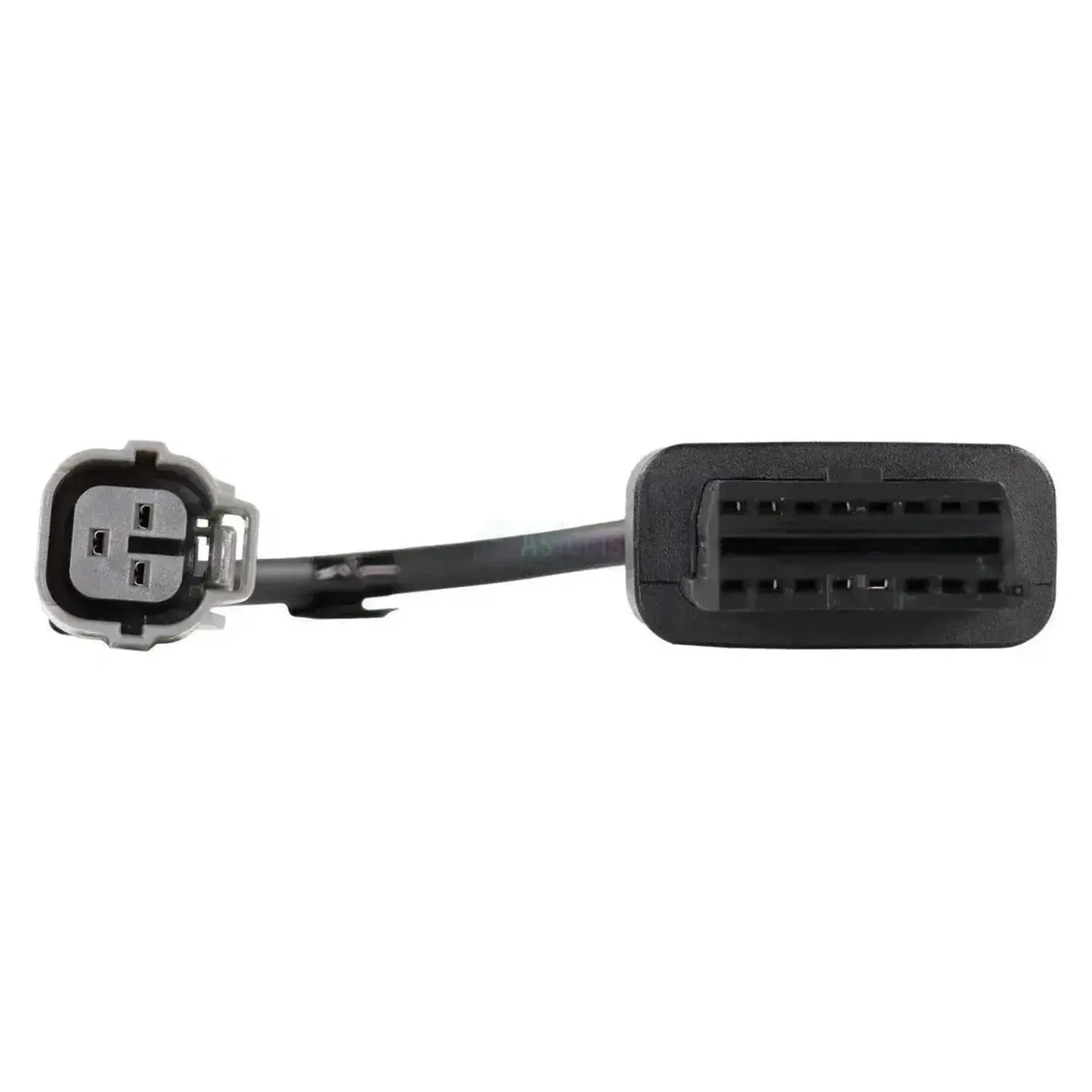

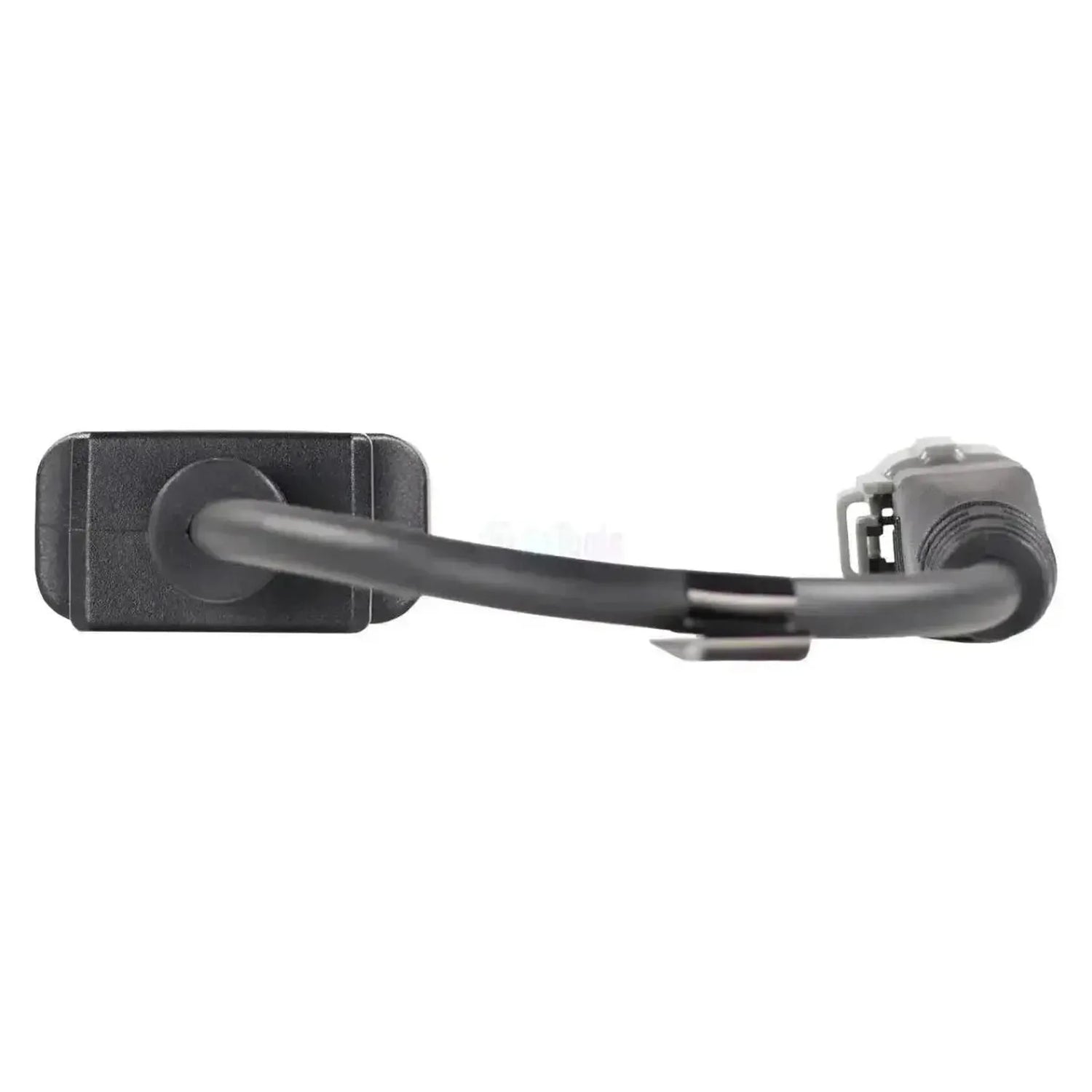

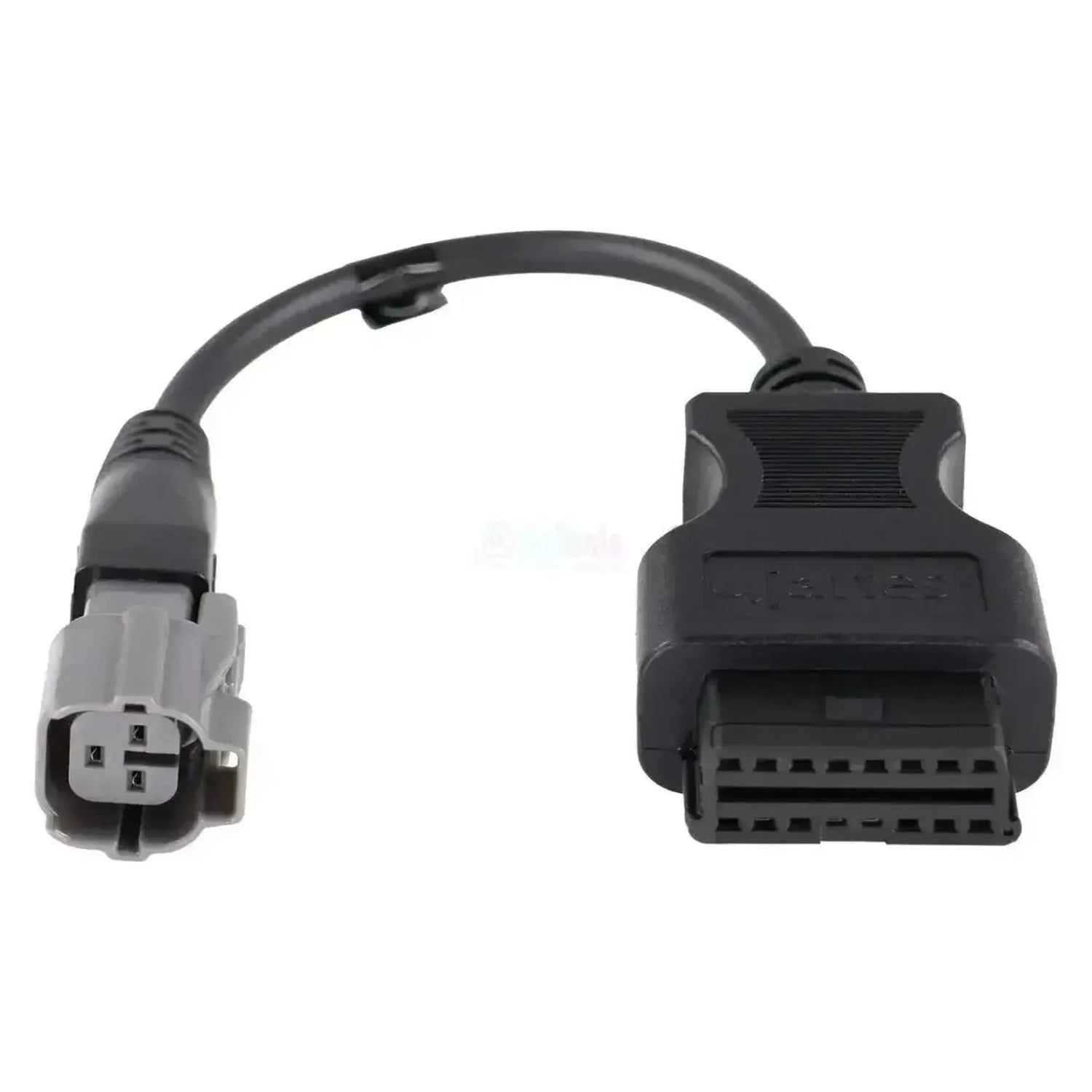

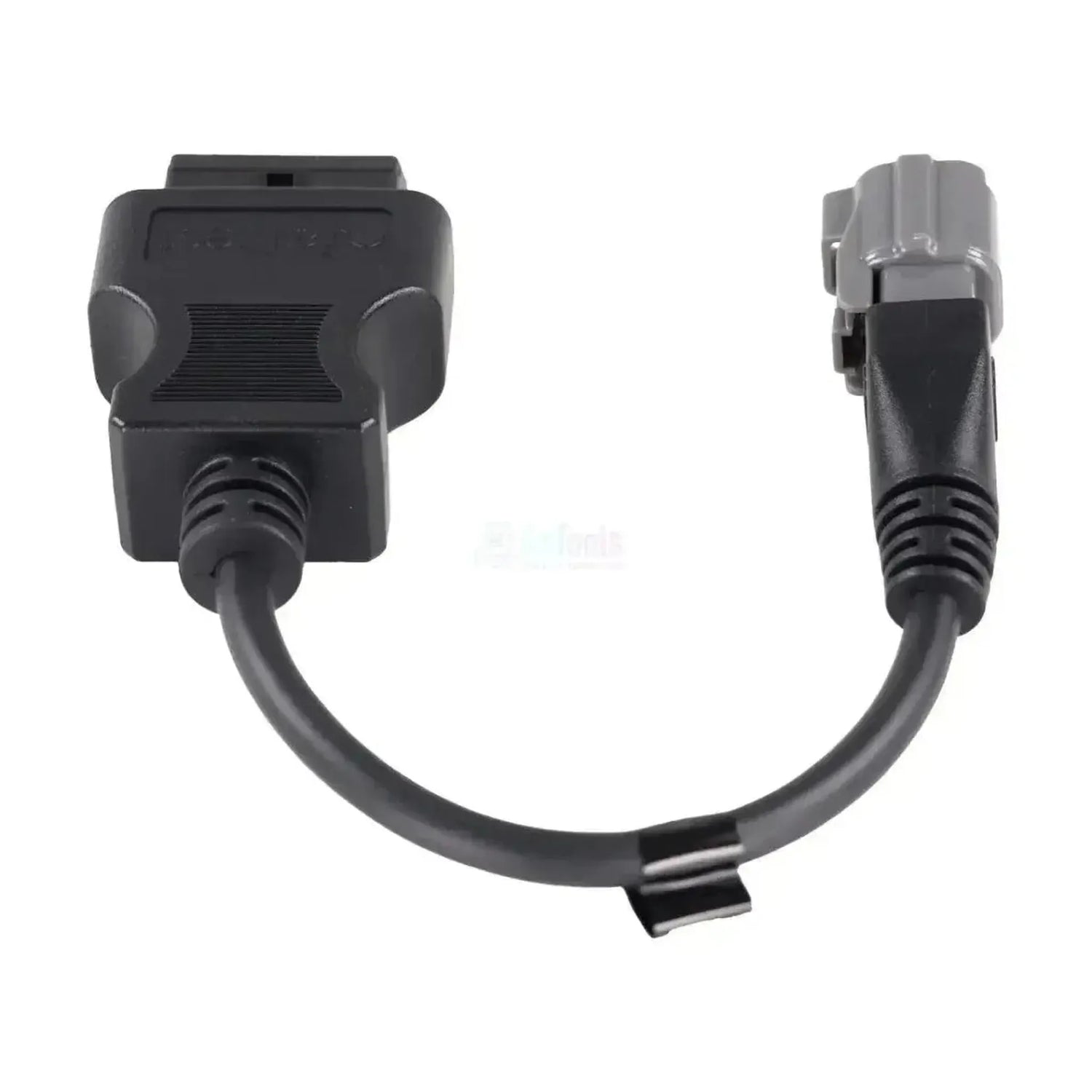

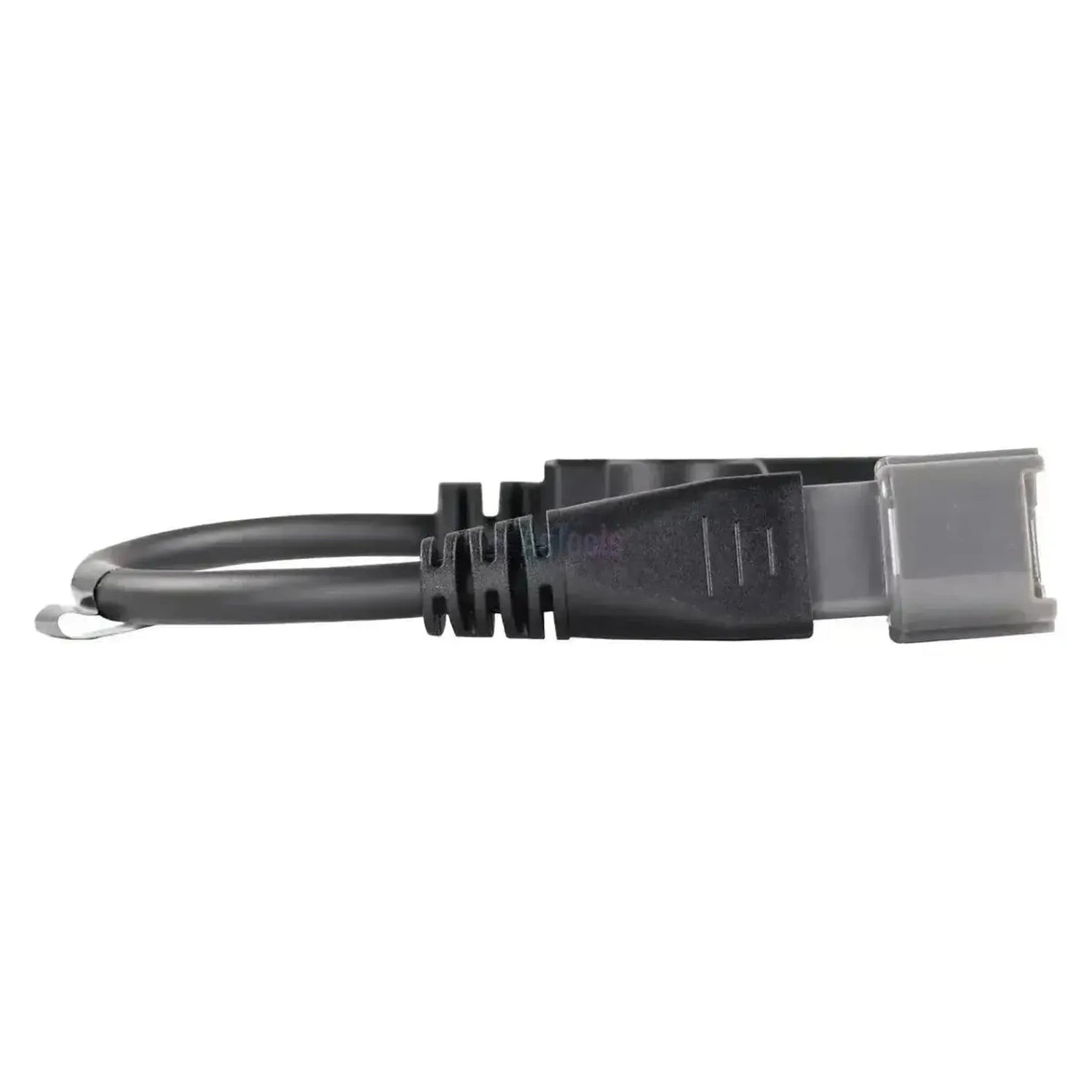

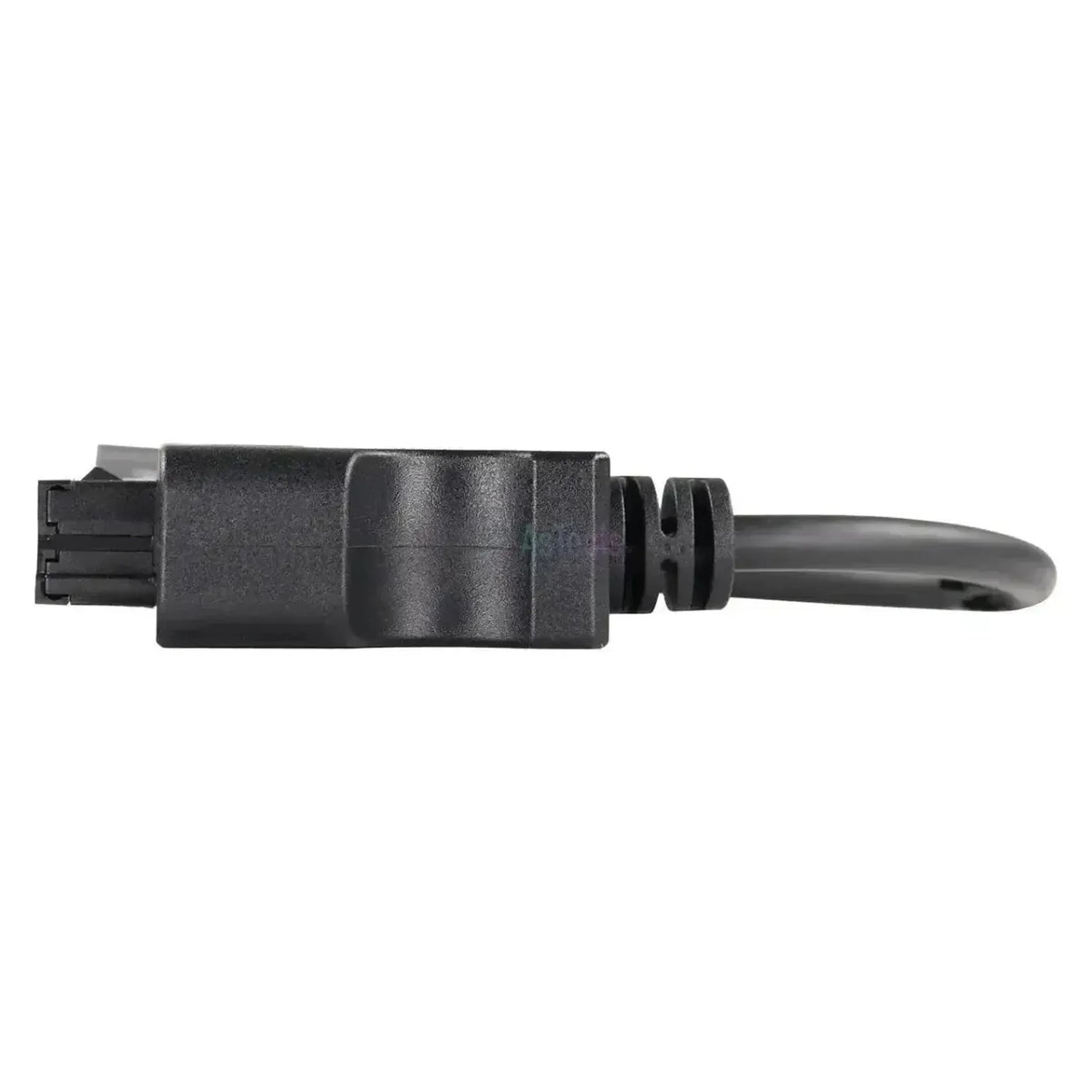

De Jaltest JDC601A verbindt de merkeigen 3-polige diagnoseaansluiting van Yamaha-waterscooters met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een grijze rechthoekige waterdichte stekker met drie kamers in een zwarte trekontlasting. De kabel is 28 tot 30 cm lang en de aansluiting zit in de motorruimte.
Met de kabel aangesloten bereikt de Jaltest-software de ECM EFI, de motorregeling, en de RiDE SCU, de regeleenheid van het rem- en achteruitvaarsysteem. Op de motorregeling leest u foutcodes en meetwaarden, stuurt u componenten aan en stelt u parameters in; op de RiDE SCU staan foutcodes, kalibratie en live data. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die Yamaha-waterscooters met de Jaltest Link uitlezen. Onderstaande eenheden en functies komen uit de Marine-dekking van Jaltest. Het verschil tussen beide eenheden bepaalt wat u wel en niet kunt afhandelen.
Regeleenheden die u kunt benaderen
- ECM EFI: Motorregeling.
- RiDE SCU: Rem- en achteruitvaarsysteem.
Wat u kunt doen
- Foutcodes: Op de ECM EFI en de RiDE SCU.
- Meetwaarden: Alleen op de ECM EFI.
- Componenten: Actuatoren van de ECM EFI.
- Parameters: Instellen op de ECM EFI.
- Kalibratie: Alleen op de RiDE SCU.
- Live data: Op beide regeleenheden.
Zo gebruikt u hem
- Stekker zoeken: Zoek de 3-polige aansluiting in de motorruimte.
- Aansluiten: Steek de JDC601A in de grijze stekker.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Software starten: Open Jaltest Marine op de pc.
- Uitlezen: Kies Yamaha, de serie en de regeleenheid.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. De kabel past op elke Yamaha-waterscooter met de 3-polige diagnoseaansluiting. Onderstaande series voert Jaltest Marine in de dekking; welke stekker er bij u aan boord zit, ziet u in de motorruimte.
Yamaha:
- EX-serie: EX, EX Sport, EX Deluxe, EX Limited en EXR
- FX-serie: FX, FX 140, FX 160 (Cruiser), FX HO, FX SHO, FX SVHO, FX Cruiser, FX Cruiser HO, SHO en SVHO, FX Limited SVHO
- VX-serie: VX, VX Sport, VX Deluxe, VX Limited, VX Cruiser, VX Cruiser HO, VX Limited HO, VX-C, VX EU, VX110 Sport en Deluxe, VXR en VXS
- GP-serie: GP1300R, GP1800, GP1800R, GP1800R HO en SVHO, GP HO en GP SVHO
- FZ-serie: FZR, FZS, FZR SVHO en FZS SVHO
- Overige: JetBlaster, JetBlaster Pro, Deluxe en Limited, SuperJet, V1 en V1 Sport
Verpakkingsinhoud
- 1x Jaltest (JDC601A) | Yamaha 3-pins OBD - 16-pins OBD2 Verloopkabel | Waterscooter
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- Marine alukset
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 3-napainen OBD
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
- Voitteko muuttaa ohjausyksikön asetuksia. Tarpeen osan vaihdon jälkeen tai järjestelmän toiminnan muuttamiseksi.Parametrien asetus
- Kyllä
- Voitteko säätää komponentit tai anturit uudelleen. Usein tarpeen osan vaihdon jälkeen.Kalibroinnit
- Kyllä
Käyttö
- Mihin Jaltest-kaapelisarjaan tämä kaapeli kuuluu. Jos sarja on jo hallussanne, kaapeli voi olla jo teillä.Kuuluu kaapelisarjaan
- Marine-kaapelisarja alus, Marine-kaapelisarja perämoottori
- Viitenumero
- JDC601A
- Ohjausyksiköt
- ECM EFI, RiDE SCU
Muut tekniset tiedot
- Toepassing
- Yamaha-waterscooters
- Segment
- Waterscooter
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008) en buitenboord (70002025)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 met Jaltest-diagnosekabel en een licentie voor Jaltest Marine
