Jaltest  |  SKU: JDC304A

Jaltest (JDC304A) | Wabco (ATC/MTS) 4+4-pin OBD – 16-pin OBD2 sovitinkaapeli | Linja-auto

€127,95 alv:n kanssa
€105,74 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

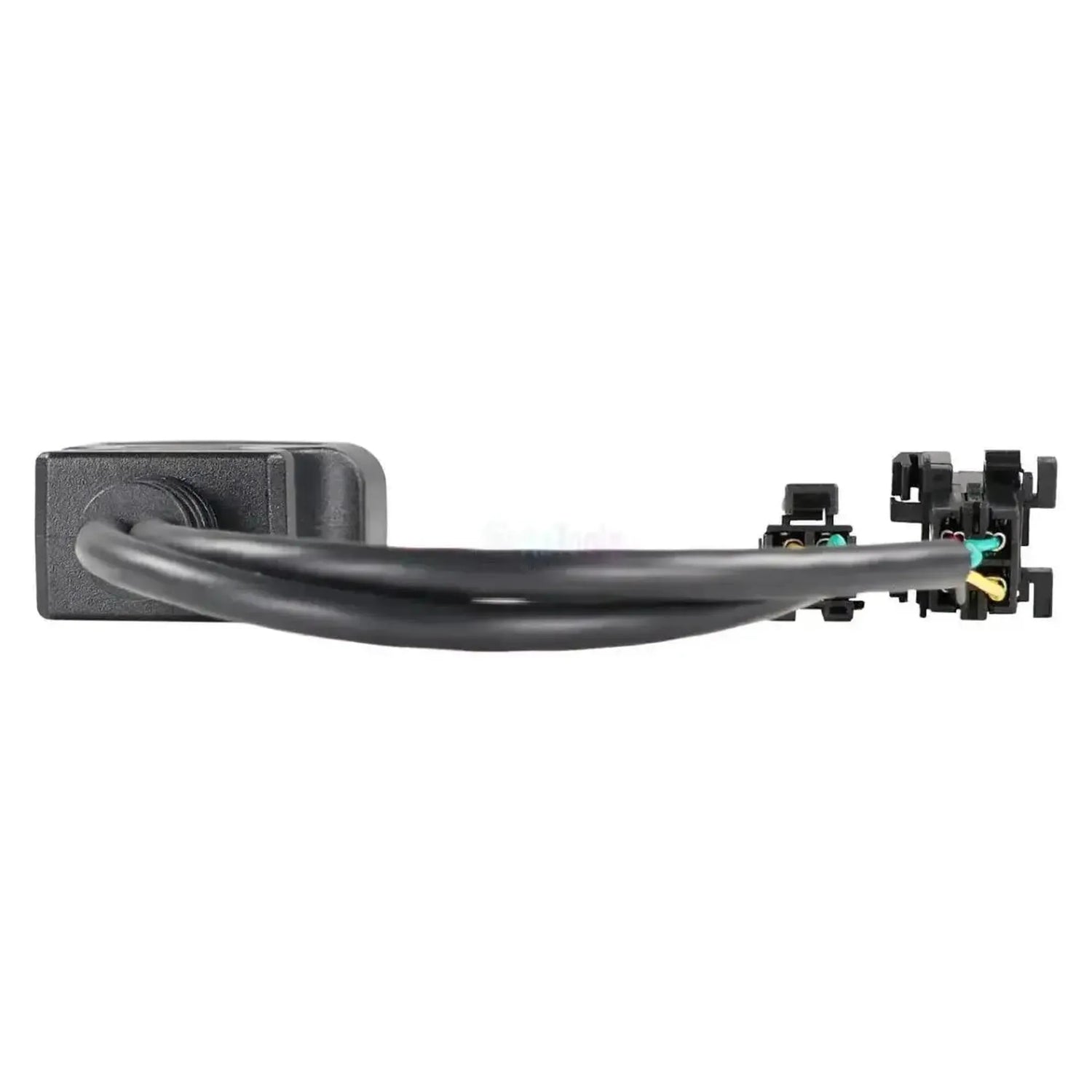

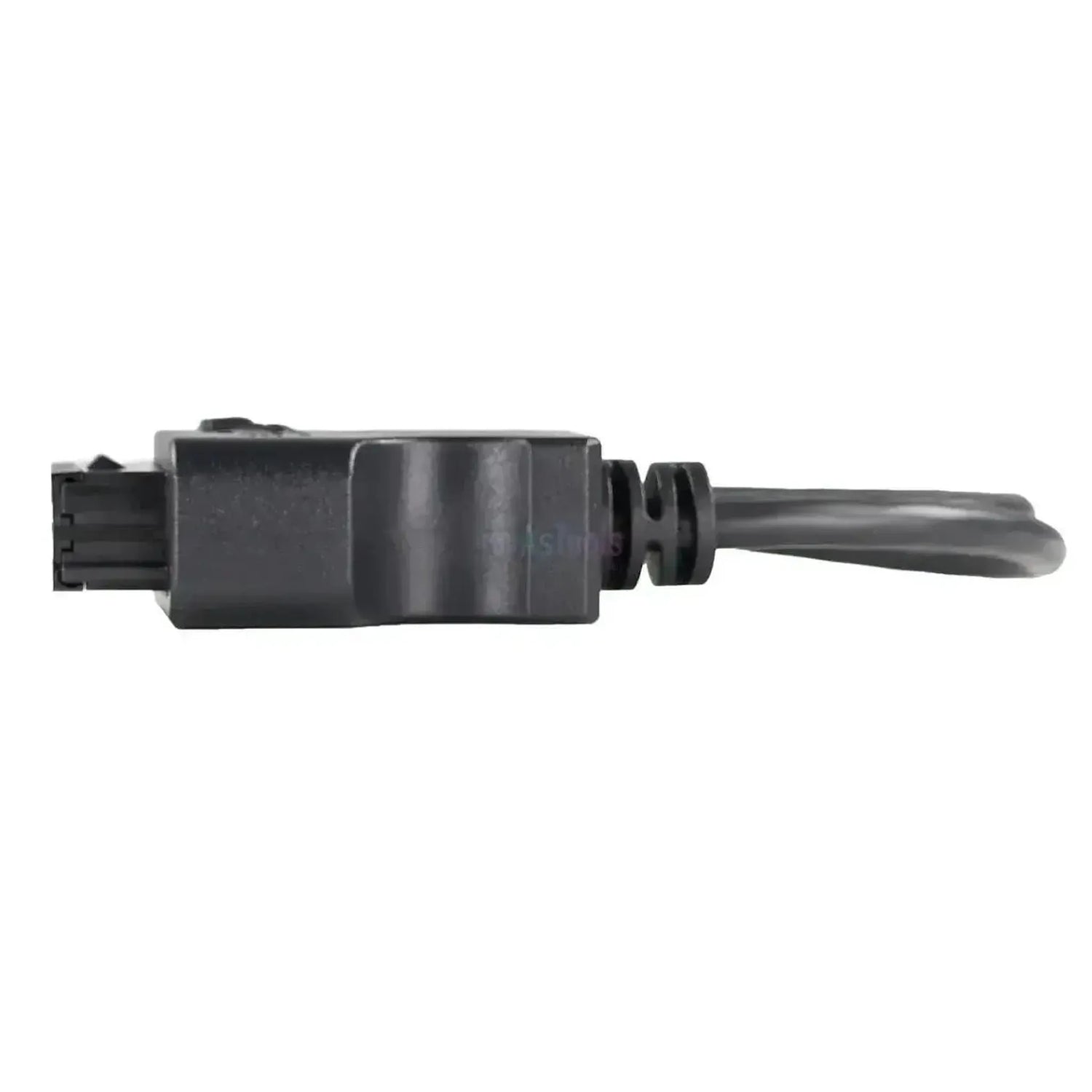

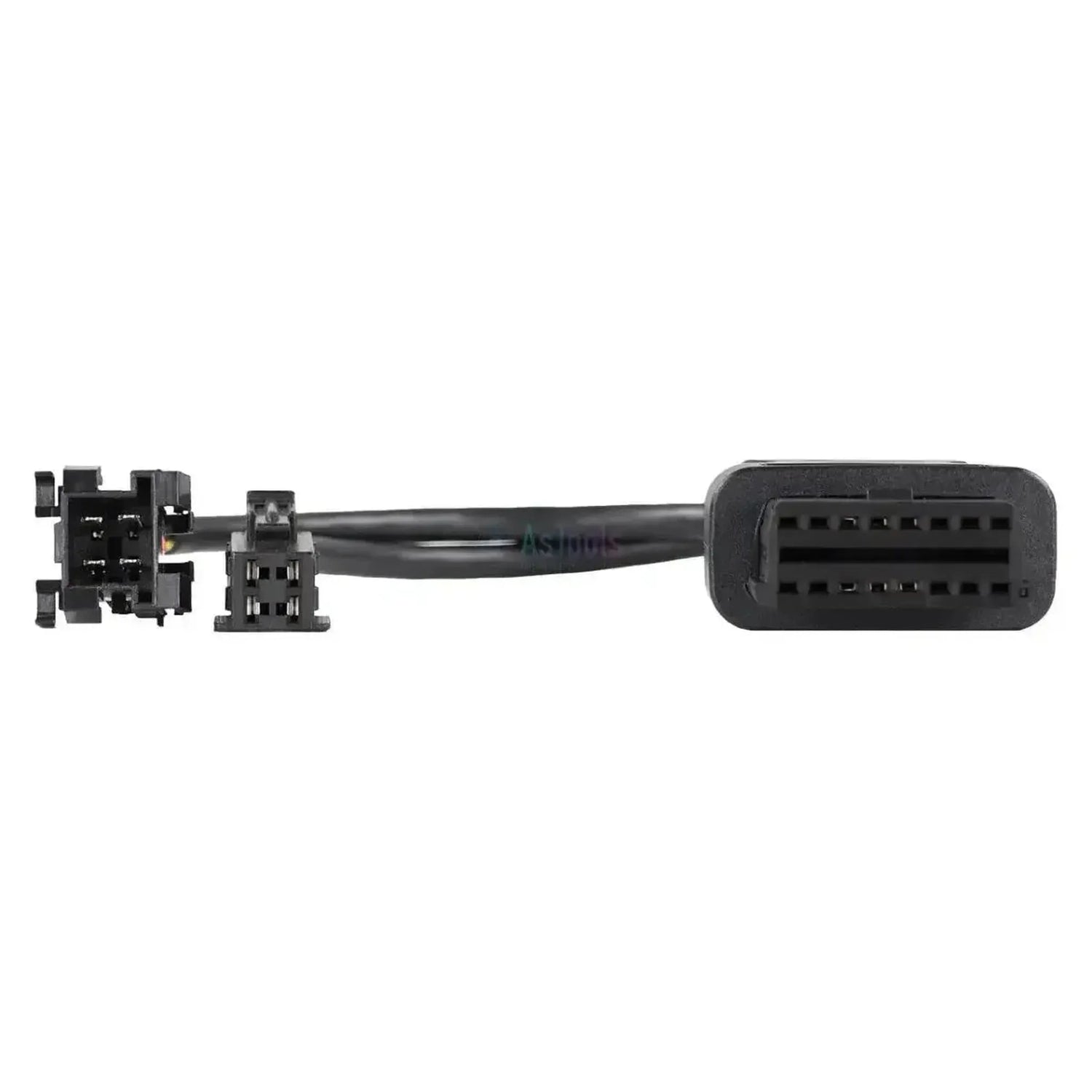

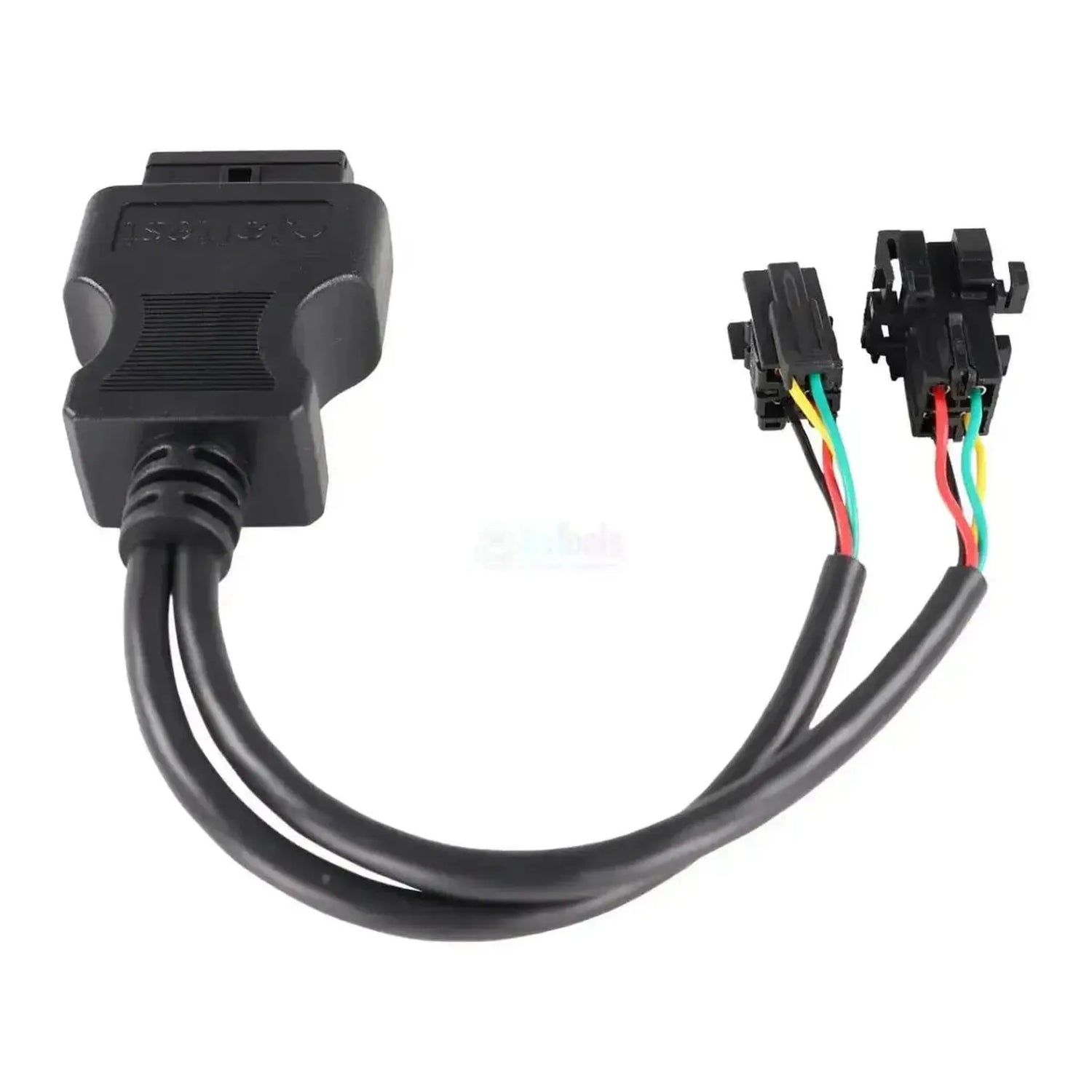

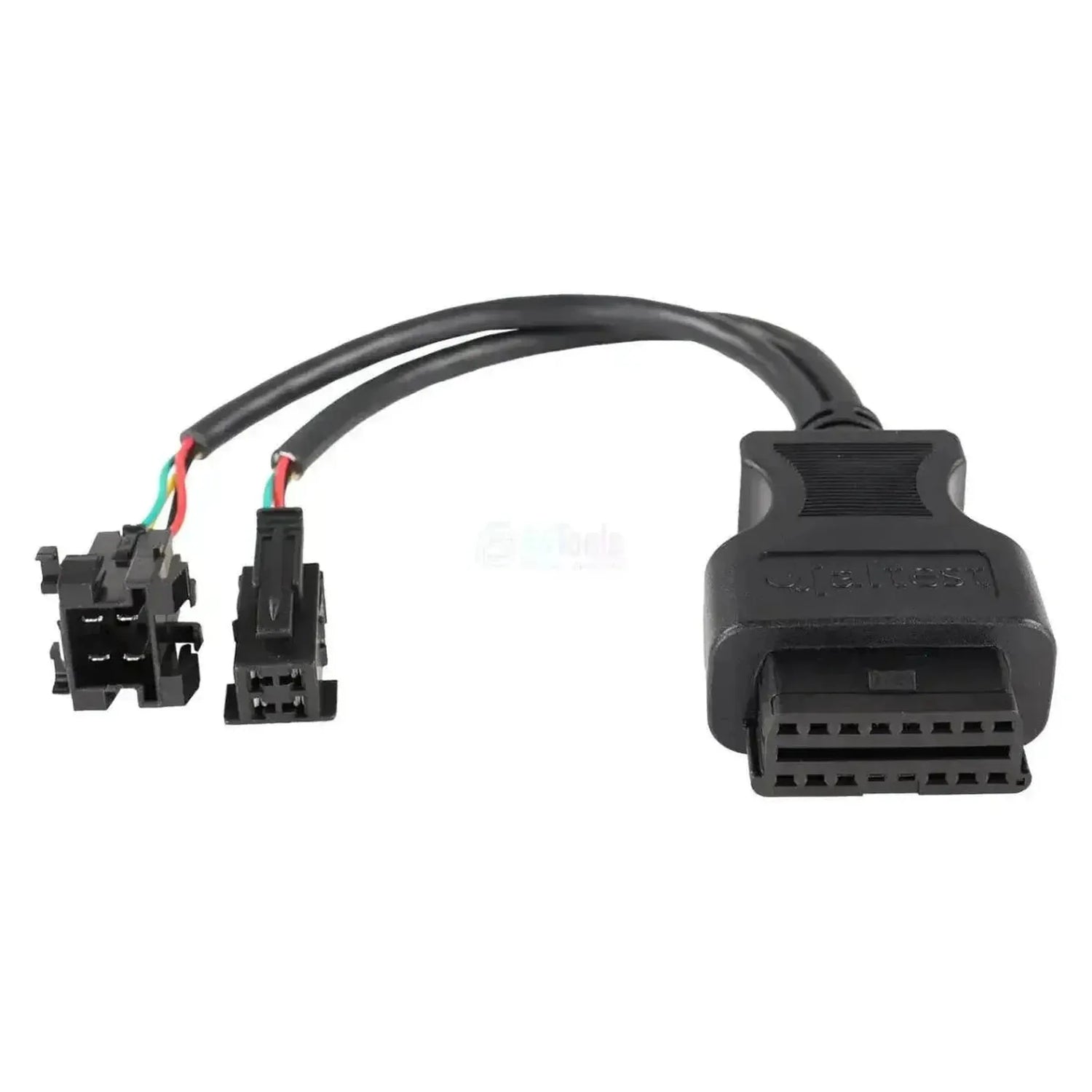

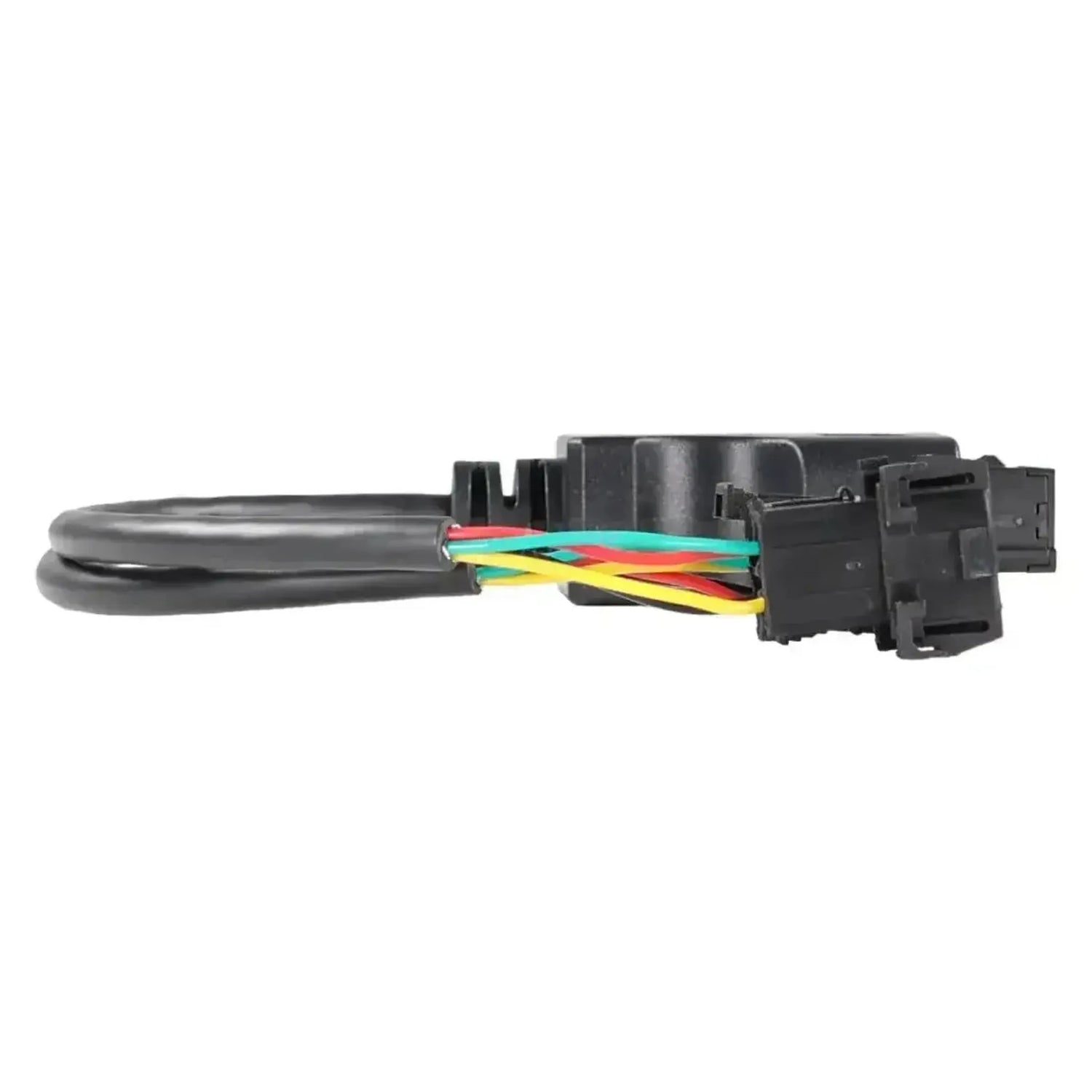

De Jaltest JDC304A verbindt de twee 4-polige diagnosestekkers van de Wabco-buselektronica met de 16-pins OBD2-aansluiting voor de diagnosekabel van uw Jaltest Link. Achter de OBD2-kant splitst het snoer in twee takken, elk met een zwarte 4-polige stekker met borgpal en twee rijen van twee posities. De ene tak heeft gele, witte en blauwe aders, de andere rode, zwarte en groene.

Met beide takken aangesloten bereikt de Jaltest-software de ATC en ATC Coach, de automatische klimaatregeling, en de MTS, de modulaire deurbesturing. Zo beoordeelt u deurstoringen en klimaatklachten met foutcodes en meetwaarden. Voor deze twee systemen blijft de dekking bij uitlezen. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Het snoer splitst in twee takken, zodat u de klimaatregeling en de deurbesturing bereikt zonder om te steken.
✔De kabel volgt de Wabco-regeleenheid, niet de carrosseriebouwer; Jaltest noemt ATC en MTS onder meer bij Solaris en Solbus.
✔Deurstoringen en klimaatklachten beoordeelt u met foutcodes en meetwaarden in plaats van alleen met de meter.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9, dus ook met de nieuwere interface.

AANDACHTSPUNTEN

✕Voor ATC en MTS blijft de dekking bij uitlezen. Componenten aansturen, parameters en kalibratie staan voor deze systemen niet in de dekkingstabel.
✕De overige Wabco-systemen, zoals ABS/ASR, EBS, de ECAS-luchtvering en TPMS, bereikt u niet met deze kabel; die hebben een eigen stekker.
✕De twee stekkers zitten niet op de OBD-plaats maar bij de regeleenheid, in een schakelkast in de cabine of bij de deur.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt naast de schakelkast en niet vanaf de bestuurdersplaats.

Toepassingen en functionaliteiten

De kabel is bedoeld voor het uitlezen van de comfort- en carrosserie-elektronica van de bus. Het gaat om systemen met een eigen regeleenheid, los van de aandrijflijn. Onderstaande eenheden komen uit de Wabco-dekking van Jaltest.

Regeleenheden die u kunt benaderen

  • ATC en ATC Coach: Automatische klimaatregeling.
  • MTS: Modulaire deurbesturing.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Temperatuur en deurstanden.
  • Storingsmelding: Melding van de MTS zelf bekijken.

Zo gebruikt u hem

  1. Stekkers zoeken: Zoek de twee 4-polige stekkers bij de regeleenheid.
  2. Aansluiten: Steek beide takken van de JDC304A in.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact van de bus aan.
  5. Uitlezen: Kies het busmerk en daarna ATC of MTS.

Compatibele voertuigen en toepassingen

Bepalend is het systeem, niet het busmerk. De kabel hoort bij de Wabco ATC-klimaatregeling en de Wabco MTS-deurbesturing met de 4+4-pins aansluiting. Jaltest voert die eenheden onder meer in de dekking van Solaris en Solbus; de stekker op de regeleenheid bepaalt of de kabel past.

Wabco ATC:

  • Stads- en streekbussen: Met de ATC-klimaatregeling op de 4+4-pins aansluiting.

Wabco MTS:

  • Bussen met MTS: De modulaire regeling die de deuren aanstuurt.

Busmerk:

  • Niet bepalend: Jaltest noemt beide systemen onder meer bij Solaris en Solbus.
💡
Goed om te weten: De twee 4-polige stekkers zitten bij de regeleenheid zelf, in een schakelkast in de cabine of bij de deur. U herkent ze aan de borgpal en de twee rijen van twee posities. Wabco gebruikt per systeem een andere stekker, dus kijk aan de regeleenheid welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC304A) | Wabco (ATC/MTS) 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Autobus

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • CV hyötyajoneuvot

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
4+4-napainen OBD
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa

Käyttö

Viitenumero
JDC304A
Ohjausyksiköt
ATC ja ATC Coach (ilmastoinnin ohjaus), MTS (ovien ohjaus)
Käyttöön tarvitaan
Jaltest Link V8.1 tai V9 ja Jaltest-diagnostiikkaohjelmisto

Muut tekniset tiedot

Toepassing
Wabco ATC-klimaatregeling en Wabco MTS-deurbesturing (autobus)
Segment
Autobus
