Jaltest  |  SKU: MDC08

Jaltest (MDC08) | Wabco 4-pinninen EBS – 16-pinninen OBD2 -sovitinkaapeli | Kuorma-ajoneuvo

€109,95 alv:n kanssa
€90,87 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

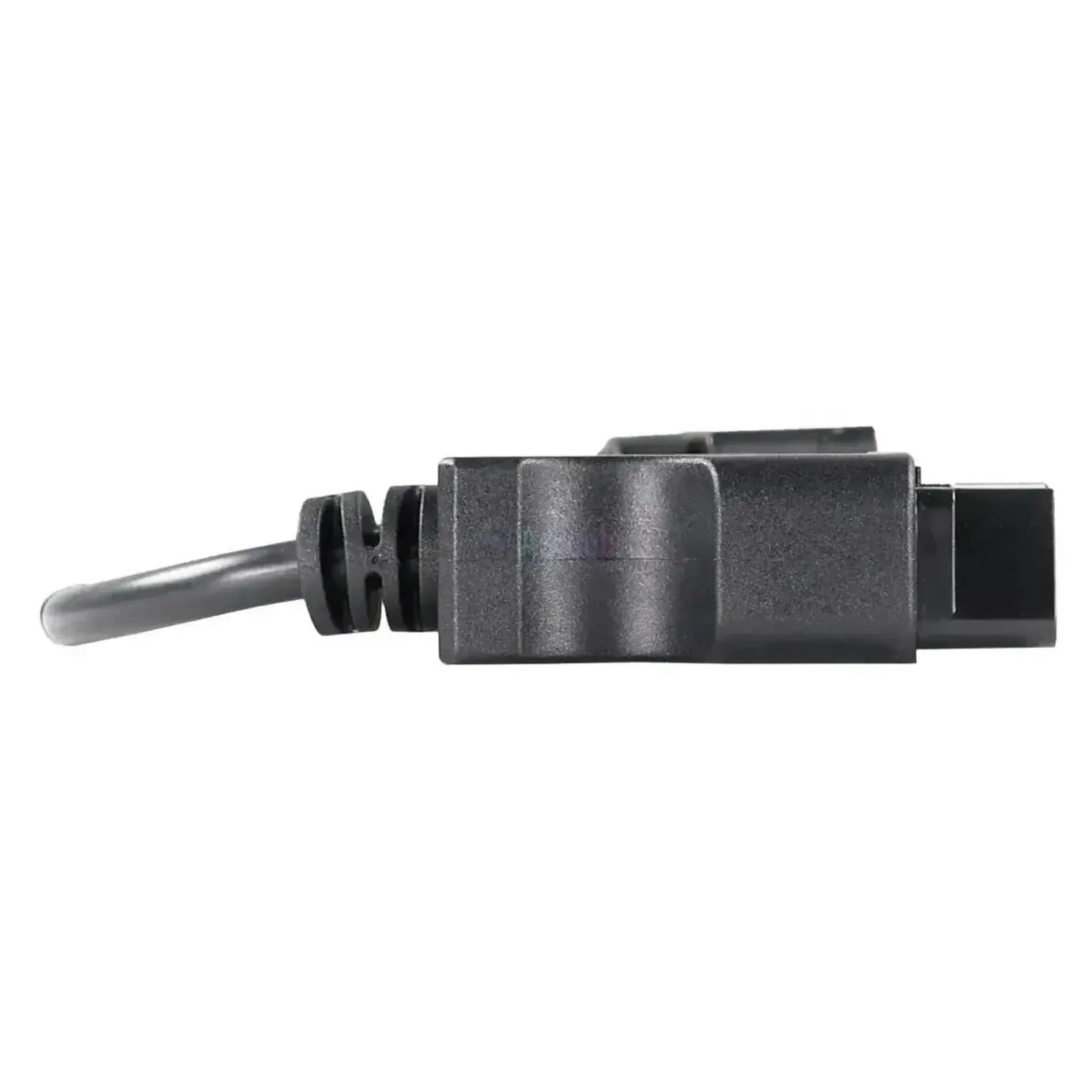

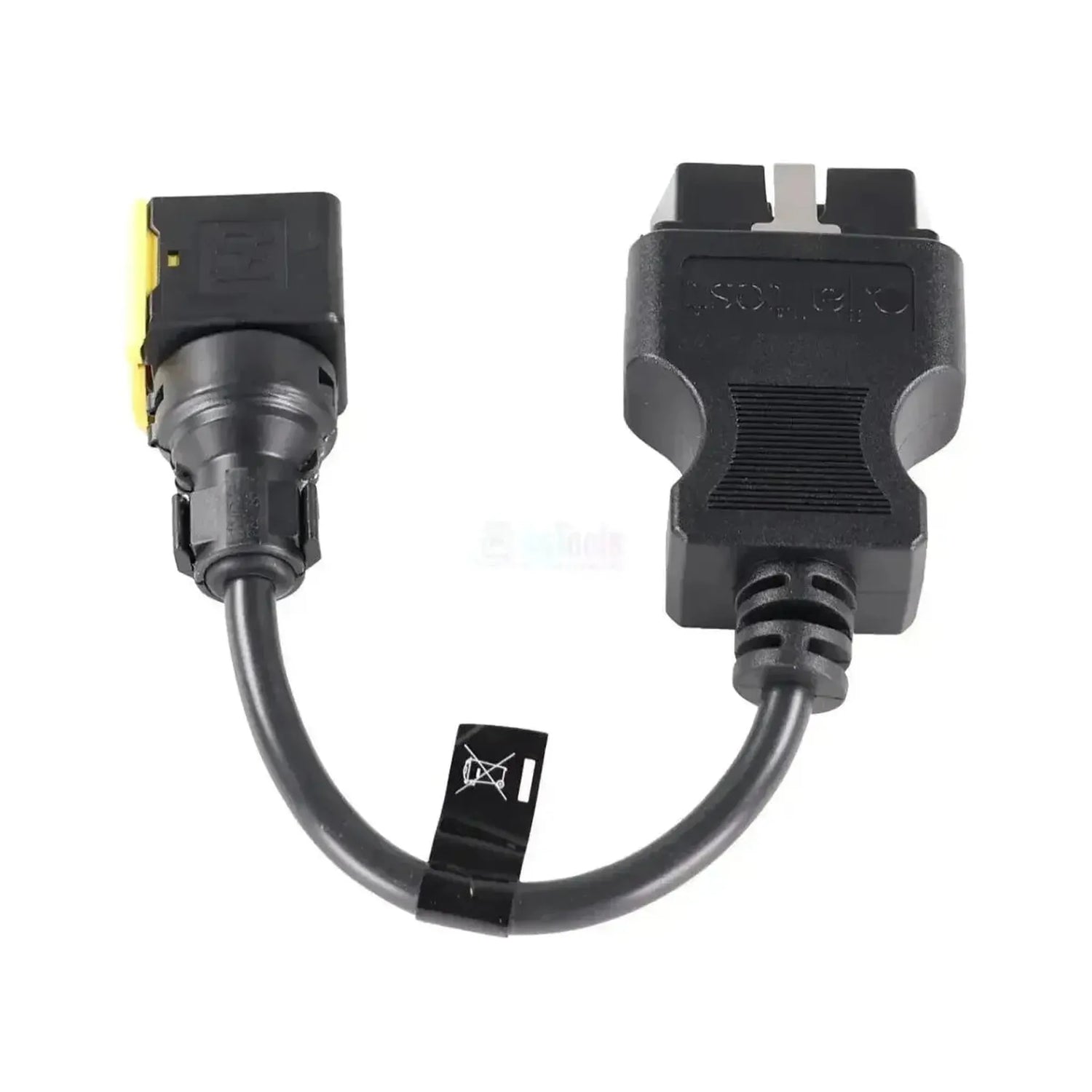

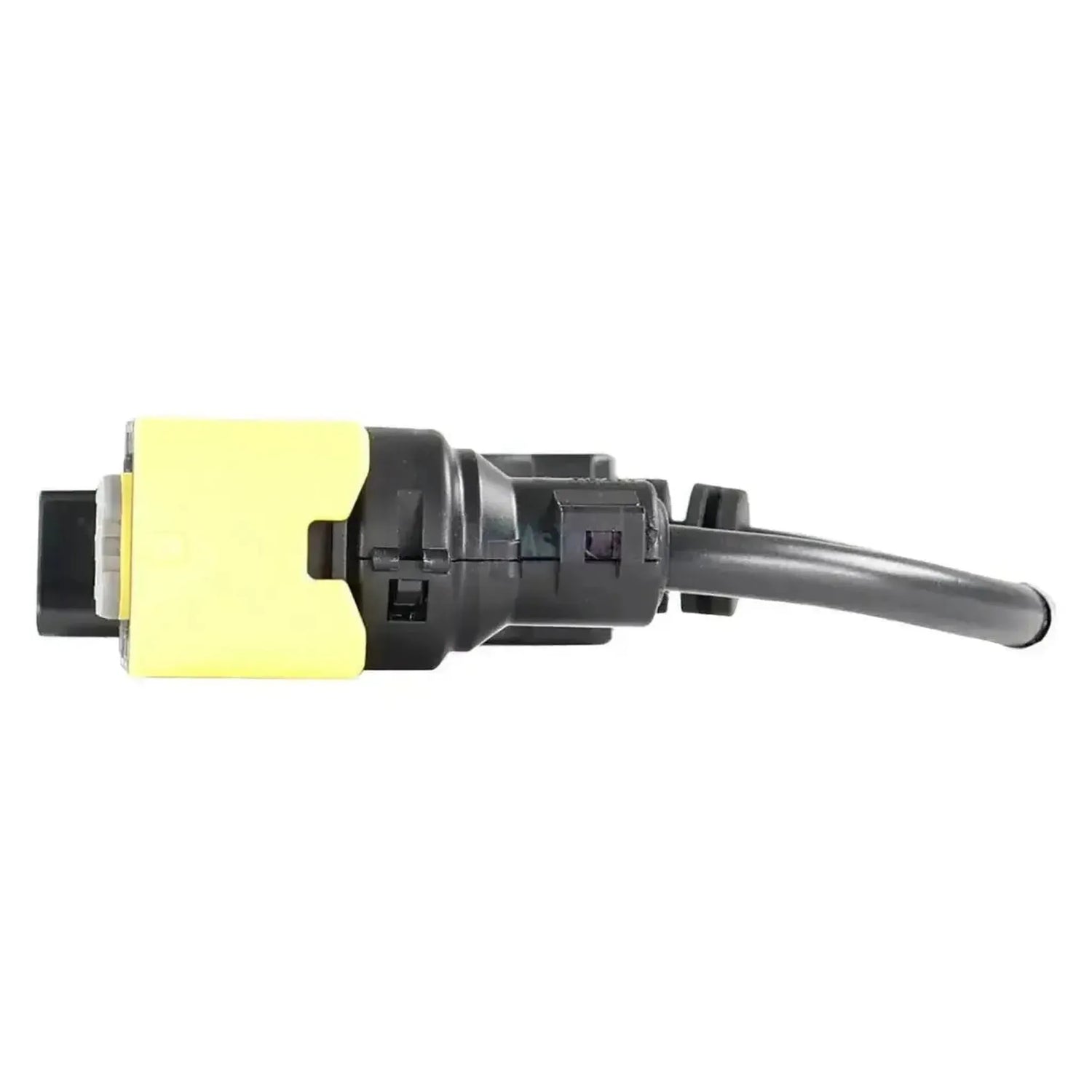

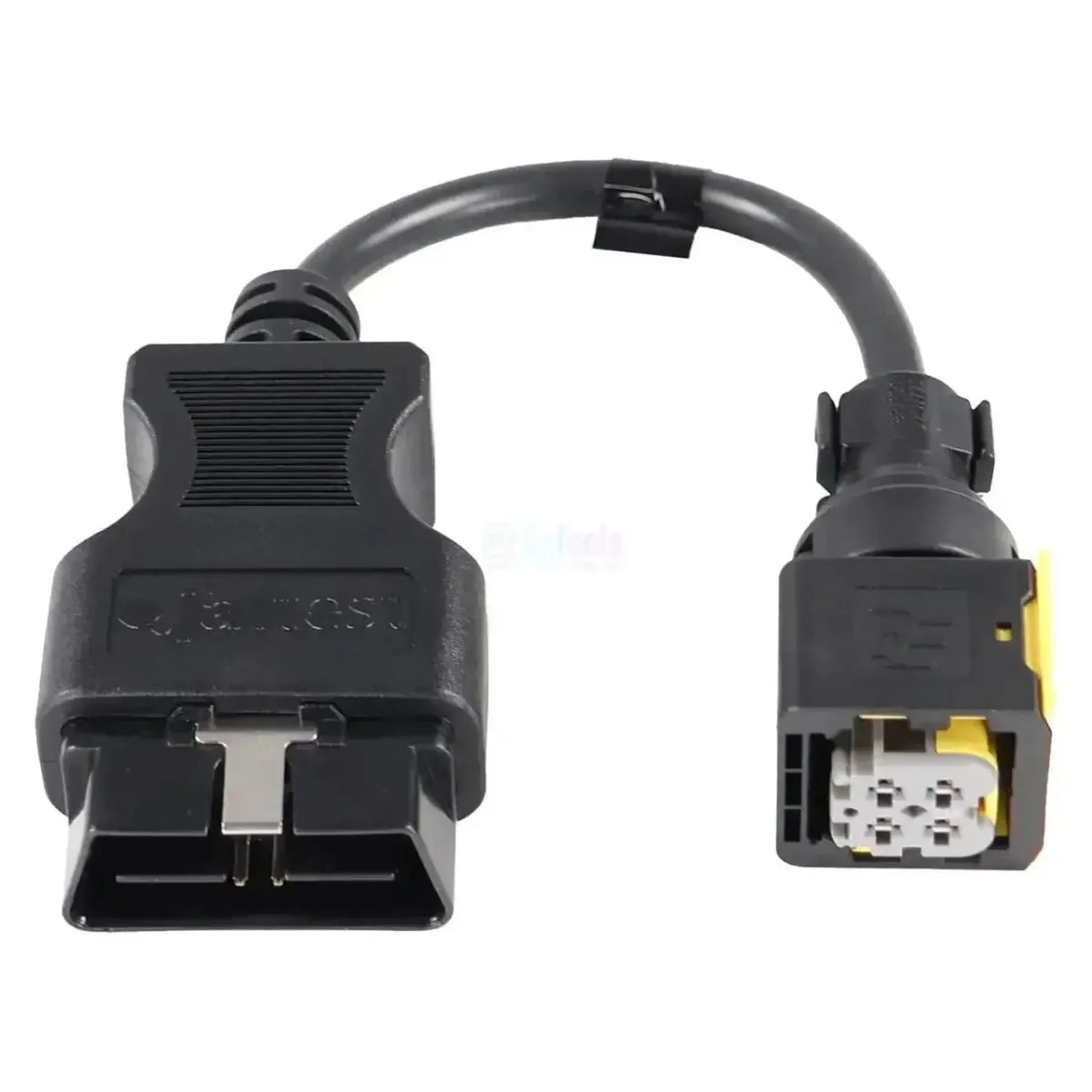

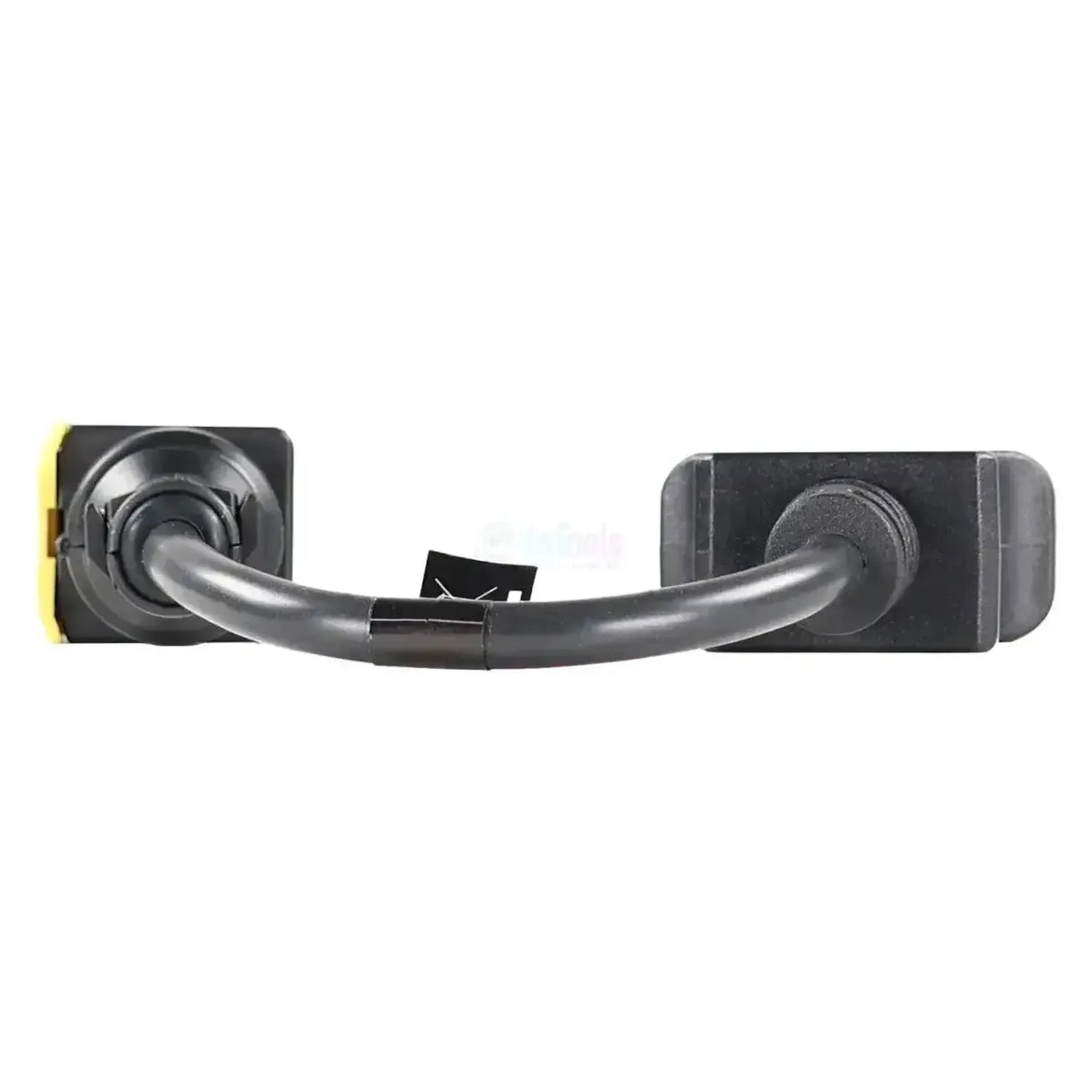

De Jaltest MDC08 is de testkabel tussen de 4-pins EBS-aansluiting van de Wabco-modulatoren van de vierde generatie en de 16-pins OBD2-aansluiting van de Jaltest ETM. Aan de machinezijde zit een 4-polige connector in twee rijen van twee, gevat in een zwarte behuizing met een gele vergrendelbeugel.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Sluit rechtstreeks aan op de Wabco-modulatoren van de vierde generatie, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de installatie beoordeelt.
✔Voorkomt onnodig demonteren. Blijkt de modulator te werken, dan hoeft hij er niet af.
✔Maakt de volledige doormeting van de modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕Oudere Wabco-modulatoren vragen om een andere kabel, namelijk de MDC07 voor de eerste en tweede generatie, de MDC06 voor de derde en de MDC09 voor de derde met redundantieventiel.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • EBS-modulator: Wabco, vierde generatie.
  • Aansluiting: 4-polig (2x2), gele beugel.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de storing elders zit.
  • Doormeten: De modulator in zijn geheel.
  • End of Line-test: Bevestigen dat hij goed werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de modulator los.
  4. Aansluiten: Steek de kabel op de modulator.
  5. Testen: Start de doormeting of de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is welke modulator er in het voertuig zit, niet het merk van het voertuig. De MDC08 past uitsluitend op Wabco-modulatoren van de vierde generatie.

Wabco:

  • EBS-modulator, vierde generatie: 4-polige connector (2x2) met gele vergrendeling.

Andere generaties:

  • MDC07: Eerste en tweede generatie.
  • MDC06: Derde generatie.
  • MDC09: Derde generatie met redundantieventiel.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡

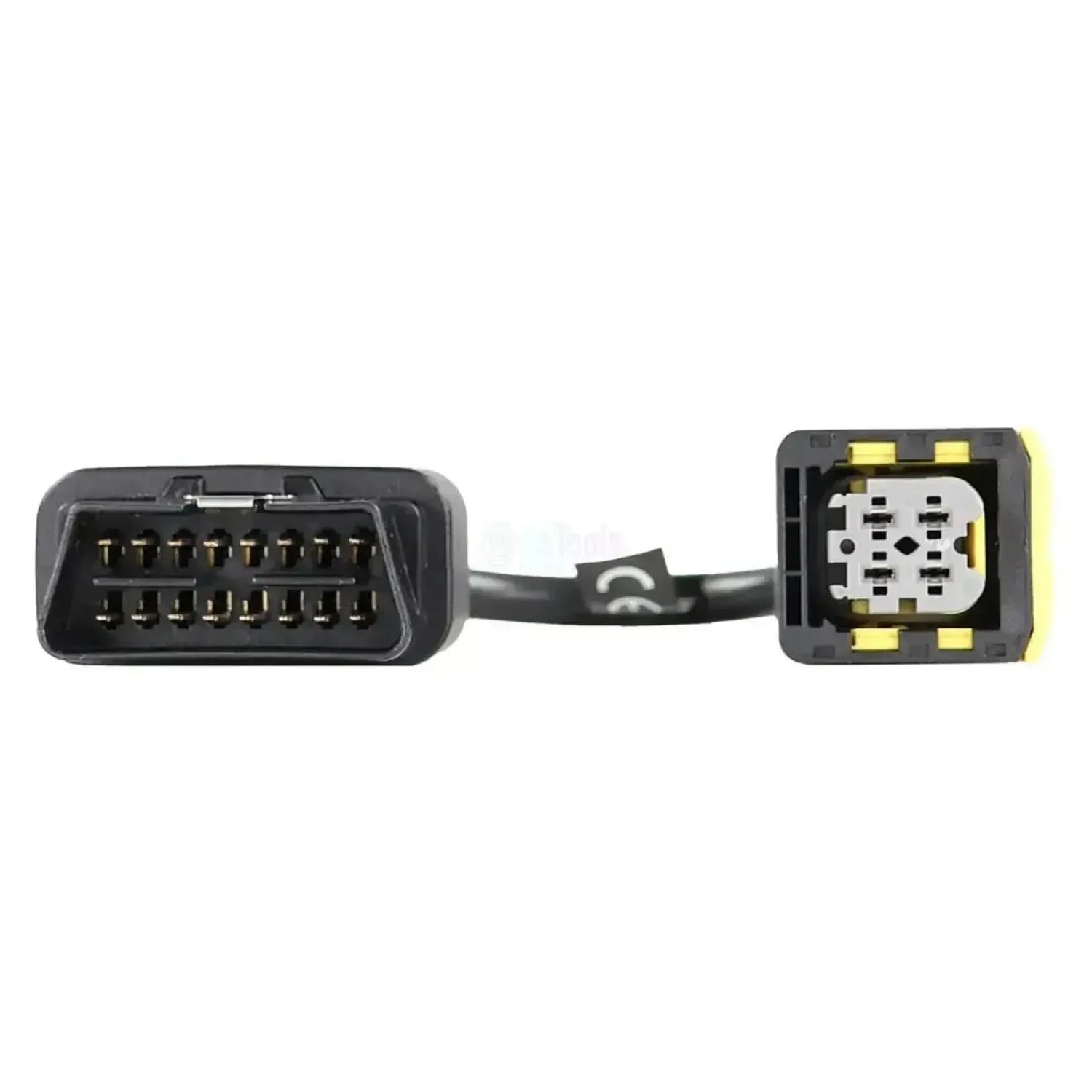

Goed om te weten: De aansluiting voor de MDC08 is een 4-polige connector in twee rijen van twee, in een zwarte behuizing met een gele vergrendelbeugel. Een 10-polige connector met gele beugel hoort bij de derde generatie en de MDC06.

Verpakkingsinhoud

  • 1x Jaltest (MDC08) | Wabco 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Tekniset tiedot

Yleistiedot

Kaapelin tai sarjan valmistaja. Näin varmistatte, että tuote sopii Jaltest-laitteistoonne.Merkki
Jaltest (Cojali)
Tuotteen tyyppi: osan testikaapeli, sovitin, liitäntäkaapeli tai täydellinen sarja.Tuotetyyppi
Testikaapeli
Mitä jarjujärjestelmän osia voitte mitata tällä kaapelilla. Näin valitsette testattavalle osalle sopivan kaapelin.Testattavat osat
  • Wabco EBS-modulaattorit

Liitännät

Pistoke, jolla kaapeli liitetään Jaltest ETM- tai Link-laitteeseen. Sen on sovittava laitteeseenne.Liitäntä liitäntälaitteen puolella
16-nastainen OBD2
Pistoke, joka liitetään osaan tai modulaattoriin. Se määrittää, mihin osaan kaapelin voi liittää.Liitäntä testattavan osan puolella
Musta 4-napainen liitin (2x2)

Testitoiminnot

ETM korvaa ohjausyksikön. Näin nähdään, onko osa itse viallinen vai onko vika muualla.Osan testaus irrotettuna ajoneuvosta
Lopputarkastus, jolla varmistatte osan toimivuuden esimerkiksi korjauksen jälkeen.End of Line -testi (EOL)

Lisenssi

Mitä Jaltest-lisenssiä tarvitsette ETM:n käyttöön tämän kaapelin kanssa. Ilman oikeaa lisenssiä se ei toimi.Tarvittava ohjelmistolisenssi
  • CV
  • Modular
Onko tämä kaapeli jo ETM-sarjassa. Jos ei, se hankitaan erikseen lisävarusteeksi.ETM-sarjan osa

Mitat

Kaapelin pituus. Pidempi kaapeli antaa enemmän liikkumavaraa osan luo.Kaapelin pituus
24-26 cm
Viitenumero
MDC08
Jaltest-moduuli
Jaltest ETM, Jaltest CV:n tai Modularin lisäksi

Muut tekniset tiedot

Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Segment
Bedrijfsvoertuig
Interface
Jaltest Link V8.1 en V9
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
Verlenging ETM-licentie
29701 (Jaltest ETM, verlenging voor één jaar)
