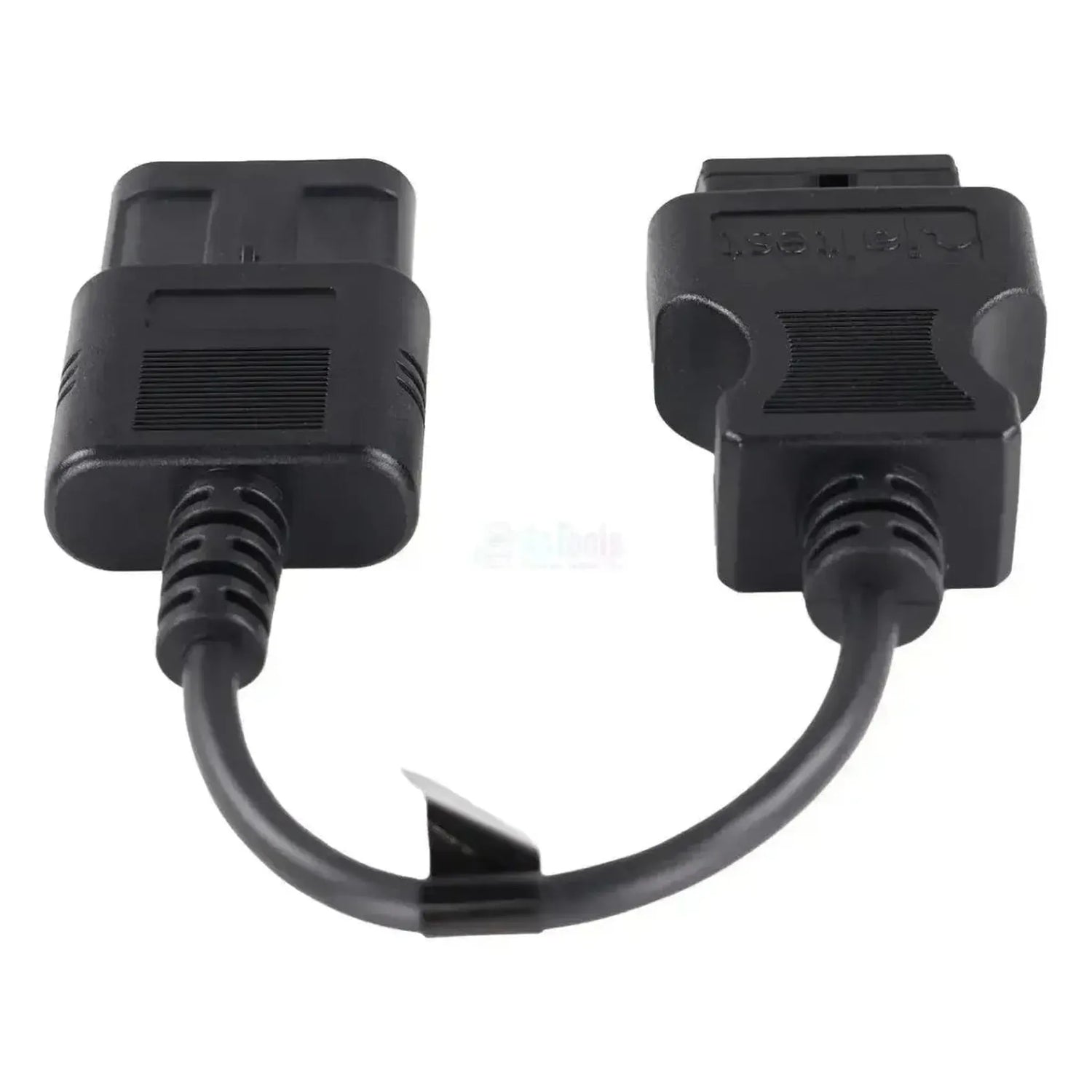

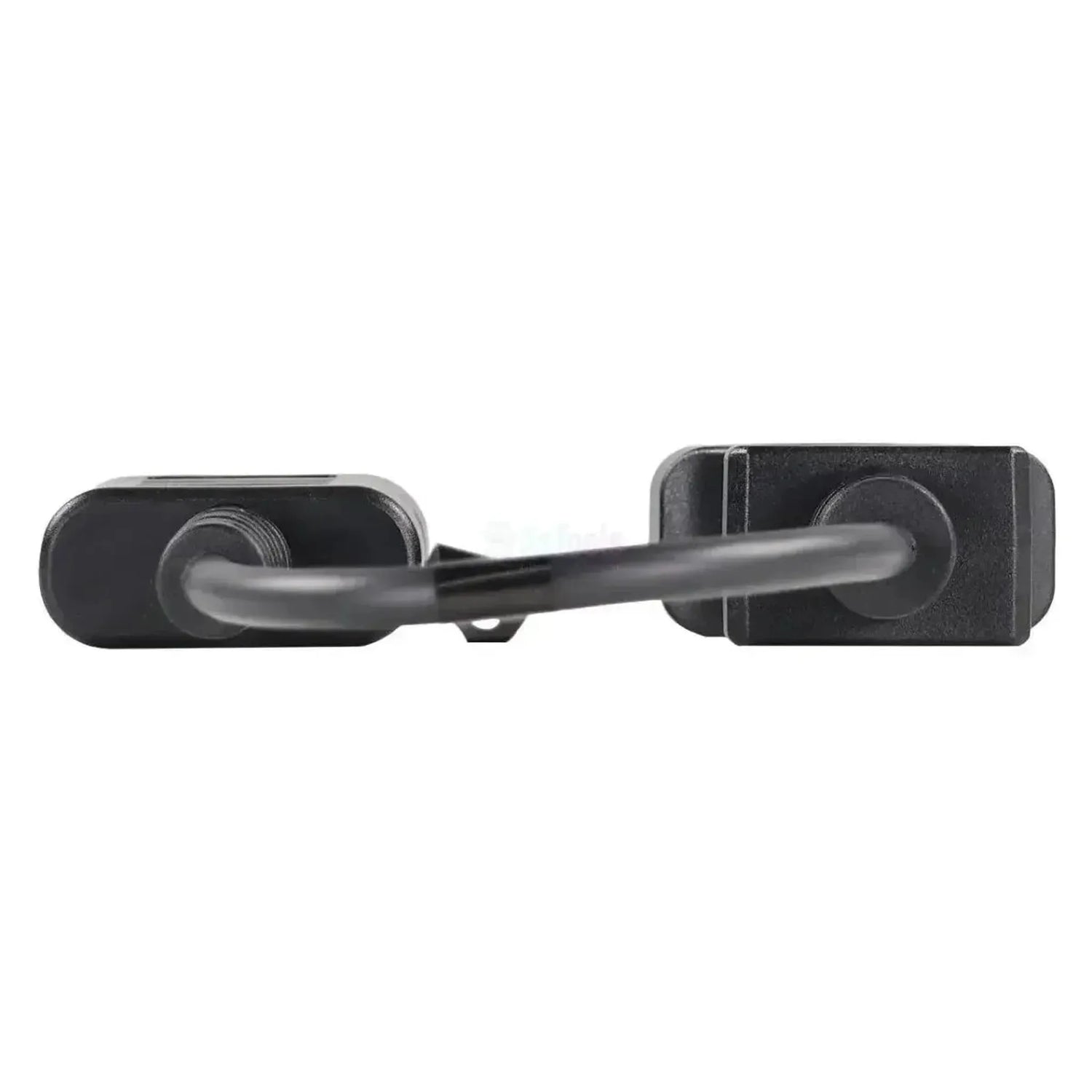

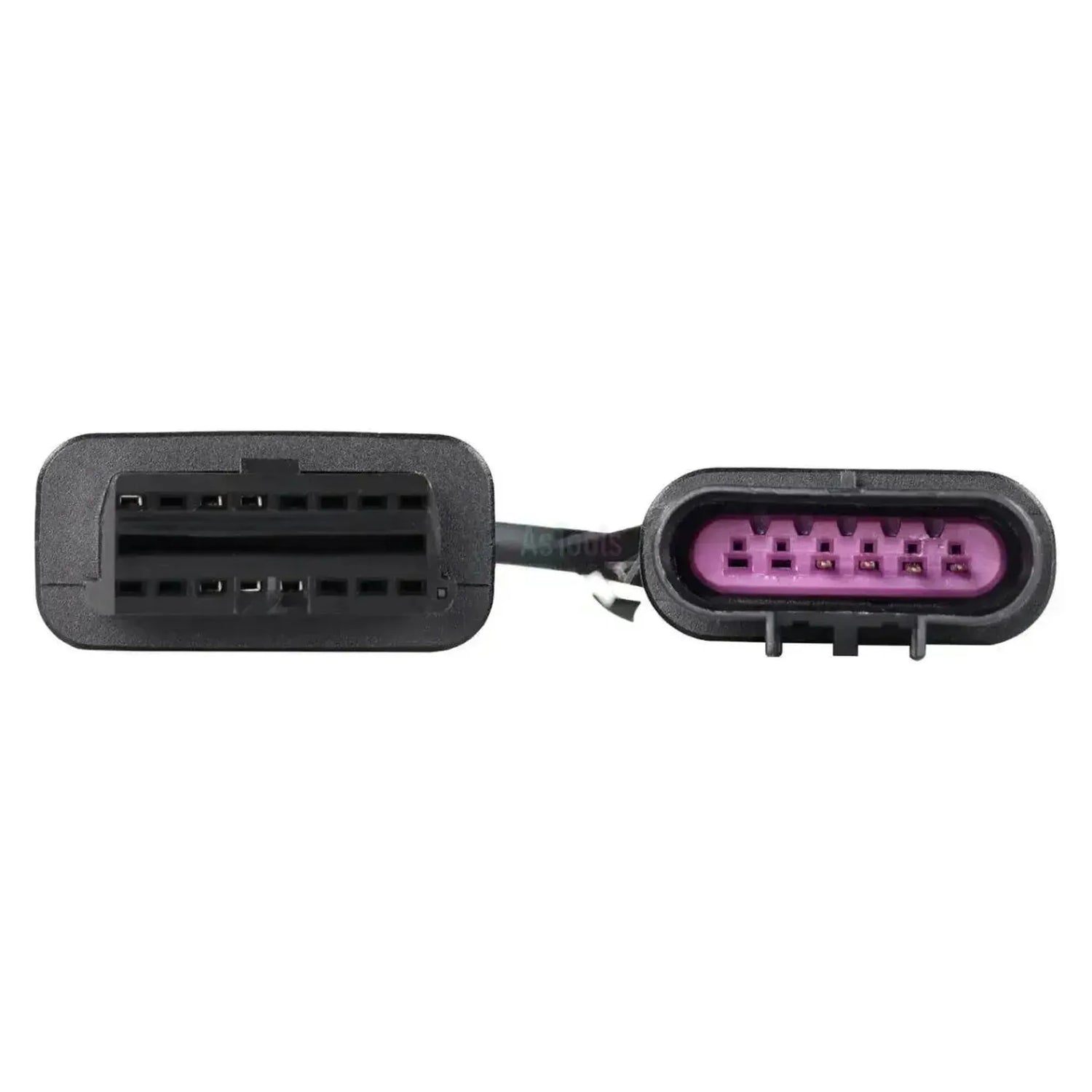

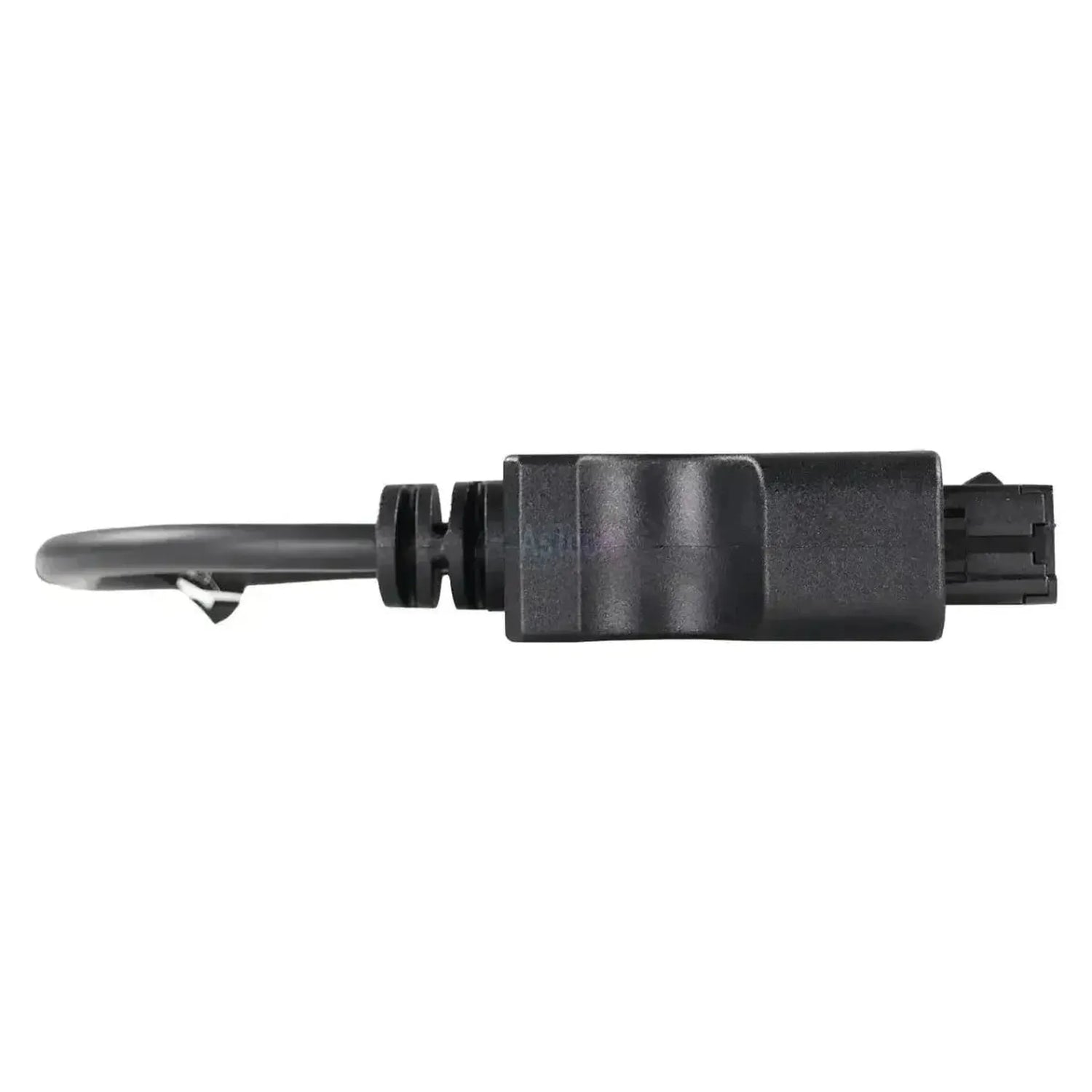

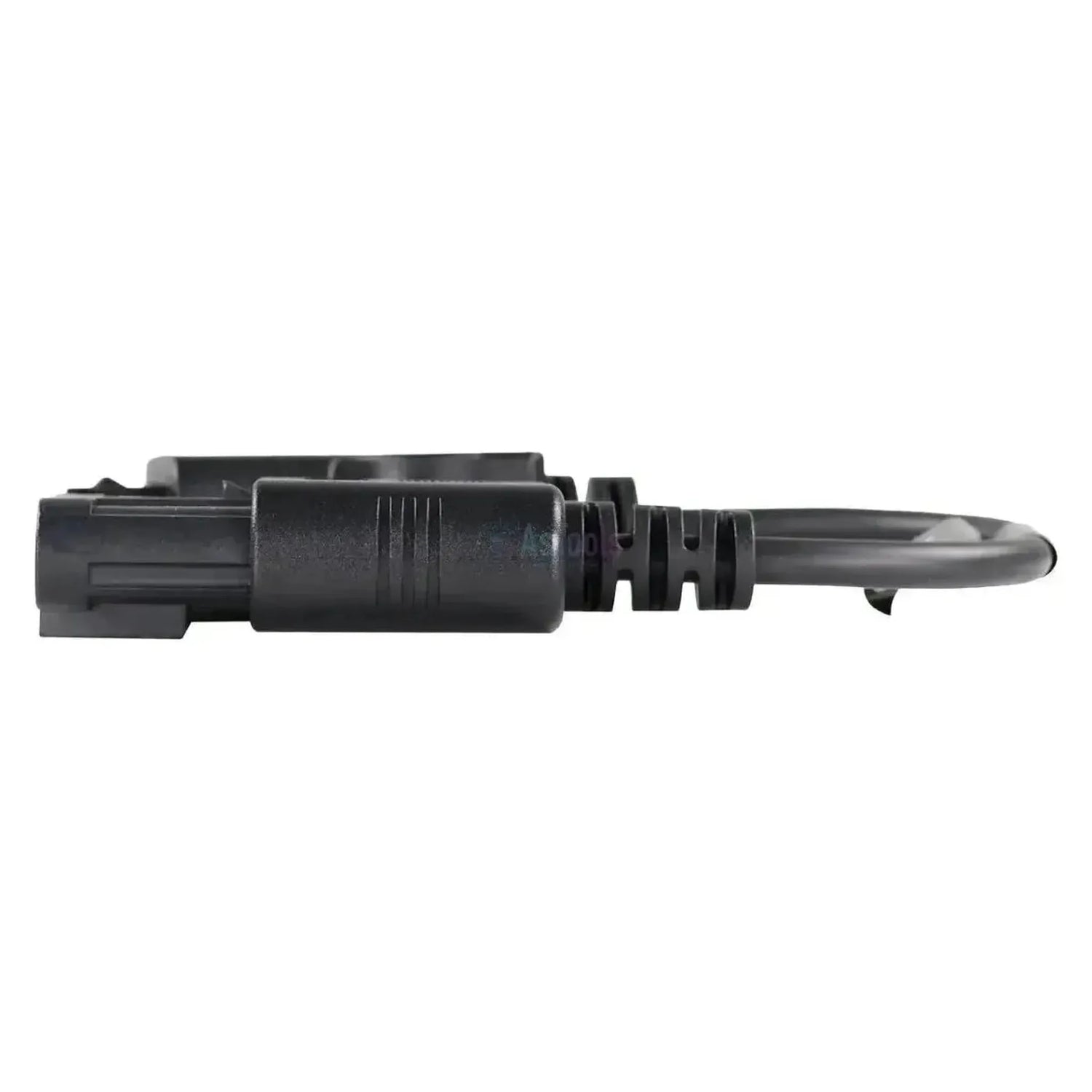

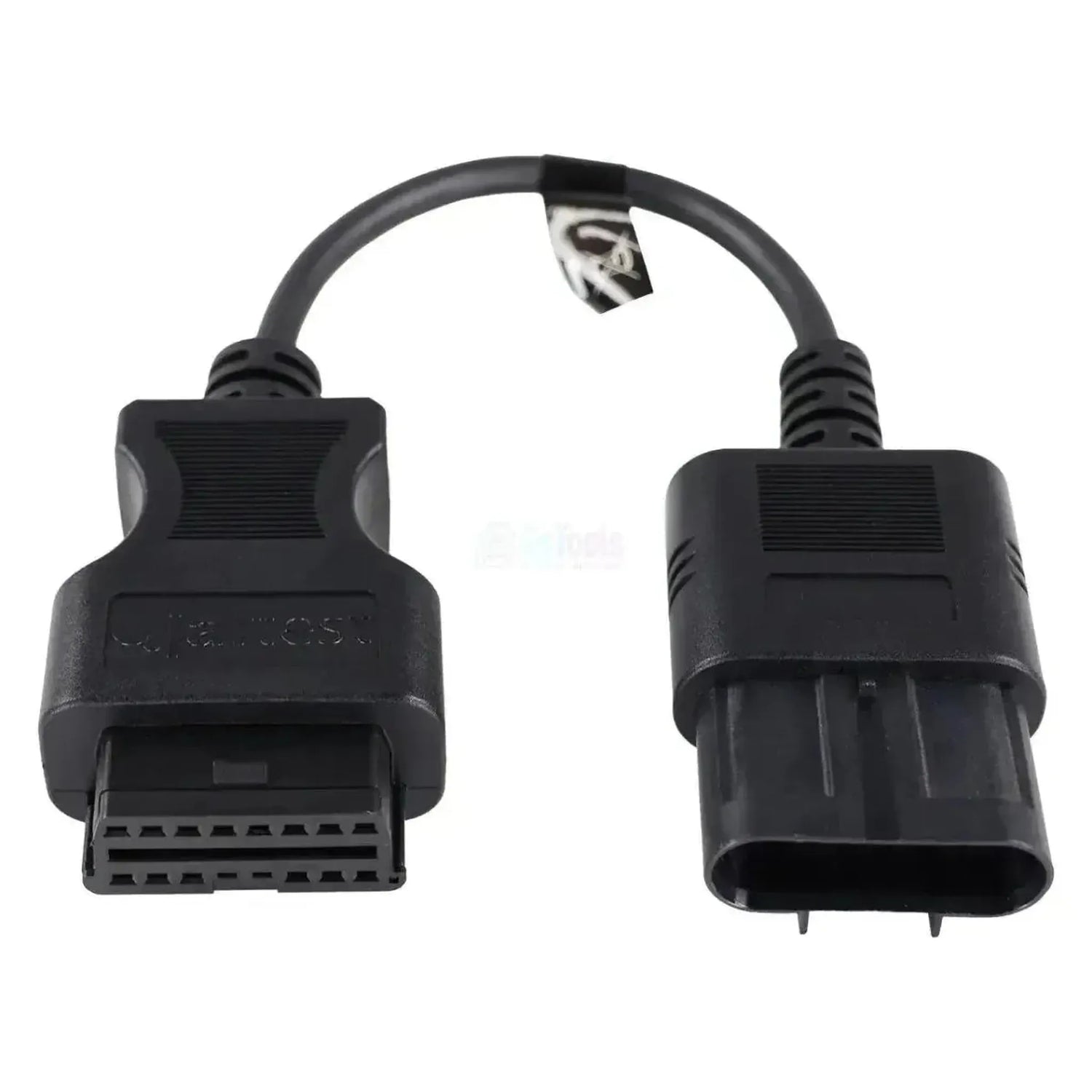

De Jaltest JDC611A verbindt de 6-pins EGCI-diagnoseaansluiting van Volvo Penta-benzinemotoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel; dezelfde kabel bedient de OBD-M-uitvoering. Aan de motorzijde zit een zwarte ovale stekker met een vergrendelbeugel en een paarse contacthouder met zes vergulde pennen in één rij. De kabel meet 28 tot 30 cm.
De kabel opent de diagnoselijn naar de motorregeling en het EVC-netwerk aan boord: De ECM EGC, de oudere MEFI 1-2 en MEFI 3-4, de EVC-modules EVC-C en EVC-MC, het instrumentenpaneel HIU, de multiplex HCU, de aandrijflijn PCU en de besturing SCU. Op de EVC-C en EVC-MC krijgt u alleen ECU-gegevens, parameters en bij de EVC-MC kalibratie. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling en de EVC-modules van de Volvo Penta-benzinemotor. Welke functies u krijgt, verschilt per regeleenheid; het grootste verschil zit tussen de ECM EGC met de volledige lijst en de EVC-parametermodules zonder foutcodes.
Regeleenheden die u kunt benaderen
- ECM EGC: Motorregeling, alle functies.
- MEFI 1-2 en 3-4: Oudere motorregeling.
- EVC-C en EVC-MC: Parameters, geen foutcodes.
- HIU (EVC): Instrumentenpaneel.
- HCU (EVC): Multiplex.
- PCU (EVC): Aandrijflijn.
- SCU (EVC): Besturing.
Wat u kunt doen
- Foutcodes: Motor en EVC-modules.
- Meetwaarden: Live volgen bij draaiende motor.
- Componenten: Actuatoren van de motorregeling.
- Parameters: ECM EGC, EVC-C en EVC-MC.
- Kalibratie: ECM EGC en EVC-MC.
Zo gebruikt u hem
- Stekker zoeken: Zwarte ovale 6-pins stekker.
- Aansluiten: Steek de JDC611A op de stekker.
- Link koppelen: OBD2-kant op de Jaltest-kabel.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Volvo Penta en de motor.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Volvo Penta-benzinemotor met de 6-pins EGCI-aansluiting in de zwarte ovale stekker. Onderstaande series voert Jaltest Marine in de dekking; welke stekker er in de motorruimte zit, controleert u ter plekke.
Volvo Penta (benzine):
- Kleine blokken: 3.0 GXI, 4.3 GI, 4.3 GXI en 4.3 OSI.
- 5.0- en 5.7-serie: 5.0 GI, 5.0 GXI, 5.0 OSI, 5.7 GI, 5.7 GSI, 5.7 GXI, 5.7 OSI en 5.7 OSXI.
- Grote blokken: 7.4 GI, 7.4 GSI, 8.1 GI, 8.1 GSI, 8.1 GXI, 8.1 IPS, 8.1 OSI en 8.2 GSI.
- DPX-serie: DPX375, DPX385, DPX415 en DPX420.
- V6-serie: V6-200, V6-225, V6-240, V6-250 en V6-280.
- V8-serie: V8-225, V8-270, V8-300, V8-300 5.3, V8-320, V8-350, V8-380, V8-400 en V8-430.
De vier Volvo Penta-kabels naast elkaar
Volvo Penta gebruikt per motorgeneratie en per toepassing een andere diagnosestekker, met voor elke uitvoering een eigen kabel. Alleen de JDC618A9 vraagt een Jaltest Link V9; de andere drie werken ook op V8.1.
- JDC527A: Grijze rechthoekige stekker, blauwgroene contacthouder met zes contactbussen en een oranje afdichtring. Voor de Volvo Penta 6-pins diagnoseaansluiting: EDC1 en EDC CP.
- JDC528A: Dezelfde grijze stekker maar breder, met acht contactbussen in twee rijen van vier. Voor de 8-pins aansluiting op stationaire motoren: EMS V3, EMS V4, EDC, ACM V3 en ACM V4.
- JDC611A (deze kabel): Zwarte ovale stekker, paarse contacthouder met zes pennen in één rij. Voor EGCI 6-pins en OBD-M: ECM EGC, MEFI en de EVC-modules.
- JDC618A9: Witte rechthoekige stekker met twee ronde contactbussen, rode en zwarte ader. Voor Volvo Penta KAD/KAMD/TAMD met 2-pins aansluiting.
Verpakkingsinhoud
- 1x Jaltest (JDC611A) | Volvo Penta (EGCI) 6-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- Marine alukset
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 6-napainen OBD
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
- Voitteko käyttää komponentteja laitteelta käsin. Näin selviää, onko vika komponentissa vai johdotuksessa.Komponenttien ohjaus
- Kyllä
- Voitteko muuttaa ohjausyksikön asetuksia. Tarpeen osan vaihdon jälkeen tai järjestelmän toiminnan muuttamiseksi.Parametrien asetus
- Kyllä
- Voitteko säätää komponentit tai anturit uudelleen. Usein tarpeen osan vaihdon jälkeen.Kalibroinnit
- Kyllä
Käyttö
- Mihin Jaltest-kaapelisarjaan tämä kaapeli kuuluu. Jos sarja on jo hallussanne, kaapeli voi olla jo teillä.Kuuluu kaapelisarjaan
- Marine-kaapelisarja alus, Marine-kaapelisarja sisäänasennettu moottori
- Viitenumero
- JDC611A
- Käyttöön tarvitaan
- Jaltest Link ja voimassa oleva Jaltest Marine -lisenssi
Muut tekniset tiedot
- Toepassing
- Volvo Penta benzinemotoren (EGCI) en OBD-M
- Regeleenheden
- ECM EGC, MEFI 1-2, MEFI 3-4, EVC-C, EVC-MC, HIU (EVC), HCU (EVC), PCU (EVC) en SCU (EVC)
- Segment
- Motorboot
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008) en binnenboord (70002009)
