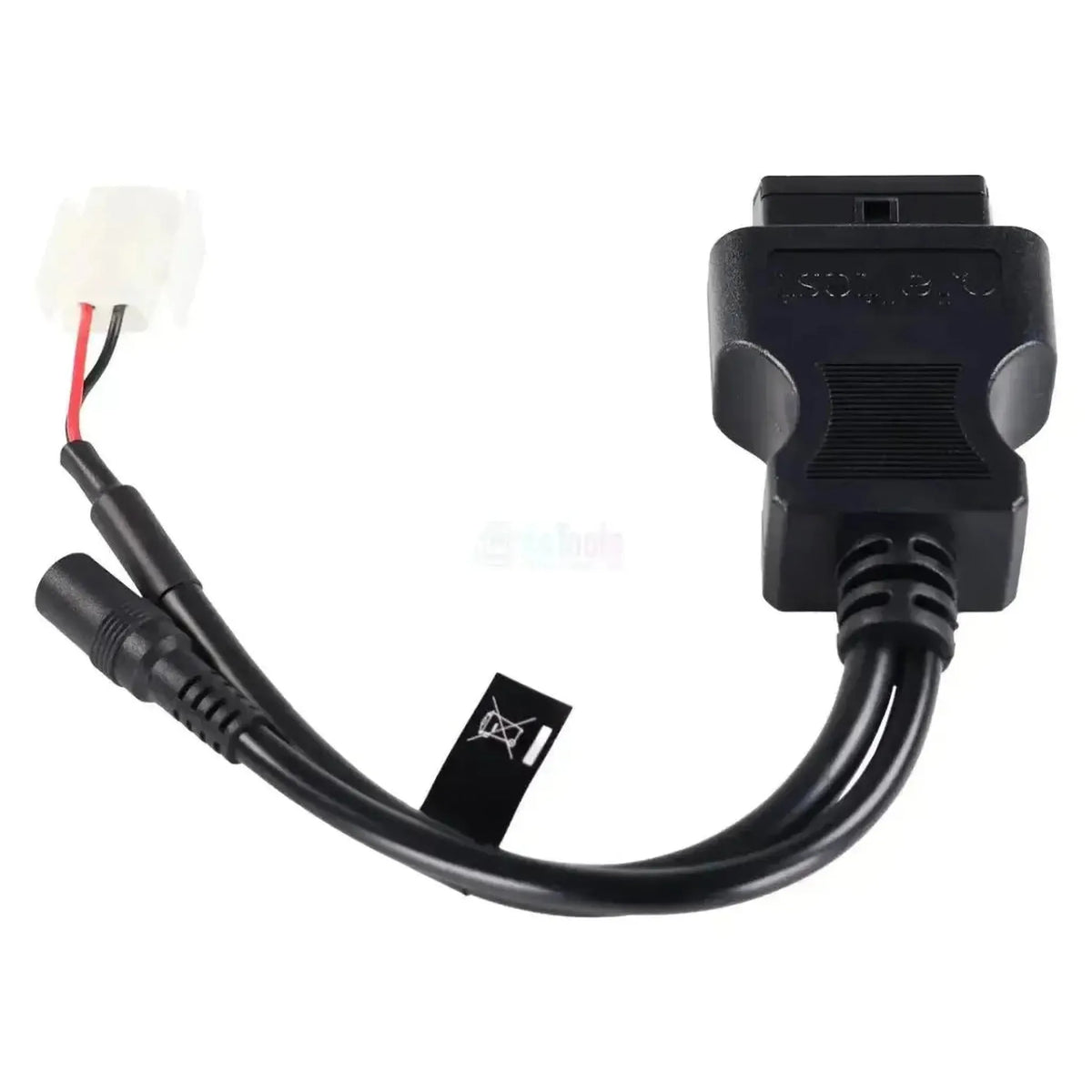

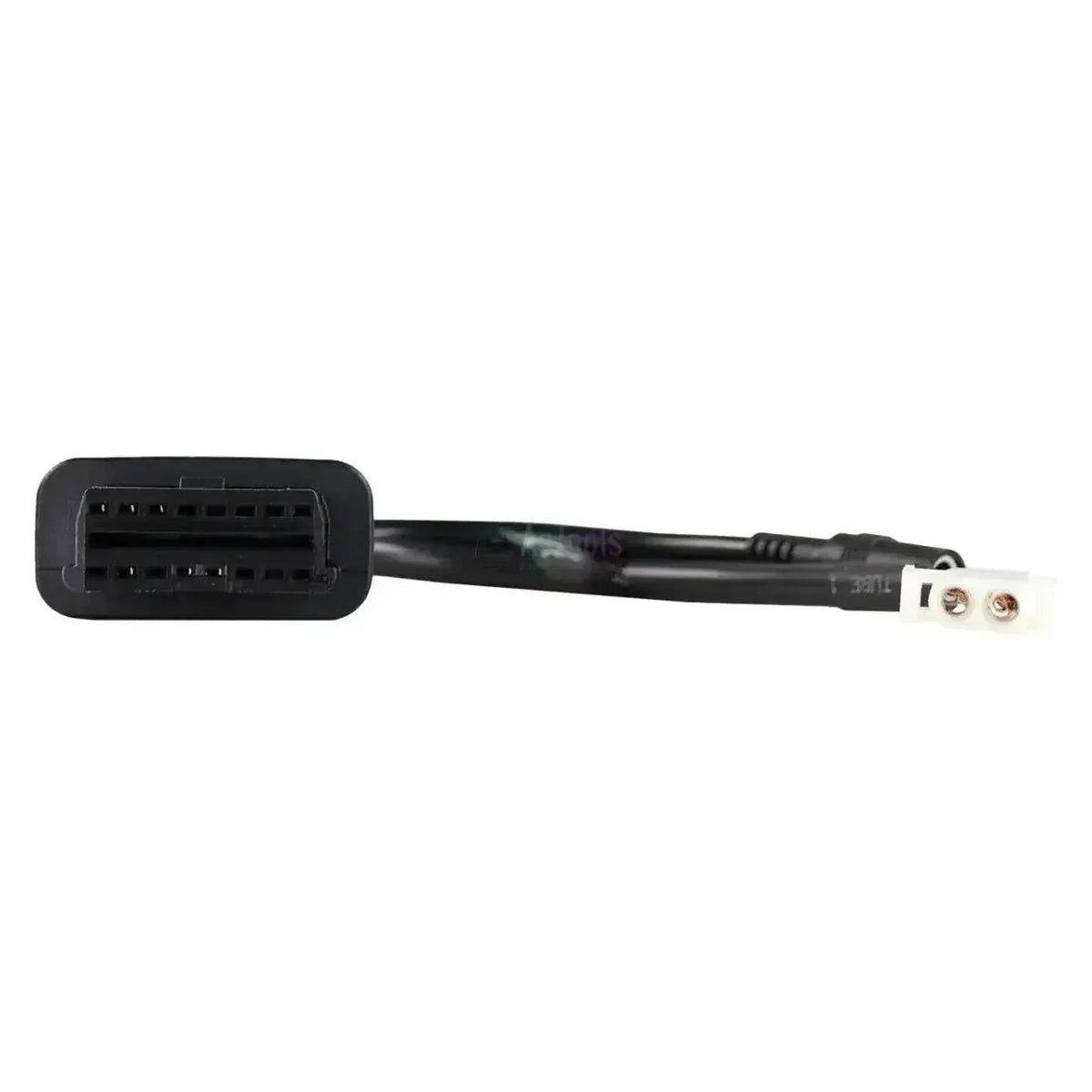

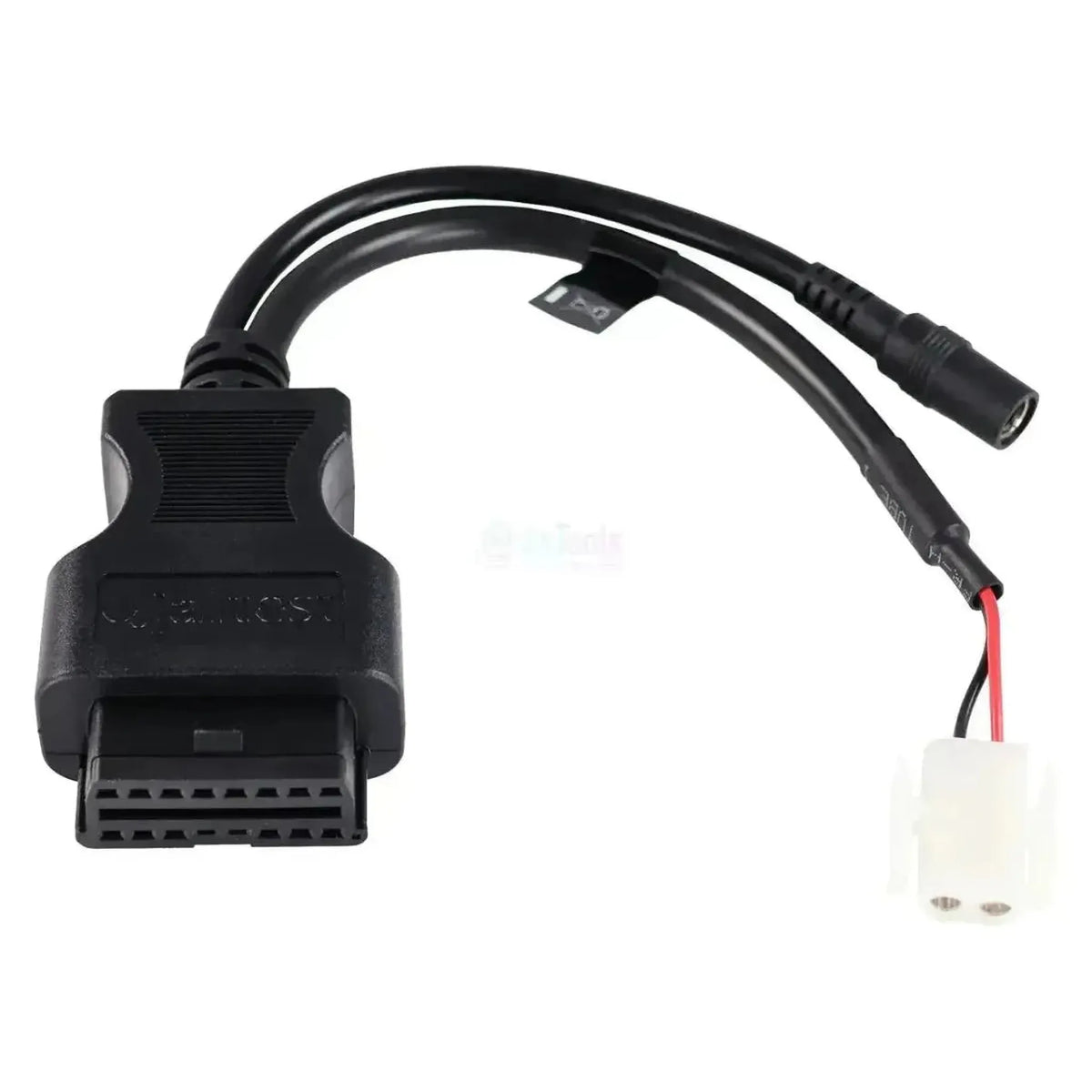

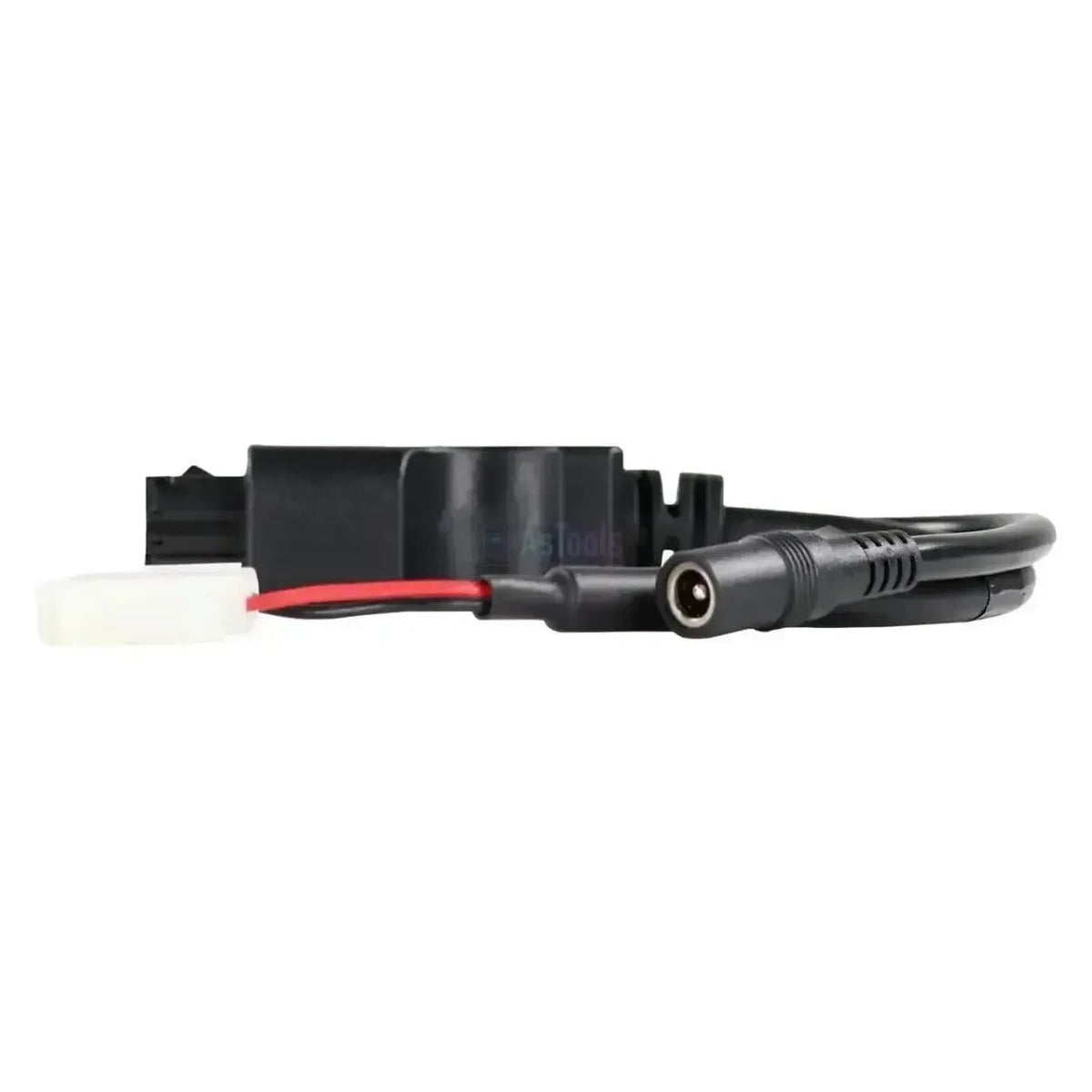

De Jaltest JDC618A9 is de diagnosekabel voor Volvo Penta KAD/KAMD/TAMD. Hij koppelt de 2-pins aansluiting van de scheepsmotor aan de 16-pins OBD2-ingang van de Jaltest-diagnosekabel. Aan de motorzijde zit een witte rechthoekige stekker met twee ronde metalen contactbussen en een vergrendelnok; onder zwarte krimpkous komen een rode en een zwarte ader de stekker in. Halverwege splitst de kabel bij een zwart verbindingsblok naar een gelijkspanningsaansluiting.
Via deze koppeling komt de Jaltest-software op het netwerk van de installatie en daarmee bij de motorregelingen ECM EGC en MEFI 3-4 en bij de EVC-modules voor helmstation, aandrijving en besturing. Op de ECM EGC stelt u ook parameters en kalibraties in. De kabel meet 28 tot 30 cm, vraagt een Jaltest Link V9 en valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen en jachtwerven die Volvo Penta-installaties uitlezen. Welke regeleenheden op uw motor zitten, hangt af van de motorgeneratie. Het scherpste verschil zit tussen de ECM EGC met de volledige lijst en de EVC-parametermodules, waar foutcodes en meetwaarden ontbreken.
Regeleenheden die u kunt benaderen
- ECM EGC: Motorregeling, volledige functies.
- MEFI 3-4: Oudere motorregeling.
- EVC-C en EVC-MC: Parametermodules.
- HIU en HCU (EVC): Helmstation.
- PCU en SCU (EVC): Aandrijving en besturing.
Wat u kunt doen
- Foutcodes: Motorregeling en EVC-eenheden.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Componenten: Actieve tests op de motorregeling.
- Parameters en kalibratie: ECM EGC en EVC-parametermodules.
- Live data: Ook op helm- en aandrijfmodules.
Zo gebruikt u hem
- Aansluiting zoeken: Zoek de witte 2-pins stekker bij de motor.
- Aansluiten: Steek de JDC618A9 in de stekker.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V9.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Volvo Penta en de motor in Jaltest Marine.
Compatibele motoren en toepassingen
Bepalend is de stekker, niet het model. De officiële omschrijving wijst de KAD-, KAMD- en TAMD-motoren aan; de kabel past op elke Volvo Penta-installatie met de tweepolige aansluiting in de witte stekker. Onderstaande series voert Jaltest Marine in de dekking.
Volvo Penta:
- GI / GXI / GSI: 3.0 GXI, 4.3 GI en GXI, 5.0 GI en GXI, 5.7 GI, GSI en GXI, 7.4 GI en GSI, 8.1 GI, GSI en GXI, 8.2 GSI.
- OSI / OSXI: 4.3 OSI, 5.0 OSI, 5.7 OSI en OSXI, 8.1 OSI.
- DPX-serie: DPX375, DPX385, DPX415 en DPX420.
- V6- en V8-serie: V6-200 t/m V6-280 en V8-225 t/m V8-430, inclusief 8.1 IPS.
De vier Volvo Penta-kabels
Volvo Penta gebruikt per motorgeneratie en per toepassing een andere diagnosestekker, en elke uitvoering heeft een eigen kabel. Alleen de JDC618A9 vraagt een Jaltest Link V9; de andere drie werken ook op V8.1.
- JDC527A: Grijze rechthoekige stekker, blauwgroene contacthouder met zes contactbussen en een oranje afdichtring. Voor de 6-pins aansluiting: EDC1 en EDC CP.
- JDC528A: Dezelfde grijze stekker maar breder, met acht contactbussen in twee rijen van vier. Voor de 8-pins aansluiting op stationaire motoren: EMS V3, EMS V4, EDC, ACM V3 en ACM V4.
- JDC611A: Zwarte ovale stekker, paarse contacthouder met zes pennen in één rij. Voor EGCI 6-pins en OBD-M: ECM EGC, MEFI en de EVC-modules.
- JDC618A9 (deze kabel): Witte rechthoekige stekker met twee ronde contactbussen, rode en zwarte ader. Voor KAD/KAMD/TAMD, 2-pins aansluiting.
Verpakkingsinhoud
- 1x Jaltest (JDC618A9) | Volvo Penta 2-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Jaltest
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Välijohto
- Johtosarja, johon tämä johto myös kuuluu. Jos sarja on jo hankittu, johtoa ei tarvitse ostaa erikseen.Osa johtosarjaa
- Marine-johtosarja
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
- Link V9
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- Marine
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 2-napainen
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2
Diagnoositoiminnot
- Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
- Kyllä
- Voitte käyttää osia itse testataksenne, ovatko ne rikki. Se vähentää vianetsintää.Komponenttien ohjaus
- Kyllä
- Voitte muuttaa ohjausyksiköiden asetuksia ja suorittaa kalibrointeja korjauksen tai osan vaihdon jälkeen.Parametrit ja kalibroinnit
- Kyllä
Mitat ja paino
- Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
- 30 cm
- Viitenumero
- JDC618A9
Muut tekniset tiedot
- Toepassing
- Volvo Penta KAD/KAMD/TAMD, 2-pins aansluiting
- Lengte
- 28 tot 30 cm
- Regeleenheden
- ECM EGC, MEFI 3-4, EVC-C, EVC-MC, HIU (EVC), HCU (EVC), PCU (EVC) en SCU (EVC)
- Segment
- Verbrandingsmotor (marine)
- Onderdeel van kabelset
- Marine-kabelset vessel (70002008) en binnenboord (70002009)
- Nodig om te gebruiken
- Jaltest Link V9 met Jaltest Marine
