Jaltest  |  SKU: JDC301A

Jaltest (JDC301A) | Volvo (ECS) 9-pin OBD – 16-pin OBD2 -sovitinkaapeli | Linja-auto

€103,95 alv:n kanssa
€85,91 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

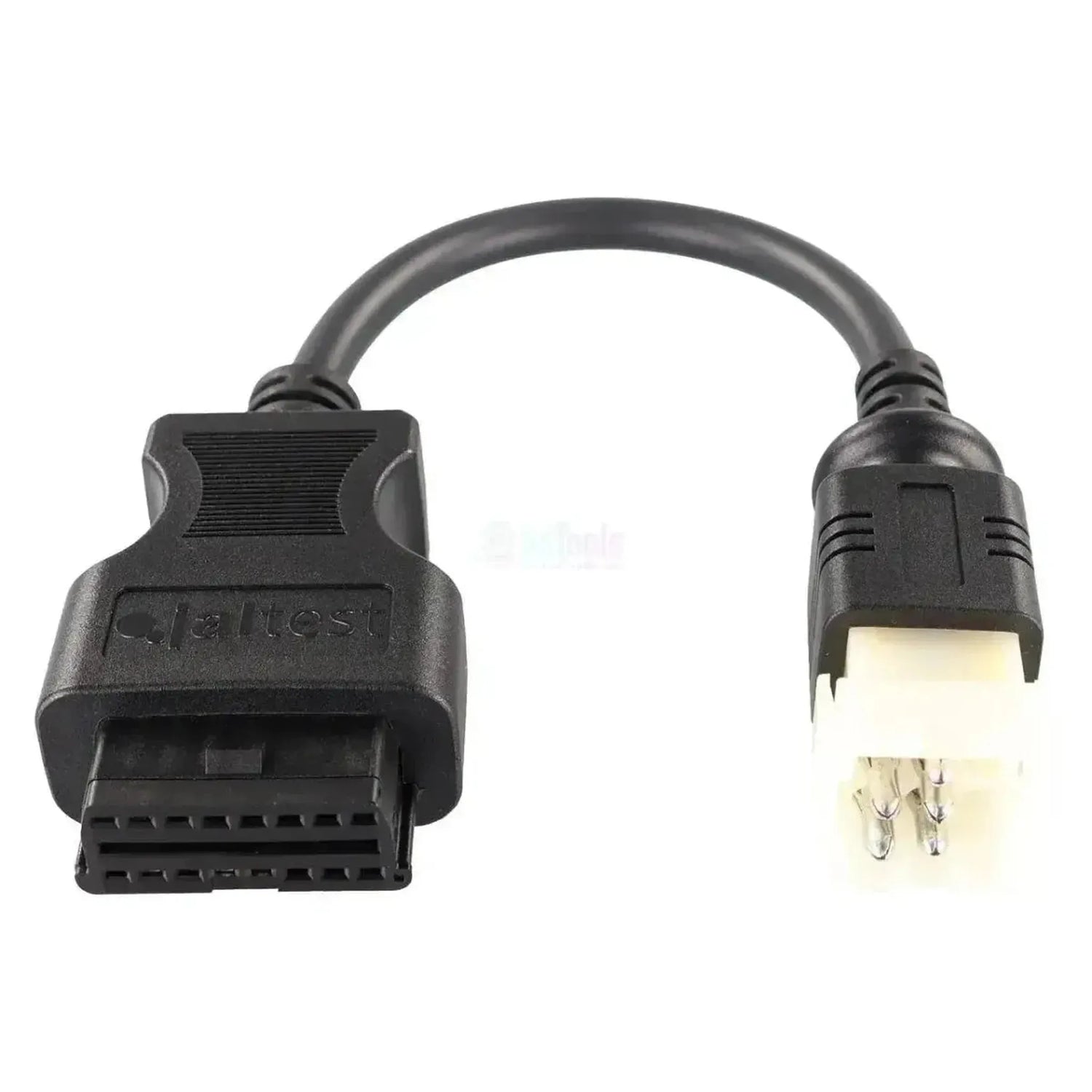

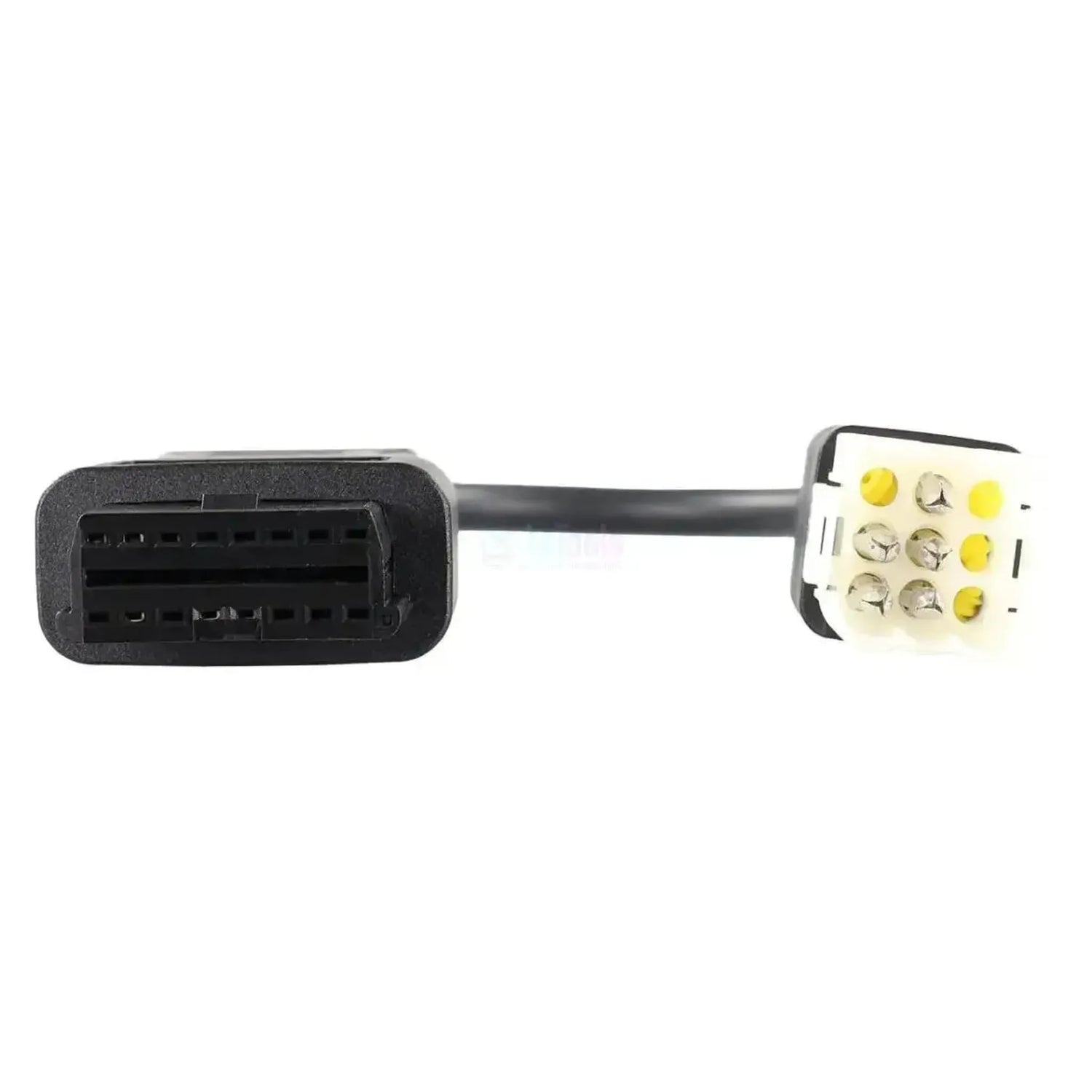

De Jaltest JDC301A verbindt de 9-pins ECS-diagnoseaansluiting van Volvo-busonderstellen met de 16-pins OBD2-ingang van de Jaltest Link. Aan de machinezijde zit een witte, rechthoekige connector met negen posities in drie rijen van drie, in een zwarte omspuiting; vijf posities zijn bezet, de vier overige zijn met gele blindstoppen dichtgezet.

Via deze kabel benadert de Jaltest-software de veringsregeling ECS en de tweede veringsvariant ELF, de elektronisch geregelde luchtvering. Omdat het aansluitpunt op het onderstel zit, is de carrosseriebouwer niet bepalend. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.

PLUSPUNTEN

✔Gericht op ECS, de elektronische veringsregeling van het busonderstel, inclusief niveauregeling en knielfunctie.
✔Ook de variant ELF, de elektronisch geregelde luchtvering, staat in dezelfde Volvo-busdekking.
✔Sluit aan op het onderstel, dus onafhankelijk van de carrosseriebouwer die de bus heeft opgebouwd.
✔Werkt met de Jaltest Link V8.1 en V9, met een kort snoer van 28 tot 30 cm.

AANDACHTSPUNTEN

✕Voor het ABS-aansluitpunt van hetzelfde onderstel is de uiterlijk vrijwel gelijke JDC302A bedoeld, met vier in plaats van vijf bezette posities.
✕De overige eenheden uit de Volvo-busdekking (EDC Euro 3 / Euro 4-5, VECU, TECU, EBS 5, ABS en IC) hebben op deze onderstellen een eigen aansluitpunt en bereikt u niet met deze kabel.
✕Vanaf Euro IV (oktober 2005) kregen bussen de gestandaardiseerde 16-pins OBD-aansluiting; daar heeft u deze kabel niet voor nodig.
✕Vier van de negen posities zijn met gele blindstoppen afgesloten; die contacten voert deze kabel niet door.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die de luchtvering van oudere Volvo-busonderstellen met de Jaltest Link uitlezen. De onderstaande eenheden komen uit de Volvo-busdekking van Jaltest CV.

Regeleenheden die u kunt benaderen

  • ECS: Veringsregeling, niveau en knielen.
  • ELF: Elektronisch geregelde luchtvering.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Componenten: Onderdelen aansturen en testen.
  • Parameters: Instellingen naar de regeleenheid schrijven.
  • Kalibraties: Waar Jaltest een procedure aanbiedt.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 9-pins aansluiting op het onderstel.
  2. Aansluiten: Steek de JDC301A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Volvo Bus en de serie in Jaltest.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elk Volvo-busonderstel met de 9-pins ECS-aansluiting. Onderstaande series voert Jaltest CV in de dekking; welke aansluiting er bij u op het onderstel zit, controleert u ter plekke.

Volvo Bus:

  • B7L (lagevloer): 2000 - 2005
  • B10B / B10BLE: 1992 - 2001
  • B10M: 1978 - 2003
  • B7R / B7RLE: 1997 - 2005
  • B12B: 1997 - 2005
  • B12M: 1999 - 2005
💡
Goed om te weten: De 9-pins aansluiting zit op het busonderstel, in de buurt van de veringselektronica. U herkent hem aan de witte connector met negen posities, waarvan vijf bezet. De bijna gelijke ABS-aansluiting voor de JDC302A heeft er vier bezet.

Verpakkingsinhoud

  • 1x Jaltest (JDC301A) | Volvo (ECS) 9-pins OBD - 16-pins OBD2 Verloopkabel | Autobus

Tekniset tiedot

Yleistiedot

Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
Jaltest
Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
Välijohto

Soveltuvuus

Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
  • Jaltest
Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
  • Link V8.1
  • Link V9
Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
  • CV hyötyajoneuvot

Liitännät

Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
9-napainen OBD
Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
16-nastainen OBD2

Diagnoositoiminnot

Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
Voitte käyttää osia itse testataksenne, ovatko ne rikki. Se vähentää vianetsintää.Komponenttien ohjaus

Mitat ja paino

Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
30 cm
Ohjausyksiköt
ECS ja 11 (sähköisesti ohjattu ilmajousitus)
Viitenumero
JDC301A

Muut tekniset tiedot

Toepassing
Volvo-busonderstellen, ECS-aansluiting (luchtvering)
Lengte
28 tot 30 cm
Segment
Autobus
