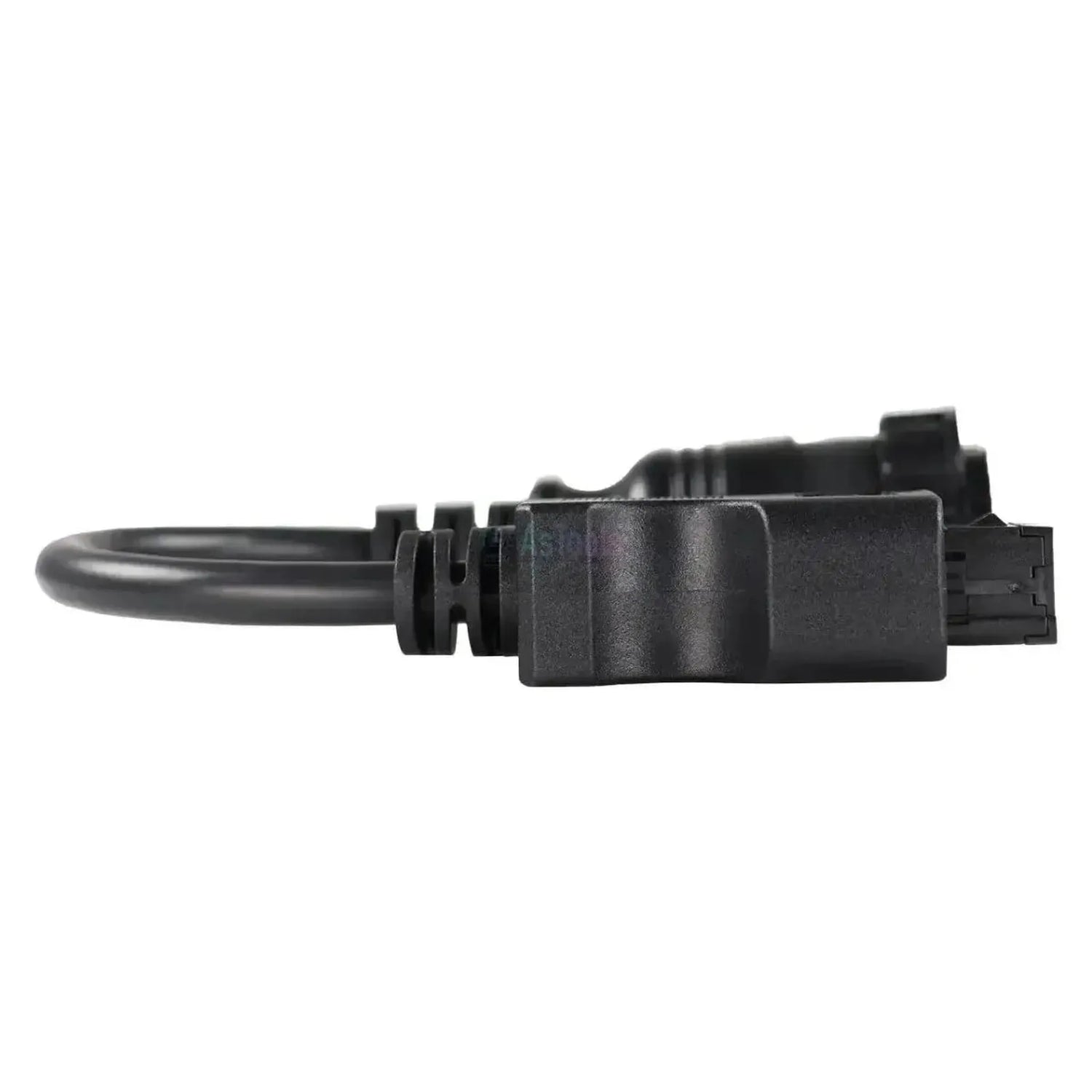

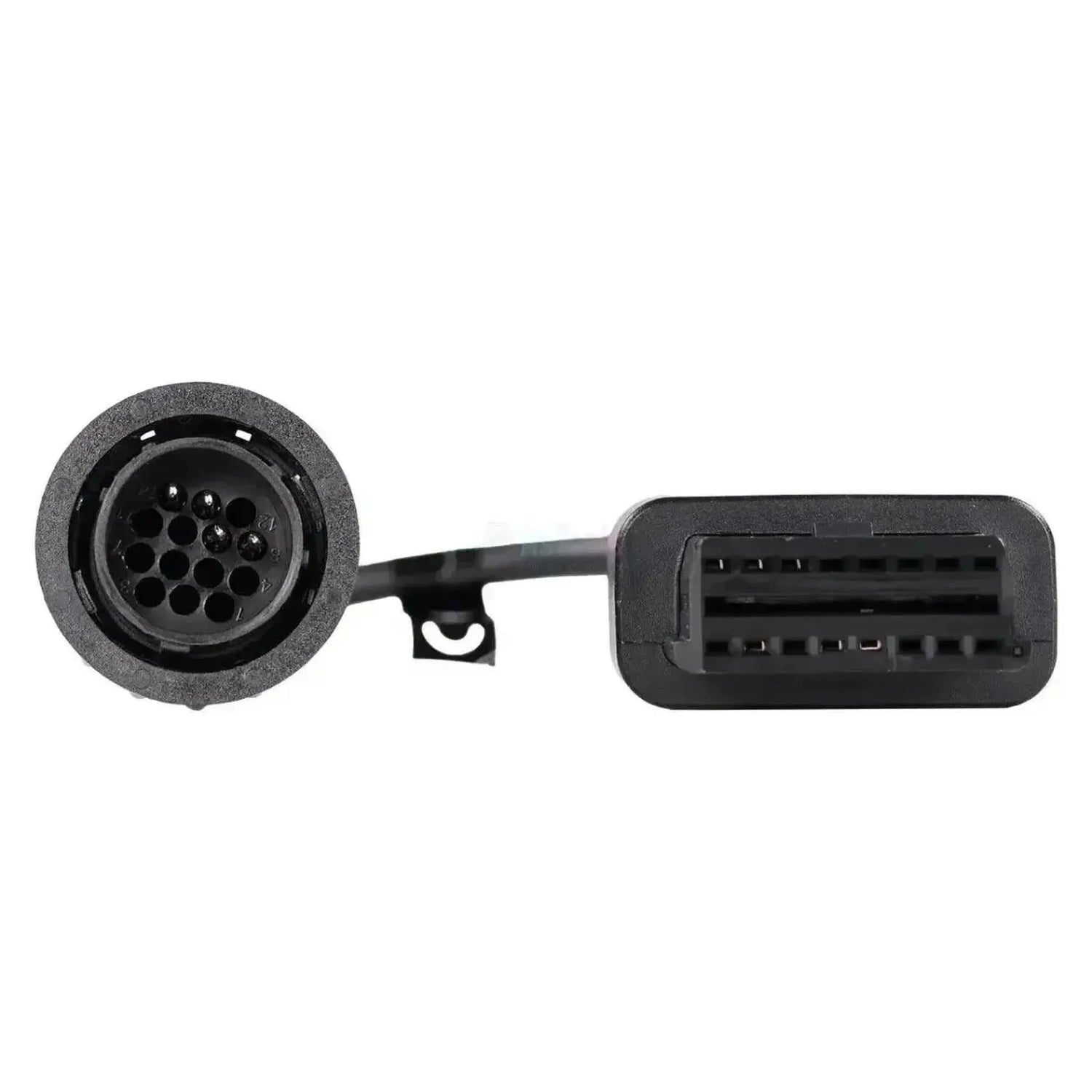

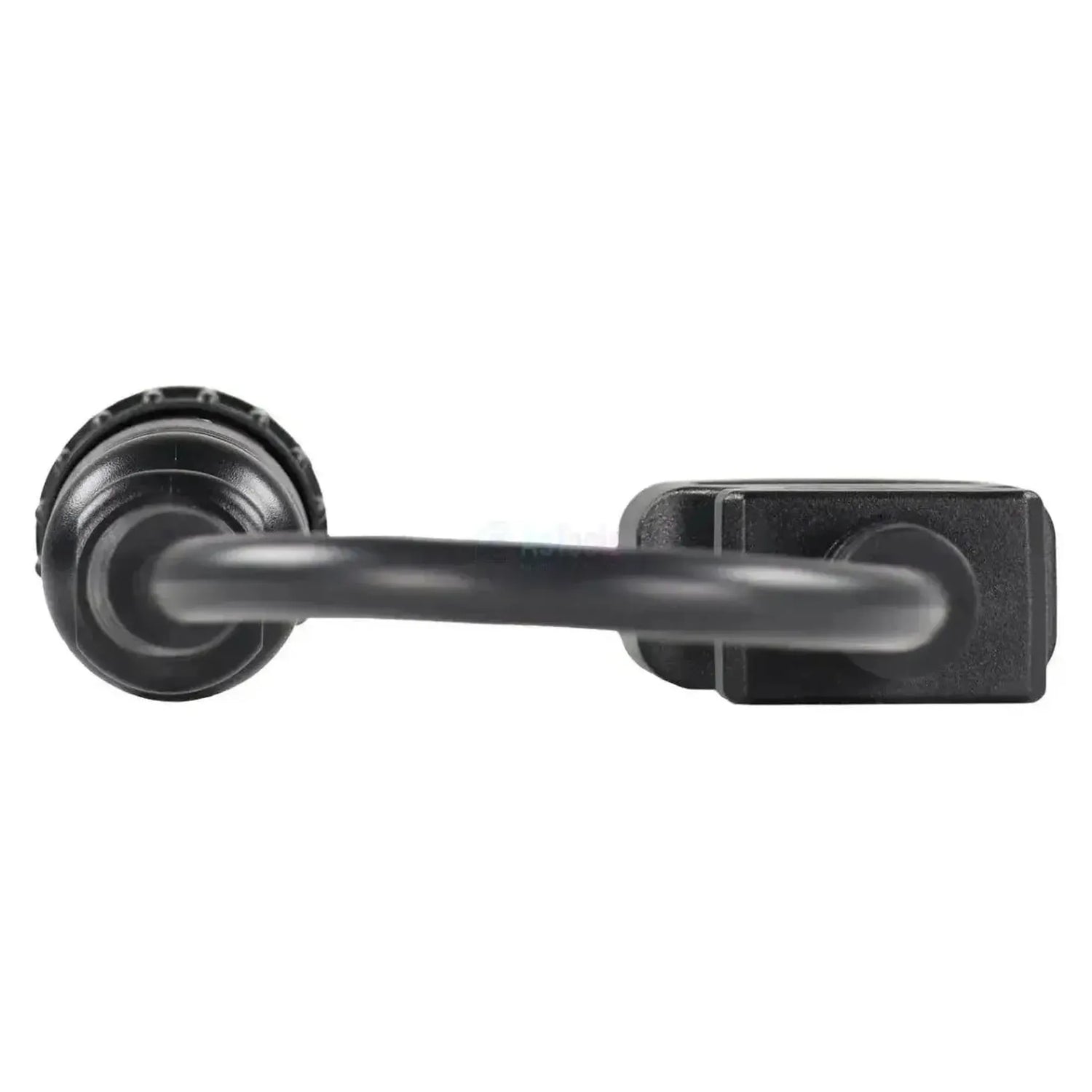

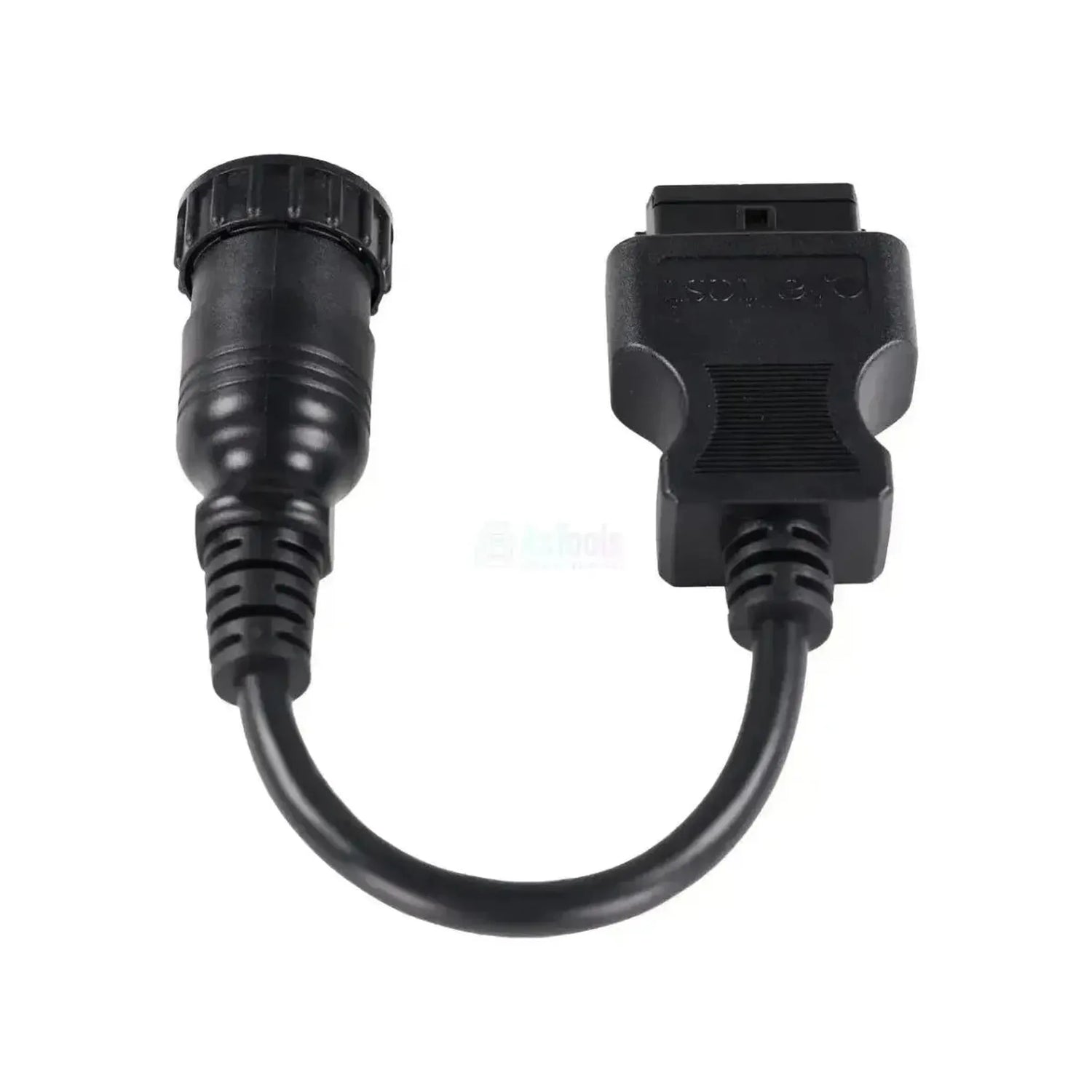

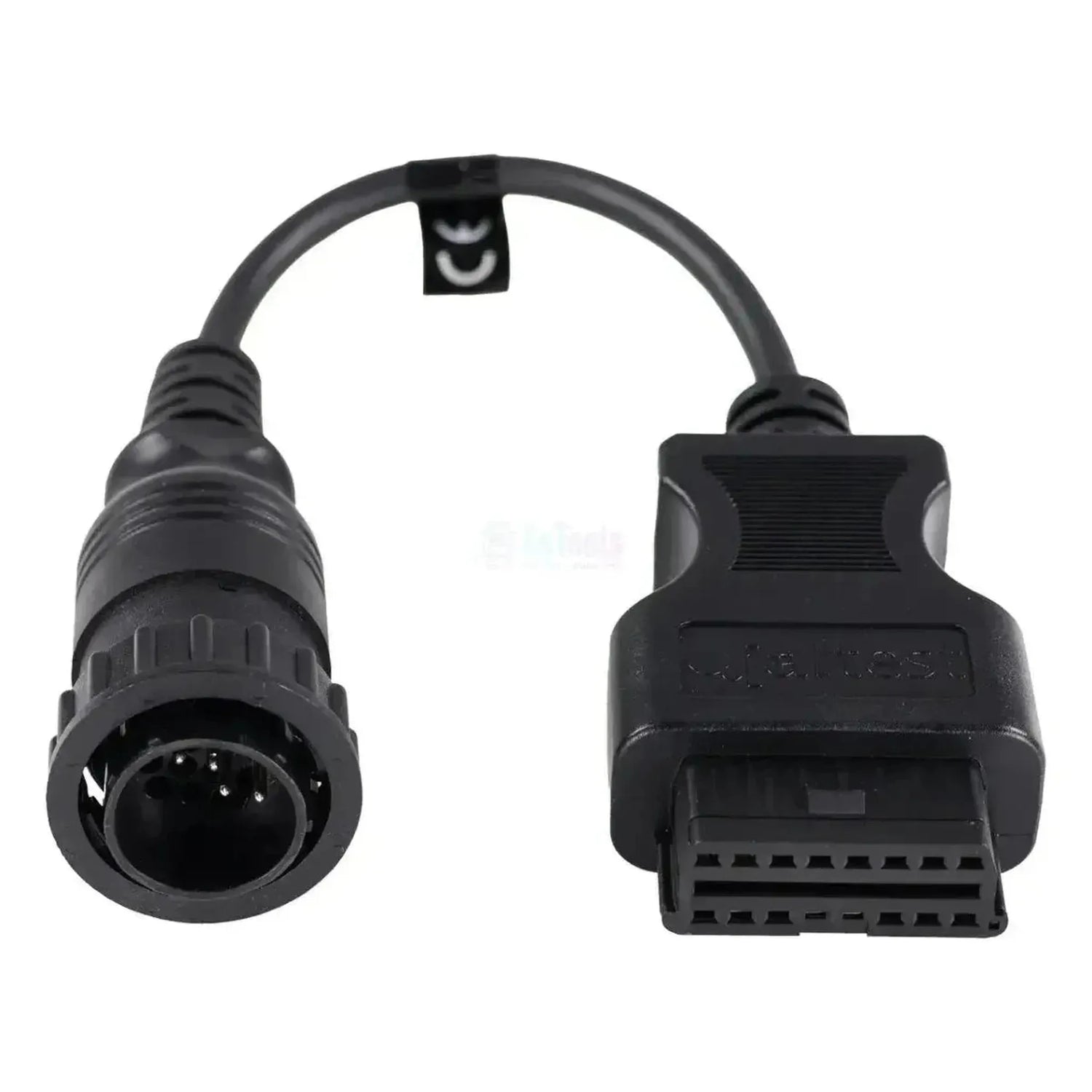

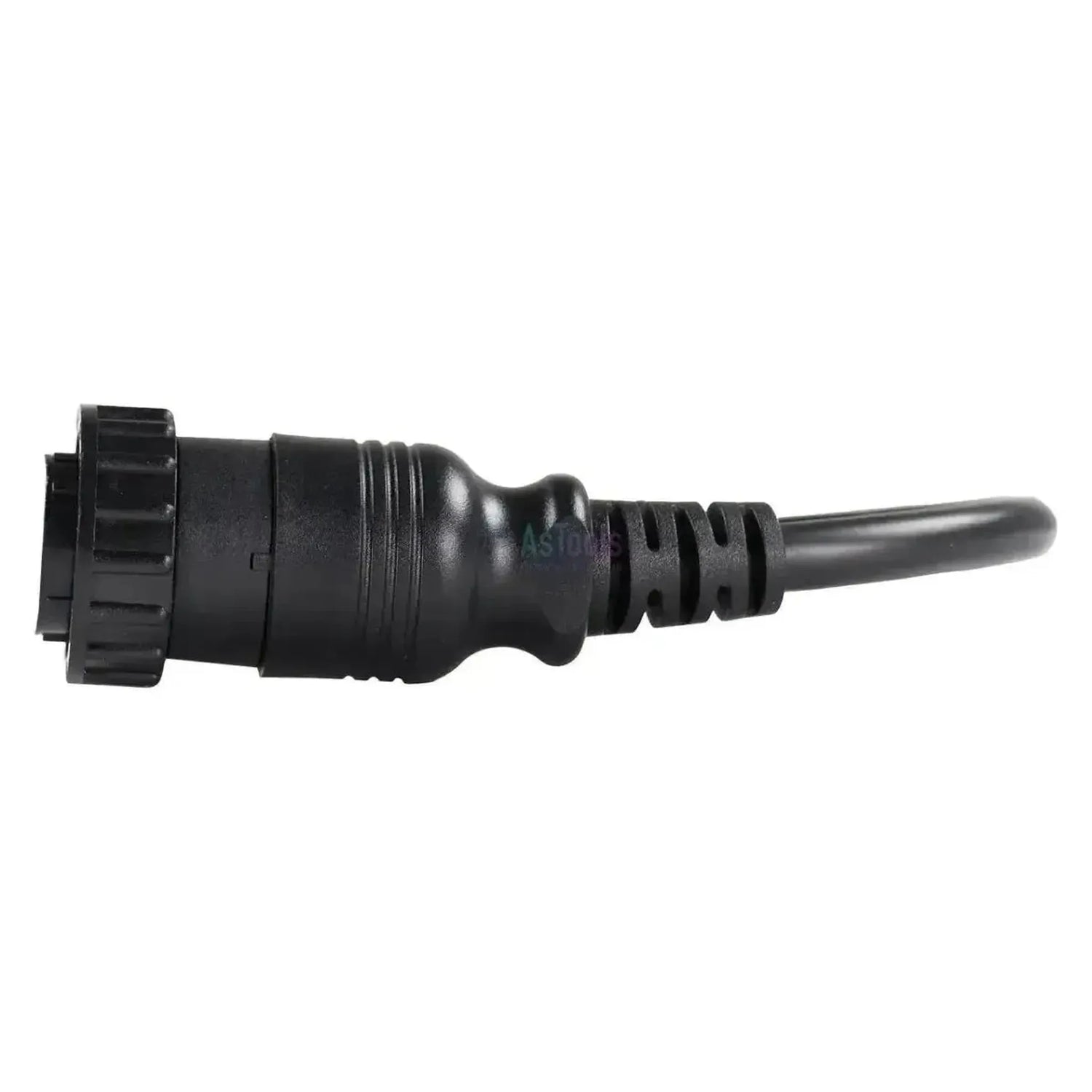

De Jaltest JDC509A koppelt de diagnoseaansluiting van machines van Volvo Construction Equipment aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring en pennen in een verzonken contacthouder. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.
Via deze kabel bereikt u de voertuigcomputer VECU en V2ECU, de motorregeling EDC, de transmissieregelingen TECU en ZF Ergopower en de eenheden CU (klimaat), CCU (cabinemodule), IC (instrumentenpaneel) en W-ECU (telematica). Op een EC-serie graafmachine voert Jaltest vijf eenheden, op een L-serie wiellader acht. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke eenheden aanwezig zijn, hangt af van de serie en de generatie van de machine.
Regeleenheden die u kunt benaderen
- VECU en V2ECU: Voertuigcomputer.
- EDC: Elektronische dieselregeling.
- TECU: Transmissie op wielladers.
- ZF Ergopower: Bakregeling op wielladers.
- CU: Airco en cabineverwarming.
- CCU: Cabinemodule op graafmachines.
- IC: Instrumentenpaneel.
- W-ECU: Telematica op wielladers.
Wat u kunt doen
- Foutcodes: Lezen en wissen met omschrijving.
- Meetwaarden: Bekijken, met alarmgrenzen.
- Onderhoud: Intervallen en servicerapport.
Zo gebruikt u hem
- Stekker zoeken: Zoek de ronde aansluiting in de cabine.
- Aansluiten: Steek de JDC509A erin en draai de ring vast.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Volvo CE en de serie in Jaltest OHW.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Machines van Volvo Construction Equipment hebben een eigen ronde diagnoseaansluiting met vergrendelring, die u ook op recente machines vindt. Onderstaande series voert Jaltest OHW in de dekking.
Volvo CE:
- EC-serie: Rupsgraafmachines, 1999 - heden.
- ECR-serie: Korte-staart graafmachines.
- EW-serie: Mobiele graafmachines.
- L-serie: Wielladers.
- A-serie: Knikdumpers.
- G-serie: Graders.
- DD- en SD-serie: Walsen.
Verpakkingsinhoud
- 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- OHW rakennus- ja maastokoneet
- Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
- Rakennus- ja maastokone
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
- Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu
- Kyllä
Käyttö
- Mihin Jaltest-kaapelisarjaan tämä kaapeli kuuluu. Jos sarja on jo hallussanne, kaapeli voi olla jo teillä.Kuuluu kaapelisarjaan
- OHW-kaapelisarja, täydellinen
- Viitenumero
- JDC509A
- Käyttöön tarvitaan
- Jaltest Link
Muut tekniset tiedot
- Toepassing
- Volvo Construction Equipment
- Aansluiting machinezijde
- Ronde zwarte connector met vergrendelring, met pennen
- Regeleenheden
- VECU en V2ECU, EDC, TECU, ZF Ergopower, CU, CCU, IC en W-ECU
- Segment
- Terrein- en Bouwmachine
- Onderdeel van kabelset
- OHW-kabelset compleet (70002026)
