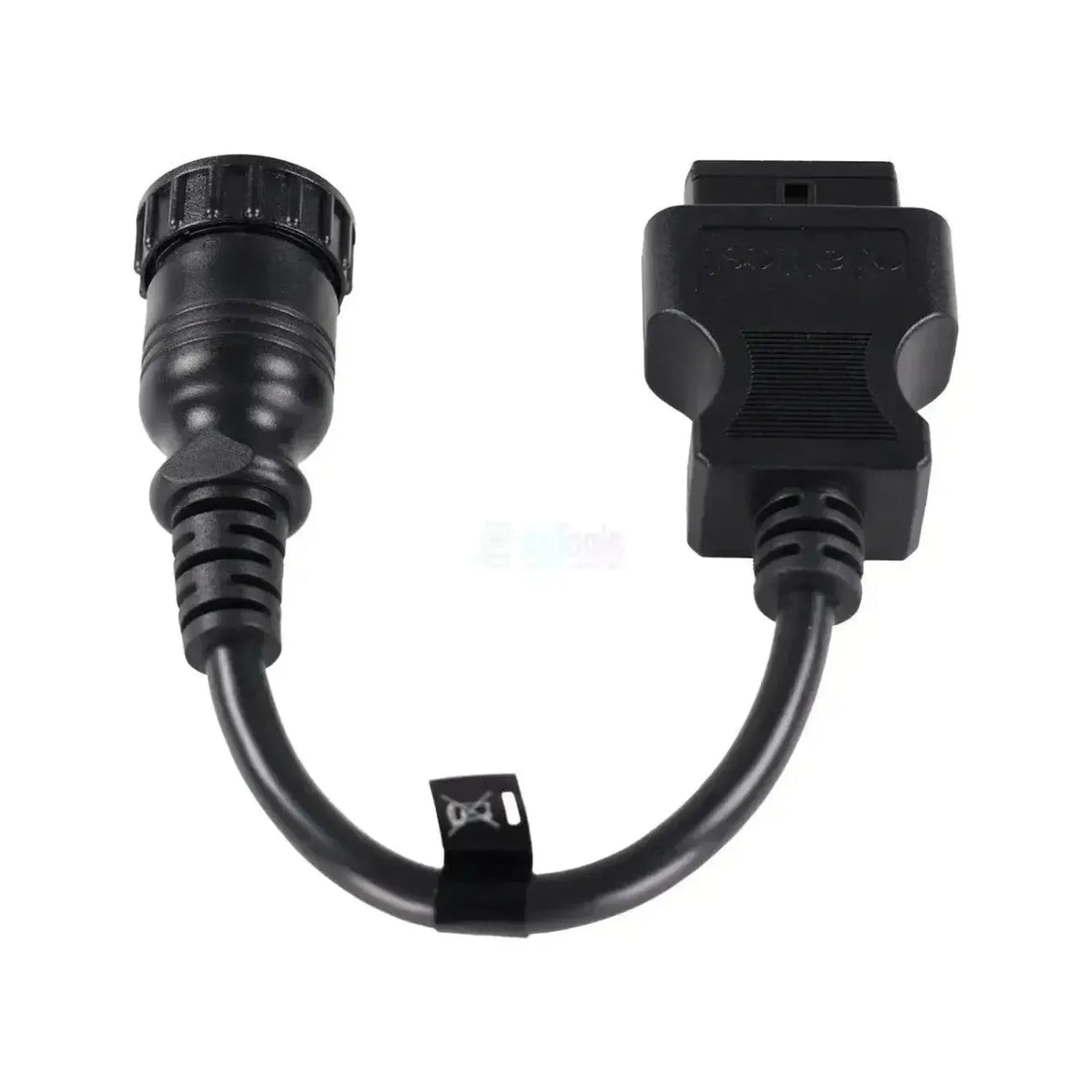

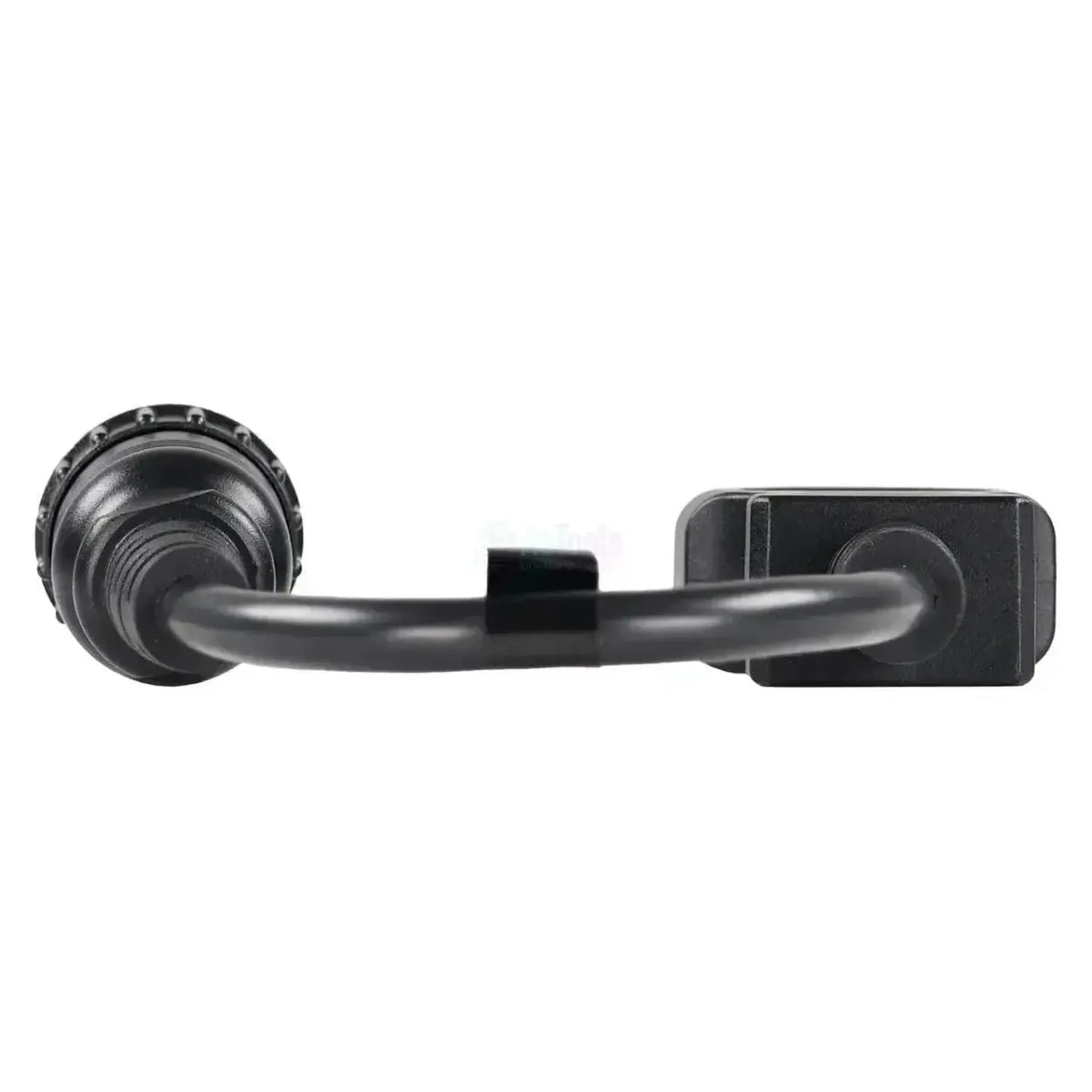

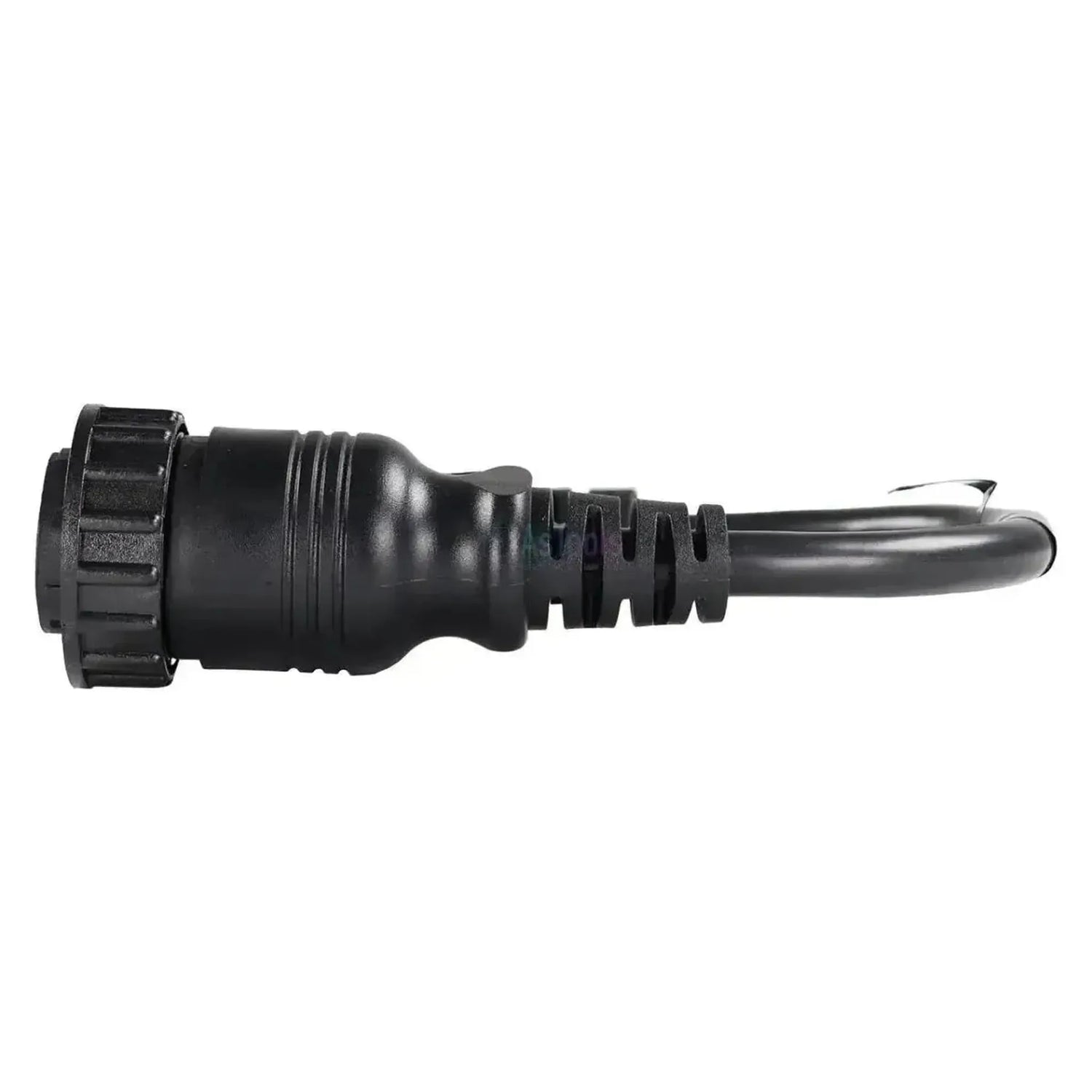

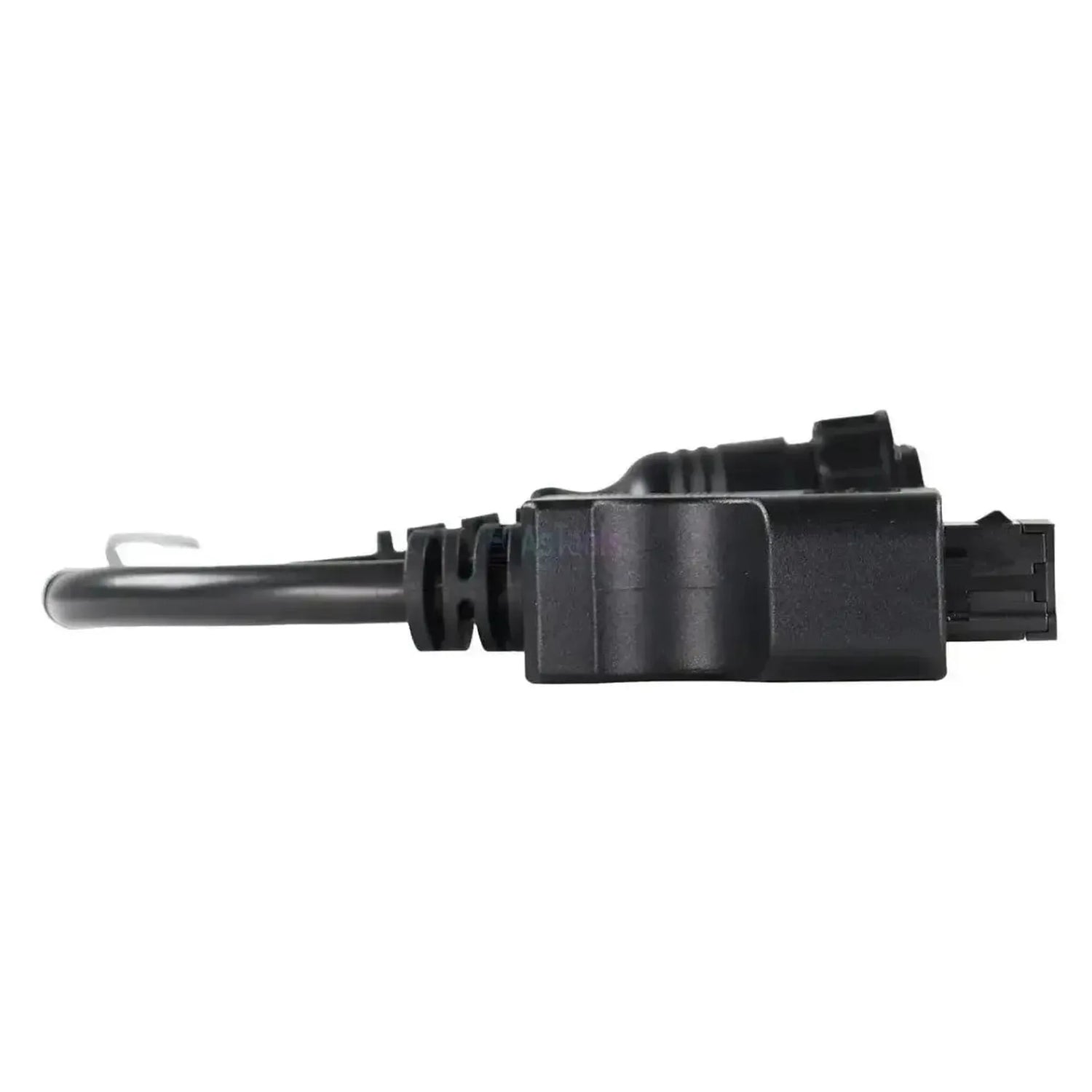

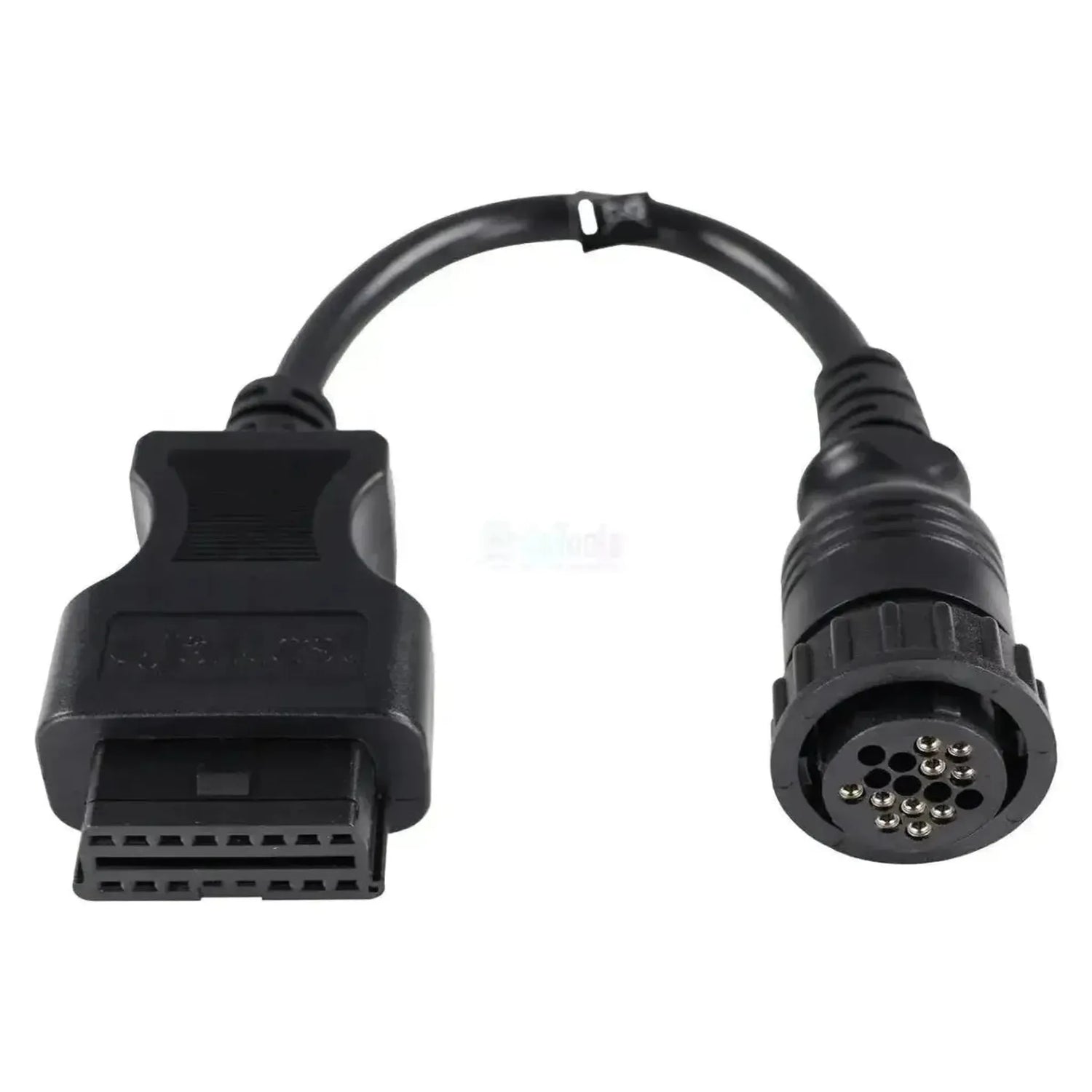

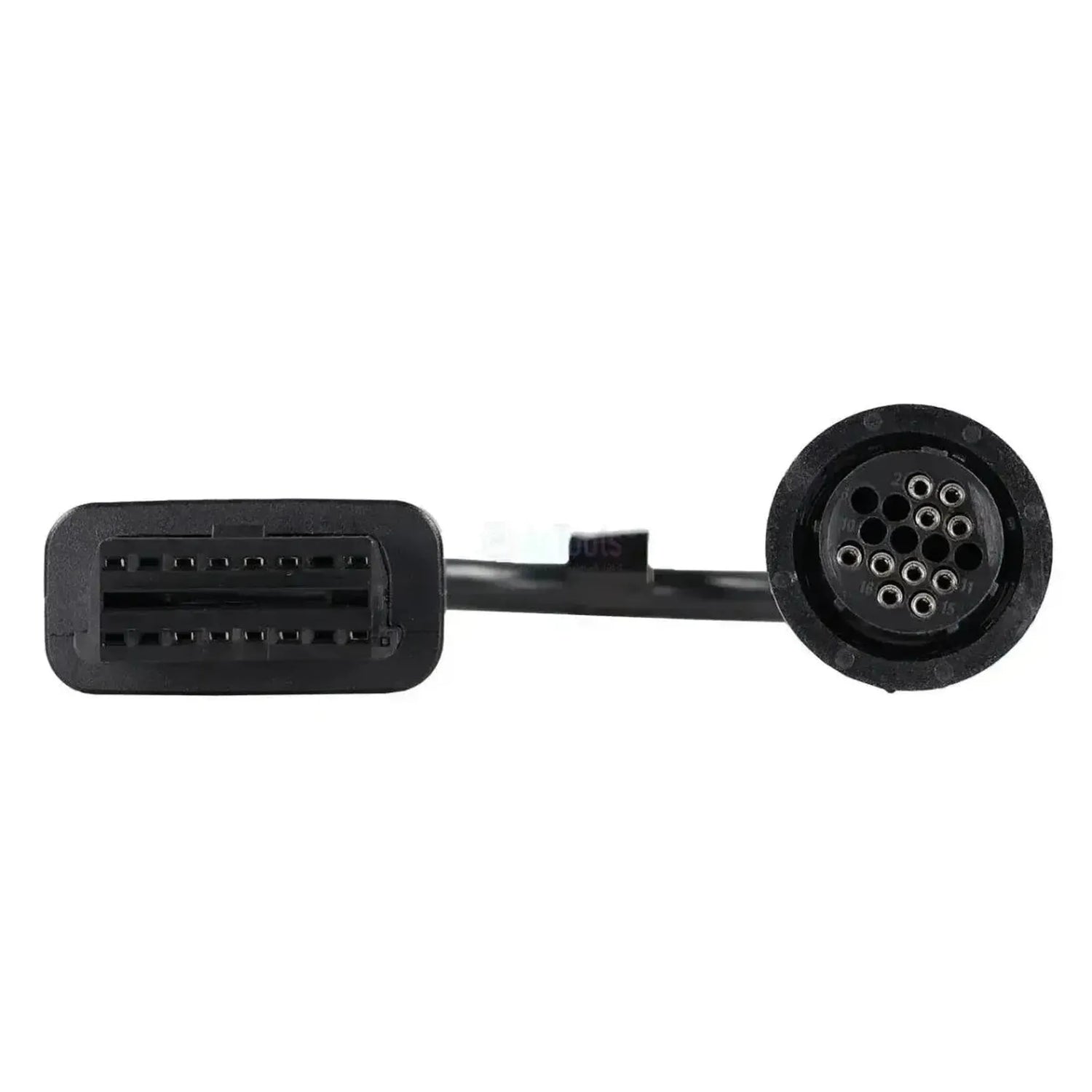

De Jaltest JDC520A brengt de merkeigen 16-pins diagnoseaansluiting van een Valtra-trekker naar de 16-pins OBD2-ingang van uw Jaltest-apparatuur. Aan de machinezijde zit een ronde zwarte stekker met een geribbelde koppelring en een metalen kabelklem; in de contacthouder staan zestien genummerde posities, waarvan er twaalf met een contact zijn bezet. Ondanks het gelijke pinaantal wijkt de bezetting af van een gewone OBD2-stekker. De kabel meet 28 tot 30 cm.
Zodra de verbinding staat, bereikt de Jaltest-software de motorregeling van de trekker. Jaltest voert hier twee regelingen met commonrail-inspuiting: De EEM3 - EDC 7 UC31 en de nieuwere EEM4 - EDC 17 CV54, waarbij op de EEM4 ook aanvullende acties beschikbaar zijn. Bij beide zijn de onderhoudsintervallen op te vragen. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die Valtra-trekkers met commonrail-motoren uitlezen. Welke regeling u aantreft, hangt af van de motorgeneratie; de EEM3 is de oudere, de EEM4 de nieuwere.
Regeleenheden die u kunt benaderen
- EEM3 - EDC 7 UC31: Dieselregeling, commonrail.
- EEM4 - EDC 17 CV54: Nieuwere dieselregeling.
Wat u kunt doen
- Foutcodes: Lezen en wissen, met omschrijving.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Alarmgrenzen: Instellen voor afwijkende waarden.
- Onderhoud: Intervallen opvragen en vastleggen.
- Aanvullende acties: Reset- en instelfuncties, EEM4.
Zo gebruikt u hem
- Stekker zoeken: Zoek de ronde 16-pins aansluiting in de cabine.
- Aansluiten: Draai de JDC520A vast met de koppelring.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Valtra en de serie in de Jaltest-software.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. De kabel past op elke Valtra-trekker met de ronde 16-pins diagnoseaansluiting. Hieronder staan de series in de Jaltest AGV-dekking; de A-serie en de T-serie staan ook op de lijst van de 8-pins kabel, dus binnen die series komen beide aansluitingen voor.
Valtra:
- N-serie: 2005 - heden.
- T-serie: 2002 - heden.
- S-serie: 2001 - heden.
- A-serie: 2002 - heden.
- M-serie: Zonder opgegeven bouwjaren.
Verpakkingsinhoud
- 1x Jaltest (JDC520A) | Valtra 16-pins OBD – 16-pins OBD2 Verloopkabel | Landbouwvoertuig
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- AGV maatalous
- Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
- Maatalousajoneuvo
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 16-napainen OBD
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
- Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu
- Kyllä
Käyttö
- Viitenumero
- JDC520A
- Ohjausyksiköt
- EEM3 - EDC 7 UC31 ja EEM4 - EDC 17 CV54 (moottorinohjaus)
Muut tekniset tiedot
- Toepassing
- Valtra-trekkers met de ronde 16-pins diagnoseaansluiting
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 met een licentie voor Jaltest AGV
