Jaltest  |  SKU: 50003008

Jaltest (50003008) | Testikabelisarja | Lisävarusteet

€19,95 alv:n kanssa
€9,95 alv:n kanssa
€8,22 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

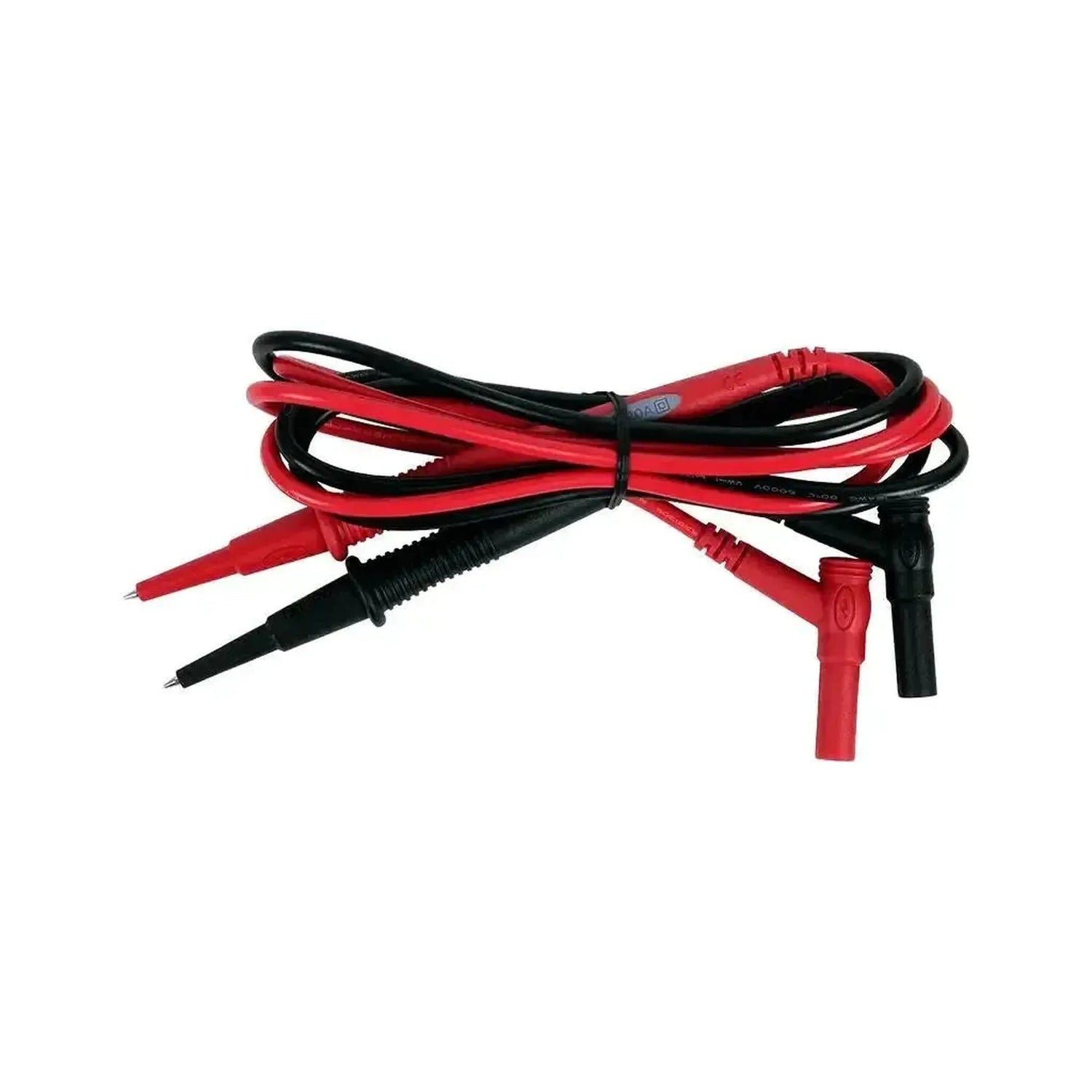

Jaltest testikaapelisarja (50003008) koostuu kahdesta mittajohdosta, punaisesta ja mustasta. Kummassakin on toisessa päässä kiinteä mittakärki ja toisessa kulmikas turvabanaaripistoke. Kärjissä on uritettu kahva ja paksu suojus, jotta sormet pysyvät mittauspisteen takana. Johdot painavat yhteensä 95,5 grammaa.

Näillä johdoilla mittaat jännitettä, vastusta ja jatkuvuutta antureista, toimilaitteista ja johtosarjoista omalla multimetrilläsi. Terävä kärki sopii ahtaisiin mittauspisteisiin, joissa tylppä kärki liukuisi pois. Tämä on irrallinen korvaava sarja johdoille, jotka ovat rikki tai epäluotettavia.

PLUSPUNTEN

✔Sopii turvabanaaripistokkeineen lähes kaikkiin multimetreihin, joissa on tavanomainen mittaliitäntä.
✔Kulmikas pistoke ei työnny suoraan ulos laitteesta, mikä helpottaa mittaamista ahtaissa tiloissa.
✔Terävät kärjet ylettyvät pieniin tai upotettuihin mittauspisteisiin, joissa tylppä kärki liukuisi pois.
✔Irrallinen korvaava sarja vaurioituneille johdoille, jotta toimiva mittauslaite pysyy käytettävissä.

HUOMIOITAVAA

✕Sarjassa on kaksi johtoa. Puristimia, sovittimia ja säilytyskoteloa ei kuulu mukaan.
✕Kärjet ovat kiinni johdossa eikä niitä voi vaihtaa puristimeen tai toiseen kärkeen.
✕Jos tarvitset useampia liitintyyppejä, Mittajohto- ja testikärkisarja (50003019) on kotelollinen vaihtoehto, jossa on kärkiä, puristimia ja mittajohtoja.
✕Kärki vaurioittaa eristystä johtimen päällä, kun se pistetään läpi. Sulje reikä sen jälkeen, muuten kosteus pääsee johtimeen.

Käyttökohteet ja toiminnot

Nämä johdot ovat yhteys multimetrin ja mittauskohdan välillä. Ne on tarkoitettu sähkötöihin ajoneuvon johdotuksessa, eli matalajännitteisiin mittauksiin antureista, toimilaitteista ja johtosarjoista.

Setin sisältö

  • Punainen johto: Kiinteä kärki, kulmikas pistoke.
  • Musta johto: Kiinteä kärki, kulmikas pistoke.
  • Mittauspuoli: Terävä kärki, uritettu kahva.
  • Laitepuoli: Suojattu banaaripistoke.

Mitä voit tehdä

  • Jännite: Syöttö, maa ja signaali.
  • Vastus: Kela, käämi tai elementti.
  • Jatkuvuus: Johtimen katkoksen löytäminen.
  • Viat: Oikosulku tai avoin piiri.

Näin käytät laitetta

  1. Johtojen tarkistus: Mittaa johdot ensin jatkuvuudelle.
  2. Liittäminen: Kytke punainen ja musta multimetriin.
  3. Alueen valinta: Aseta multimetri oikeaan mittaukseen.
  4. Mittaaminen: Aseta kärjet mittauspisteeseen.
  5. Tiivistäminen: Sulje läpi pistetty johdin uudelleen.

Yhteensopivat mittauslaitteet ja käyttökohteet

Ratkaisevaa on multimetrin mittaliitäntä. Johdot päättyvät kulmikkaaseen turvabanaaripistokkeeseen ja sopivat siten multimetriin, jossa on banaariliitäntä.

Mittauslaitteet:

  • Multimetri: Tavanomaisella banaaariliitännällä.

Käyttökohteet:

  • Anturit ja toimilaitteet: Syöttö-, maa- ja signaalijännite.
  • Johtosarjat: Johtimien mittaus jatkuvuudelle katkoksen varalta.
  • Kelat ja elementit: Käämin tai lämmityselementin vastus.

Kotelollinen vaihtoehto:

  • Mittajohto- ja testikärkisarja (50003019): 2 kg:n kotelo, jossa on takaa mittaavia kärkiä, läpi pistettäviä kärkiä, krokotiilipuristimia, tarttumapuristimia ja irrallisia mittajohtoja.
  • Kumpi kahdesta: Jos mittaat pääosin vapaasti saavutettavista pisteistä, testikaapelisarja riittää. Jos työskentelet paljon pistokkeiden kanssa, jotka on pidettävä kytkettyinä, kotelo on looginen valinta.
💡
Hyvä tietää: Mittajohdot kuluvat kahdesta kohdasta: pistokkeen takana olevasta mutkasta ja kärjen päästä. Hiusmurtuma tai taipunut kärki antaa vaihtelevia mittaustuloksia, minkä vuoksi terve piiri voidaan kirjata virheelliseksi. Mittaa johdot sen vuoksi silloin tällöin jatkuvuudelle ennen vian etsimistä.

Pakkauksen sisältö

  • 1x Punainen mittajohto, jossa kiinteä mittakärki ja kulmikas turvabanaaripistoke
  • 1x Musta mittajohto, jossa kiinteä mittakärki ja kulmikas turvabanaaripistoke

Tekniset tiedot

Yleistä

Yleismittarin tai mittajohdon valmistaja.Merkki
Jaltest
Onko kyseessä tavallinen yleismittari, erityisesti ajoneuvoille tarkoitettu mittari vai pelkkä mittajohtosetti.Laitteen tyyppi
Mittajohtosetti

Mitat ja paino

Kuinka painava tuote on. Kevyt mittari on mukavampi pitää kädessä pitkään.Paino
95,5 g
Viitenumero
50 003 008

Muut tekniset tiedot

Tyyppi
Mittajohtosarja
Toteutus
Punainen ja musta, irralliset johdot ilman koteloa
Johtojen määrä
2
Liitäntä laitteen puolella
Kulmikas turvabanaaripistoke
Liitäntä mittauspuolella
Kiinteä mittakärki terävällä kärjellä ja uritetulla kahvalla
Pistokkeen merkinnät
CE, kaksoiseristyksen merkki, 20 A
Kaapelin merkinnät
20 AWG, 5000 V, 90 °C, VW-1
Toepassing
Banaaliliitännällä varustettu monimittari
