Jaltest  |  SKU: JDC616A

Jaltest (JDC616A) | Suzuki 4-nastainen OBD – 16-nastainen OBD2 -sovitinkaapeli | Motorveneet

€71,95 alv:n kanssa
€59,46 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

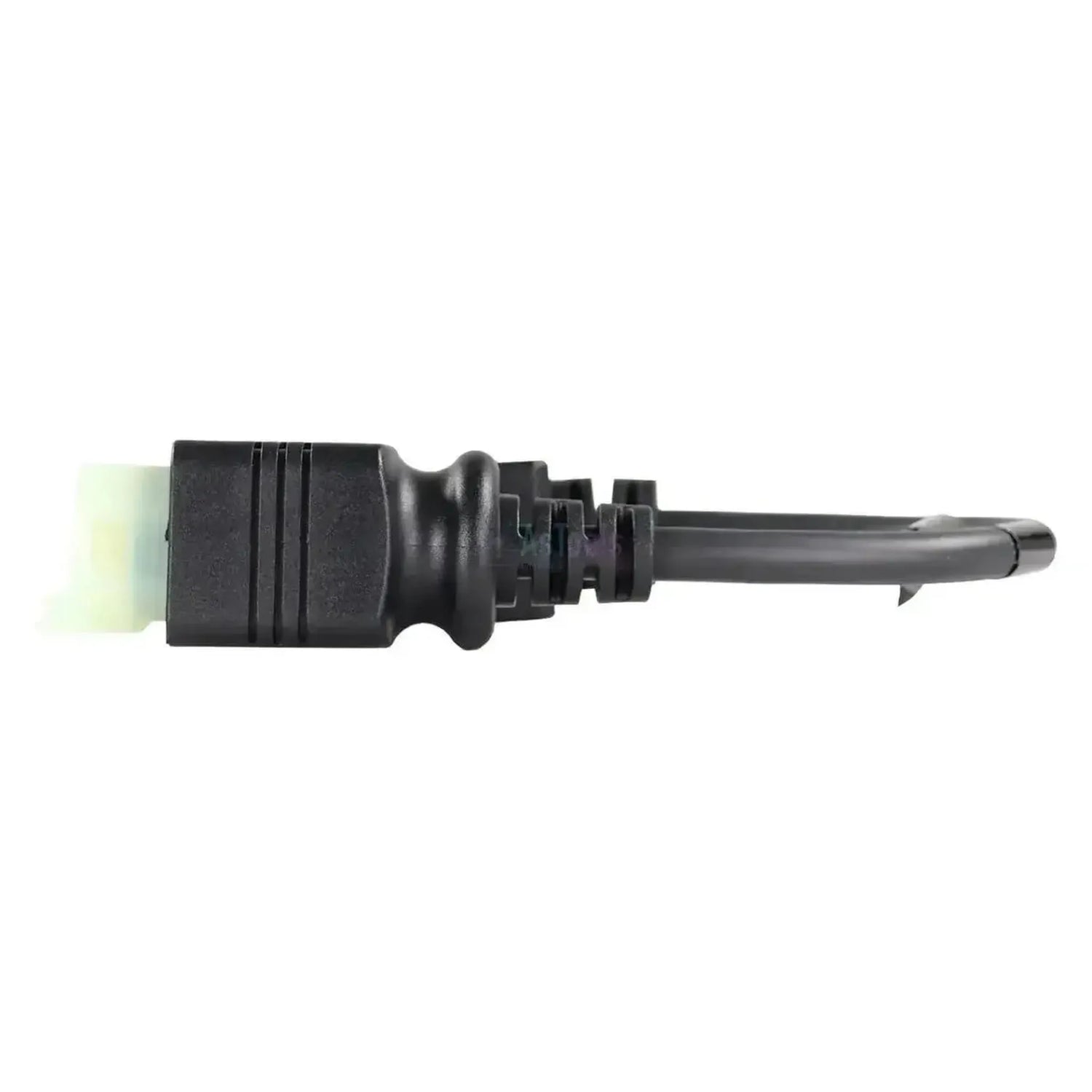

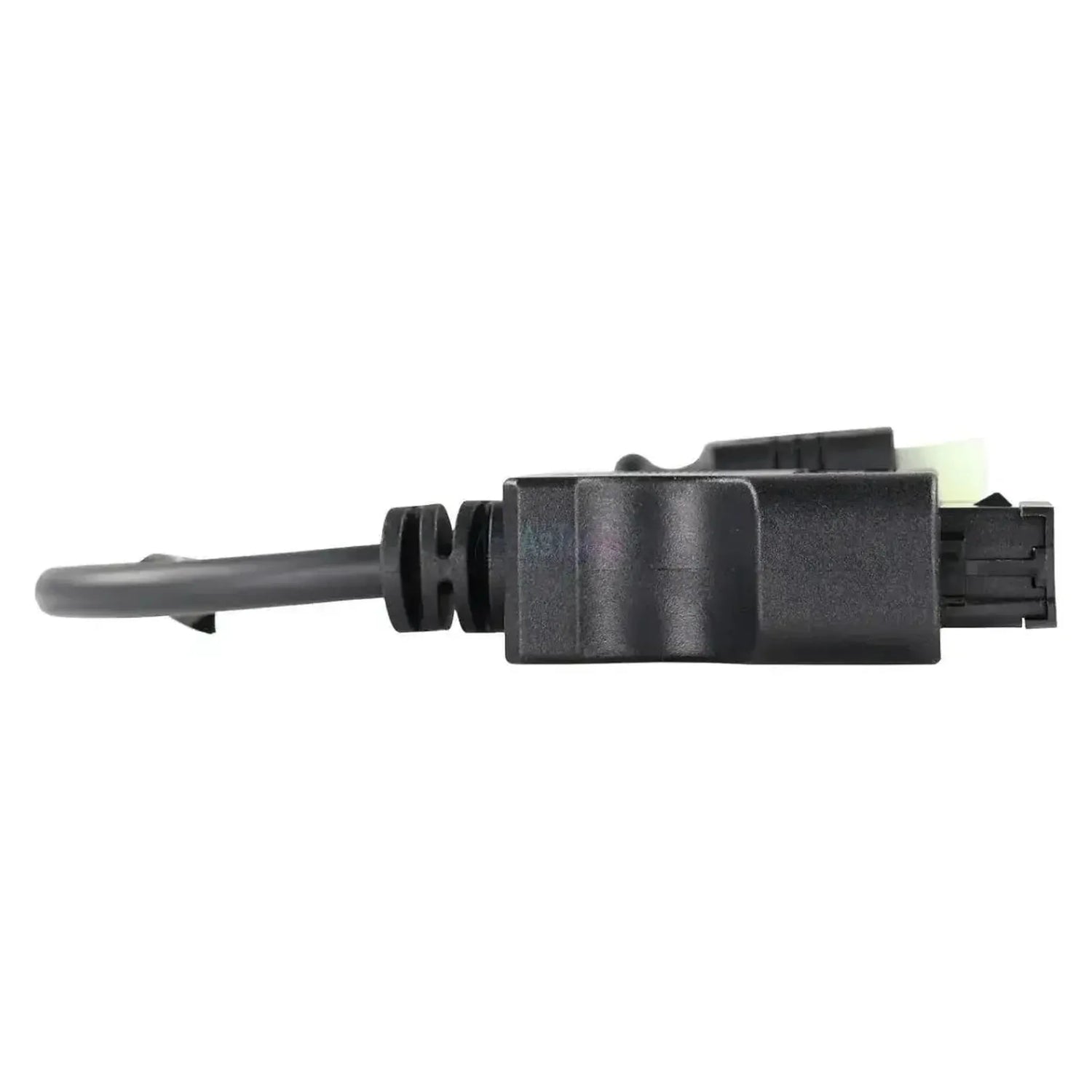

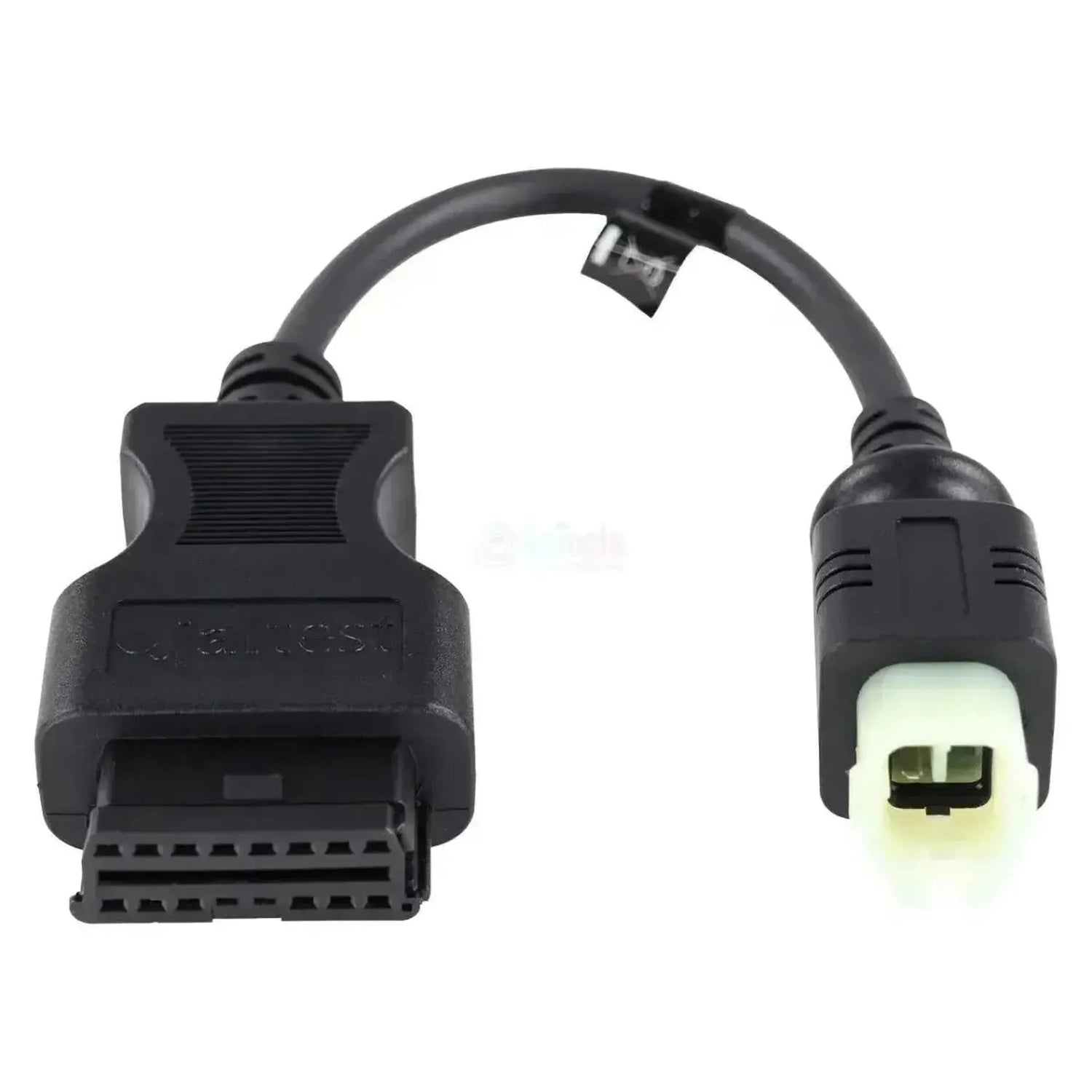

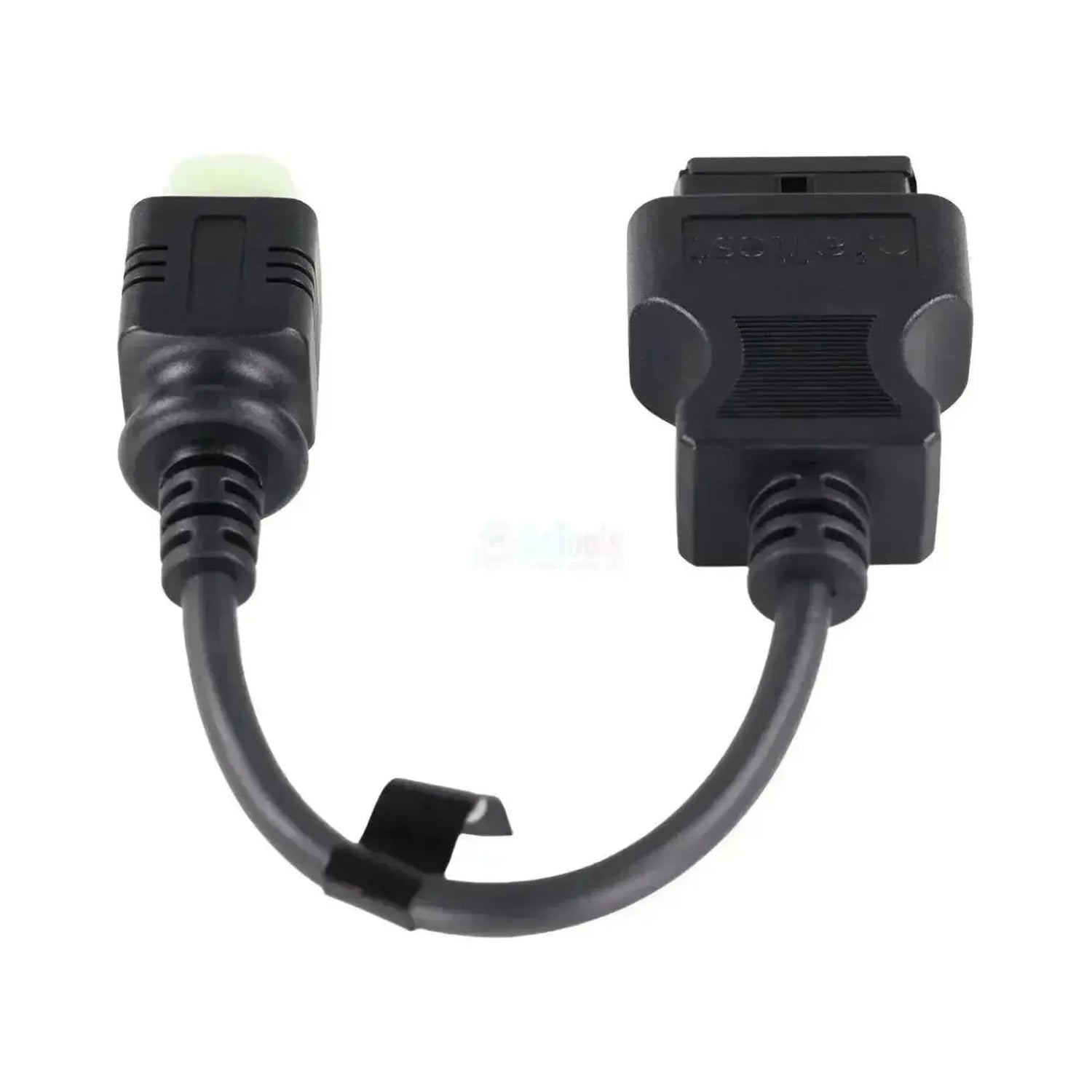

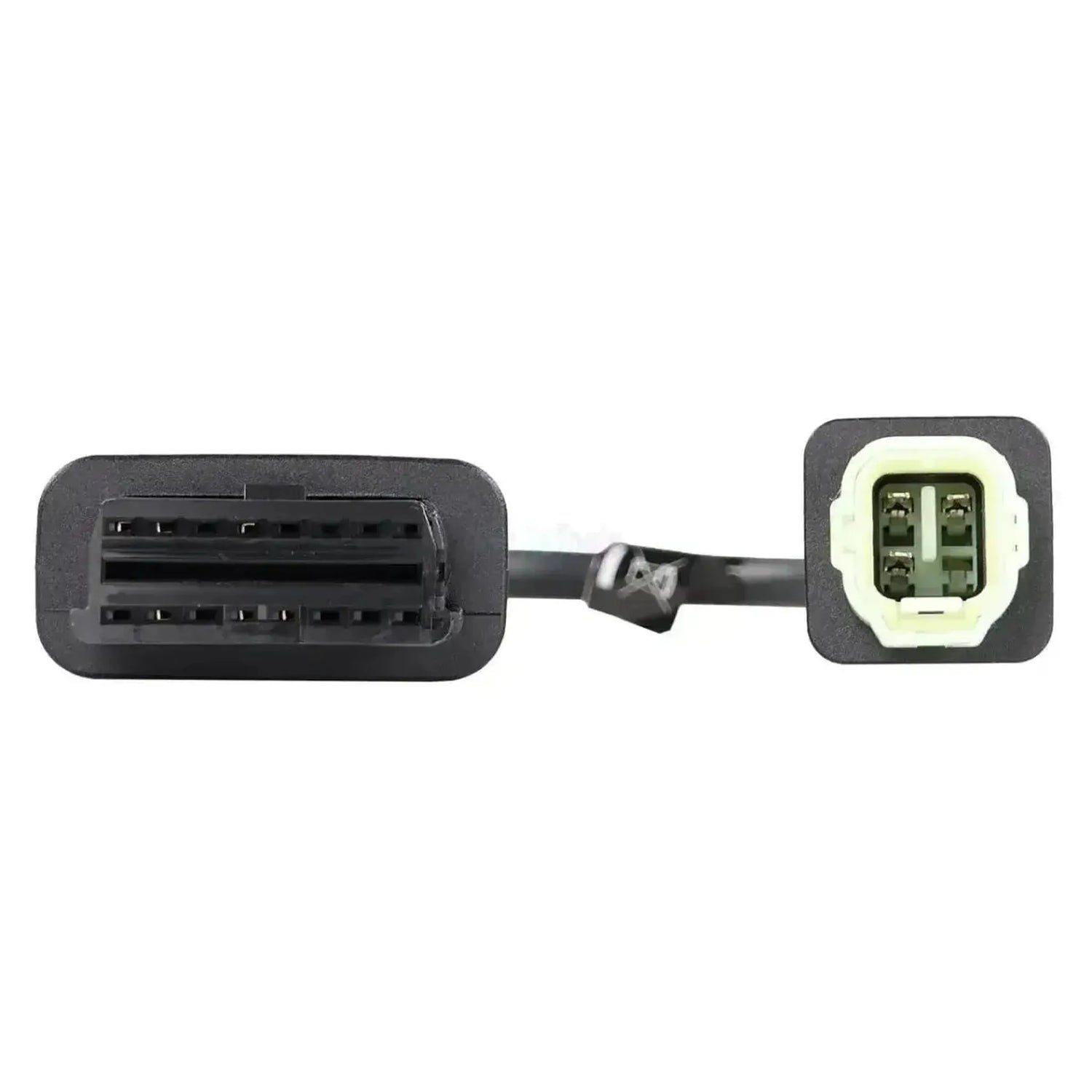

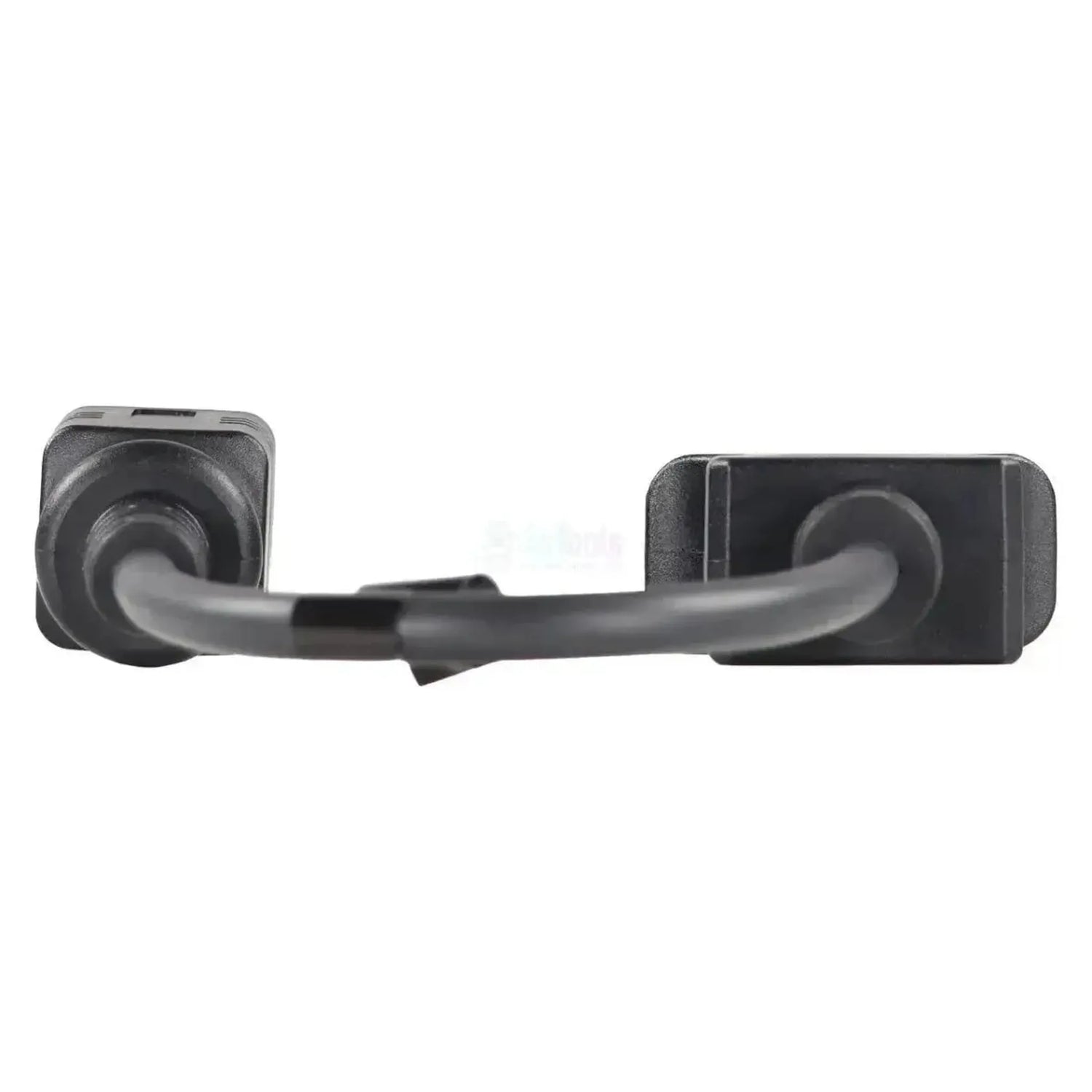

De Jaltest JDC616A koppelt de 4-pins diagnoseaansluiting van Suzuki-buitenboordmotoren aan de 16-pins OBD2-stekker van uw Jaltest-diagnosekabel. Aan de motorzijde zit een vierkante stekker met een zwarte buitenmantel en een lichtgroene binnenhouder, waarin vier posities achter een middenrib staan. De aansluiting zit in de motorruimte, op of naast de motor, en het snoer is 28 tot 30 cm lang.

Met de kabel aangesloten benadert de Jaltest-software de twee regeleenheden van de DF-serie: De motorregeling ECM en de BCM, de bedieningsmodule van de gas- en schakelhendels. Op de ECM staat de volledige functielijst, tot en met parameters, kalibratie, reset en de handmatige procedure. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Op de ECM staat de volledige functielijst: Foutcodes, meetwaarden, componentaansturing, parameters, kalibratie en reset.
✔Bereikt naast de motorregeling ook de BCM, de bedieningsmodule van de gas- en schakelhendels.
✔Bij Suzuki staat ook de handmatige procedure in de dekking van de motorregeling.
✔De lichtgroene binnenhouder met vier posities maakt de aansluiting op de motor herkenbaar.

AANDACHTSPUNTEN

✕Op de BCM kunt u geen componenten aansturen en geen parameters of reset uitvoeren; daar staan alleen foutcodes, meetwaarden, ECU-gegevens en kalibratie.
✕Alleen voor de 4-pins Suzuki-aansluiting; de DF-modellen met de 8-pins stekker vragen de JDC613A.
✕Suzuki voert op de DF-serie beide uitvoeringen naast elkaar, dus het pinaantal bepaalt de keuze en niet het modelnummer.
✕Voor gebruik met de Jaltest Link V9 hoort de verlengkabel JDC100B (2,5 m SUBD-26) erbij.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Suzuki-buitenboordmotoren met de Jaltest Link uitlezen. De motorregeling draagt de volledige functielijst, de bedieningsmodule van de hendels een kortere.

Regeleenheden die u kunt benaderen

  • ECM: Motorregeling, volledige functielijst.
  • BCM: Bedieningsmodule gas- en schakelhendels.

Wat u kunt doen

  • Foutcodes: Op de ECM en de BCM.
  • Meetwaarden: Live meekijken.
  • Componenten: Aansturen, alleen op de ECM.
  • Parameters en reset: Alleen op de ECM.
  • Kalibratie: Op de ECM en de BCM.
  • Handmatige procedure: Begeleide controles ECM.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de lichtgroene 4-pins stekker bij de motor.
  2. Aansluiten: Steek de JDC616A op de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan; op de V9 via de JDC100B.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Suzuki en het DF-model.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Suzuki-buitenboordmotor met de 4-pins diagnoseaansluiting. Onderstaande modellen staan in de Jaltest Marine-dekking; welke van de twee uitvoeringen op uw motor zit, ziet u aan het penveld van de aansluiting.

Suzuki:

  • Kleine DF-modellen: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 en DF90.
  • Middenklasse: DF100, DF115, DF140, DF150 en DF175.
  • Zware DF-modellen: DF200, DF225, DF250, DF300, DF325 en DF350.
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Suzuki gebruikt op de DF-serie zowel een 4-pins als een 8-pins diagnosestekker; deze kabel hoort bij de lichtgroene 4-pins uitvoering, de 8-pins uitvoering loopt via de JDC613A. Tel de posities in de stekker op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • Marine alukset

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
4-napainen OBD
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Voitteko säätää komponentit tai anturit uudelleen. Usein tarpeen osan vaihdon jälkeen.Kalibroinnit

Käyttö

Mihin Jaltest-kaapelisarjaan tämä kaapeli kuuluu. Jos sarja on jo hallussanne, kaapeli voi olla jo teillä.Kuuluu kaapelisarjaan
Marine-kaapelisarja alus, Marine-kaapelisarja perämoottori
Viitenumero
JDC616A
Ohjausyksiköt
ECM (moottorinohjaus) ja BCM (vipujen käyttömoduuli)

Muut tekniset tiedot

Toepassing
Suzuki-buitenboordmotoren met 4-pins diagnoseaansluiting
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en buitenboord (70002025)
Nodig om te gebruiken
Jaltest Link V8.1, of Link V9 met verlengkabel JDC100B (2,5 m SUBD-26), en een licentie voor Jaltest Marine
