Jaltest  |  SKU: JDC555A

Jaltest (JDC555A) | Still 4+4-nastainen OBD - 16-nastainen OBD2-adapteerikaapeli | Hef- en Hijswerktuigen

€229,95 alv:n kanssa
€190,04 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

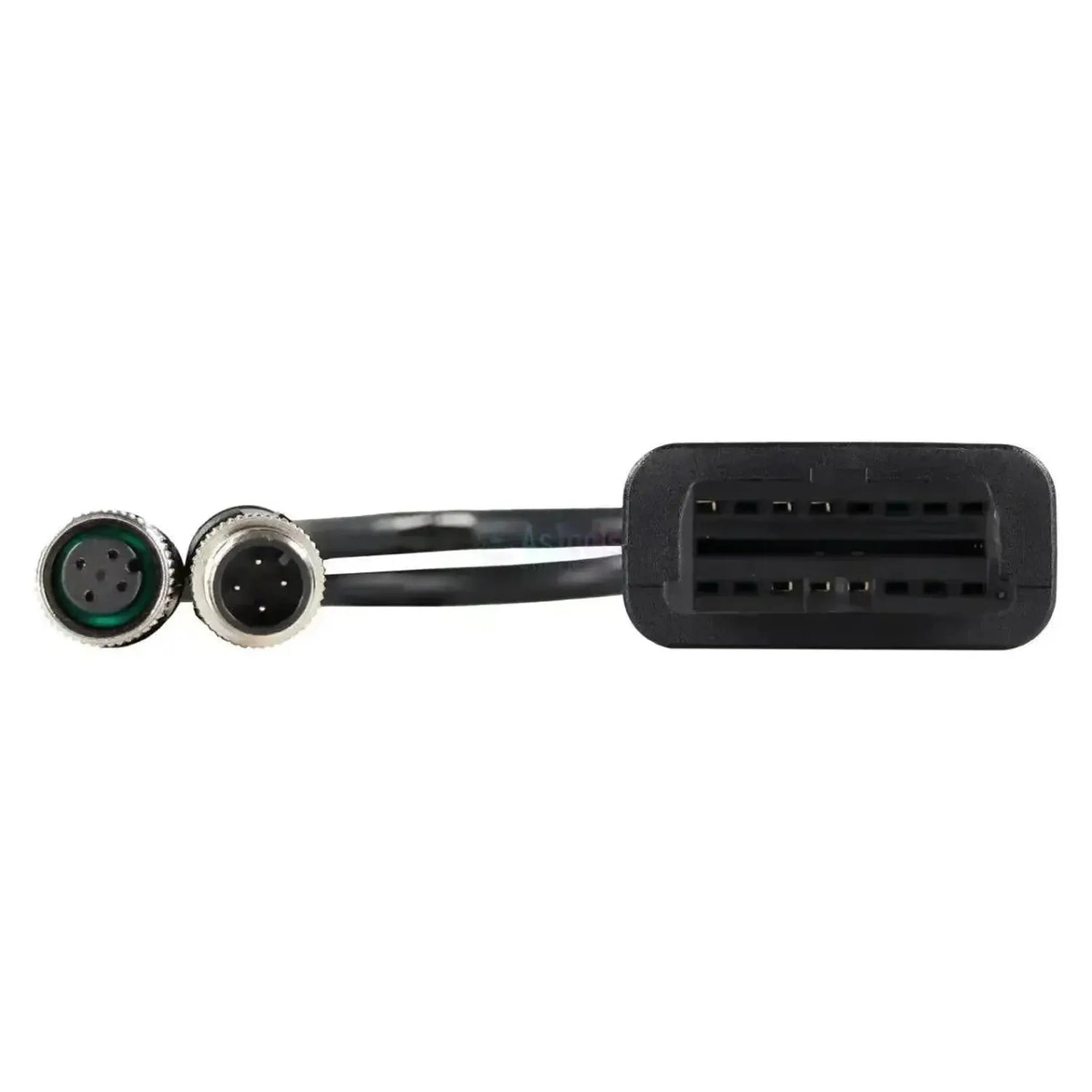

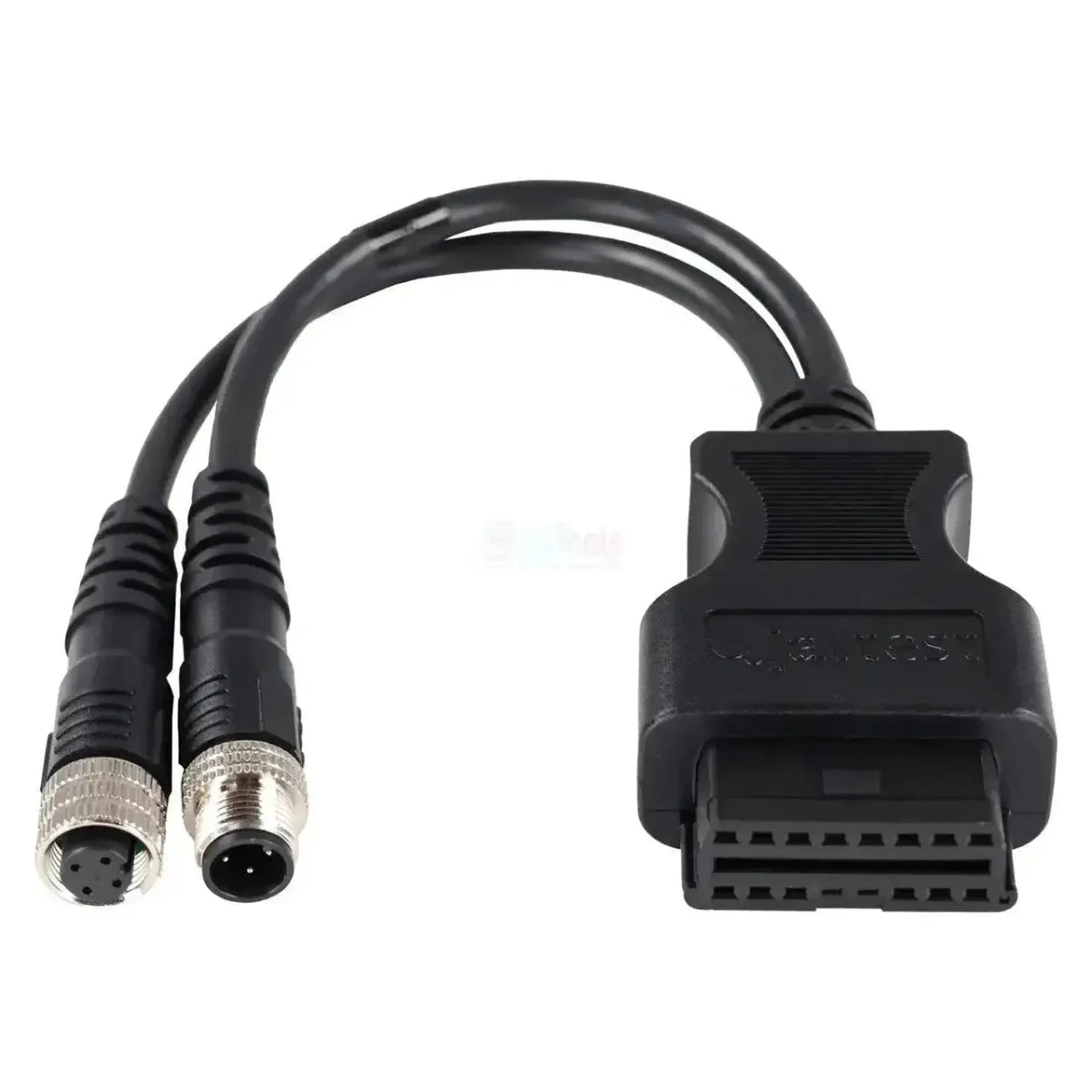

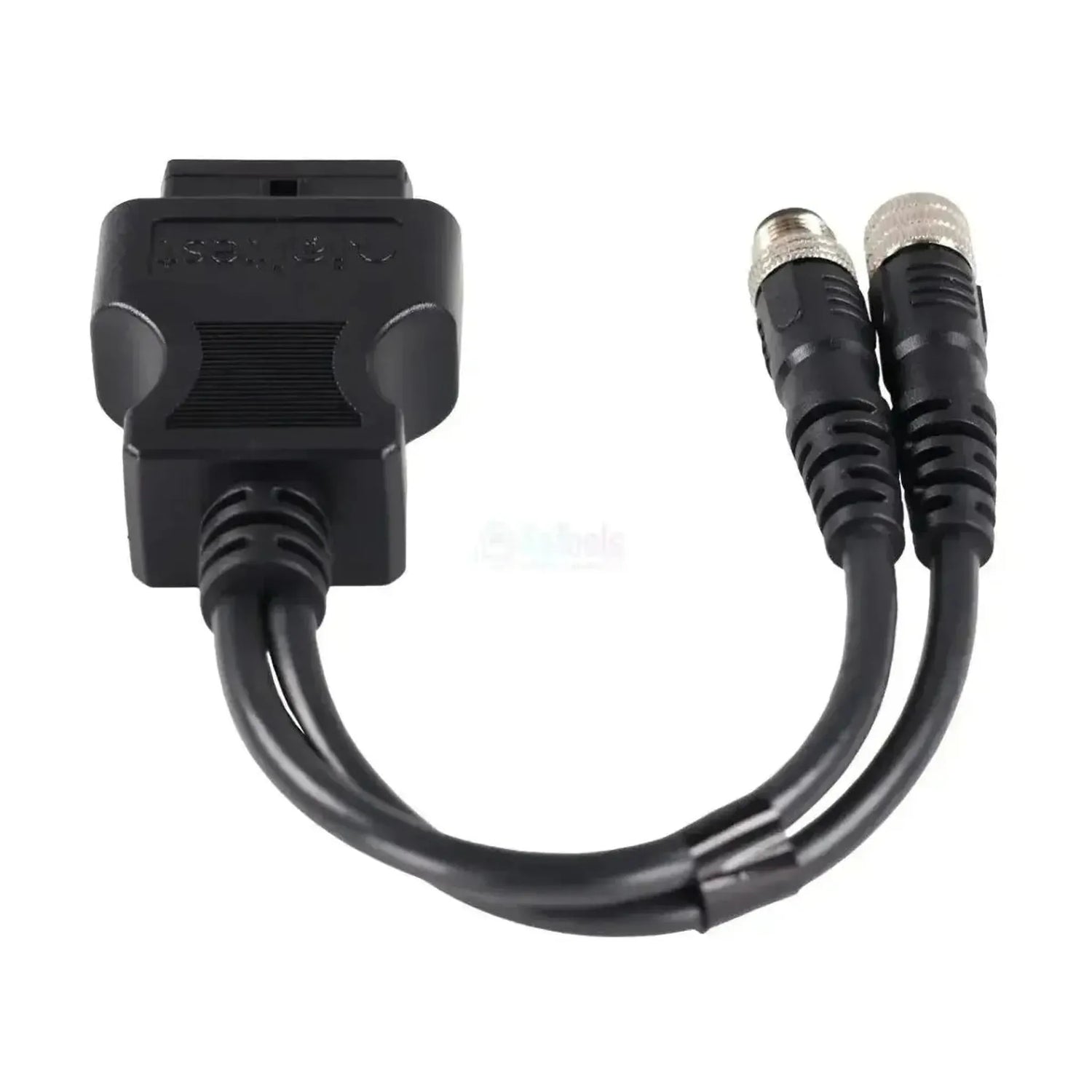

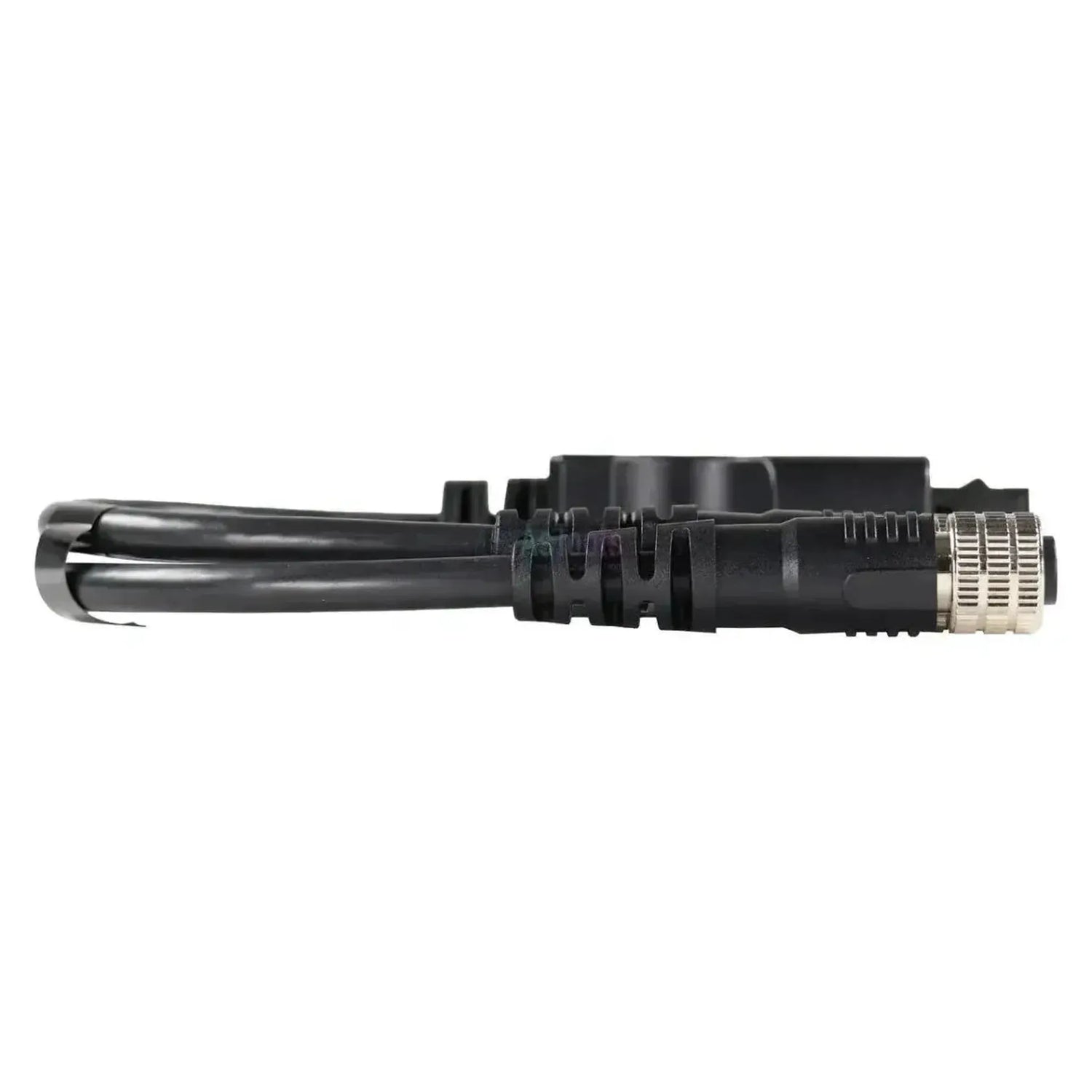

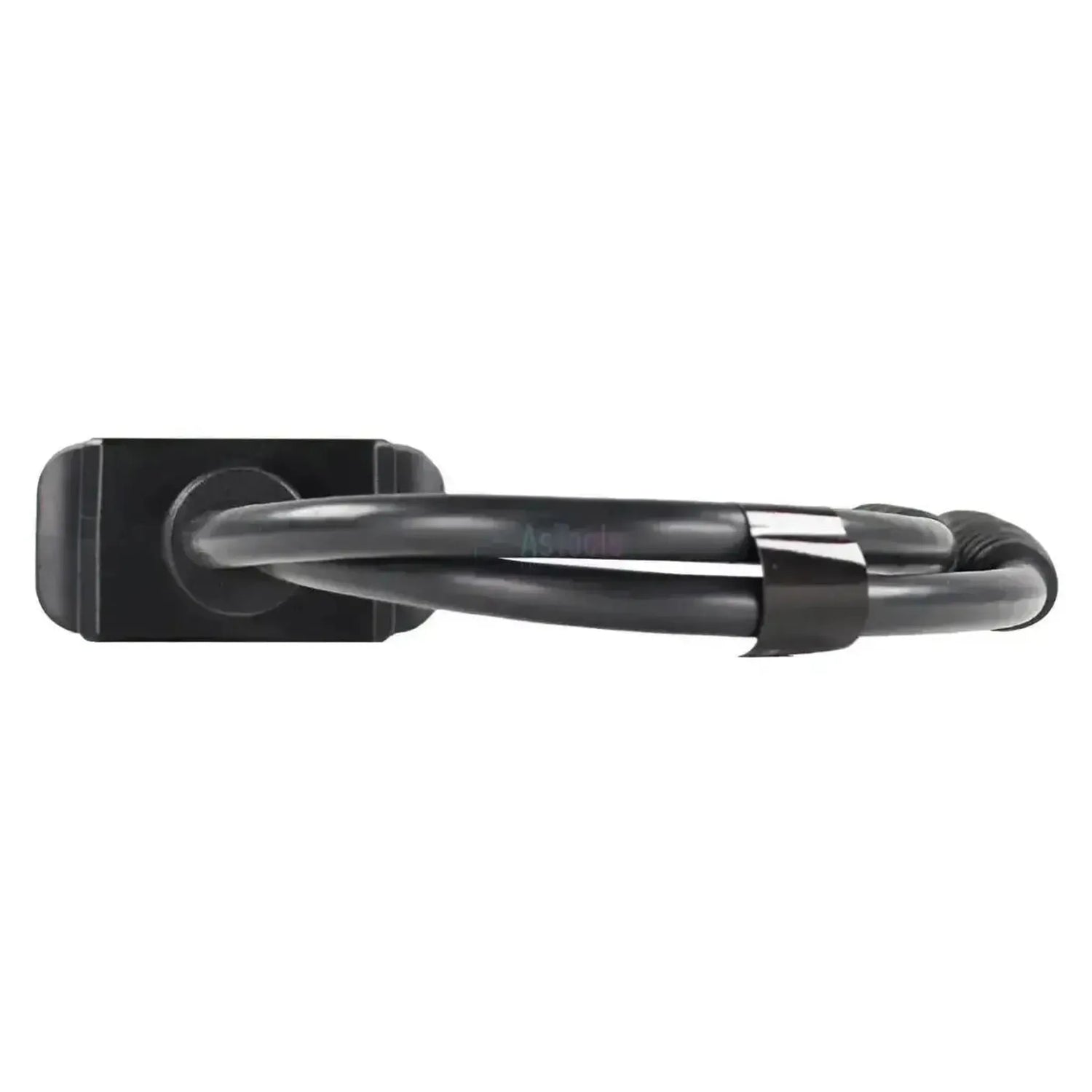

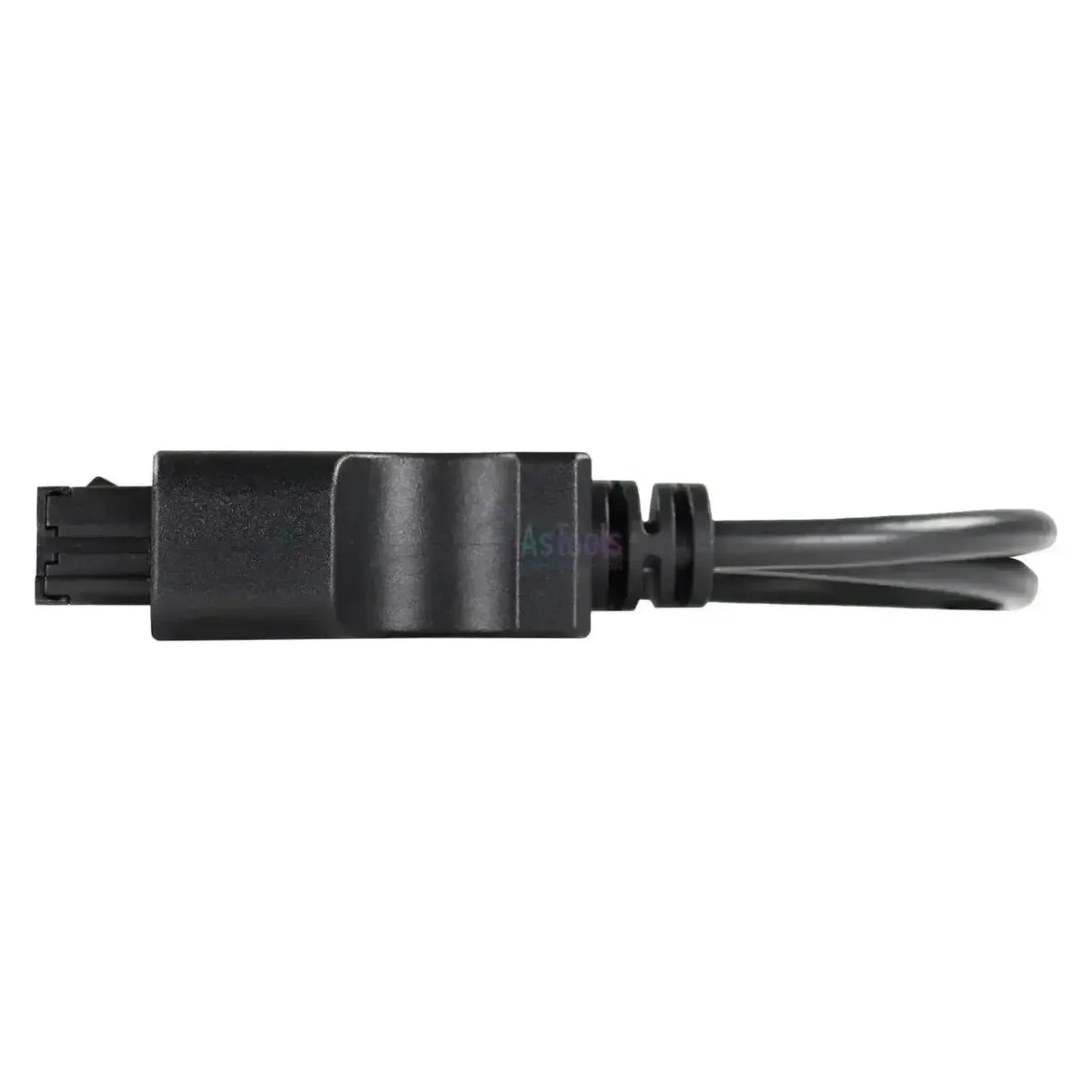

Jaltest JDC555A on Still-trukkien adapteri, jossa on kaksoisliitäntä 4+4-nastaisen diagnostiikkakonektorin kanssa. Koneen puolella kaapeli päättyy kahteen haaraan, joissa kummassakin neljä nastaa, liitäntäpuolella 16-nastaisen OBD2-liitännän kautta Jaltest-diagnostiikkakaapeliin. Still-trukissa moottoriosio ja trukkirakenne ovat nimittäin erillisillä liitäntöjen alla konepellissa, ja tämä kaapeli yhdistää molemmat yhteen liitäntään 28–30 cm:n pituudella.

Toinen haara huolehtii moottoriosasta: diesel- ja nestekaasu-trukeilla säädöt EDC 15 VM, EDC 16 U31 ja EDC 17 CP20 sekä uudemmat EMR4 - EDC 17 CV52/CV54, kaasulaitteilla GCP. Toinen haara kytkeytyy trukkirakennon elektroniikkaan: sähköisen RX 60 -sarjan koneen ohjainlaite MCU ja hydrauliikan säätö VR, josta Jaltest lukee vain mittausarvoja ja ECU-tietoja. Kaapeli toimii Jaltest Link V8.1 ja V9 -ohjelmistoilla ja kuuluu Jaltest MHE -moduuliin.

EDUT

✔Kaksi haaraa yhdessä kaapelissa: moottoriosio ja trukkirakenne kytketään kerralla ilman uudelleenkytkentää.
✔Kattaa diesel-säädöt EDC 15 VM, EDC 16 U31, EDC 17 CP20 ja uudemmat EMR4 - EDC 17 CV52/CV54.
✔Kaasulaitteissa saavuttaa GCP-moottorinsäädön, sähköisen RX 60 -sarjan koneen ohjainlaitteen MCU.
✔Toimii Jaltest Link V8.1 ja V9 -ohjelmistoilla, joten molemmilla liitäntä-sukupolville.

HUOMIOITAVAA

✕Hydrauliikan säätö VR ei tuota virhekoodeja; siitä luet vain mittausarvoja ja ECU-tietoja.
✕Vanhimmalla diesel-säädöllä EDC 15 VM huolto-ohjeet eivät ole käytettävissä.
✕Jaltest tarjoaa lisätoimintoja vain EMR4-moottorinsäädöillä, ei muilla yksiköillä.
✕Vain kaksoisliitäntä 4+4-nastaisen Still-konektorin kanssa; muilla trukkivalmistajilla on oma liitin.

Käytöt ja toiminnot

Tämän kaksoisyhteyden kautta tavoitat Jaltest-ohjelmistolla sekä moottorinsäädön että trukkirakennon elektroniikan. Mitkä järjestelmät ovat käytettävissä, riippuu sarjasta ja käyttövoimasta: diesel, nestekaasu tai sähkö. Seuraavat yksiköt kuuluvat Jaltestin MHE-kattavuuteen.

Ohjainyksiköt, joita voit käyttää

  • EMR4 - EDC 17 CV52 ja EMR4 - EDC 17 CV54, diesel-moottorinsäätö commonrail-ruiskutuksella: Uudemman RX 70 -sarjan moottorinsäädöt, joissa lisätoiminnot.
  • EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) ja EDC 17 CP20 (CPY), diesel-moottorinsäätö: R 70 -sarjan moottorinsäädöt.
  • GCP, moottorinsäätöyksikkö: Kaasu- ja nestekaasu-laitteiden moottorinsäätö.
  • MCU, koneen ohjainlaite: Sähköisen RX 60 -sarjan keskiohjainlaite.
  • VR, hydraulijärjestelmä: Hydrauliikan säätö; Jaltest lukee siitä mittausarvoja ja ECU-tietoja, ei virhekoodeja.

Mitä voit tehdä

  • Virhekoodien lukeminen ja poistaminen: Ohjainlaitteen virheenoikoaismuistin lukeminen sekä havaittujen häiriöiden kuvaus.
  • Mittausarvojen tarkastelu: Ohjainlaitteeseen kytkettyjen sensorien nykyiset arvot numeroina ja kaaviomuodossa.
  • Huolto-ohjeiden konsultointi: Moottorinsäädöillä ja koneen ohjainlaitteella MCU, pois lukien EDC 15 VM.
  • Lisätoimintojen suorittaminen: Uudemman RX 70 -sarjan EMR4-moottorinsäädöjen lisämenettelyt.

Yhteensopivat ajoneuvot ja käytöt

Ratkaisevaa on liitin, ei malli. Tämä kaapeli sopii jokaiseen Still-trukiin, jossa on kaksoisliitäntä 4+4-nastaisen diagnostiikkakonektorin konepellissa. Jaltest sisältää seuraavat sarjat MHE-kattavuuteen; sisäisessä kuljetuksessa ei ole OBD-vaatimusta, joten kahden erillisen liittimen järjestely esiintyy myös uusemmissa sarjoissa.

Still:

  • R 70 -sarja: Diesel- ja nestekaasu-trukkivälineet (n. 1996–2007).
  • RX 20 -sarja: Sähkötrukki (n. 2005–2017).
  • RX 60 -sarja: Sähkötrukki (n. 2005–2019).
  • RX 70 -sarja: Diesel- ja nestekaasu-trukkivälineet (n. 2009–nykypäivä).
💡
Hyvä tietää: Kaksi 4-nastaista liitäntää sijaitsevat trukkin konepellissa, erillisinä moottoriosiolle ja trukkirakennelle. Tarkista ne trukista ennen tilaamista.

Pakkauksen sisältö

  • 1x Jaltest (JDC555A) | Still 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniset tiedot

Määritys Kuvaus
Merkki Jaltest (Cojali)
Viitteen numero JDC555A
Tyyppi Adapterikaapeli
Käyttökohde Stillin diesel-, LPG- ja sähköpainopostit
Pituus 28–30 cm
Liitäntä Jaltest Link V8.1 ja V9
Koneen puolen liitin 4+4-pin OBD (kaksi haaraa)
Laitteen puolen liitin 16-pin OBD2
Ohjausyksiköt EMR4 - EDC 17 CV52 ja CV54, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA ja CPY), GCP, MCU, VR
Segmentti Hissi- ja nostolaitteet
Jaltest-moduuli Jaltest MHE (sisäinen kuljetus- ja nostokalusto)
Osa kaapelisarjasta MHE-kaapelisarja painoposteihin (70002022)
