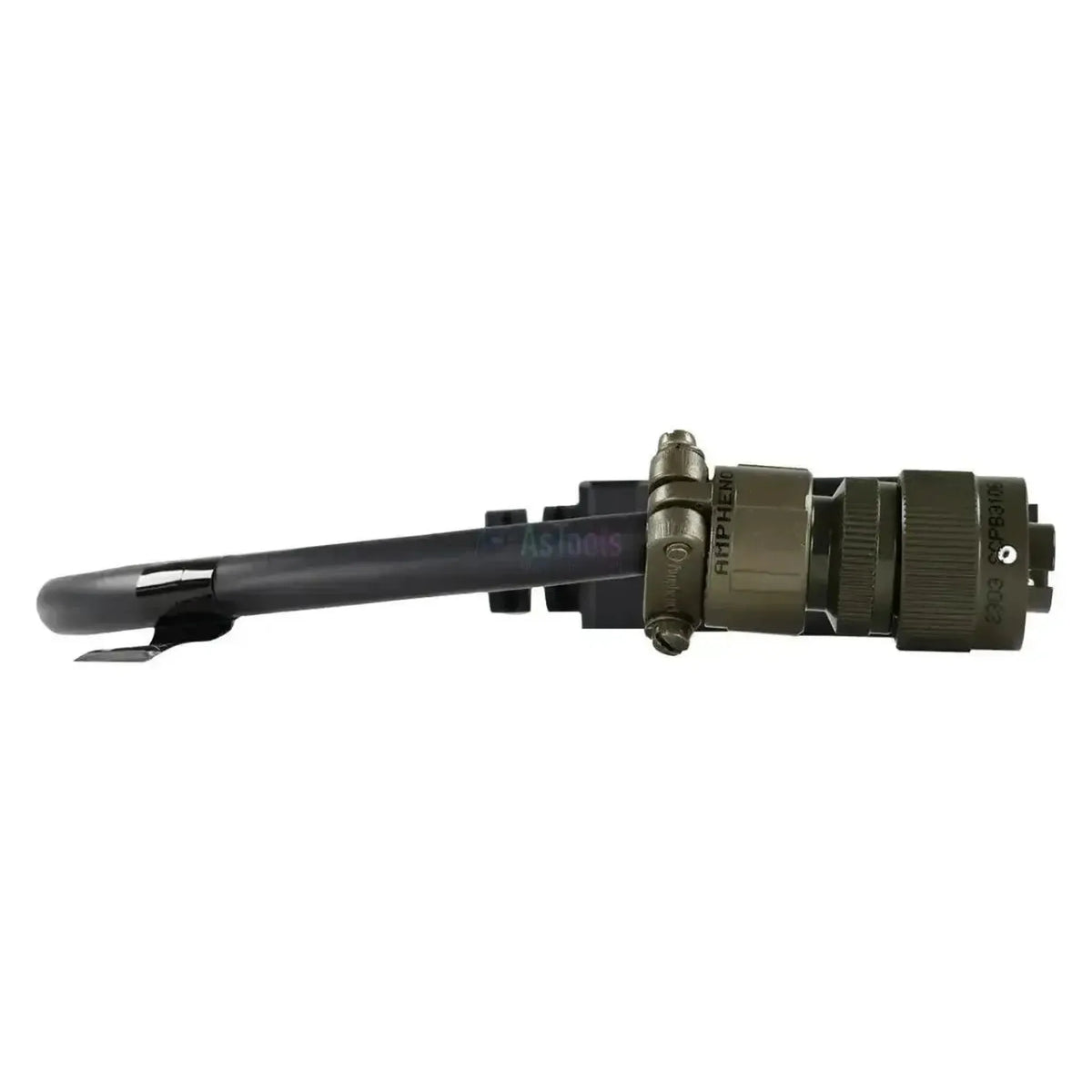

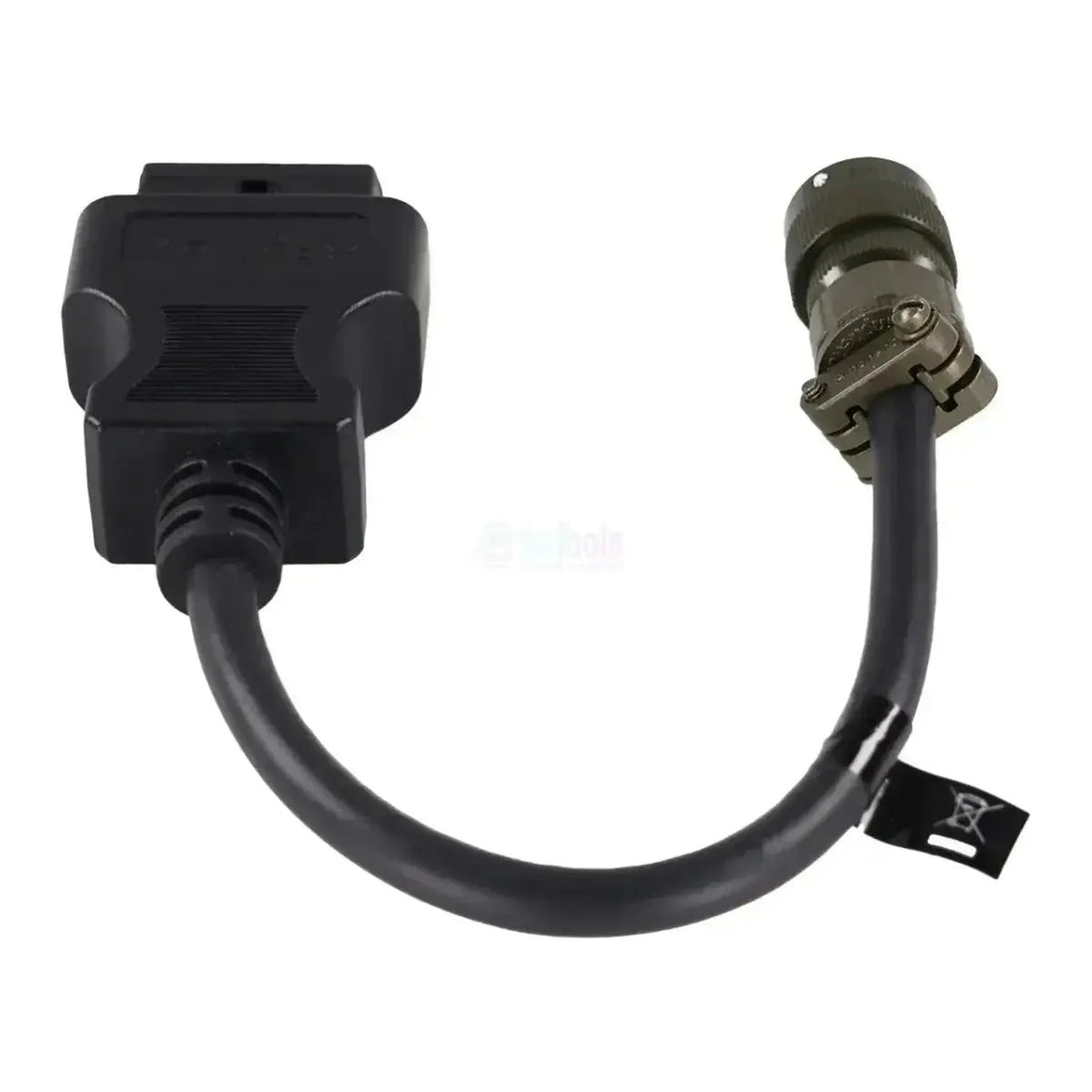

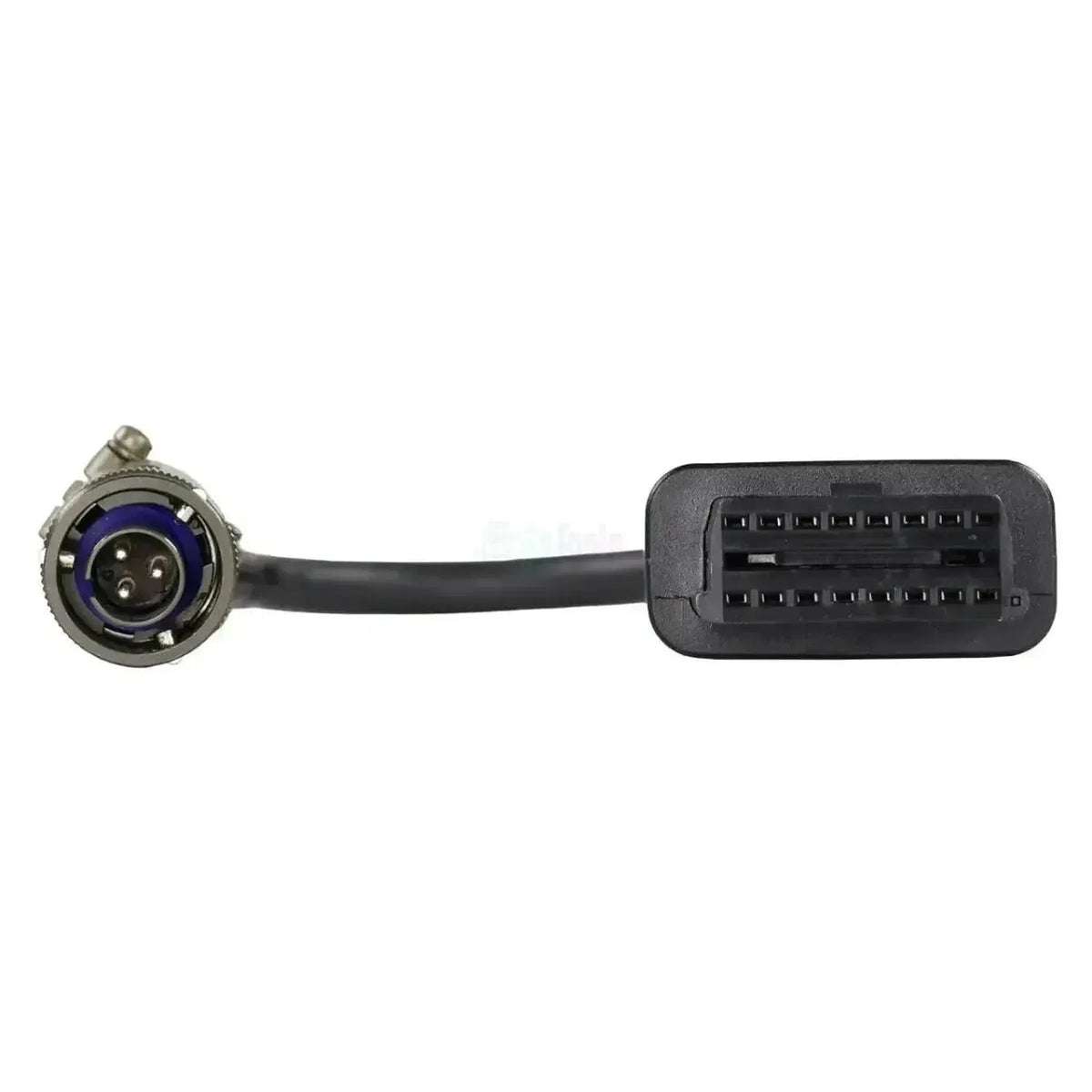

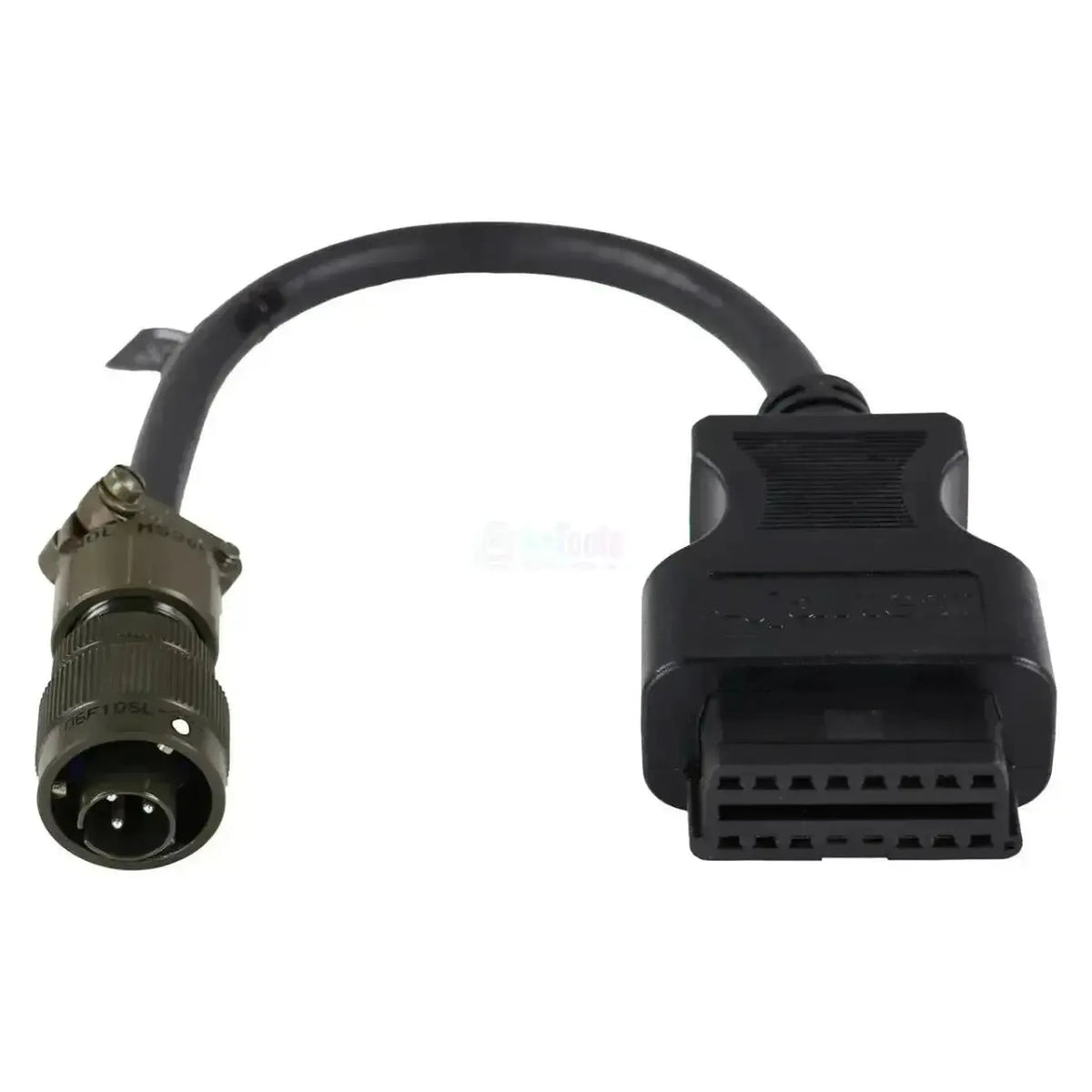

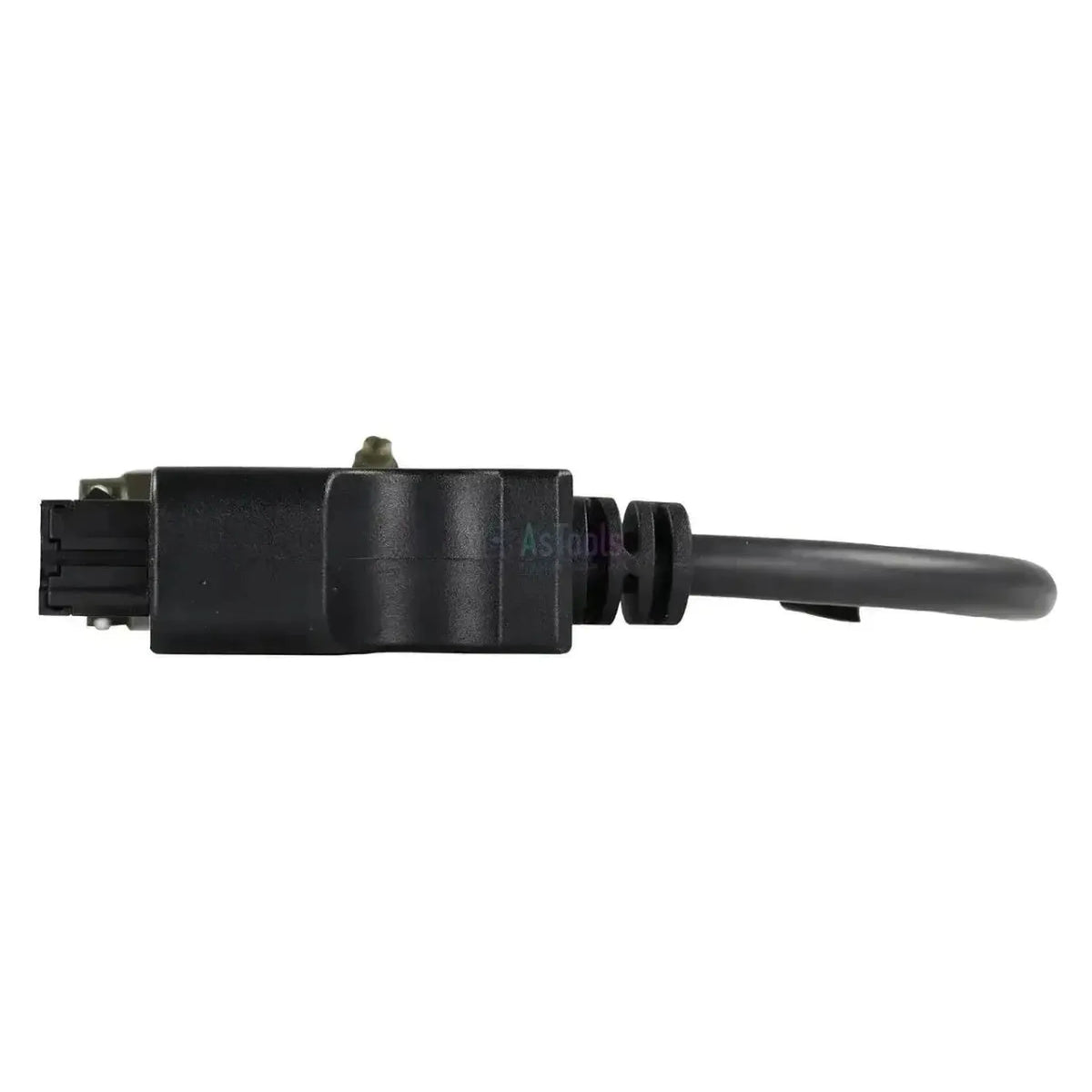

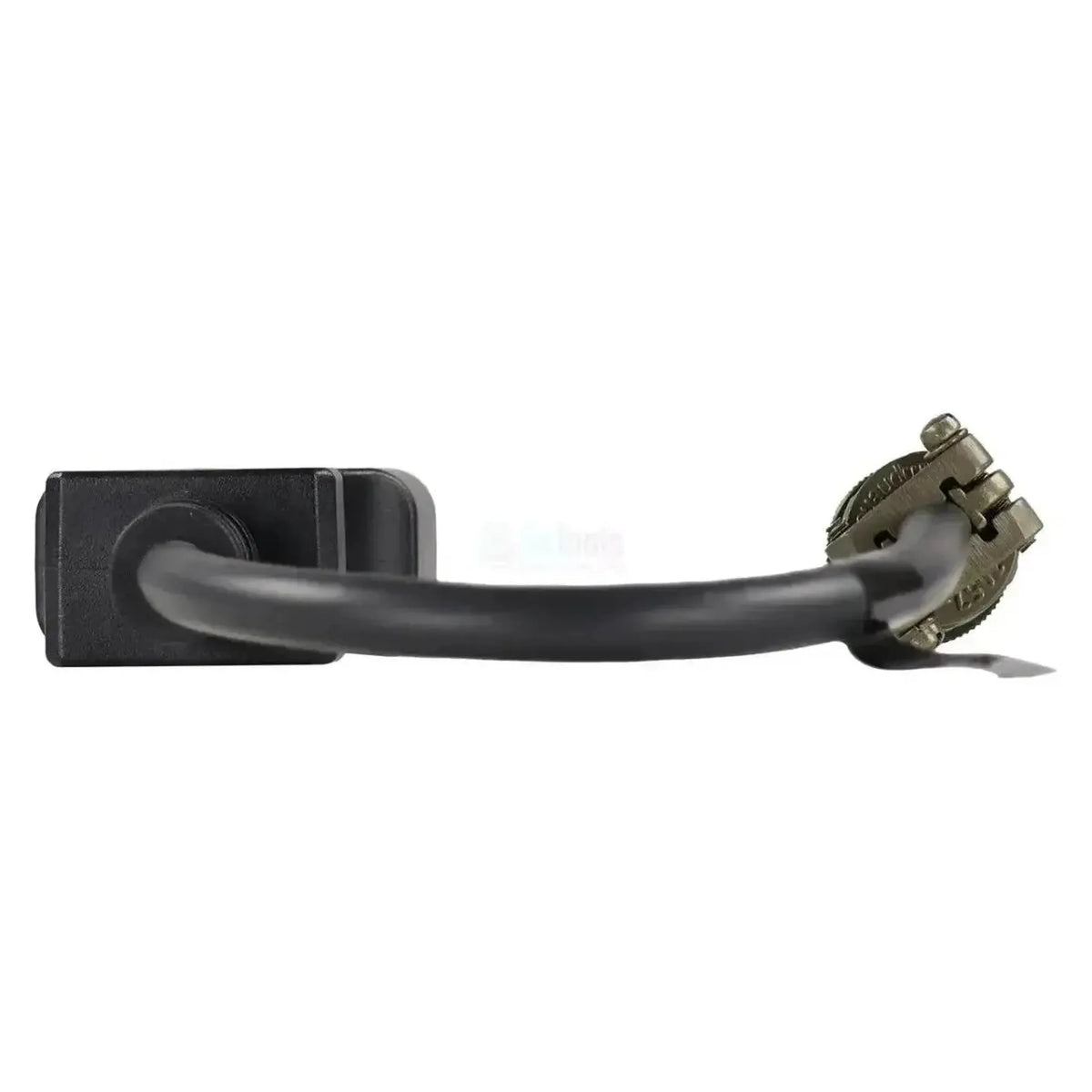

De Jaltest JDC501A verbindt de merkeigen 3-pins diagnoseaansluiting van Steyr-motoren met de 16-pins OBD2-bus waarop de diagnosekabel van de Jaltest Link past. Aan de machinezijde zit een ronde metalen bajonetconnector met kartelring, met een blauwe ring rond de zwarte contactdrager en drie ronde stiften. De kabel is 29-31 cm lang.
Via deze kabel bereikt u de twee Steyr-motorregelingen uit de dekking, EDC CAN en UIS 1.0, met foutcodes, meetwaarden en ECU-gegevens. Voor de 6-pins aansluiting is er de JDC502A, met een duidelijk grotere connector en een rode ring. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW en Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de Steyr-motor met 3-pins aansluiting. Jaltest brengt die regeleenheden samen in de dekkingsgroep Steyr Engines; de diagnoseaansluiting zit op of naast het motorblok.
Regeleenheden die u kunt benaderen
- EDC CAN: CAN-uitvoering motorregeling.
- UIS 1.0: Motoren met pomp-verstuivereenheden.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Meetwaarden: Met instelbare alarmgrenzen.
- ECU-gegevens: Gegevens van de regeleenheid.
Zo gebruikt u hem
- Connector controleren: Zoek de 3-pins connector met blauwe ring.
- Aansluiten: Zet de JDC501A vast met de bajonetsluiting.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest-kabel.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Steyr Engines en de regeleenheid.
Compatibele motoren en toepassingen
Bepalend is de motor, niet de machine waarin hij is ingebouwd. Steyr-motoren worden als losse aandrijving gemonteerd, waardoor Jaltest de dekking bij de motor zelf onderbrengt. Dezelfde motor staat daardoor bij de stationaire motoren en bij de binnenboordmotoren; of er een 3-pins of een 6-pins connector op uw motorblok zit, controleert u ter plekke.
Steyr:
- Steyr Engines: De dekkingsgroep met EDC CAN en UIS 1.0.
- Stationaire toepassingen: Machines en aggregaten met een ingebouwde Steyr-motor.
- Binnenboordmotoren: Steyr staat ook onder de Jaltest-dekking voor binnenboordmotoren.
Verpakkingsinhoud
- 1x Jaltest (JDC501A) | Steyr 3-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- OHW rakennus- ja maastokoneet
- Marine alukset
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 3-napainen OBD
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 29-31 cm
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
Käyttö
- Viitenumero
- JDC501A
- Ohjausyksiköt
- EDC CAN ja UIS 1.0 (moottorinohjaus)
Muut tekniset tiedot
- Toepassing
- Steyr-motoren met 3-pins diagnoseaansluiting
- Segment
- Verbrandingsmotor
- Interface
- Jaltest Link V8.1 en V9, via de 16-pins OBD2-diagnosekabel
- Nodig om te gebruiken
- Jaltest Link en een actieve licentie voor Jaltest OHW of Jaltest Marine
