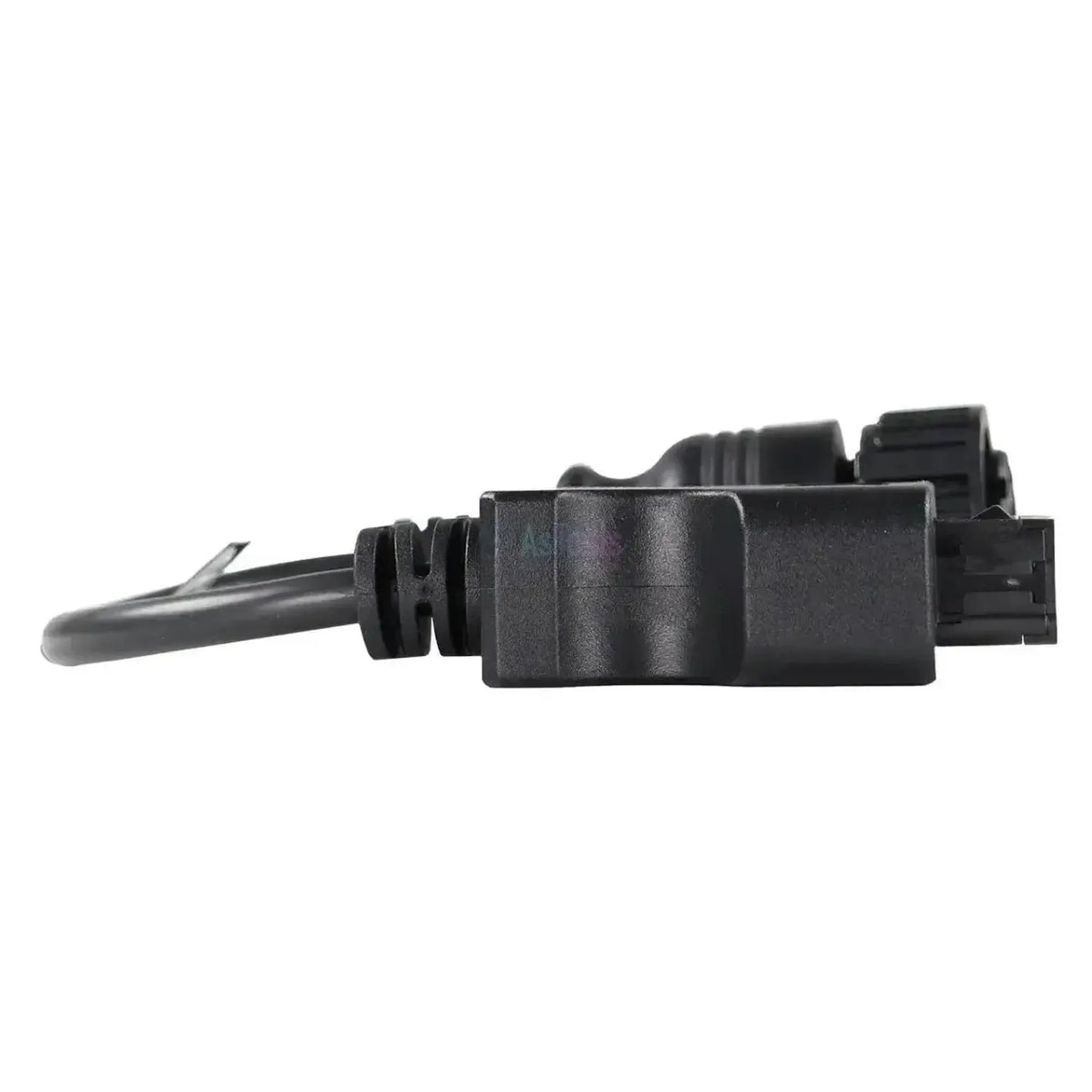

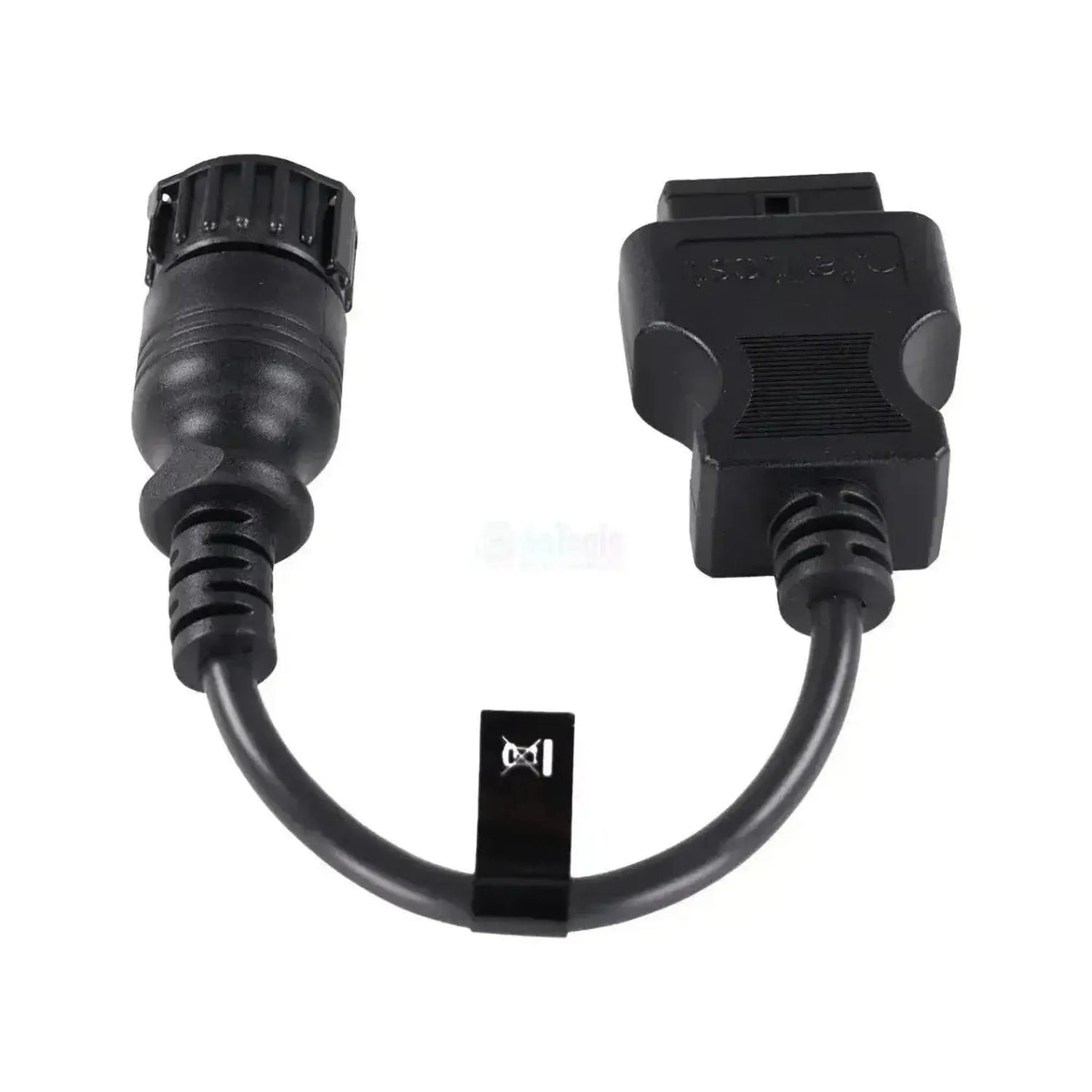

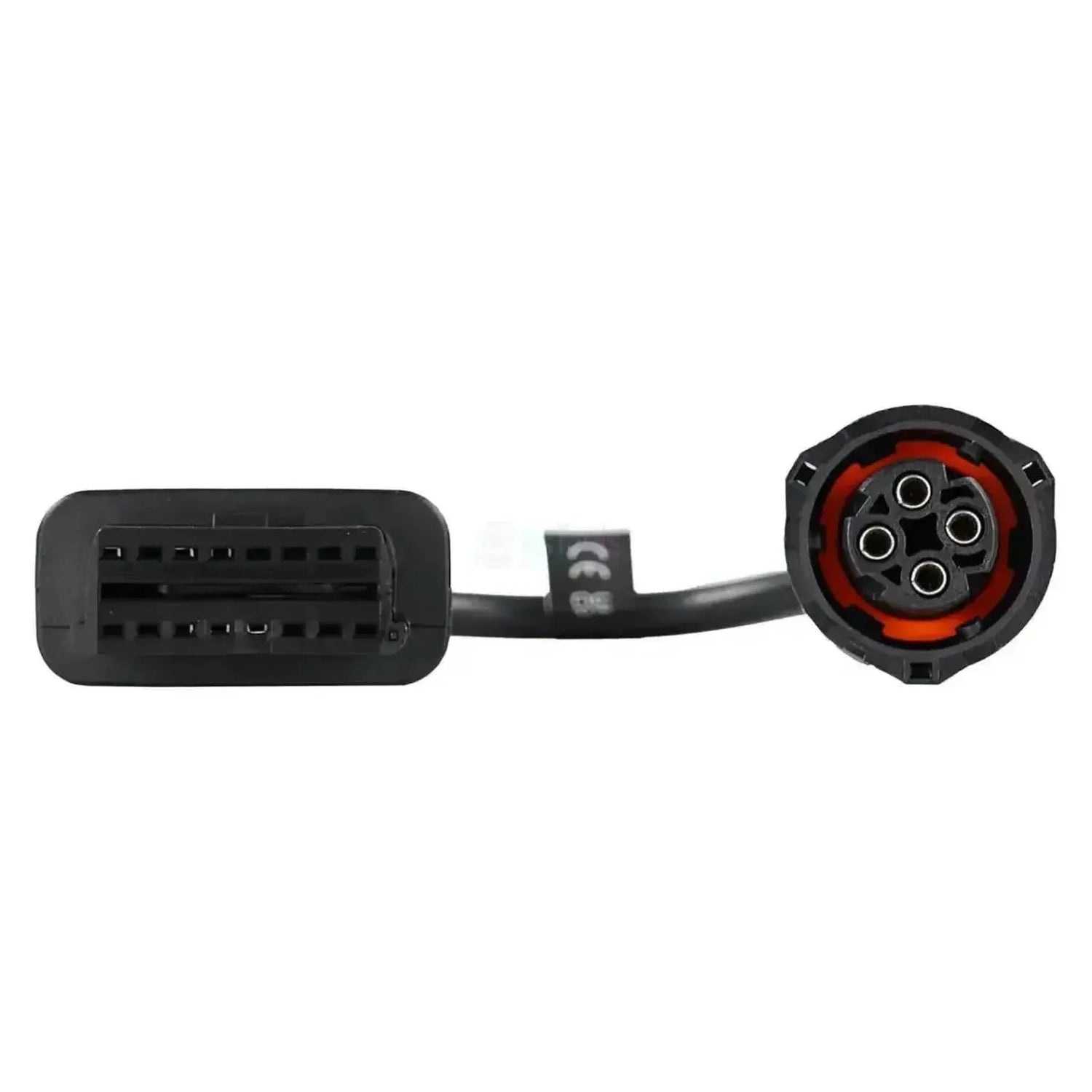

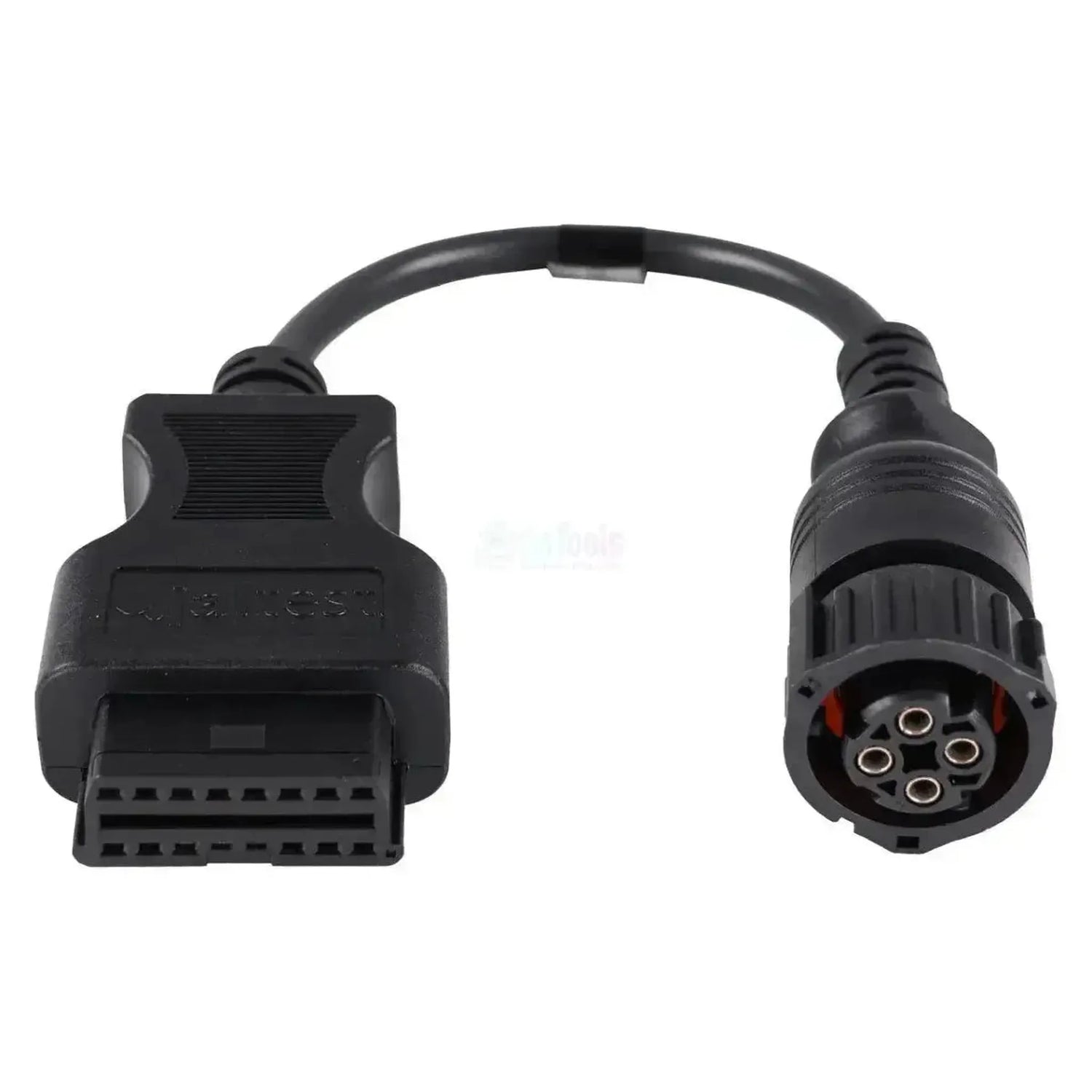

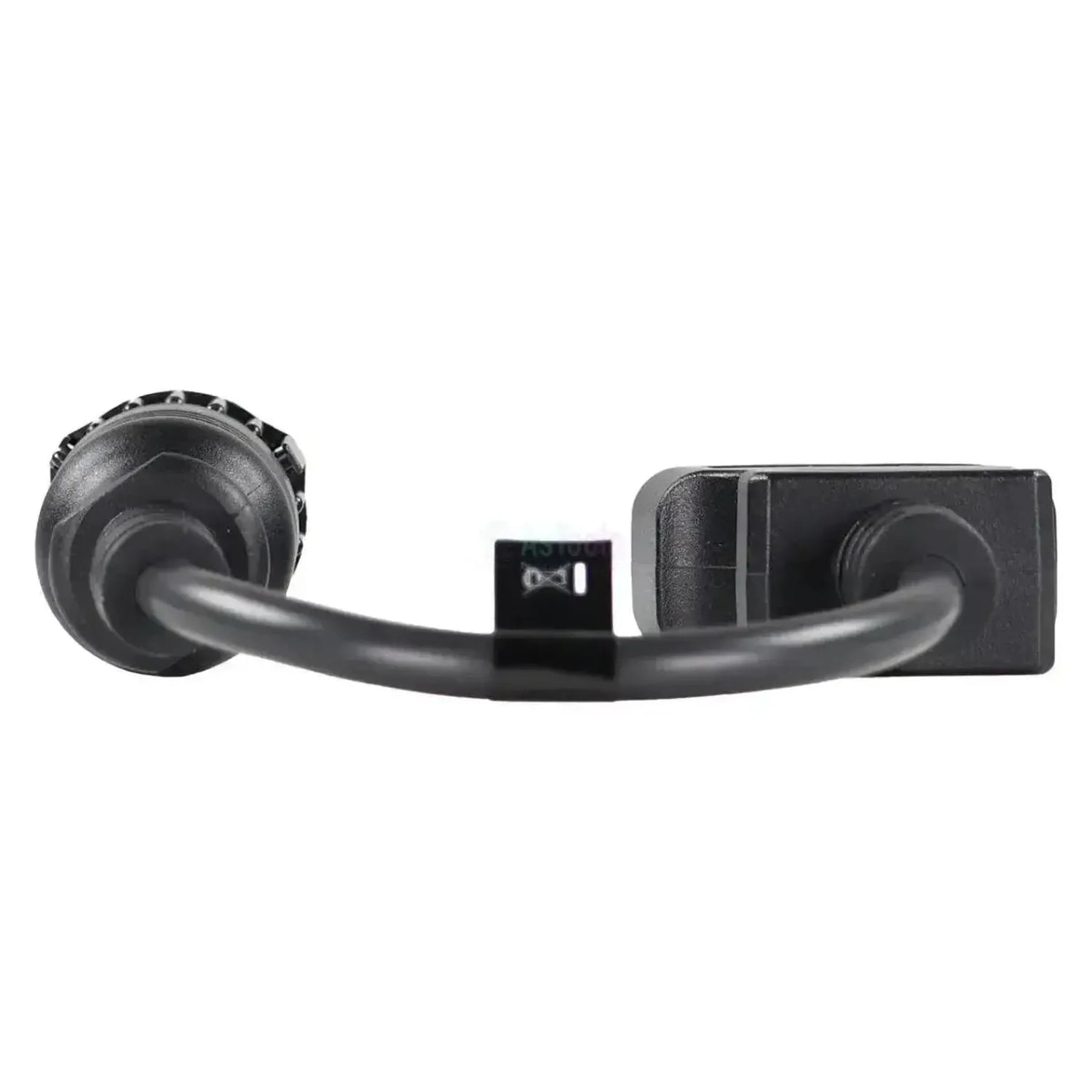

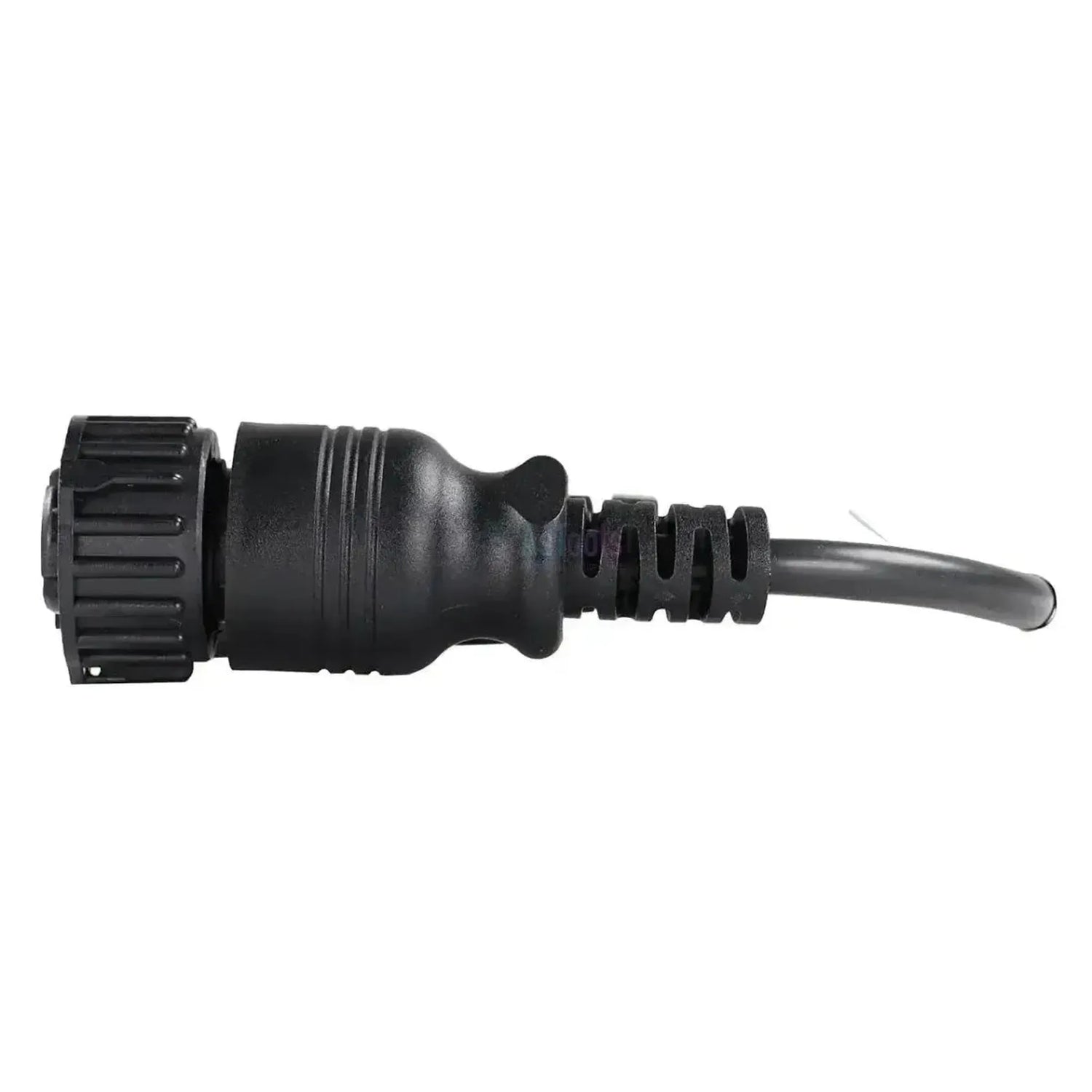

De Jaltest JDC532A is de CAN 4-pins diagnosekabel voor Scania-motoren. Aan de machinezijde zit een ronde zwarte bajonetconnector met een geribbelde koppelring en vier contactbussen rond een gecodeerd midden. Aan de interfacezijde zit de zwarte 16-pins OBD2-stekker. Het snoer meet 28 tot 30 cm, zonder module of aparte voedingstak.
De kabel bedient de CAN-lijn van de nieuwere Scania-motorgeneratie; de seriële RS232-lijn van de oudere motoren loopt via de JDC531A. De kabel is opgegeven voor de Jaltest Link V8.1 en V9. Omdat de stekker bij de motor hoort, komt u hem tegen in uiteenlopende machines en op binnenboordmotoren.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert de Jaltest-software het motormanagement van de Scania-motor over de CAN-lijn. Het gaat om de regelingen op pomp-verstuivereenheden. De regelingen op in-line inspuitpomp zitten op de RS232-lijn.
Regeleenheden die u kunt benaderen
- EMS PDE: Pomp-verstuivereenheden.
- EDC MS6.2: Pomp-verstuivereenheden.
Wat u kunt doen
- Foutcodes: Lezen en wissen per regeleenheid.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Alarmgrenzen: Signaal bij waarden buiten bereik.
- ECU-gegevens: Serienummer en softwareversie.
Zo gebruikt u hem
- Stekker controleren: Zoek de ronde 4-pins stekker op de motor.
- Aansluiten: Steek de connector erop en draai de ring vast.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Scania en de motorregeling.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het merk van de machine. Deze kabel past op elke Scania-motor met de ronde 4-pins CAN-diagnoseaansluiting. Onderstaande motorreeksen voert Jaltest in de dekking, van de DC09 tot en met de DC16. Welke stekker er op uw motor zit, controleert u ter plekke.
Scania:
- DC09-serie: De negenliter industriemotoren.
- DC12-serie: De twaalfliter uitvoeringen.
- DC13-serie: De dertienliter industriemotoren.
- DC16-serie: De zestienliter V8-motoren.
Toepassingen:
- Ingebouwd: In graafmachines, kranen, landbouwmachines en hefwerktuigen.
- Overig: Aggregaten en binnenboordtoepassingen.
Verpakkingsinhoud
- 1x Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- AGV maatalous
- OHW rakennus- ja maastokoneet
- MHE sisäinen kuljetus
- Marine alukset
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
Käyttö
- Viitenumero
- JDC532A
- Ohjausyksiköt
- EMS PDE ja EDC MS6.2 (moottorinhallinta)
- Käyttöön tarvitaan
- Jaltest Link V8.1 tai V9
Muut tekniset tiedot
- Toepassing
- Scania-motoren met 4-pins CAN-diagnoseaansluiting
- Aansluiting machinezijde
- 4-pins CAN, ronde bajonetconnector
- Segment
- Verbrandingsmotor
