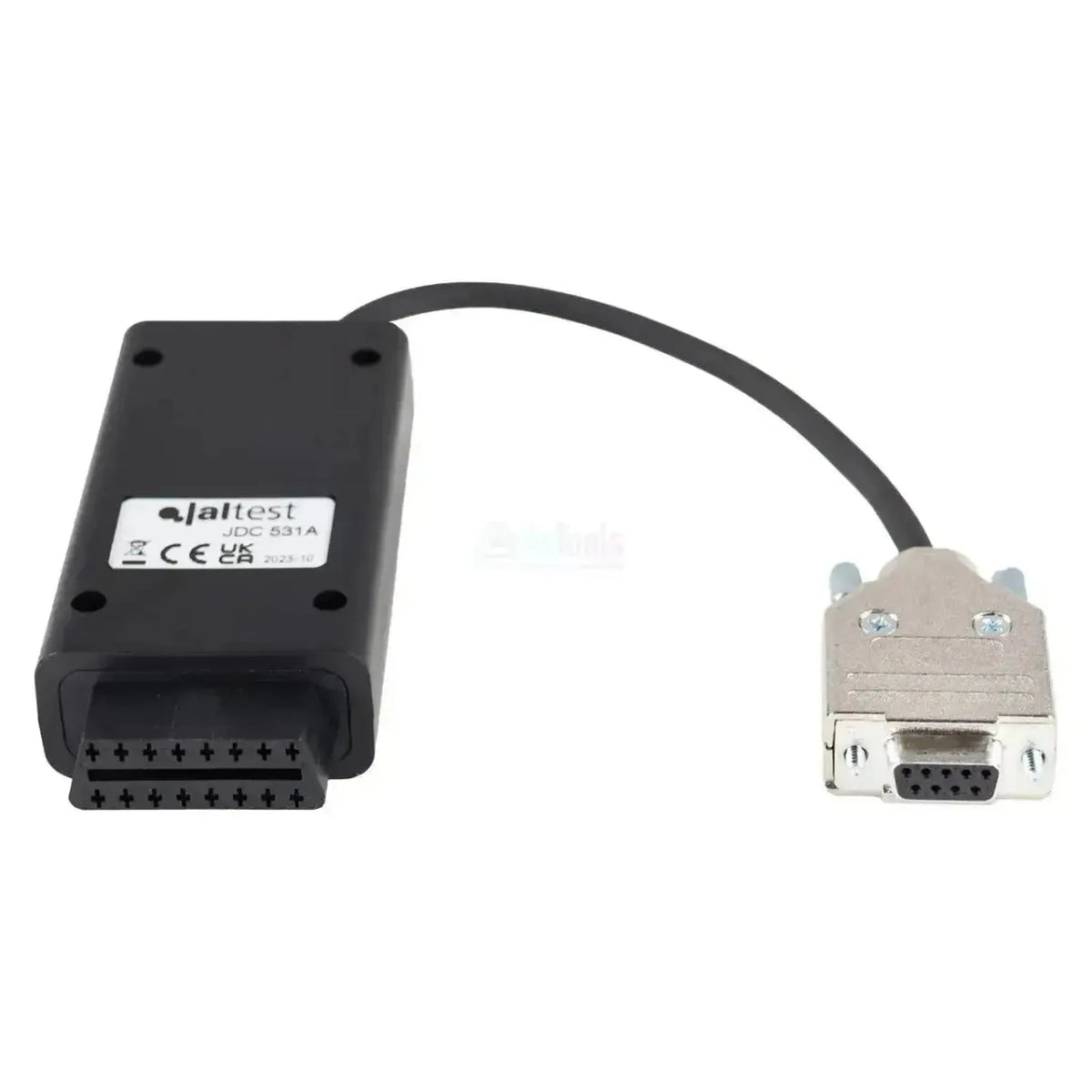

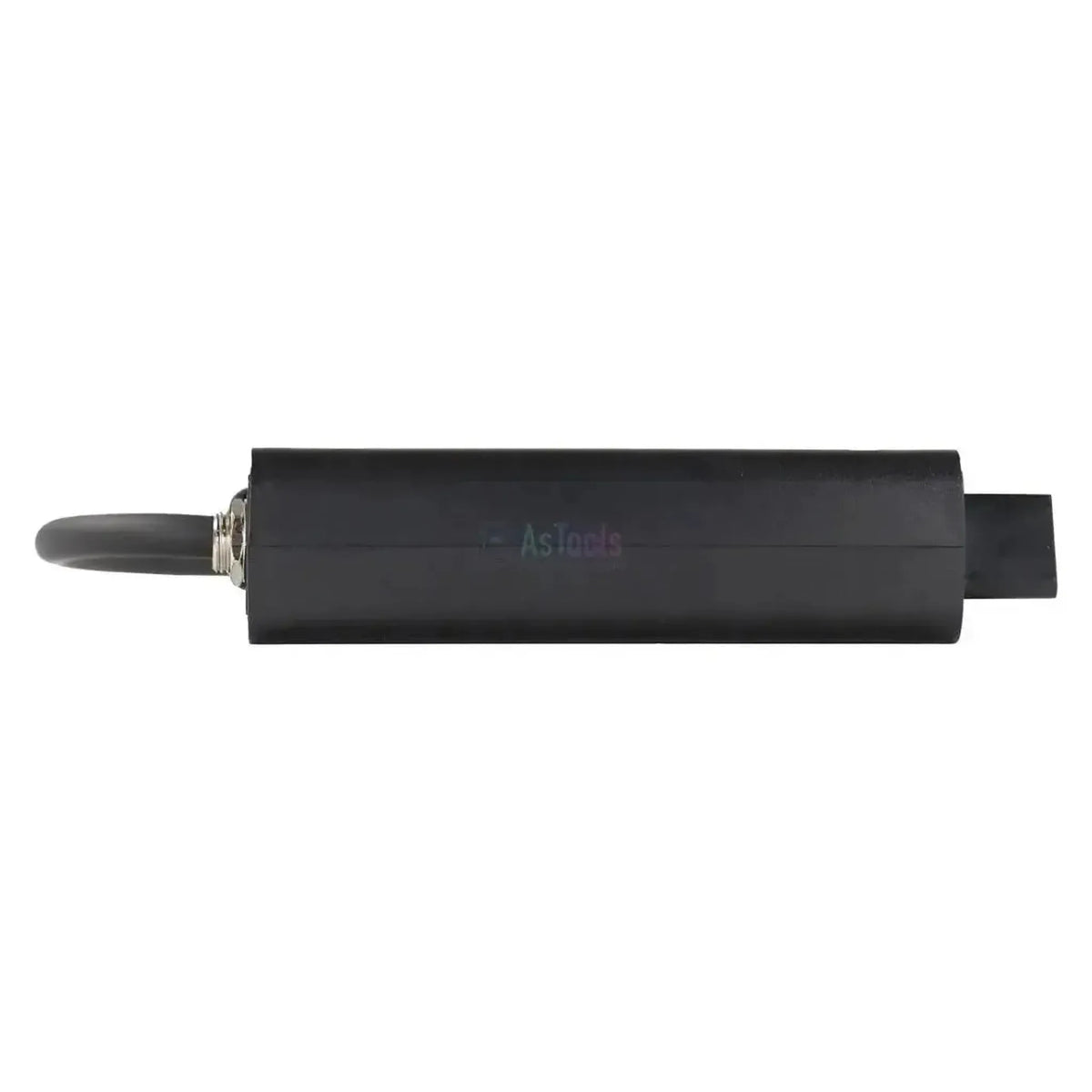

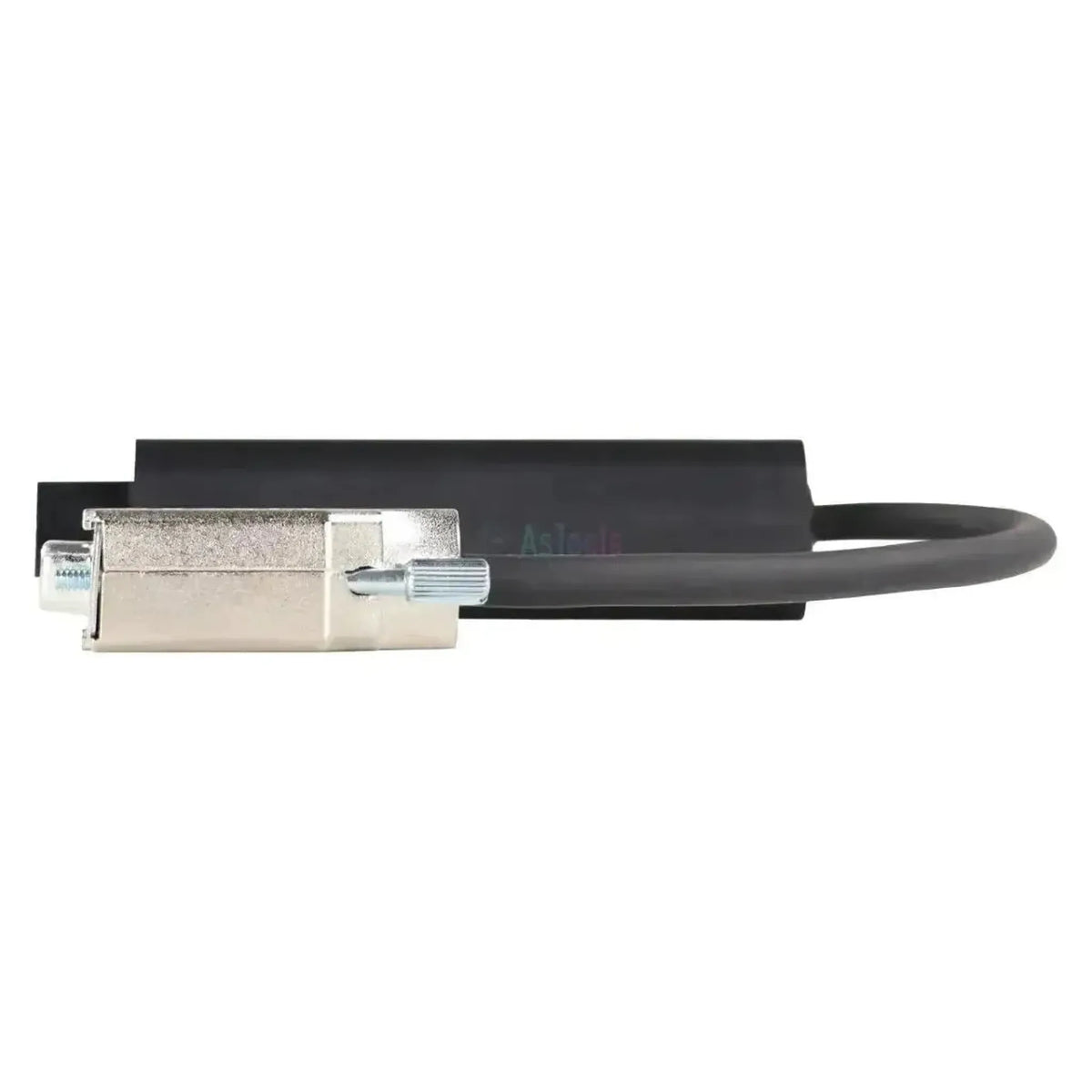

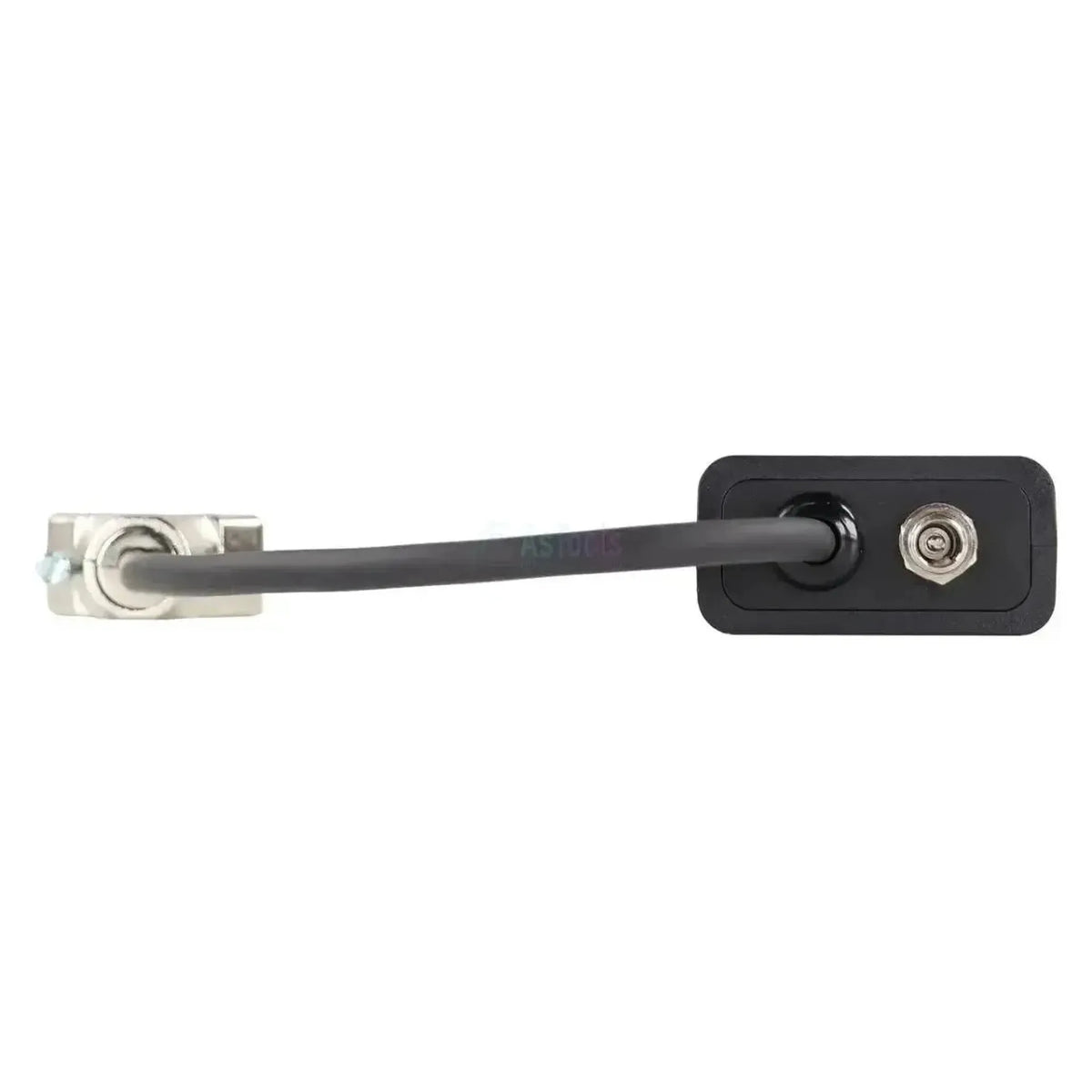

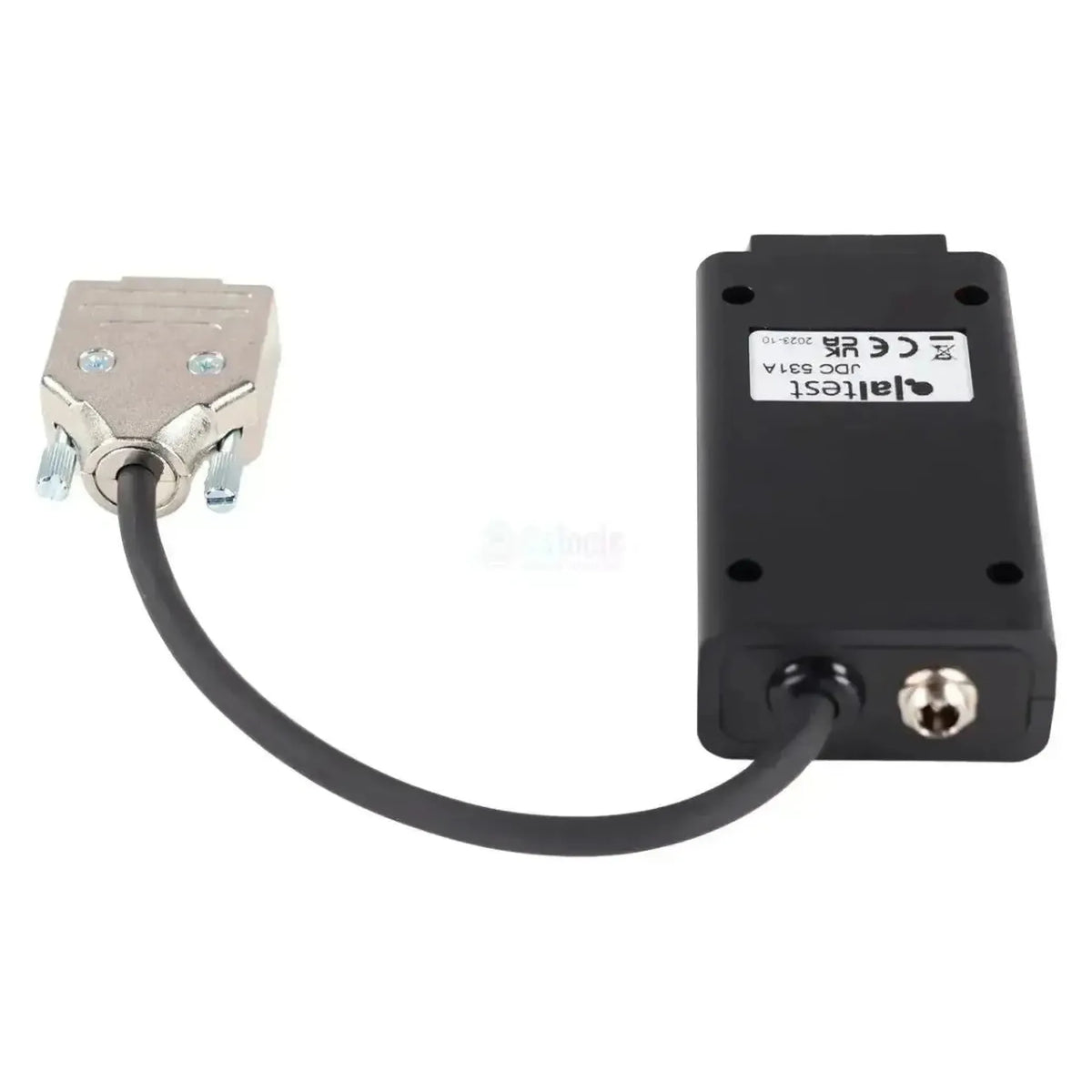

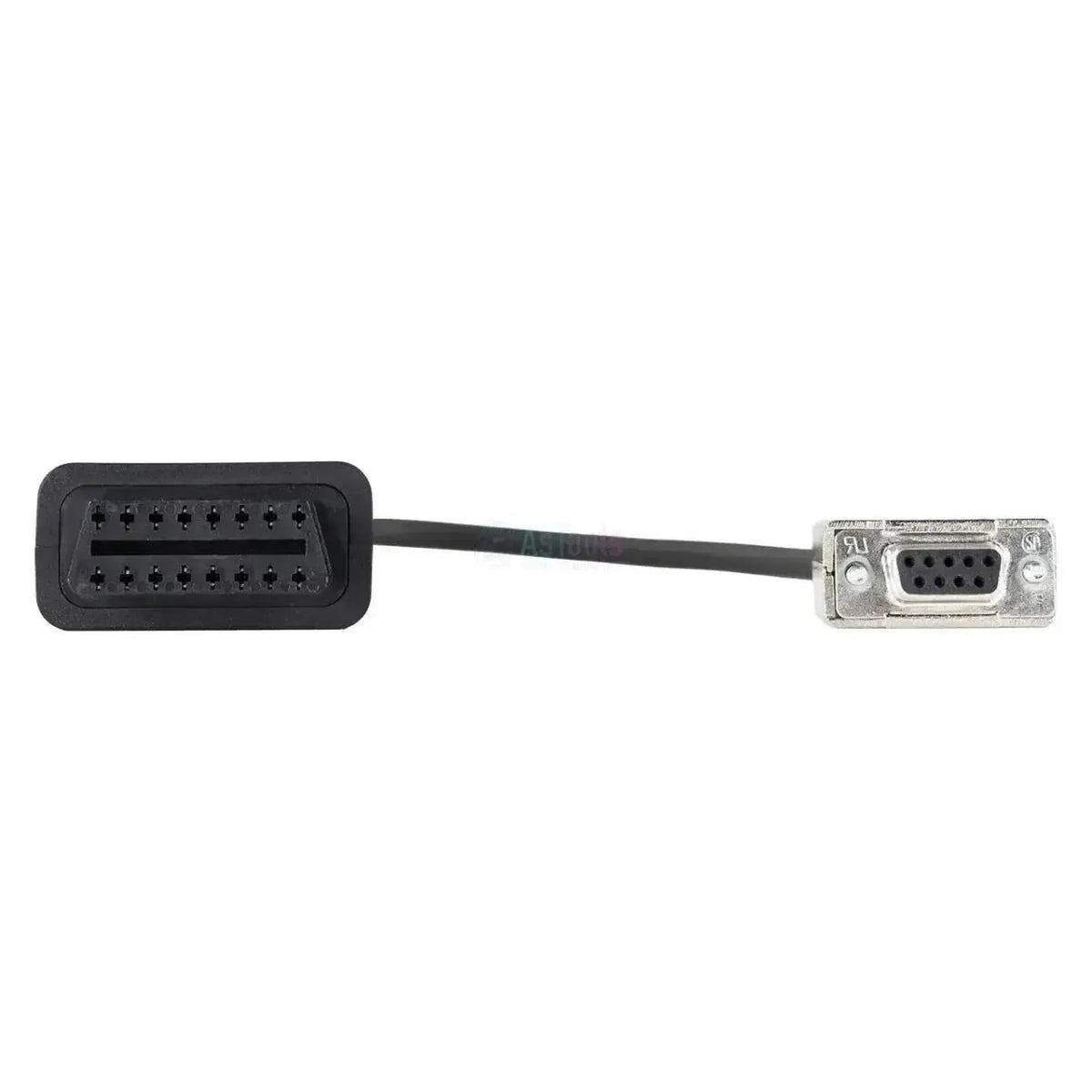

De Jaltest JDC531A is de RS232-diagnosekabel voor Scania-motoren. Aan de machinezijde zit een 9-pins D-sub met negen contactbussen in een metalen afschermkap, die u met twee kartelschroeven vastzet. Aan de interfacezijde zit de zwarte 16-pins OBD2-stekker. Het snoer meet 28 tot 30 cm.
Halverwege de kabel zit een zwarte module met eigen voeding; de aftakking eindigt in een sigarettenaanstekerstekker. De kabel bedient de seriële RS232-lijn van de oudere Scania-motorgeneratie; de nieuwere CAN-lijn loopt via de JDC532A. De kabel is opgegeven voor de Jaltest Link V8.1 en valt onder Jaltest OHW en Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert de Jaltest-software het motormanagement van de Scania-motor. Welke regeleenheid u bereikt, bepaalt de diagnosestekker op de motor en niet het motortype. Op de RS232-lijn gaat het om de regelingen op in-line inspuitpomp en op pomp-verstuivereenheden.
Regeleenheden die u kunt benaderen
- DEC2 (V7.0): In-line dieselinspuitpomp.
- EDC MS5: In-line dieselinspuitpomp.
- EDC MS6.2: Pomp-verstuivereenheden.
- EMS PDE: Pomp-verstuivereenheden.
Wat u kunt doen
- Foutcodes: Lezen en wissen per regeleenheid.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Alarmgrenzen: Signaal bij waarden buiten bereik.
- ECU-gegevens: Serienummer en softwareversie.
Zo gebruikt u hem
- Stekker controleren: Zoek de 9-pins D-sub in de motorruimte.
- Aansluiten: Zet de D-sub vast met de kartelschroeven.
- Voeding: Steek de stekker in een 12 volt-aansluiting.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Uitlezen: Kies Scania en de motorregeling.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het motortype. Deze kabel past op elke Scania-motor met de 9-pins RS232-diagnoseaansluiting in een metalen kap. Onderstaande motorreeksen voert Jaltest in de dekking, van de DC09 tot en met de DC16. Welke stekker er op uw motor zit, controleert u ter plekke.
Scania:
- DC09-serie: De negenliter industriemotoren.
- DC12-serie: De twaalfliter uitvoeringen.
- DC13-serie: De dertienliter industriemotoren.
- DC16-serie: De zestienliter V8-motoren.
Toepassingen:
- Ingebouwd: In off-highway machines, aggregaten en schepen.
- Binnenboord: Scania staat bij Jaltest ook onder de binnenboordmotoren.
Verpakkingsinhoud
- 1x Jaltest (JDC531A) | Scania 9-pins RS232 – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- OHW rakennus- ja maastokoneet
- Marine alukset
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 9-napainen RS232 D-sub
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
Käyttö
- Viitenumero
- JDC531A
- Ohjausyksiköt
- DEC2 (V7.0), EDC MS5, EDC MS6.2 ja EMS PDE
- Käyttöön tarvitaan
- Jaltest Link V8.1 ja 12 voltin liitäntä
Muut tekniset tiedot
- Toepassing
- Scania-motoren met 9-pins RS232-diagnoseaansluiting
- Segment
- Verbrandingsmotor
