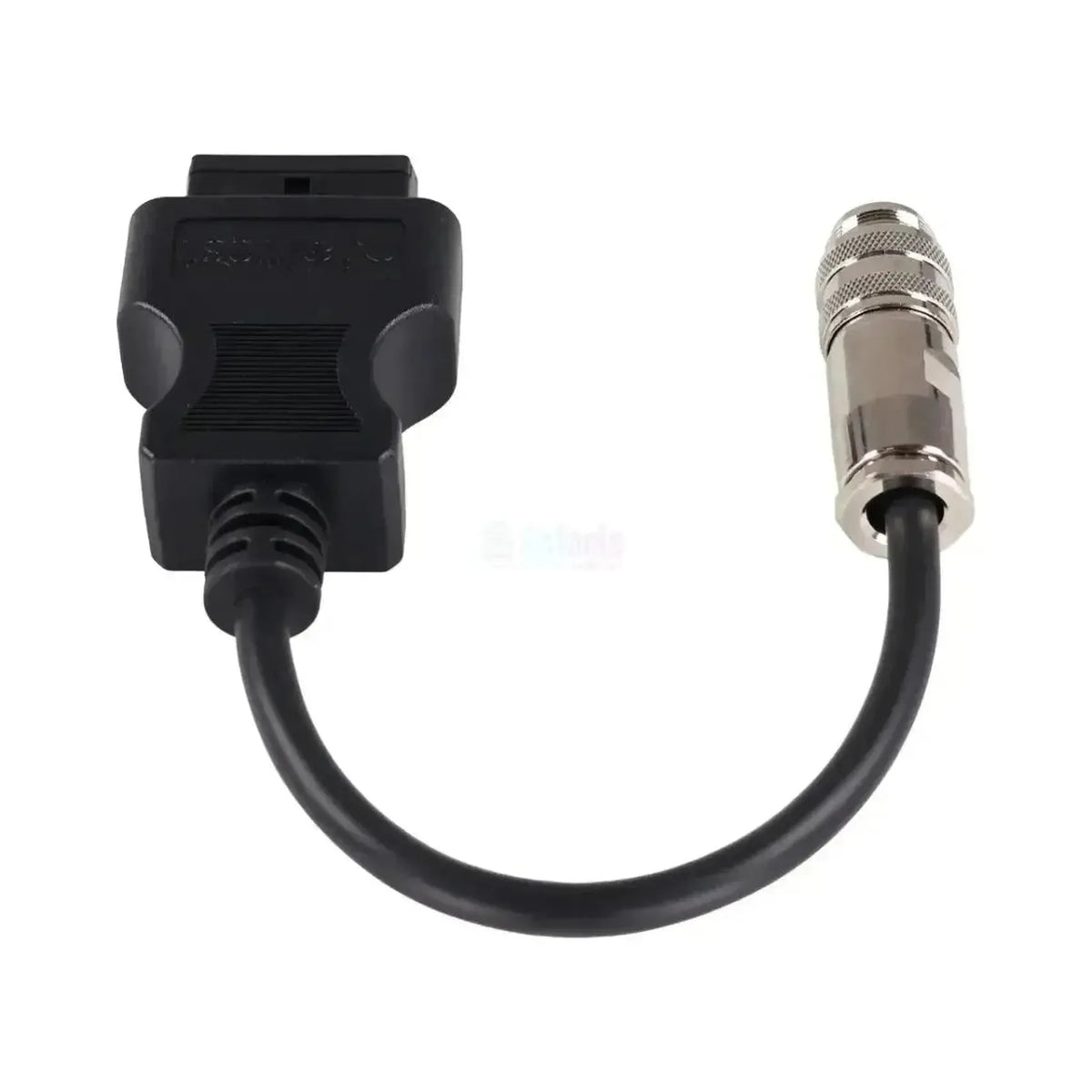

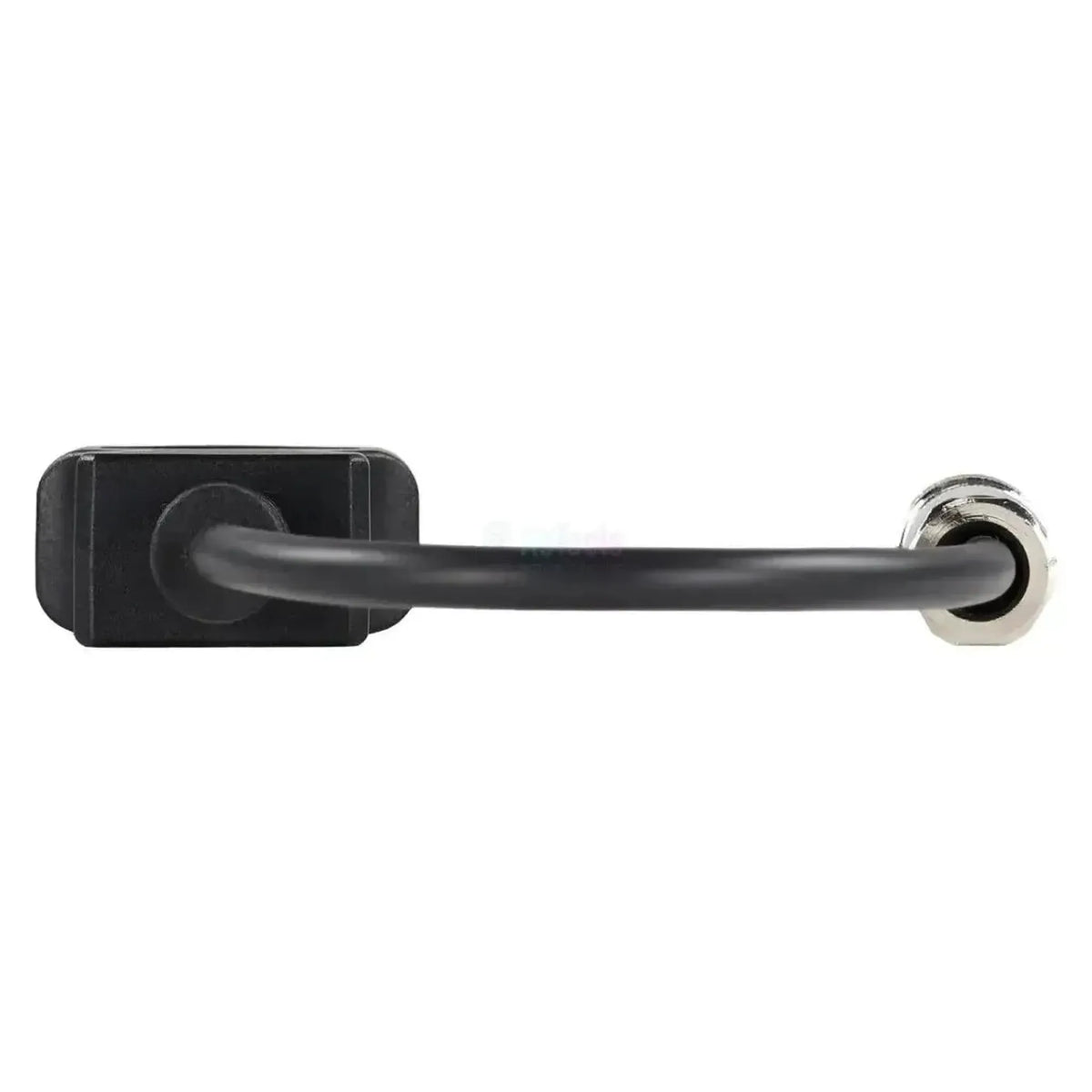

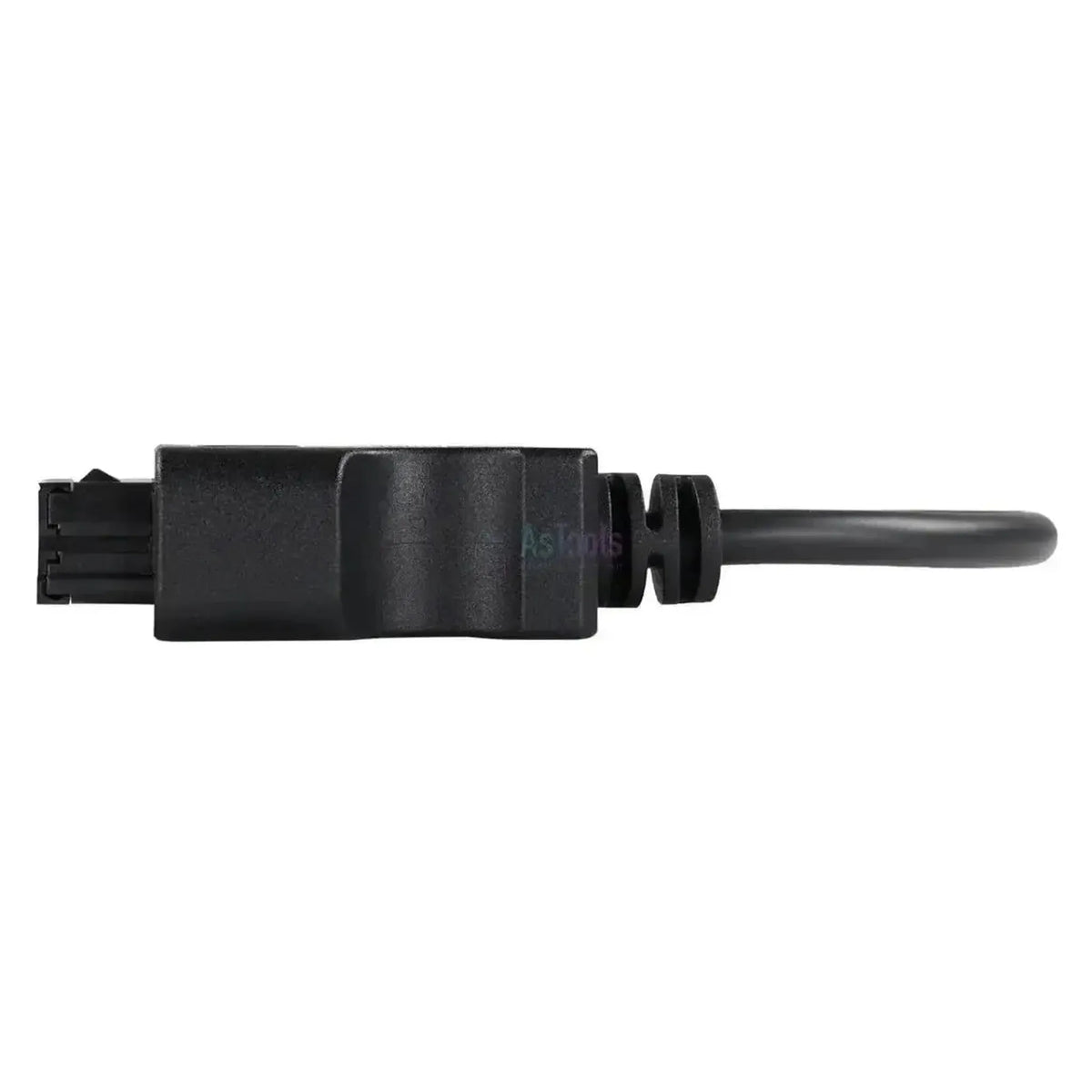

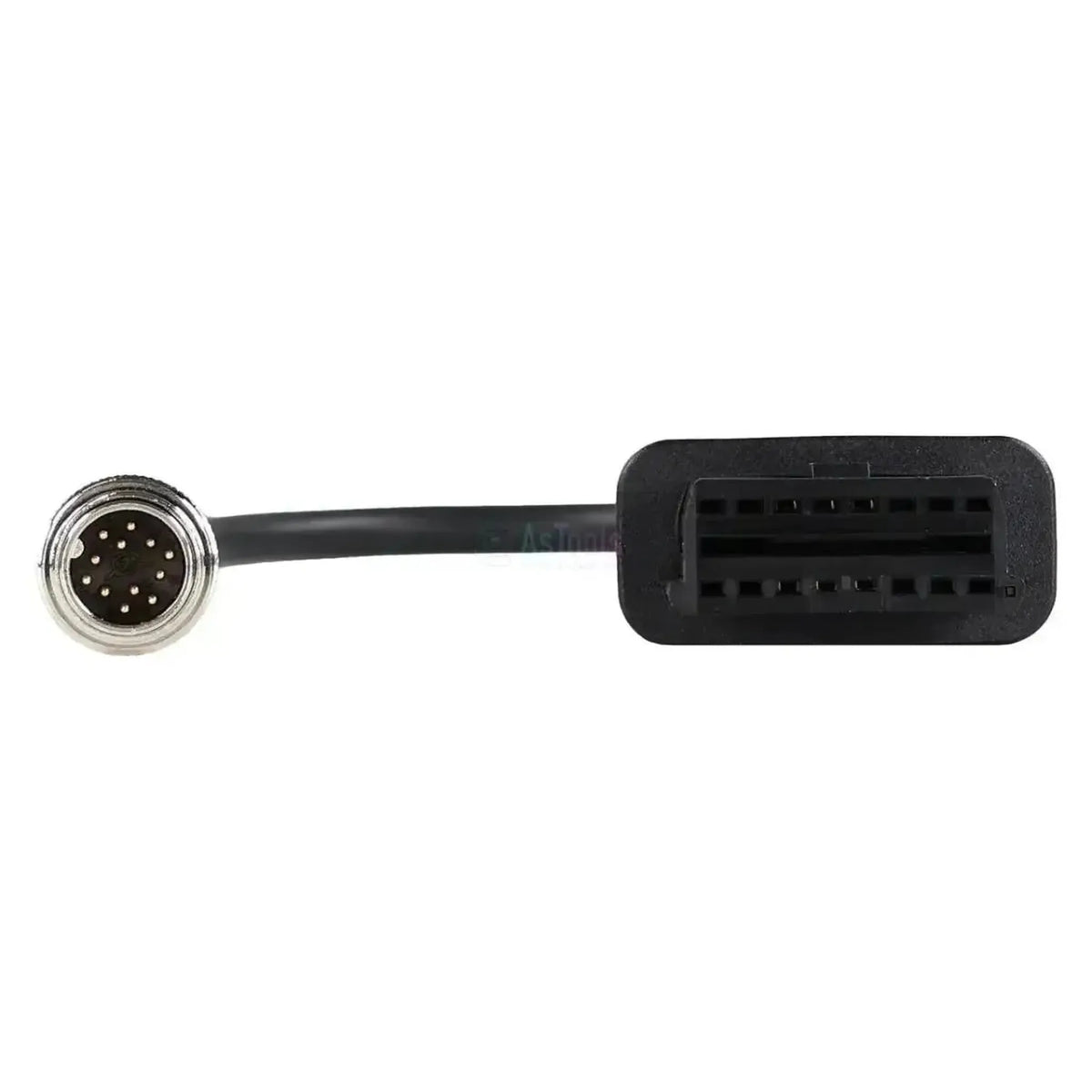

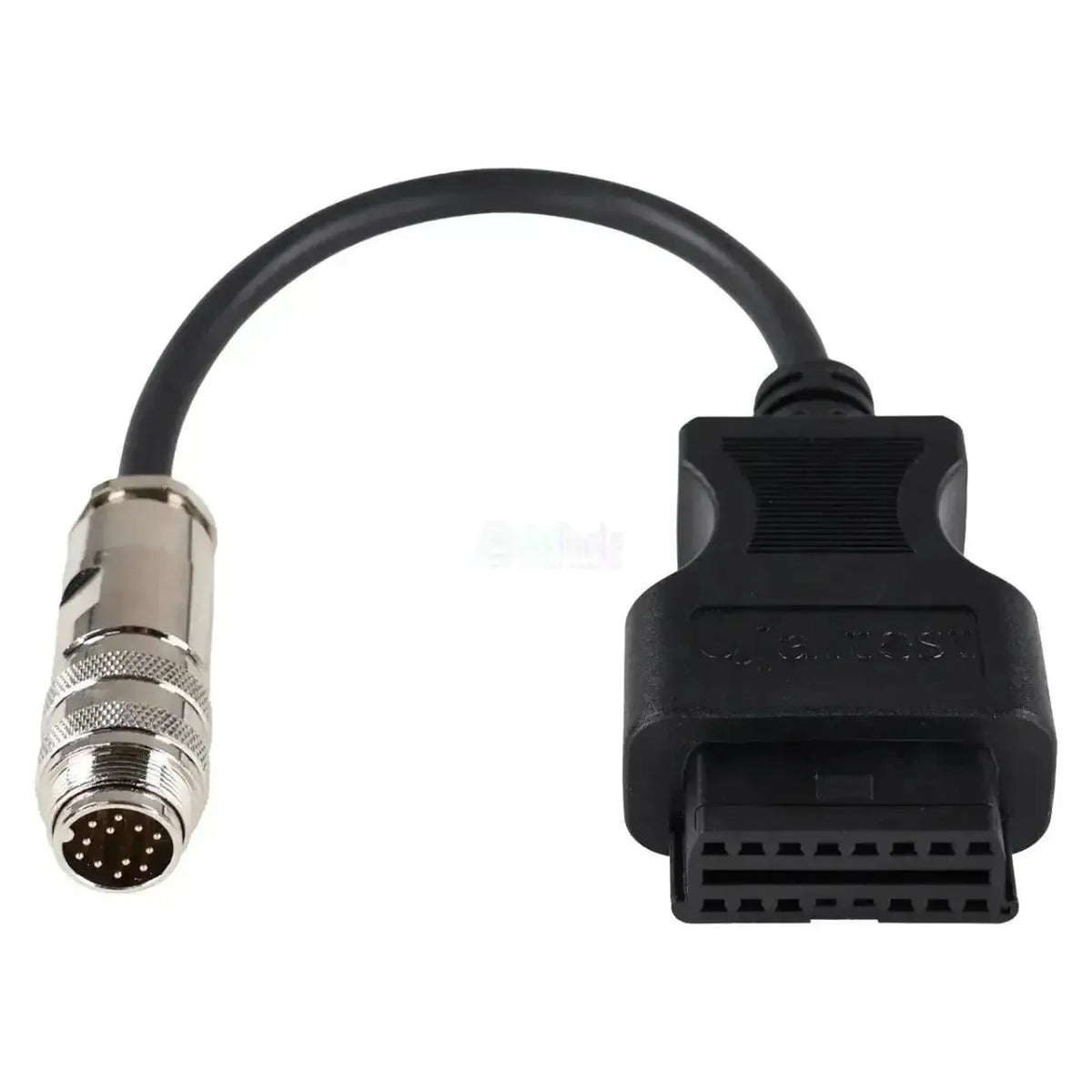

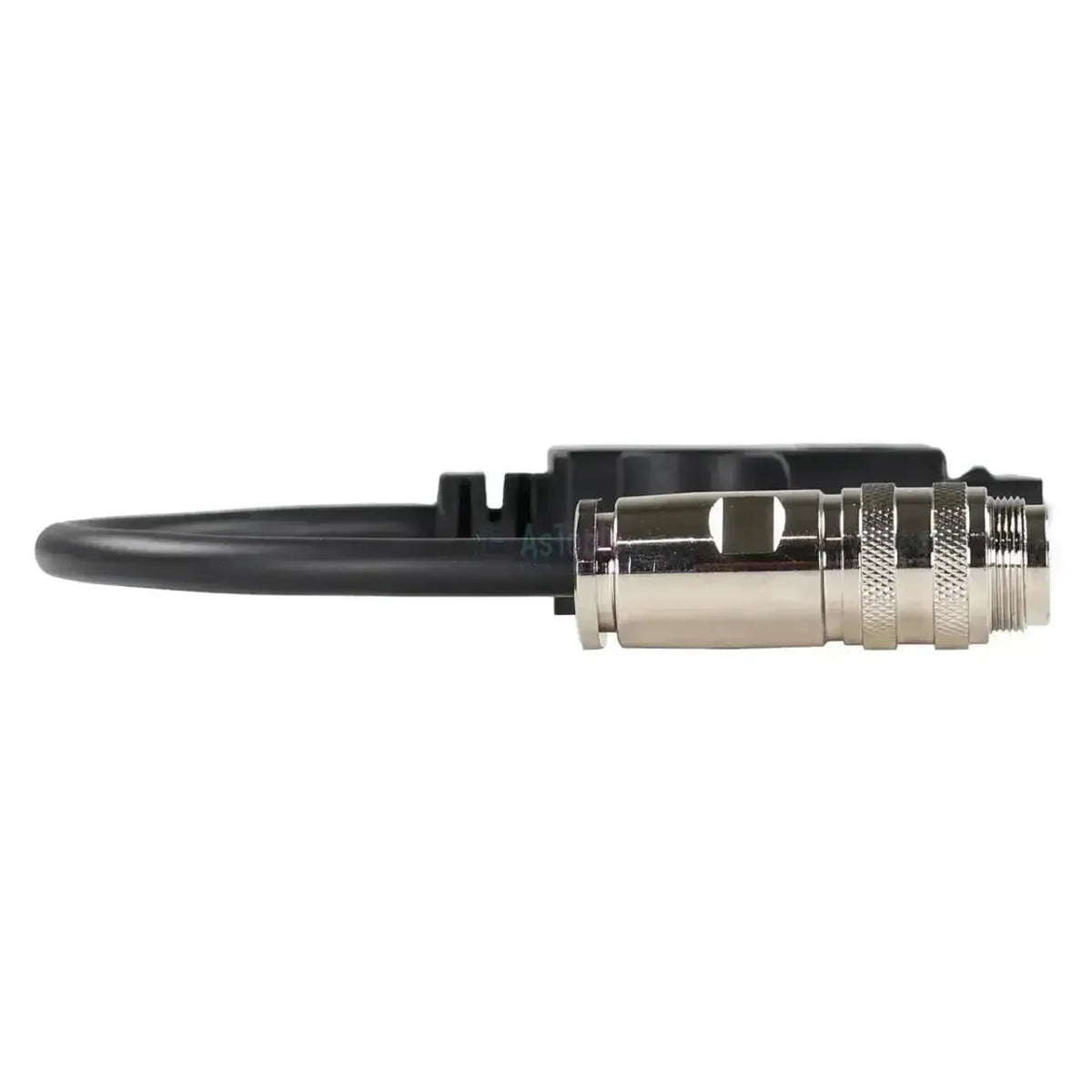

De Jaltest JDC510A verbindt de 12-pins diagnoseaansluiting van MTU-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een verchroomde metalen ronde connector met kartelring en schroefkoppeling, met twaalf vergulde pennen in het contactvlak. Die connector gaat op de diagnoseaansluiting op of naast het motorblok. De kabel is 28 tot 30 cm lang, heeft een zwarte mantel en loopt zonder tussenhuis van de ene stekker naar de andere.
Met de kabel aangesloten bereikt de Jaltest-software de ADEC-generatie (ECU-7 voor Tier 2 en ECU-9 voor Tier 3) en de oudere MDEC ECU4 C2- en DDEC-uitvoeringen van de Series 4000. Alleen bij DDEC IV staan de onderhoudsintervallen erbij. MTU staat bij Jaltest zowel onder de stationaire motoren als onder de binnenboordmotoren, met dezelfde regeleenheden. De kabel is opgegeven voor Link-versie V8.1 en valt onder Jaltest OHW en Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die MTU-motoren in aggregaten, zware machines en schepen uitlezen. Wat u kunt uitvoeren, hangt af van de regeleenheid in de motor en van de Jaltest-module waaronder de motor valt.
Regeleenheden die u kunt benaderen
- ADEC ECU-7: Commonrail, Tier 2-motoren.
- ADEC ECU-9: Commonrail, Tier 3-motoren.
- MDEC ECU4 C2: De generatie vóór ADEC.
- DDEC IV: Pomp-verstuivers, met onderhoud.
- Series 4000 DDEC: V12 en V16, Tier 1.
Wat u kunt doen
- Foutcodes: Lezen en wissen, met omschrijving.
- Meetwaarden: Live bekijken, met alarmgrenzen.
- Onderhoud: Alleen bij DDEC IV.
- Rapport: Onderhoudswerk vastleggen.
Zo gebruikt u hem
- Stekker controleren: Zoek de verchroomde 12-pins connector bij het blok.
- Aansluiten: Zet de JDC510A vast met de schroefkoppeling.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies MTU en de motorreeks.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. MTU-motoren worden als losse aandrijving ingebouwd, dus het merk van het aggregaat of het schip zegt niets over de diagnoseaansluiting. Onderstaande reeksen voert Jaltest in de dekking; of daar de 12-pins of de 10-pins uitvoering op zit, stelt u aan de motor zelf vast.
MTU:
- Series 460, 500 en 900: De lichtere MTU-motoren.
- Series 1000, 1100, 1300, 1500 en 1600: De middenklasse.
- Series 2000 en 4000: De zware MTU-motoren met ADEC- en MDEC-regeling.
- Series S60: De van Detroit Diesel afgeleide motorreeks.
Toepassing:
- Ingebouwd in: Aggregaten, zware machines en schepen.
Verpakkingsinhoud
- 1x Jaltest (JDC510A) | MTU 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Tekniset tiedot
Yleistä
- Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
- Jaltest (Cojali)
- Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
- Adapterikaapeli
- Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
- OHW rakennus- ja maastokoneet
- Marine alukset
Liitännät
- Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
- Jaltest Link V8.1
- Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
- 16-nastainen OBD2
- Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
- 12-napainen OBD
- Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
- 28-30 cm
Diagnoositoiminnot
- Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
- Kyllä
- Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
- Kyllä
Käyttö
- Viitenumero
- JDC510A
- Ohjausyksiköt
- ADEC ECU-7 ja ECU-9, MDEC ECU4 C2, DDEC IV, Series 4000 DDEC
- Käyttöön tarvitaan
- Jaltest Link V8.1
Muut tekniset tiedot
- Toepassing
- MTU-motoren met 12-pins diagnoseaansluiting
- Regeleenheden
- ADEC ECU-7 en ECU-9, MDEC ECU4 C2, DDEC IV en Series 4000 V12/V16 DDEC (Tier 1)
- Segment
- Verbrandingsmotor
