Jaltest  |  SKU: 70301001

Jaltest (70301001) | MHE-laitteisto Kompakti kovakotelo

€1.642,95 alv:n kanssa
€1.357,81 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

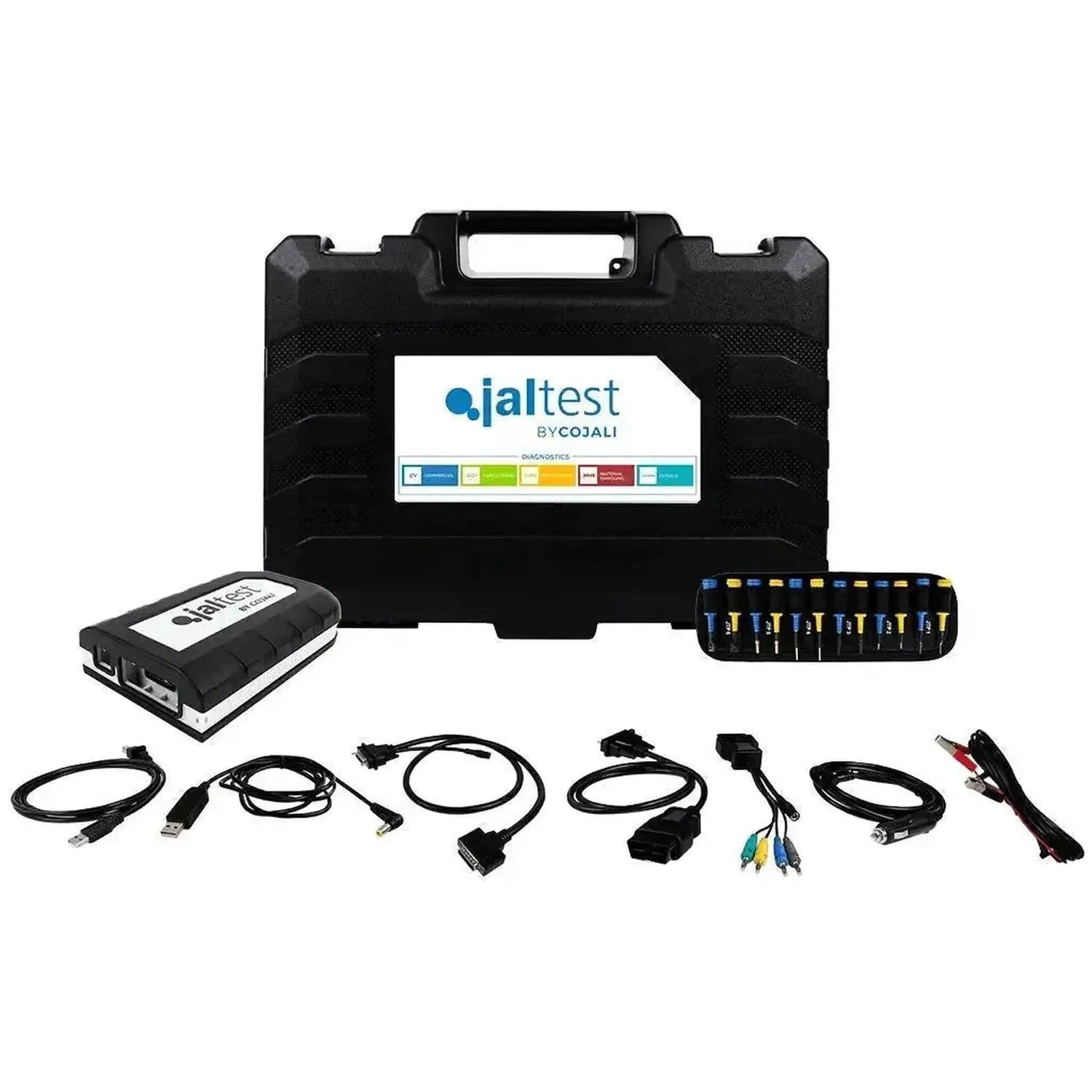

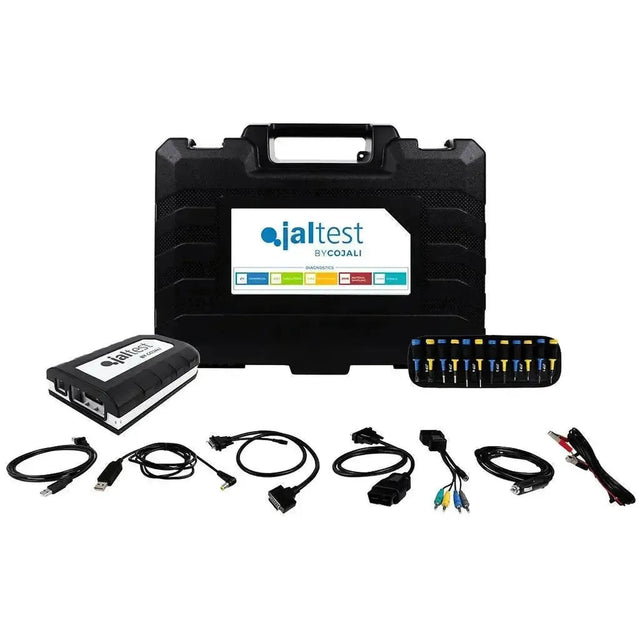

De Jaltest MHE Kit (70301001) is de hardwarebasis voor diagnose op intern transport- en hefmaterieel. In de koffer liggen de Jaltest Link V9 (70001015), de Multipin Kit 70002001, de OBD2-kabel JDC213.9, de aansluitkabel JDC107.9B naar de pc, de verlengkabel JDC100 van 100 cm en de voedingskabel JDC60AM2. Alles zit in de Compact Hardcase 70003015 van 505 × 381 × 146 mm.

Wat deze kit geschikt maakt voor intern transport, is de USB-voedingskabel JDC60AM2. Die voorziet de Jaltest Link V9 van spanning via een USB-A-poort, wat u nodig heeft bij elektrische heftrucks en hoogwerkers waar de diagnoseaansluiting zelf geen spanning levert. De diagnose zelf doet de Jaltest-software met de module Jaltest MHE op een Windows-pc.

PLUSPUNTEN

✔De JDC60AM2 voedt de interface via USB-A waar de diagnoseaansluiting zelf geen spanning geeft.
✔Met de twintig multipins (JTP01 t/m JTP10 in blauw en geel) en de aansluitkabel JTP101 komt u ook binnen op een connector waarvoor geen kant-en-klare kabel bestaat; JDC10AM2 en JDC20AM2 liggen erbij voor de voeding.
✔Met de JDC213.9 sluit u direct aan op de 16-pins OBD2-aansluiting van nieuwere verreikers en hoogwerkers.
✔De verlengkabel JDC100 van 100 cm houdt de Link V9 uit de weg bij een aansluiting achter de stoel of onder de kap.

AANDACHTSPUNTEN

✕Er zitten geen merkspecifieke verloopkabels in de koffer. Daarvoor heeft u losse JDC-kabels of de kabelsets 70002022 en 70002028 nodig.
✕De hardware stelt zelf geen diagnose. U heeft de Jaltest-software met een licentie voor Jaltest MHE op een Windows-pc nodig.
✕De compacte koffer biedt naast deze set plaats aan ongeveer twaalf kabels; voor een grotere kabelverzameling is hij te klein.
✕Werkt u ook aan bedrijfsvoertuigen, landbouwmachines of vaartuigen, dan horen daar de kits 70001052, 70001060 en 70001053 bij.

Toepassingen en functionaliteiten

Deze kit verbindt een Windows-pc met Jaltest-software met de regeleenheden van heftrucks, verreikers en hoogwerkers. De Jaltest Link V9 zet het signaal van de machine door naar de pc; de kabels bepalen waar u binnenkomt, op de 16-pins OBD2-aansluiting of via de multipins op een afwijkende connector.

Wat er in de koffer zit

  • Link V9 (70001015): Interface, DB26 en USB-C.
  • Multipin Kit (70002001): Multipins en voeding.
  • JDC213.9: DB26 naar 16-pins OBD2.
  • JDC107.9B: Link V9 naar USB-C.
  • JDC100: Verlengkabel, 100 cm.
  • JDC60AM2: Voeding via USB-A.
  • 70003015: Compacte koffer.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Live data: Diesel, LPG, gas en elektrisch.
  • Componenten: Kleppen en relais aansturen.
  • Multipins: Afwijkende connector aanprikken.
  • Losse voeding: Link V9 via de JDC60AM2.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de Windows-pc.
  2. Link koppelen: Verbind de Link V9 via de JDC107.9B.
  3. Kabel kiezen: Neem de JDC213.9 of de multipins.
  4. Aansluiten: Sluit aan, zo nodig via de JDC100.
  5. Uitlezen: Kies merk en model in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. Deze hardware is samengesteld voor Jaltest MHE, de module voor intern transport- en hefmaterieel. Welke merken en systemen u kunt uitlezen, hangt af van de MHE-dekking; op machines met een merkeigen connector komen de multipins of een losse JDC-kabel van pas.

Intern transport- en hefmaterieel:

  • Heftrucks: Onder meer Hyster, Yale, Linde, Still, Jungheinrich, Toyota en Crown.
  • Verreikers: Telescopische verreikers.
  • Hoogwerkers: Knik- en schaarhoogwerkers, onder meer JLG, Haulotte en Genie.
  • Aandrijvingen en regelaars: Onder meer Zapi en Curtis in elektrisch materieel.
💡
Goed om te weten: De compacte hardwarekoffers van Jaltest gebruiken allemaal dezelfde Compact Hardcase 70003015 en zien er van buiten hetzelfde uit. Deze MHE-uitvoering herkent u aan de zevende kabel, de USB-voedingskabel JDC60AM2. Controleer bij ontvangst of die kabel in de koffer zit.

Verpakkingsinhoud

  • 1x Jaltest Link V9 interface (70001015)
  • 1x Multipin Kit (70002001)
  • 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
  • 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
  • 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
  • 1x Jaltest (JDC60AM2) | USB-A Voedingskabel | Interface
  • 1x Jaltest (70003015) | Compact Hardcase

Tekniset tiedot

Yleistä

Diagnostiikkasarjan valmistaja. Näin tiedätte, mitkä ohjelmistot ja osat sopivat sarjaan.Merkki
Jaltest (Cojali)
Tuotteen tyyppi, esimerkiksi täydellinen laitteistosarja ajoneuvojen lukemiseen.Sarjan tyyppi
Laitteistosarja ajoneuvodiagnostiikkaan

Sisältö

Kuinka monta erillistä osaa sarjassa on, kuten liitäntä, kaapelit ja kotelo.Osien määrä
7 osaa
Mikä erillisten nastojen sarja kuuluu mukaan. Sen avulla voitte liittää myös pistokkeisiin, joihin ei ole valmista kaapelia.Multipin-sarja
Multipin Kit 70002001
Mukana toimitettavan jatkokaapelin pituus. Pidemmällä kaapelilla pääsette helpommin suurten ajoneuvojen liitäntään.Jatkokaapelin pituus
100 cm
Kuuluuko mukaan kaapeli, jolla liitäntään saa virran erikseen. Hyödyllinen, jos ajoneuvo ei itse syötä jännitettä.Erillinen virtakaapeli
JDC60AM2, USB-A

Kotelo

Säilytyskotelon pituus, leveys ja korkeus. Näin näette, mahtuuko se korjaamoonne tai huoltoautoonne.Kotelon mitat
505 x 381 x 146 mm
Millaisessa kotelossa sarja toimitetaan ja säilytetään.Kotelon tyyppi
Kompakti kotelo
Viitenumero
70 301 001

Muut tekniset tiedot

Inhoud
Jaltest Link V9 (70001015), Multipin Kit (70002001), JDC213.9, JDC107.9B, JDC100, JDC60AM2, koffer 70003015
Interface
Jaltest Link V9, 26-pins DB26 naar de kabel, USB-C naar de pc
Multipinkit 70002001
Twintig multipins JTP01 t/m JTP10, JTP101, JDC10AM2, JDC20AM2
Nodig om te gebruiken
Jaltest-software met licentie voor Jaltest MHE, Windows-pc
Onderdeel van
Het uitleesapparaat MHE
Segment
Hef- en Hijswerktuigen
