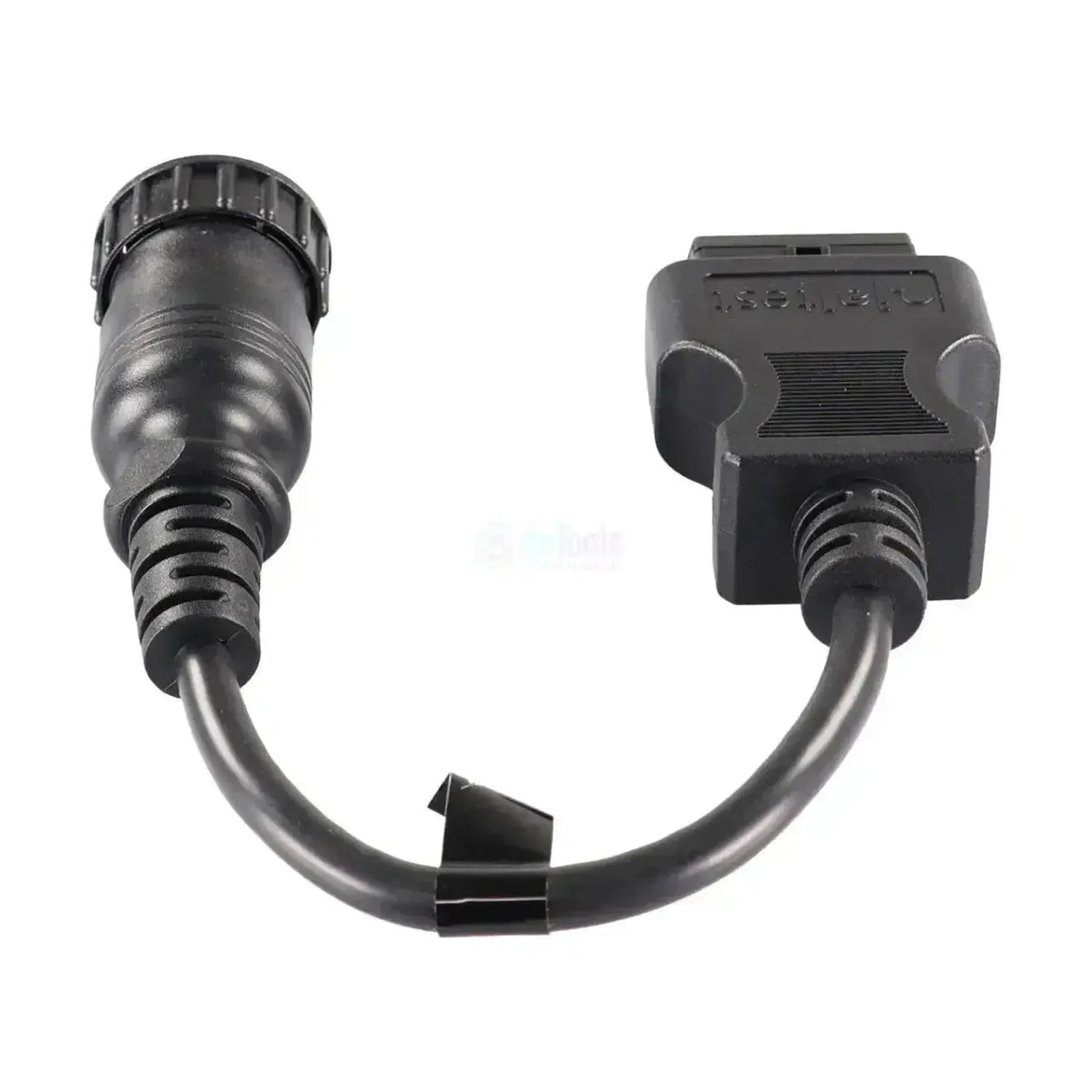

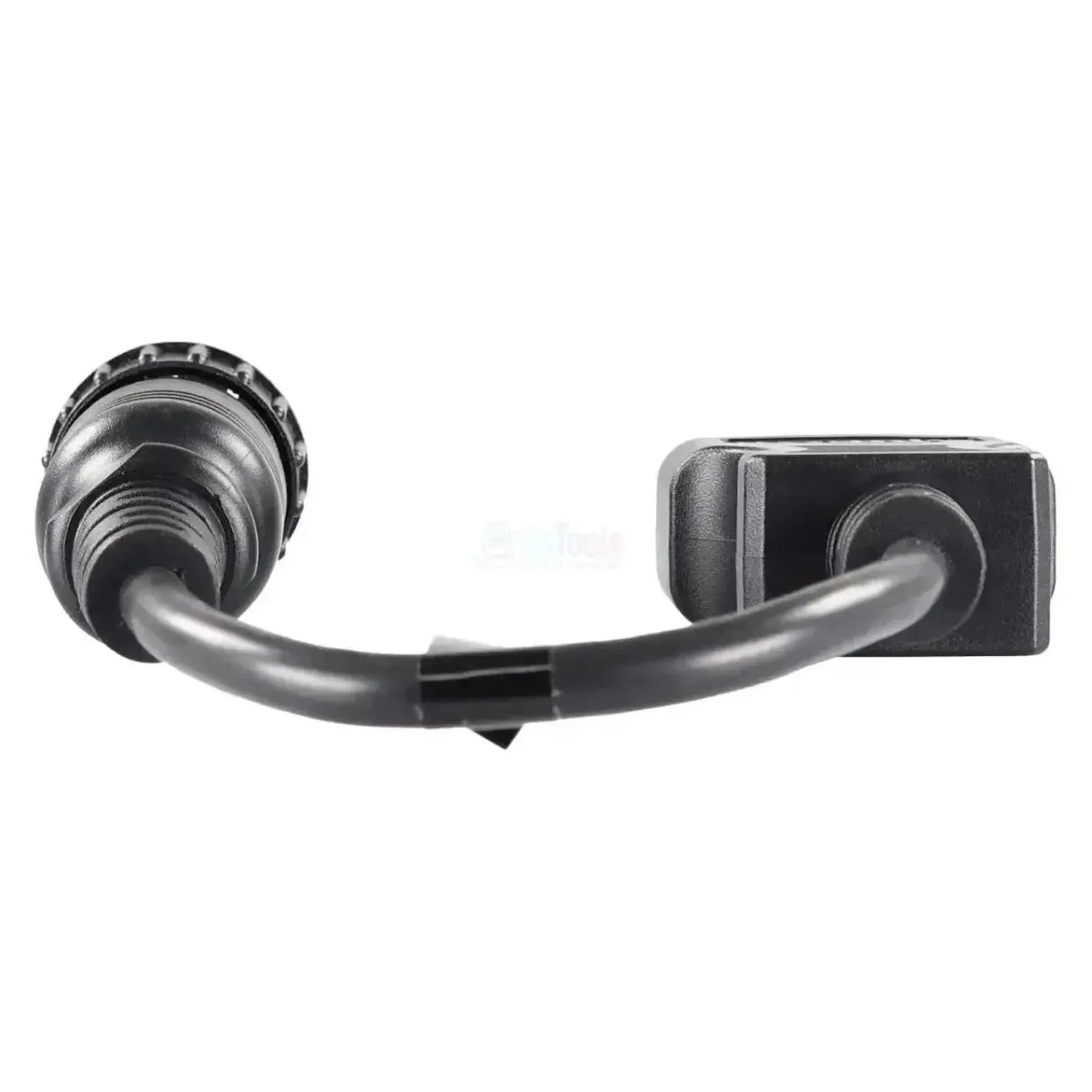

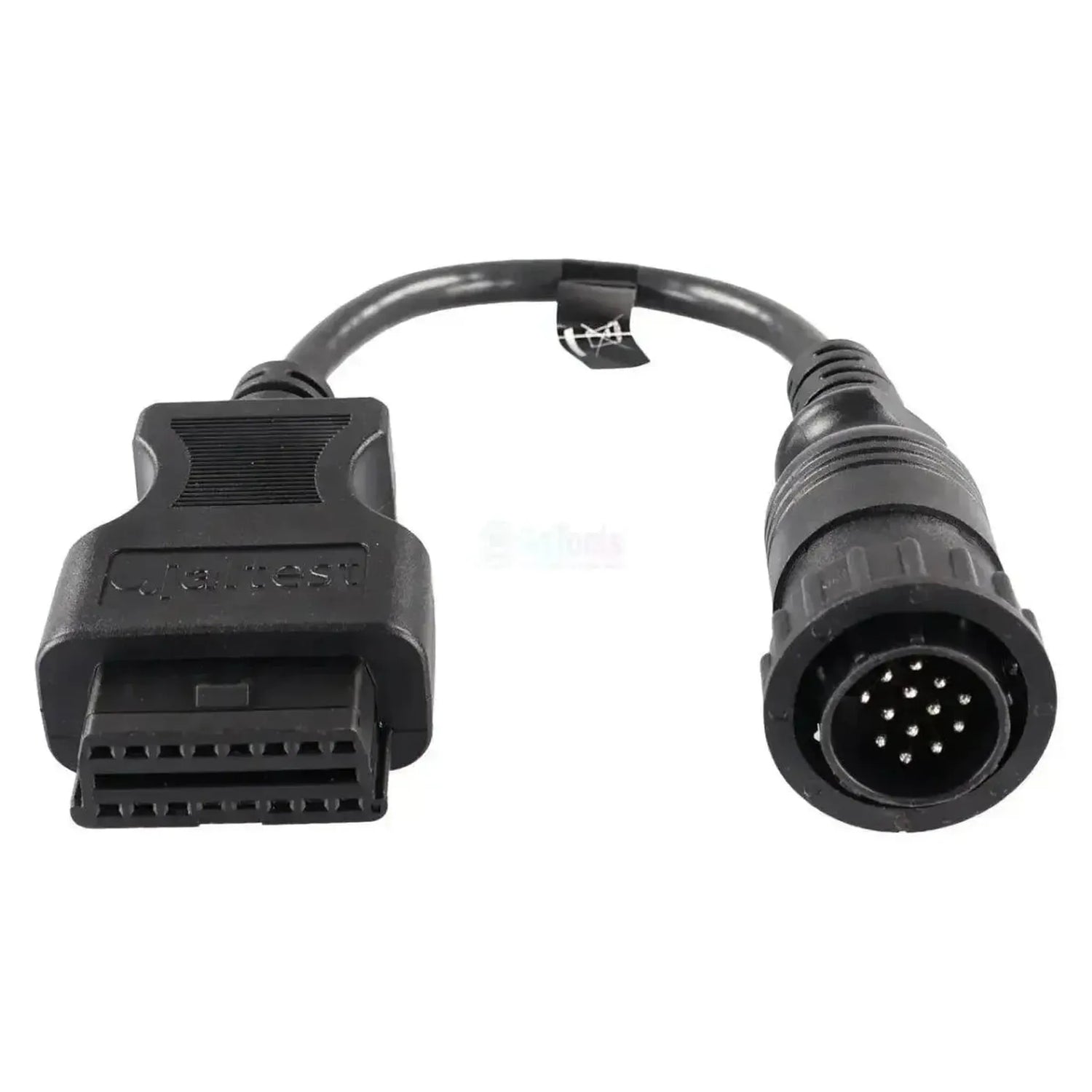

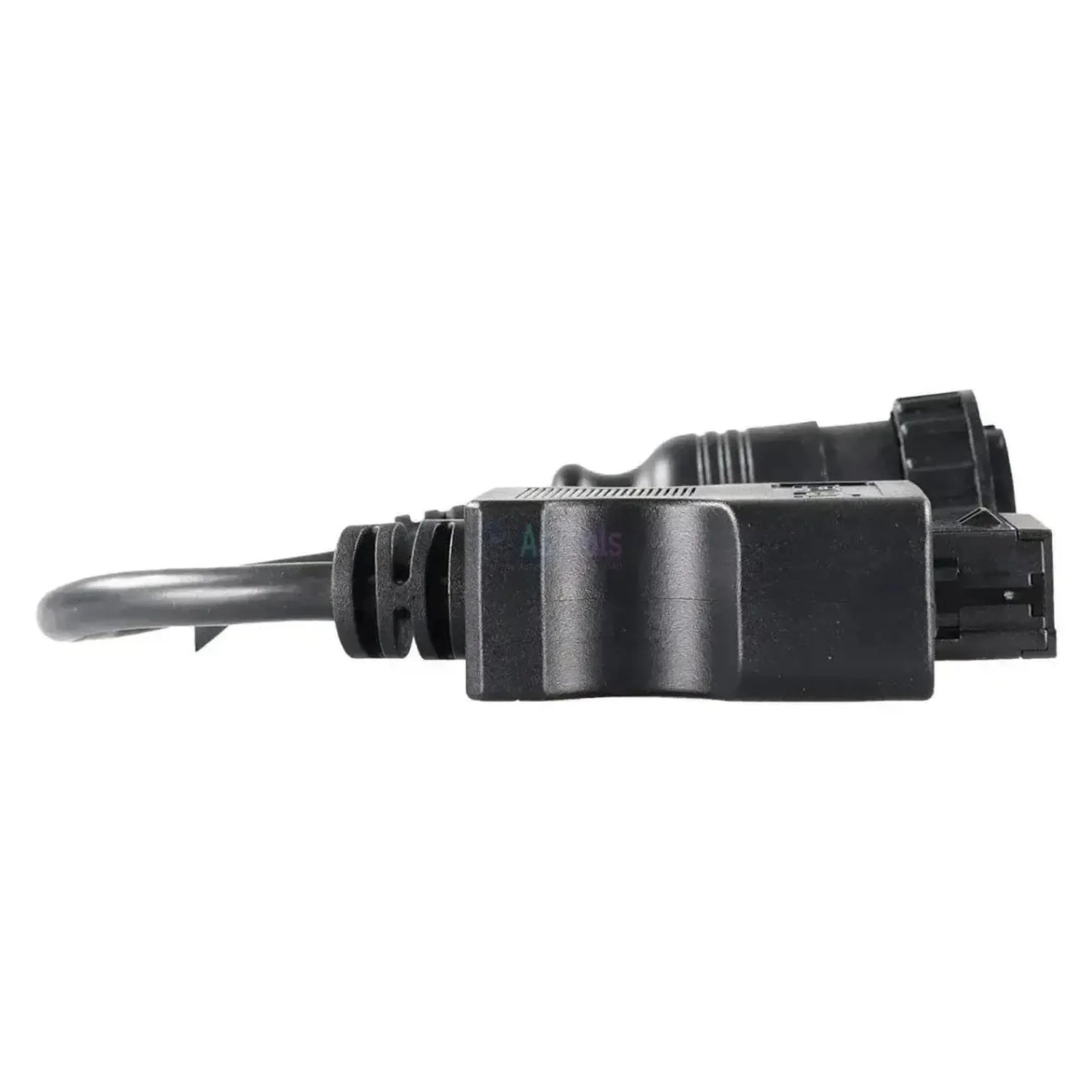

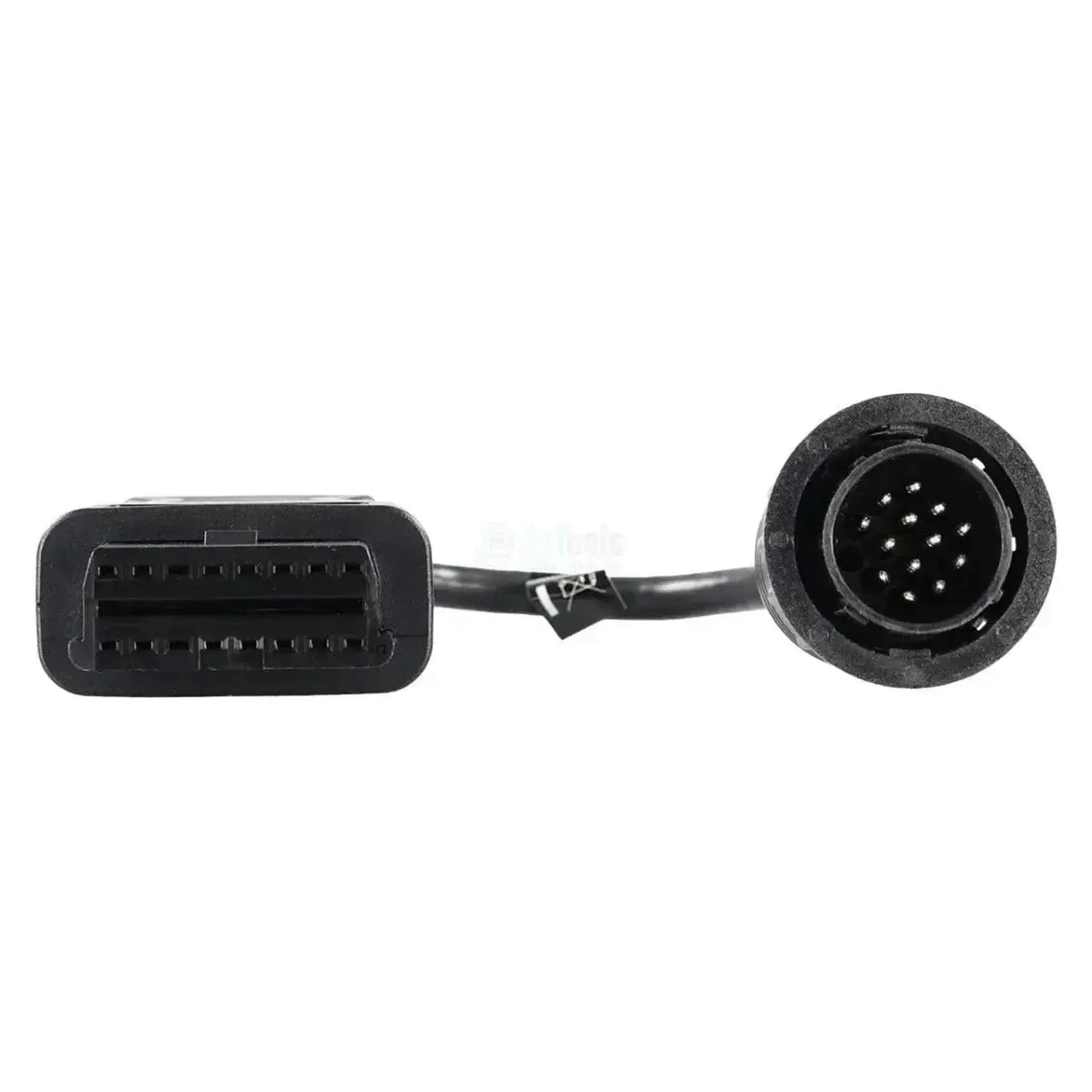

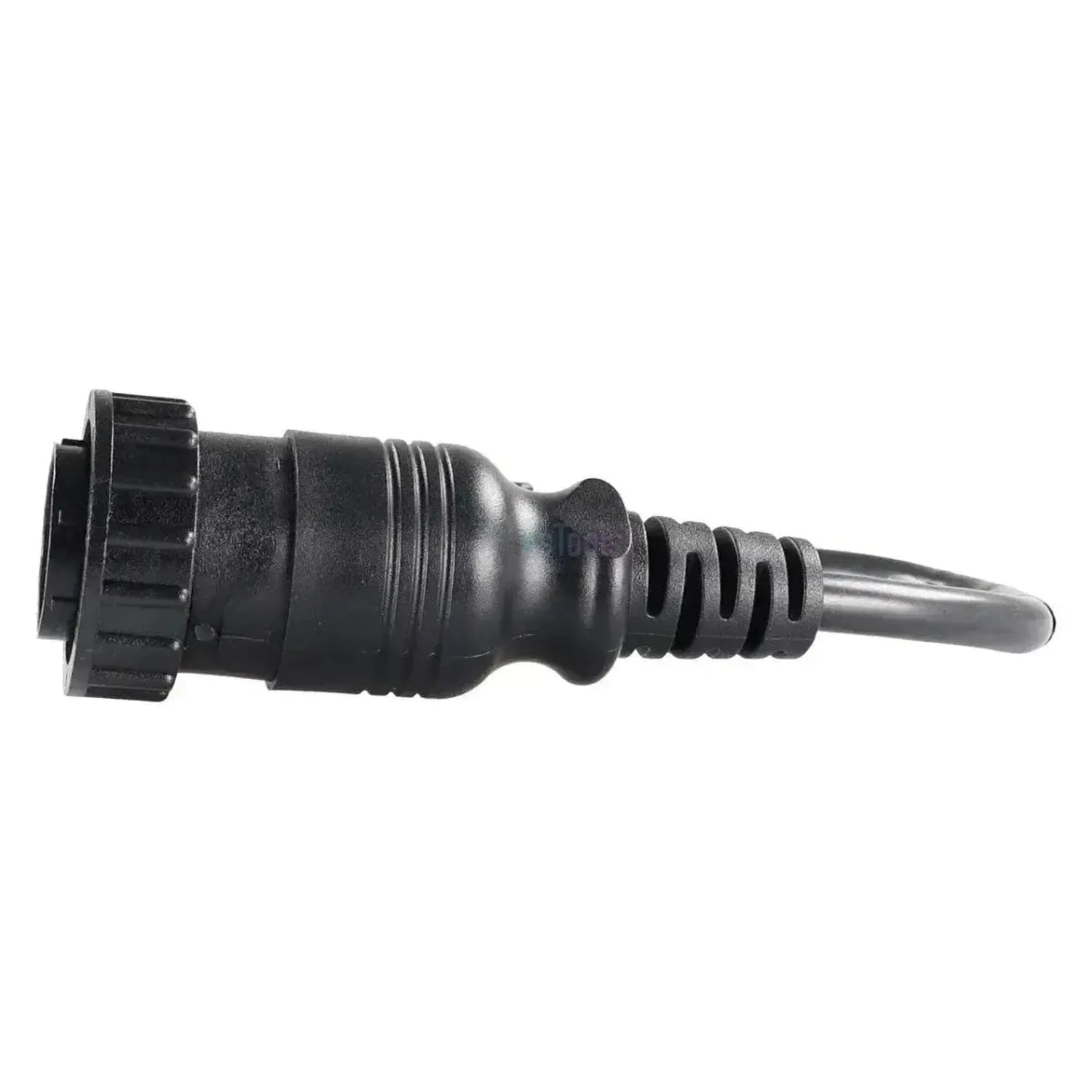

De Jaltest JDC203A verbindt de ronde 14-polige diagnoseaansluiting van oudere Mercedes-Benz-bedrijfsvoertuigen met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een zwarte ronde stekker met een gekartelde koppelring en veertien pennen in een cirkelpatroon. Het snoer is 28 tot 30 cm lang en de aansluiting zit in de cabine.
Met de kabel aangesloten benadert de Jaltest-software de regeleenheden achter de aansluiting, van de motorregeling MR en de rijregeling FR tot remmen, luchtvering en instrumentenpaneel. Hoeveel eenheden er zijn, hangt af van de serie: Een SK/MK/LK uit de jaren negentig heeft er maar een fractie van wat een Actros heeft. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest CV.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die oudere Mercedes-Benz-vrachtwagens, distributietrucks en Unimogs met de Jaltest Link uitlezen. Een Atego-distributietruck draagt andere modules dan een Actros-trekker; de onderstaande eenheden komen uit de Mercedes-Benz-dekking van Jaltest.
Regeleenheden die u kunt benaderen
- MR: Motorregeling met unitpompen.
- FR: Rijregeling.
- GS, AG en KS: Schakelen en koppeling.
- ABS 6 en BS: Antiblokkeer- en remregeling.
- RS: Retardermanagement.
- NR: Luchtvering.
- INS en WS: Instrumenten en onderhoud.
- PSM: Parametreerbare opbouwmodule.
- ART, SPA en SRS: Afstand, rijstrook en airbag.
Wat u kunt doen
- Foutcodes: Lezen en wissen per systeem.
- Meetwaarden: In cijfers en grafiek bekijken.
- Componenten: Onderdelen aansturen en testen.
- Parameters: Instellingen wegschrijven.
- Kalibraties: Waar Jaltest een procedure aanbiedt.
- Onderhoud: Onderhoudsteller terugzetten.
Zo gebruikt u hem
- Stekker controleren: Zoek de ronde 14-polige aansluiting in de cabine.
- Aansluiten: Steek de JDC203A erop en zet de koppelring vast.
- Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Mercedes-Benz, de serie en het systeem.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. De kabel past op Mercedes-Benz-bedrijfsvoertuigen met de ronde 14-polige diagnoseaansluiting. Hieronder staan de series in de Jaltest CV-dekking; het eindjaar ligt bij oktober 2005, toen voor vrachtwagens de 16-pins OBD2-aansluiting verplicht werd.
Mercedes-Benz:
- SK / MK / LK: 1989 - 1998.
- Actros (MP1): 1996 - 2002.
- Actros 2 (MP2): 2002 - 2005.
- Atego (1e generatie): 1998 - 2005.
- Axor: 2001 - 2005.
- Vario: 1996 - 2005.
- Econic: 1998 - 2005.
- Unimog U 300 / U 400 / U 500: 2000 - 2005.
Verpakkingsinhoud
- 1x Jaltest (JDC203A) | Mercedes 14-pins OBD1 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
Tekniset tiedot
Yleistiedot
- Johdon tai sovittimen merkki. Sen tulee usein vastata diagnoosilaitteenne merkkiä.Merkki
- Jaltest
- Tuotteen tyyppi: erillinen välijohto, sovitin ilman johtoa tai täydellinen sarja.Tuotetyyppi
- Välijohto
- Johtosarja, johon tämä johto myös kuuluu. Jos sarja on jo hankittu, johtoa ei tarvitse ostaa erikseen.Osa johtosarjaa
- Kuorma- ja linja-autojen kaapelisarja
Soveltuvuus
- Minkä merkkisen diagnoosilaitteen kanssa johto toimii. Yhden merkin johto ei yleensä sovi toisen merkin testeriin.Soveltuva diagnoosilaite
- Jaltest
- Mihin Jaltest Link -liitännän versioon johto sopii. Jotkin johdot toimivat vain uusimmassa V9-versiossa.Jaltest Link -versio
- Link V8.1
- Link V9
- Mitä Jaltest-moduulia johdon käyttö edellyttää. Ilman oikeaa lisenssiä johto ei toimi.Jaltest-ohjelmistomoduuli
- CV hyötyajoneuvot
Liitännät
- Liitin, joka kytketään ajoneuvon tai koneen diagnoosiliitäntään. Sen tulee sopia täsmälleen.Liitäntä ajoneuvon puolella
- 14-napainen OBD1
- Liitin diagnoosilaitteen tai liitännän puolella. Yleensä 16-nastainen OBD2-liitin.Liitäntä laitteen puolella
- 16-nastainen OBD2
Diagnoositoiminnot
- Näette antureiden todelliset mittausarvot ajoneuvon käydessä. Hyödyllinen vikojen jäljittämisessä.Reaaliaikaisten tietojen katselu
- Kyllä
- Voitte käyttää osia itse testataksenne, ovatko ne rikki. Se vähentää vianetsintää.Komponenttien ohjaus
- Kyllä
- Voitte muuttaa ohjausyksiköiden asetuksia ja suorittaa kalibrointeja korjauksen tai osan vaihdon jälkeen.Parametrit ja kalibroinnit
- Kyllä
- Voitte nollata huoltoilmoituksen tai huoltovälin huollon jälkeen.Huollon nollaus
- Kyllä
Mitat ja paino
- Johdon pituus. Pidempi johto antaa enemmän liikkumavaraa, kun liitäntä on vaikeasti tavoitettavissa.Johdon pituus
- 30 cm
- Viitenumero
- JDC203A
Muut tekniset tiedot
- Toepassing
- Mercedes-Benz bedrijfsvoertuigen met ronde 14-polige diagnoseaansluiting
- Lengte
- 28 - 30 cm
- Regeleenheden
- MR (motor), FR (rijregeling), GS, AG en KS (aandrijflijn), ABS 6 en BS (remmen), RS (retarder), NR (luchtvering), INS en WS (instrumentenpaneel en onderhoud), PSM, ART, SPA en SRS
- Segment
- Bedrijfs- en Werkvoertuig
- Onderdeel van kabelset
- Truck- en buskabelset (29362)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9 met OBD2-diagnosekabel, Jaltest-software met licentie voor Jaltest CV
