Jaltest Marine (Jetski) -diagnostiikkalaite

Pakkauksen sisältö

Laukussa on laitteisto, jolla muodostat yhteyden, sekä ohjelmistolisenssit, jotka vapauttavat Jetski-moduulin. Laitteisto on sama kuin erillisessä sarjassa 70001053; ero neljän Marine-diagnostiikkalaitteen välillä on ohjelmistomoduulissa, ei laukussa. Alla on kuvattu jokainen osa ja sen tuotenumero.

Laitteisto

• Jaltest Link V9 (70001015): Diagnostiikka-interface, jonka kytket moottorin diagnostiikkakytkentään, 26-napainen DB26 kaapeliin ja USB-C tietokoneeseen.
• Jaltest Marine Multipin Kit (70002007): Kaksikymmentä multipinia JTP01-JTP10, jokainen kahdessa väreissä, liitäntäkaapeli JTP101 ja virtalähdekaapeli JDC10AM2 akkupihteineen. Niillä voit kytkeä suoraan liittimeen, jolle ei ole omaa diagnostiikkakaapelia.
• OBD-kaapeli, 16-napainen (JDC213.9): Tavallisen diagnostiikkaliitännän standardikaapeli.
• USB-C-kaapeli (JDC107.9B): Yhteys Linkin ja kannettavasi välillä.
• 250 cm:n jatkokaapeli (JDC100B): 26-napainen DB26-liitin, Linkin oman laajapistokkeen kanssa. Kaksi ja puoli kertaa pidempi kuin JDC100 muissa Jaltest-salkuissa, koska moottorit ovat aluksella harvoin samalla etäisyydellä siitä paikasta, jossa kannettava tietokone on.
• Salkku (70003015): Kompakti malli, 505 x 381 x 146 mm.

Ohjelmisto

• Ohjelmisto (74502005): Kertamaksu, joka vapauttaa Jetski-moduulin.
• Lisenssin aktivointi, kaksitoista kuukautta (74502017): Oikeus käyttää sitä ensimmäisen vuoden ajan.
• INFO Online Marine (29479): Ohjelmiston tekniset tiedot. Sisältyy pakettiin, ei ole saatavana erikseen ja on vuodesta 2026 ilmainen.
• Jaltest GRP: Cojaliин korjaamon ohjelmisto asiakkaille, aluksille ja raporteille.

Kannettava tietokone ja merikaapit eivät sisälly tähän. Katso Kaapit ja tietokone sivun alempaa.

Mitkä moottorit ja järjestelmät

Jaltest Marine Jetski kattaa vesiskootterit, joita vesiurheilussa kutsutaan myös jetskiksi tai PWC:ksi. Merkkien esiintyminen luettelossa tarkoittaa kattavuutta, mutta ei sitä, että jokainen malli ja vuosimalli olisi täysin tuettu. Maanosittainen jako perustuu merkin kotimaihin, ei nykyiseen omistajaan.

Vesiskootterit

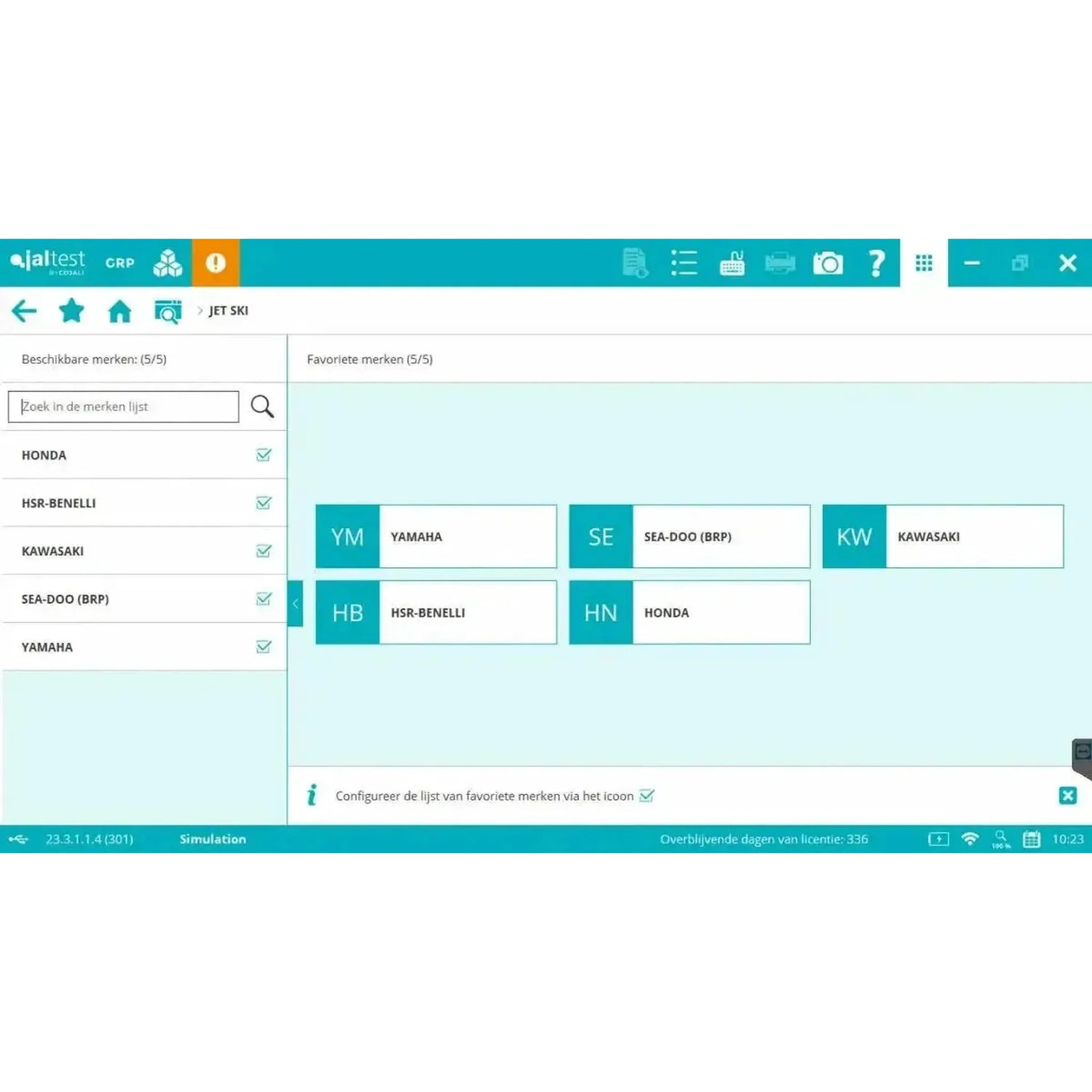

Tunnetut merkit Jaltest Marine Jetski -kattavuuden vesiskoottereissa: Honda, Kawasaki, Sea-Doo (BRP) ja Yamaha.

Kaikki 5 vesiskootterimerkkiä, jaettu maanosan mukaan:

Eurooppaan sisältyvät Yhdistynyt kuningaskunta, Turkki ja Venäjä. Kiina on erillään Aasiasta, johon kuuluvat Japani, Etelä-Korea ja Intia. Jaottelu perustuu merkin alkuperämaahan, ei nykyiseen omistajaan, ja moottorivalmistajat kuuluvat oman maansa alueeseen.

Aluksella olevat järjestelmät

• Moottorin hallinta: Moottorin ohjausyksikkö, johon kuuluvat Yamahan ECM EFI, Sea-Doon ECM sekä Kawasaken ECU DFI suoraa polttoaineen ruiskutusta varten.
• Jarru- ja taaksepäinjärjestelmä: Sea-Doon iBR ja Yamahan RiDE, jossa RiDE SCU omana ohjausyksikkönä.
• Avainten hallinta: Sea-Doon D.E.S.S.-avaimet, jotka voidaan asettaa normaaleiksi, oppimisavaimiksi rajoitetulla teholla tai vuokra-avaimiksi.
• Monipleksiyksikkö: Sea-Doon MPEM, joka hallitsee virransyöttöä ja turvallisuutta.
• Mittarilaatikko: Sea-Doon INS, näyttö, jossa näkyvät käyttötiedot.
• Ohjausjärjestelmä: Ohjauskulmantunnistin, jota jarru- ja taaksepäinjärjestelmä tarvitsee.
• Kaasunläppä: Kaasunläpän aseman tunnistin (TPS), joka ohjaa kiihtyvyyttä.

Neljä Marine-sarjaa rinnakkain

Neljä Marine-diagnostiikkalaitetta jakavat saman laukun 70001053 ja saman Jaltest Link V9 -ohjelmiston; ero on kokonaan ohjelmistomoduulissa. Alla on listattu jokaiselle sarjalle, mitä se kattaa, jotta voit nähdä, mikä sopii työhösi.

Mitä voit sillä tehdä

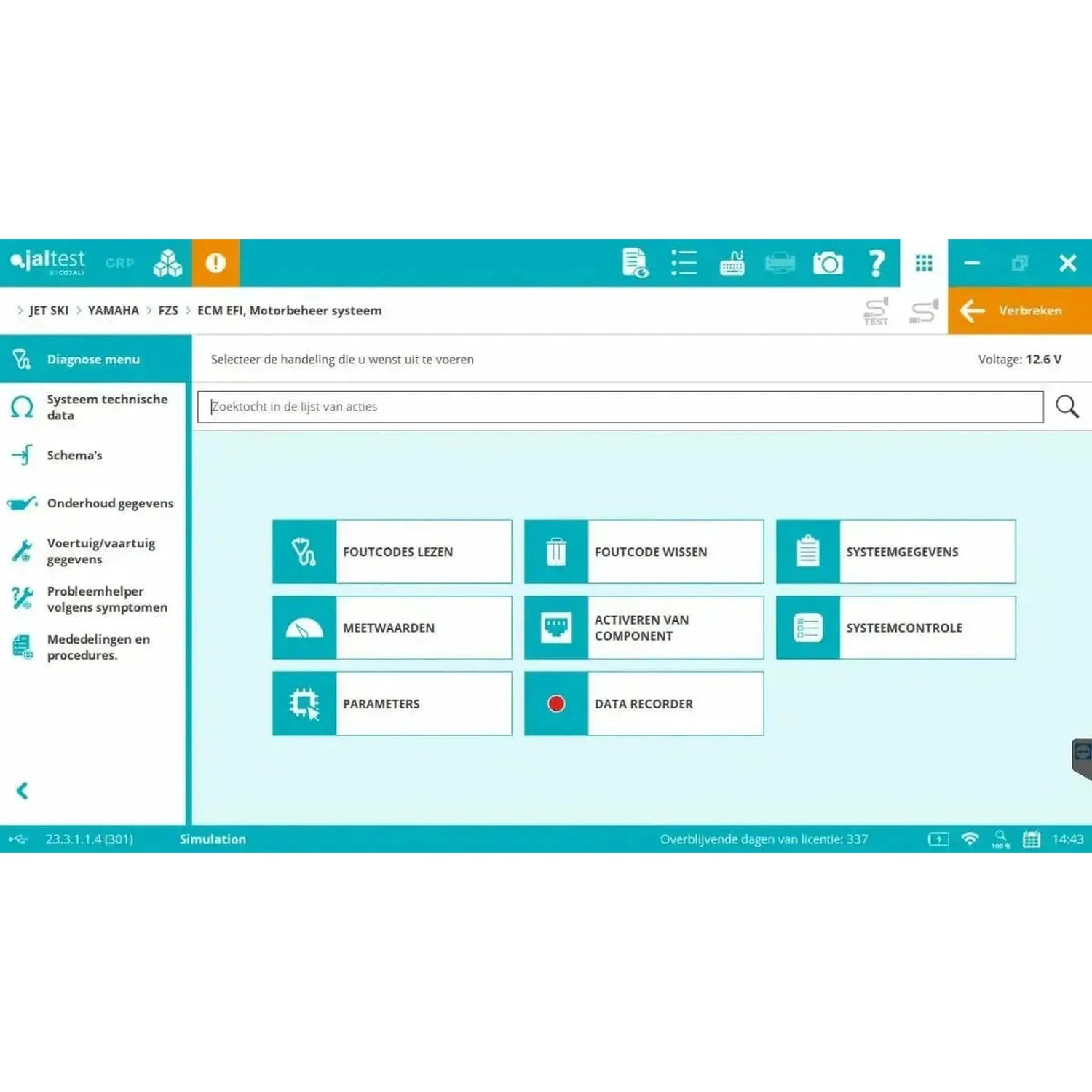

Jetski-moduulin avulla luet ohjausyksiköt, seuraat mittausarvoja reaaliajassa ja ohjaat komponentteja. Mukana on myös hakuteos, jossa on kaaviot, vianetsintäoppaiden ja huollon tiedot järjestelmälle, jota käsittelet.

Diagnoosi ja huolto

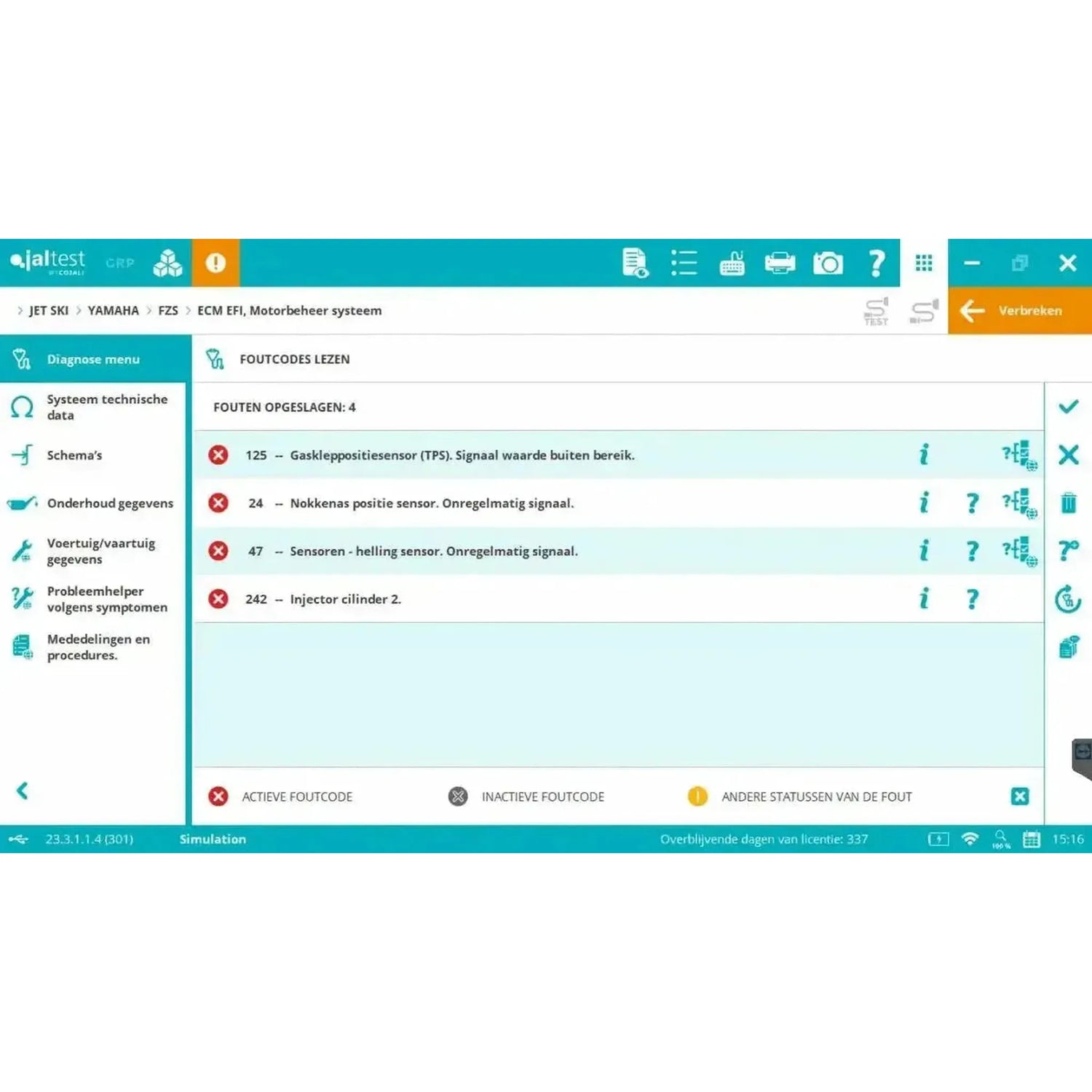

• Virhekoodien lukeminen ja poistaminen: Ohjainyksikön virhiömuisti, aktiivisia, passiivisia ja pysyviä koodeja sekä kuvaus jokaiselle koodille.
• Mittausarvot: Moottorin kierrosluku, polttoaineen paine, kaasunläpän asento ja jarru- ja taaksepäinjärjestelmän asento numeroina tai kaaviona.
• Komponenttien ohjaus: Suuttimet, polttoainepumppu sekä iBR- ja RiDE-järjestelmän ajomoottorit kohdistetulla ohjauksella niiden toiminnan arvioimiseksi.
• Ohjainyksikön tiedot: Osanumero, sarjanumero, ohjelmistoversio ja ohjainyksikön kokonaistyöntuntien lukumäärä.
• Huolto ja palvelu: D.E.S.S.-avainten lisääminen, poistaminen ja asettaminen normaaleiksi, oppimisavaimiksi tai vuokra-avaimiksi sekä huoltolaskurin nollaaminen.
• Kalibroinnit ja opetusohjelmat: Sea-Doon iBR- ja Yamahan RiDE-järjestelmien kalibrointi, ohjauskulmantunnistimen opettaminen ja kaasunläpän asemantunnistimen kalibrointi.

Tekniset tiedot sisällytetty

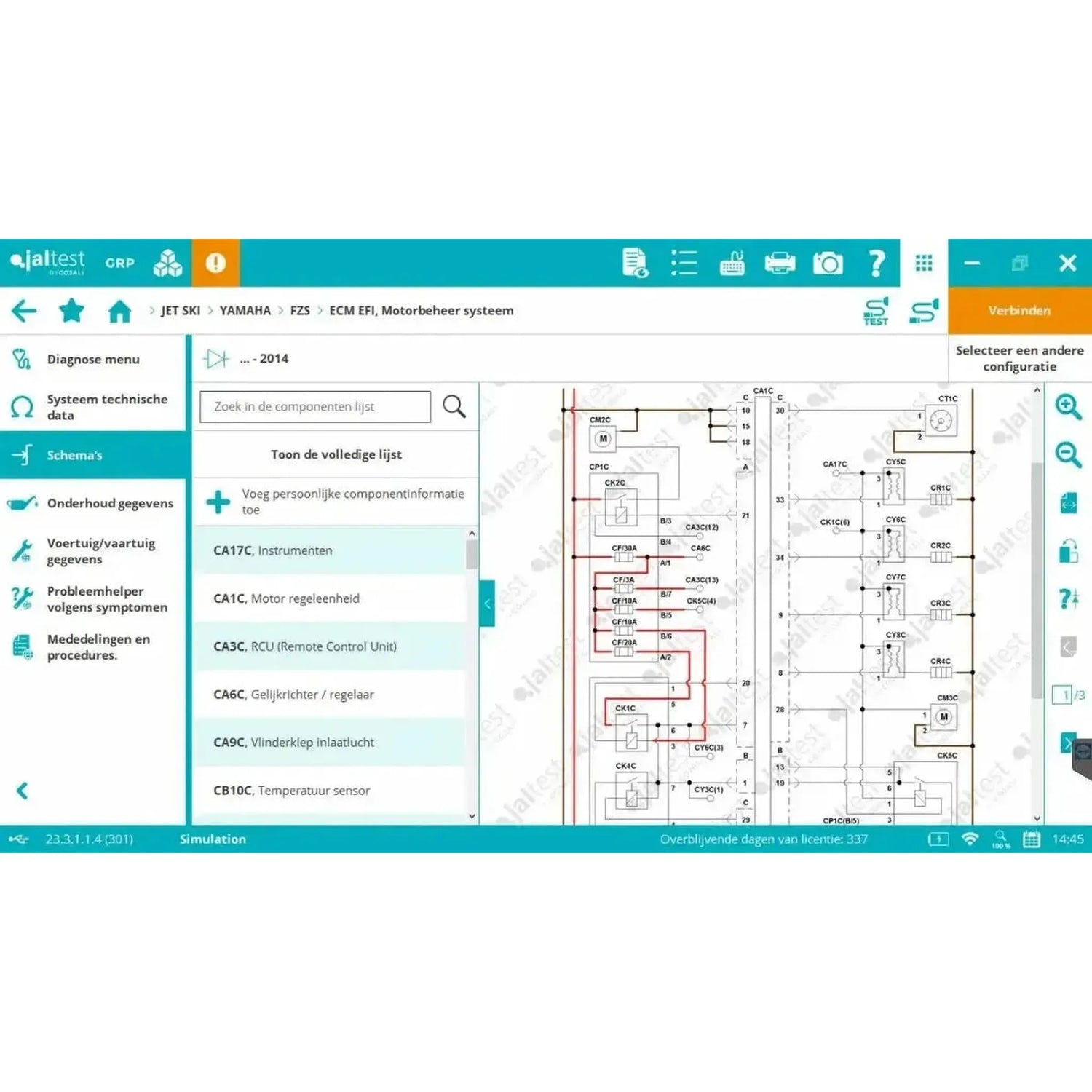

• Kaaviot: Moottorijärjestelmän sähköiset kaaviot, joissa on napsautettavat sulakkeet, maadoitukset, sensorit, ohjaimet ja johdot.

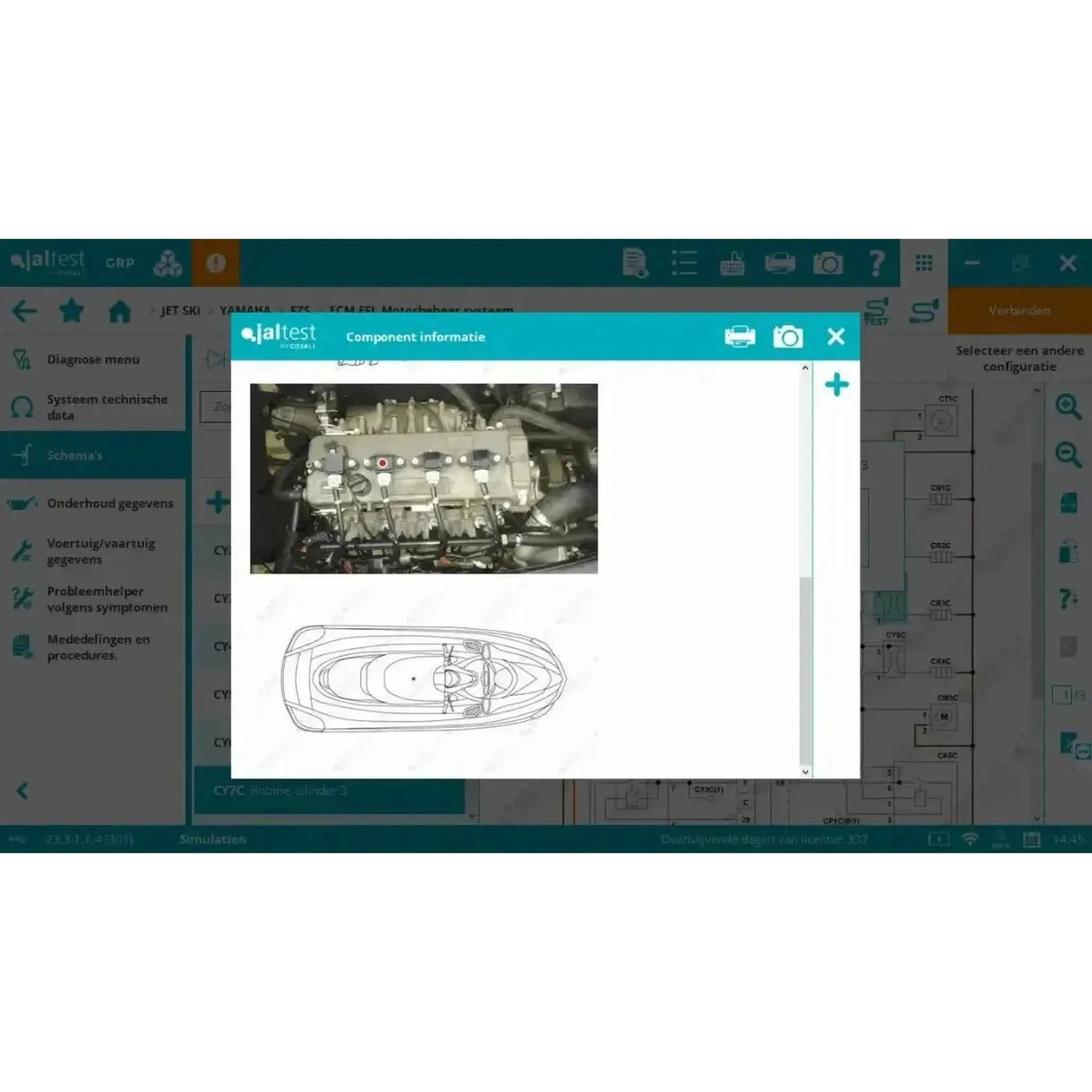

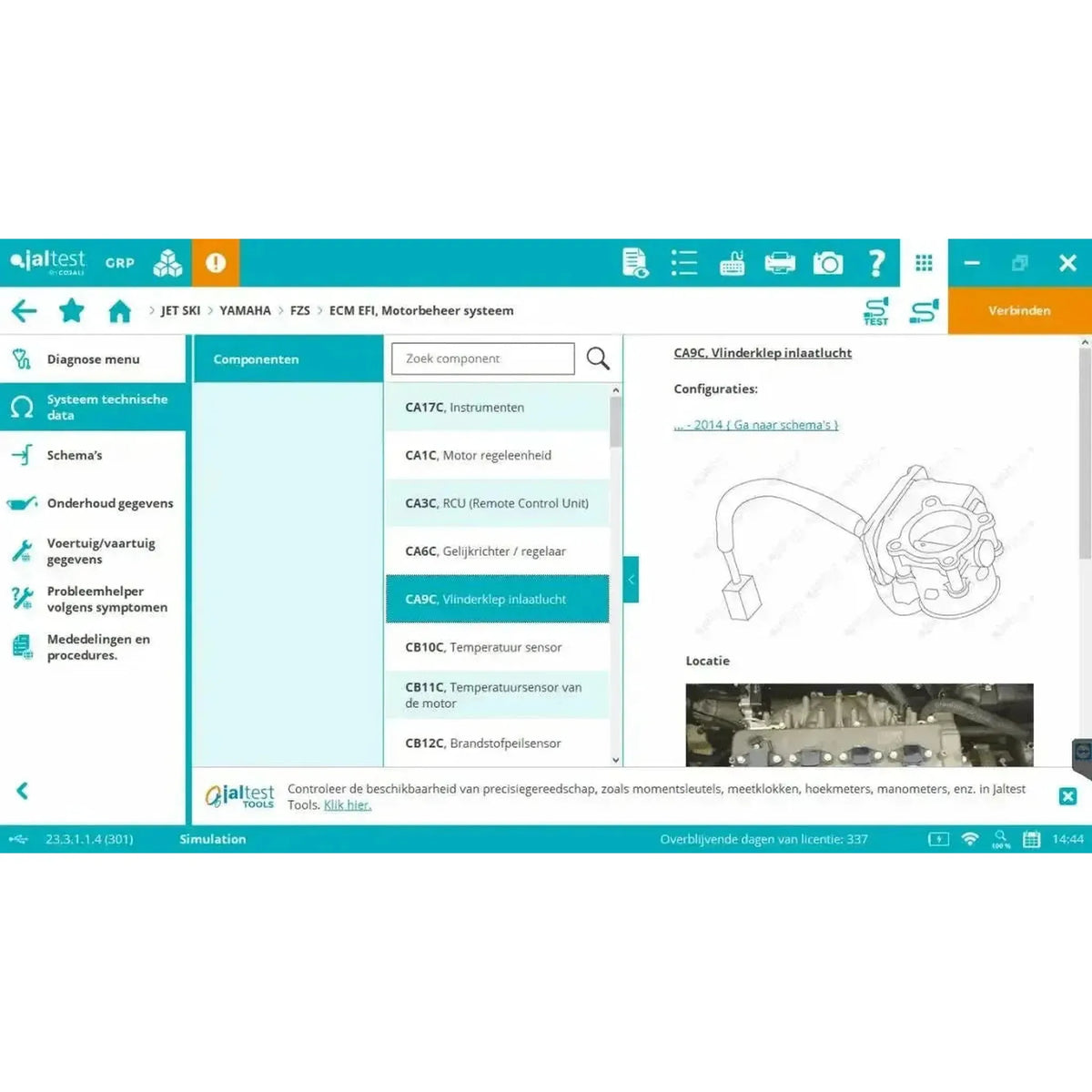

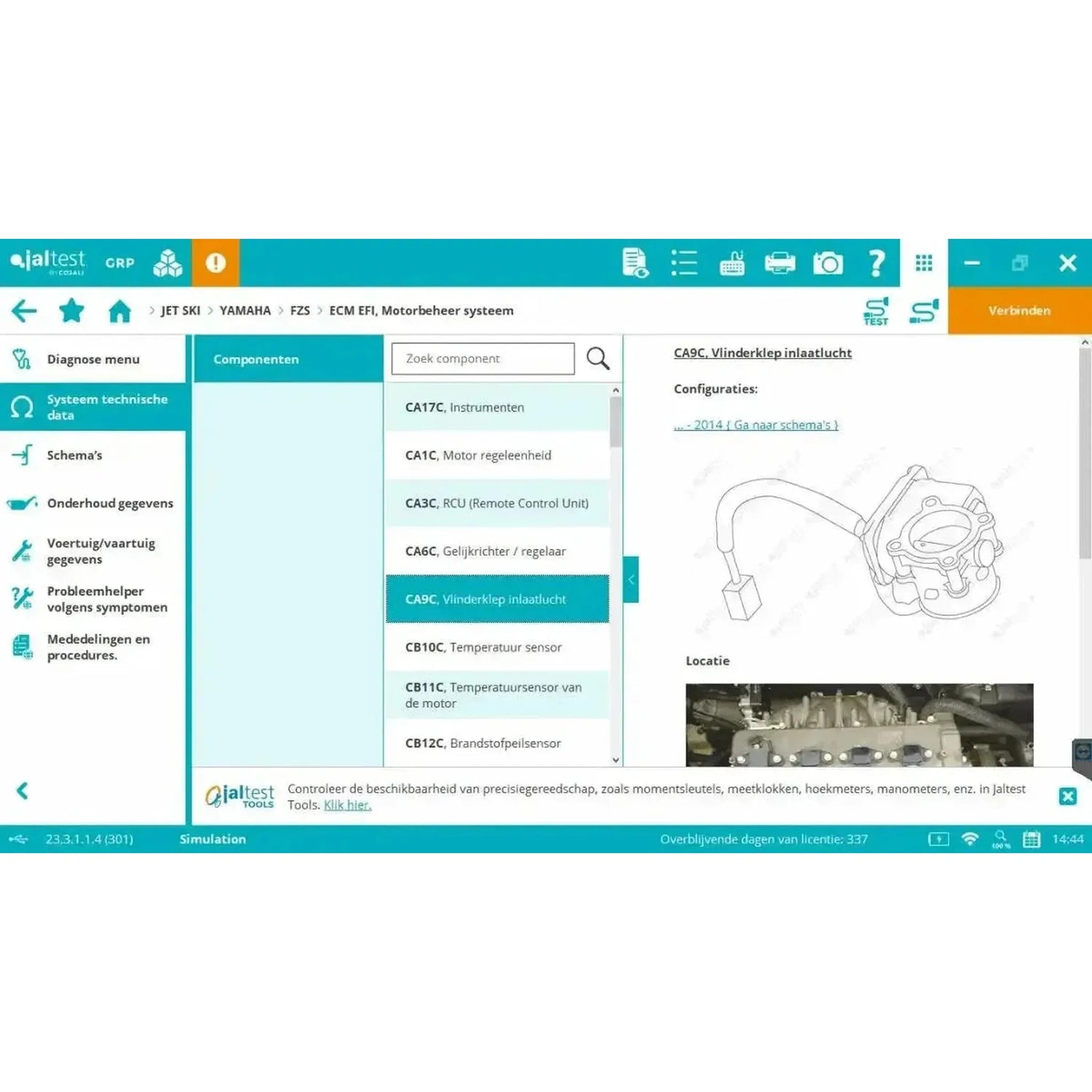

• Tekniset tiedot: Kiristysmomentin arvot, asetusarvot, nesteiden spesifikaatiot ja sensorien, toimilaitteiden ja ohjainyksiköiden tiedot.
• Korjausoppaat virhekoodin mukaan: Askelittainen opas löydettyyn virhekoodiin, johdotuksen tarkastuksella, komponentin testillä ja ehdotetulla ratkaisulla.
• Vianseurantaopas oireen perusteella: Haku ilman virhekoodia, valituksen perusteella, kuten vaikeasta käynnistyksestä, tehohäviöstä tai ylikuumenemisesta.
• Tekniset bulletinit: Cojalin ilmoitukset tavallisista vioista ja toistuvista virheistä merkeittäin.

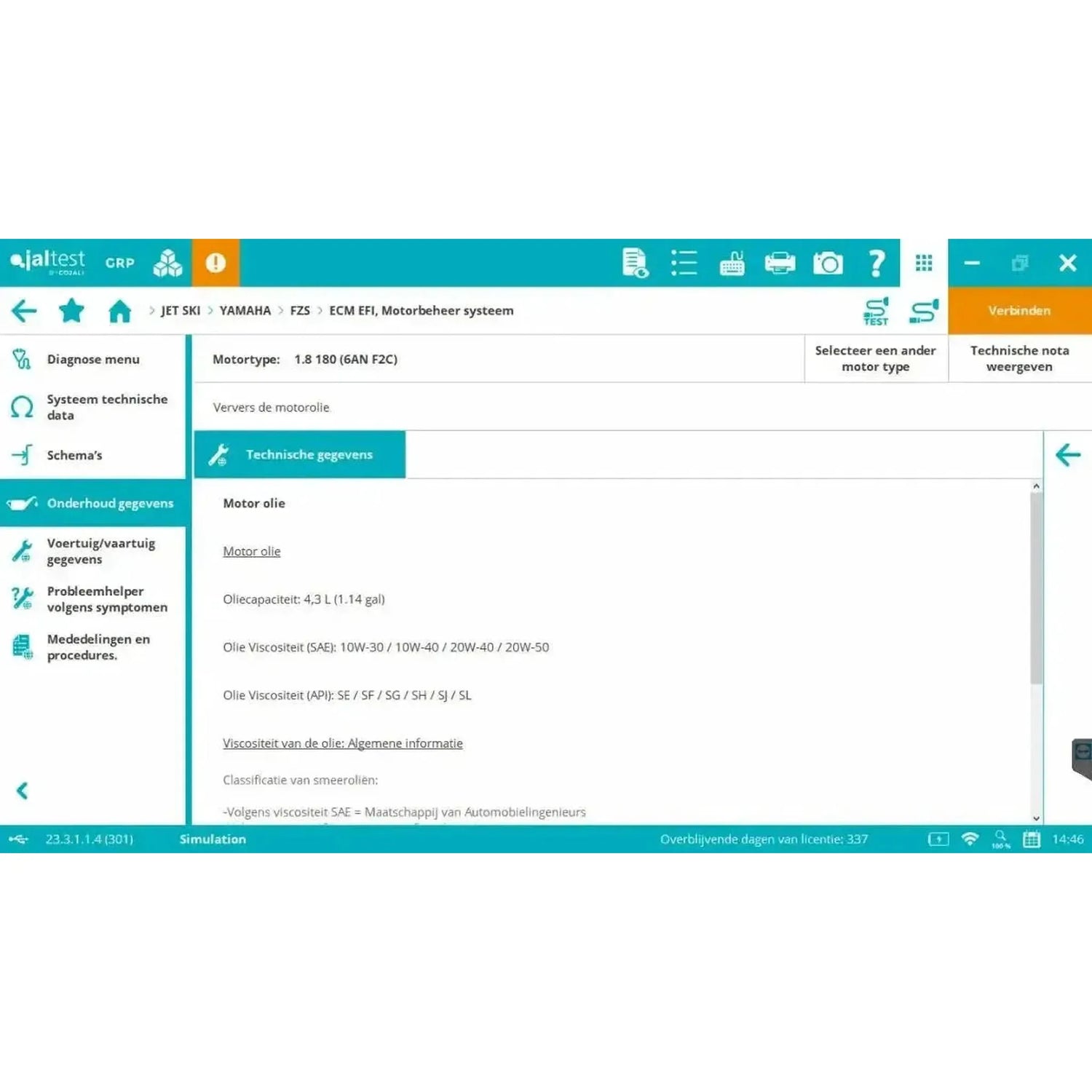

• Huoltotiedot: Huoltoaikataulut ajoissa, joissa on huoltomenettelyt ja suodattimien, siipirattaiden, V-hihnojen, termostaattien ja anodit vaihdot.

Ero asiantuntijatilaan verrattuna

Tavallinen diagnostiikka on lukemista, mittaamista ja ohjausta. Asiantuntilatilassa muutat lisäksi parametreja ohjainyksiköissä: sensoreiden ja toimilaitteiden kalibroiminen, käyttöparametrien asettaminen ja oppimisen ohjausmenettelyjen toteuttaminen. Tämä tila on mukana.

Kaapelit ja tietokone

Koteloon kuuluu 16-nastainen OBD-kaapeli vakiokytketyille. Vesillä ei ole koskaan tullut pakolliseksi standardoitu OBD-liitäntä, joten melkein jokainen moottorin valmistaja säilyttää oman diagnostiikan liittimen, myös uusissa moottoreissa. Ohjelmisto itse toimii Windows-tietokoneella.

• Vesiskootterikaapelistö (29985): Kuusi osaa — JDC602A, JDC610A, JDC641M, JDC660M, JDC661M ja JDC662M. Yamahan kaapeli JDC601A ei ole mukana, ja sarja toimitetaan Full- ja vesivälineversioon; pyydä kaapelit erikseen tälle moduulille.
• Diagnostiikkakaapelit: JDC602A Sea-Doon 6-nastaisen liittimen varten, joka vapauttaa iBR:n, MPEM:n, ECM:n ja INS:n, sekä JDC610A Kawasaken 4-nastaisen liittimen varten ECU DFI:n kanssa.
• Avainten ohjelmointi: JDC660M Sea-Doon D.E.S.S.-avaimille, JDC661M Yamahalle ja JDC662M Kawsakelle; nämä ovat avainohjelmoinnin asemia, eivät diagnostiikkakaapeleita.
• Yamahan diagnostiikkakaapeli: JDC601A ei ole tässä sarjassa, mutta se on vesivälinekaapelistossa 70002008 ja ulkomoottorikaapelistossa 70002025.
• Jatkokaapeli JDC100B: Laukusta tuleva 250 cm:n kaapeli antaa liikkumavaraa vesiskootterin ja kannettavan välille.
• Tietokone: Ohjelmisto toimii Windowsilla. Cojali toimittaa Jaltest Rugged PC:n ja A140 Rugged PAD:in; molemmat ovat saatavilla erikseen verkkokaupastamme.

Tarvitsemasi kaapeli määräytyy moottorissa olevan diagnostiikka-liitännän perusteella, ei moottorin kotelon nimen perusteella. Tarkista pistoke moottorissa itsessään ennen tilaamista: Jos se on 16-nastainen OBD2-liitäntä, mukana toimitettu JDC213.9 riittää; jos se on valmistajan oma liitin, asianomainen kaapeli on edellä olevassa luettelossa.

Lisenssi ja uusiminen

Ohjelmistolisenssi voimassa kaksitoista kuukautta aktivoinnista alkaen ja uusitaan sen jälkeen vuosittain päivityslisenssin (74602005) avulla. Lisenssin voimassaolon ajan saat kaikki uudet ohjelmistoversiot ja säilytät pääsyn teknisiin tietoihin.

• Voimassaoloaika: Kaksitoista kuukautta aktivoinnista.
• Uusiminen: Vuosittain päivityslisenssin (74602005) avulla, joka kerralla uudelleen kaksitoista kuukaudeksi.
• Asennukset: Enintään viisi tietokonetta. Jaltest-laite on aina tarpeen ohjelmiston suorittamiseen.
• Rekisteröinti: Aktivoinnin yhteydessä, jokaisen uuden ohjelmistoversion yhteydessä ja sen jälkeen kuuden kuukauden välein.
• Moduulin ostaminen jälkeenpäin: Myöhemmin ostettu moduuli tasataan voimassa olevaan lisenssiin; maksat suhteellisesti.
• Uusimatta jättäminen: Diagnoosi toimii viimeksi asennetulla versiolla, mutta pääsy teknisenä tietoon lakkaa. Cojali tukee vanhentuneita lisenssejä vielä vuoden ajan.

Valinnaiset laajennukset

Jetski-moduulin lisäksi on lisäosia, jotka tilaat erikseen. Ne eivät ole välttämättömiä diagnostiikalle, mutta laajentavat hakuteosta, tukea tai kattavuutta. Alla on kerrottu, mitä Marine-pakettiin kuuluu.

• Jaltest ATS (70809004): Vuoden pituinen pääsy Cojalin englanninkieliseen tekniseen helpdesk-palveluun. Se jatkuu automaattisesti; peruuttaminen on tehtävä kirjallisesti kolmekymmentä päivää ennen vanhentumispäivää.
• Jaltest Central Services: Toimenpiteet, jotka Cojalin asiantuntijat suorittavat puolestanne, per toimenpide.
• Muut Marine-moduulit: Marine Sisämoottori (74502003) ja Marine Ulkomoottori (74502004) voidaan lisätä erikseen, tai valitset kerralla Marine Full -paketin (74502001), joka kattaa kaikki neljä aluetta.

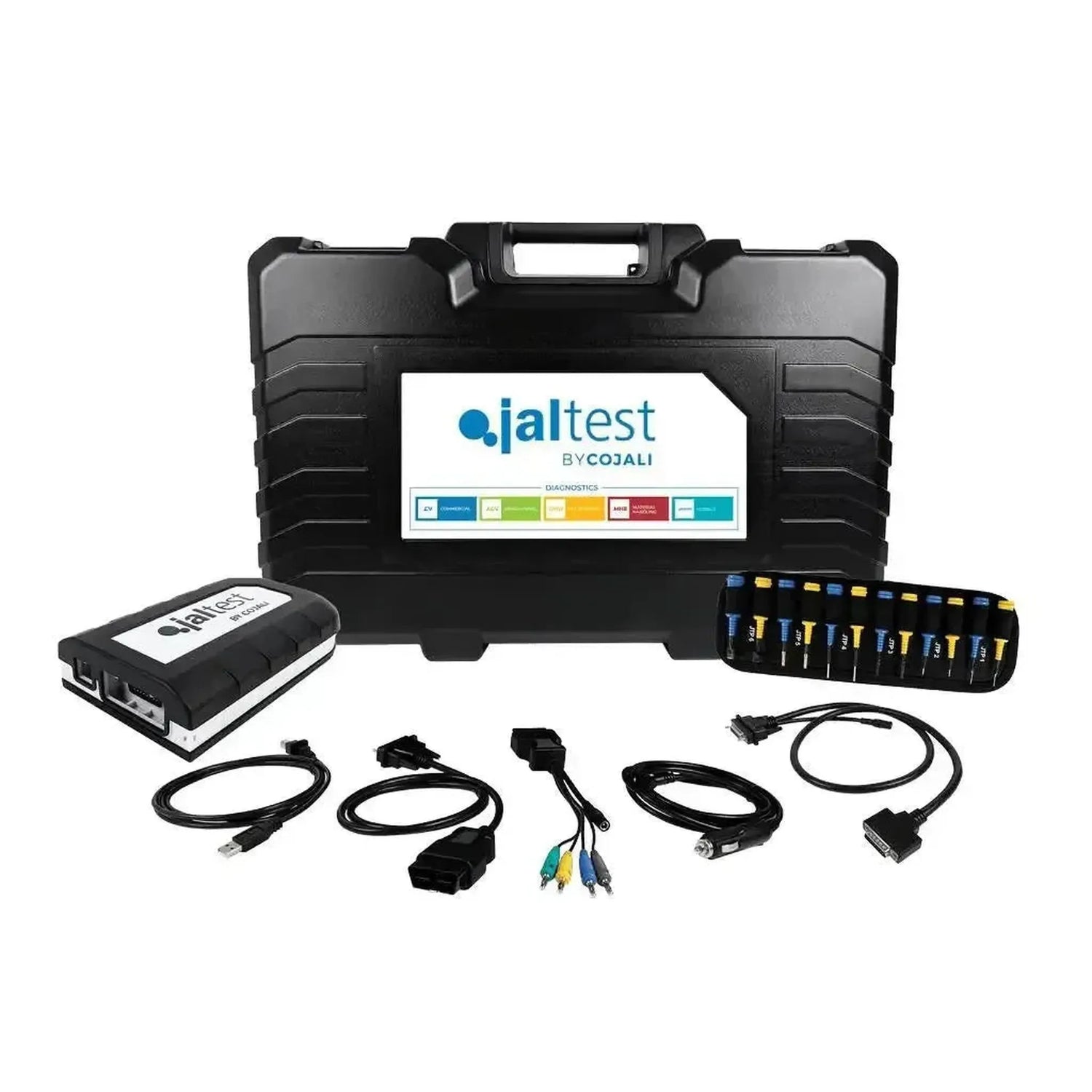

Pakkauksen sisältö

• 1x Jaltest Link V9 -liitäntä (70001015)
• 1x Jaltest Marine -moninastainen sarja (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-nasteinen DB26 – 16-nasteinen OBD2 -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC100B) | Link V9 26-nastainen DB26-jatkokaapeli (250 cm) | Liitäntä
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502005) | Marine (Jetski) | Ohjelmiston aktivointi
• 1x Jaltest (74502017) | Marine (Jetski) | Ohjelmiston lisenssi
• 1x Jaltest INFO Online Marine (29479)
