Jaltest Marine (Full) -diagnostiikkalaitteessa

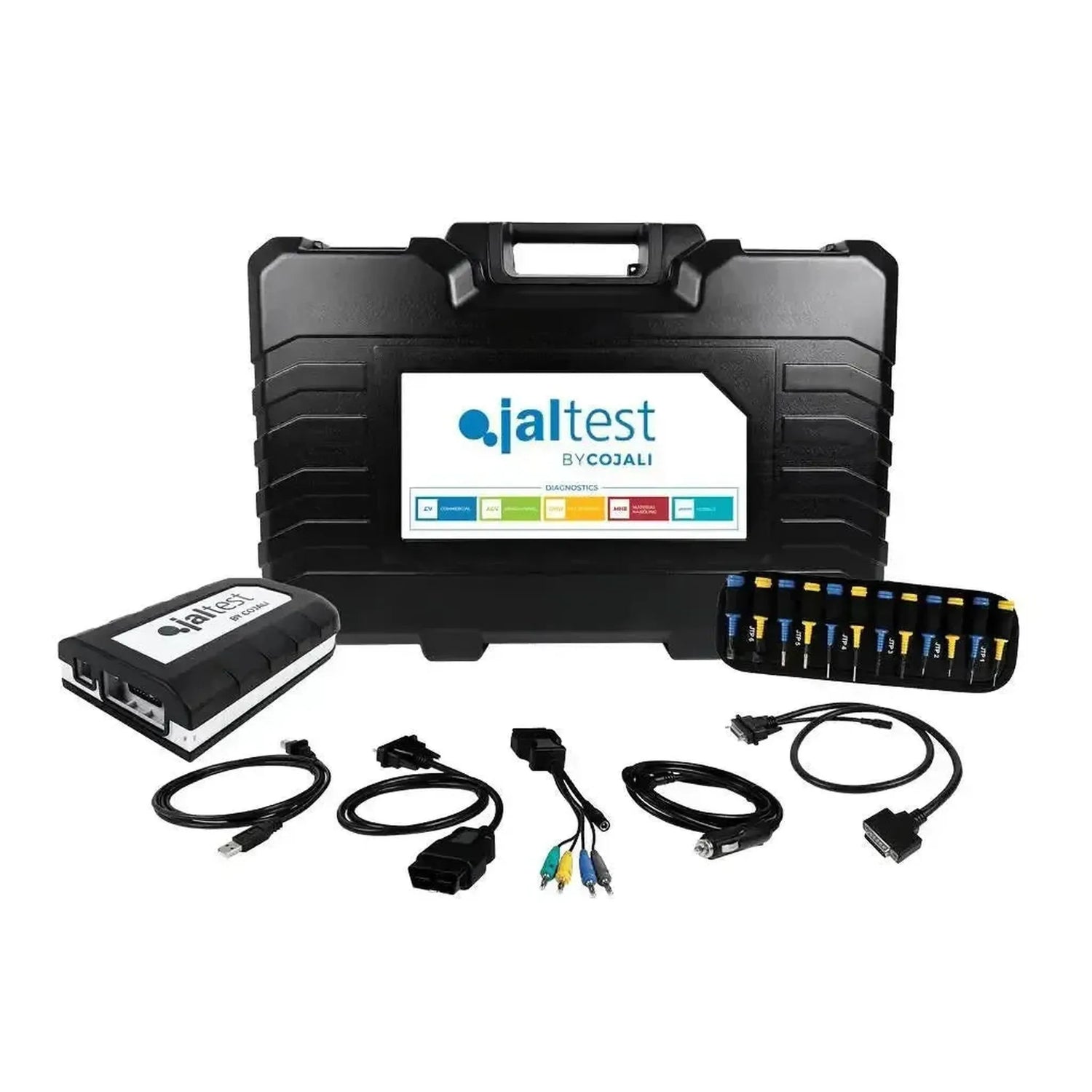

Pakkauksen sisältö

Salkku sisältää laitteiston, jonka avulla muodostat yhteyden, ja ohjelmiston oikeudet, jotka vapauttavat Full-moduulin. Laitteet ovat samat kuin erillisissä 70001053-sarjoissa; ero neljän Marine-lukijajärjestelmän välillä on ohjelmistomoduulissa, ei salkussa. Alla olevan taulukon jokaisesta osasta käy ilmi, mikä se on ja mikä viittenumero siihen liittyy.

Laitteisto

• Jaltest Link V9 (70001015): Diagnostiikka-interface, jonka kytket moottorin diagnostiikkakytkentään, 26-napainen DB26 kaapeliin ja USB-C tietokoneeseen.
• Jaltest Marine Multipin Kit (70002007): Kaksikymmentä multipinia JTP01-JTP10, jokainen kahdessa väreissä, liitäntäkaapeli JTP101 ja virtalähdekaapeli JDC10AM2 akkupihteineen. Niillä voit kytkeä suoraan liittimeen, jolle ei ole omaa diagnostiikkakaapelia.
• OBD-kaapeli, 16-napainen (JDC213.9): Tavallisen diagnostiikkaliitännän standardikaapeli.
• USB-C-kaapeli (JDC107.9B): Yhteys Linkin ja kannettavasi välillä.
• 250 cm:n jatkokaapeli (JDC100B): 26-napainen DB26-liitin, Linkin oman laajapistokkeen kanssa. Kaksi ja puoli kertaa pidempi kuin JDC100 muissa Jaltest-salkuissa, koska moottorit ovat aluksella harvoin samalla etäisyydellä siitä paikasta, jossa kannettava tietokone on.
• Salkku (70003015): Kompakti malli, 505 x 381 x 146 mm.

Ohjelmisto

• Ohjelmisto (74502001): Kertahankkinta, joka vapauttaa Full-moduulin.
• Lisenssin aktivointi, kaksitoista kuukautta (74502013): Oikeus käyttää sitä ensimmäisen vuoden ajan.
• INFO Online Marine (29479): Ohjelmiston tekniset tiedot. Sisältyy pakettiin, ei ole saatavana erikseen ja on vuodesta 2026 ilmainen.
• Jaltest GRP: Cojaliин korjaamon ohjelmisto asiakkaille, aluksille ja raporteille.

Kannettava tietokone ja merikaapit eivät sisälly tähän. Katso Kaapit ja tietokone sivun alempaa.

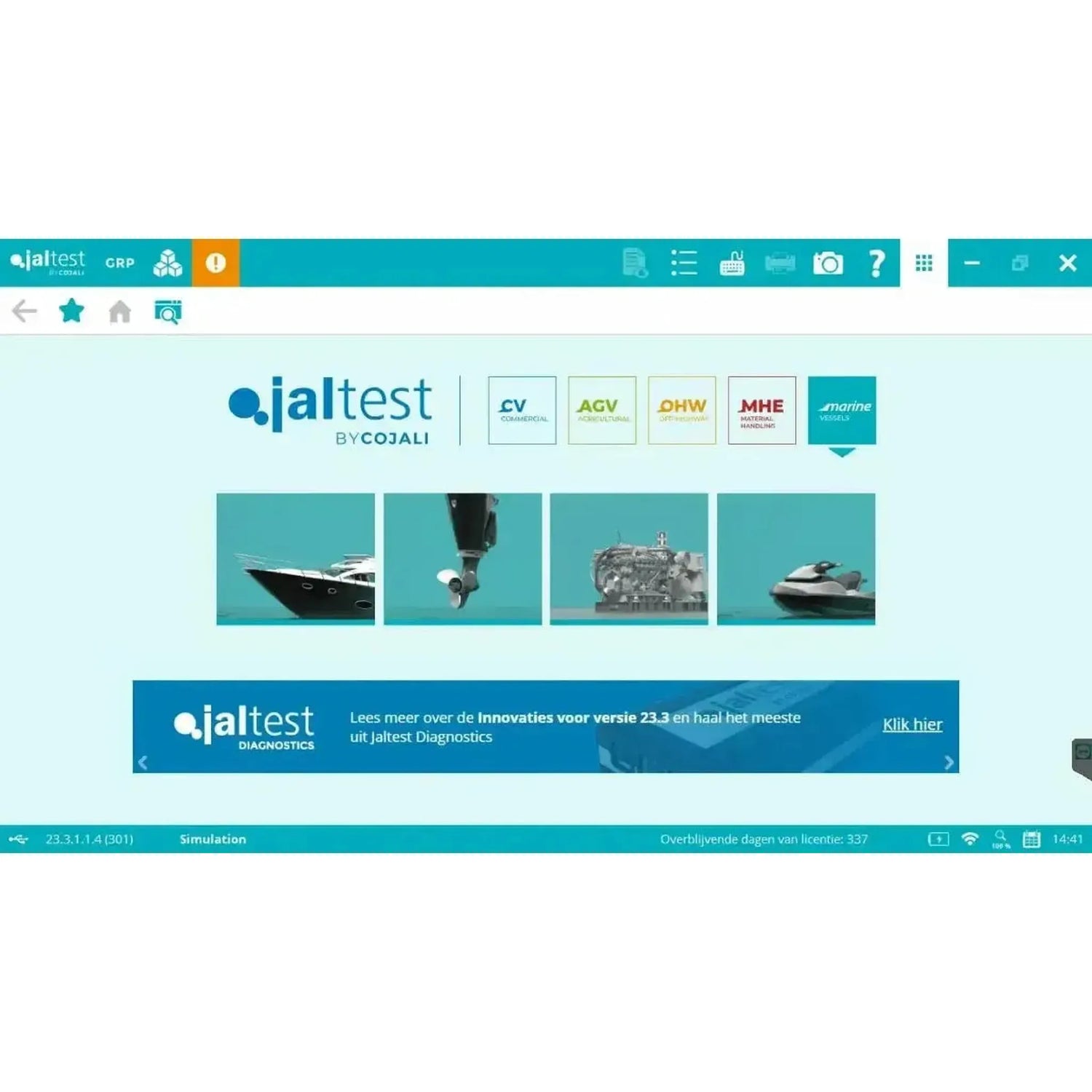

Mitkä moottorit ja järjestelmät

Jaltest Marine Full kattaa neljä aluetta — sisämoottorit, joissa on perämoottoreiden käytöt ja generaattorit, ulkomoottorit, aluksella olevat paikallaan olevat moottorit ja vesiskootterit. Merkki luettelossa tarkoittaa, että tuki on olemassa, ei sitä, että kaikki mallit ja valmistusvuodet ovat täysin tuettuja. Jaottelu maanosan mukaan koskee sitä maata, josta merkki on peräisin, ei nykyistä omistajaa.

Sisämootorit ja generaattorit

Tunnettuja merkkejä sisämoottoreiden kattavuudessa Jaltest Marine Full: Caterpillar, Cummins, MAN, Mercury MerCruiser, MTU, Scania, Vetus, Volvo Penta ja Yanmar.

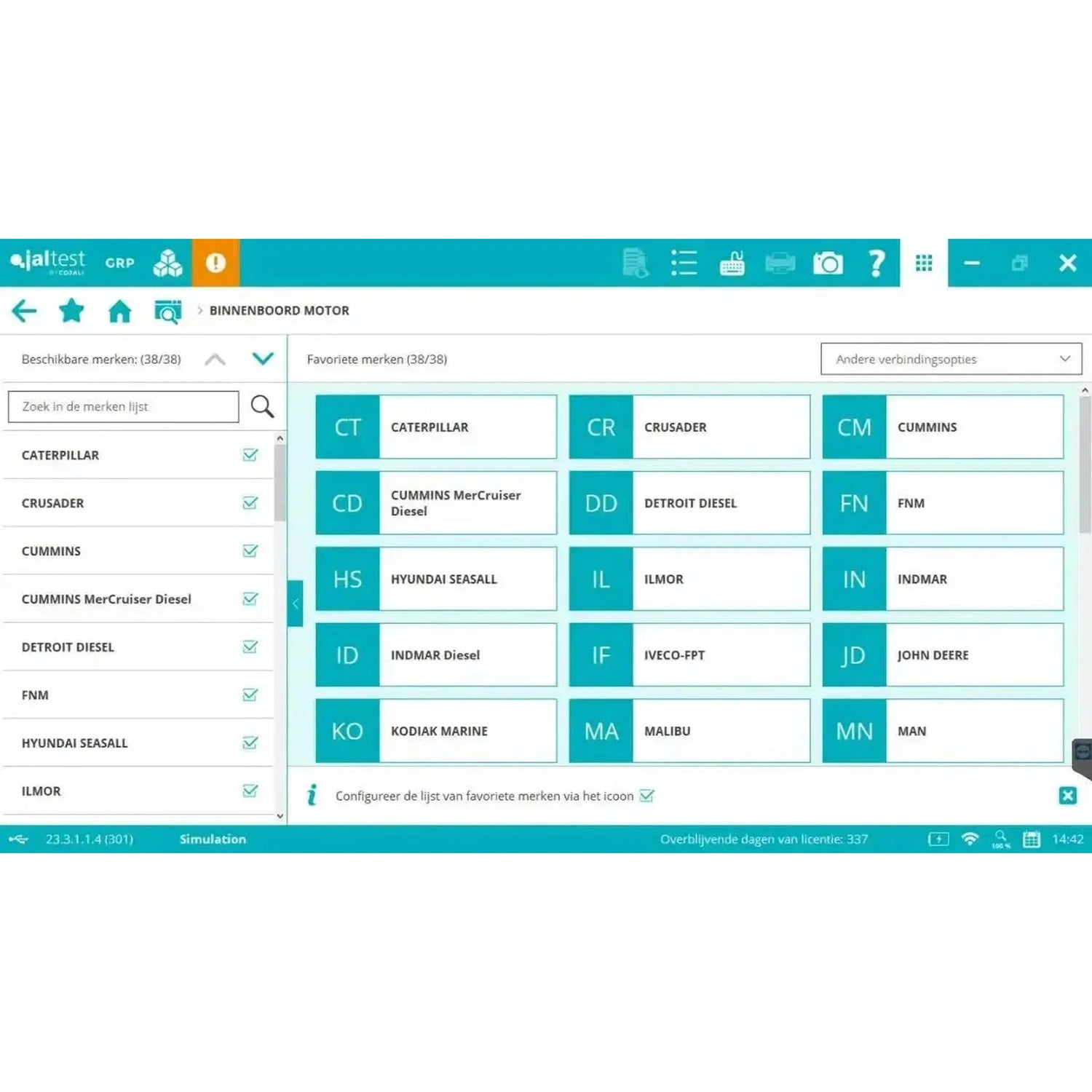

Kaikki 38 sisämoottorimerkkiä, jaettu maanosan mukaan:

Ulkomoottorit

Tunnettuja merkkejä ulkomoottoreiden kattavuudessa Jaltest Marine Full: Evinrude, Honda, Mercury, Suzuki, Tohatsu ja Yamaha.

Kaikki 15 ulkomoottorimerkkiä, jaettu maanosan mukaan:

Kiinteät mootorit ja generaattorit

Tunnettuja merkkejä kiinteiden moottoreiden kattavuudessa Jaltest Marine Full: Caterpillar, Cummins, Deutz, John Deere, Kubota, Perkins, Scania ja Yanmar.

Kaikki 27 kiinteän moottorin merkkiä, jaettu maanosan mukaan:

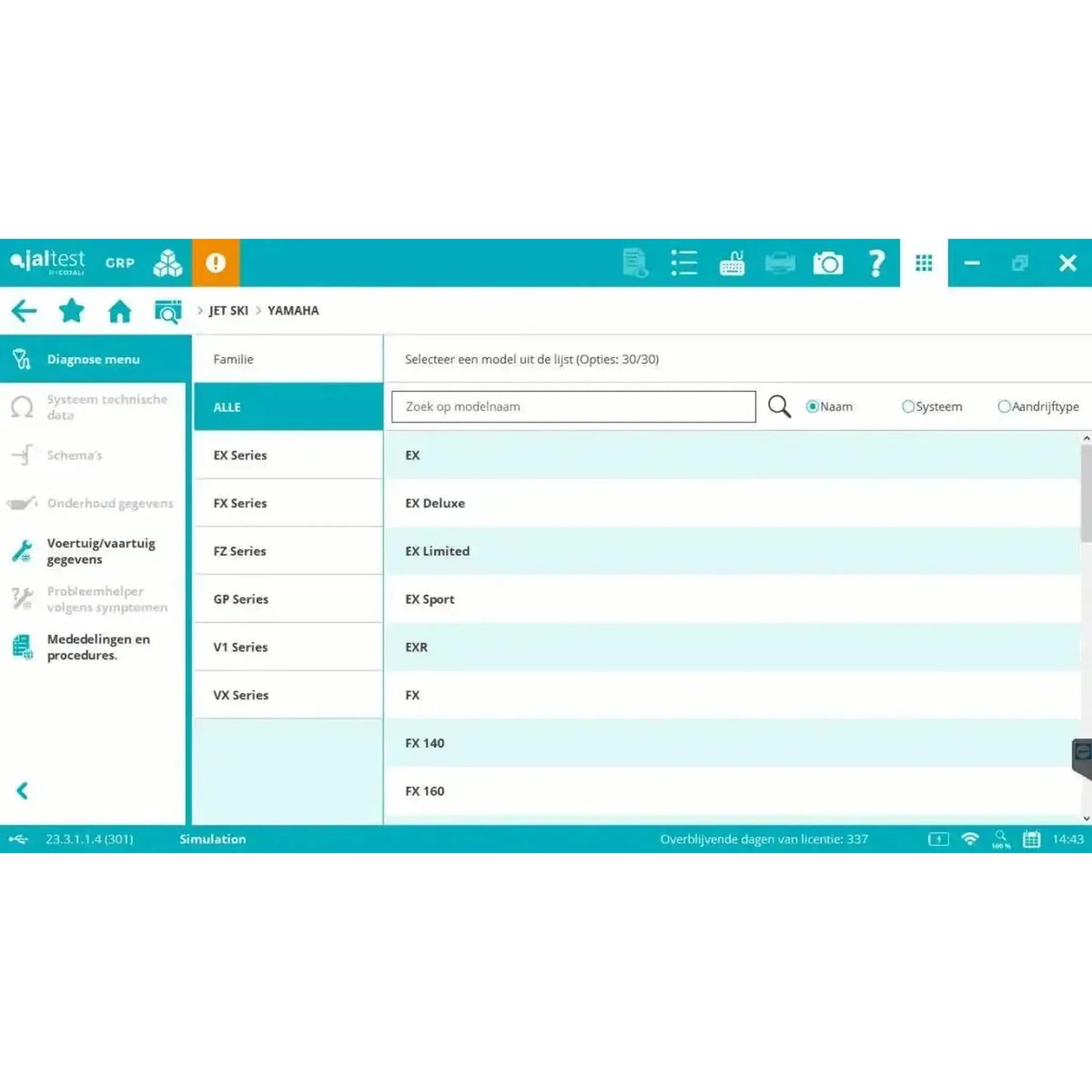

Vesiskootterit

Tunnettuja merkkejä vesiskootterien kattavuudessa Jaltest Marine Full: Honda, Kawasaki, Sea-Doo (BRP) ja Yamaha.

Kaikki 5 vesiskootterimerkkiä, jaettu maanosan mukaan:

Eurooppaan sisältyvät Yhdistynyt kuningaskunta, Turkki ja Venäjä. Kiina on erillään Aasiasta, johon kuuluvat Japani, Etelä-Korea ja Intia. Jaottelu perustuu merkin alkuperämaahan, ei nykyiseen omistajaan, ja moottorivalmistajat kuuluvat oman maansa alueeseen.

Aluksella olevat järjestelmät

• Moottorin ohjaus: Kunkin lohkon ohjainyksikkö, Volvo Pentan EDC1 ja EDC CP sekä MerCruiserin MEFI -säätimestä Mercury SmartCraft G3:een, Hondain ECM PGM-FI:hin ja Kawasakin ECU DFI:hin.
• Polttoainejärjestelmä: Suihkutus, sumutin, polttoainepumppu ja polttoainepaine, mukaan lukien järjestelmän ilmaus suodattimen vaihdon jälkeen.
• Pakokaasun jälkikäsittely: Dieselmoottorien hiukkassuodatin, pakotetulla uudelleenpolttamisella ja nokihiili- sekä tuhka-arvojen nollaamisella.
• Vaihteisto, perälaite ja ohjaus: Elektronisesti ohjatut vaihteistot, Volvo Pentan IPS joystick-ohjauksella ja EVC-moduulit.
• Trim, kallistus ja kaasuventtiili: Trim-kulma, trim- ja kallistusmoottori sekä pääkoneiston kaasuventtiiliasennon sensori.
• Vesiskootterijärjestelmät: Sea-Doon iBR ja Yamahan RiDE, MPEM-multipleksmoduuli, instrumenttipaneeli INS ja D.E.S.S.-avainjärjestelmä.
• Aluksella oleva verkko ja apulaitteet: NMEA 2000 -verkko sekä ryhmäpolttomoottoreiden ja apulaitteiden kiinteät moottorit.

Neljä Marine-sarjaa rinnakkain

Neljä Marine-ohjauslaitetta jakavat saman kotelon 70001053 ja saman Jaltest Link V9 -liitännän; ero on kokonaan ohjelmistomoduulissa. Full on ainoa neljästä, joka käsittelee kaikkia alueita samanaikaisesti: Se sisältää sisävesimoottoreiden, ulkopuolisten moottoreiden ja vesiskootterien kattavuuden yhdessä, ja ainoana se lisää niihin ryhmäpolttomoottoreiden ja apulaitteiden kiinteät moottorit. Jos työskentelee useammalla kuin yhdellä näistä alueista, tämän sarjan kanssa ei tarvita toista lisenssiä.

Mitä voit sillä tehdä

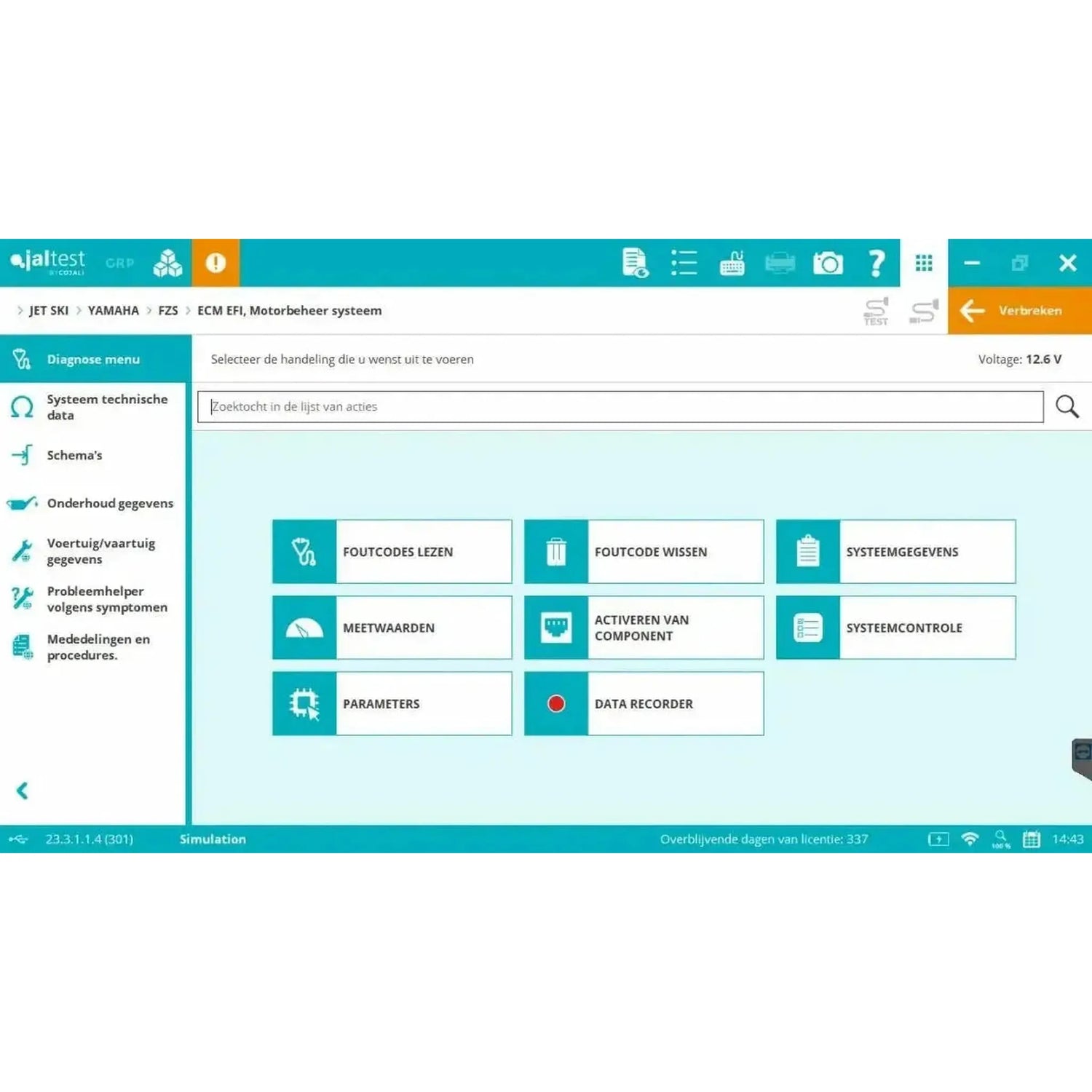

Full-moduulilla luet ohjayksiköitä, seuraat mittausarvoja reaaliajassa ja ohjaat komponentteja. Lisäksi mukaan tulee viiteopas, jossa on kaaviot, vian etsijät ja huoltotiedot siitä järjestelmästä, jossa työskentelet.

Diagnoosi ja huolto

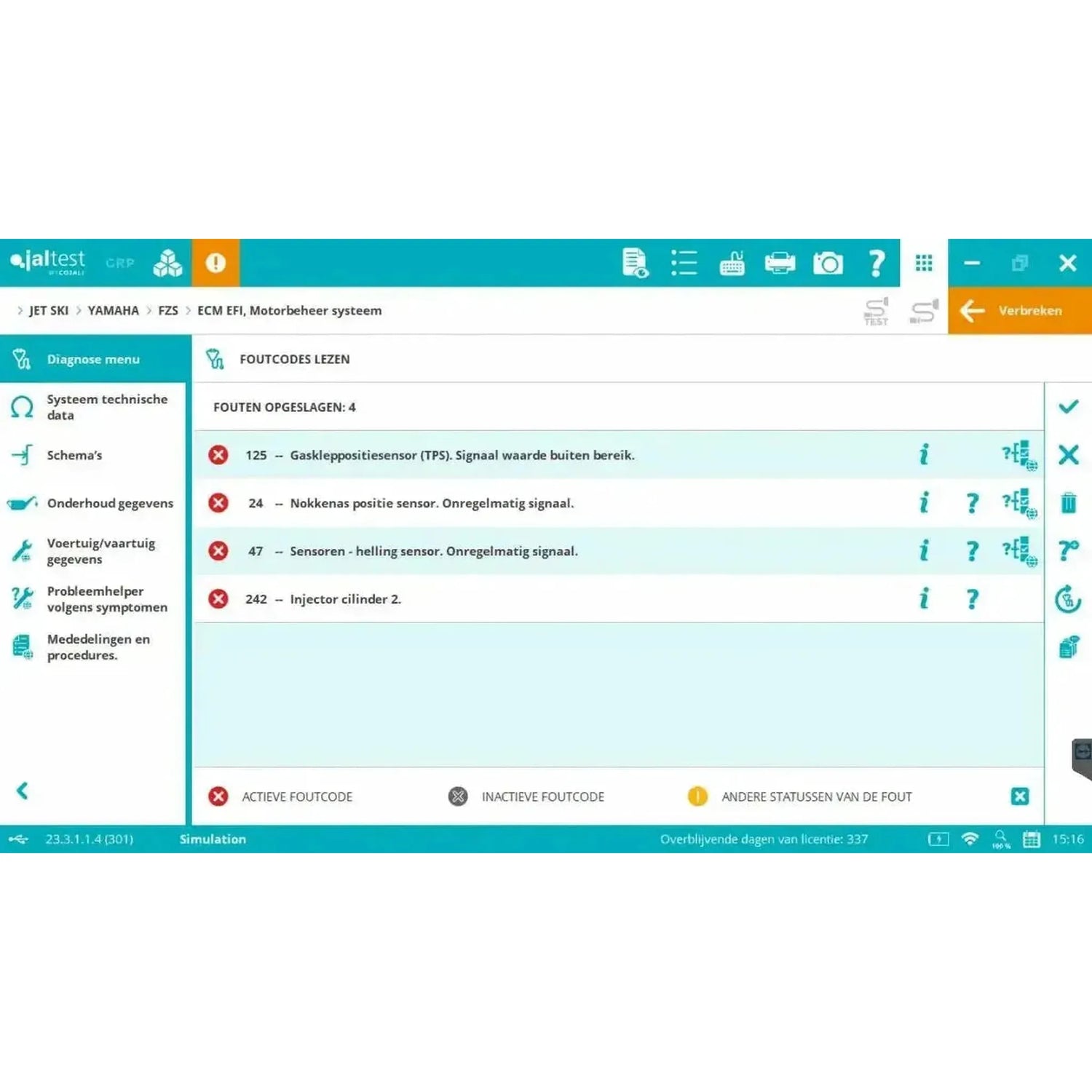

• Virhekoodien lukeminen ja poistaminen: Ohjainyksikön virhiömuisti, aktiivisia, passiivisia ja pysyviä koodeja sekä kuvaus jokaiselle koodille.
• Mittausarvot: Moottorin kierrosluku, turbo-paine, öljypaine, polttoainepaine, jäähdytysnesteen lämpötila, trim-kulma ja jarru- ja taaksepäinjärjestelmän asento numeroina tai kaaviona.
• Komponenttien ohjaus: Sumutin, polttoainepumppu, venttiilit, trim- ja kallistusmoottori sekä iBR- ja RiDE-järjestelmän käyttö suunnitelmallisesti.
• Ohjainyksikön tiedot: Osanumero, sarjanumero, ohjelmistoversio ja ohjainyksikön kokonaistyöntuntien lukumäärä.
• Huolto ja palvelu: Hiukkassuodattimen uudelleenpolttaminen, sumuttimien koodaus, sylintereiden poistaminen käytöstä, polttoainejärjestelmän ilmaus, D.E.S.S.-avainten hallinta ja huoltopalautimien nollaaminen.
• Kalibroinnit ja oppimisen ohjausprosessit: Vaihteiston, joystick-ohjauksen, kaasuventtiiliasennon sensorin, trim- ja kallistussensorin, ohjauskulmasensorin sekä iBR- ja RiDE-järjestelmän säätäminen ja oppiminen.

Tekniset tiedot sisällytetty

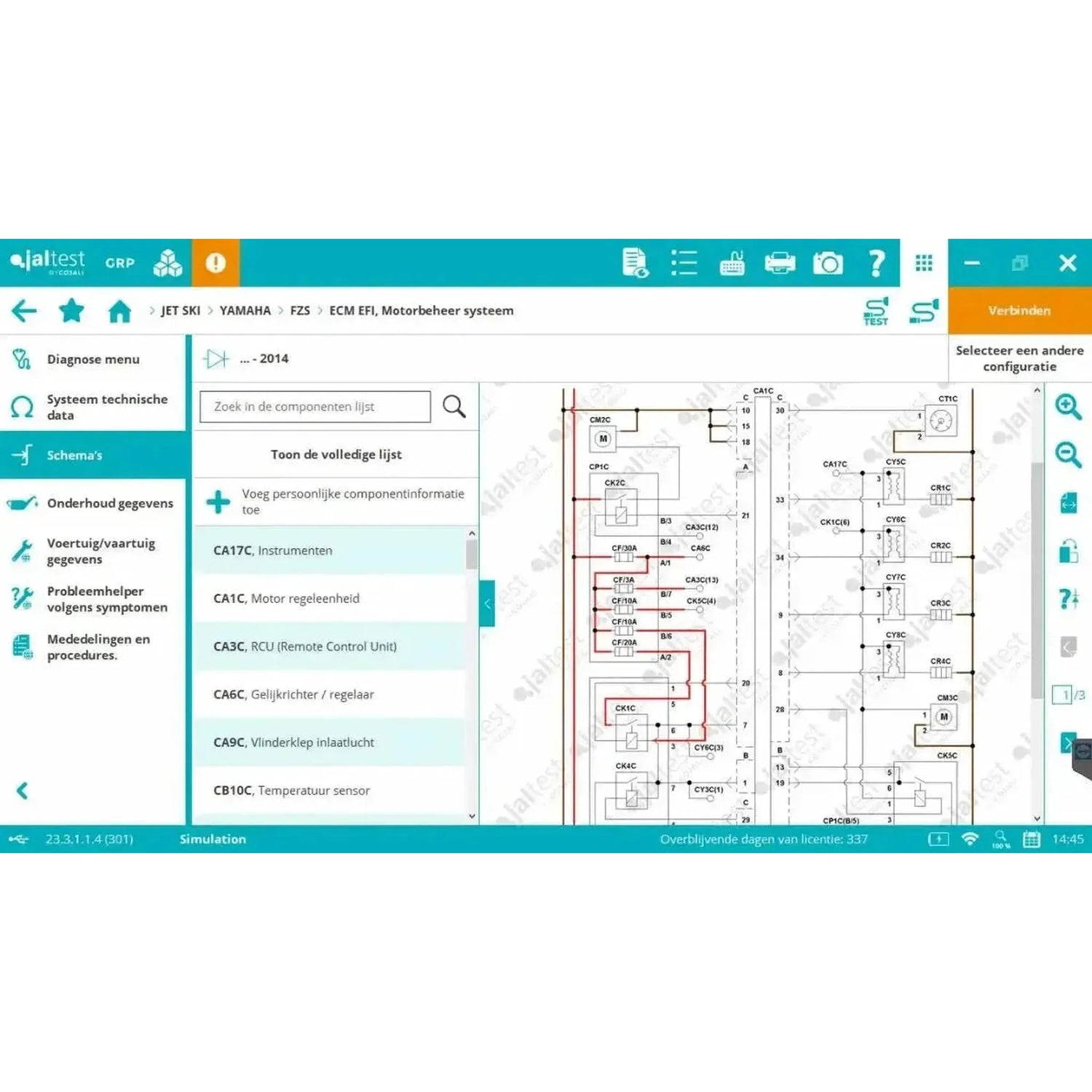

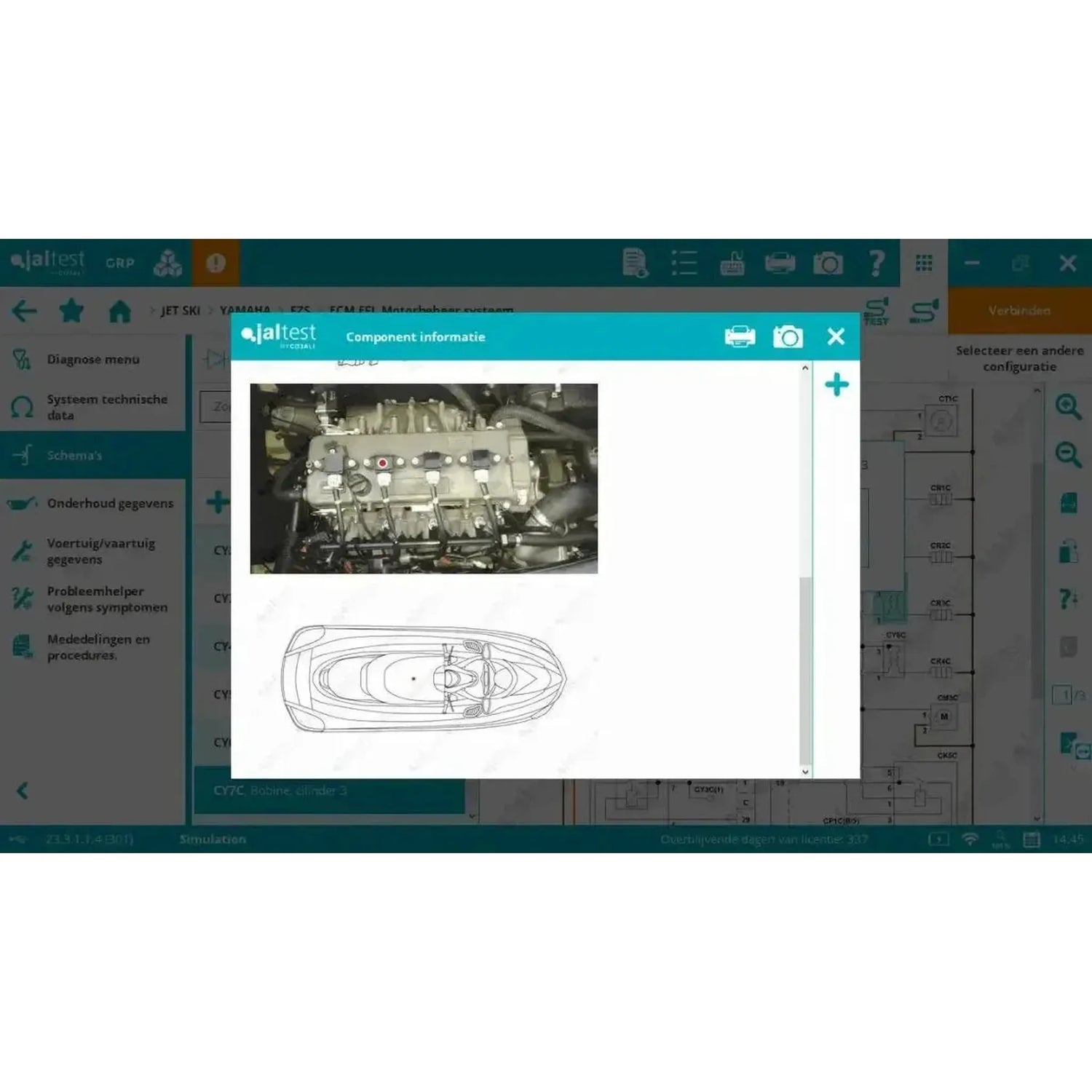

• Kaaviot: Moottorijärjestelmän sähköiset kaaviot, joissa on napsautettavat sulakkeet, maadoitukset, sensorit, ohjaimet ja johdot.

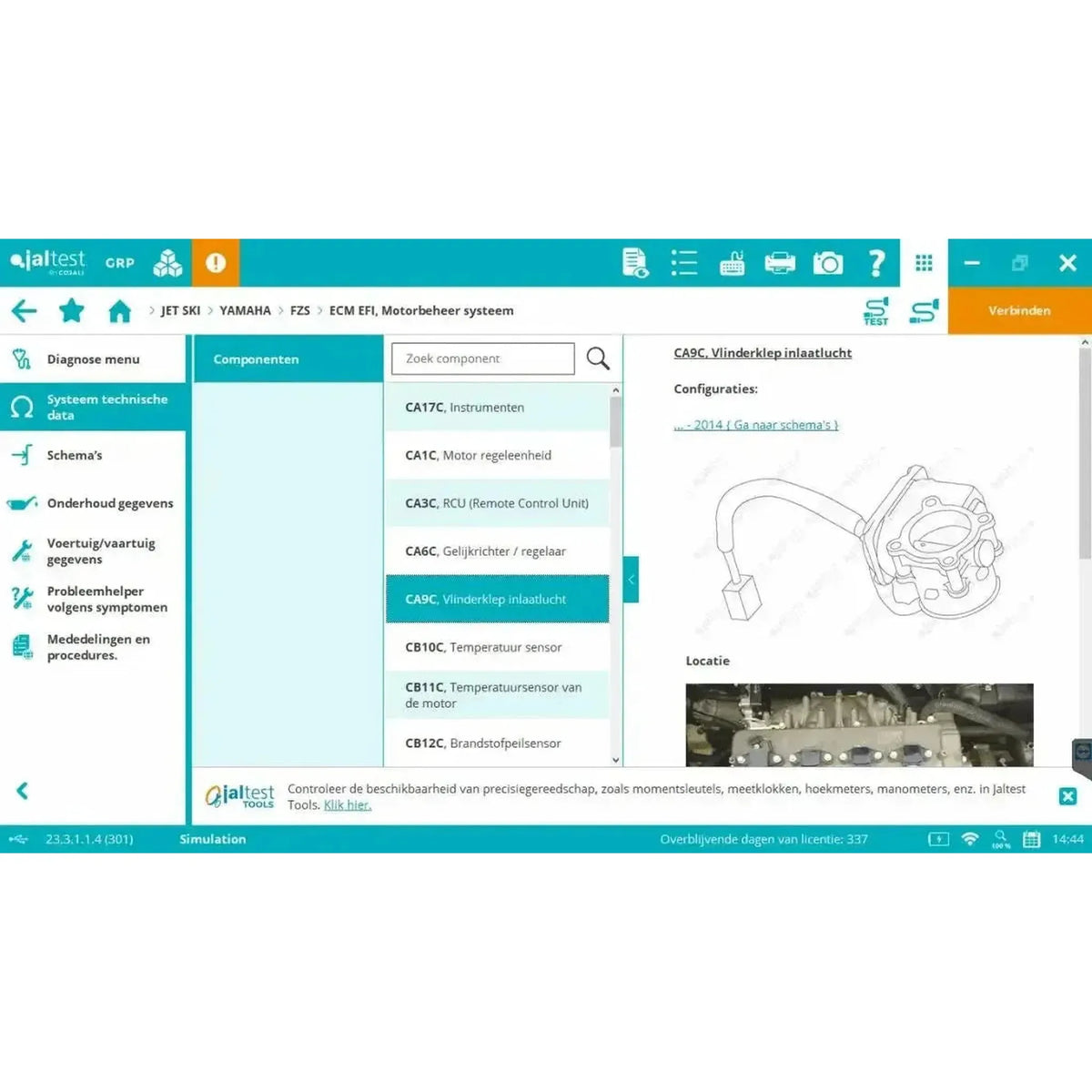

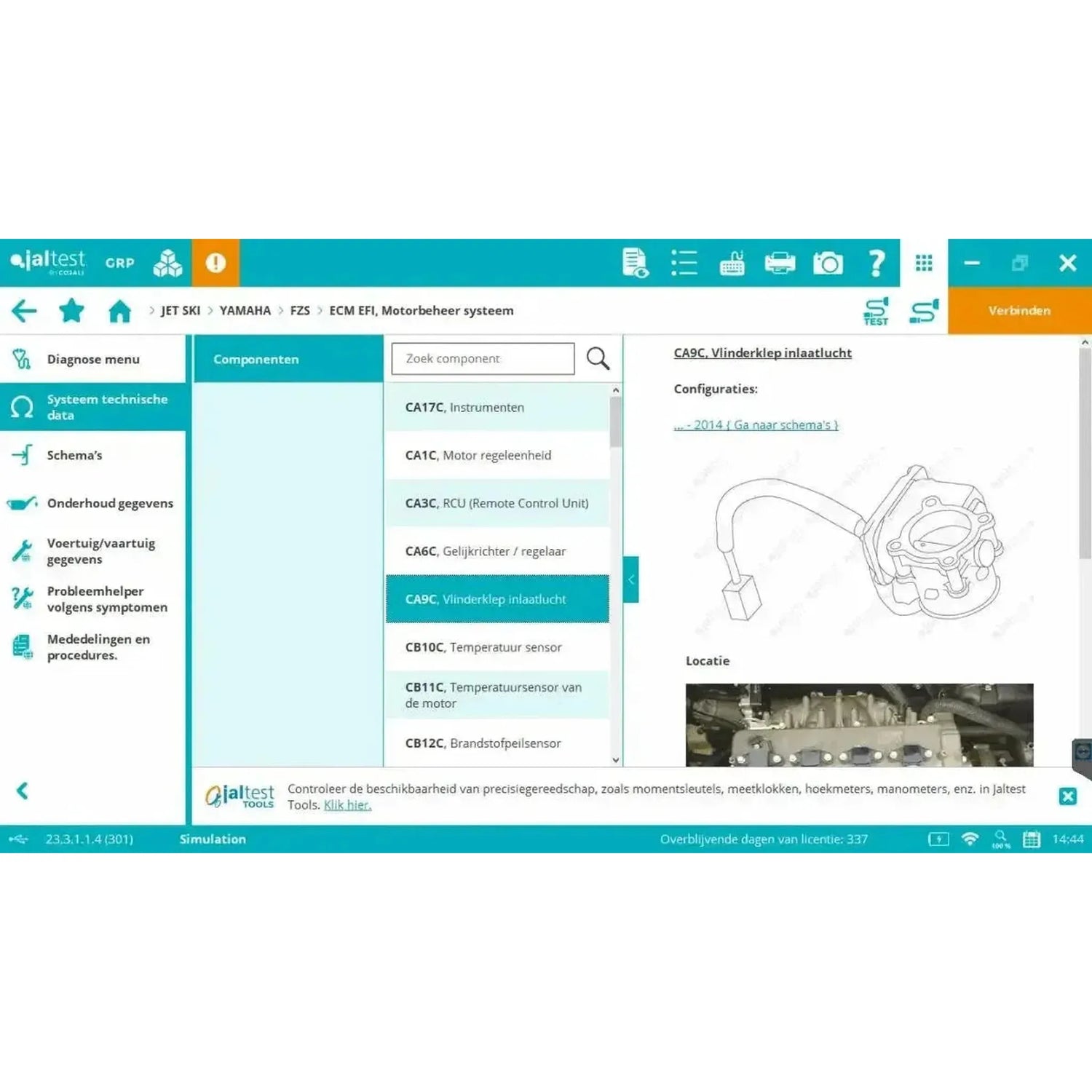

• Tekniset tiedot: Kiristysmomentin arvot, asetusarvot, nesteiden spesifikaatiot ja sensorien, toimilaitteiden ja ohjainyksiköiden tiedot.
• Korjausoppaat virhekoodin mukaan: Askelittainen opas löydettyyn virhekoodiin, johdotuksen tarkastuksella, komponentin testillä ja ehdotetulla ratkaisulla.
• Vianseurantaopas oireen perusteella: Haku ilman virhekoodia, valituksen perusteella, kuten vaikeasta käynnistyksestä, tehohäviöstä tai ylikuumenemisesta.
• Tekniset bulletinit: Cojalin ilmoitukset tavallisista vioista ja toistuvista virheistä merkeittäin.

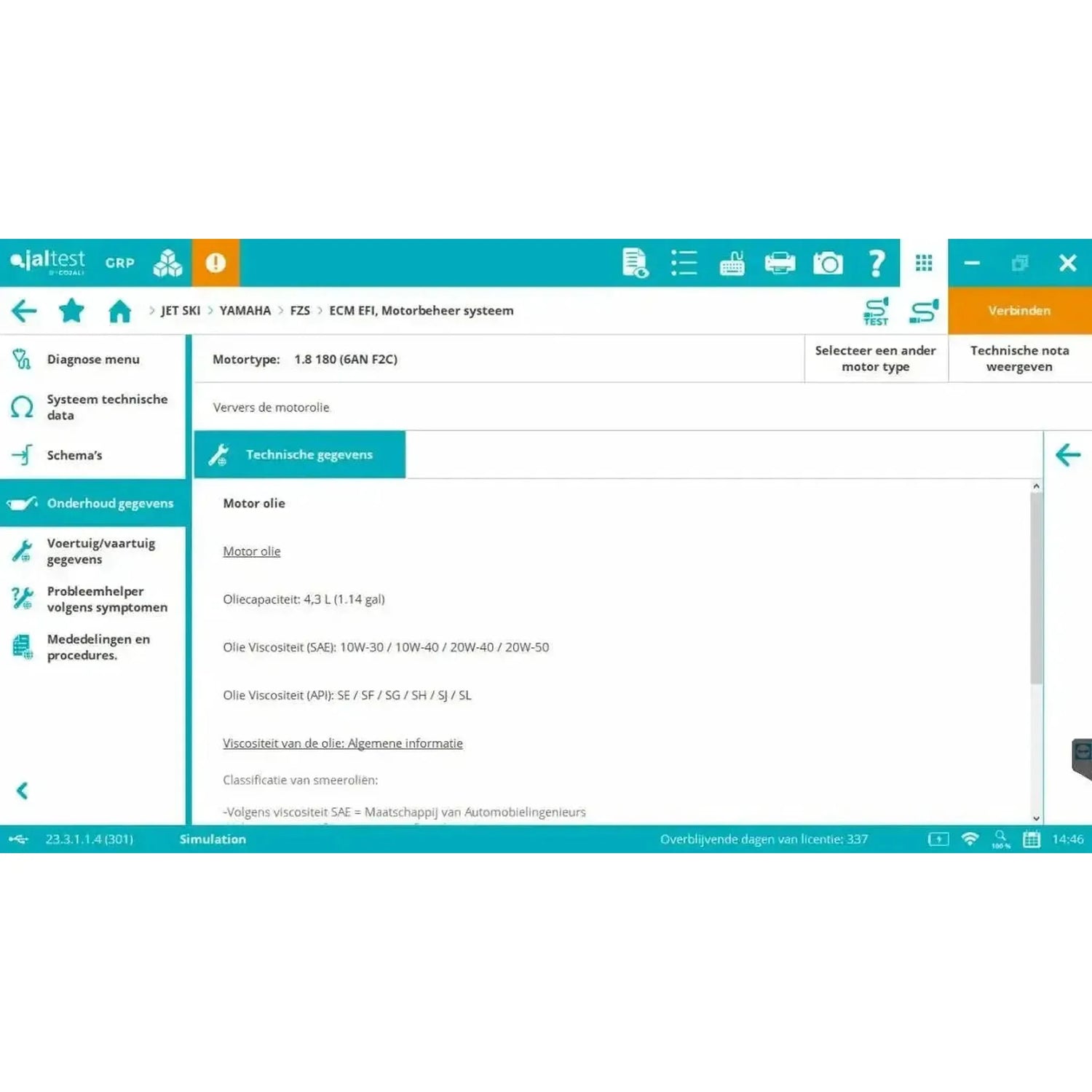

• Huoltotiedot: Huoltoaikataulut ajoissa, joissa on huoltomenettelyt ja suodattimien, siipirattaiden, V-hihnojen, termostaattien ja anodit vaihdot.

Ero asiantuntijatilaan verrattuna

Tavallinen diagnostiikka on lukemista, mittaamista ja ohjausta. Asiantuntilatilassa muutat lisäksi parametreja ohjainyksiköissä: sensoreiden ja toimilaitteiden kalibroiminen, käyttöparametrien asettaminen ja oppimisen ohjausmenettelyjen toteuttaminen. Tämä tila on mukana.

Kaapelit ja tietokone

Koteloon kuuluu 16-nastainen OBD-kaapeli vakiokytketyille. Vesillä ei ole koskaan tullut pakolliseksi standardoitu OBD-liitäntä, joten melkein jokainen moottorin valmistaja säilyttää oman diagnostiikan liittimen, myös uusissa moottoreissa. Ohjelmisto itse toimii Windows-tietokoneella.

• Neljä kaapelisettiä: sisävesiset 70002009, ulkopuoliset 70002025, vesiskootteriset 29985 ja kiinteille moottoreille tarkoitettu sarja 70002006 JDC217.9, JDC505A, JDC528A ja JDC538A kanssa.
• Laajin irroitettava sarja: Vesikuljetuskaapeliset 70002008 kolmetoistakabeleilla — JDC527A, JDC601A, JDC603A, JDC604.9, JDC608A, JDC609.9, JDC611A, JDC612A, JDC613A, JDC614A, JDC616A, JDC617A ja JDC618A9. Yksi sarja kattaa sisä- ja ulkopuolen kerralla; vesiskootteriset 29985 ovat siihen lisäys, koska Yamahan kaapeli JDC601A ei ole siinä mukana.
• Sisämoottori: JDC527A, JDC611A ja JDC618A9 kolmelle Volvo Penta -liitännälle, ja JDC604.9 MerCruiserin 10-nastaisen MEFI-liitännän varten.
• Ulkomoottori: JDC603A, JDC614A ja JDC617A Mercurylle, JDC608A Hondalle, JDC609.9 Evinrudelle, JDC613A ja JDC616A Suzukille ja JDC628A NMEA 2000 -verkkoa varten.
• Vesiskootterit: JDC602A Sea-Doota varten ja JDC610A Kawasakia varten, joissa JDC660M, JDC661M ja JDC662M avainten ohjelmointia varten.
• Tietokone: Ohjelmisto toimii Windowsilla. Cojali toimittaa Jaltest Rugged PC:n ja A140 Rugged PAD:in; molemmat ovat saatavilla erikseen verkkokaupastamme.

Tarvitsemasi kaapeli määräytyy moottorissa olevan diagnostiikka-liitännän perusteella, ei moottorin kotelon nimen perusteella. Tarkista pistoke moottorissa itsessään ennen tilaamista: Jos se on 16-nastainen OBD2-liitäntä, mukana toimitettu JDC213.9 riittää; jos se on valmistajan oma liitin, asianomainen kaapeli on edellä olevassa luettelossa.

Lisenssi ja uusiminen

Ohjelmistolisenssit on voimassa kaksitoista kuukautta aktivoinnista ja uusitaan sen jälkeen vuosittain päivityslisenssin (74602001) avulla. Niin kauan kuin lisenssi on voimassa, saat kaikki uudet ohjelmistoversiot ja pääsy teknisiin tietoihin.

• Voimassaoloaika: Kaksitoista kuukautta aktivoinnista.
• Uusiminen: Vuosittain päivityslisenssin (74602001) avulla, joka kerta uusiksi kaksitoista kuukaudeksi.
• Asennukset: Enintään viisi tietokonetta. Jaltest-laite on aina tarpeen ohjelmiston suorittamiseen.
• Rekisteröinti: Aktivoinnin yhteydessä, jokaisen uuden ohjelmistoversion yhteydessä ja sen jälkeen kuuden kuukauden välein.
• Moduulin ostaminen jälkeenpäin: Myöhemmin ostettu moduuli tasataan voimassa olevaan lisenssiin; maksat suhteellisesti.
• Uusimatta jättäminen: Diagnoosi toimii viimeksi asennetulla versiolla, mutta pääsy teknisenä tietoon lakkaa. Cojali tukee vanhentuneita lisenssejä vielä vuoden ajan.

Valinnaiset laajennukset

Full-moduulin lisäksi on laajennuksia, jotka tilaat erikseen. Ne eivät ole tarpeellisia diagnostiikkaa varten, mutta laajentavat viiteaineistoa, tukea tai kattavuutta. Alla on, mitä kuuluu Marine -pakettiin.

• Jaltest INFO Web Marine: Sama viiteaineisto verkkosivuston kautta, saatavissa kuukausi- tai vuosiperusteisesti.
• Jaltest ATS (70809004): Vuoden pituinen pääsy Cojalin englanninkieliseen tekniseen helpdesk-palveluun. Se jatkuu automaattisesti; peruuttaminen on tehtävä kirjallisesti kolmekymmentä päivää ennen vanhentumispäivää.
• Jaltest Central Services: Toimenpiteet, jotka Cojalin asiantuntijat suorittavat puolestanne, per toimenpide.
• Muut Jaltest-moduulit: Vesiliikenteen ulkopuolella kattavuus toimii omien moduulien kautta — Jaltest CV liikennöinti ajoneuvoille, AGV maatalouteen, OHW maa-ainesten käsittelyyn ja MHE sisäiseen kuljetukseen.

Pakkauksen sisältö

• 1x Jaltest Link V9 -liitäntä (70001015)
• 1x Jaltest Marine -moninastainen sarja (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-nasteinen DB26 – 16-nasteinen OBD2 -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C -sovitinkaapeli | Liitäntä
• 1x Jaltest (JDC100B) | Link V9 26-nastainen DB26-jatkokaapeli (250 cm) | Liitäntä
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502001) | Marine (Full) | Ohjelmiston aktivointi
• 1x Jaltest (74502013) | Marine (Full) | Ohjelmistolisenssit
• 1x Jaltest INFO Online Marine (29479)
