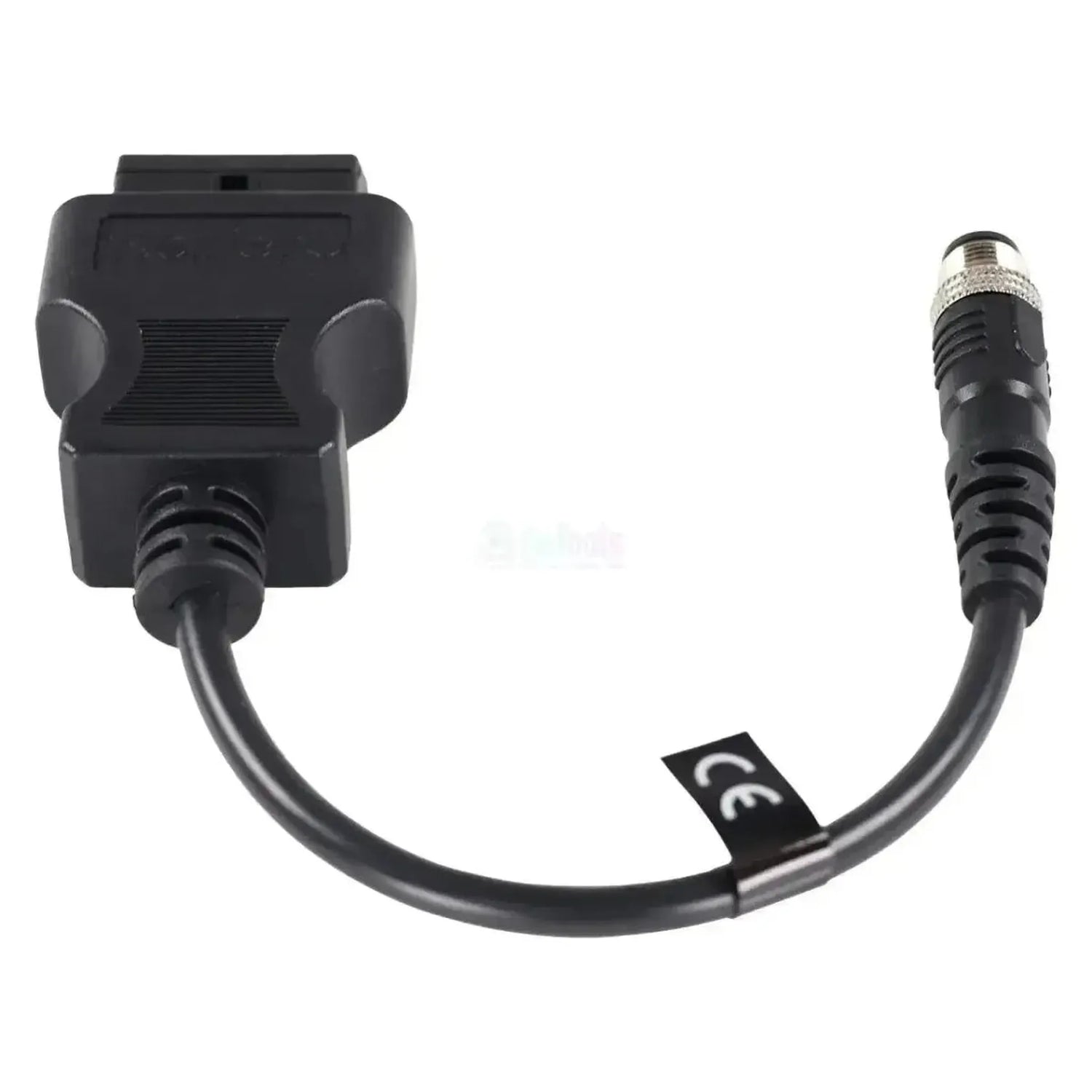

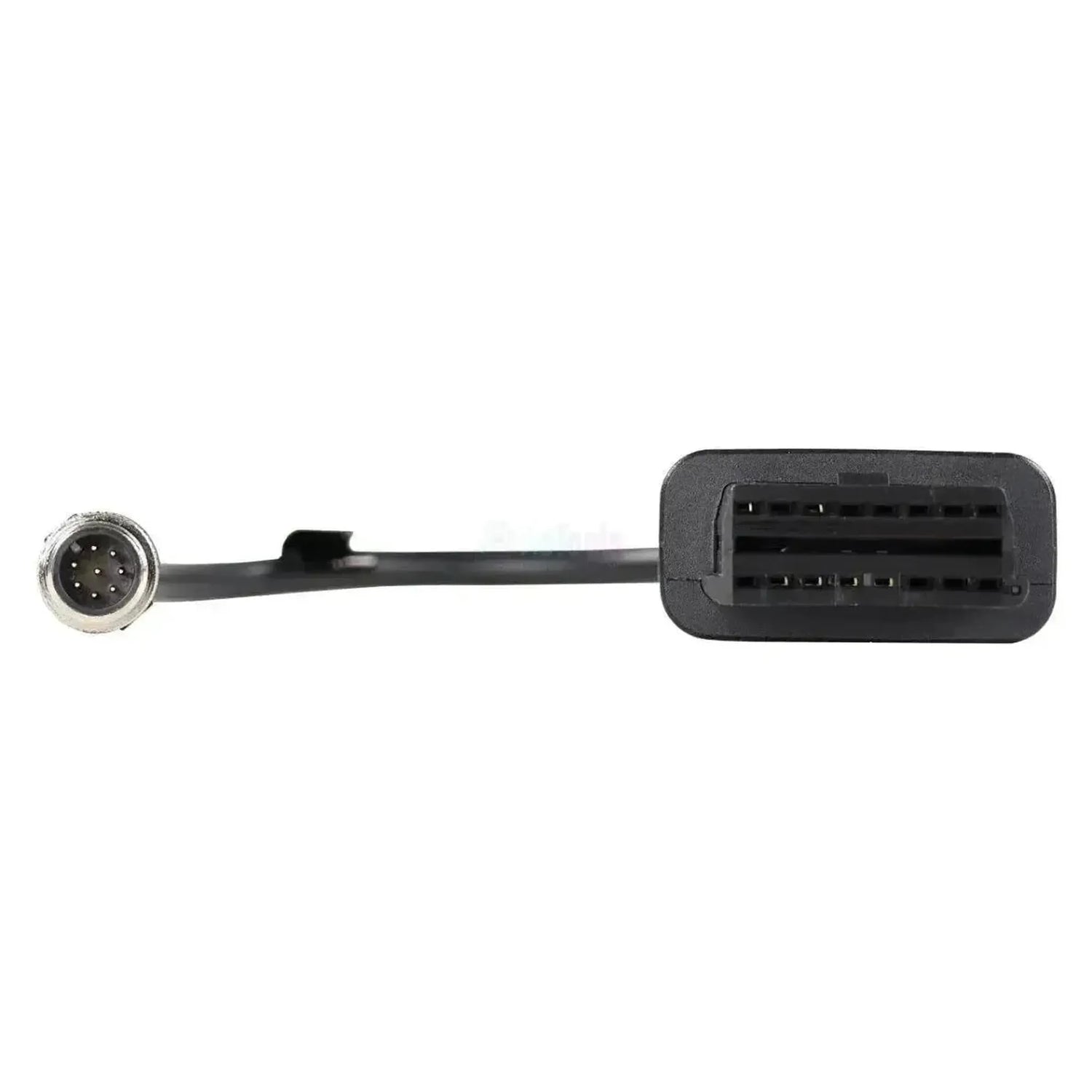

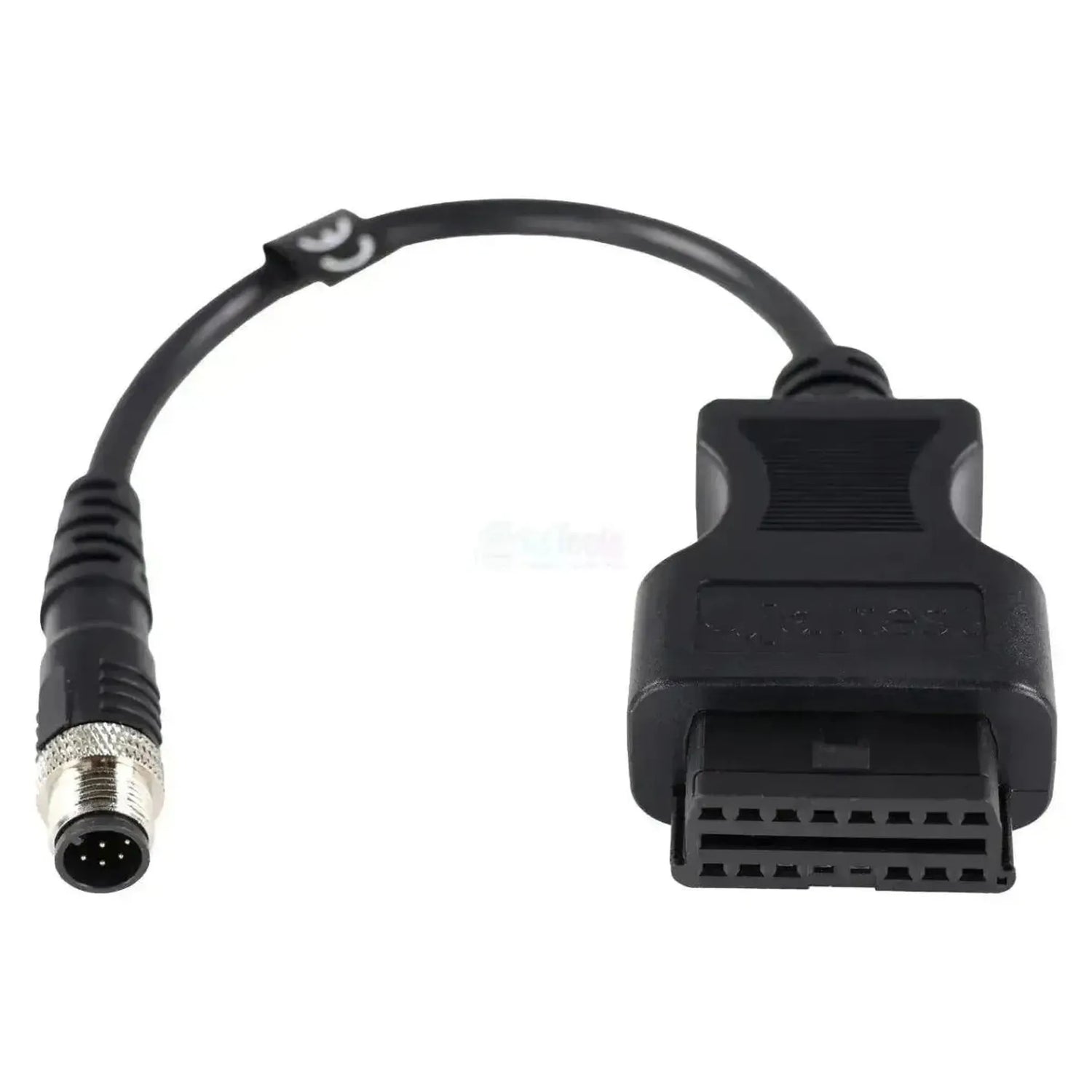

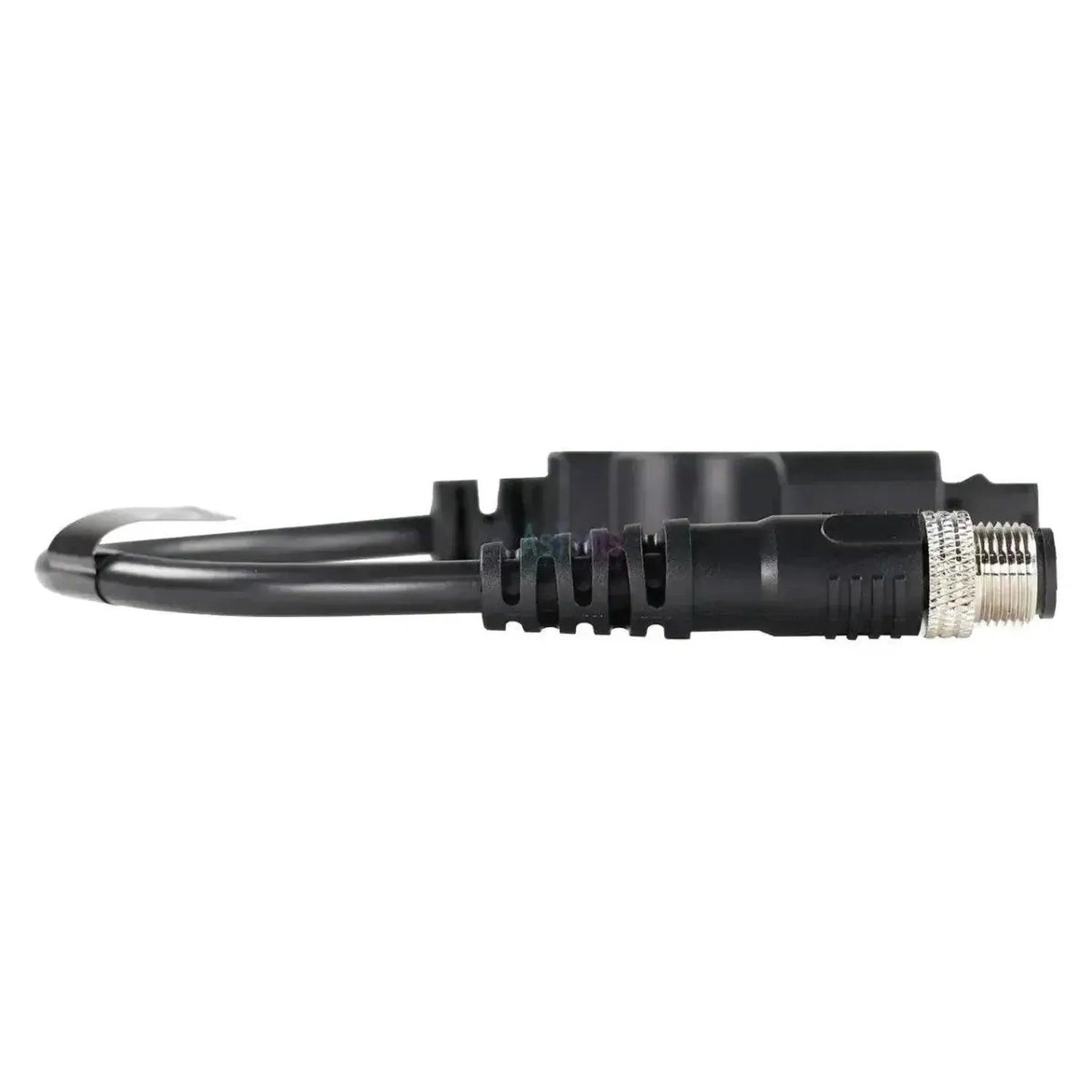

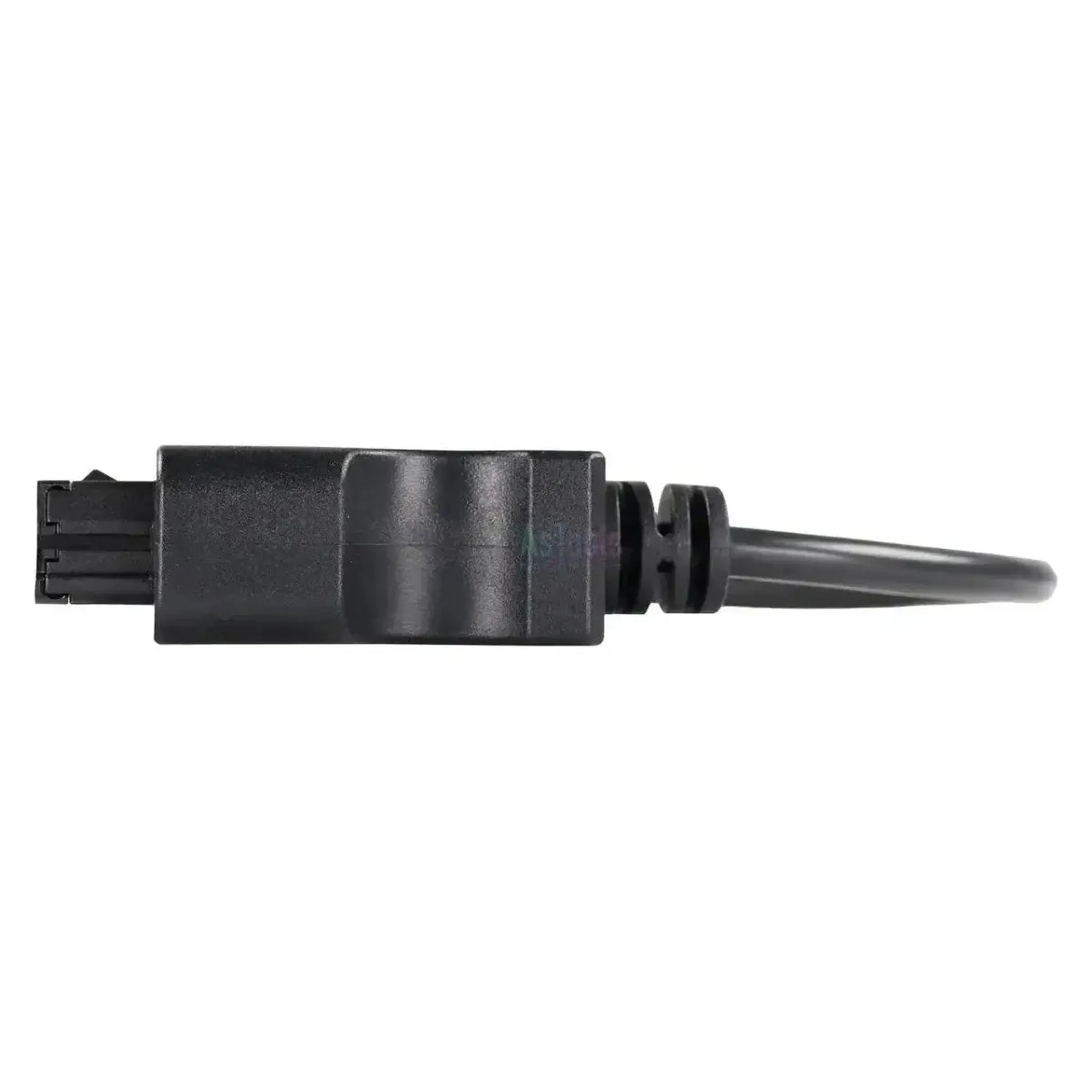

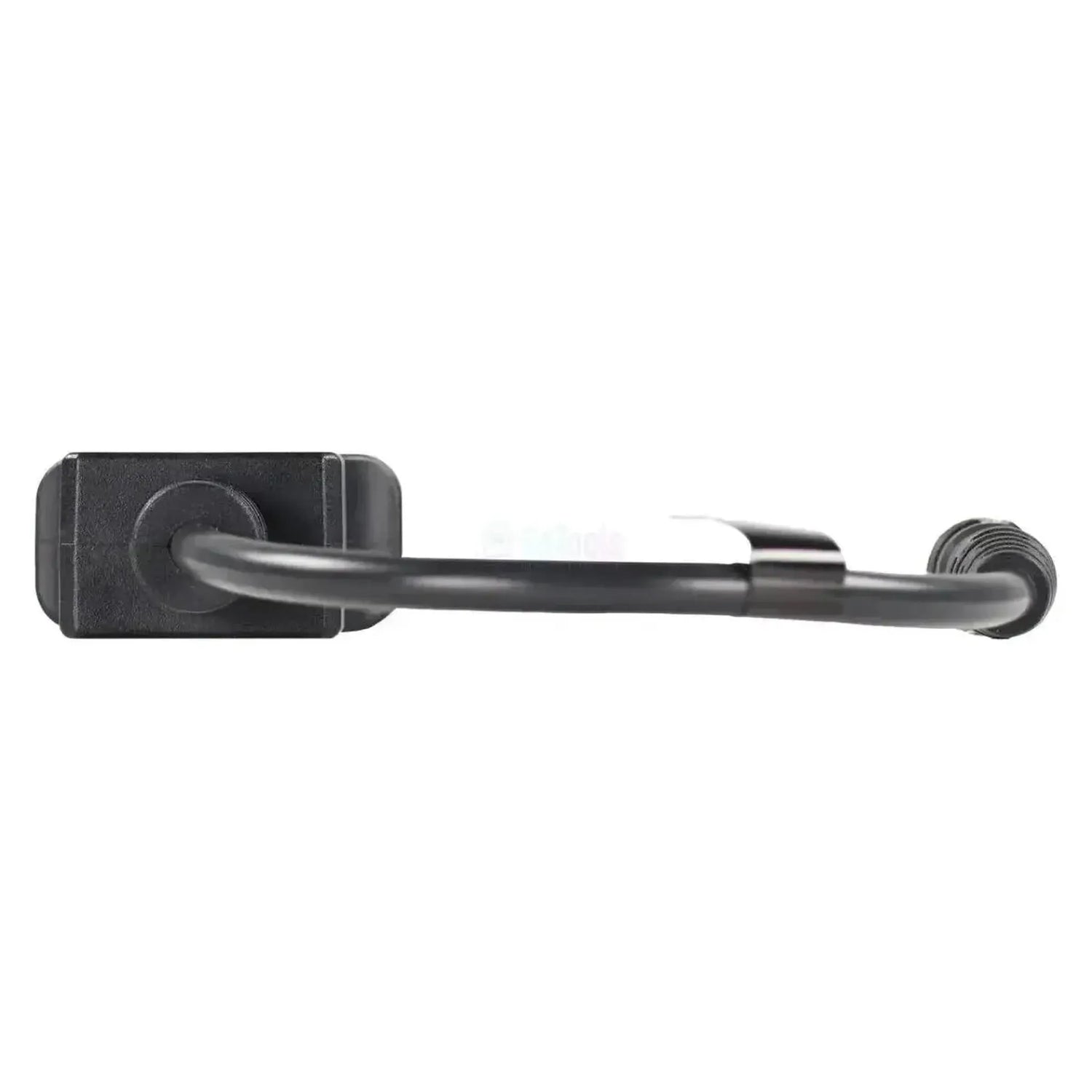

Jaltest JDC620A yhdistää 8-nastaisen diagnoosikytkimen MAN-laivamoottoreista 16-nastaisen OBD2-liitännän kanssa Jaltest-diagnostiikkakaapelissasi. Moottoripuolella ei ole littää liitintä vaan kierteellinen pyöreä kytkemien: nikkelöity kotelo, jonka ulkopinnassa on kierros ja pinakkimainen otepinta, sisällään kahdeksan kullattua nastaa mustassa pidikkeessä. Takana on ripaarallinen vetosuoja, josta johto jatkuu suoraan; kaapelin pituus on 28–30 cm. Tämä kytkimen sijaitsee moottorissa tai asennuksen moottorijohtoissa. MAN TG-sarjan kuorma-autot käyttävät täysin erilaista diagnoosikytkintä omilla kaapeleilla, joten älä sekoita näitä kahta.
Kun kytkemien on kierretty kiinni, diagnoosiyhteys avautuu asennuksen moottorisäätimen ohjausyksiköihin: Commonrail-moottorinohjaus EDC 7 C3 ja V-moottoreiden kaksinkertainen toteutus EDC 7 Master/Slave C3/C32, moottorin säädin-liitynnän SFFR ja elektroninen kaasu- ja kääntösäätö Marex OS II CR-MCP. Näissä järjestelmissä tuki ulottuu pelkkää lukemista pidemmälle: myös komponenttien ohjaus, parametrit, kalibroinnit ja nollaukset kuuluvat siihen. Laivauksessa 16-nastaista liitäntää ei ole koskaan vaadittu, joten tämä merkinomainen kytkemien jää käyttöön myös uudemmissa asennuksissa. Kaapeli kuuluu Jaltest Marine -tuotteisiin.
VAHVUUDET
HUOMIOITAVAA
Sovellukset ja toiminnot
Tämän yhteyden kautta lähestyt Jaltest-ohjelmistolla asennuksen moottorinohjauksen ohjausyksiköitä. Mitkä järjestelmät ovat asennettuna, riippuu moottorisarjasta ja asennetusta säätöyksiköstä. Seuraavat yksiköt kuuluvat Jaltest Marinen tukialueeseen.
Ohjausyksiköt, joihin pääset
- EDC 7 C3, moottorinohjaus: MAN-laivamoottoreiden commonrail-moottorinohjaus.
- EDC 7 Master/Slave C3/C32: Sama ohjaus V-moottoreiden kaksinkertaisessa toteutuksessa, yksi ohjausyksikkö per sylinteririvi.
- SFFR, moottorin säädin-liitynnän: Yhteys moottorinohjauksen ja asennuksen muun osan välillä.
- Marex OS II CR-MCP: Elektroninen kaasuvedin- ja kääntösäädön ohjaus.
Mitä voit tehdä
- Vikakoodien lukeminen ja pyyhkiminen: Ohjausyksikön vikamuistin lukeminen häiriön kuvauksen kanssa ja tyhjentäminen korjauksen jälkeen.
- Tarkastella mittausarvoja: Ohjausyksikköön liitettyjen anturien nykyiset arvot numeroissa ja kaaviona.
- Komponenttien ohjaus: Osien suora aktivointi sen määrittämiseksi, onko häiriö osassa vai johdotuksessa.
- Parametrien asettaminen: Määritysarvojen ja asetusten kirjoittaminen ohjausyksikköön.
- Kalibroinnin suorittaminen: Järjestelmissä, joille Jaltest tarjoaa kalibrointimenettelyn, esimerkiksi osan vaihtamisen jälkeen.
- Nollauksien suorittaminen: Laskureiden ja ilmoituksien palauttaminen alkuperäiseksi korjauksen jälkeen.
- Reaaliaikainen seuranta: Mittausarvojen seuranta reaaliajassa koeajossa tai testisarjassa.
Yhteensopivat ajoneuvot ja sovellukset
Ratkaisevaa on liitäntä, ei moottorisarja. Tämä kaapeli sopii MAN-laivamoottoreihin sisäisellä asennuksella ja kierteellisellä 8-nastaisen kytkimellä. Seuraavat sarjat ovat Jaltest Marinen tuella; nikkelöidystä kierteellisestä kotelosta näet, onko sinulla oikea liitäntä edessäsi.
MAN:
- D0836 LE401/402 ja LE423
- D2840 LE401/402/403/407 ja LE422/423
- D2842 LE401–LE418
- D2842 LE422/423/433/443/453
- D2848 LE401/403/405 ja LE422/423
- D2876 LE401/402/404/405 ja LE423/433
- D2862 LE423–LE476
- D2868 LE426 ja LE433/436
Pakkauksen sisältö
- 1 kpl Jaltest (JDC620A) | MAN 8-nastainen OBD – 16-nastainen OBD2 -sovitin | Laivamoottori
Tekniset tiedot
| Spesifikaatio | Kuvaus |
|---|---|
| Merkki | Jaltest (Cojali) |
| Viitteellinen numero | JDC620A |
| Tyyppi | Sovitinkaapeli |
| Soveltuvuus | MAN-laivamootorit (sisäinen asennus) |
| Pituus | 28–30 cm |
| Laitteisto | Jaltest Link V8.1/V9 |
| Moottoripuolen liitäntä | 8-nastainen OBD, kierteellinen pyöreä kytkemien nikkelöidyllä kotelolla |
| Laitteen puolen liitäntä | 16-nastainen OBD2 |
| Ohjainyksiköt | EDC 7 C3 ja EDC 7 Master/Slave C3/C32 (moottorinohjaus), SFFR (moottorin säädin-liitynnän) ja Marex OS II CR-MCP (kaasu- ja kääntösäätö) |
| Segmentti | Moottorivene |
| Jaltest-moduuli | Jaltest Marine |
