Jaltest  |  SKU: JDC554A

Jaltest (JDC554A) | Linde 4-pin OBD – 16-pin OBD2 sovituskaapeli | Nostolaitteet

€162,95 alv:n kanssa
€134,67 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

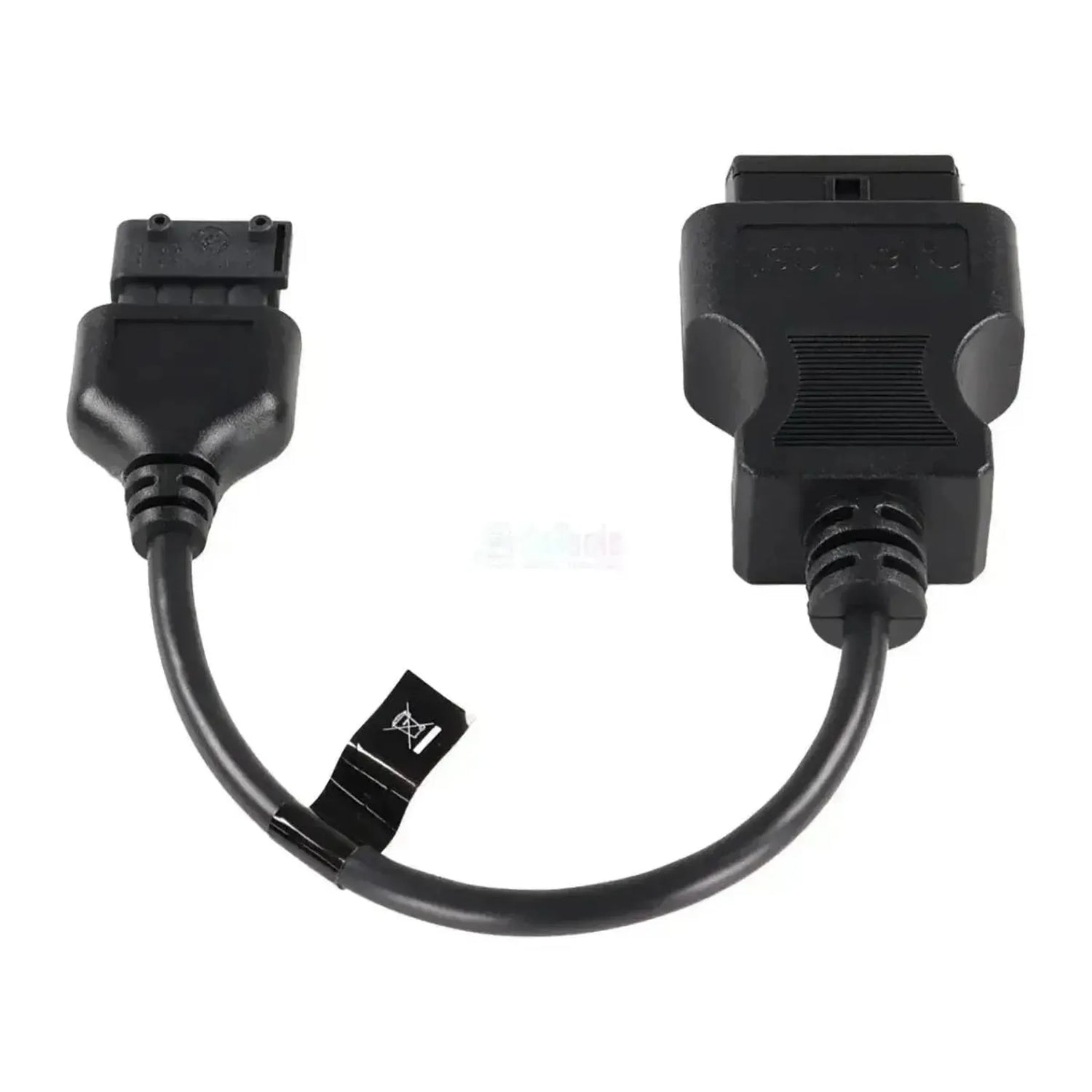

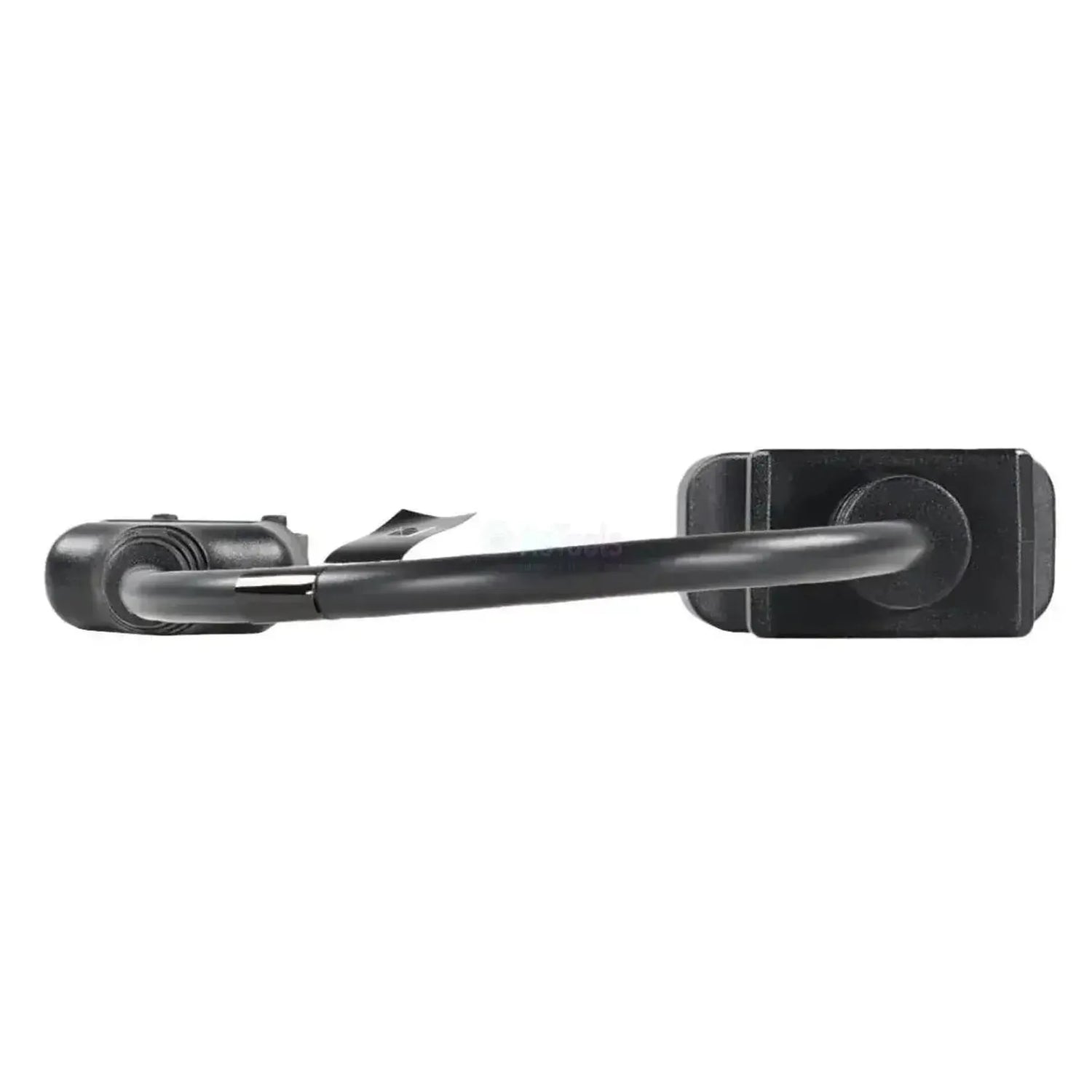

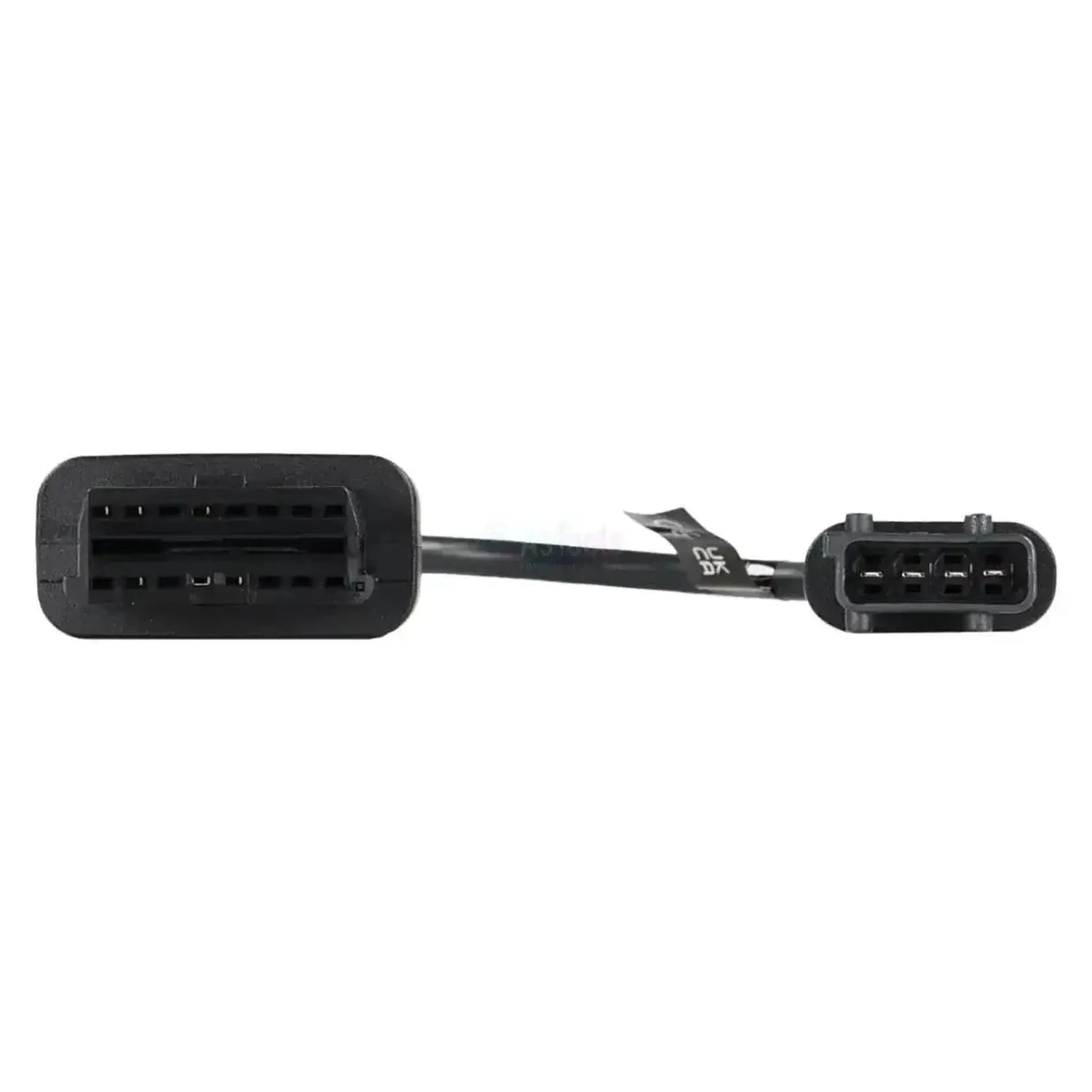

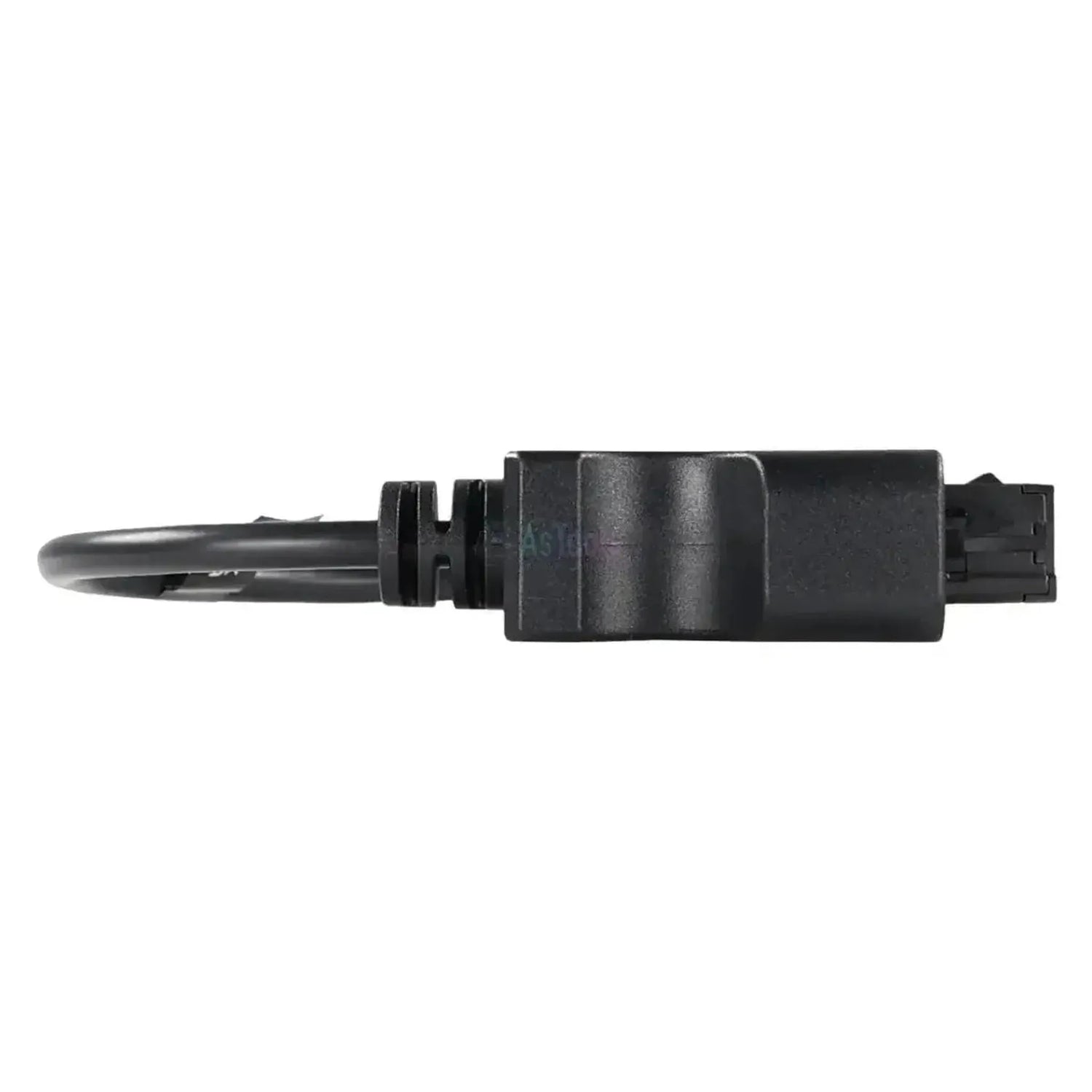

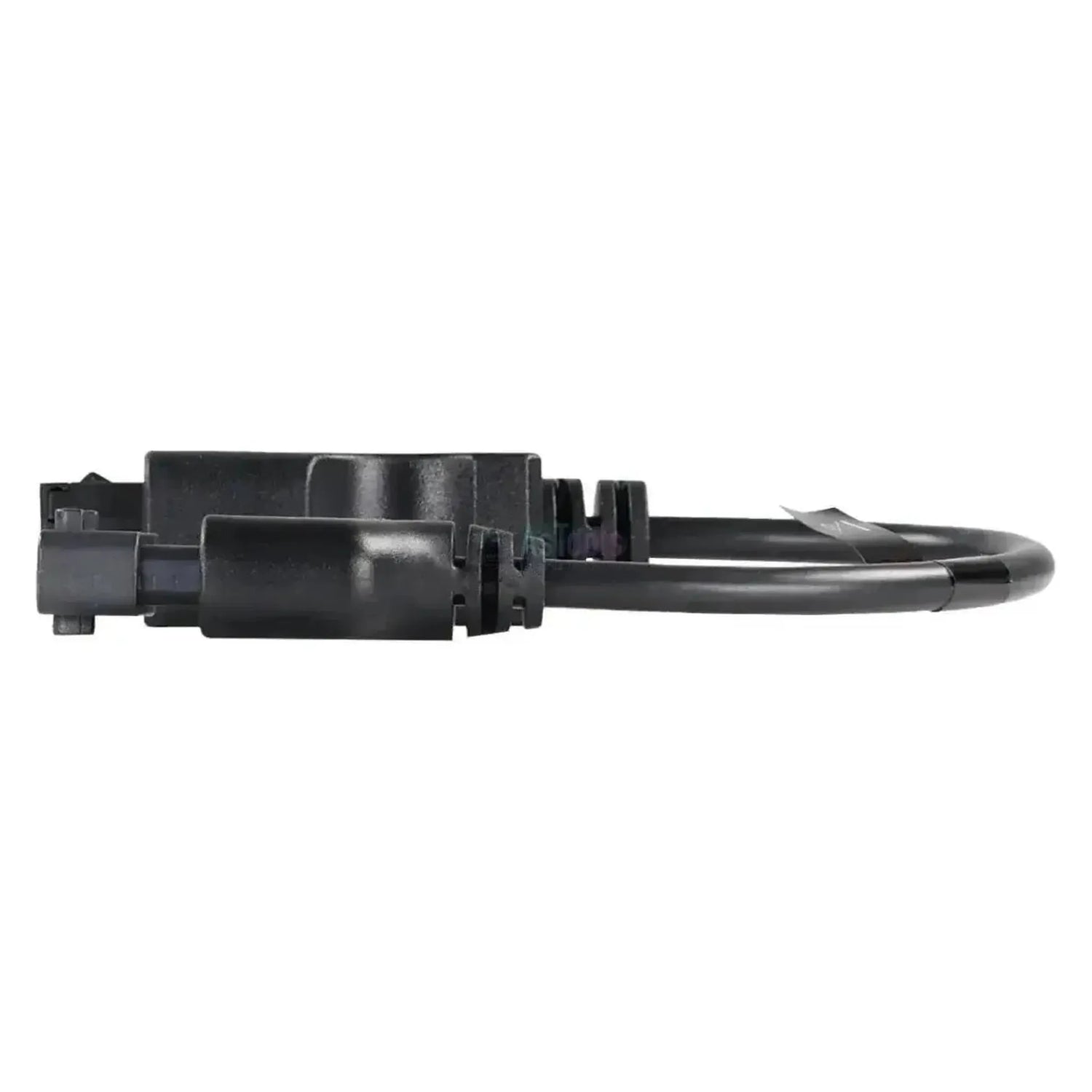

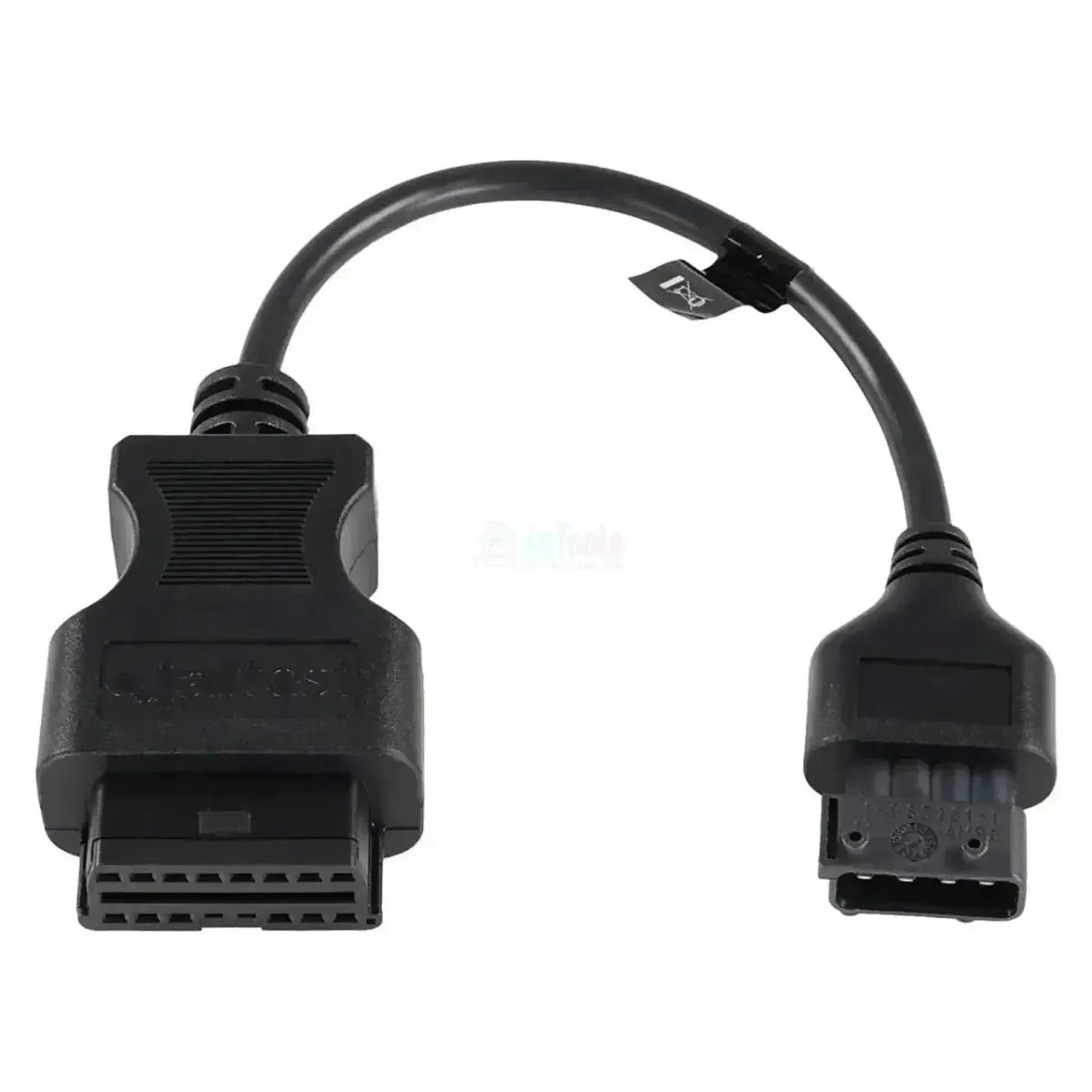

Jaltest JDC554A yhdistää Linde-varastotrukkien, pinoajien ja paletti­trukkien suorakulmaisen 4-napaisen diagnoosiliitännän Jaltest-diagnoosikaapelin 16-napaiseen OBD2-liitäntään. Koneen puolella on musta suorakulmainen liitin, jossa on neljä tasaista kosketuspistettä yhdessä rivissä, yläreunassa lukituskieleke ja suora kaapelinsyöttö. Kaapelin pituus on 28–30 cm.

Kun kaapeli on kytketty, Jaltest-ohjelmisto ottaa yhteyden tämän liitännän takana oleviin ohjainyksiköihin. Kevyemmässä varastokalustossa tämä on ajo- ja nostokäytön tehomoduuli LAC; pinoajissa mukaan tulee näyttö LID. Voit lukea vikakoodeja, mittausarvoja ja huoltotietoja. Kaapeli toimii Jaltest Link V8.1:n ja V9:n kanssa ja kuuluu Jaltest MHE -moduuliin.

PLUSPUNKTIT

✔Ulottuu tehomoduuliin LAC, ajo- ja nostokäytön ohjainyksikköön, ja mahdollistaa vikakoodien, mittausarvojen ja huoltotietojen lukemisen.
✔Pinoajissa mukaan tulee näyttö LID, jossa on trukin huoltotiedot.
✔Toimii sekä Jaltest Link V8.1:n että Link V9:n kanssa, joten se sopii myös uudemman liitännän käyttöön siirryttäessä.
✔Sama liitäntä löytyy T-paletti­trukeista, L-pinoajista, N-tilauskeruukoneista, D-kaksoispinoajista ja R-ulottuvuustrukeista.

HUOMIOITAVAA

✕Takana ei ole laajaa CAN-verkkoa, kuten Linde-haarukkatrukeissa; kattavuus rajoittuu LAC:iin ja pinoajissa näyttöön LID.
✕Jaltest ei tarjoa näille ohjainyksiköille lisätoimintoja eikä kalibrointimenettelyjä.
✕Vain suorakulmaiselle 4-napaiselle liitännälle; pyöreä 7-napainen Linde-pistoke kuuluu JDC552A:lle ja pyöreä 7+7-napainen versio JDC571.9:lle.
✕Kaapeli on 28–30 cm pituinen eli lyhyt, joten työskentelet lähellä trukkia.

Käyttökohteet ja toiminnot

Kaapeli on tarkoitettu huoltamoille ja huoltoasentajille, jotka lukevat Linde-varastokalustoa Jaltest Linkillä. Käytettävissä olevat ohjainyksiköt vaihtelevat sarjoittain. Paletti­trukeissa ja ulottuvuustrukeissa kattavuuteen kuuluu vain tehomoduuli LAC, pinoajissa mukaan tulee näyttö LID.

Ohjainyksiköt, joihin voit päästä käsiksi

  • LAC: Ajo- ja nostokäytön tehomoduuli.
  • LID: Näyttö, pinoajissa.

Mitä voit tehdä

  • Vikakoodit: Lukeminen ja poistaminen ohjainyksikköittäin.
  • Mittausarvot: Katsottavissa numeroina ja kuvaajana.
  • Huolto: Välit ja huoltoraportti.

Näin käytät sitä

  1. Liittimen etsiminen: Etsi 4-napainen liitäntä kannen alta.
  2. Kytkentä: Työnnä JDC554A liitäntään.
  3. Linkin yhdistäminen: Kytke OBD2-puoli diagnoosikaapeliin.
  4. Virta päälle: Kytke trukin virta päälle.
  5. Lukeminen: Valitse Jaltest MHE:stä Linde ja sarja.

Yhteensopivat ajoneuvot ja käyttökohteet

Ratkaisevaa on pistoke, ei malli. Kaapeli sopii jokaiseen Linde-varastotrukkiin, pinoajaan tai paletti­trukkiin, jossa on kannen alla suorakulmainen 4-napainen diagnoosiliitäntä. Alla on sarjat, jotka kuuluvat Jaltest MHE -kattavuuteen. Eron Linde-haarukkatrukkien pyöreisiin pistokkeisiin näkee paljaalla silmällä.

Linde:

  • 1152 / 1151 / 1153 / 1154-sarja: T16 - T25 sähkökäyttöiset paletti­trukit.
  • 141 / 144 / 360-sarja: T16 - T30 paletti­trukit.
  • 1170 / 1172 / 1173 / 1174-sarja: L06 - L20 pinoajat.
  • 131 / 139 / 372 / 379-sarja: L10 - L16 pinoajat ja T20 - T30.
  • 132 / 149 / 1159-sarja: N20 - N25 tilauskeruukoneet.
  • 1160 / 1163 / 1164-sarja: D06 - D12 kaksoispinoajat.
  • 113 / 115 / 116 / 1120-sarja: R10 - R25 ulottuvuustrukit.
  • 1111-sarja: N20 tilauskeruukone.
💡
Hyvä tietää: Suorakulmainen 4-napainen liitäntä on kannen alla ja selvästi pienempi ja tasaisempi kuin haarukkatrukkien pyöreät Linde-pistokkeet. Tarkista tämä trukista itsestään ennen tilaamista.

Pakkauksen sisältö

  • 1x Jaltest (JDC554A) | Linde 4-nastainen OBD - 16-nastainen OBD2 -sovitinkaapeli | Nostolaitteet

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • MHE sisäinen kuljetus
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Nosto- ja trukkilaite

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
4-napainen OBD
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu
Voitteko suorittaa Jaltestin ohjausyksikkökohtaisia lisätoimenpiteitä, kuten testejä tai opetustoimenpiteitä.Lisätoimenpiteet

Käyttö

Viitenumero
JDC554A
Ohjausyksiköt
LAC (tehomoduuli) ja LID (näyttö, pinoamistrukeissa)

Muut tekniset tiedot

Käyttökohde
Linde-varastotrukit, pinoajat ja paletinostimet
Jaltest-moduuli
Jaltest MHE (sisäinen kuljetus- ja nostokalusto)
Tarvitaan käyttöön
Jaltest Link V8.1 tai V9, jossa Jaltest MHE -lisenssi
