Jaltest  |  SKU: JDC536A

Jaltest (JDC536A) | Komatsu 12-nastainen OBD – 16-nastainen OBD2 sovitinkaapeli | Maanrakennus- ja rakennuskoneet

€138,95 alv:n kanssa
€114,83 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

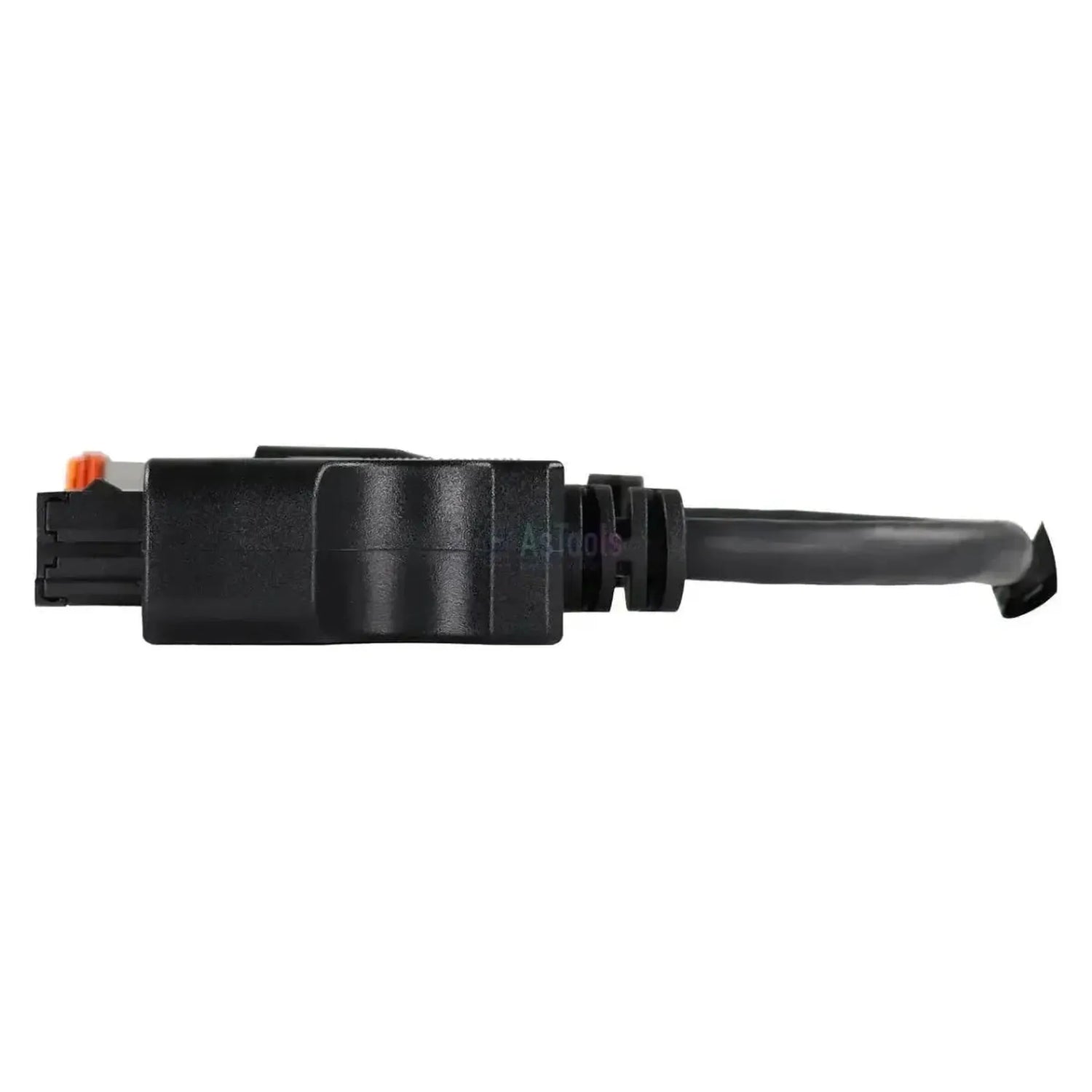

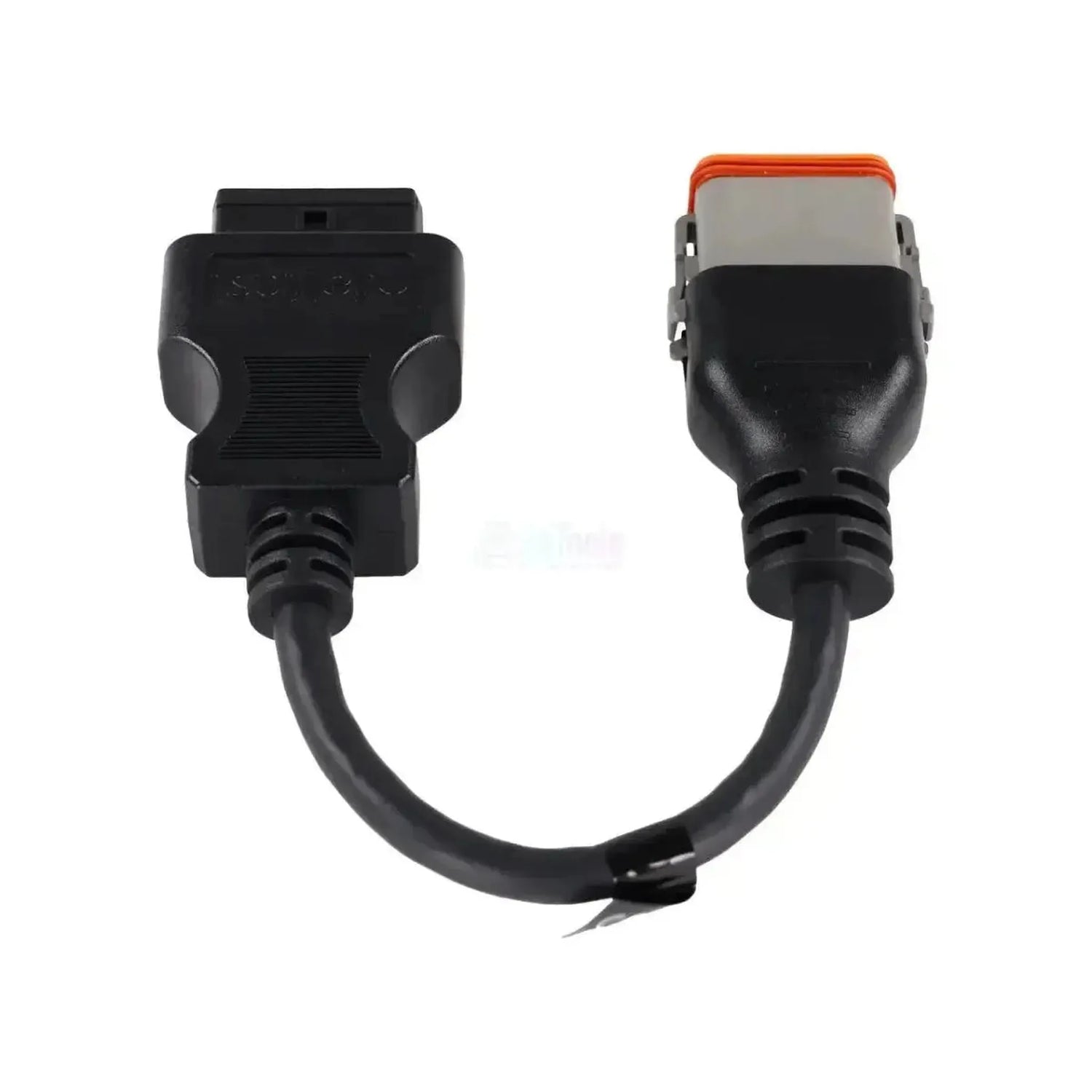

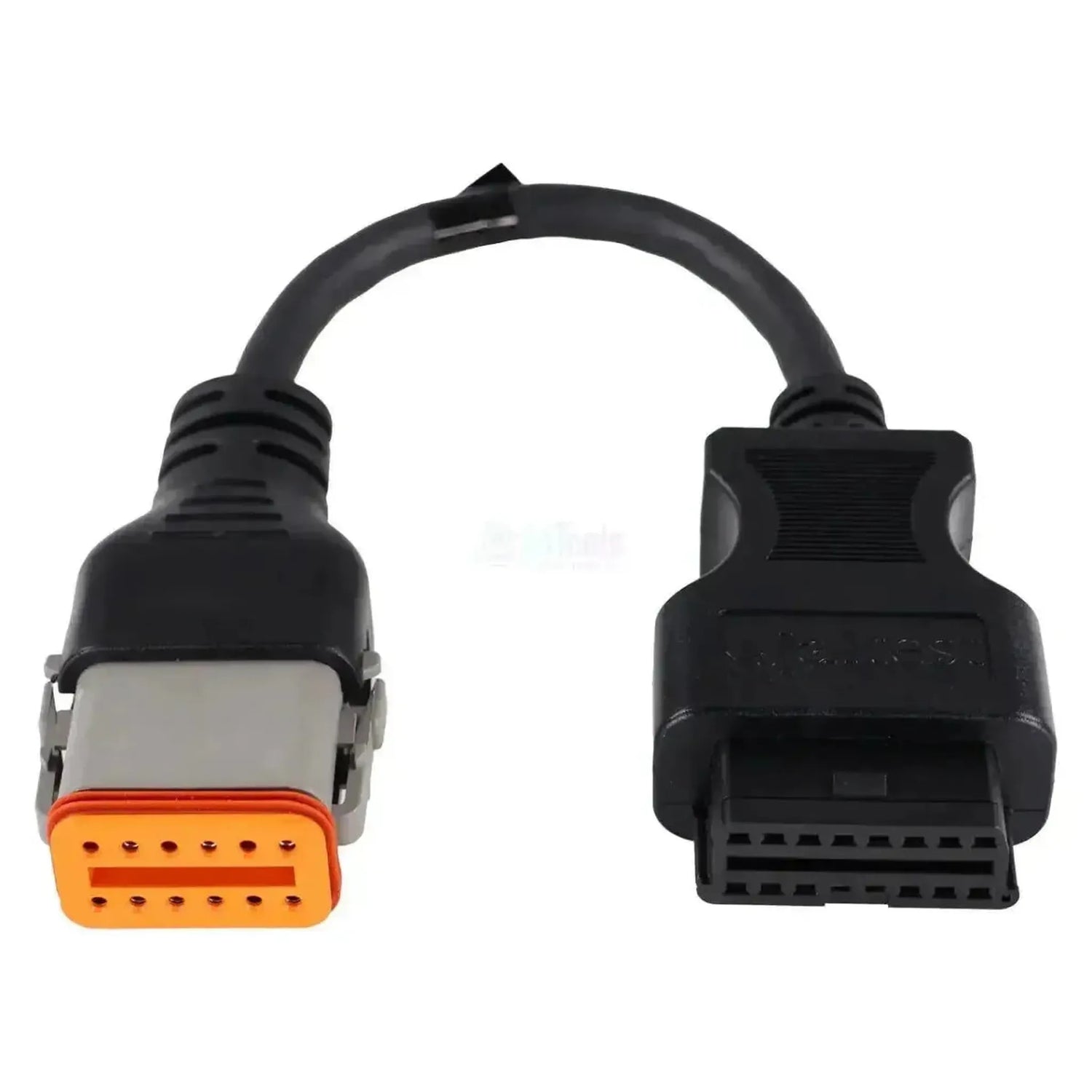

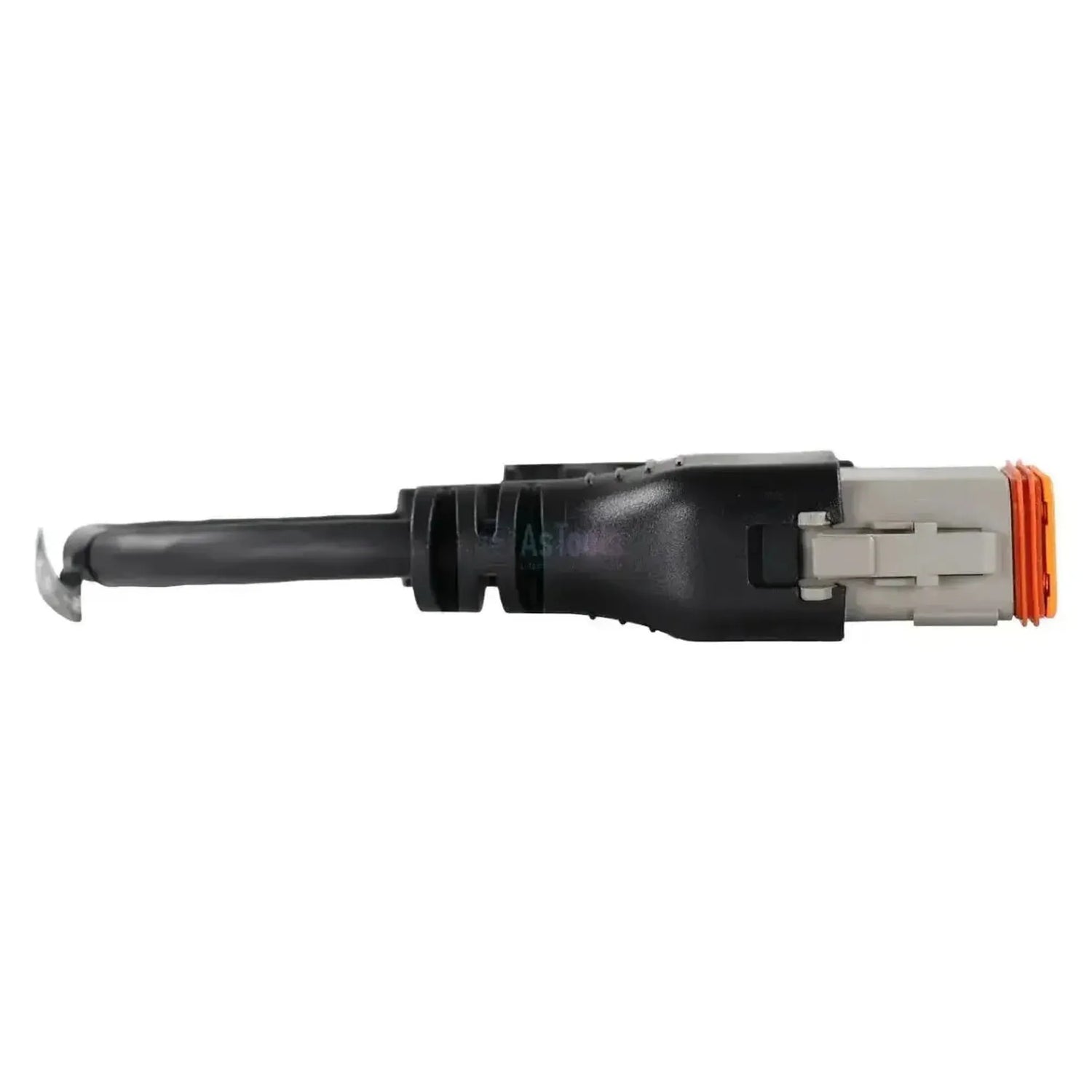

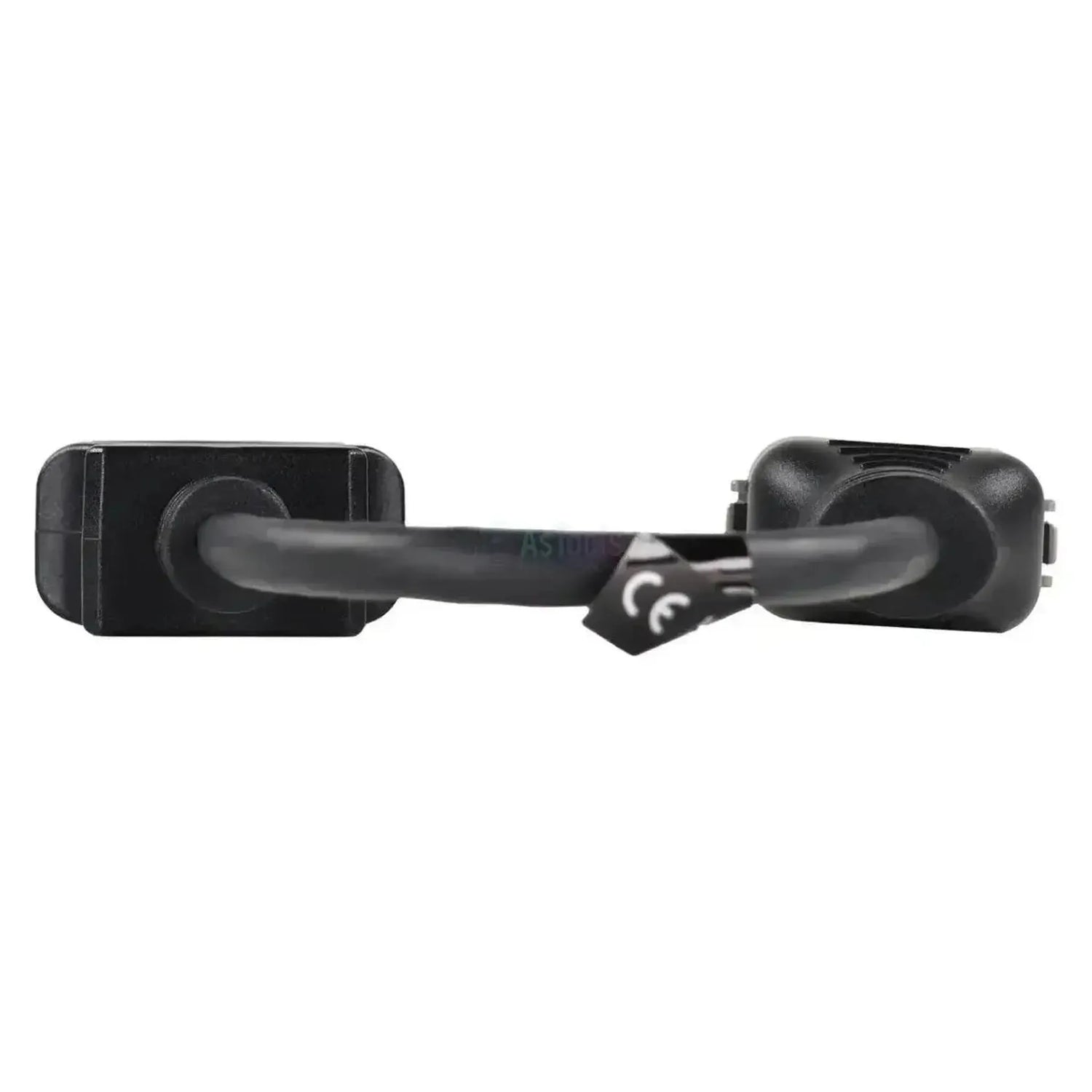

Jaltest JDC536A on diagnoosikaapeli Komatsu-maanrakennuskoneiden suorakulmaiseen 12-pin-liitäntään. Koneen puolella on harmaa Deutsch-kotelo, jossa on oranssi tiiviste ja kaksitoista paikkaa kahdessa kuuden rivissä. Liitäntäpuolella on musta 16-pin OBD2-väylä. Liitäntä sijaitsee ohjaamossa ja kaapelin pituus on 28–30 cm.

Tämän kaapelin avulla pääsette käsiksi moottorinohjaukseen ENG, hydrauliikkaohjaukseen PUMP, mittaristoon MON ja pyöräkuormaajissa vaihteistoon TRANS. Näiden yksiköiden kattavuuteen kuuluvat vikakoodit, mittausarvot ja huoltotiedot; ECU-tietoja ja lisätoimintoja ei kuulu kattavuuteen. Kaapeli toimii Jaltest Link V8.1- ja V9-laitteilla ja kuuluu Jaltest OHW:hen.

PLUSPUNKTIT

✔Ulottuu moottorinohjauksen lisäksi myös hydrauliikkaohjaukseen PUMP ja mittaristoon MON.
✔Pyöräkuormaajissa mukaan tulee vaihteiston ohjausyksikkö TRANS.
✔Yksiköissä PUMP, MON, TRANS ja ENG voi myös tarkastella huoltovälejä.
✔Toimii sekä Jaltest Link V8.1- että V9-laitteilla, myös siirryttäessä uudempaan liitäntään.

HUOMIOITAVAA

✕Komatsu-ohjausyksiköissä ei ole saatavilla ECU-tietoja; sarjanumeroa ja ohjelmistoversiota ei voi lukea.
✕ECM Cummins -moottorinohjaus on kattavuusluettelossa, mutta ilman tuettuja diagnoositoimintoja.
✕Vain suorakulmaiselle Komatsun 12-pin-liitännälle, jossa on oranssi tiiviste; muilla merkeillä on oma pistoke.
✕Valmistusvuosi ei kerro mitään liitännästä; ratkaisevaa on vain ohjaamon pistoke.

Sovellukset ja toiminnot

Tämän yhteyden kautta pääsette Jaltest-ohjelmiston avulla koneen ohjausyksiköihin. Mitkä järjestelmät ovat käytössä, vaihtelee sarjan ja toteutuksen mukaan.

Ohjausyksiköt, joihin voit päästä

  • ENG: Moottorinohjaus.
  • PUMP: Hydraulipumppujärjestelmä.
  • MON: Mittaristo ohjaamossa.
  • TRANS: Vaihteisto WA-pyöräkuormaajissa.

Mitä voit tehdä

  • Vikakoodit: Lukeminen ja tyhjennys selitteineen.
  • Mittausarvot: Lukuina ja kaaviona.
  • Huolto: Välit ja huoltoraportti.

Näin käytät kaapelia

  1. Pistokkeen etsiminen: Etsi 12-pin-liitäntä ohjaamosta.
  2. Liittäminen: Työnnä JDC536A liitäntään.
  3. Linkin kytkeminen: Kytke OBD2-puoli Jaltest-diagnoosikaapeliin.
  4. Virta päälle: Kytke virta päälle ilman moottorin käynnistämistä.
  5. Lukeminen: Valitse Komatsu ja sarja Jaltest OHW:ssa.

Yhteensopivat ajoneuvot ja sovellukset

Ratkaisevaa on pistoke, ei malli. Kaapeli sopii jokaiseen Komatsu-maanrakennuskoneeseen, jossa on suorakulmainen 12-pin-diagnoosiliitäntä. Alla olevat sarjat Jaltest OHW kattaa; ohjaamon liitännän tarkistatte paikan päällä.

Komatsu:

  • PC-6 telakaivinkoneet (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6): Noin 1995 - 2004.
  • PC-7 telakaivinkoneet (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7): Noin 2002 - 2006.
  • PC-8 telakaivinkoneet (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8): Noin 2006 - 2013.
  • PW pyöräkaivinkoneet (PW 100-6K, PW 100-7, PW 200-7): Noin 1996 - 2008.
  • WA-sarja: Pyöräkuormaajat, WA 300-5 – WA 900-8.
  • D-sarja: Puskutraktorit, D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5.
  • HD-sarja: Jäykkärunkoiset kippiautot, HD 300-7, HD 400-7, HD 600-7, HD 700-7/8.
  • HM-sarja: Nivelkippiautot, HM 300-1/-2, HM 400-2/-3.
💡

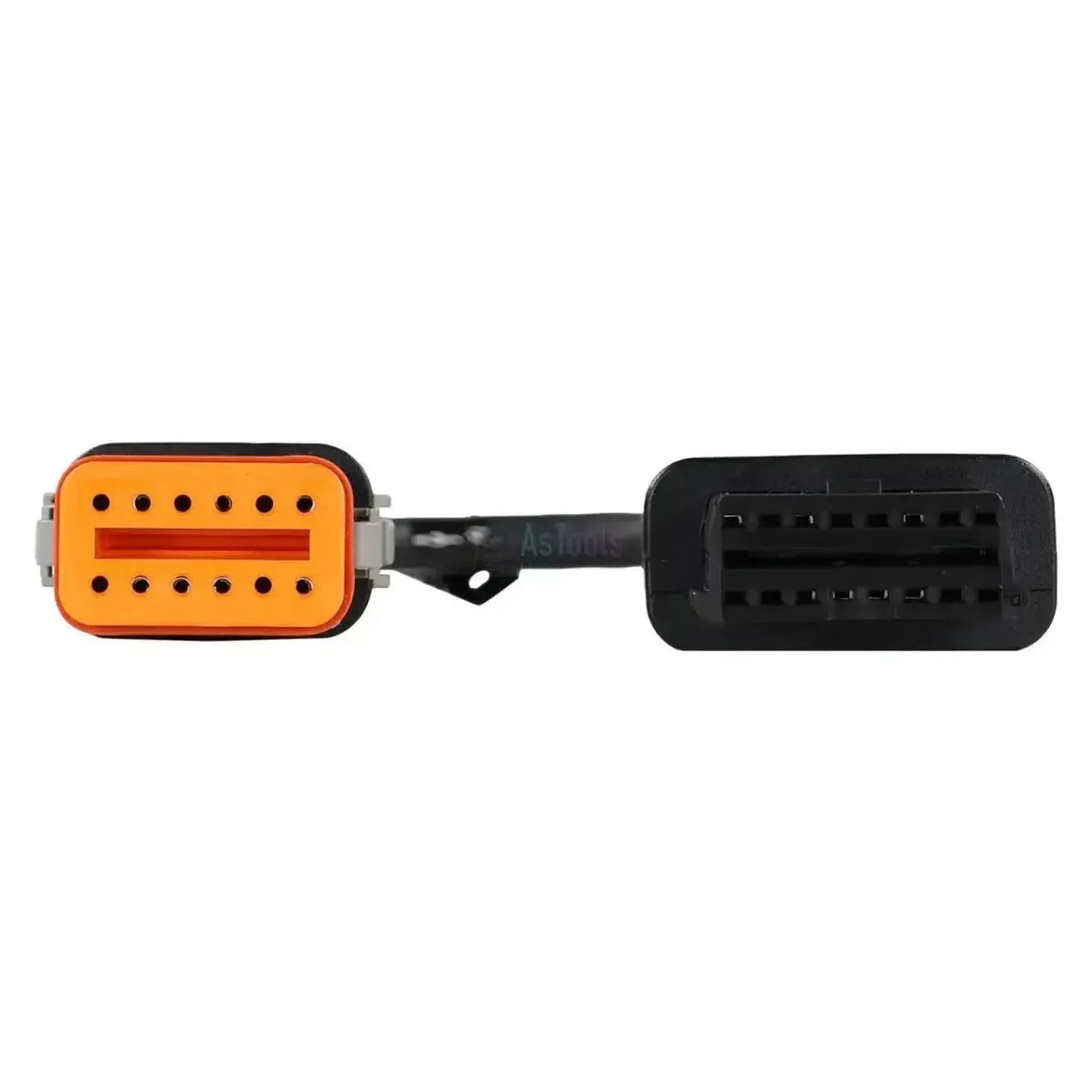

Hyvä tietää: 12-pin-liitäntä sijaitsee ohjaamossa ja sen tunnistaa harmaasta kotelosta ja oranssista tiivisteestä sekä kahdesta kuuden paikan rivistä. Komatsu on käyttänyt tätä pistoketta useiden konesukupolvien ajan. Tarkista ohjaamosta, mikä pistoke siinä on ennen tilaamista.

Pakkauksen sisältö

  • 1x Jaltest (JDC536A) | Komatsu 12-pin OBD – 16-pin OBD2 sovitinkaapeli | Maa- ja rakennuskone

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • OHW rakennus- ja maastokoneet
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Rakennus- ja maastokone

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
12-napainen OBD
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu

Käyttö

Mihin Jaltest-kaapelisarjaan tämä kaapeli kuuluu. Jos sarja on jo hallussanne, kaapeli voi olla jo teillä.Kuuluu kaapelisarjaan
OHW-kaapelisarja, täydellinen
Viitenumero
JDC536A
Käyttöön tarvitaan
Jaltest Link

Muut tekniset tiedot

Käyttökohde
Komatsu-maanrakennuskoneet
Ohjainyksiköt
ENG (moottorinohjaus), PUMP (hydrauliikka), MON (mittaristo) ja TRANS (vaihteisto)
Segmentti
Maansiirto- ja rakennuskoneet
Osa kaapelisarjaa
OHW-kaapelisarja täydellinen (70002026)
