Jaltest  |  SKU: MDC07

Jaltest (MDC07) | Knorr-Bremse/Wabco 4-nastainen EBS – 16-nastainen OBD2 välikaapeli | Raskas liikenne

€91,95 alv:n kanssa
€75,99 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

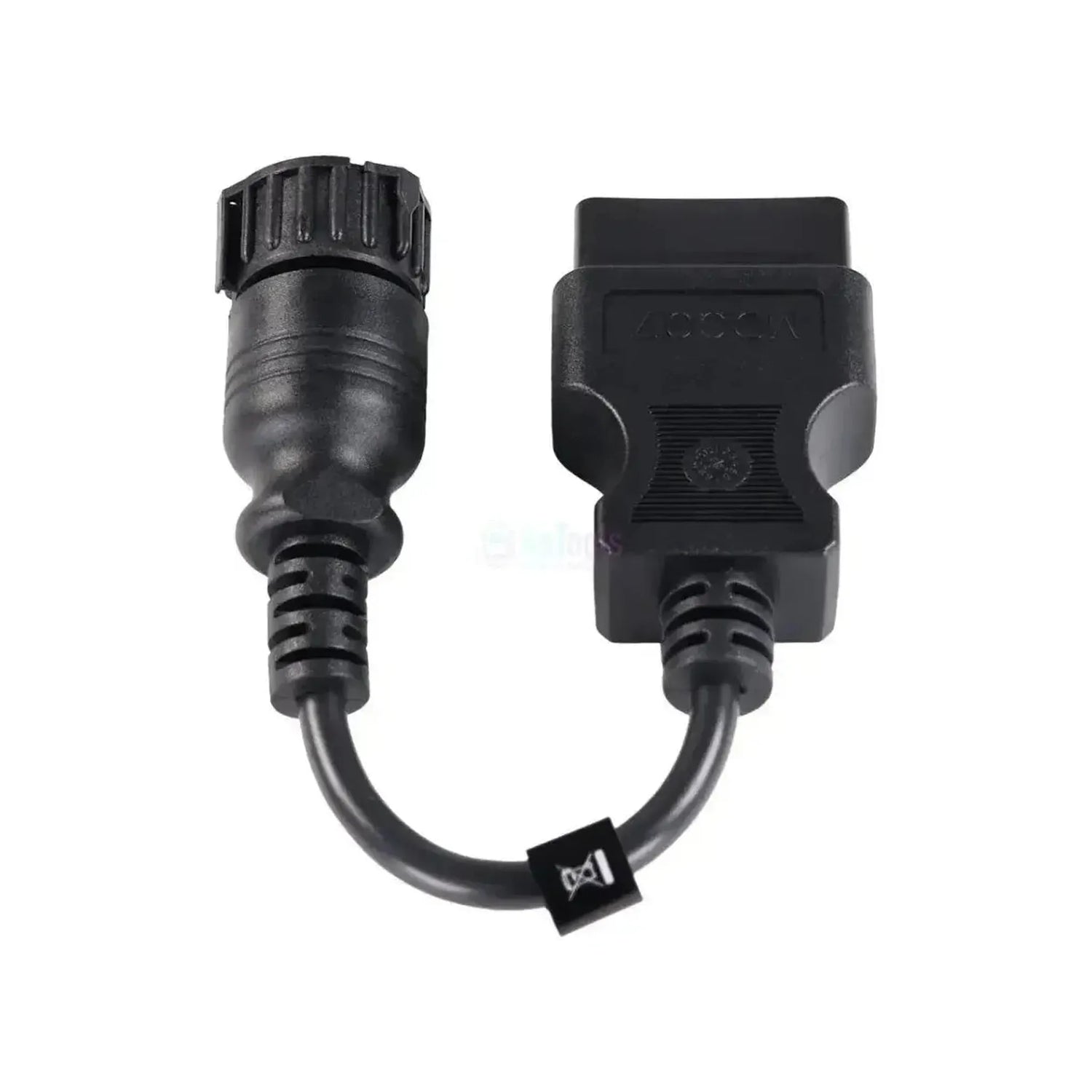

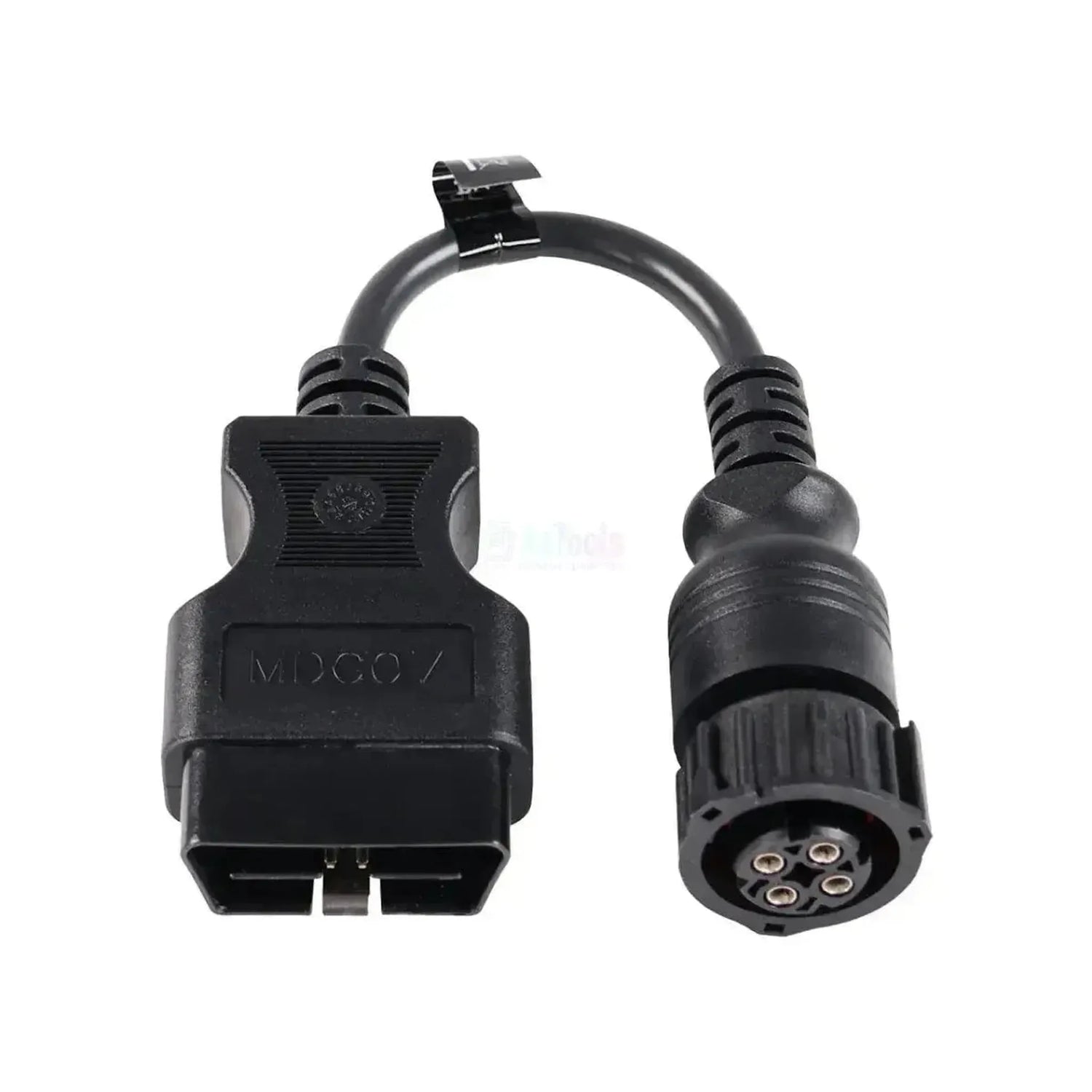

Jaltest MDC07 on testikaapeli modulaattorin 4-napaisen EBS-liitännän ja Jaltest ETM:n 16-napaisen OBD2-liitännän välillä. Se on tarkoitettu ensimmäisen ja toisen sukupolven Wabco-modulaattoreille sekä toisen sukupolven Knorr-Bremsen perävaunumodulaattoreille. Modulaattorin puolella on yksi pyöreä 4-napainen liitin bajonettirenkaalla, joka sopii molempiin perheisiin.

Tämän liitännän avulla Jaltest ETM ottaa ohjausyksikön tehtävän ja muodostaa itse yhteyden modulaattoriin. Näin te voitte selvittää, onko osa todella viallinen, vai onko vika kaapeloinnissa tai ohjausyksikössä. ETM suorittaa tätä varten modulaattorin täydellisen läpimittauksen ja End of Line -testin. Tämän kaapelin lisäksi tarvitsette itse ETM:n, ETM-lisenssin sekä voimassa olevan CV- tai Modular-ohjelmistolisenssin.

ETUJA

✔Liitetään suoraan ensimmäisen ja toisen sukupolven Wabco-modulaattoreihin yhdellä pyöreällä 4-napaisella liittimellä bajonettirenkaalla.
✔Soveltuu lisäksi toisen sukupolven Knorr-Bremsen perävaunumodulaattoreihin, joten yhdellä kaapelilla pääsette kahteen komponenttiryhmään.
✔ETM ottaa ohjausyksikön tehtävän, jolloin arvioitte komponentin erillään asennuksesta.
✔Estää tarpeettoman irrottamisen. Jos modulaattori toimii, sitä ei tarvitse irrottaa.

HUOMIOITAVAA

✕Toimii ainoastaan Jaltest ETM:n kanssa; ajoneuvon diagnostiikkaan Jaltest Linkin kautta tämä kaapeli ei ole tarkoitettu.
✕Vaatii ETM-lisenssin lisäksi voimassa olevan CV- tai Modular-ohjelmistolisenssin; muita moduuleja ei voi yhdistää ETM:ään.
✕ETM ei toimi Jaltest-kämmenlaitteilla; käytätte sitä tietokoneelta tai kannettavasta tietokoneesta.
✕Kolmannen sukupolven Wabco-modulaattoreihin käytätte MDC06:ta, kolmanteen redundanttiventtiilillä varustettuun MDC09:ää ja neljänteen MDC08:aa.

Käyttökohteet ja toiminnot

Tämän kaapelin avulla Jaltest ETM kommunikoi suoraan komponentin kanssa ilman ajoneuvon ohjausyksikköä. Kaapeli kytketään modulaattoriin, ei ajoneuvon diagnoosiliitäntään.

Testattavat komponentit

  • Wabco EBS: 1. ja 2. sukupolvi.
  • Knorr-Bremse: Perävaunumodulaattori, 2. sukupolvi.

Mitä voitte tehdä

  • Eristetty testaus: Ilman ohjausyksikköä.
  • Vian toteaminen: Onko vika muualla.
  • Läpimittaus: Modulaattori kokonaisuudessaan.
  • End of Line -testi: Varmistaa, että se toimii oikein.

Näin käytätte sitä

  1. Ohjelmiston käynnistys: Avatkaa Jaltest tietokoneella tai kannettavalla.
  2. ETM:n kytkentä: Kytkekää OBD2-puoli ETM:ään.
  3. Liittimen vapauttaminen: Irrottakaa modulaattorin ajoneuvoliitin.
  4. Kytkeminen: Liittäkää kaapeli modulaattoriin.
  5. Testaus: Käynnistäkää läpimittaus tai End of Line -testi.

Yhteensopivat komponentit ja käyttökohteet

Ratkaisevaa on, minkä sukupolven modulaattori ajoneuvossa on, ei ajoneuvon merkki. MDC07 sopii kahteen komponenttiryhmään, joilla on sama pyöreä 4-napainen liitäntä.

Wabco:

  • EBS-modulaattorit: Ensimmäinen ja toinen sukupolvi.

Knorr-Bremse:

  • Perävaunumodulaattorit: Toinen sukupolvi, perävaunujarrun säätömoduulit.

Muut sukupolvet:

  • MDC06: Wabco, kolmas sukupolvi.
  • MDC09: Wabco, kolmas sukupolvi redundanttiventtiilillä.
  • MDC08: Wabco, neljäs sukupolvi.

Mitä tarvitsette lisäksi

  • Jaltest ETM: Itse testimoduuli. Jaltest Link V9:lle se on ETM-liitäntä viitenumerolla 70001007; täydellinen ETM-setti on 70001008.
  • ETM-lisenssi: Ilman tätä lisenssiä ETM ei käynnisty. Vuotuisen uusinnan viitenumero on 29701.
  • Voimassa oleva Jaltest-ohjelmistolisenssi: CV-lisenssi tai Modular-lisenssi. Muita moduuleja ei voi yhdistää ETM:ään.
  • Voimassaoloaika: ETM-lisenssi päättyy samaan aikaan kuin Jaltest-ohjelmistolisenssinne. Jos se on voimassa vielä yli vuoden, maksatte vain jäljellä olevalta ajalta. Jos Jaltest-lisenssi päättyy, ETM ei toimi enää ennen kuin lisenssi on jatkettu.
  • Virransyöttö: ETM saa virtansa ajoneuvon akuista.
💡

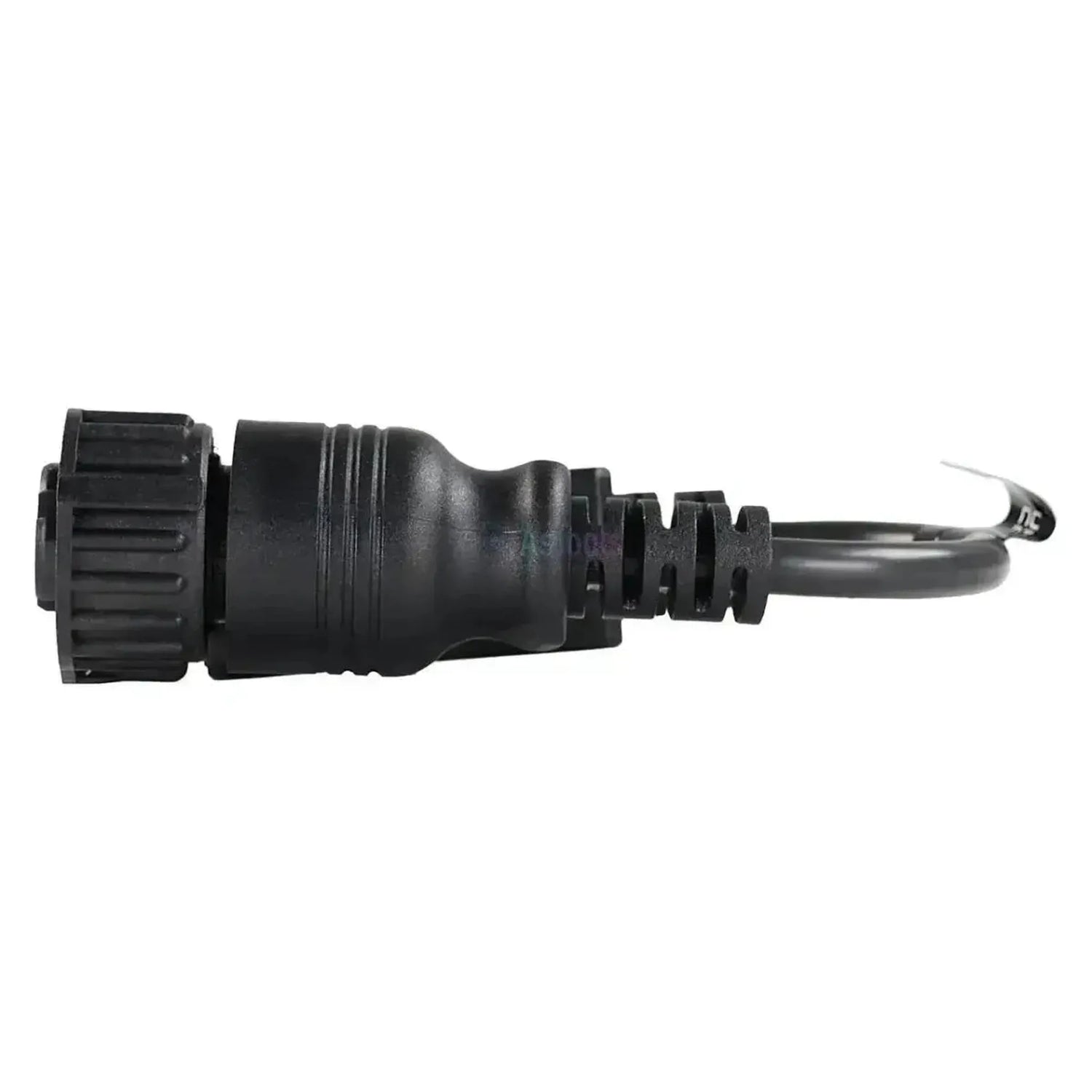

Hyvä tietää: MDC07:n tunnistaa pyöreästä 4-napaisesta liittimestä, jossa on bajonettirengas. Jos modulaattorissa on suorakulmainen liitin, siihen kuuluu toinen testikaapeli. Tarkistakaa ensin modulaattorin sukupolvi.

Pakkauksen sisältö

  • 1x Jaltest (MDC07) | Knorr-Bremse/Wabco 4-nastainen EBS – 16-nastainen OBD2 sovitinkaapeli | Hyötyajoneuvo

Tekniset tiedot

Yleistiedot

Kaapelin tai sarjan valmistaja. Näin varmistatte, että tuote sopii Jaltest-laitteistoonne.Merkki
Jaltest (Cojali)
Tuotteen tyyppi: osan testikaapeli, sovitin, liitäntäkaapeli tai täydellinen sarja.Tuotetyyppi
Testikaapeli
Mink Jaltest Link -version kanssa kaapeli toimii. Valitkaa versio, joka teillä on työpajassa.Sopii Jaltest Link -laitteelle
  • Jaltest Link V8.1
  • Jaltest Link V9

Liitännät

Pistoke, jolla kaapeli liitetään Jaltest ETM- tai Link-laitteeseen. Sen on sovittava laitteeseenne.Liitäntä liitäntälaitteen puolella
16-nastainen OBD2
Pistoke, joka liitetään osaan tai modulaattoriin. Se määrittää, mihin osaan kaapelin voi liittää.Liitäntä testattavan osan puolella

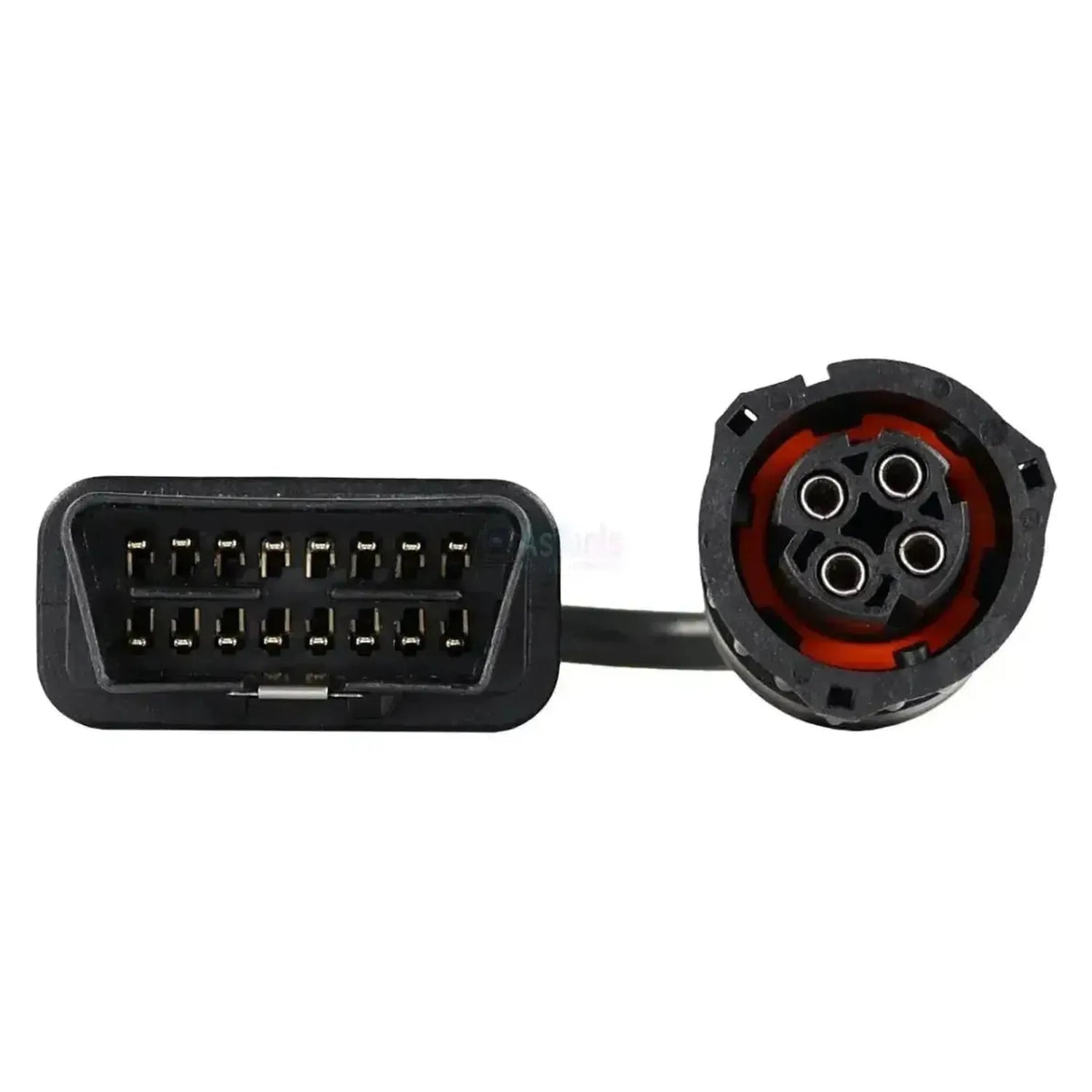

Pyöreä 4-napainen liitin bajonettirenkaalla (4-napainen EBS)

Testitoiminnot

ETM korvaa ohjausyksikön. Näin nähdään, onko osa itse viallinen vai onko vika muualla.Osan testaus irrotettuna ajoneuvosta
Lopputarkastus, jolla varmistatte osan toimivuuden esimerkiksi korjauksen jälkeen.End of Line -testi (EOL)

Lisenssi

Mitä Jaltest-lisenssiä tarvitsette ETM:n käyttöön tämän kaapelin kanssa. Ilman oikeaa lisenssiä se ei toimi.Tarvittava ohjelmistolisenssi
  • CV
  • Modular
Onko tämä kaapeli jo ETM-sarjassa. Jos ei, se hankitaan erikseen lisävarusteeksi.ETM-sarjan osa

Mitat

Kaapelin pituus. Pidempi kaapeli antaa enemmän liikkumavaraa osan luo.Kaapelin pituus
24-26 cm
Viitenumero
MDC07
ETM-lisenssin uusiminen
29701 (Jaltest ETM, jatko 1 vuodeksi)
Jaltest-moduuli
Jaltest ETM, Jaltest CV:n tai Modularin lisäksi

Muut tekniset tiedot

Käyttökohde
Wabco-modulaattorit ensimmäisestä ja toisesta sukupolvesta sekä Knorr-Bremsen toisen sukupolven perävaunumodulaattorit
Ohjainlaitteet
Ei; ETM ottaa ohjainlaitteen roolin
Segmentti
Hyötyajoneuvo
Osa kaapelisarjaa
ETM-setti (70001008)
Tarvitaan käyttöön
Jaltest ETM, jossa on ETM-lisenssi ja voimassa oleva CV- tai Modular-ohjelmistolisenssi
Ei saatavilla seuraaville
Jaltest-kannettavat laitteet
