Jaltest  |  SKU: MDC03

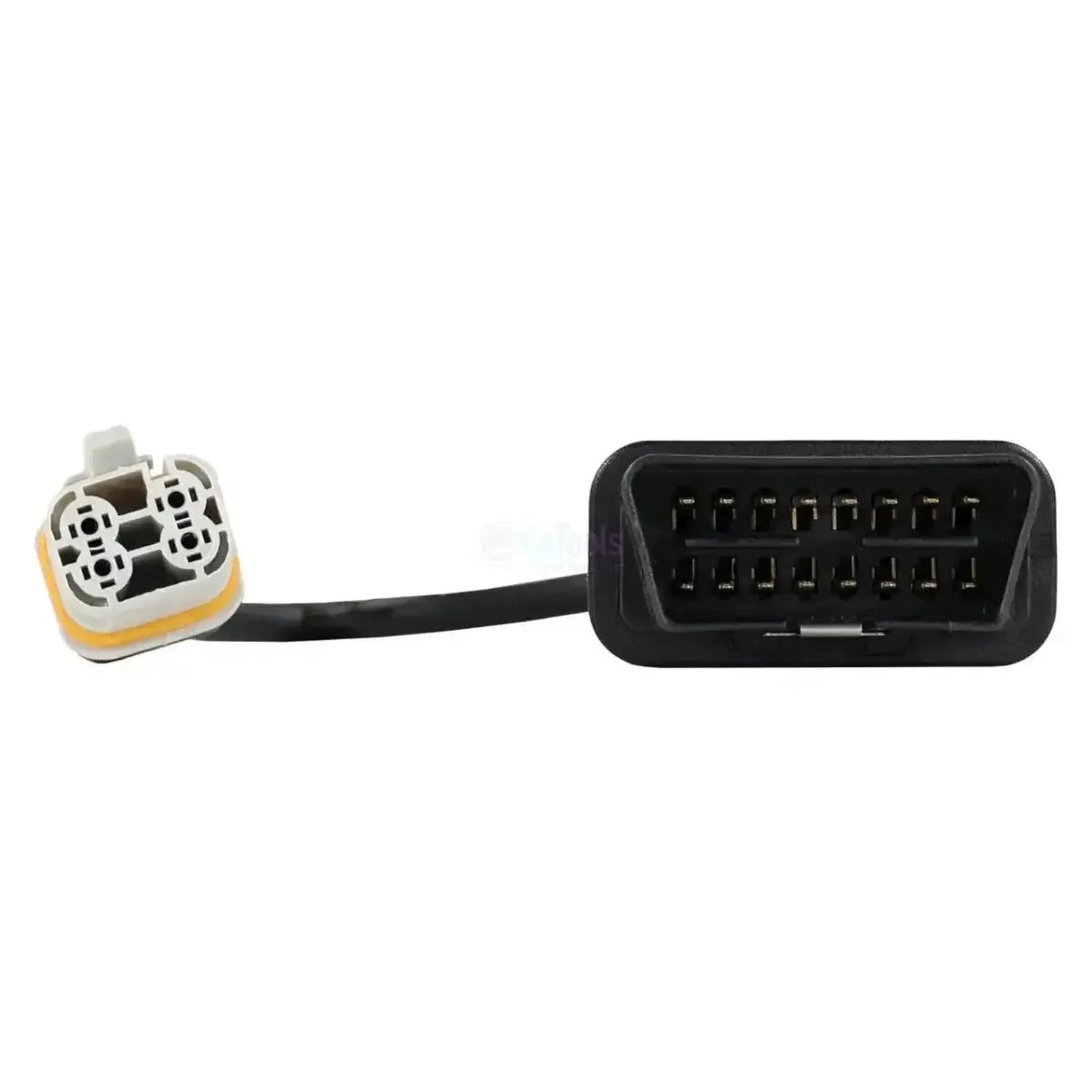

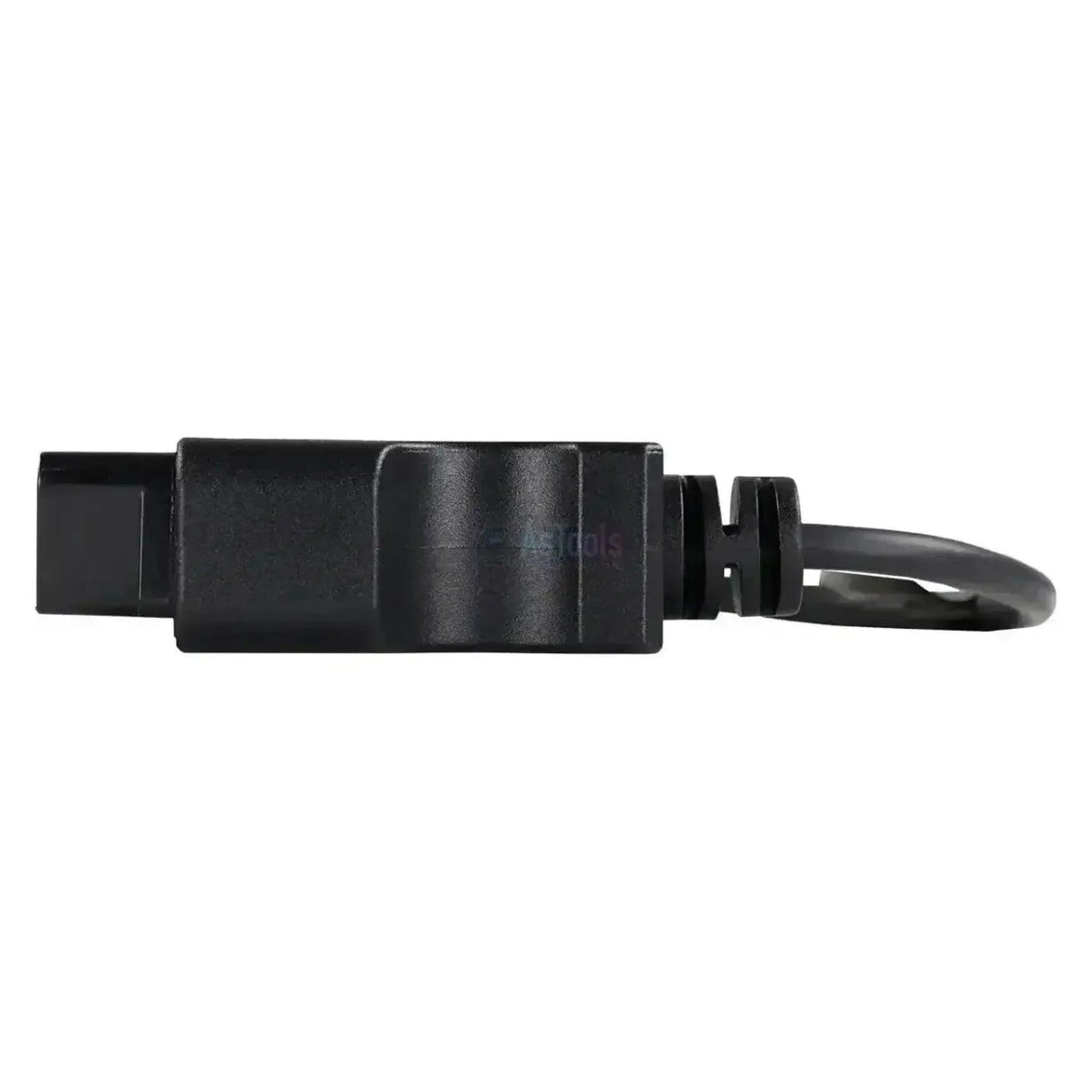

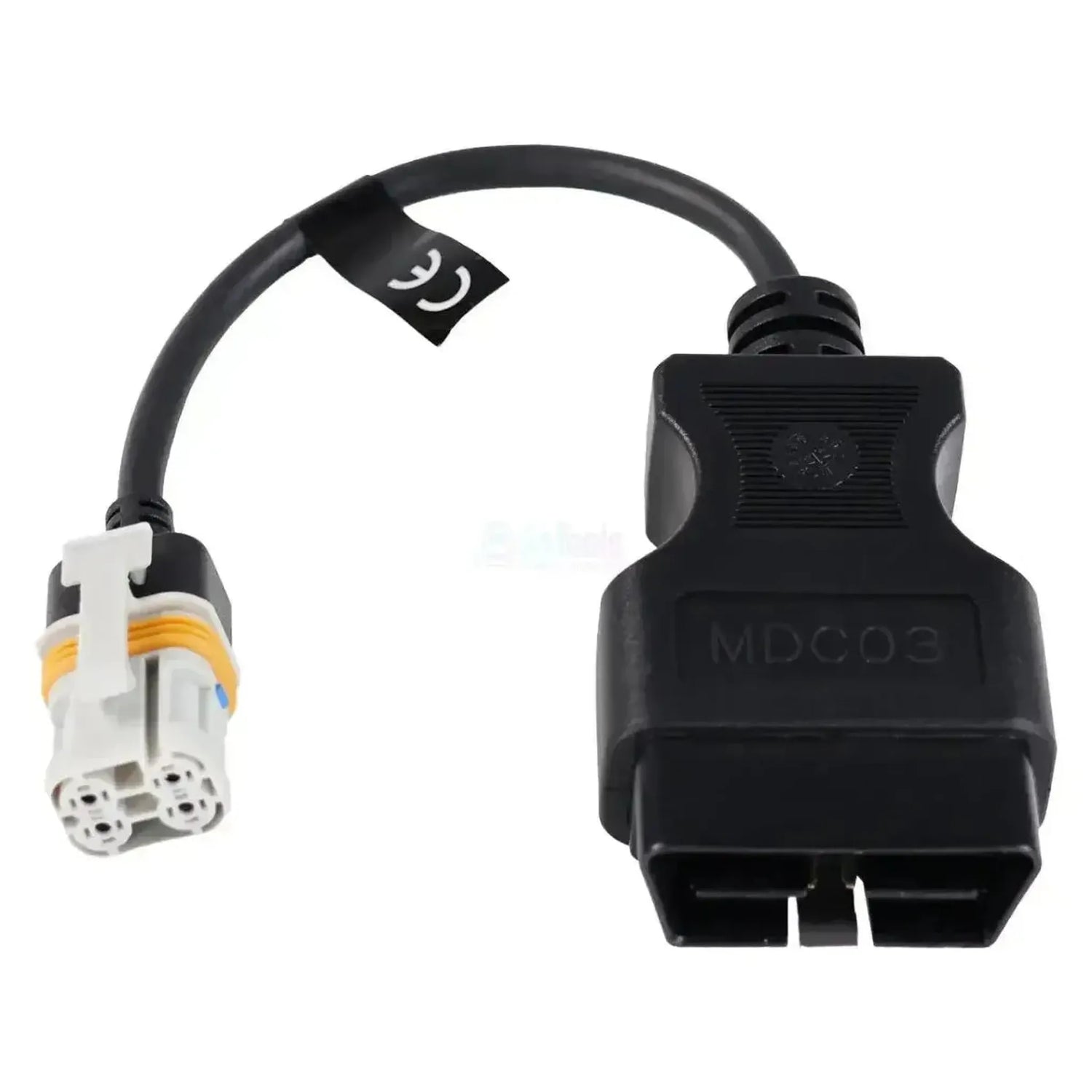

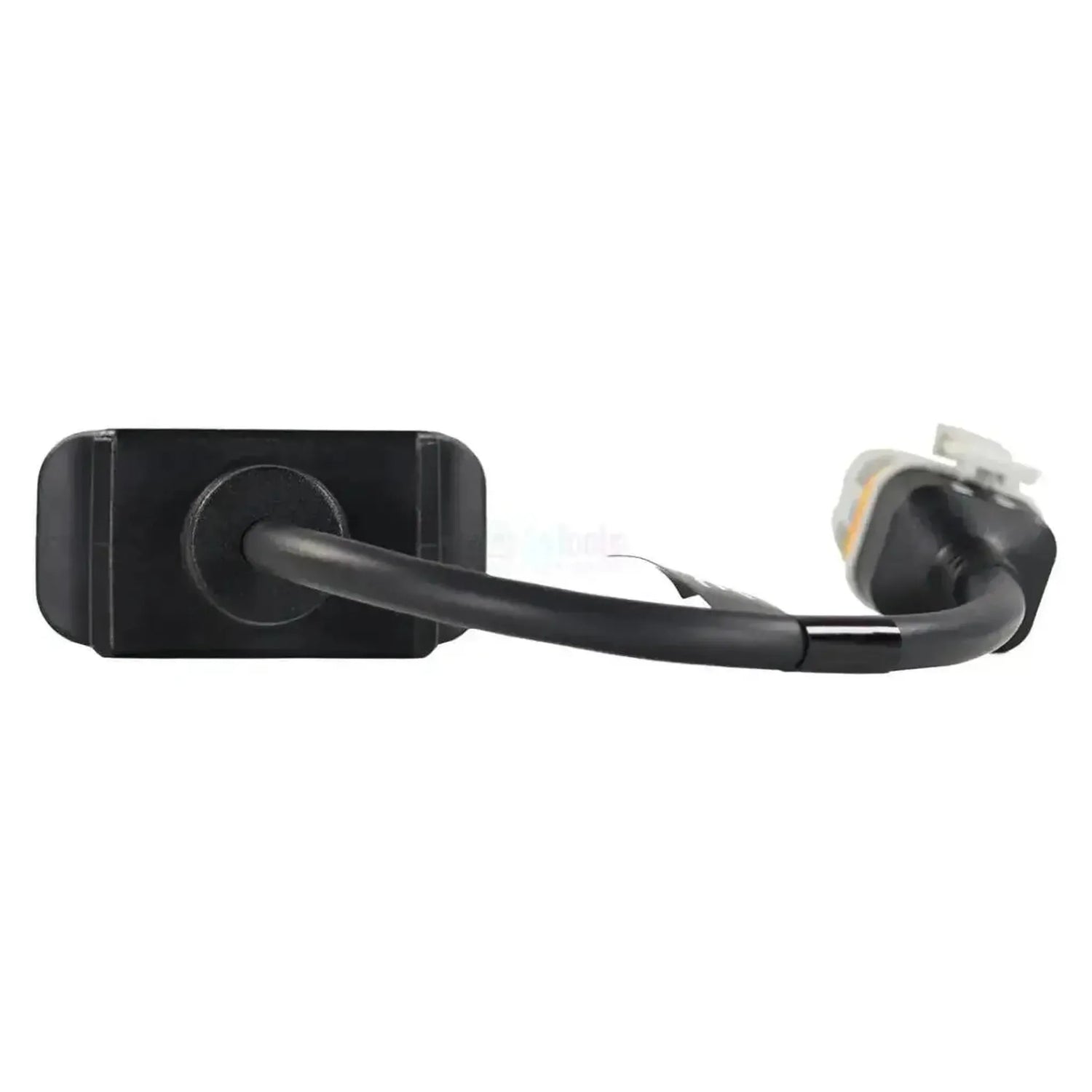

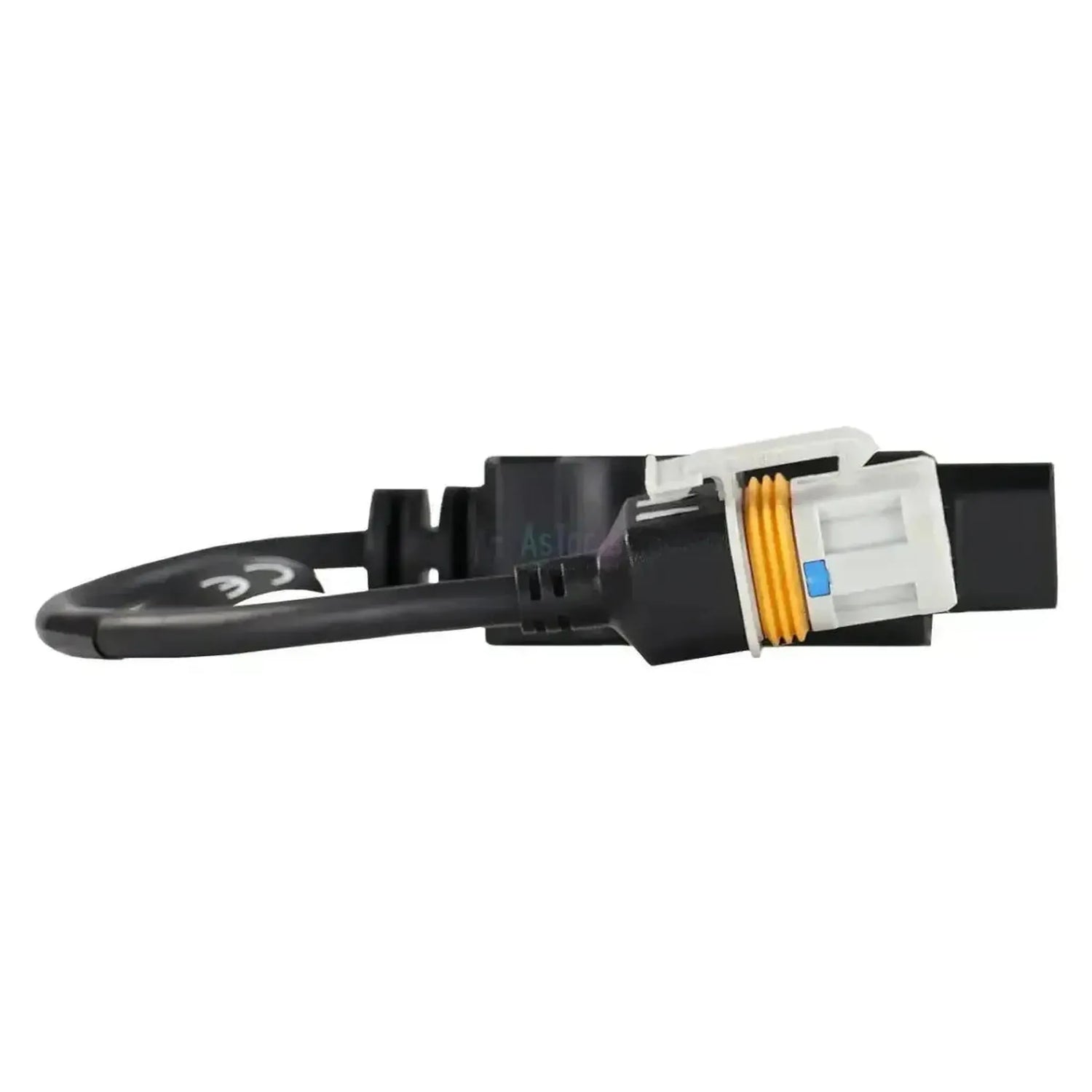

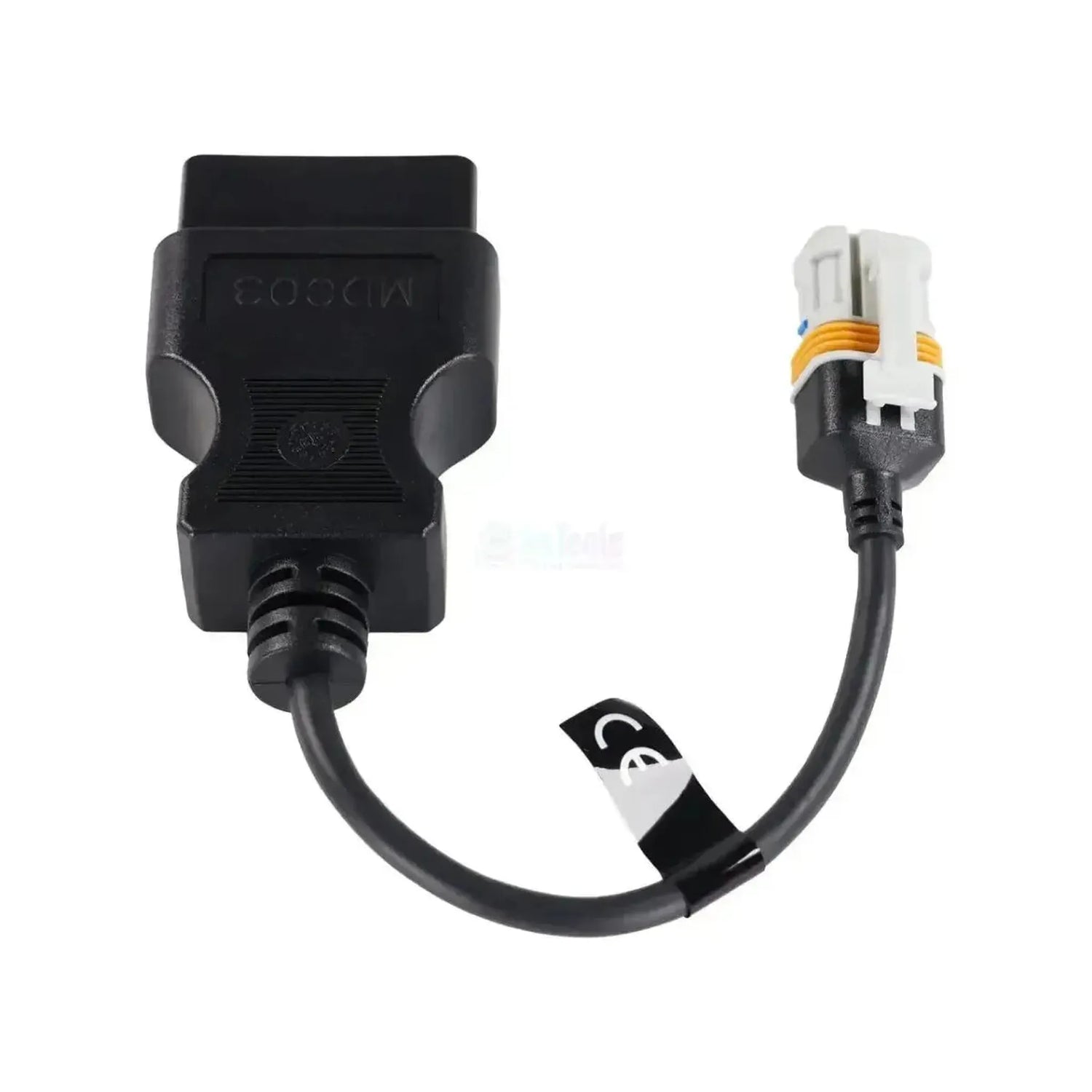

Jaltest (MDC03) | Knorr-Bremse 4-pinninen EBS – 16-pinninen OBD2 -sovitinkaapeli | Kuorma-ajoneuvo

€109,95 alv:n kanssa
€90,87 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

De Jaltest MDC03 is de testkabel tussen de grijze 4-polige connector (2x2) van de Knorr-Bremse-modulator in MAN-voertuigen en de 16-pins OBD2-aansluiting van de Jaltest ETM. U sluit hem rechtstreeks op de modulator aan, niet op de diagnoseaansluiting van het voertuig.

Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Sluit rechtstreeks aan op de EBS-modulator van Knorr-Bremse in MAN, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u het onderdeel los van de installatie beoordeelt.
✔Voorkomt onnodig demonteren. Blijkt de modulator te werken, dan hoeft hij er niet af.
✔Maakt de volledige doormeting van de modulator en een End of Line-test mogelijk.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕De connector van deze kabel is grijs, die van de MDC02 is groen; voor EBS-modules van Knorr-Bremse buiten MAN gebruikt u de MDC04 of MDC05.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • EBS-modulator: Knorr-Bremse in MAN.
  • Aansluiting: Grijze 4-polige connector, 2x2.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de storing elders zit.
  • Doormeten: De modulator in zijn geheel.
  • End of Line-test: Bevestigen dat hij goed werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de modulator los.
  4. Aansluiten: Steek de kabel op de modulator.
  5. Testen: Start de doormeting of de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is de connector op de modulator, niet alleen het voertuigmerk. De MDC03 past op de EBS-modulator van Knorr-Bremse in MAN-voertuigen met de grijze 4-polige connector.

Knorr-Bremse in MAN:

  • EBS-modulator: Grijze 4-polige connector (2x2).

Andere aansluitingen:

  • MDC02: Groene connector, EBS in MAN.
  • MDC04 en MDC05: EBS-modules van Knorr-Bremse buiten MAN.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: De MDC02 en de MDC03 horen allebei bij de Knorr-Bremse-modulator in MAN en verschillen in de kleur van de connector. Leg de connector op de modulator naast de foto en kies op kleur. Grijs is de MDC03, groen de MDC02.

Verpakkingsinhoud

  • 1x Jaltest (MDC03) | Knorr-Bremse 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Tekniset tiedot

Yleistiedot

Kaapelin tai sarjan valmistaja. Näin varmistatte, että tuote sopii Jaltest-laitteistoonne.Merkki
Jaltest (Cojali)
Tuotteen tyyppi: osan testikaapeli, sovitin, liitäntäkaapeli tai täydellinen sarja.Tuotetyyppi
Testikaapeli
Mink Jaltest Link -version kanssa kaapeli toimii. Valitkaa versio, joka teillä on työpajassa.Sopii Jaltest Link -laitteelle
  • Jaltest Link V8.1
  • Jaltest Link V9

Liitännät

Pistoke, jolla kaapeli liitetään Jaltest ETM- tai Link-laitteeseen. Sen on sovittava laitteeseenne.Liitäntä liitäntälaitteen puolella
16-nastainen OBD2
Pistoke, joka liitetään osaan tai modulaattoriin. Se määrittää, mihin osaan kaapelin voi liittää.Liitäntä testattavan osan puolella
Harmaa 4-napainen liitin (2x2), 4-napainen EBS

Testitoiminnot

ETM korvaa ohjausyksikön. Näin nähdään, onko osa itse viallinen vai onko vika muualla.Osan testaus irrotettuna ajoneuvosta
Lopputarkastus, jolla varmistatte osan toimivuuden esimerkiksi korjauksen jälkeen.End of Line -testi (EOL)

Lisenssi

Mitä Jaltest-lisenssiä tarvitsette ETM:n käyttöön tämän kaapelin kanssa. Ilman oikeaa lisenssiä se ei toimi.Tarvittava ohjelmistolisenssi
  • CV
  • Modular
Onko tämä kaapeli jo ETM-sarjassa. Jos ei, se hankitaan erikseen lisävarusteeksi.ETM-sarjan osa

Mitat

Kaapelin pituus. Pidempi kaapeli antaa enemmän liikkumavaraa osan luo.Kaapelin pituus
24-26 cm
Viitenumero
MDC03
ETM-lisenssin uusiminen
29701 (Jaltest ETM, jatko 1 vuodeksi)
Jaltest-moduuli
Jaltest ETM, Jaltest CV:n tai Modularin lisäksi

Muut tekniset tiedot

Toepassing
EBS-modules van Knorr-Bremse in MAN-voertuigen
Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Segment
Bedrijfsvoertuig
Onderdeel van kabelset
ETM-kit (70001008)
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
