Jaltest  |  SKU: MDC10

Jaltest (MDC10) | Knorr-Bremse 3-pinninen BWS – 16-pinninen OBD2 -sovitinkaapeli | Hyötyajoneuvo

€114,95 alv:n kanssa
€95,00 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

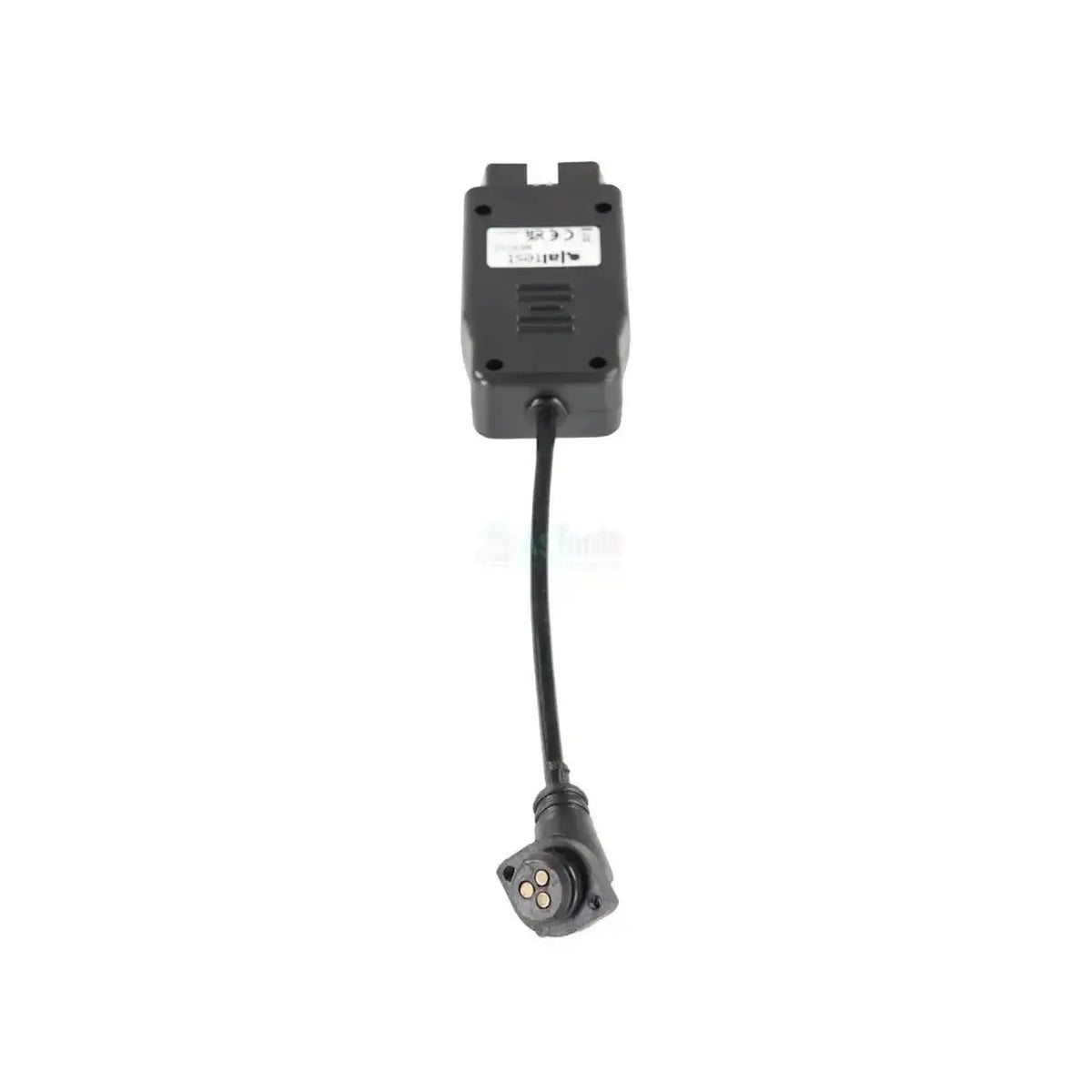

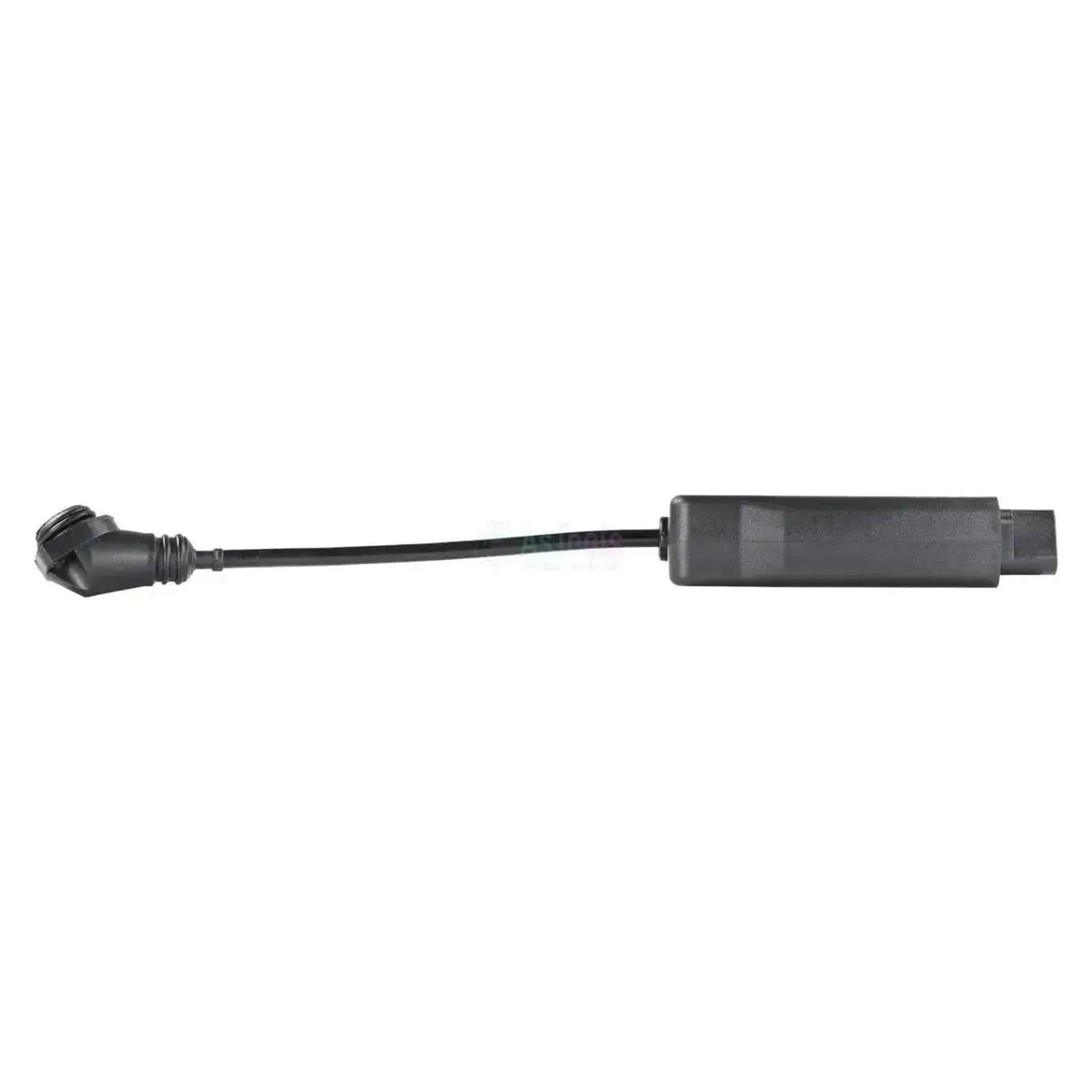

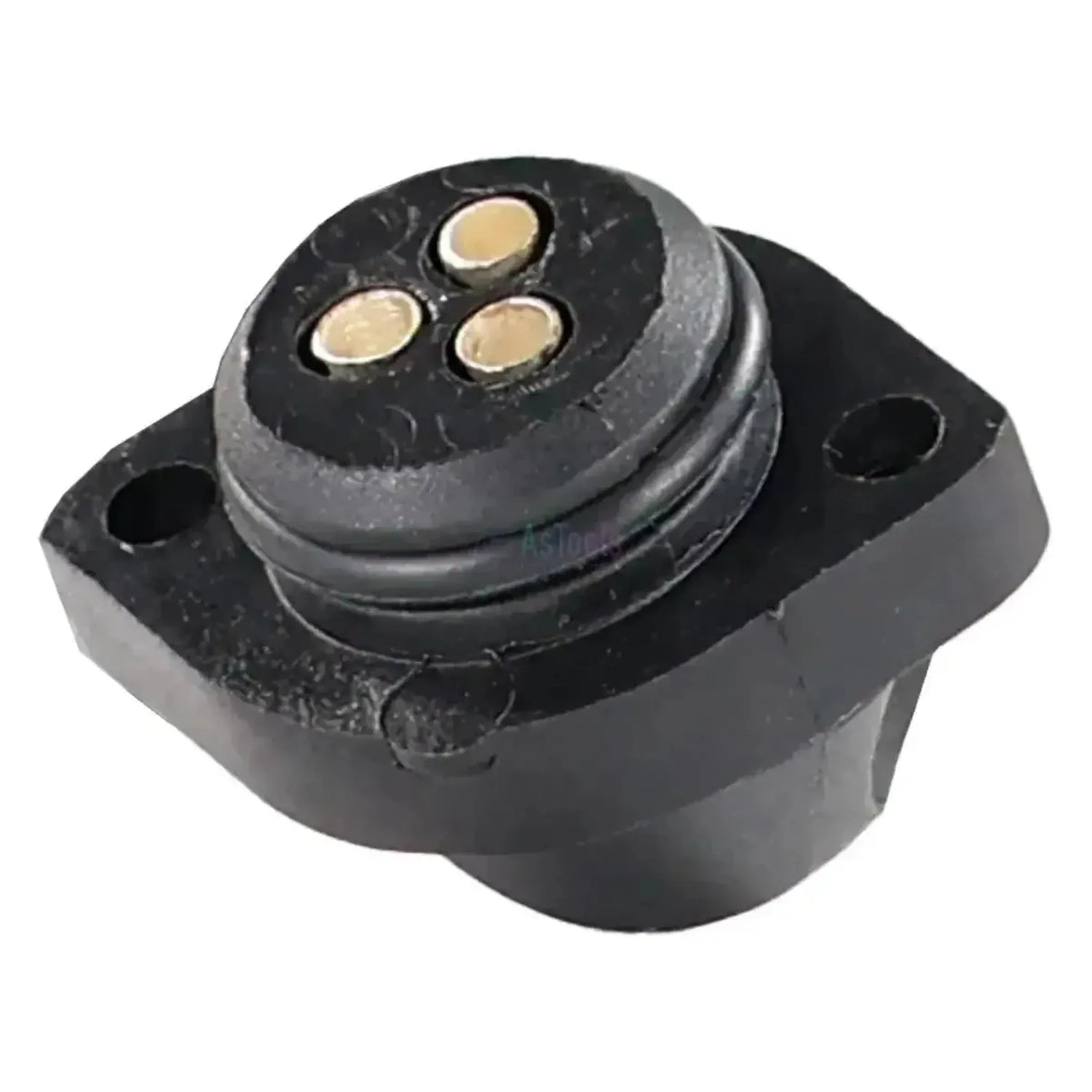

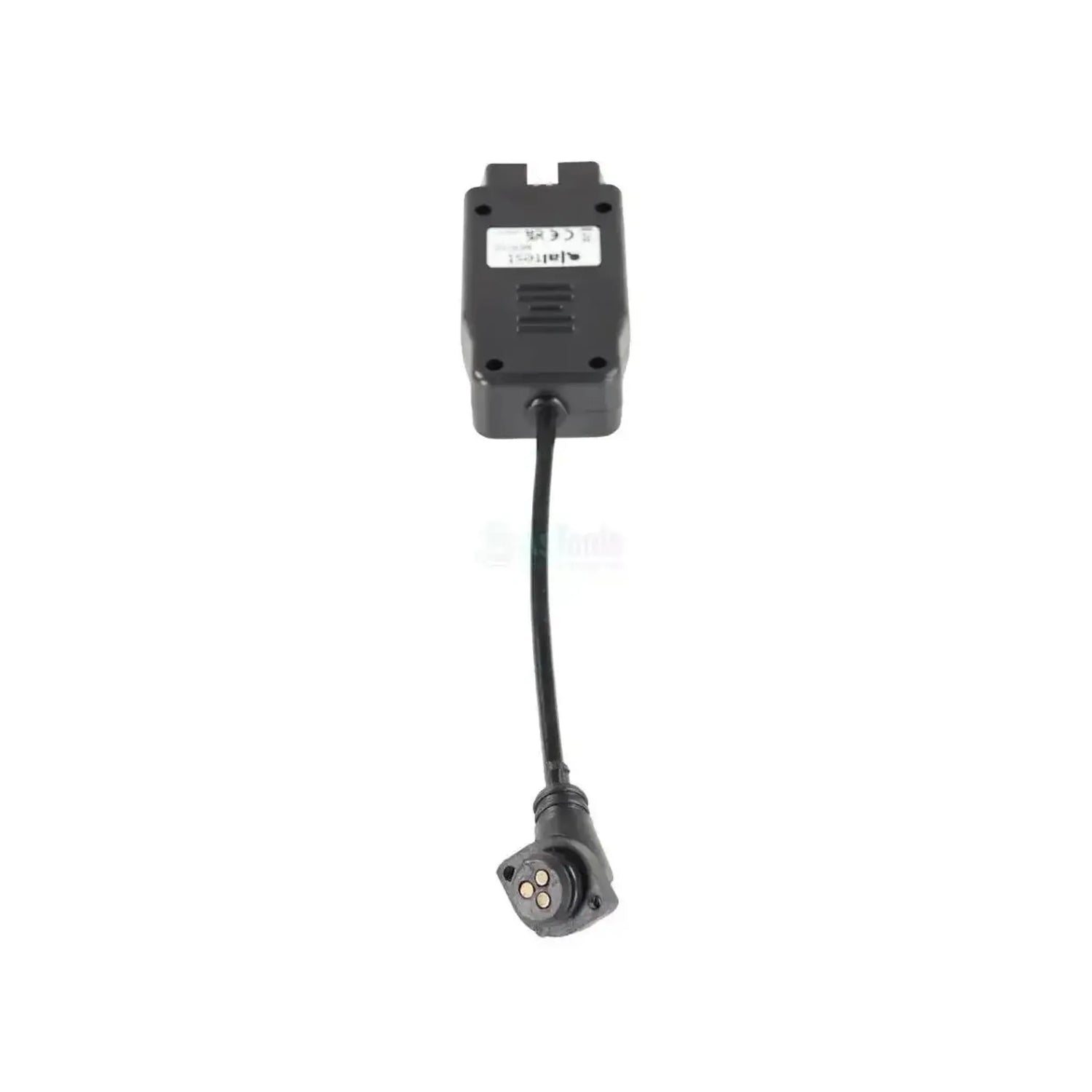

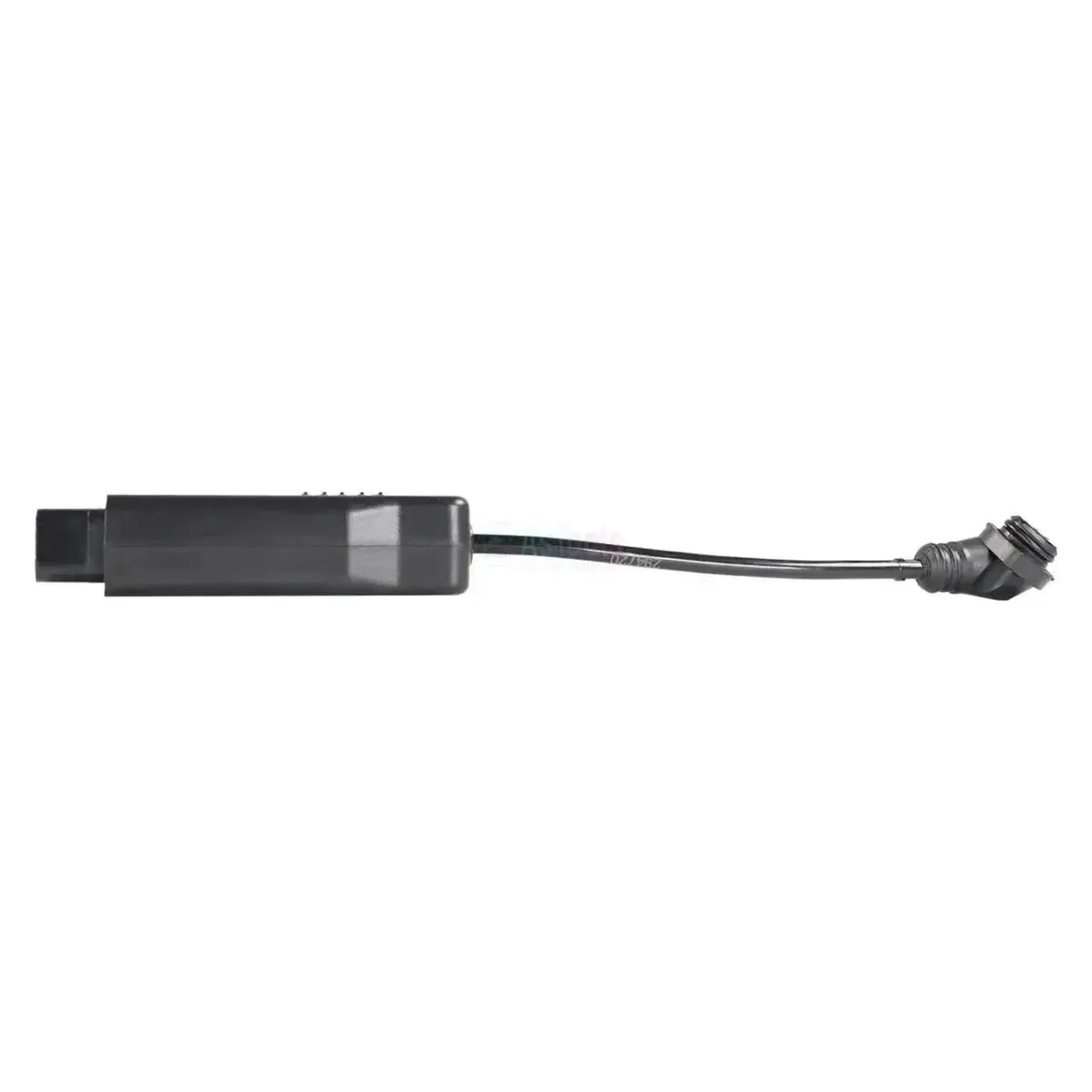

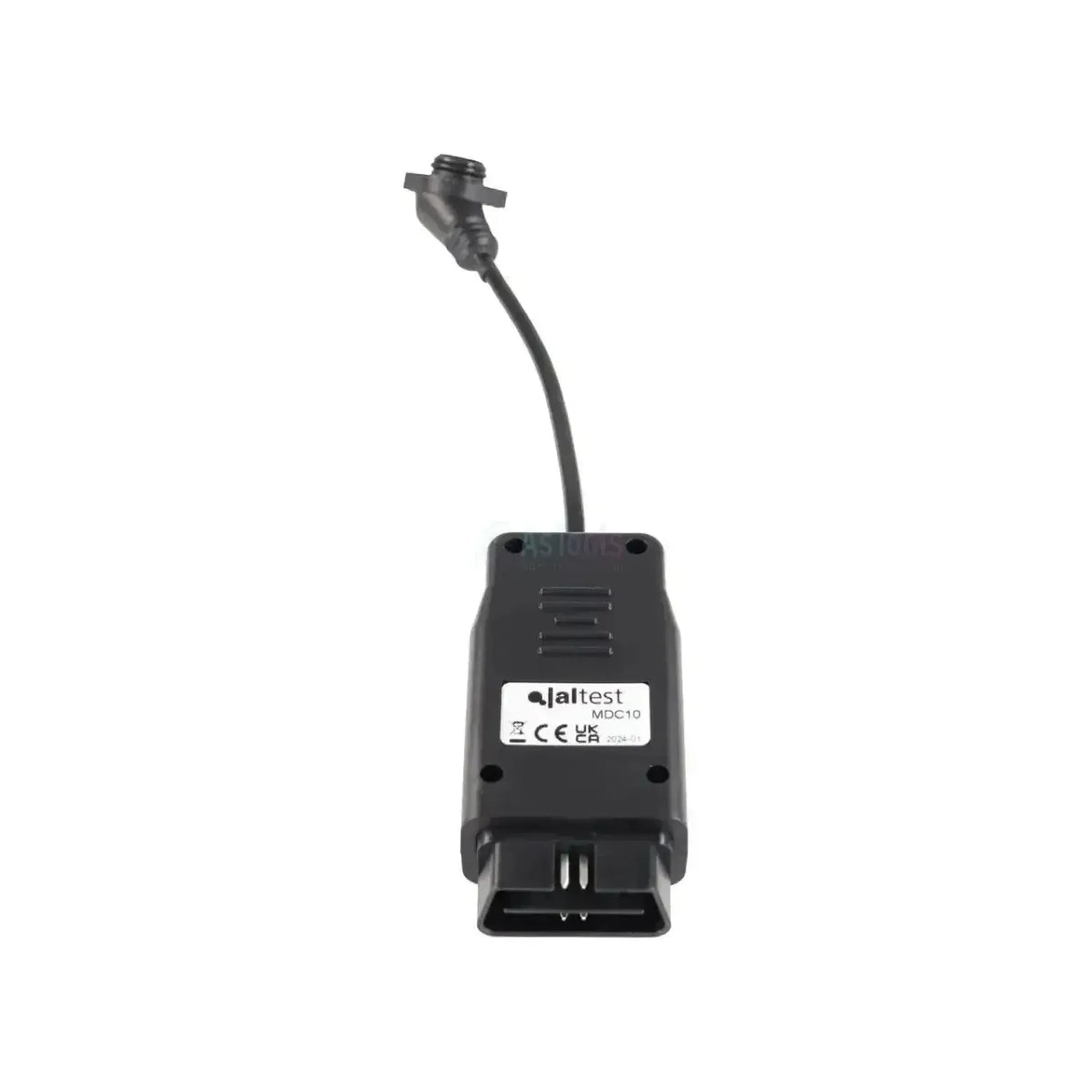

De Jaltest MDC10 is de diagnosekabel voor slijtagesensoren en verbindt de remblokslijtagesensor met de 16-pins OBD2-aansluiting van de Jaltest ETM. Het is een adapter met een eigen behuizing. Uit het zwarte kunststof kastje met het opschrift Jaltest MDC10 steekt aan de ene kant de OBD2-stekker; aan de andere kant loopt een kort snoer naar een ronde 3-polige connector met de drie contacten in een driehoek, gevat in een vierkante flens met twee schroefgaten. Bij de MDC10 komt dat snoer recht de connector in.

Met deze verbinding benadert de Jaltest ETM de sensor los van de regeleenheid en bouwt hij zelf de communicatie op. Zo ziet u of de sensor werkelijk defect is, of dat de oorzaak in de bekabeling of de regeleenheid ligt. Bevestigen doet u met een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.

PLUSPUNTEN

✔Sluit rechtstreeks aan op de remblokslijtagesensor, zodat u niet hoeft te improviseren met losse meetpennen.
✔De ETM neemt de rol van de regeleenheid over, waardoor u de sensor los van de installatie beoordeelt.
✔Voorkomt onnodig vervangen. Blijkt de sensor te werken, dan ligt de oorzaak elders.
✔Maakt een End of Line-test mogelijk, waarmee u bevestigt dat de sensor goed werkt.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest ETM; voor voertuigdiagnose via de Jaltest Link is deze kabel niet bedoeld.
✕Vereist een ETM-licentie naast een lopende CV- of Modular-softwarelicentie; andere modules zijn niet met de ETM te combineren.
✕De ETM werkt niet op de Jaltest-handhelds; u bedient hem vanaf een pc of laptop.
✕De MDC11 is dezelfde adapter met het snoer haaks in de connector, en voor snelheidssensoren is de MDC12 de juiste uitvoering.

Toepassingen en functionaliteiten

Via deze kabel praat de Jaltest ETM rechtstreeks met de remblokslijtagesensor, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de sensor, niet op de diagnoseaansluiting van het voertuig.

Onderdelen die u kunt testen

  • Slijtagesensor: Bewaakt de remblokdikte.
  • Aansluiting: Rond, 3-polig.

Wat u kunt doen

  • Geïsoleerd testen: Zonder de regeleenheid.
  • Defect vaststellen: Of de oorzaak elders ligt.
  • End of Line-test: Bevestigen dat hij werkt.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de pc of laptop.
  2. ETM koppelen: Sluit de OBD2-kant aan op de ETM.
  3. Connector vrijmaken: Neem de voertuigstekker van de sensor los.
  4. Aansluiten: Steek de kabel op de sensor.
  5. Testen: Start de End of Line-test.

Compatibele onderdelen en toepassingen

Bepalend is hoe het snoer de connector in komt. De MDC10 en de MDC11 hebben hetzelfde kastje, dezelfde OBD2-stekker en dezelfde ronde 3-polige connector; bij de MDC10 komt het snoer recht binnen.

Remblokslijtagesensoren:

  • 3-pins BWS: Ronde 3-polige aansluiting, snoer recht.

Andere uitvoeringen:

  • MDC11: Snoer haaks in de connector.
  • MDC12: Snelheidssensoren.

Wat u erbij nodig heeft

  • Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
  • ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
  • Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
  • Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
  • Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
💡
Goed om te weten: Het enige verschil tussen de MDC10 en de MDC11 is de snoerinvoer. Die is recht bij de MDC10, haaks bij de MDC11. Kijk hoe het snoer bij uw sensoraansluiting binnenkomt en kies daarop.

Verpakkingsinhoud

  • 1x Jaltest (MDC10) | Knorr-Bremse 3-pins BWS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig

Tekniset tiedot

Yleistiedot

Kaapelin tai sarjan valmistaja. Näin varmistatte, että tuote sopii Jaltest-laitteistoonne.Merkki
Jaltest (Cojali)
Tuotteen tyyppi: osan testikaapeli, sovitin, liitäntäkaapeli tai täydellinen sarja.Tuotetyyppi
Testikaapeli
Mink Jaltest Link -version kanssa kaapeli toimii. Valitkaa versio, joka teillä on työpajassa.Sopii Jaltest Link -laitteelle
  • Jaltest Link V8.1
  • Jaltest Link V9

Liitännät

Pistoke, jolla kaapeli liitetään Jaltest ETM- tai Link-laitteeseen. Sen on sovittava laitteeseenne.Liitäntä liitäntälaitteen puolella

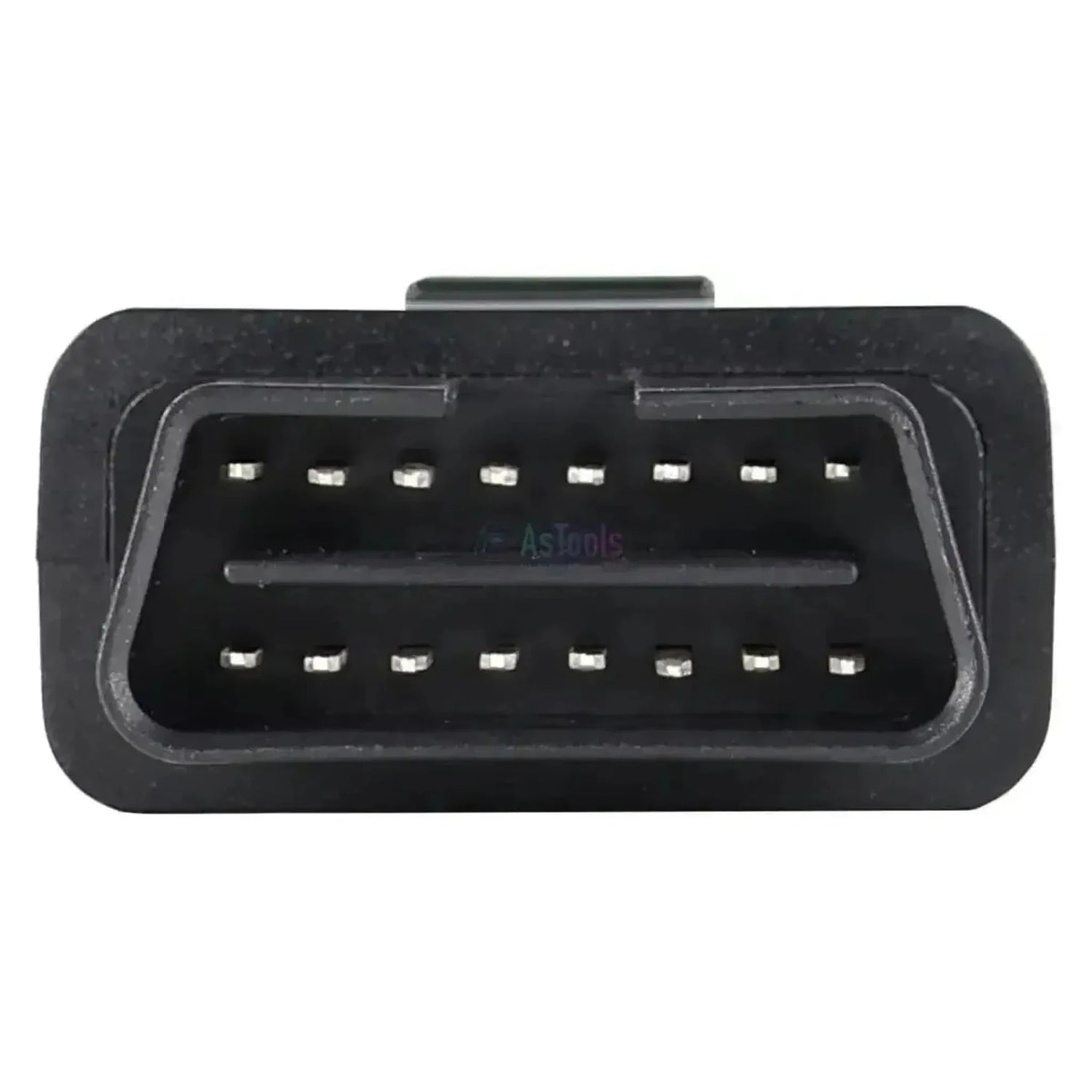

16-nastainen OBD2
Pistoke, joka liitetään osaan tai modulaattoriin. Se määrittää, mihin osaan kaapelin voi liittää.Liitäntä testattavan osan puolella
Pyöreä 3-napainen liitin (3-napainen BWS)

Testitoiminnot

ETM korvaa ohjausyksikön. Näin nähdään, onko osa itse viallinen vai onko vika muualla.Osan testaus irrotettuna ajoneuvosta
Lopputarkastus, jolla varmistatte osan toimivuuden esimerkiksi korjauksen jälkeen.End of Line -testi (EOL)

Lisenssi

Mitä Jaltest-lisenssiä tarvitsette ETM:n käyttöön tämän kaapelin kanssa. Ilman oikeaa lisenssiä se ei toimi.Tarvittava ohjelmistolisenssi
  • CV
  • Modular
Onko tämä kaapeli jo ETM-sarjassa. Jos ei, se hankitaan erikseen lisävarusteeksi.ETM-sarjan osa

Mitat

Kaapelin pituus. Pidempi kaapeli antaa enemmän liikkumavaraa osan luo.Kaapelin pituus
24,5-25,5 cm
Viitenumero
MDC10
ETM-lisenssin uusiminen
29701 (Jaltest ETM, jatko 1 vuodeksi)
Jaltest-moduuli
Jaltest ETM, Jaltest CV:n tai Modularin lisäksi

Muut tekniset tiedot

Toepassing
Remblokslijtagesensoren
Regeleenheden
Geen; de ETM neemt de rol van de regeleenheid over
Segment
Bedrijfsvoertuig
Uitvoering
Adapter met zwarte kunststof behuizing, opschrift Jaltest MDC10
Onderdeel van kabelset
Nee; wordt los geleverd als aanvullende ETM-kabel
Nodig om te gebruiken
Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
Niet beschikbaar voor
De Jaltest-handhelds
