Jaltest  |  SKU: JDC549.9

Jaltest (JDC549.9) | JLG/Haulotte 4-nastainen OBD – 26-nastainen DB26 -adapteri | Nostotyökoneet

€162,95 alv:n kanssa
€134,67 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

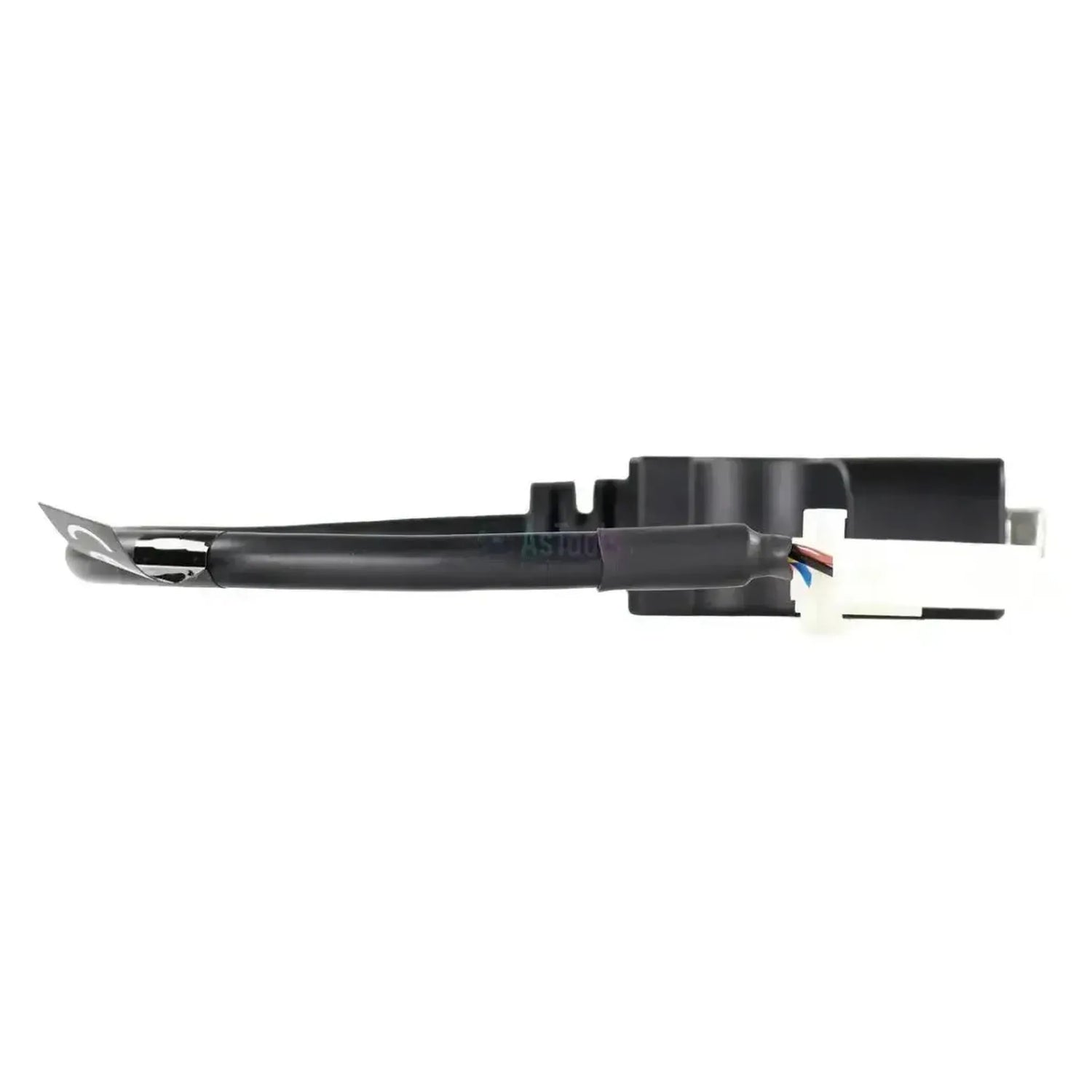

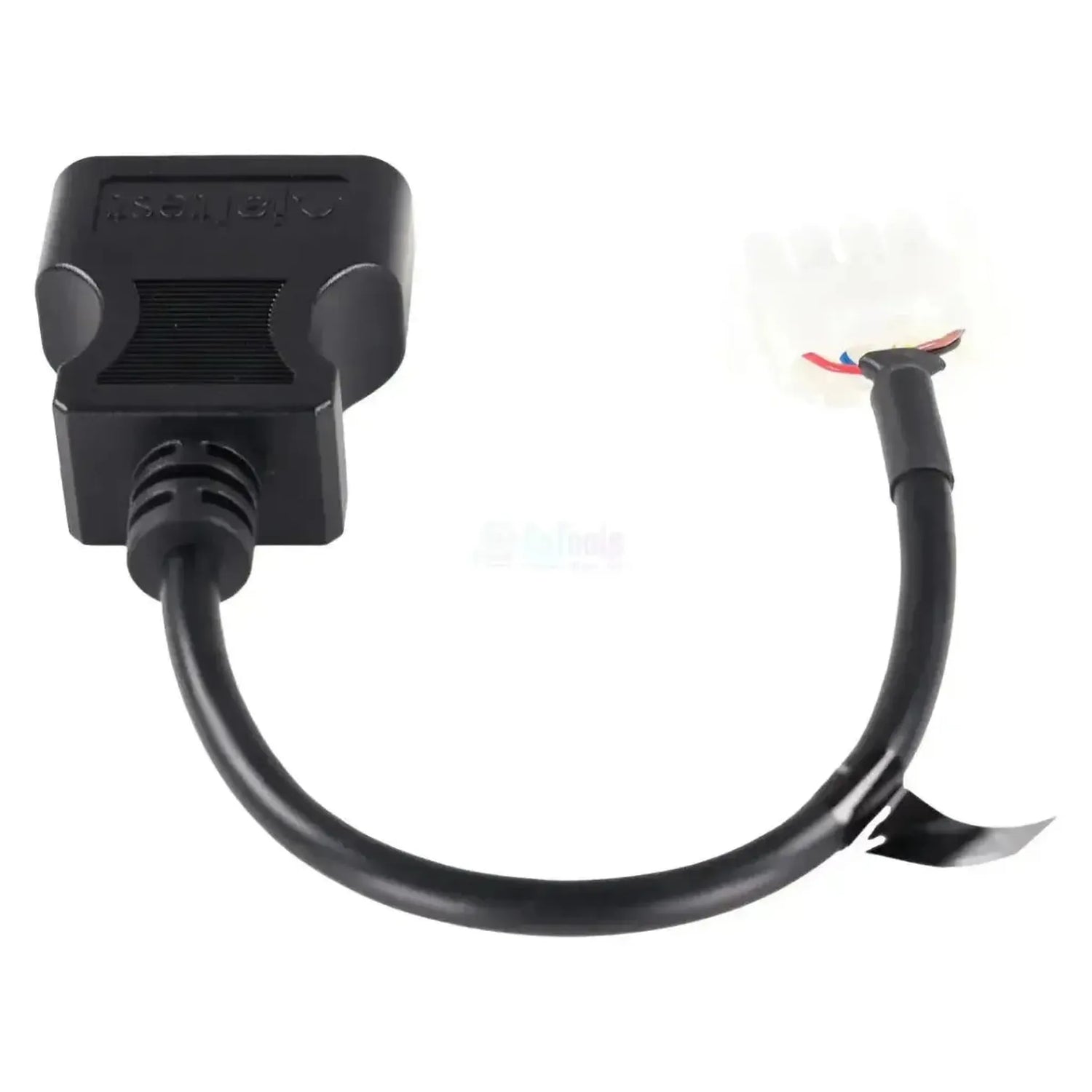

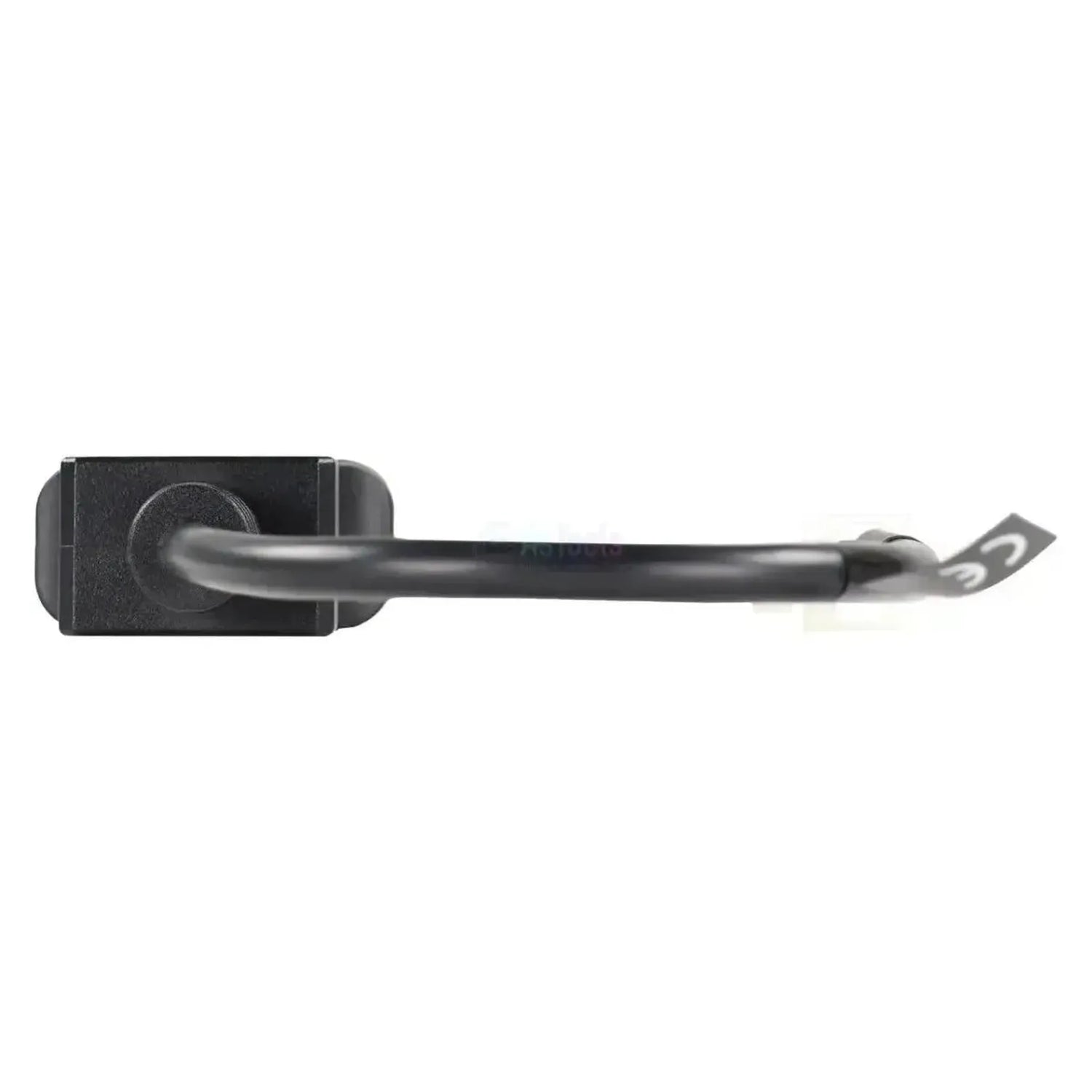

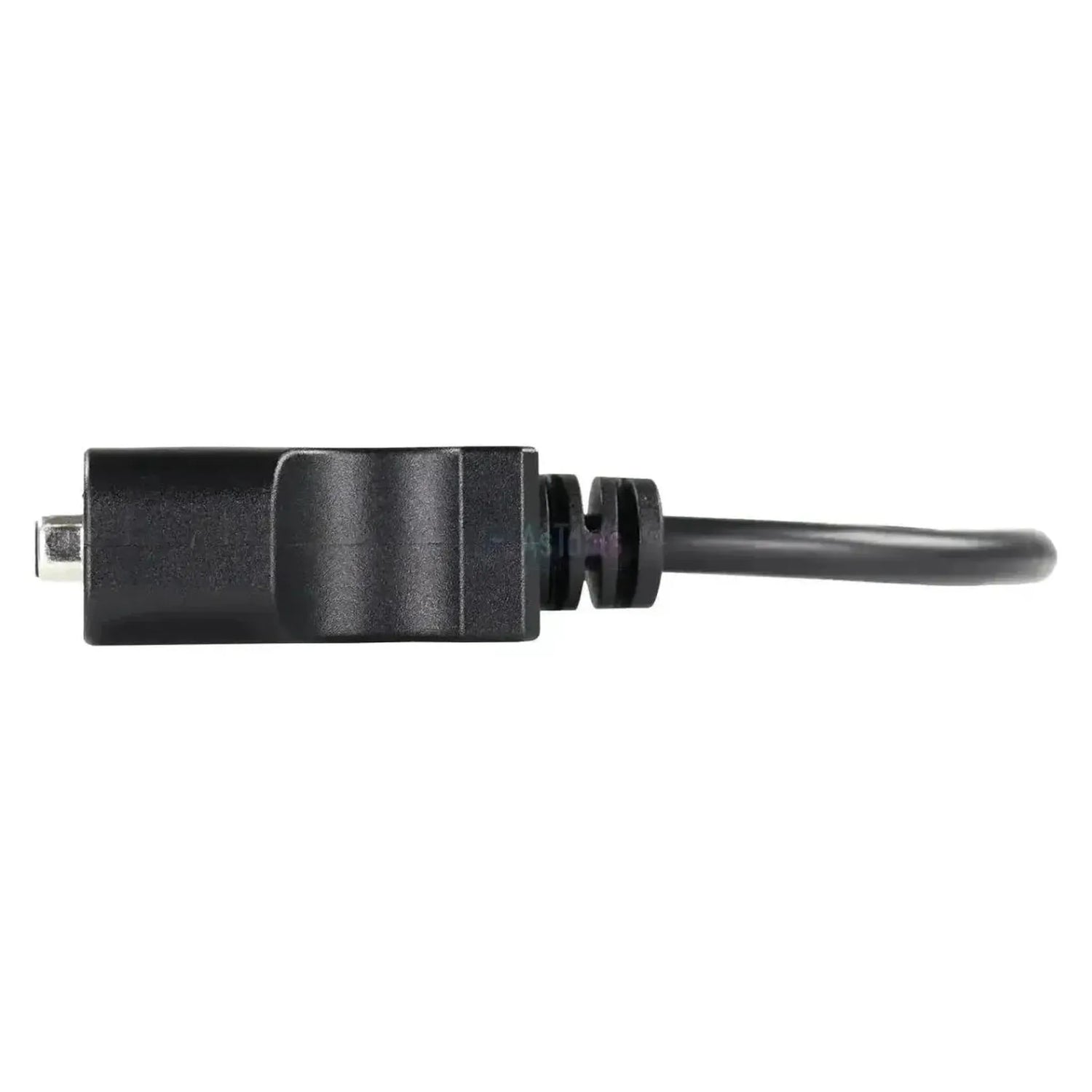

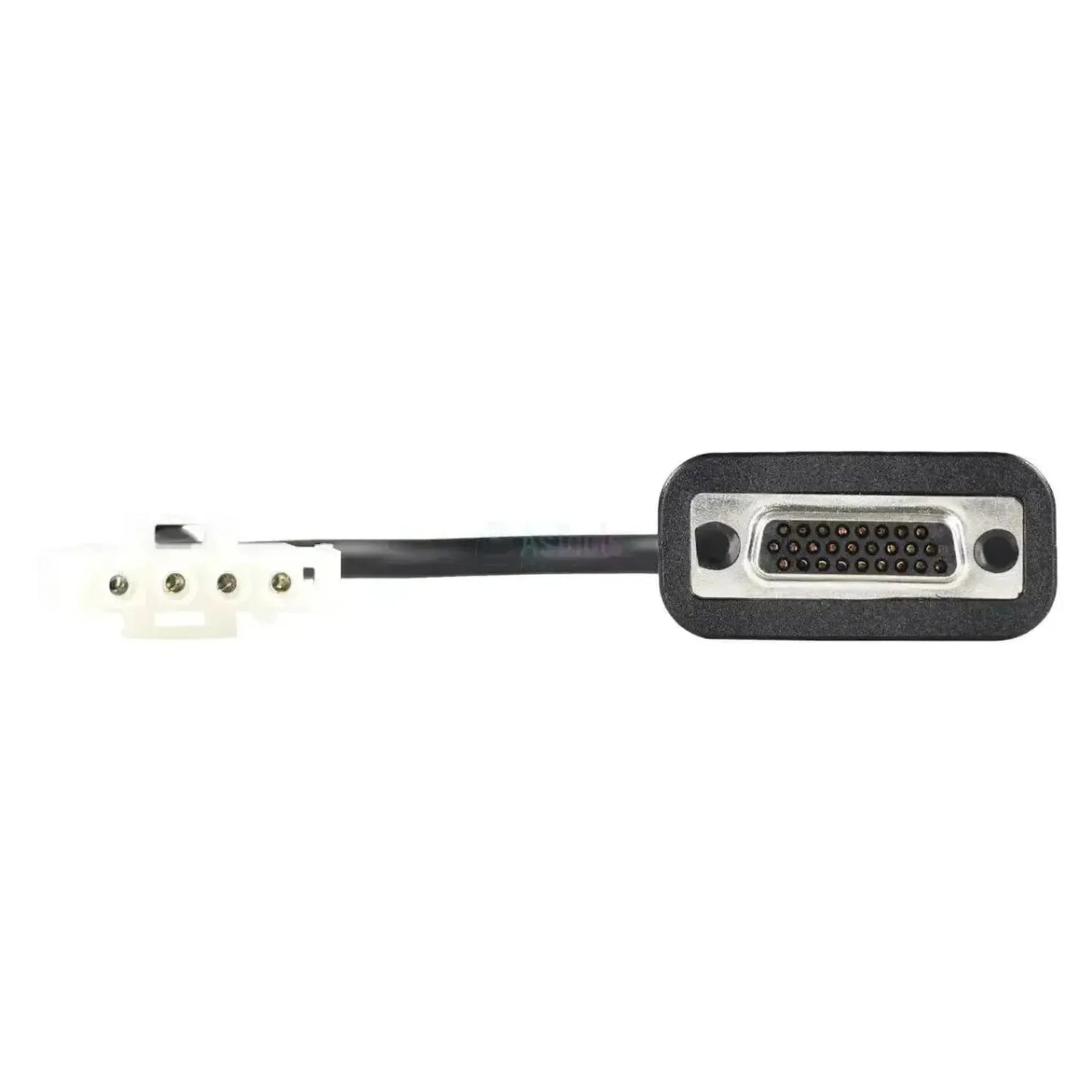

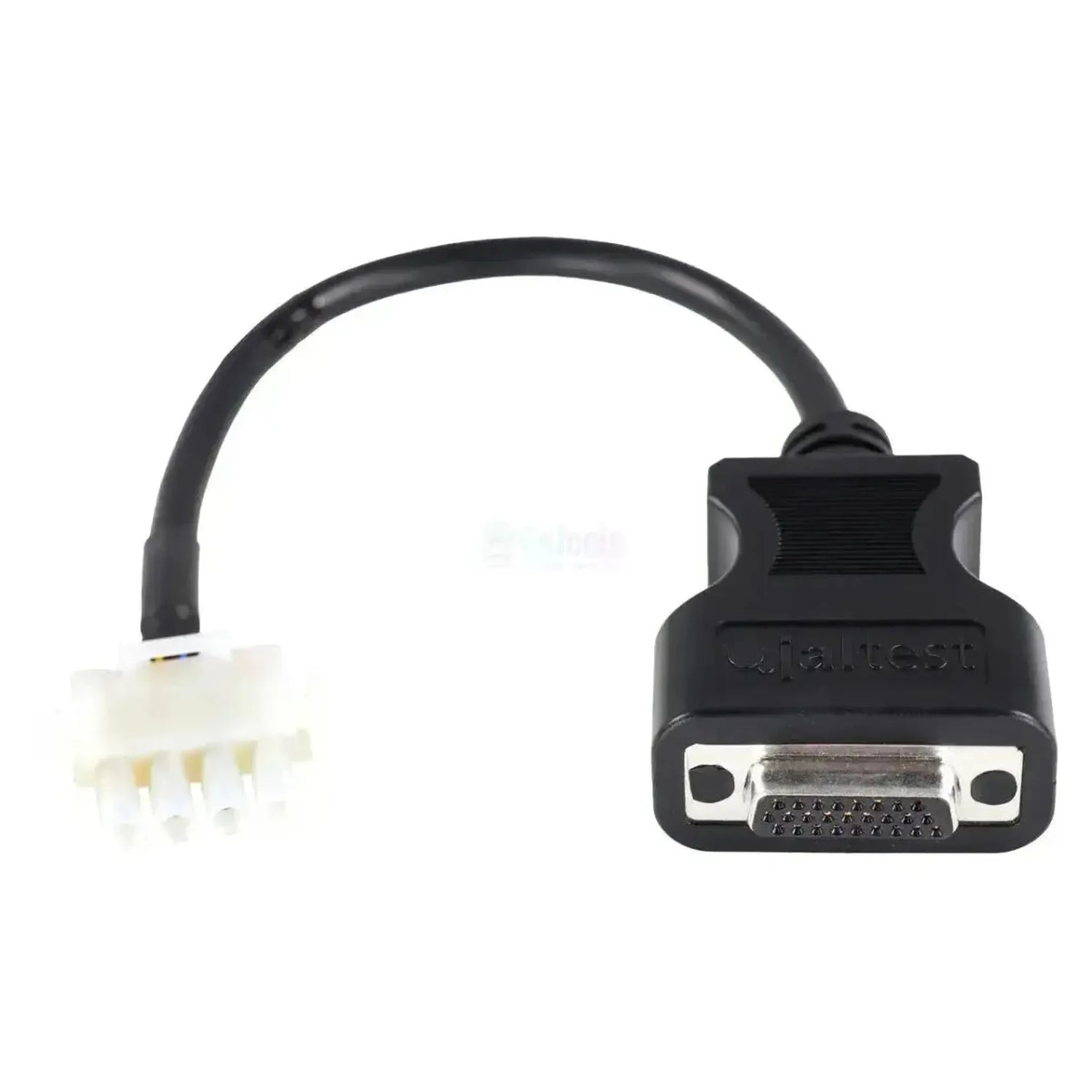

De Jaltest JDC549.9 brengt de 4-pins diagnoseaansluiting van JLG- en Haulotte-hoogwerkers rechtstreeks naar de 26-pins DB26-ingang van de Jaltest Link V9. Aan de machinezijde zit een melkwitte rechthoekige stekker met vier ronde bussen en een vergrendellip; de DB26-koppeling past op de hoofdkabel van de interface, zonder 16-pins tussenstuk. Het snoer meet 28 tot 30 cm.

Achter die verbinding opent de Jaltest-software de hydrauliekregeling en de motorregeling: HYDRAULICS op de JLG-schaarhoogwerkers, HYDRAULICS (CAN) op de Haulotte-hoogwerkers, en aan de motorkant de Deutz-regelingen EMR2 tot en met EMR5, de Kubota E-CDIS, de Kohler-regelingen en de EControls ECM 4G van de benzine- en gasuitvoeringen. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Gaat rechtstreeks op de 26-pins DB26-ingang van de Jaltest Link V9, zonder 16-pins tussenstuk.
✔Dekt JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers met dezelfde vierpolige stekker.
✔Bij de schaarhoogwerkers geeft de HYDRAULICS-regeling het volledige functiepakket, inclusief diagnosewaarschuwingen en aanvullende acties.
✔Volgt de motorleverancier: Deutz (EMR2 t/m EMR5), Kubota (E-CDIS), Kohler en EControls staan alle in dezelfde dekking.

AANDACHTSPUNTEN

✕Op de grotere JLG-knikhoogwerkers staat de hydrauliekregeling zonder ondersteunde functies in de tabel.
✕Welke motorregeling aanwezig is, hangt af van de motorleverancier; stel dat eerst vast voordat u een storing zoekt.
✕De DB26-stekker hoort bij de Jaltest Link V9; op een interface met een 16-pins ingang sluit deze kabel niet aan.
✕Haulotte-machines met de dubbele 6+6-pins aansluiting hebben de JDC559A nodig.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de hydrauliekregeling en de motorregeling van de hoogwerker. Welke eenheden aanwezig zijn, verschilt per model en motoruitvoering.

Regeleenheden die u kunt benaderen

  • HYDRAULICS: JLG-schaarhoogwerkers, volledig.
  • HYDRAULICS (CAN): Haulotte-hoogwerkers.
  • Deutz EMR2 t/m EMR5: EDC, EDC 16, EDC 7, EDC 17, MD1.
  • Kubota E-CDIS: Commonrail, met aanvullende acties.
  • ECM Kohler: Ook Stage V, commonrail.
  • EControls ECM 4G: Benzine- en gasuitvoeringen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: E-CDIS, EMR4 en schaar-hydrauliek.
  • Waarschuwingen: Hydrauliek JLG-schaarhoogwerkers.

Zo gebruikt u hem

  1. Stekker zoeken: Bij JLG achter het accudeksel bij het grondpaneel.
  2. Aansluiten: Steek de JDC549.9 in de 4-pins stekker.
  3. Link koppelen: Zet de DB26-kant op de Jaltest Link V9.
  4. Contact aan: Schakel de machine in.
  5. Uitlezen: Kies JLG of Haulotte en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel sluit aan op de 4-pins diagnosepoort van JLG-hoogwerkers en -verreikers en op de gelijke aansluiting van Haulotte-hoogwerkers. Onderstaande series voert Jaltest MHE in de dekking; het bouwjaar is niet bepalend.

JLG:

  • ES-serie schaarhoogwerkers: 1930ES, 2630ES, 3246ES, 2646E2.
  • RT-serie ruwterrein-schaarhoogwerkers: RT 2669, RT 3369, RT 4069, RT 5394.
  • Knik- en telescoophoogwerkers: 450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP.
  • Verreikers: 1055, 1075, 3507-3614, 4008-4017.
  • Toucan-serie verticale masten: 10E, 20E, 26E, 32E.

Haulotte:

  • HA-serie knikhoogwerkers: HA12, HA16, HA20, HA26, HA32, HA41.
  • H-serie en HT-serie: Schaar- en telescoophoogwerkers.
  • Compact, Star en Optimum: Compact 10/12 DX, Star 6/8/10 en Optimum 8.
💡
Goed om te weten: De vierpolige stekker is melkwit en rechthoekig met een vergrendellip; bij JLG zit hij achter het accudeksel naast het bedieningspaneel op grondniveau. Heeft uw Haulotte-machine twee zespolige aansluitingen naast elkaar, dan is de JDC559A de juiste kabel. Controleer aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-pins OBD – 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • MHE sisäinen kuljetus
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Nosto- ja trukkilaite

Liitännät

Jaltest Link -diagnoosiliitännän versio, johon kaapeli sopii. Kaikki kaapelit eivät toimi kaikissa versioissa.Yhteensopiva Jaltest Link
  • Jaltest Link V9
Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
26-napainen DB26
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
4-napainen OBD
Kaapelin pituus. Pidempi kaapeli antaa enemmän työskentelytilaa.Kaapelin pituus
28-30 cm

Diagnoositoiminnot

Voidaanko vikakoodit lukemisen lisäksi myös poistaa. Joissakin järjestelmissä koodit voi vain lukea.Vikakoodien poisto
Voitteko tarkastella antureiden senhetkisiä arvoja ajoneuvon käydessä. Hyödyllinen vian paikantamisessa.Mittausarvot reaaliajassa
Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu
Voitteko suorittaa Jaltestin ohjausyksikkökohtaisia lisätoimenpiteitä, kuten testejä tai opetustoimenpiteitä.Lisätoimenpiteet

Käyttö

Viitenumero
JDC549.9

Muut tekniset tiedot

Toepassing
JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers
Regeleenheden
HYDRAULICS en HYDRAULICS (CAN) (hydrauliekregeling), EMR2 t/m EMR5, E-CDIS, ECM Kohler en EControls ECM 4G (motorregeling)
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
