Jaltest  |  SKU: JDC574A9

Jaltest (JDC574A9) | Crown 6-nastainen OBD – 16-nastainen OBD2 sovitinkaapeli | Nostolaitteet

€168,95 alv:n kanssa
€139,63 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

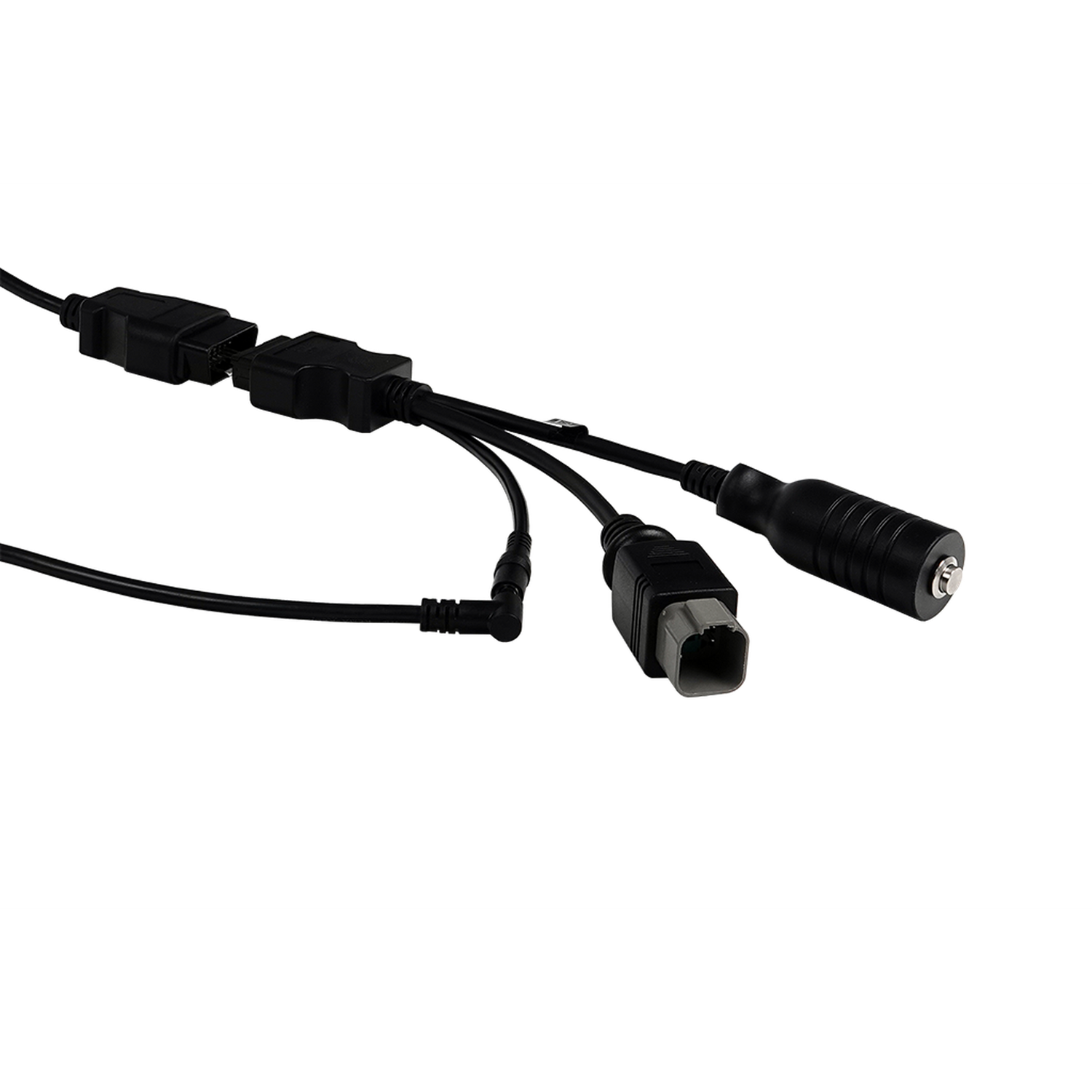

De Jaltest JDC574A9 verbindt de 6-pins diagnoseaansluiting van Crown magazijn- en heftrucks met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Achter de OBD2-behuizing splitst de kabel zich in drie takken: Een grijze afgedichte stekker met een groene pinhouder, een ronde aansluiting met één centrale pen en een kleine ronde aansluiting. Alle drie de takken horen bij dezelfde kabel.

Met de kabel aangesloten bereikt de Jaltest-software de Zapi TPM-vermogensmodules die de rij- en hefaandrijving van de elektrische trucks regelen, in zowel de CAN- als de RS232-uitvoering, en op de CD-dieselserie de motorregeling DL03. Het zwaartepunt ligt bij de elektrische trucks. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Bereikt de Zapi TPM-vermogensmodules van de elektrische Crown-trucks, in zowel de CAN- als de RS232-uitvoering.
✔Daardoor bruikbaar over meerdere generaties: Oudere trucks communiceren serieel, nieuwere via CAN.
✔Op de CD-dieselserie ook de motorregeling DL03 (CAN).
✔Houdt de onderhoudsintervallen en uitgevoerde werkzaamheden bij, met een servicerapport.

AANDACHTSPUNTEN

✕De ZPM (CAN)-vermogensmodule staat wel in de Crown-dekking, maar zonder diagnosefuncties.
✕Op de dieseltrucks van de CD-serie blijft de dekking bij de motorregeling; de elektrische series hebben juist geen motorregeling.
✕Alleen voor de Crown-aansluiting; andere truckmerken dragen een eigen stekker.
✕Naast de grijze stekker heeft de kabel twee ronde aansluitingen, die u niet op elke truck gebruikt.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Crown magazijn- en heftrucks onderhouden. Welke systemen aanwezig zijn, verschilt per serie en aandrijving; onderstaande eenheden komen uit de Jaltest MHE-dekking voor Crown.

Regeleenheden die u kunt benaderen

  • Zapi TPM (CAN): Vermogensmodule, rij- en hefaandrijving.
  • Zapi TPM (RS232): Zelfde module, serieel.
  • DL03 (CAN): Motorregeling CD-serie.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen bijhouden, met rapport.
  • Aanvullende acties: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de 6-pins aansluiting in de cabine of bij de bestuurdersplaats.
  2. Juiste tak kiezen: Leg de grijze stekker en de ronde takken naast de aansluiting.
  3. Aansluiten: Steek de passende tak in de aansluiting op de truck.
  4. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Jaltest Link.
  5. Uitlezen: Zet de truck aan en kies in Jaltest MHE het merk Crown en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Crown-truck met de 6-pins diagnoseaansluiting. Onderstaande series voert Jaltest in de MHE-dekking.

Crown:

  • SC 5200 en SC 6200: Elektrische heftruck.
  • RC 5500: Sta-heftruck.
  • RR 5700 en RD 5700: Reachtruck.
  • TSP 6000: Smalgangtruck.
  • CD-serie: Dieselheftruck.
  • CG-serie: Gas- en benzineheftruck.
💡
Goed om te weten: De diagnoseaansluiting zit in de cabine of bij de bestuurdersplaats van de truck. U herkent de juiste tak aan de grijze afgedichte stekker met de groene pinhouder. Leg die naast de aansluiting op de truck voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC574A9) | Crown 6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Tekniset tiedot

Yleistä

Kaapelin valmistaja. Jaltest-kaapelit toimivat Jaltestin diagnoosilaitteiden kanssa.Merkki
Jaltest (Cojali)
Kaapelin tyyppi. Diagnoosikaapeli liitetään diagnoosiliittimeen, mittauskaapelilla mitataan irrallinen komponentti.Kaapelin tyyppi
Adapterikaapeli
Jaltestin ohjelmistopaketti, johon kaapeli kuuluu. Kaapelin käyttö edellyttää kyseisen moduulin lisenssiä.Jaltest-ohjelmistomoduuli
  • MHE sisäinen kuljetus
Ajoneuvot tai koneet, joihin kaapeli on tarkoitettu. Näin näette nopeasti, sopiiko se työpajanne kohteisiin.Ajoneuvotyypit
  • Nosto- ja trukkilaite

Liitännät

Liitin diagnoosilaitteen puolella. Sen on sovittava liitäntäänne tai diagnoosikaapeliinne.Liitäntä laitteen puolella
16-nastainen OBD2
Liitin ajoneuvon, moottorin tai koneen puolella. Sen on sovittava diagnoosiliittimeen tai komponenttiin.Liitäntä ajoneuvon puolella
6-napainen OBD

Diagnoositoiminnot

Näkyykö, milloin seuraava huolto on tarpeen. Hyödyllinen huoltoajan suunnittelussa.Huoltotietojen tarkastelu

Käyttö

Viitenumero
JDC574A9

Muut tekniset tiedot

Toepassing
Crown magazijn- en heftrucks
Regeleenheden
Zapi TPM (CAN en RS232) vermogensmodules, DL03 (motorregeling); ZPM (CAN) zonder diagnosefuncties
Nodig om te gebruiken
Jaltest Link met licentie voor Jaltest MHE
