Jaltest  |  SKU: JDC572.9

Jaltest (JDC572.9) | Hyundai (CE series) 9-nastainen OBD - 26-nastainen DB26 -sovitin | Maastoty- ja rakennuskoneet

€151,95 alv:n kanssa
€125,58 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

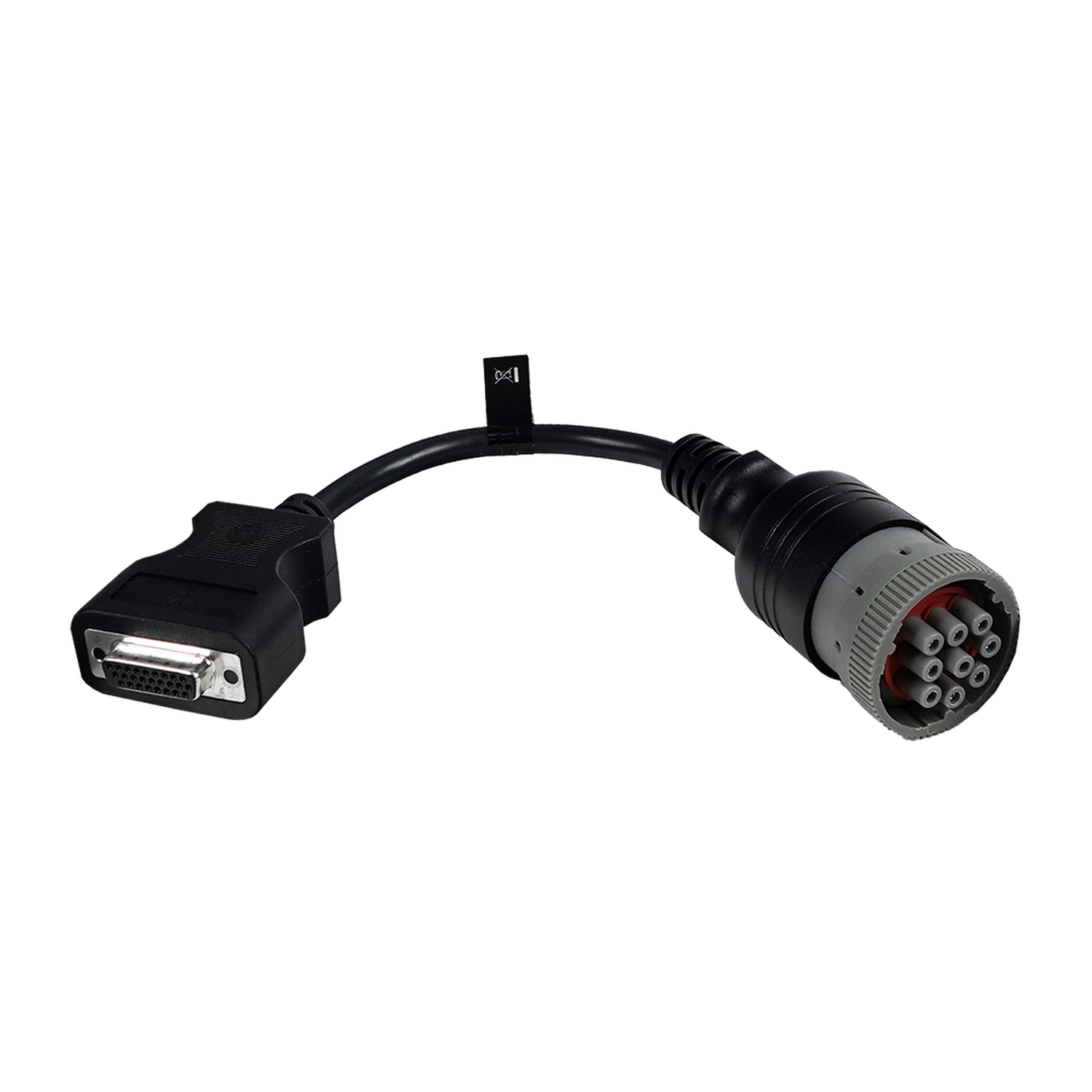

Jaltest JDC572.9 kytkee Hyundain CE 9-sarjan pyöreän 9-napaisen diagnoosiliitännän suoraan Jaltest Linkin 26-napaisen DB26-liitäntään. Koneen puolella on pyöreä liitin harmaan hammasrenkaan, punaisen napapidin ja yhdeksän pistokkeen kanssa. Toisella puolella on DB26-naaras kolmen rivin kullattujen yhteyksien kanssa metallikehyksessä, joten erillistä 16-napaista diagnoosikabelia ei tarvita.

Kun yhteys on muodostettu, Jaltest-ohjelmisto tavoittaa koneen pääkokoonpanon MCM (9 Series), jossa koneen toiminnot ja virhmuisti sijaitsevat. Cummins-moottorilla varustetuissa koneissa mukaan tulee moottorin hallintayksikkö ECM Cummins sekä SAE J1708- että SAE J1939-muodossa; jokaisen 9-sarjan koneella ei ole MCM:n lisäksi luettavaa moottorinhallintayksikköä. Kaapeli kuuluu Jaltest OHW (Off-Highway-koneet) -kategoriaan.

VAHVUUDET

✔Liittyy suoraan Jaltest Linkin 26-napaisen DB26-liitäntään; erillistä 16-napaista diagnoosikabelia ei tarvita.
✔Tavoittaa Hyundain CE 9-sarjan pääkokoonpanon MCM (9 Series).
✔Cummins-moottorilla varustetuissa koneissa myös ECM Cummins on tuettava sekä SAE J1708- että SAE J1939-väylien kautta.
✔Pyöreä liitin harmaan hammasrenkaan ja punaisen napapidin kanssa on helppo tunnistaa koneelta silmämääräisesti ilman napojen laskemista.

HUOMIOITAVAA

✕Vain CE 9-sarjan pyöreälle 9-napaisen liitäntään; edellisellä CE 8-sarjalla on suorakulmainen 4-napainen liitin, jolle JDC556A on tarkoitettu.
✕Tämä kaapeli päättyy 26-napaisen DB26-liitäntään, ei 16-napaisen OBD2:n; se ei sovi liitäntöihin ilman DB26-porttia.
✕Hallintayksiköt vaihtelevat koneittain: jokaisella CE 9-sarjan koneella ei ole MCM:n lisäksi luettavaa moottorinhallintayksikköä.
✕Cummins-moottorin hallintayksikkö tulee J1708- ja J1939-versioissa; kumpi niistä on asennettu, määrittää, mitä dataväylää laite käyttää.

Sovellukset ja toiminnot

Tämän yhteyden kautta saavutat Jaltest-ohjelmistolla koneen ohjausyksiköt. Mitkä järjestelmät ovat saatavilla, vaihtelee mallin ja toteutuksen mukaan. Alla olevat yksiköt tulevat Jaltest OHW:n Hyundai-kattavuudesta.

Ohjausyksiköt, joihin pääset

  • MCM (9 Series), koneen pääkokoonpano: 9-sarjan kokoonpano, jossa koneen toiminnot ja virhmuisti sijaitsevat.
  • ECM Cummins SAE J1708, moottorinohjaus: Cummins-moottorinohjaus vanhemmalla J1708-databussilla.
  • ECM Cummins SAE J1939, moottorinohjaus: Cummins-moottorinohjaus uudemmalla J1939-CAN-bussilla.

Mitä voit tehdä

  • Lukea ja poistaa virhetiedot: Lukea ohjausyksikön virhemuistin kuvauksineen havaitusta häiriöstä.
  • Tarkastella mittausarvoja: Ohjausyksikköön liitettyjen antureiden nykyiset arvot numeroina ja kaavioina.
  • Ylläpitää huoltoa: Huoltovälit ja suoritetut työt huoltoraportilla.
  • Suorittaa lisätoimintoja: Lisämenettelyt, joita Jaltest tarjoaa kullekin ohjausyksikölle, mikäli ne ovat järjestelmälle saatavilla.

Yhteensopivat ajoneuvot ja sovellukset

Liitäntä määrää, ei malli. Tämä kaapeli sopii Hyundain CE-koneisiin, joissa on pyöreä 9-napainen diagnoosiliitäntä. Rakennuskoneille ei ole koskaan määrätty standardoitua diagnoosiliitäntää, joten valmistusvuosi ei tässä ole ratkaiseva: rajapinta on mallipolven kautta. Alla olevat koneet ovat Jaltest OHW -tuen piirissä.

Hyundai (CE 9-sarja):

  • R140LC-9 ketjukaivuri: (n. 2010–2014)
  • R210LC-9 ketjukaivuri: (n. 2010–2013)
  • R380LC-9 ketjukaivuri: (n. 2010–2013)
  • R380LC-9A ketjukaivuri: (n. 2013–2016)
  • R140W-9 pyöräkaivuri: (n. 2010–2013)
  • HL740-9 pyöräpaalain: (n. 2010–2013)
  • HL740-9A pyöräpaalain: (n. 2014–2018)
  • HL757-9 pyöräpaalain: (n. 2010–2013)
💡
Hyvä tietää: 9-napainen liitäntä sijaitsee ohjaamossa. Rakennuskoneille ei ole OBD-velvoitetta; rajapinta määrittää mallipolvi — CE 9-sarja verrattuna CE 8-sarjaan — eikä valmistusvuosi. Tarkista koneen liitäntä ennen tilausta.

Pakkauksen sisältö

  • 1x Jaltest (JDC572.9) | Hyundai (CE series) 9-pins OBD - 26-pins DB26 Verloopkabel | Terrein- en Bouwmachine

Tekniset tiedot

Spesifikaatio Kuvaus
Merkki Jaltest (Cojali)
Viitteellinen numero JDC572.9
Tyyppi Sovitinkaapeli
Soveltuvuus Hyundai CE 9-sarjan kaivuri- ja paalainkoneet
Laitteisto Jaltest Link 26-napaisen DB26-liitännän kanssa
Koneen puolen liitäntä 9-napainen OBD (pyöreä, harmaa hammasrengas, punainen napipidike, yhdeksän pistoketta)
Laitteen puolen liitäntä 26-napainen DB26 (kolme riviä)
Ohjainyksiköt MCM (9 Series) koneen hallintayksikkö, ECM Cummins SAE J1708 ja SAE J1939 (moottori)
Segmentti Maanrakennus- ja louhintakoneet
Jaltest-moduuli Jaltest OHW (Off-Highway -koneet)
