Jaltest | SKU: JDC571.9

Jaltest (JDC571.9) | Linde 7+7-nastainen OBD - 26-nastainen DB26 -muunnoskaapeli | Haarukkatrukki- ja nostovälineet

Name: Jaltest (JDC571.9) | Linde 7+7-nastainen OBD - 26-nastainen DB26 -muunnoskaapeli | Haarukkatrukki- ja nostovälineet
Brand: Jaltest
SKU: JDC571.9
Price: 151.95 EUR
Availability: InStock

€151,95 alv:n kanssa

€125,58 ilman alv:a

Takuu suoraan AsTools:lta

Käsittelemme takuutapaukset itse nopeasti ilman valmistajan väliintuloa. Omalla varaosavarastollamme ja teknisellä asiantuntemuksella pystymme tavallisesti auttamaan teitä välittömästi. Ainoastaan poikkeuksellisissa tapauksissa lähetämme tuotteen edelleen toimittajalle.

2 vuoden takuu kaikille tuotteille

Kaikki tuotteemme toimitetaan 2 vuoden tehtaan takuulla. Näin voit luottaa pitkäkestoiseen laatuun ja palveluun.

Helppo palautus

Voit pyytää palautusta helposti tililtäsi. Lähetämme sinulle palautusosoitteen sähköpostitse. Palautuskulut ovat omalla kustannuksellasi.

Ammattimainen asiakaspalvelu

Asiantuntemuksemme omaavat neuvonantajat auttavat sinua nopeasti ja ammattimaisesti sekä verkossa että fyysisessä myymälässämme. Kysymyksiä? Ota rohkeasti yhteyttä.

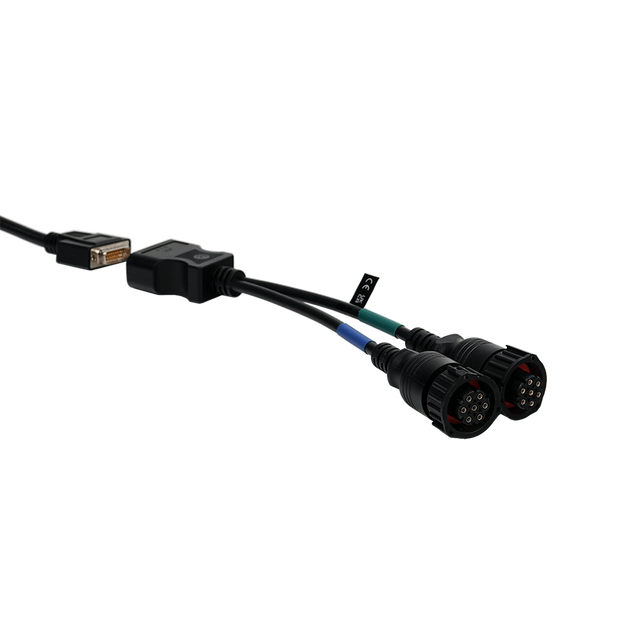

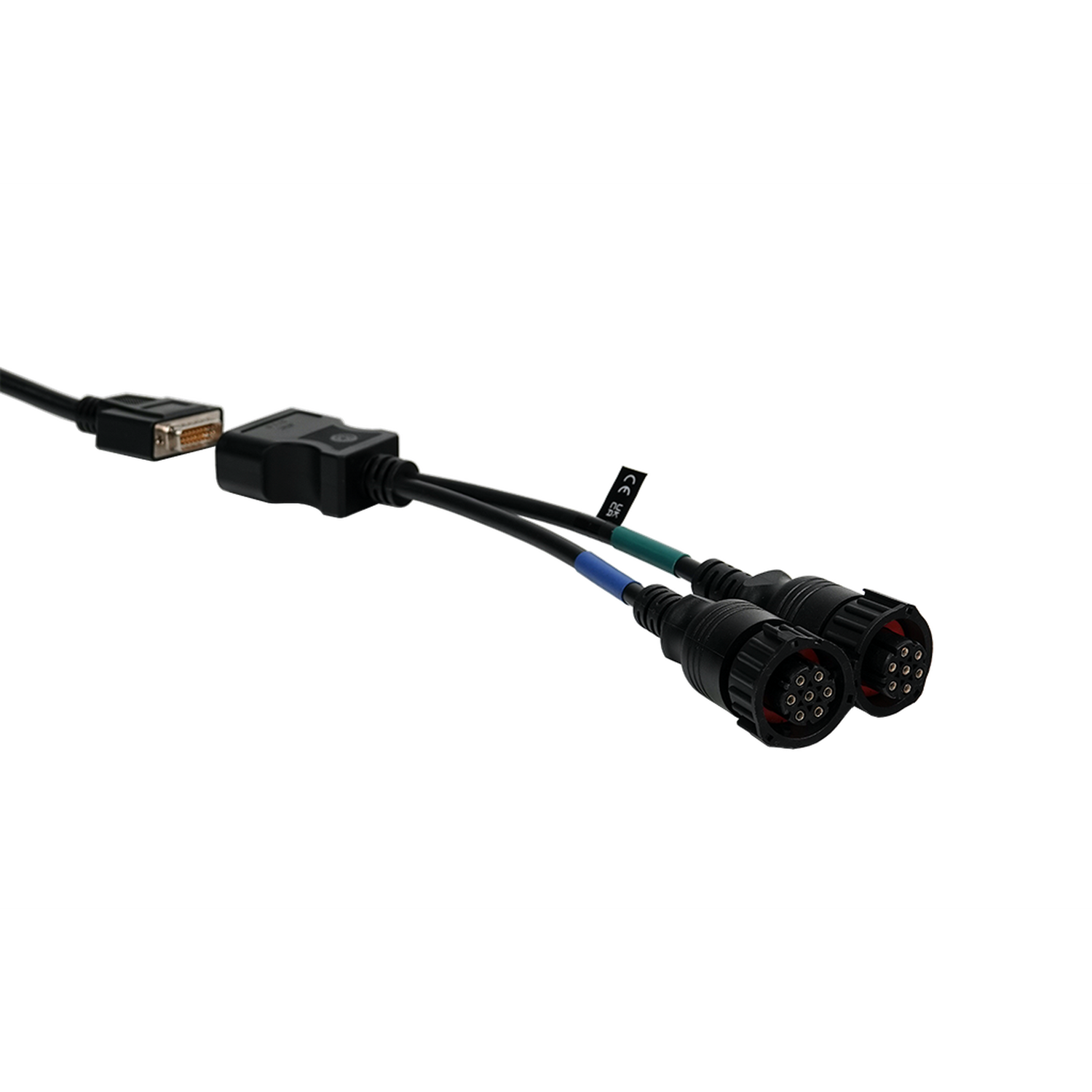

Jaltest JDC571.9 on diagnostiikkakaapeli Linde-trukeille, joissa on kaksinkertainen pyöreä liitäntä. 26-nastaisen DB26-liitin takana kaapeli jakautuu kahteen haaraan, jotka molemmat päättyvät pyöreään 7-nastaisen pistokkeeseen, jossa on musta hammasrengas ja punainen tiiviste. Toinen haara on merkitty sinisellä merkintärenkaalla, toinen vihreällä. Näin kaksi haaraa on helppo erottaa toisistaan liitettäessä. DB26-liitin liitetään suoraan rajapinnan pääkaapeliin ilman 16-nastaista välikappaletta.

Tämä kaapeli eroaa kahdesta muusta Linde-kaapelista: JDC552A:lla on yksi pyöreä 7-nastainen liitäntä ja JDC554A:lla suorakulmainen 4-nastainen liitäntä, ja molemmat menevät 16-nastaisen OBD2-liittimeen. Kun yhteys on muodostettu, Jaltest-ohjelmisto saavuttaa Linde-moduulit LHC (hydrauliikka), LTC (vaihteisto) ja LDC (näyttö). Käyttövoimasta riippuen se saavuttaa myös diesel-, kaasu- ja bensiinivaihtoehtojen moottorin säädöt tai sähköisten kuorma-autojen LAC-tehomoduulin. Koska molemmat liitännät yhdistyvät yhdessä kaapelissa, sinun ei tarvitse vaihtaa johtoja diagnostiikkatöiden aikana. Kaapeli kuuluu Jaltest MHE -luokkaan.

EDUT

✔Molemmat 7-nastaised liitännät yhdessä kaapelissa, tunnistettavissa sinisellä ja vihreällä merkintärenkaalla, joten sinun ei tarvitse vaihtaa johtoja.

✔Liittyy 26-nastaisen DB26-liittimeen suoraan rajapinnan pääkaapeliin; 16-nastaisen diagnostiikkakaapelin välissä ei tarvita.

✔Saavuttaa Linde-moduulit LHC (hydrauliikka), LTC (vaihteisto) ja LDC (näyttö).

✔Myös dieselkuorma-autojen moottorin säädöt ovat tuettuina EDC 15 VM:stä EDC 17 CP20:een.

HUOMATTAVAA

✕Tälle referenssille ei ole julkista mallileluetteloa; selvitä asian perusteella kaksinkertaisen pyöreän liitännän perusteella kuorma-autossa.

✕Sähköiset Linde-kuorma-autot käyttävät erilaisia moduuleja, kuten LAC-tehomoduulia, eikä moottorin säätöjä.

✕Vain kaksinkertaiselle 7-nastaisen versiolle: Yhdelle pyöreälle 7-nastaisen liitännälle oikea kaapeli on JDC552A ja suorakulmaiselle 4-nastaisen liitännälle JDC554A.

✕Rajapintapuoli on 26-nastainen DB26, ei 16-nastainen OBD2; tämä liitin ei sovi OBD2-kaapelille.

Soveltuvuus ja toiminnallisuus

Tämän yhteyden kautta voit käyttää Jaltest-ohjelmistolla kuorma-auton ohjainyksikköjä. Kuka yksiköt ovat, riippuu sarjasta ja käyttövoimasta. Seuraavat yksiköt sisältyvät Jaltest MHE -kattavuuteen Lindelle.

Saavutettavat ohjayksiköt

LHC (CAN), hydrauliikan säätö: Nosto- ja kaltaistusfunktioiden säätö.
LTC (CAN), vaihteiston säätö: Ajolaitteiston ohjainyksikkö.
LDC (CAN), instrumenttipaneeli: Kuorma-auton näyttö.
LAC, tehomoduuli: Sähkökäyttöisten versioiden tehomoduuli.
EDC 15 VM, EDC 16 U31 ja EDC 17 CP20, diesel-moottorin säätö: Dieselkuorma-autojen peräkkäiset moottorinsäädöt.
GCP ja EControls ECM 4G, moottorinsäätö: Kaasu- ja bensiinivaihtoehtojen moottorinsäädöt.
LPF (CAN), pakokaasun jälkikäsittely: Hiukkassuodattimen säätö kuorma-autoissa, joissa se on.

Mitä voit tehdä

Virhekoodien lukeminen ja poistaminen: Ohjainyksikön virheiden lukeminen kuvauksella havaitusta vioituksesta.
Mittausarvojen tarkastelu: Ohjainyksikköön kytkettyjen anturien nykyarvot numeroina ja grafiikassa.
Huollon seuranta: Huoltovälit ja suoritetut toimenpiteet palveluraportin kanssa.
Lisätoimintojen suorittaminen: Lisätyömenettelyn, jonka Jaltest tarjoaa jokaiselle ohjayksikölle, jos se on järjestelmälle saatavilla.

Yhteensopivat ajoneuvot ja soveltuvuus

Määräävä tekijä on liitin, ei malli. Tämä kaapeli sopii mihin tahansa Linde-kuorma-autoon, jossa on kaksi pyöreää 7-nastaista liitäntää vierekkäin. Jos siinä on vain yksi, JDC552A on oikea kaapeli; jos liitin on suorakulmainen neljällä nastopaikan, niin JDC554A.

Linde (rajaus):

Kaksinkertainen pyöreä 7-nastainen liitäntä: versio, jolle tämä kaapeli on tarkoitettu
Yksittäinen pyöreä 7-nastainen liitäntä: kuuluu JDC552A:lle
Suorakulmainen 4-nastainen liitäntä: kuuluu JDC554A:lle

💡

Hyvä tietää: Kaksi pyöreää liitäntää ovat ohjaamon sisällä, kuljettajan istuimen lähellä. Nostotrukkeille ja varastotrukkeille ei ole koskaan määritetty standardoitua diagnostiikkapistoketta, joten valmistajalle ominaiset versiot, kuten tämä, jäävät käyttöön myös uudemmissa trukeissa. Laske pyöreiden pistokkeeiden määrä itse koneen liitännässä ennen tilaamista.

Pakkauksen sisältö

1x Jaltest (JDC571.9) | Linde 7+7-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Tekniset tiedot

Määrittely	Kuvaus
Merkki	Jaltest (Cojali)
Referenssinum	JDC571.9
Tyyppi	Liitäntäkaapeli
Soveltuvuus	Linde-nostolava-autoilla, joissa on kaksinkertainen pyöreä 7-nastainen liitäntä
Koneenpuolen liitäntä	7+7-nastainen OBD, pyöreä; haarat merkitty sinisellä ja vihreällä
Liitäntöjen välisen rajapinnan puoli	26-nastainen DB26
Ohjausyksiköt	LHC (hydrauliikka), LTC (vaihteisto), LDC (näyttö), LAC (tehomoduuli), EDC 15 VM, EDC 16 U31 ja EDC 17 CP20, GCP ja EControls ECM 4G (moottori), LPF (pakokaasun jälkikäsittely)
Segmentti	Hef- en Hijswerktuigen
Jaltest-moduuli	Jaltest MHE
